金相标准试样

金相制样标准
金相制样标准主要包括以下步骤：
1. 试样选取：根据实验需求，选取具有代表性的试样。

2. 镶嵌：为了便于机械磨抛，将金相试样镶嵌成标准尺寸大小。

3. 切割：使用砂轮切割机或电火花切割机进行切割，同时应采取冷却措施，以减少由于受热而引起的试样组织变化。

4. 磨抛：通过逐道次机械研磨和抛光，获得平整且呈镜面的试样表面。

磨抛包括粗磨和细磨两步，粗磨消除毛边和磨痕，细磨为抛光做好准备。

5. 抛光：使用抛光织物和抛光液进行抛光，使试样表面更加平整光滑。

6. 蚀刻：使用蚀刻剂对试样表面进行蚀刻，使组织结构更加清晰。

7. 观察：使用显微镜对蚀刻后的试样进行观察和分析。

在整个过程中，需要保证试样的表面无划痕、无变形、无外来物质，并保持平整。

同时，试样的尺寸和形状应便于握持和磨制，通常采用直径15～20mm、高15～20mm的圆柱体或边长15～20mm的立方体。

以上是金相制样的基本步骤和要求，实际操作中可能还需要根据具体情况进行调整和优化。

金相检验操作规程1.试样金相试样面积小于400mm2,厚（高）度15-20mm为宜。

若试样面积过小，应经镶嵌后再进行磨制。

低倍组织酸侵试样厚度（高）度为20mm左右，酸侵低倍试样检测面应经过车加工或磨加工，表面粗糙度应不大于1.6μm。

试样检测面不得由油污及加工伤痕，必要时应预先清除。

试样的标识应清晰。

2.高倍检验操作规程2.1金相试样制备操作规程2.1.1金相试样的切取试样切取的方向、部位和数量，应根据有关技术条件的规定。

试样可用手锯、锯床或切割机等切取，必要时也可用气割法切取，但烧割边缘必须与正式试样保持相当距离，以去除热影响区。

取好的试样先在平面磨床或砂轮机上把检测面磨平，磨面上的磨痕应均匀一致。

磨样时应对试样进行冷却，以免金属组织受热发生变化。

2.1.2金相试样的磨制试样需经粗磨和细磨，粗磨用水磨砂纸，细磨用金相砂纸，应根据需要选择合适的砂纸及磨制道次。

磨样时须把前一道的磨痕磨去，方向与前一道的工序相垂直。

磨样时要防止试样磨面温度过高而使组织发生变化。

2.1.3金相试样的抛光常用的时机械抛光的方法，即把经过细磨的试样在抛光机上进行抛光。

抛光织物采取丝绒或绸布，抛光粉采用金刚砂。

抛光面光洁度要达到镜面，不允许有夹杂物拖尾、麻点、过热等现象，抛光后将试样清洗干净。

2.1.4金相试样化学侵蚀操作规程试样侵蚀前抛光面应保持干净，不得有油污或指痕，以免影响所显示组织的清晰度。

试样在盛有侵蚀剂的器皿中侵蚀，侵蚀时试样应轻微摆动，但不可擦伤抛光面。

应根据不同的需要选择侵蚀剂，并注意侵蚀适度。

侵蚀后试样应保持干燥（在酒精中浸泡、用电吹风吹干），以待观察。

配置侵蚀剂时遵照先加酒精或水、后加酸液的顺序。

侵蚀操作时要注意安全，防止酸液或酸雾对人体造成伤害。

2.2金相显微镜操作规程操作者在使用显微镜前，应仔细阅读显微镜的使用说明书，了解显微镜的功能及使用方法。

初学者操作显微镜应在专人指导下进行。

测试前应保持操作者的手及试样清洁干燥。

金相检验操作规程1.试样金相试样面积小于400mm2,厚（高）度15-20mm为宜。

若试样面积过小，应经镶嵌后再进行磨制。

低倍组织酸侵试样厚度（高）度为20mm左右，酸侵低倍试样检测面应经过车加工或磨加工，表面粗糙度应不大于1.6μm。

试样检测面不得由油污及加工伤痕，必要时应预先清除。

试样的标识应清晰。

2.高倍检验操作规程2.1金相试样制备操作规程2.1.1金相试样的切取试样切取的方向、部位和数量，应根据有关技术条件的规定。

试样可用手锯、锯床或切割机等切取，必要时也可用气割法切取，但烧割边缘必须与正式试样保持相当距离，以去除热影响区。

取好的试样先在平面磨床或砂轮机上把检测面磨平，磨面上的磨痕应均匀一致。

磨样时应对试样进行冷却，以免金属组织受热发生变化。

2.1.2金相试样的磨制试样需经粗磨和细磨，粗磨用水磨砂纸，细磨用金相砂纸，应根据需要选择合适的砂纸及磨制道次。

磨样时须把前一道的磨痕磨去，方向与前一道的工序相垂直。

磨样时要防止试样磨面温度过高而使组织发生变化。

2.1.3金相试样的抛光常用的时机械抛光的方法，即把经过细磨的试样在抛光机上进行抛光。

抛光织物采取丝绒或绸布，抛光粉采用金刚砂。

抛光面光洁度要达到镜面，不允许有夹杂物拖尾、麻点、过热等现象，抛光后将试样清洗干净。

2.1.4金相试样化学侵蚀操作规程试样侵蚀前抛光面应保持干净，不得有油污或指痕，以免影响所显示组织的清晰度。

试样在盛有侵蚀剂的器皿中侵蚀，侵蚀时试样应轻微摆动，但不可擦伤抛光面。

应根据不同的需要选择侵蚀剂，并注意侵蚀适度。

侵蚀后试样应保持干燥（在酒精中浸泡、用电吹风吹干），以待观察。

配置侵蚀剂时遵照先加酒精或水、后加酸液的顺序。

侵蚀操作时要注意安全，防止酸液或酸雾对人体造成伤害。

2.2金相显微镜操作规程操作者在使用显微镜前，应仔细阅读显微镜的使用说明书，了解显微镜的功能及使用方法。

初学者操作显微镜应在专人指导下进行。

测试前应保持操作者的手及试样清洁干燥。

金相制样标准全文共四篇示例，供读者参考第一篇示例：金相制样是金属材料分析的一种重要手段，通过金相制样可以观察和分析金属材料的组织结构及性能特征，为金属材料的性能评价和质量控制提供了重要依据。

金相制样的主要目的是通过金相显微镜观察材料的金相组织，从而了解金属材料的组织结构、相比例、晶粒度等信息，以评价材料的性能和质量。

金相制样的标准是指在金相制样的整个过程中所需遵循的规范和要求，包括样品的制备、金相显微镜观察、图像分析等方面。

金相制样标准的制定是为了确保金相分析的结果准确可靠，以及不同实验室之间的结果可以相互比较和验证。

下面将介绍一些金相制样的标准内容。

一、样品的制备1. 样品的切割：金相制样的第一步是对金属材料进行切割，通常使用金刚石切割机或者电火花切割机进行切割。

在切割过程中要避免造成金属材料的形变和损伤，确保后续金相制样的准确性。

2. 样品的研磨和抛光：切割后的金属样品需要研磨和抛光，使其表面平整光滑，去掉切割和研磨过程中产生的残留物和氧化层。

3. 样品的腐蚀：有些金属材料需要进行腐蚀处理，以去除表面的氧化层和其他污物，以确保金相显微镜观察时的清晰度。

二、金相显微镜观察1. 显微镜的使用：金相显微镜是金相制样的关键设备，其性能和调整对金相分析的结果有着重要影响。

金相显微镜的放大倍数、光源亮度、对比度等参数都需要进行合适的调整。

2. 图像的采集：金相显微镜观察到的金相组织图像需要进行合适的采集和保存，以便后续的图像分析和比对。

三、图像分析1. 图像处理：金相组织图像需要进行适当的处理，包括对比度增强、锐化、颜色反转等操作，以获得更清晰的金相组织信息。

2. 图像分析：金相组织图像可以通过图像分析软件进行颗粒度分析、相比例统计等操作，进一步了解金属材料的组织结构特征。

金相制样标准的制定和遵循对于金相分析的准确性和可靠性至关重要。

只有严格按照金相制样标准进行操作，才能获得准确可靠的金相分析结果，为金属材料的性能评价和质量控制提供有力的依据。

金相检验标准金相检验是金属材料工程中非常重要的一项检测工作，它可以帮助工程师和科研人员了解金属材料的组织结构、性能特点以及内在缺陷，从而指导材料的选用和加工工艺的优化。

金相检验标准是进行金相检验必须遵循的规范，它涵盖了金相检验的各个方面，包括样品的制备、试样的切割、研磨和腐蚀处理，金相显微镜的使用和金相组织的评定等内容。

本文将对金相检验标准进行详细介绍，以便读者更好地了解金相检验的相关知识。

首先，金相检验标准对样品的制备提出了明确的要求。

在进行金相检验之前，需要对待检材料进行切割、研磨和腐蚀处理，以便观察金相组织。

样品的制备质量直接影响着金相检验结果的准确性，因此必须严格按照标准操作，确保样品的制备达到要求。

其次，金相检验标准规定了金相显微镜的使用方法和金相组织的评定标准。

金相显微镜是进行金相检验的关键设备，它能够放大样品的微观组织结构，使人们能够清晰地观察到金属材料的晶粒、晶界、夹杂物等微观结构。

金相组织的评定标准则是根据金相显微镜下观察到的组织结构特征，对材料的组织类型、晶粒尺寸、夹杂物含量等进行评定，从而判断材料的质量和性能特点。

除了以上内容，金相检验标准还包括了金相检验的一些特殊要求，比如对特殊材料的金相检验方法、金相显微镜的技术指标要求、金相检验结果的记录和报告等。

这些内容都是金相检验过程中不可或缺的环节，对于保证金相检验结果的准确性和可靠性具有重要意义。

总的来说，金相检验标准是进行金相检验必须遵循的规范，它涵盖了金相检验的各个方面，对于确保金相检验结果的准确性和可靠性具有重要意义。

希望通过本文的介绍，读者能够更好地了解金相检验标准的相关知识，从而在实际工作中更好地进行金相检验工作，为材料的选用和加工工艺的优化提供有力的支持。

金相试样制备的注意事项
金相试样制备需要注意以下事项：
1. 样品选择：应根据需要检测的材料性质，选择代表性好的试样。

要求试样的尺寸合适，以便于制备和观察。

2. 预处理：一般需要进行粗磨、细磨和抛光等处理，以去除试样表面的瑕疵和氧化物等。

抛光需注意抛光布的材质和粒度，不同材质的试样需选用不同的抛光布。

3. 样品固定：制备试样时需将试样固定在试样台上，通常采用胶水等固定方法，应注意不要使胶水渗入试样中，影响观察结果。

4. 腐蚀剂选择：根据试样的材料类型和需要观察的组织结构等因素，选择适当的腐蚀剂。

腐蚀剂的浓度、腐蚀温度和时间等参数需根据试样的情况进行调整。

5. 对比剂选择：如果需要进行对比观察，应选择与试样相同的材料作为对比剂。

6. 清洗：试样制备完成后，应对试样进行清洗，除去腐蚀剂和对比剂的残留物，避免对后续观察造成干扰。

总之，金相试样制备需要认真进行，注意细节，以保证观察结果的准确性和可靠性。

金相试样的制备第一部分：引言金相试样是金属材料工程中常用的一种试验方法，用于研究金属材料的结构和性能。

制备金相试样是金相分析的基础，能够提供金属材料的显微组织和晶体结构信息，为后续的金相分析提供依据。

第二部分：金相试样的制备方法1. 切割：首先将金属材料切割成适当的形状和尺寸，常用的切割工具包括锯片、剪刀和切割机等。

切割时要注意避免产生过多的热量，以免影响金属的组织结构。

2. 研磨与打磨：将切割好的金属试样进行研磨和打磨，以去除切割过程中的瑕疵和氧化层。

研磨和打磨时要使用不同粒度的研磨纸和打磨布，逐渐降低粒度，直至获得光滑平整的试样表面。

3. 压制：将研磨后的试样放入金相试样的模具中，然后使用压力机进行压制。

压制的目的是使试样表面平整，避免出现裂纹和变形。

4. 粗磨：经过压制后的试样表面还存在一定的瑕疵和粗糙度，需要进行进一步的粗磨。

粗磨可以使用砂轮、砂带或研磨机进行，直到试样表面光滑。

5. 细磨：细磨是为了获得更高质量的试样表面。

可以使用细磨纸、细磨布和细磨液进行细磨，直到试样表面得到光洁度要求。

6. 腐蚀：对于某些金属材料，为了观察其组织结构，需要进行腐蚀处理。

腐蚀试剂的选择根据材料的不同而不同，可以使用酸性腐蚀剂或碱性腐蚀剂，腐蚀时间和温度也需要控制好。

7. 清洗与干燥：腐蚀后的试样需要进行充分的清洗，以去除腐蚀剂残留和杂质。

清洗时可以使用溶剂或超声波清洗机。

清洗完成后，将试样放在通风处进行自然干燥或使用干燥箱进行烘干。

第三部分：金相试样的注意事项1. 制备过程中要注意安全，佩戴好防护眼镜和手套，避免受伤。

2. 切割时要选择合适的切割工具和切割速度，以避免产生过多的热量和变形。

3. 研磨与打磨时要注意连续进行，避免过度研磨和打磨造成形状和尺寸的变化。

4. 压制时要控制好压力和时间，避免过度压制导致试样变形。

5. 粗磨、细磨和腐蚀时要注意操作规范，避免试样表面受损和腐蚀不均匀。

6. 清洗和干燥时要彻底，避免残留物和水分对试样的影响。

金相实验的步骤和流程
金相实验的步骤和流程如下：
1.取样：现场取样被检测构件，选取试样要具有代表性。

2.镶嵌：根据取样的具体情况，对试样进行镶嵌或挟持。

3.试样打磨：先对试样进行粗磨，主要以平整试样和打磨成合适的形状为目的，之后再进行细磨，主要是
消除粗磨时留下的过深的痕迹，以及对为后续的抛光做准备。

4.试样抛光：抛光主要去除打磨留下的磨痕，确保测试面光亮无痕，将试样磨面均匀地、平整地压在旋转
的抛光盘上，压力不宜过大，平沿盘的边缘到中心不间断往返移动。

抛光后用水冲洗干净，然后进行浸蚀。

5.试样浸蚀：显微镜观测前要先对抛光试样进行金相腐蚀。

1。

金相标准样品1金相标准样品编号材料状态组织说明（点击下面文字-查看图片）（一）铁—碳平衡组织9种1 工业纯铁退火铁素体白色等轴多边形晶粒为铁素体，深色线为晶界。

2 20钢退火低碳钢平衡组织白色晶粒为铁素体，深色块状为珠光体，高倍可见珠光体中的层状结构。

3 45钢退火中碳钢平衡组织同上，但珠光体增多。

4 65钢退火高碳钢平衡组织占大部分的深色组织为珠光体，白色为铁素体。

5 T8钢退火共析钢平衡组织组织全部为层状珠光体，它是铁素体和渗碳体的共析组织。

6 T12钢退火过共析钢平衡组织基体为层状珠光体，晶界上的白色为二次渗碳体。

7 亚共晶白口铁铸态变态莱氏体+珠光体基体为黑白相间分布的变态莱氏体，黑色树枝状为初晶奥氏体转变成的珠光体。

8 共晶白口铁铸态变态莱氏体白色为渗碳体（包括共晶渗碳体和二次渗碳体），黑色圆粒及条状为珠光体。

9 过共晶白口铁铸态变态莱氏体+渗碳体基体为黑白相间分布的变态莱氏体，白色板条状为一渗碳体（二）钢的热处理组织14种10 T8钢正火索氏体索氏体是细珠光体，片层间距小11 T8钢快冷正火屈氏体屈氏体为极细珠光体，光学显微镜下难以分辨其层状结构，灰白色块状、针状为淬火马氏体。

12 65Mn等温淬火上贝氏体羽毛球为上贝氏体，基体为索氏体或淬火马氏体和残余奥氏体。

13 65Mn等温淬火下贝氏体黑色针状为下贝氏体，白色基体为淬火马氏体和残余奥氏体。

14 20钢淬火低碳马氏体成束的板条状为低碳马氏体15 T12淬火高碳马氏体深色针片状组织为马氏体，白色为残余奥氏体16 45钢淬火中碳马氏体黑色针叶状互成120度夹角的针状马氏体，其余为板条状马氏体17 T10钢球化退火球化体基体为铁素体，白色颗粒状为渗碳体。

18 GCr15 淬火及回火回火屈氏体黑色点状，颗粒状为碳化物，其余为有一定饱和碳的铁素体。

19 GCr15 淬火及回火回火屈氏体颗粒状为碳化物，其余这铁素体20 T12 正火正火组织白色呈针状、细网络状分布的为渗碳体，其余为片层状珠光体。

金相试样制备方法技巧1.样品选择和切割样品的选择应符合要求，通常要求样品的表面平整、无裂纹、无腐蚀和氧化的表层。

对于大尺寸或不易切割的样品，需要采用机械或电火花切割等方法预备试样。

2.粗磨粗磨是为了去除样品表面的腐蚀、氧化和微观杂质等。

一般使用砂轮或金刚石刀，在磨削过程中要保持试样的冷却，避免高温引起样品组织的改变。

3.精磨精磨是将样品表面磨削至光洁平整，一般采用研磨腻子、研磨纸和研磨布等材料。

在精磨过程中要均匀施加压力，避免过高或过低。

同时，需要定期更换研磨材料，以保证磨削效果。

4.精抛精抛是为了去除样品表面的磨削痕迹和疤痕，使样品表面更加平整光滑。

一般采用抛光膏和抛光布进行抛光。

在抛光过程中要注意抛光液的浓度和温度，并保持试样的冷却。

5.清洗和脱脂在制备过程结束后，需要将试样彻底清洗干净，以去除表面的污染物和残留物。

常用的清洗方法包括超声波清洗、酸洗和碱洗等。

清洗完成后，试样要进行脱脂处理，采用有机溶剂进行浸泡或超声波清洗等。

6.酸蚀和腐蚀根据试样的具体要求，可以对试样进行酸蚀或腐蚀处理，以突出试样的显微细节特征。

酸蚀和腐蚀条件要根据试样的特性进行调整，注意腐蚀时间和温度的控制。

7.观察和分析制备好的金相试样可以进行金相显微观察和分析。

常用的观察方法包括金相显微镜、扫描电镜和透射电镜等。

根据试样的需要，可以进行金相显微分析、晶粒大小测定、显微组织定量分析等。

在进行金相试样制备时，还需要注意以下几点技巧：1.保持严谨的操作规范，遵循试样制备的标准和流程，不擅自修改或省略步骤。

2.严格控制试样的处理时间和温度，避免过长时间的处理和高温引起试样的变化。

3.使用高质量的试样制备设备和工具，确保试样的制备质量和效果。

4.定期校验和维护试样制备设备，确保设备的正常运行和准确性。

5.保持试样制备过程中的卫生和安全，避免化学试剂的溅溶、研磨材料的飞溅和机械切削的伤害。

总之，金相试样制备是金相显微分析的基础工作，需要严谨的操作和技巧。

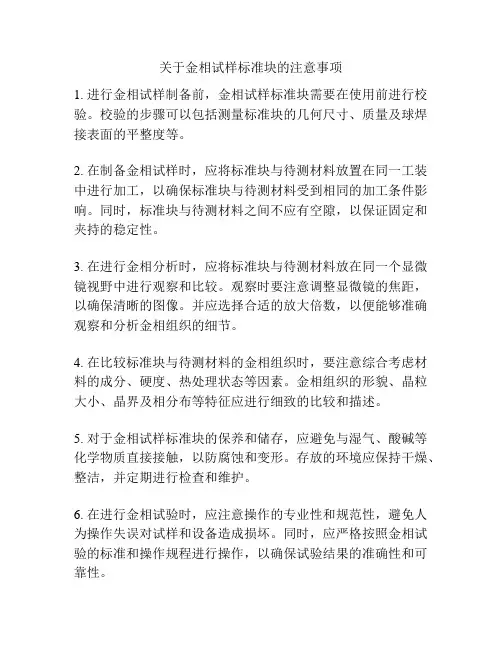

关于金相试样标准块的注意事项
1. 进行金相试样制备前，金相试样标准块需要在使用前进行校验。

校验的步骤可以包括测量标准块的几何尺寸、质量及球焊接表面的平整度等。

2. 在制备金相试样时，应将标准块与待测材料放置在同一工装中进行加工，以确保标准块与待测材料受到相同的加工条件影响。

同时，标准块与待测材料之间不应有空隙，以保证固定和夹持的稳定性。

3. 在进行金相分析时，应将标准块与待测材料放在同一个显微镜视野中进行观察和比较。

观察时要注意调整显微镜的焦距，以确保清晰的图像。

并应选择合适的放大倍数，以便能够准确观察和分析金相组织的细节。

4. 在比较标准块与待测材料的金相组织时，要注意综合考虑材料的成分、硬度、热处理状态等因素。

金相组织的形貌、晶粒大小、晶界及相分布等特征应进行细致的比较和描述。

5. 对于金相试样标准块的保养和储存，应避免与湿气、酸碱等化学物质直接接触，以防腐蚀和变形。

存放的环境应保持干燥、整洁，并定期进行检查和维护。

6. 在进行金相试验时，应注意操作的专业性和规范性，避免人为操作失误对试样和设备造成损坏。

同时，应严格按照金相试验的标准和操作规程进行操作，以确保试验结果的准确性和可靠性。

合金钢金相组织检测标准一、检测标准本标准规定了合金钢金相组织检测的方法和要求，适用于合金钢材料的金相组织检测。

二、试样制备1.按照GB/T 13298-2015《金属显微组织检验方法》的规定，采用切割、研磨、抛光等方法制备试样。

2.试样应具有代表性，其表面应平整、光洁，无划痕和缺陷。

3.试样制备过程中应避免产生热处理效应，如淬火、回火等。

三、金相显微镜观察1.采用光学显微镜进行观察，观察面为试样的横截面或纵截面。

2.观察时，应选择合适的倍数和光源，确保观察到的组织清晰、色彩真实。

3.对显微组织进行拍照、测量等操作时，应保证操作正确、准确。

四、组织定量分析1.采用图像分析仪进行定量分析，包括晶粒大小、相组成等参数的测量和计算。

2.对每个观察面进行定量分析，并取平均值作为最终结果。

3.对定量分析的结果进行统计和处理，得出组织分布、组成等信息。

五、组织定性分析1.根据观察到的显微组织形态和相组成，结合相关标准进行定性分析。

2.对组织中的各相进行鉴别和区分，判断其分布特点和形态特征。

3.对组织中的析出相、沉淀相等进行识别和分析，确定其类型和分布情况。

六、组织评级1.按照相关标准或客户要求，对金相组织进行评级。

2.评级应综合考虑晶粒大小、相组成、析出相等因素，确保评级结果的准确性和客观性。

3.评级结果应按照标准或客户要求进行记录和报告。

七、力学性能试验1.根据客户或相关标准要求，对试样进行力学性能试验，如拉伸、冲击、硬度等试验。

2.力学性能试验应按照相关标准或客户要求进行操作和数据处理。

XX机电有限公司金相试验操作方法、试验规程编号：1.试样制备：1.1 试样截取的方向，垂直于径向，长度不超过8mm.1.2试样可用手锯或切割机床等切取，不论用何种方法取样均应注意试样的温度条件，必要时用水冷却，以避免正式试样因过热而改变其组织。

2.试样的研磨2.1准备好的试样，先在粗砂轮上磨平，候磨痕均匀一致后，即移至细砂轮上续磨，磨时须用水冷却试样，使金属的组织不因受热而发生变化。

2.2经砂轮磨好、洗净、吹干后的试样，随即依次在由粗到细的各号砂纸上磨制，可采用在预磨机上进行磨制，从粗砂纸到细砂纸（W1-W6）、再换一次砂纸，试样须转90度角，与旧磨良成垂直方向。

2.3经预磨后的试样，先在抛光机上进行粗抛光（抛光织物为细绒布、抛光液为W2.5金刚石抛光膏）然后进行精抛光（抛光织物为锦丝绒，抛光液为W1.5金刚石抛光膏）抛光到试样上的磨痕完全除去而表面像镜面时为止，即粗糙度为Ra0.04以下。

3.试样的浸蚀。

3.1精抛后的试样，便可浸入盛于玻璃皿之浸蚀剂中进行浸蚀。

浸蚀时，试样可不时地轾微移动，但抛光面不得与皿底接触。

3.2浸蚀剂一般采用4-8%硝酸洒精溶液。

3.3浸蚀时间视金属的性质、检验目的及显微检验的放大倍数而定，以能在显微镜下清晰显示金属组织为宜。

试样浸蚀完毕后，须讯速用水洗净，表面两用，洒精洗净，然后用吹风机吹干。

4.金相显微镜组织检验4.1金相显微镜操作按仪器说明书规定进行。

4.2金相检验包括浸蚀前的检验和浸蚀后的检验，浸蚀前主要检验钢件的夹杂物和铸件的石墨形态、浸蚀后的检验为试样的显微组织，按有关金相标准进行检验。

5.使用金相显微镜注意事项：5.1取用镜头时，应避免手指接触透镜的表面，镜面平时应施在干燥器中妥善有效放置。

5.2物镜与试样表面接近时，调节时不要使物镜头与试样接触。

5.3显微镜不使用时需用防尘罩盖起。

质量部。

不锈钢金相试验标准是对不锈钢材料进行金相试验的规范，旨在评估不锈钢材料的组织结构、晶粒尺寸、缺陷和包括非金属夹杂物等方面的性能。

金相试验是通过对金相组织的观察和分析来评定材料的品质和特性，对于不锈钢材料而言，金相试验是十分重要的，因为不锈钢材料的组织结构对其耐蚀性、强度和加工性等方面性能有着重要影响。

下面将从试验前的准备、试验过程以及结果分析等方面详细介绍不锈钢金相试验的标准。

一、试验前准备1. 材料准备：首先需要准备好不锈钢试样，试样应具有代表性，并且需满足试验标准所规定的尺寸和形状要求。

2. 试样的精磨：对试样进行粗磨和精磨处理，以消除试样表面的划痕和氧化层，为后续的腐蚀和观察提供条件。

3. 腐蚀试剂的准备：根据试验标准的要求，准备好适用于不锈钢金相试验的腐蚀试剂，通常包括酸性和碱性腐蚀试剂。

二、试验过程1. 腐蚀：将经过精磨处理的试样置入腐蚀试剂中，按照试验标准规定的时间进行腐蚀处理，以显微镜观察试样表面的组织结构。

2. 清洗：腐蚀结束后，对试样进行清洗处理，去除腐蚀试剂残留和表面产生的氧化物。

3. 显微镜观察：将清洗后的试样放入金相显微镜中，观察试样的金相组织结构，包括晶粒尺寸、相对比例、晶界及夹杂物等。

三、结果分析1. 组织结构评定：根据观察到的金相组织结构，对试样的晶粒尺寸、晶界清晰度、夹杂物含量等进行评定，判断是否符合不锈钢金相试验标准的要求。

2. 缺陷检测：通过金相观察，检测试样中存在的各类缺陷，如夹杂物、气孔、夹杂等，评定其对材料性能的影响。

3. 数据记录与报告：将试验过程中的观察结果、数据记录并整理成报告，对试样的金相组织结构和缺陷情况进行描述和总结。

四、注意事项1. 操作规范：进行金相试验时，必须严格按照试验标准和操作规程进行操作，以保证试验结果的准确性和可靠性。

2. 安全防护：在使用腐蚀试剂和显微镜观察时，必须做好相关的安全防护措施，避免对人身和设备造成伤害。

3. 设备校准：金相试验所用的显微镜、腐蚀槽等设备需要定期进行校准和维护，以确保试验设备的正常运行和测量准确性。

XXXX有限公司金相试样制备测试规范作业指导书文件编号：JZ-GF-010第A版编制：审核：批准：受控状态：分发号：发布日期：2020-06-22 实施日期：2020-07-01XXXX有限公司发布目录1.目的规范金相试样切片制备方法、提升检测人员测试质量和技术能力。

2.范围适用于XXXX有限公司实验室（金相法）涂/镀层和金相组织分析，包括金属及氧化物覆盖层的厚度测量，金属显微组织检验，金属平均晶粒度测定，钢中非金属夹杂物评估，钢的共晶碳化物，灰铸铁及球墨铸铁等。

3.参考文件GB/T 7216-2009 灰铸铁金相检验GB/T 9441-2009 球墨铸铁金相检验GB/T 10561-2005 钢中非金属夹杂物的含量的测定标准评级图显微检验法GB/T 14979-1994 钢的共晶碳化物不均匀度评定法GB/T 6394-2017 金属平均晶粒度测定方法GB/T 13298-2015 金属显微组织检验方法4.试验原理将试样依次经制样、研磨、抛光与微蚀后，通过金相显微镜放大及CCD 转换成像于显示器上，利用软件实现影像撷取，进行金相组织分析或镀层厚度量测。

5.试验设备切割机、镶埋机、研磨抛光机、金相显微镜等。

6.作业内容6.1 取样6.1.1切片法膜厚试样对样品典型位置或客户指定位置进行取样。

应保护好试样的棱边，保证待测镀层表面与截面垂直、镀层无变形。

6.1.2截距法晶粒度试样有加工变形晶粒的试样检验平行于加工方向的检验面（纵截面），必要时还应检验垂直于加工方向的检验面（横截面）。

等轴晶粒可随机选取检验面。

检验铁素体钢的奥氏体晶粒度，需对试样进行热处理（），具体方法按产品标准或技术条件规定。

如果产品标准或技术条件未规定，渗碳钢采用渗碳法，其他钢可采用直接淬硬法或氧化法。

检验铁素体晶粒度和奥氏体钢晶粒度，一般试样不需要热处理。

晶粒度试样不允许重复热处理。

用于渗碳处理的试样应去除脱碳层和氧化皮。

试样的浸蚀应使大部分晶界完全显示出来。
