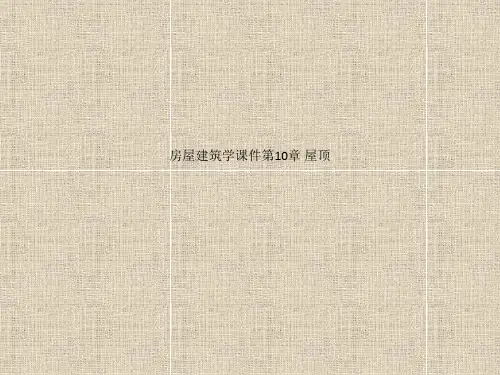

房屋建筑学屋顶ppt课件

2、卷材胶粘剂—冷底子油、沥青胶
14
15
（二）卷材防水屋面构造
1、构造层次
a、基本层次 结构层 找平层 结合层 防水层 保护层
b、辅助层次 保温层 隔汽层 找坡层16 Nhomakorabea17
2、细部构造
a、泛水构造
泛水定义：屋面与垂直墙面相交处的防水处理。 泛水处理目的：泛水是屋面防水的薄弱部位，防止此部位漏 水是泛水处理的目的。 泛水构造要点及做法： 将屋面的卷材一直铺到垂直墙面上，形成卷材泛水，泛水高 度≥250mm。 在屋面与垂直墙面的接缝处，砂浆找平层应抹成圆弧形成 45°斜面，使卷材铺贴牢固，并加铺一层卷材。 做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。 做法如图所示：
31
32
（二）屋顶隔热
1、屋顶通风隔热 （1）架空通风隔热间层
隔热原理： ⅰ、利用架空的面层遮挡直射阳光。 Ⅱ、架空层内被加热的空气与室外冷空气产生对流将层内的 热量排走，从而达到降低室内温度的目的。 设计要点： 架空隔热屋面宜在通风较好的建筑物上采用，不宜在寒冷地 区采用。 架空层的净空高度应随屋面宽度和坡度的大小而变化。 当屋面宽度大于10m时应设置通风桥。 在对着风向的女儿墙上留设通风孔使空气流通顺畅。
1
3.防水要求：屋顶积水(积雪)以后，应很快地排除， 以防渗漏。屋面在处理防水问题时，应兼顾“导” 和“堵”两个方面。所谓“导”，就是要将屋面积 水顺利排除，因而应该有足够的排水坡度及相应的 一套排水设施。所谓“堵”，就是要采用相应的防 水材料，采取妥善的构造做法，形成封闭的防水覆 盖层，防止渗漏。
4.美观要求
2
3
4
二、屋顶的类型
1.平屋顶：坡度在2%~5%的屋顶，称为平屋顶。平屋顶 的坡度，可以用材料找出，通常叫“材料找坡”(垫置坡度)； 也可以用结构板材带坡安装，通常叫“结构找坡”(搁置坡 度)。
2.坡屋顶：坡度在10%以上的屋顶叫坡屋顶。坡屋顶的坡度 均由屋架找出。其中10%~20%多用于金属皮屋面， 20%~40%多用于波形瓦屋顶，40%以上多用于各种瓦屋 面。坡屋顶常见的坡度为50%(屋面高度与跨度的比值为 1/4)。
33
34
35
（2）顶棚通风隔热 设计要点： 设置一定数量的通风孔，使顶棚内的空气能迅速对流。 顶棚通风层应有足够的净空高度，综合因素确定高度。 通风孔须考虑防止雨水漂进。 应解决好屋面防水层的保护问题。
36
37
2、蓄水隔热
隔热原理： 水吸收大量的热由液体转化为气体 水面能反射阳光，减少阳光辐射对屋面的热作用。
（一）刚性防水屋面的构造层次及做法
防水层：≥C20细石混凝土整体现浇，厚度≥40mm。 隔离层：位于防水层之下，减少结构变形对防水层不利。 找平层：在结构层上做1:3水泥砂浆找平层。 结构层：具有足够刚度的钢筋混凝土屋面板。
28
29
（二）刚性防水屋面构造要求
一般规定
1、刚性防水屋面的结构层宜为整体的现浇钢筋混凝土。当屋面结 构层采用装配式钢筋混凝土板时，用≥C20的细石混凝土灌缝。 2、刚性防水屋面泛水应做柔性密封处理。 3、防水层的细石混凝土宜 掺膨胀剂、减水剂、防水剂 等外加剂 。
22
23
24
5、 屋面变形缝—既不影响屋面的变形，又要防止雨水渗漏
25
6、 屋面检修孔、屋面出入口
26
27
五 刚性防水屋面
定义： 是指用细石混凝土作防水层的屋面。 适用范围：
⑴ 适用于防水等级为Ⅲ级的屋面防水，也可用于Ⅰ、Ⅱ级屋面 多道设防中的一道防水层。 ⑵ 不适用于设有松散保温材料的屋面、高温、地基有较的不均 匀沉降以及受较大震动的建筑屋面。
(4) 雨水管的规格及间距
12
13
四 卷材防水屋面
定义：卷材防水屋面又称为柔性防水屋面，是用防水卷 材与胶粘剂结合在一起形成连续致密的构造层，以达到 防水的目的。 适用范围：适用于防水等级为Ⅰ～Ⅳ级的屋面防水。
（一）卷材防水屋面材料
1、卷材
高聚物改性沥青卷材：SBS改性沥青防水卷材 合成高分子卷材：三元乙丙橡胶、聚氯乙烯防水卷材
3.其它形式的屋顶：这部分屋顶坡度变化大、类型多，大多
应用于特殊的平面中。常见的有网架、悬索、壳体、折板等
类型。
5
6
7
三、 屋顶排水设计 1. 屋顶坡度表示方法
2. 屋顶坡度形成方法
8
3. 屋顶排水方式 (1) 无组织排水——屋面雨水直接从檐口滴落至地面的
一种排水方式。 (2) 有组织排水——雨水经过天沟、雨水管等排水装置
18
19
2、挑檐口构造 构造要点：有组织排水做好卷材收头，使屋顶四周的卷材封 闭，避免雨水渗入。无组织排水檐沟的收头处通常用油膏嵌 实。做法如图所示：
20
3、 天沟
天沟定义：屋面上的排水沟 三角形天沟：女儿墙外排水采用，跨度不大 矩形天沟：多雨地区或跨度大的建筑，汇水量大
21
4、雨水口构造 雨水口定义：是用来将屋面雨水排至水管而在檐口或檐沟开 设的洞口。 雨水口构造要求：排水通畅，不宜渗漏和堵塞。
第五节 屋顶
一、屋顶的作用与要求 屋顶是建筑物最上层起覆盖作用的外围护构件，用
以抵抗雨雪、避免日晒等自然因素的影响。 屋顶由面层和承重结构两部分组成。它应该满足以
下几点要求。 1.承重要求：屋顶应能够承受积雪、积灰和上人所产生 的荷载并顺利地传递给墙柱。 2.保温要求：屋面是建筑物最上部的围护结构，他应具 有一定的热阻能力，以防止热量从屋面过分散失。
设计要点
1、刚性防水屋面的坡度宜为2%～3%，并采用结构找坡。 2、细石混凝土防水层中的钢筋网片在分格处应断开，其保护层 厚度应≥10mm。
30
六 屋顶的保温和隔热
（一）屋顶保温
保温材料 a. 松散型 膨胀蛭石、膨胀珍珠岩、炉 渣、矿棉
b. 整体型 加气混凝土板、泡沫混凝土 板、矿棉板、泡沫塑料板、 刨花板
被引导至地面或地下管沟的一种排水方式。
9
10
(3) 有组织排水的方案
11
4. 屋面排水组织设计 — 将屋面划分成若干个 排水区，将各区的雨水分别引向各雨水管，合理的 确定排水装置的规格、数量、位置 (1) 划分排水区域——每雨水口负担200m2 (2) 确定排水坡面的数目
(3) 确定天沟断面大小和 天沟纵坡的坡度
