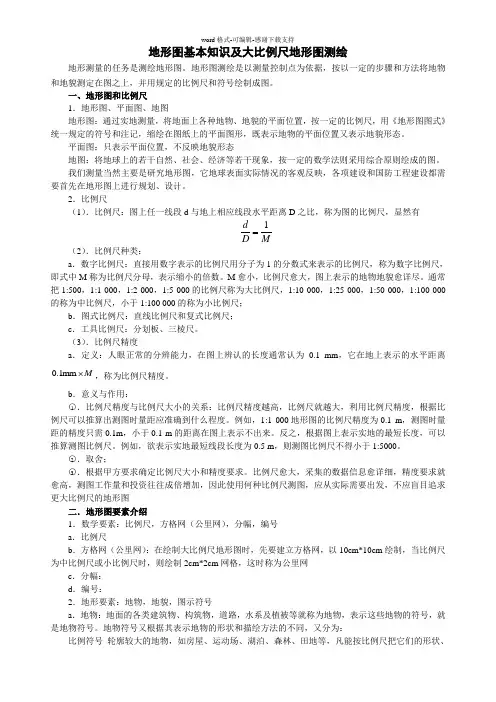

地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据,按以一定的步骤和方法将地物和地貌测定在图之上,并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1.地形图、平面图、地图地形图:通过实地测量,将地面上各种地物、地貌的平面位置,按一定的比例尺,用《地形图图式》统一规定的符号和注记,缩绘在图纸上的平面图形,既表示地物的平面位置又表示地貌形态。
平面图:只表示平面位置,不反映地貌形态地图:将地球上的若干自然、社会、经济等若干现象,按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图,它地球表面实际情况的客观反映,各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2.比例尺(1).比例尺:图上任一线段d 与地上相应线段水平距离D 之比,称为图的比例尺,显然有M D d 1=(2).比例尺种类:a .数字比例尺:直接用数字表示的比例尺用分子为1的分数式来表示的比例尺,称为数字比例尺,即式中M 称为比例尺分母,表示缩小的倍数。
M 愈小,比例尺愈大,图上表示的地物地貌愈详尽。
通常把1:500,1:1 000,1:2 000,1:5 000的比例尺称为大比例尺,1:10 000,1:25 000,1:50 000,1:100 000的称为中比例尺,小于1:100 000的称为小比例尺;b .图式比例尺:直线比例尺和复式比例尺;c .工具比例尺:分划板、三棱尺。
(3).比例尺精度a .定义:人眼正常的分辨能力,在图上辨认的长度通常认为0.1 mm ,它在地上表示的水平距离M ⨯mm 1.0,称为比例尺精度。
b .意义与作用:○1.比例尺精度与比例尺大小的关系:比例尺精度越高,比例尺就越大,利用比例尺精度,根据比例尺可以推算出测图时量距应准确到什么程度。
例如,1:1 000地形图的比例尺精度为0.1 m ,测图时量距的精度只需0.1m ,小于0.1 m 的距离在图上表示不出来。
第8章大比例尺地形图的测绘本章提要本章主要讲解地形图图式的概念、表示方法和分类。
等高线的概念、表示方法、分类和特点。
对角线法和格网尺法绘制方格网的方法。
图根点的绘展和加密方法。
碎部点选择的方法。
经纬仪测绘法进行地形测量的方法。
地物绘制。
等高线的勾绘。
地形图的拼接、检查、整饰、清绘和成图。
测绘地形图就是按一定的比例尺及规定的符号,将地面上各种地物和地貌绘于图上成为各种比例尺的地形图。
根据比例尺大小不同,可分为大、中、小三种比例尺地形图:一般将1:1万—1:500比例尺称为大比例尺地形图;1:10万—1:2.5万比例尺称为中比例尺;小于1:10万比例尺称为小比例尺地形图。
测图比例尺不同,成图方法和要求也不一样,通常大比例尺测图的特点是测区范围较小,精度要求高,成图时间短。
主要采用平板仪、经纬仪或经纬仪配合小平板仪等常规直接测图方法。
中比例尺地形图常用航测法成图。
随着科学技术的发展,目前已采用多功能的电子速测仪器测绘地形图。
大比例尺地形图是为了满足各种工程设计而测绘的。
测图比例尺越大,测绘的内容越详尽,精度要求越高,测绘工作量越大。
因此,在地形测量时,应根据工程性质、设计阶段和测区大小合理地选用测图比例尺。
第一节地物和地貌在地形图上的表示方法地球表面十分复杂,但总的来说,大致可以分成地物和地貌两类。
地面上具有明显轮廓的固定性物体称为地物,如房屋、道路、森林和河流等。
地面上高低起伏的形态称为地貌,如高山、深谷和平原。
地物和地貌合称为地形。
一、地物的表示方法地物分为两类,一类为自然地物,如河流、森林、湖泊等;另一类为人工地物,如房屋、道路、水库、桥涵、通讯和输电路线等。
在地形图上,地物是用相似的几何图形或特定的符号表示的。
测绘地形图时,将地面上各种形状的地物,按一定的比例,用垂直投影的方法,缩绘于地形图上。
对难以缩绘的地物,则按特定的符号和要求表示于地形图上。
由于地物种类繁多、形状各异,因此,要求表示地物的图形、符号要简明、形象、清晰,便于记忆和容易描绘,并能区分地物的种类、性质和数量。
教师授课教案
课程名称:地形测量2005年至2006年第二学期第40次课
教学内容板书或旁注第九章大比例尺地形图的测绘
第一节测图前的准备工作
一、收集资料
测图前,需要收集测区内所有控制点的成果资料、测图规范、地形图
图式,需要做好测区中地形图的分幅及编号。
二、仪器设备的准备
测图前,需要准备仪器设备,对测图使用的仪器,应进行检验、校正。
测图的图纸,目前一般使用聚酯薄膜,它具有伸缩性小、透明度好、
不怕潮湿、牢固耐用、便于保存和可以洗涤的优点。
三、绘制坐标格网
绘制的方法有:对角线法绘制;坐标仪或坐标网格尺等专用工具绘制。
对角线法绘制坐标方格网,如图所示,先用直尺在图纸上画两条对角
线,对角线的交点为M,从M点起沿四个对角方向分别量取相等的长
度,得A、B、C、D四点,依次用直线连接各点,得矩形ABCD。
从
A、D点起,各沿A
B、DC方向作10cm分点,再从A、B点起,各沿
AD、BC方向作10cm分点,然后横、竖方向连接各对应分点,并将方
格补齐或擦去多余部分,即得方格网。
方格网绘制
绘制或印制好的坐标格网,在使用前必须进行检查,看是否符精度要
求。
四、展绘控制点
首先要确定控制点所在的方格。
如图中,控制点A的坐标XA=1124.28m,YA=646.23m,因此,确定其位于a、b、c、d方格内。
从a和d点向上用比例尺量24.28m,得出m、n两点,再从a和b两点向右量46.23m,得出g、p两点,连接mn 和gp,其交点即为控制点A在图上的位置。
展完后应进行检查,量取相邻控制点之间的图上距离与已知距离进行比较,最大误差应不超过图上±0.3mm,否则控制点位应重新展绘。
当控制点的平面位置在图纸上确定以后,还要注上点号和高程,在点的右侧画一细短线,上方标注点号,下方标注高程。
控制点展绘
测量碎部点平面位置的基本方法
测量碎部点平面位置的基本方法主要有以下几种:
极坐标法、直角坐标法、方向交会法、距离交会法
重点介绍极坐标法
如图所示,要测定碎部点P的位置,可以通过测定测站点A至碎部点P方向与测站点A至后视点B方向间的水平角β和测站点A至碎部点P的距离d来确定。
这就是极坐标法。
极坐标法是碎部测量最基本的方法。
极坐标法
按测图时所使用的仪器来分,地形图的测绘方法有平板仪测绘法、经纬仪测绘法、全站仪测绘法以及我们后面专门介绍的数字化测图等。
主要介绍经纬仪法。
经纬仪测绘法的实质是极坐标法。
首先用经纬仪测出碎部点方向与起始方向的夹角,用视距测量方法测出测站到碎部点的距离及高差,然后根据水平角值及距离定出碎部点在图上的点位,并注上高程。
如图所示。
1.在测站A安置经纬仪,对中、整平后量取仪高i。
2.瞄准已知控制点B,将水平度盘读数设置为0°00′00″。
3.旋转照准部瞄准碎部点C,读取C点尺子上、中、下三丝读数、读取水平角β和竖盘读数并计算出竖直角α。
4.用视距测量公式计算出AC两点的水平距离D及高差h并计算出C 点的高程。
5.用量角器在图上以ab方向为基准量取β角,定出ac′方向,把实地距离D按测图比例尺换算成图上距离d,在ac′方向上量取水平距离D 定出c点的位置。
6.在c点旁注上高程,即测得碎部点C在图上的位置。
按此方法可测绘出所有的碎部点。
经纬仪法测图
教师授课教案
课程名称:地形测量2005年至2006年第二学期第41次课
等比内插勾绘等高线
三、地形图的拼接
拼接方法:当用聚酯薄膜进行测图时,不必勾绘图边,利用其自身的透明性,可将相邻两幅图的坐标格网线重叠,估算出地物及等高线的接边误差。
边误差不超过规定的地物点平面位置中误差、等高线高程中误差
的22倍时,则可取其平均位置进行改正。
若接边误差超过规定限差,则应分析原因,到实地测量检查,进行纠正。
当用非薄膜测图时,将一幅图的图边用透明纸蒙绘下来,用于和其相邻的另一幅图边相比较进行拼接。
四、地形图的检查
教师授课教案
课程名称:地形测量2005年至2006年第二学期第42-43 次课。
