整机装配工艺

作业步骤:工具：电动螺丝刀批准工具：电动螺丝刀批准1、 主板平放于操作台，取 CPU ，打开CPU 卡座，按照顺序卡上 CPU2、 将P4 CPU 风扇固定在主板上，固定风扇用 4颗自带的螺钉，固定的顺序按照主板上元器件较少的螺孔到元器件 较多的螺孔的原则3、 将风扇装好，风扇电源线接主板 CPU — FAN 两座，插于内存条4、 插电开机自检，检测主板的性能，看 CPU 风扇是否转动、有无噪音5、 将测好的主板放置在工作台面工艺要求：1、 防静电手腕、手套、静电服2、 主板要轻拿轻放3、检查CPU 风扇座是否有绝缘胶垫，固定风扇用自带镙钉，检查安装是否到位4、 注意内存条是否插到位，两边的卡位是否卡紧产品四通电脑 作业步骤：工序主板预装作业物业安保培训方案为规范保安工作，使保安工作系统化/规范化，最终使保安具备满足工作需要的知识和技能，特制定本教学教材大纲。

一、课程设置及内容全部课程分为专业理论知识和技能训练两大科目。

其中专业理论知识内容包括：保安理论知识、消防业务知识［苯、职业道德、法律常识、保安礼仪、救护知识。

作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。

二•培训的及要求培训目的1）保安人员培训应以保安理论知识、消防知识、法律常识教学为主，在教学过程中，应要求学员全面熟知保安理论知识及消防专业知识，在工作中的操作与运用，并基本掌握现场保护及处理知识2）职业道德课程的教学应根据不同的岗位元而予以不同的内容，使保安在各自不同的工作岗位上都能养成具有本职业特点的良好职业道德和行为规范）法律常识教学是理论课的主要内容之一，要求所有保安都应熟知国家有关法律、法规，成为懂法、知法、守法的公民，运用法律这一有力武器与违法犯罪分子作斗争。

工作入口门卫守护，定点守卫及区域巡逻为主要内容，在日常管理和发生突发事件时能够运用所学的技能保护公司财产以及自身安全。

2、培训要求1）保安理论培训通过培训使保安熟知保安工作性质、地位、任务、及工作职责权限，同时全面掌握保安专业知识以及在具体工作中应注意的事项及一般情况处置的原则和方法。

电子产品装配工艺规范电子产品总装工艺规范整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台，再用导线将它们之间进行电气连接，它是电子产品生产中一个重要的工艺过程。

1整机装配的顺序和基本要求图1整机结构树状图1.1整机装配的基本顺序电子设备的整机装配有多道工序，这些工序的完成顺序是否合理，直接影响到设备的装配质量、生产效率和操作者的劳动强度。

电子设备整机装配的基本顺序是：先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高，上道工序不得影响下道工序。

1.2整机装配的基本要求电子设备的整机装配是把半成品装配成合格产品的过程。

对整机装配的基本要求如下：1）整机装配前，对组成整机的有关零部件或组件必须经过调试、检验，不合格的零部件或组件不允许投入生产线。

检验合格的装配件必须保持清洁。

2）装配时要按照整机的结构情形，应用合理的安装工艺，用经济、高效、先进的装配技术，使产品到达预期的效果，满足产品在功能、技术目标和经济目标等方面的要求。

3）严格遵循整机装配的顺序要求，注意前后工序的衔接。

4）装配过程中，不得损伤元器件和零部件，避免碰伤机壳、元器件和零部件的外表涂敷层，不得破损整机的绝缘性。

包管安装件的方向、位置、极性的精确，包管产品的电机能稳定，并有充足的机械强度和稳定度。

5）小型机大批量生产的产品，其整机装配在流水线上按工位进行。

每一个工位除按工艺要求操作外，要求工位的操作人员熟悉安装要求和熟练掌握安装技术，包管产品的安装质量，严厉执行自检、互检与专职调试检查的“三检”原则。

装配中每一个阶段的工作完成后都应进行检查，分段把好质量关，从而进步产品的率。

2整机装配中的流水线2.1流水线与流水节拍装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作，每一个装配工人完成指定操作。

在划分时要注意到每人操作所用的时间应相等，这个时间称为流水的节拍。

装配的设备在流水线上挪动的体式格局有好多种。

整机装配工艺流程卡
一、总体目标
二、流程步骤
1. 前期准备：检查机器设备，核实所有零部件的数量及其状态，确定制造所需的材料；
2. 检查零件：根据零件图样及规格，检查所有零件是否符合要求，并检查连接件的状态；
3. 装配零件：将零件装配到机器上，并根据工艺图规定的标准进行组装，要求安装质量达到设计要求；
4. 检查安装：检查安装的零件是否符合要求，如果有不符合要求的，应及时更换；
5. 调试测试：组装好的机器装配完毕后，应进行调试测试，检查每一个子系统和总体系统的功能及性能是否符合要求；
6. 完善报告：完成测试合格后，应形成完整的报告，清楚地记录装配工艺的所有细节；
7. 存储维护：机器装配完成后，应根据具体情况将装配信息存储于记录，以便日后维护及保养。

三、再检查
1. 总结检查：在装配结束后，应仔细检查机器组装是否有问题，及时发现问题，提出解决方案；
2. 质量检测：检查机器装配是否符合要求，根据相关标准，要求质量符合要求。

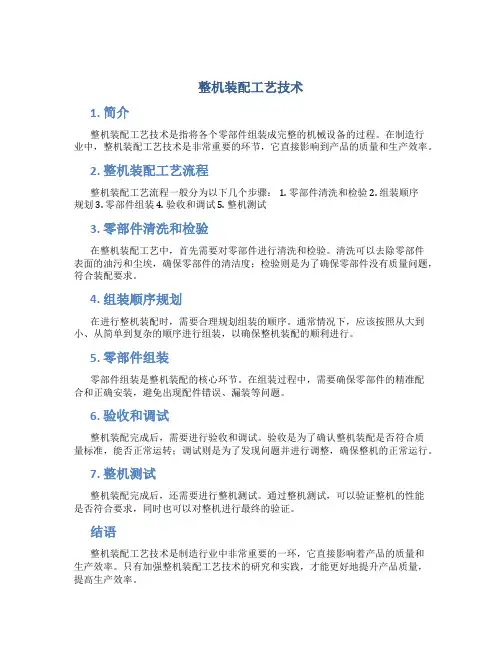

整机装配工艺技术
1. 简介
整机装配工艺技术是指将各个零部件组装成完整的机械设备的过程。

在制造行
业中，整机装配工艺技术是非常重要的环节，它直接影响到产品的质量和生产效率。

2. 整机装配工艺流程
整机装配工艺流程一般分为以下几个步骤： 1. 零部件清洗和检验 2. 组装顺序
规划 3. 零部件组装 4. 验收和调试 5. 整机测试
3. 零部件清洗和检验
在整机装配工艺中，首先需要对零部件进行清洗和检验。

清洗可以去除零部件
表面的油污和尘埃，确保零部件的清洁度；检验则是为了确保零部件没有质量问题，符合装配要求。

4. 组装顺序规划
在进行整机装配时，需要合理规划组装的顺序。

通常情况下，应该按照从大到小、从简单到复杂的顺序进行组装，以确保整机装配的顺利进行。

5. 零部件组装
零部件组装是整机装配的核心环节。

在组装过程中，需要确保零部件的精准配
合和正确安装，避免出现配件错误、漏装等问题。

6. 验收和调试
整机装配完成后，需要进行验收和调试。

验收是为了确认整机装配是否符合质
量标准，能否正常运转；调试则是为了发现问题并进行调整，确保整机的正常运行。

7. 整机测试
整机装配完成后，还需要进行整机测试。

通过整机测试，可以验证整机的性能
是否符合要求，同时也可以对整机进行最终的验证。

结语
整机装配工艺技术是制造行业中非常重要的一环，它直接影响着产品的质量和
生产效率。

只有加强整机装配工艺技术的研究和实践，才能更好地提升产品质量，提高生产效率。

电子整机装配工艺技术电子整机装配工艺技术是指将各种电子元件按照一定的顺序和方法组装成完整的电子产品的过程。

在电子制造行业中，整机装配工艺技术起着至关重要的作用，它直接关系到产品质量和工艺效率。

以下是一篇关于电子整机装配工艺技术的介绍：电子整机装配工艺技术的首要任务是根据产品的设计要求，合理地组织装配过程，确保产品的质量和性能。

在整机装配过程中，需要注意以下几个方面：1. 零部件准备：在开始装配之前，需要仔细检查所有的零部件，确保它们没有缺陷或损坏。

对于需要压装或焊接的部件，还需进行预处理，如清洗、防氧化等，以确保装配的质量。

2. 确定装配顺序：在整机装配之前，需要制定详细的装配工艺流程和顺序。

这样可以确保装配的连贯性和效率，减少错误和重复的操作。

3. 合理的装配方法：根据不同的零部件特点和装配要求，选择合适的装配方法。

有些部件可以通过手工装配，有些则需要借助专用工装或机器设备进行装配。

选择合适的装配方法，可以提高工艺效率和产品质量。

4. 质量控制：在整机装配的每个环节都需要进行质量控制。

对于关键部件的装配，需要进行严格的检测和测试，确保其质量和性能符合标准要求。

同时，对于整机装配的质量也需要进行全面的检查和测试。

5. 动态管理：在整机装配过程中，需要及时发现和解决问题，避免因为一点小错误而导致整个产品的不合格。

做到及时反馈和调整，保持装配过程的稳定性和连续性。

6. 环境保护：在进行电子整机装配的时候，要注意环境保护。

对于易污染的工艺，应采取相应的污染防控措施，确保装配过程对环境没有不良影响。

总而言之，电子整机装配工艺技术是电子制造行业中至关重要的一环。

它直接关系到产品的质量和性能，对于企业的竞争力和市场信誉都有着重要的影响。

通过科学合理的装配工艺技术，可以提高产品的质量、工艺效率和市场竞争力，实现企业的可持续发展。

电子整机装配工艺技术在电子制造行业中起着至关重要的作用，它直接关系到产品质量和工艺效率。

整机装配工艺设计规范流程1.项目准备阶段：在整机装配工艺设计之前，需要进行项目准备，包括项目目标、工艺设计的要求和约束等的明确。

2.整机设计与工装设计：在整机装配工艺设计之前，需要完成整机的设计和工装设计。

整机设计包括整机的构造、尺寸、功能等方面的设计。

工装设计是为了提高装配的效率，减轻工人的劳动强度，在装配过程中提供必要的辅助设备和工艺。

3.工艺流程设计：根据整机的设计和工装设计，制定整机装配工艺的流程。

工艺流程要从整体上考虑装配的合理性、工艺的合理性和质量的保证，合理安排各个工序的先后顺序。

4.工序分解：将整机装配过程分解成一系列可以操作的工序。

每个工序包括一系列的操作步骤和所需工装设备。

在工序分解的过程中，需要考虑人机工程学原则，合理安排工人的工作动作，减少工作的复杂性和繁琐性。

5.工具设备准备：根据工艺流程和工序分解的结果，准备所需的工具设备。

确保工具设备的完好性和质量，并根据需要进行校准和维护。

6.操作规程编写：针对每个工序，编写详细的操作规程。

操作规程应包括所需的工装设备、操作步骤、注意事项和质量控制要求等。

7.工艺验证：进行工艺验证，验证工艺流程和操作规程的正确性和可行性。

可以通过模拟装配、实物装配和试运行等方式进行验证。

8.工艺优化：根据工艺验证结果，对工艺流程和操作规程进行优化。

优化的目标包括提高装配的效率、降低成本、增加质量和提高工人的工作环境等。

9.安全规范：制定安全规范，确保整机装配过程中的工作安全。

安全规范应包括工作环境、工艺设备和操作过程等方面的安全要求。

10.文件管理：建立装配工艺的文件管理系统，确保工艺设计文档和操作规程的及时更新和维护。

文件管理还包括文件的归档和备份，以及对历史文件的追溯和查阅。

整机装配工艺设计规范流程是一个复杂而重要的过程，需要对整机设计和工装设计进行充分的考虑和研究，并进行工艺流程的设计、工序分解、操作规程编写等一系列工作。

通过严格按照规范流程进行装配，可以提高装配效率、确保质量和保证工人的安全。

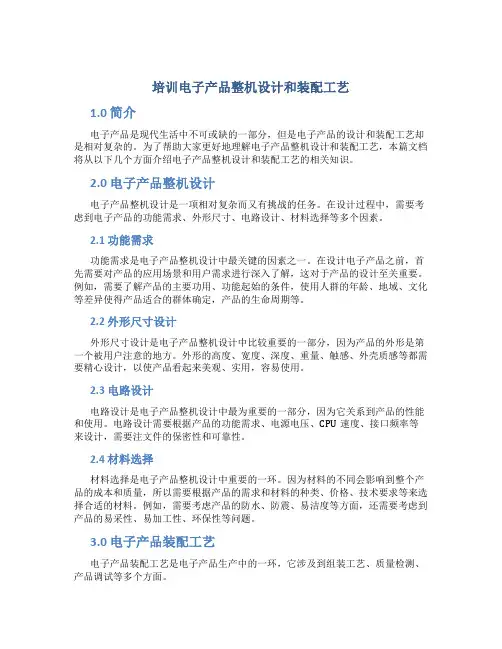

培训电子产品整机设计和装配工艺1.0 简介电子产品是现代生活中不可或缺的一部分，但是电子产品的设计和装配工艺却是相对复杂的。

为了帮助大家更好地理解电子产品整机设计和装配工艺，本篇文档将从以下几个方面介绍电子产品整机设计和装配工艺的相关知识。

2.0 电子产品整机设计电子产品整机设计是一项相对复杂而又有挑战的任务。

在设计过程中，需要考虑到电子产品的功能需求、外形尺寸、电路设计、材料选择等多个因素。

2.1 功能需求功能需求是电子产品整机设计中最关键的因素之一。

在设计电子产品之前，首先需要对产品的应用场景和用户需求进行深入了解，这对于产品的设计至关重要。

例如，需要了解产品的主要功用、功能起始的条件，使用人群的年龄、地域、文化等差异使得产品适合的群体确定，产品的生命周期等。

2.2 外形尺寸设计外形尺寸设计是电子产品整机设计中比较重要的一部分，因为产品的外形是第一个被用户注意的地方。

外形的高度、宽度、深度、重量、触感、外壳质感等都需要精心设计，以使产品看起来美观、实用，容易使用。

2.3 电路设计电路设计是电子产品整机设计中最为重要的一部分，因为它关系到产品的性能和使用。

电路设计需要根据产品的功能需求、电源电压、CPU速度、接口频率等来设计，需要注文件的保密性和可靠性。

2.4 材料选择材料选择是电子产品整机设计中重要的一环。

因为材料的不同会影响到整个产品的成本和质量，所以需要根据产品的需求和材料的种类、价格、技术要求等来选择合适的材料。

例如，需要考虑产品的防水、防震、易洁度等方面，还需要考虑到产品的易采性、易加工性、环保性等问题。

3.0 电子产品装配工艺电子产品装配工艺是电子产品生产中的一环，它涉及到组装工艺、质量检测、产品调试等多个方面。

3.1 组装工艺电子产品的组装工艺和装配流程是非常重要的，因为不同的产品需要不同的组装工艺和装配流程。

组装工艺包括: 产品的组成、拆分、组装流程、组装工具和装配后的检查。

这些环节都要考虑到成本、效率、质量等方面。

1
简述电子产品整机装配工艺流程电子产品整机装配工艺流程简述如下：
→元件准备：采购检验电子元件和配件
→PCB制作：设计、制版、印刷电路板
→贴片焊接：SMT贴片，回流焊固定表面贴装元件
→插件安装：手工或机器插入非贴片元器件
→波峰焊接：通过波峰焊机焊接插件元件
→装配组装：将PCB板装配进外壳，固定螺丝
→连接线缆：内部线缆正确连接各部件
→功能测试：通电检测产品功能是否正常
→老化测试：模拟运行，检验稳定性
→外观检查：检查有无损伤，清洁产品
→包装入库：合格产品进行包装，入库待发。

1。

电子产品整机装配装配技术是将电子零件、组件和部件按设计要求装配成整机的多种工艺的综合。

整机安装既需要有电气装配技术，又需要有机械装配技术。

因此装配技术是电子产品生产构成中极其重要的环节。

、整机装配的特点及方法一）组装特点电子产品的装配在电路上是指电子元器件在电路板上的焊接，在外形上是以具体的外壳为载体，通过连接件将它们成为一个整体的过程。

装配的主要特点：①装配是由焊接、等步骤的组合；②在装配的过程中质量难以掌控，如只能凭经验判断焊接质量，以手感判断开关等的装配质量等；③组装的工作人员之间存在差异。

二）组装方法针对具体产品，分析组装方案，选择最佳方案。

常用的组装方法有：①功能法；②组件法；③功能组件法。

二、印制电路板的组装电子元器件在电路板上的安装有机器安装和手工安装两种。

手工安装简单易行，但误装率高，效率低，机器安装速度快，误装率低，但引线成形要求严格，设备成本高。

常见的安装形式有：1）贴板安装。

它适用于防震要求高的产品。

电子元器件紧贴电路板。

如果是金属外壳的电子元器件，电路板表面又有铜箔导线，应有绝缘垫或绝缘套。

（2）悬空安装。

它适用于发热元件的安装。

电子元器件与电路板要有一定的距离，常见为4〜7mm左右。

3）垂直安装。

常见于电子元器件较密的电路板。

（4）埋头安装。

安装高度低，电子元器件抗震能力。

电子元器件的外壳埋于电路板的孔内，又称为嵌入式安装。

（5）有高度限制的安装。

电子元器件的限高安装，一般是先垂直插入，再向水平方向倾斜，以降低高度。

对质量较大的电子元器件为保证其抗震性，要做处理，保证其有足够的机械强度。

（6）支架固定安装。

对于如变压器、继电器等，常用金属支架固定。

三、装配工艺电子产品的质量好坏，除了电路设计的原因以外，更重要的还在于装配技术。

一）电子产品装配原则电子产品安装的基本原则是：前面的工序不得影响后面的工序的安装，先内后外、先轻后重、先铆后装、易碎后装。

二）组装的基本工艺要求及一般安装工艺流程1. 整机总装的基本工艺要求：（1）正确装配：①不合格的安装件不得装配；②注意安装元件的安全指标要求；③选用合适的紧固工具，掌握正确的紧固方法和合适的紧固力矩；④总装过程中不要损坏电子元器件；严格遵守安装的一般顺序，注意工序的衔接，防止工序颠倒；⑥ 操作技能应熟练掌握，严格执行三检（自检、互检、专职检验）规定。

简述整机装配的工艺要求整机装配是将各个零部件组装在一起，形成完整的设备或产品的过程。

在整机装配的过程中，需要遵循一系列的工艺要求，以确保装配的质量和效率。

以下是整机装配的一些常见的工艺要求。

一、零部件的准备：在进行整机装配之前，需要对所有的零部件进行准备工作。

这包括对零部件进行清洁、检验和测量等工作，以确保它们的质量和尺寸的准确性。

此外，还需要对零部件进行分类和组织，以便在装配过程中能够方便地使用和管理。

二、装配顺序的确定：在进行整机装配时，需要确定零部件的装配顺序。

通常，这是根据装配图纸和装配工艺路线来确定的。

装配顺序的确定需要考虑到零部件之间的依赖关系和安装的方便性。

合理的装配顺序能够提高装配的效率，并减少装配中可能出现的问题。

三、装配工具和设备的选择：在进行整机装配时，需要根据装配过程的要求选择适当的工具和设备。

这包括螺丝刀、扳手、电钻等常用的装配工具，以及专用的夹具、支撑架和起重设备等辅助装配设备。

选择合适的工具和设备能够提高工作效率，并确保装配的质量。

四、装配工艺和操作规程的制定：在整机装配过程中，需要制定详细的装配工艺和操作规程。

这包括每个零部件的安装位置和方法、紧固件的拧紧力度和顺序、连接件的涂胶方法等。

制定合理的装配工艺和操作规程能够保证装配的准确性和一致性，并降低出现问题的概率。

五、质量控制和检验：在整机装配过程中，需要进行质量控制和检验工作。

这包括对装配过程中的关键参数进行监控和记录，以及对整机的功能和性能进行测试和验证。

质量控制和检验的目的是确保整机装配的质量符合设计要求，并及时发现和解决可能存在的问题。

六、装配环境的管理：在整机装配过程中，需要进行装配环境的管理。

这包括对装配场地的清洁和整理，以及对温度、湿度和灰尘等环境因素的控制。

合理的装配环境管理能够提供良好的工作条件，确保装配的质量和效率。

总结起来，整机装配的工艺要求包括零部件的准备、装配顺序的确定、装配工具和设备的选择、装配工艺和操作规程的制定、质量控制和检验，以及装配环境的管理。

文件编号SW-IS-QA-003 文件名称整机装配工艺质量标准文件版次A/0文件页次1/271.目的：本标准尽量以图示的方式直观的规定深圳市视维科技有限公司（以下简称：视维公司）产品整机 和部件的装配质量所要达到的最低要求。

2.范围：适用于视维公司产品的整机、部件级装配，是进行相关设计、工艺控制和检验的依据。

3.定义&说明：本处给出的定义和说明适用于整个标准的所有章节，如果仅适用于某一篇章的定义，将在该章节的具体位置给出说明，以方便应用。

3.1本标准涉及到的具体条款，如果在国标（GB）、IEC和IPC610D中有相应要求，则本标准的要求等于或高于以上各标准的相应要求。

3.2本标准对结构件装配引起的外观质量未进行要求，请直接参照《产品外观检验标准》3.3本标准中长度和误差以毫米为主要表示单位。

只有当精度要求很高，采用毫米太模糊时才采用微米。

温度单位采用摄氏温度。

重量单位采用克。

其它各种的测量数据（温度、重量等）如果没有明确标出，都以国际单位制（SI）表示。

3.4 PCBA 即PCBA=Printed Circuit Board +Assembly的缩写。

中文意思是：在印刷线路板上完成SMT,DIP插件及补焊等所有工序后的成品线路板。

也可以理解成：印刷线路板经过SMT,DIP插件的整个制程。

3.5 质量状况定义3.5.1 理想状况：此组装状况为接近理想与完美之组装状况能有良好的组装可靠度，判定为理想状况。

3.5.2 允收状况：此组装状况为符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

3.5.3 不合格缺陷状况：此组装状况为不能符合标准之不合格缺点状况，判定为拒收状况。

3.6产品装配点3.6.1A级装配点：装配质量直接影响产品的功能实现、性能或A级表面质量的装配。

如有散热、屏蔽、振动、电连接、高精度等要求的装配，面板、标牌等的装配，以及用户经常可以看到，或经常进行操作的零部件，都是A级装配点。
