监控录像机所需硬盘大小计算方法

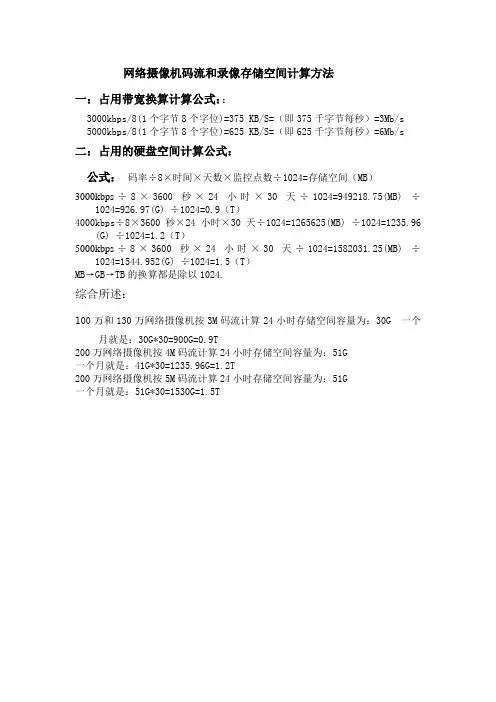

网络摄像机码流和录像存储空间计算方法
一：占用带宽换算计算公式：：
3000kbps/8(1个字节8个字位)=375 KB/S=（即375千字节每秒）=3Mb/s 5000kbps/8(1个字节8个字位)=625 KB/S=（即625千字节每秒）=6Mb/s
二：占用的硬盘空间计算公式：
公式：码率÷8×时间×天数×监控点数÷1024=存储空间（MB）
3000kbps÷8×3600秒×24小时×30天÷1024=949218.75(MB) ÷1024=926.97(G) ÷1024=0.9（T）
4000kbps÷8×3600秒×24小时×30天÷1024=1265625(MB) ÷1024=1235.96
(G) ÷1024=1.2（T）
5000kbps÷8×3600秒×24小时×30天÷1024=1582031.25(MB) ÷1024=1544.952(G) ÷1024=1.5（T）
MB→GB→TB的换算都是除以1024.
综合所述：
100万和130万网络摄像机按3M码流计算24小时存储空间容量为：30G 一个
月就是：30G*30=900G=0.9T
200万网络摄像机按4M码流计算24小时存储空间容量为：51G
一个月就是：41G*30=1235.96G=1.2T
200万网络摄像机按5M码流计算24小时存储空间容量为：51G
一个月就是：51G*30=1530G=1.5T。

影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps 的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。

例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽) 即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB) 50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=.5GB≈69TB。

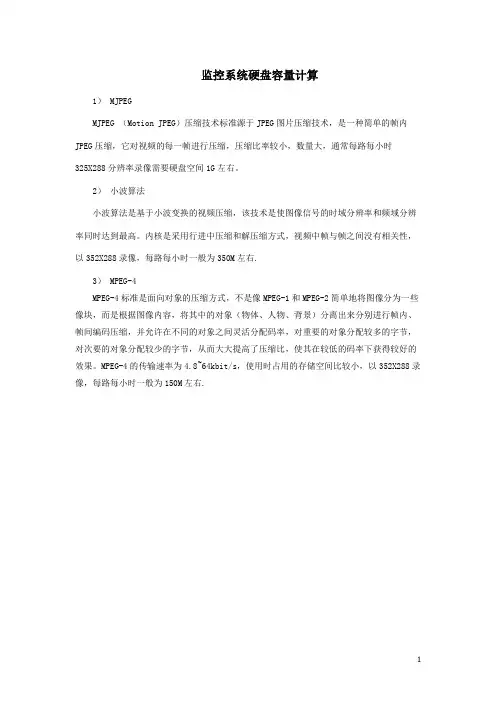

监控系统硬盘容量计算1） MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。

2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。

内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.3） MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。

MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为150M左右.首先介绍一下公式：码流÷8×3600×24×30，这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。

就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。

这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。

每种存储格式都有相应的计算方法数据流量.带宽匹配及存储空间计算1、数据流量的计算及网络带宽匹配举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。

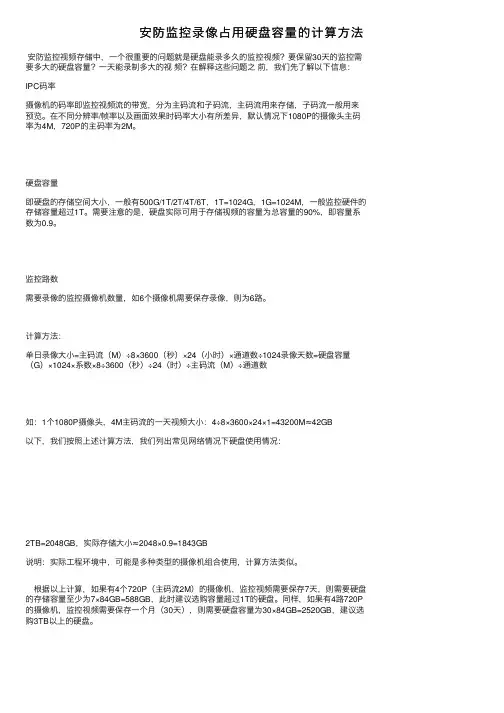

安防监控录像占⽤硬盘容量的计算⽅法安防监控视频存储中，⼀个很重要的问题就是硬盘能录多久的监控视频？要保留30天的监控需要多⼤的硬盘容量？⼀天能录制多⼤的视频？在解释这些问题之前，我们先了解以下信息：IPC码率摄像机的码率即监控视频流的带宽，分为主码流和⼦码流，主码流⽤来存储，⼦码流⼀般⽤来预览。

在不同分辨率/帧率以及画⾯效果时码率⼤⼩有所差异，默认情况下1080P的摄像头主码率为4M，720P的主码率为2M。

硬盘容量即硬盘的存储空间⼤⼩，⼀般有500G/1T/2T/4T/6T，1T=1024G，1G=1024M，⼀般监控硬件的存储容量超过1T。

需要注意的是，硬盘实际可⽤于存储视频的容量为总容量的90%，即容量系数为0.9。

监控路数需要录像的监控摄像机数量，如6个摄像机需要保存录像，则为6路。

计算⽅法：单⽇录像⼤⼩=主码流（M）÷8×3600（秒）×24（⼩时）×通道数÷1024录像天数=硬盘容量（G）×1024×系数×8÷3600（秒）÷24（时）÷主码流（M）÷通道数如：1个1080P摄像头，4M主码流的⼀天视频⼤⼩：4÷8×3600×24×1=43200M≈42GB以下，我们按照上述计算⽅法，我们列出常见⽹络情况下硬盘使⽤情况：2TB=2048GB，实际存储⼤⼩≈2048×0.9=1843GB说明：实际⼯程环境中，可能是多种类型的摄像机组合使⽤，计算⽅法类似。

根据以上计算，如果有4个720P（主码流2M）的摄像机，监控视频需要保存7天，则需要硬盘的存储容量⾄少为7×84GB=588GB，此时建议选购容量超过1T的硬盘。

同样，如果有4路720P 的摄像机，监控视频需要保存⼀个⽉（30天），则需要硬盘容量为30×84GB=2520GB，建议选购3TB以上的硬盘。

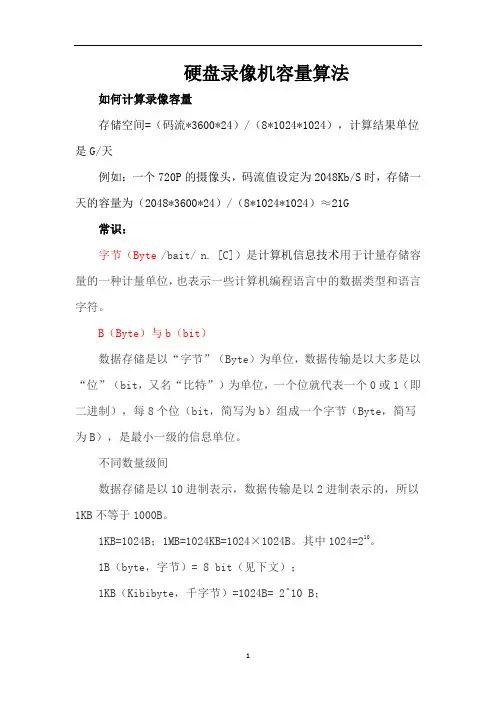

硬盘录像机容量算法如何计算录像容量存储空间=（码流*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G常识：字节（Byte /bait/ n. [C]）是计算机信息技术用于计量存储容量的一种计量单位，也表示一些计算机编程语言中的数据类型和语言字符。

B（Byte）与b（bit）数据存储是以“字节”（Byte）为单位，数据传输是以大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位。

不同数量级间数据存储是以10进制表示，数据传输是以2进制表示的，所以1KB不等于1000B。

1KB=1024B；1MB=1024KB=1024×1024B。

其中1024=210。

1B（byte，字节）= 8 bit（见下文）；1KB（Kibibyte，千字节）=1024B= 2^10 B；1MB（Mebibyte，兆字节，百万字节，简称“兆”）=1024KB= 2^20 B；1GB（Gigabyte，吉季节，十亿字节，又称“千兆”）=1024MB= 2^30 B；1TB（Terabyte，万亿字节，太字节）=1024GB= 2^40 B；1PB（Petabyte，千万亿字节，拍字节）=1024TB= 2^50 B；1EB（Exabyte，百亿亿字节，艾字节）=1024PB= 2^60 B；1ZB（Zettabyte，十万亿亿字节，泽字节）= 1024EB= 2^70 B；1YB（Yottabyte，一亿亿亿字节，尧字节）= 1024ZB= 2^80 B；1BB（Brontobyte，一千亿亿亿字节）= 1024YB= 2^90 B；1NB（NonaByte，一百万亿亿亿字节） = 1024 BB = 2^100 B；1DB（DoggaByte，十亿亿亿亿字节） = 1024 NB = 2^110 B；硬盘生产商是以GiB（十进制，即10的3次方=1000，如1MiB=1000KB）计算的，而电脑（操作系统）是以GB（2进制，即2的10次方，如1MB=1024KB）计算的，但是国内用户一般理解为1MiB=1M=1024 KB, 所以为了便于中文化的理解，翻译MiB为MB也是可以的。

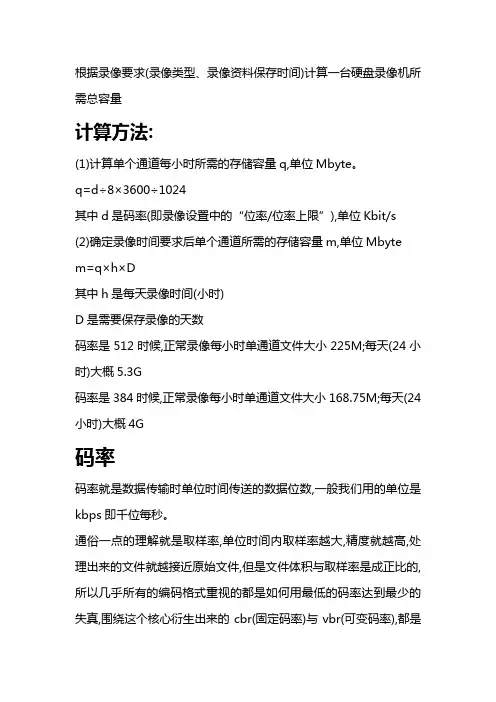

根据录像要求(录像类型、录像资料保存时间)计算一台硬盘录像机所需总容量计算方法:(1)计算单个通道每小时所需的存储容量q,单位Mbyte。

q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s (2)确定录像时间要求后单个通道所需的存储容量m,单位Mbytem=q×h×D其中h是每天录像时间(小时)D是需要保存录像的天数码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G码率码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps即千位每秒。

通俗一点的理解就是取样率,单位时间内取样率越大,精度就越高,处理出来的文件就越接近原始文件,但是文件体积与取样率是成正比的,所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真,围绕这个核心衍生出来的cbr(固定码率)与vbr(可变码率),都是在这方面做的文章,不过事情总不是绝对的,从音频方面来说,码率越高,被压缩的比例越小,音质损失越小,与音源的音质越接近。

编辑本段码率计算公式基本的算法是:文件体积=时间X码率/8这里时间单位是秒,码率除以8,就不用说了。

举例,D5的碟,容量4.3G,考虑到音频的不同格式,占用一定的空间,姑且算为600M,视频文件应不大于3.7G,视频长度100分钟(6000秒),计算结果:码率应为4900K。

编辑本段码率几点原则1、码率和质量成正比(废话),但是文件体积也和码率成正比。

这是要牢记的。

2、码率超过一定数值,对图像的质量没有多大影响。

3、DVD的容量有限,无论是标准的4.3G,还是超刻,或是D9,都有极限。

这也是废话,但是就有人记不住或忽略这点,漫天讨论。

编辑本段视频码率计算机中的信息都是二进制的0和1来表示,其中每一个0或1被称作一个位,用小写b表示,即bit(位);大写B表示byte,即字节,一个字节=八个位,即1B=8b;前面的大写K表示千的意思,即千个位(Kb)或千个字节(KB)。

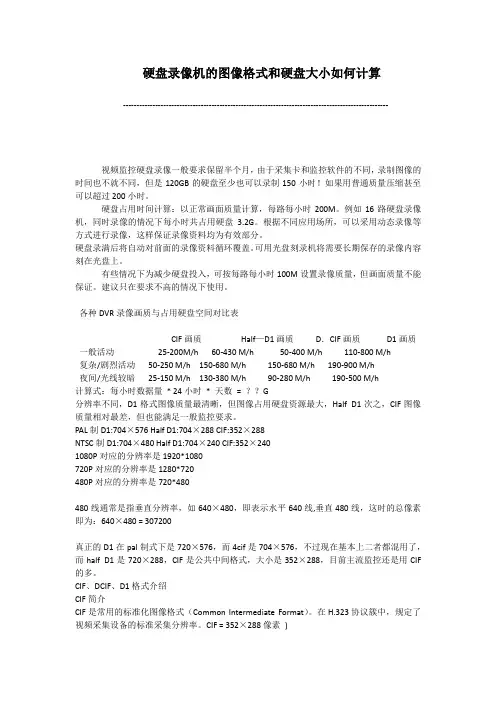

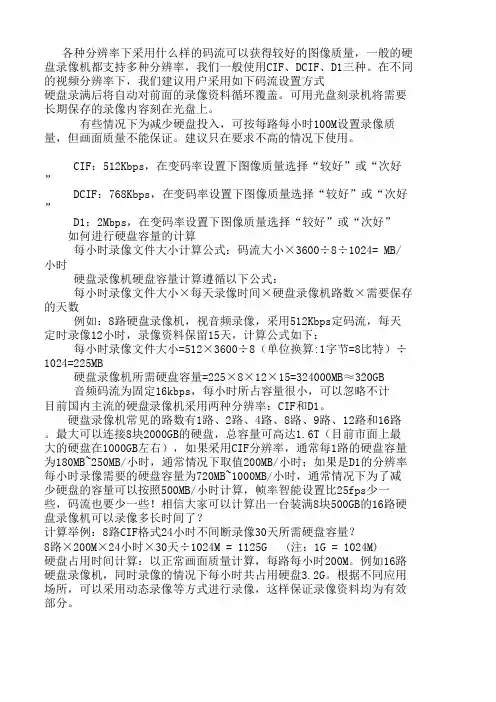

硬盘录像机的图像格式和硬盘大小如何计算---------------------------------------------------------------------------------------------------视频监控硬盘录像一般要求保留半个月，由于采集卡和监控软件的不同，录制图像的时间也不就不同，但是120GB的硬盘至少也可以录制150小时！如果用普通质量压缩甚至可以超过200小时。

硬盘占用时间计算：以正常画面质量计算，每路每小时200M。

例如16路硬盘录像机，同时录像的情况下每小时共占用硬盘3.2G。

根据不同应用场所，可以采用动态录像等方式进行录像，这样保证录像资料均为有效部分。

硬盘录满后将自动对前面的录像资料循环覆盖。

可用光盘刻录机将需要长期保存的录像内容刻在光盘上。

有些情况下为减少硬盘投入，可按每路每小时100M设置录像质量，但画面质量不能保证。

建议只在要求不高的情况下使用。

各种DVR录像画质与占用硬盘空间对比表CIF画质Half—D1画质D．CIF画质D1画质一般活动25-200M/h 60-430 M/h 50-400 M/h 110-800 M/h复杂/剧烈活动50-250 M/h 150-680 M/h 150-680 M/h 190-900 M/h夜间/光线较暗25-150 M/h 130-380 M/h 90-280 M/h 190-500 M/h计算式：每小时数据量* 24小时* 天数= ？？G分辨率不同，D1格式图像质量最清晰，但图像占用硬盘资源最大，Half D1次之，CIF图像质量相对最差，但也能满足一般监控要求。

PAL制D1:704×576 Half D1:704×288 CIF:352×288NTSC制D1:704×480 Half D1:704×240 CIF:352×2401080P对应的分辨率是1920*1080720P对应的分辨率是1280*720480P对应的分辨率是720*480480线通常是指垂直分辨率，如640×480，即表示水平640线,垂直480线，这时的总像素即为：640×480 = 307200真正的D1在pal制式下是720×576，而4cif是704×576，不过现在基本上二者都混用了，而half D1是720×288，CIF是公共中间格式，大小是352×288，目前主流监控还是用CIF 的多。

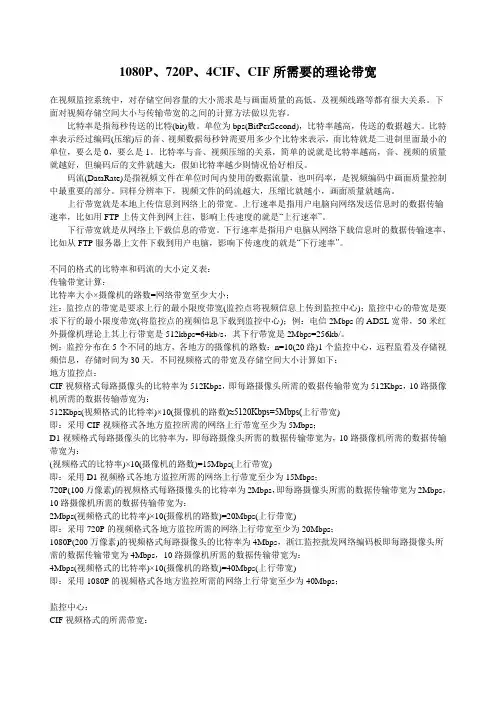

1080P、720P、4CIF、CIF所需要的理论带宽在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以先容。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。

例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为，即每路摄像头所需的数据传输带宽为，10路摄像机所需的数据传输带宽为：(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷=≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷=.5GB≈69TB。

200万摄像机H.264编码码流：4MbpsH.265编码码流：2.5Mbps2T硬盘实际容量：1862.6GB4T硬盘实际容量：3725.3GB格式化损耗：1%在计算存储空间时需先计算出所有路数存储一定的时间所需的存储总空间，用总路数乘以每路码流大小，再乘以总的存储时间即可算出总的存储空间，在计算过程中保持单位的一致性。

存储空间计算公式：单路实时视频的存储容量(GB)＝【视频码流大小(Mb)×60秒×60分×24小时×存储天数/8】/1024下表为分别按照1路每天存储24小时、采用H.264算法进行编码，按照D1、720P、1080P的分辨率存储不同天数所需的存储空间表，如下表。

（H.265编码设备的码率为H.264设备的1/2，故存储空间也仅需1/2）表1存储空间需求表录像容量计算公式:码率上限(720P的标准码率是2048Kbps)/8*3600(秒=1小时)=921600KB/每小时1、D1D1是数字电视系统显示格式的标准。

2、720P720P是在逐行扫描下达到1280×720的分辨率的显示格式。

数字720表示垂直方向有720条水平扫描线，字母P（Progressive scan）表示逐行扫描。

3、960P960P是在逐行扫描下达到1280×960的分辨率的显示格式。

数字960表示垂直方向有960条水平扫描线，字母P（Progressive scan）表示逐行扫描。

4、1080P1080P是在逐行扫描下达到1920×1080的分辨率的显示格式。

数字1080表示垂直方向有1080条水平扫描线，字母P（Progressive scan）表示逐行扫描。

1080P、720P、4CIF、CIF所需要的理论带宽在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以先容。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。

例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为 1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽) 即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=.5GB≈69TB。

监控所需硬盘大小计算公式
1、220M(1个通道格式容量一般CIF为200多M)＊录像通道数＊每天录制小时数＊保存天数/1024=（需要的
2、硬盘计算公式＝码率×路数×3600（秒转换为小时）×24（24小时/天）×天数/1024/1024/8。

( 1024/1024/8)：由于码率的单位是kbps/s，将k转化为G需要除2个1024，将bps转为位需要除以8。

320*240的分辨率相当于VCD的格式，码率一般在448kbps/s。

每个数字硬盘录像机的硬盘＝448×16×3600×24×15/1024/1024/8＝1100G（约等于）
3、根据录像要求（录像类型、录像资料保存时间）计算一台硬盘录像机所需总容量
计算方法：
(1)计算单个通道每小时所需的存储容量q，单位Mbyte。

q=d÷8×3600÷1024
其中d是码率(即录像设置中的“位率/位率上限”)，单位Kbit/s (2)确定录像时间要求后单个通道所需的存储容量m，单位Mbyte
m=q×h×D
其中 h是每天录像时间（小时）
D是需要保存录像的天数
码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G 码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G。

H.264 硬盘录像机硬盘空间占用计算方法简介：A :每小时每个通道所占硬盘空间计算公式：[视频码率(128-2048 ) /8*3600]/1024 例如：若码率设置为512K ，那么每个小时每个视频通道所占硬盘空间如下：[512/8*3600]/1024=225MB B：每天每个通道所占空间[关键字：H.264 DVR 所占空间计算方法A :每小时每个通道所占硬盘空间计算公式：[视频码率(128-2048 )/8*3600]/1024例如：若码率设置为512K ，那么每个小时每个视频通道所占硬盘空间如下：[512/8*3600]/1024=225MBB :每天每个通道所占空间[GB] : A*24例如：若码率设置为512K ，那么每个小时每个视频通道每天所占硬盘空间如下：[225MB*24]/1024=5.2734GC：16 路硬盘录像机一天所占空间：B*16例如: 按16 路的硬盘录像机设录像码流为固定512K 时,一天所占的空间如下:16*5.2734G=84.3744GB若按500G 一个硬盘，录像资料需要存贮60 天计算，侧需要如下几个硬盘：[60*84.3744GB]/[500*0.90]=11.3 个注：1 、在以上计算中，[500*0.90] 的意思是取硬盘的实际可应用到的空间容量，我们平时所说的硬盘大小实际是指它的物理大小[ 相当于房子的建筑面积] ，在应用中由于硬盘分区、数据临时交换占去一小部分空间，因此在实际应用中我们通常取它90% 作为实际可用空间比较科学。

2 、在对录像画质要求不高的场所，一般设定的码流设置为固定码流256K ，那么每个小时每个视频通道所占的硬盘空间为113MB 。

3 、在对录像画质要求比较高的场所码流通常设置为固定码流在512K 以上( D1 画质一般需要2048K 左右)，也可以在DVR 中设置为可变码流，当设置为可变码流时，主机会根据每个通道当时的画面运动情况自动调节码流，以达到录像的最佳效果，这时录像占用空间就比较难预算一个精确值。

监控网络存储计算及设计1.存储容量计算录像文件大小计算，如下述方式：对数字图像实现每天24小时的不间断存储，采用4 Mbps码流，数据保存周期为1个月视频所需硬盘容量计算方式如下：视频码流÷8（转换为字节）×3600（得到一小时存储容量）×24（得到一天存储容量）×30天存储容量）÷1024（转化单位为GB）÷0.9（考虑到格式化后的硬盘损失10%）2048Kbps÷8×3600×24×30/1024/0.9≈1.24TB由以上可知，采用4 Mbps码流存储30天1路需要约1.24TB的存储空间，由于系统中选择摄像机不同，会根据网络摄像机分辨率不同而使用不同的码流，从而对NVR的存储空间有不同的需求。

本系统中，网络摄像机均为高清130万、200万像素的网络摄像机，130万像素摄像机标准码流为4Mbps,200万像素网络摄像机标准码流为6Mbps,系统设计共有XXX只系统设计存储30天需要容量为：2.网络存储设计存储：所有的网络摄像机均采用网络硬盘录像机NVR存储。

迅驰视讯完整的数字解决方案中心提供各个级别的NVR存储设备提供系统的灵活多样选择，从小型的零售店面到大型企业、大厦、学校都有不同的存储设备满足相应的需求，本系统采用集中存储方式，同时考虑硬盘损坏恢复需要，设计可使用使用带有RAID冗余功能的磁盘阵列式网络硬盘录像机进行存储。

根据摄像机的数量，所需存储的时间长短以及NVR安放的位置综合考虑，选择相应的NVR网络硬盘录像机。

系统设计共有XXX只监控摄像机，，需存储30天，共需存储容量为XXX，所需2TB硬盘数量为XXX块，设计使用单台XXX盘位的NVR XXX台，(扩展柜XX 盘位XXX台。

为节约工程成本设计。

)3.NVR产品技术参数1)SHNXXX 多盘位网络硬盘录像机SHNXXX 系列是为了机动性高的数字录像监控市场的动态需要而设计的。

H.264硬盘录像机容量计算方法H.264 硬盘录像机硬盘空间占用计算方法A：每小时每个通道所占硬盘空间计算公式：[视频码率（128-2048）/8*3600]/1024 例如：若码率设置为512K，那么每个小时每个视A：每小时每个通道所占硬盘空间计算公式：[视频码率（128-2048）/8*3600]/1024例如：若码率设置为512K，那么每个小时每个视频通道所占硬盘空间如下：[512/8*3600]/1024=225MBB：每天每个通道所占空间[GB]：A*24例如：若码率设置为512K，那么每个小时每个视频通道每天所占硬盘空间如下：[225MB*24]/1024=5.2734GC：16路硬盘录像机一天所占空间：B*16例如:按16路的硬盘录像机设录像码流为固定512K时,一天所占的空间如下:16*5.2734G=84.3744GB若按500G一个硬盘，录像资料需要存贮60天计算，侧需要如下几个硬盘：[60*84.3744GB]/[500*0.90]=11.3个注：1、在以上计算中，[500*0.90]的意思是取硬盘的实际可应用到的空间容量，我们平时所说的硬盘大小实际是指它的物理大小[相当于房子的建筑面积]，在应用中由于硬盘分区、数据临时交换占去一小部分空间，因此在实际应用中我们通常取它90%作为实际可用空间比较科学。

2、在对录像画质要求不高的场所，一般设定的码流设置为固定码流256K，那么每个小时每个视频通道所占的硬盘空间为113MB。

3、在对录像画质要求比较高的场所码流通常设置为固定码流在512K以上（D1画质一般需要2048K左右），也可以在DVR中设置为可变码流，当设置为可变码流时，主机会根据每一个通道当时的画面运动情况自动调节码流，以达到录像的最佳效果，这时录像占用空间就比较难预算一个精确值。

4、往往我们的客户都希望保存的录像画质不能太差，又想所占的硬盘空间比较小，在这我们可以在主机中设置为可变码流，同时再设一个码流的上限值。
