开关插座基础知识

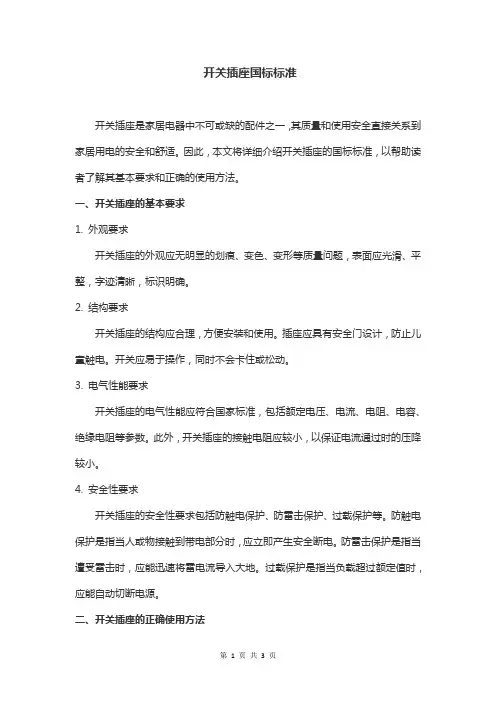

开关插座国标标准开关插座是家居电器中不可或缺的配件之一，其质量和使用安全直接关系到家居用电的安全和舒适。

因此，本文将详细介绍开关插座的国标标准，以帮助读者了解其基本要求和正确的使用方法。

一、开关插座的基本要求1. 外观要求开关插座的外观应无明显的划痕、变色、变形等质量问题，表面应光滑、平整，字迹清晰，标识明确。

2. 结构要求开关插座的结构应合理，方便安装和使用。

插座应具有安全门设计，防止儿童触电。

开关应易于操作，同时不会卡住或松动。

3. 电气性能要求开关插座的电气性能应符合国家标准，包括额定电压、电流、电阻、电容、绝缘电阻等参数。

此外，开关插座的接触电阻应较小，以保证电流通过时的压降较小。

4. 安全性要求开关插座的安全性要求包括防触电保护、防雷击保护、过载保护等。

防触电保护是指当人或物接触到带电部分时，应立即产生安全断电。

防雷击保护是指当遭受雷击时，应能迅速将雷电流导入大地。

过载保护是指当负载超过额定值时，应能自动切断电源。

二、开关插座的正确使用方法1. 使用前检查在使用开关插座前，应先检查其外观是否完好，结构是否牢固，标识是否清晰。

如有问题，应立即停止使用。

2. 安装位置选择开关插座的安装位置应选择适当，方便使用。

同时，应尽量避免潮湿、高温、多尘等环境。

在安装时，应注意安全距离和安装高度，防止儿童接触和触电。

3. 正确接线在接线前，应先关闭电源开关。

然后按照接线标识正确接线，确保接触良好、牢固。

对于多孔插座，应注意插头的插片方向和位置是否正确。

在接线时，应注意不要用力拉扯电线，以免造成电线断裂或松动。

4. 定期维护定期对开关插座进行检查和维护可以延长其使用寿命和确保用电安全。

对于长时间不用的插座，应定期清理灰尘和污垢。

对于经常使用的开关，应定期检查其是否有松动或卡住的情况。

对于损坏的开关插座，应及时更换。

三、总结开关插座虽然看似简单，但其质量和安全使用直接关系到家居用电的安全和舒适。

因此，在使用开关插座时，应注意选择符合国标标准的优质产品，并按照正确的方法进行安装和使用。

插座与插头知识点总结一、插座的基本知识1. 插座的种类插座是用来供电器插头连接电源的装置。

按照使用场所和功能，插座可以分为家用插座、商用插座、工业插座等。

根据安装方式以及外形，插座又可以分为墙壁插座、地面插座、插排等。

在国家标准中，插座分为16A和10A两种，一般家庭用的插座为16A。

2. 插座的标准我国制定了GB 2099.3《家用和类似用途插头插座及插座连接器的安全要求》，对插座的标准进行了规定，确保其电气性能、机械性能、外观尺寸等方面符合国家安全要求。

除此之外，国家还颁布了《住宅电气装置设计规范》，对插座的使用位置、安装高度等方面作了规定，以保障用户用电的安全。

3. 插座的安装与维护插座的安装应该由具备相关资质的电工进行，安装前需要对线路进行检测，避免发生线路短路、漏电等问题。

在日常使用中，应该定期检查插座的安装是否牢固，插口是否松动，保持插座的表面清洁，避免积灰影响使用。

4. 插座的应用插座的应用范围非常广泛，我们在生活中可以看到插座在家庭、商场、学校、医院等各种场所都有使用。

我们可以在插座上连接电视、冰箱、洗衣机、电脑、手机充电器等各种电器设备，方便我们的日常生活。

二、插头的基本知识1. 插头的种类插头是电器设备的接头部分，用来与插座连接电源，是家用电器设备的重要部分。

根据插头的标准和形状，可以将插头分为欧标插头、美标插头、英标插头等。

在国家标准中，我国规定的插头标准为GB 1002-2008《家用和类似用途插头插座的标准》。

2. 插头的结构插头由插口、引线、插针等组成，插口为插头与插座连接的部位，插头引线为连接电器的电源部分，插针为插头与插座连接的全金属导电部分。

插头的结构应符合国家标准要求，保证其安全可靠。

3. 插头的安全性插头的安全性是我们使用电器时需要关注的重点。

插头在使用前需要检查引线是否完好，插针是否变形，避免在插入插座时造成危险。

插头的引线应符合电器设备的功率要求，不可过长或者过短，并且需要有耐高温、耐磨损等特性，以确保其安全可靠的使用。

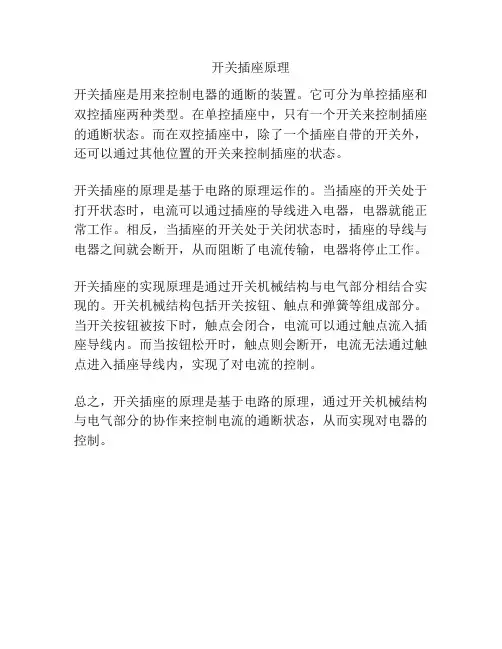

开关插座原理
开关插座是用来控制电器的通断的装置。

它可分为单控插座和双控插座两种类型。

在单控插座中，只有一个开关来控制插座的通断状态。

而在双控插座中，除了一个插座自带的开关外，还可以通过其他位置的开关来控制插座的状态。

开关插座的原理是基于电路的原理运作的。

当插座的开关处于打开状态时，电流可以通过插座的导线进入电器，电器就能正常工作。

相反，当插座的开关处于关闭状态时，插座的导线与电器之间就会断开，从而阻断了电流传输，电器将停止工作。

开关插座的实现原理是通过开关机械结构与电气部分相结合实现的。

开关机械结构包括开关按钮、触点和弹簧等组成部分。

当开关按钮被按下时，触点会闭合，电流可以通过触点流入插座导线内。

而当按钮松开时，触点则会断开，电流无法通过触点进入插座导线内，实现了对电流的控制。

总之，开关插座的原理是基于电路的原理，通过开关机械结构与电气部分的协作来控制电流的通断状态，从而实现对电器的控制。

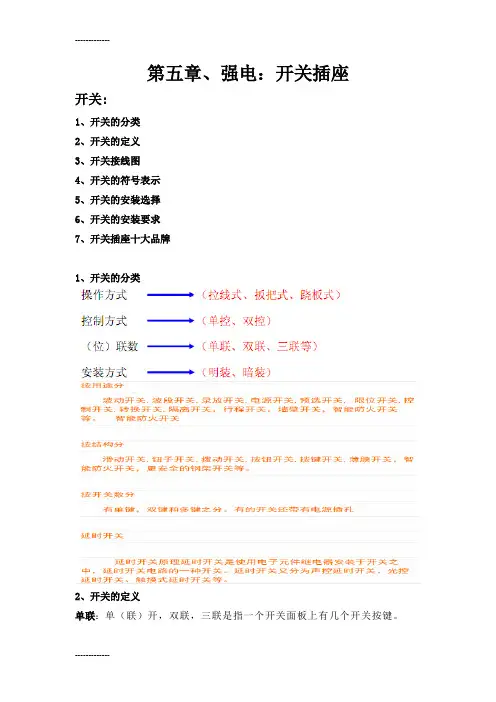

第五章、强电：开关插座开关:1、开关的分类2、开关的定义3、开关接线图4、开关的符号表示5、开关的安装选择6、开关的安装要求7、开关插座十大品牌1、开关的分类2、开关的定义单联：单（联）开，双联，三联是指一个开关面板上有几个开关按键。

单控：又称单极，表示一个开关按键只能控制一个用电器或一组用电器。

双控：指一盏灯有两个开关(可以在不同的地方控制开关同一盏灯，比如卧室进门一个，床头一个，同时控制卧室灯) ，卧室常用。

单极开关：就是只分合一根导线的开关，即一次能控制的线路数，“极”即常说的正负极，即火线和零线。

也可以叫单联、双联、三联开关或者叫做一开、双开、三开开关，完整叫法：单级开关叫单级单联开关双级开关叫双级单联开关单联开关叫单级单联开关双联开关叫单级双联开关3、开关接线图（1）三联单控开关接线图（2）单联双控开关接线图（3）开关接线：在照明电路中，为了安全用电，开关必须装在相（火）线上。

如装在零线，灯灭以后，灯口仍有高电位，很危险。

一只开关控制多盏灯时，几盏灯均应并联接线，而不是串联接线。

楼梯、楼道和厕所照明宜单设一个回路，以便于下班后断电，而只保留楼梯和楼道的照明。

翘板开关一般是下扳断开上扳闭合。

（4）穿线根数1）水平敷设管内导线的数量已有标示，根据导线短线数量或导线旁边数字即可判断。

2）连接开关的竖直管内的导线数量。

•“联”数加一：如双联开关有三根线。

•“极”数翻倍：如单极开关有两根线，双极需四根线。

3）插座管道内的导线数量：由n联中的极数最多的插座决定。

4、开关的符号表示（1）明装单联单控开关（2）暗装单联单控开关（3）密闭（防水）单联单控开关（4）防爆单联单控开关（5）单联双控拉线开关（6）带指示灯开关（7）多拉开关，如用于不同照度控制（8）定时开关，如用于延寿节能开关（9）分别为：声控开关（延迟开关）；钥匙开关（10）按钮；按钮盒；带指示灯按钮5、开关的安装选择6、开关的安装要求定开关位置，应便于操作，应符合下列要求：1）开关和插座明装方法：将木台固定在墙上，固定木台用的螺丝长度约为木台厚度的2~2.5倍，然后再在木台上安装开关或插座。

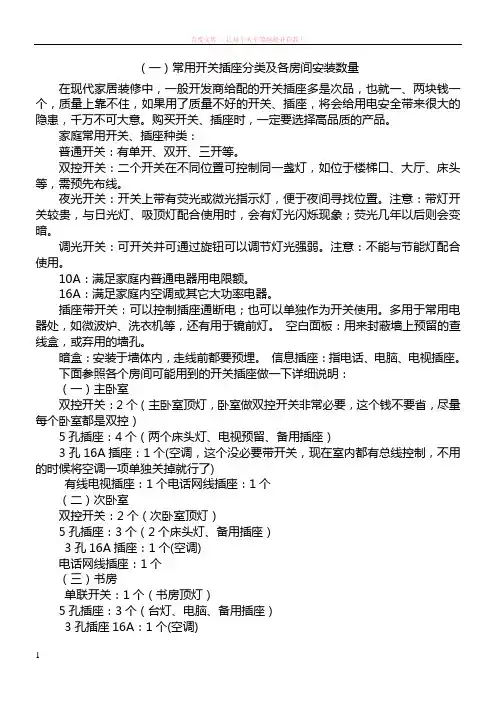

（一）常用开关插座分类及各房间安装数量在现代家居装修中，一般开发商给配的开关插座多是次品，也就一、两块钱一个，质量上靠不住，如果用了质量不好的开关、插座，将会给用电安全带来很大的隐患，千万不可大意。

购买开关、插座时，一定要选择高品质的产品。

家庭常用开关、插座种类：普通开关：有单开、双开、三开等。

双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。

夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。

注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。

调光开关：可开关并可通过旋钮可以调节灯光强弱。

注意：不能与节能灯配合使用。

10A：满足家庭内普通电器用电限额。

16A：满足家庭内空调或其它大功率电器。

插座带开关：可以控制插座通断电；也可以单独作为开关使用。

多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。

空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。

暗盒：安装于墙体内，走线前都要预埋。

信息插座：指电话、电脑、电视插座。

下面参照各个房间可能用到的开关插座做一下详细说明：（一）主卧室双控开关：2个（主卧室顶灯，卧室做双控开关非常必要，这个钱不要省，尽量每个卧室都是双控）5孔插座：4个（两个床头灯、电视预留、备用插座）3孔16A插座：1个(空调，这个没必要带开关，现在室内都有总线控制，不用的时候将空调一项单独关掉就行了)有线电视插座：1个电话网线插座：1个（二）次卧室双控开关：2个（次卧室顶灯）5孔插座：3个（2个床头灯、备用插座）3孔16A插座：1个(空调)电话网线插座：1个（三）书房单联开关：1个（书房顶灯）5孔插座：3个（台灯、电脑、备用插座）3孔插座16A：1个(空调)电话网线插座：1个（四）客厅双控开关：2个（客厅顶灯，有的客厅距入户门较远，每天关灯要跑到门口，所以做成双控的会很方便）单联开关：1个（玄关灯）5孔插座：7个（电视、饮水机、DVD、备用插座等）3孔插座16A：1个(空调)电话网线插座：1个电视有线插座：1个（五）餐厅双联开关：1个（餐厅顶灯、厨房顶灯）5孔插座：1个（备用插座）一开3孔插座：1个(电冰箱)（六）厨房5孔插座：3个（电饭锅、备用插座2个）3孔插座：3个（油烟机、备用插座2个）一开3孔10A插座：2个（小厨宝、微波炉）一开3孔16A插座：2个(电磁炉、烤箱)一开5孔插座：1个（七）阳台：单联开关：1个（阳台顶灯）5孔插座：1个（备用插座）（八）主卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（洗衣机和吹风机）一开三孔16A：1个（热水器）防水盒：2个(洗衣机和热水器，卫生间比较潮湿，用防水盒保护插座，比较安全)（九）次卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（吹风机）防水盒：1个(吹风机)（十）走廊双控开关：2个（走廊顶灯，如果走廊不长，一个普通单开就行）白板：10个注意事项：1、电话、网线插座后面的模块一般都是统一标准的，万一遇到特殊的，请注意看一下背后的模块。

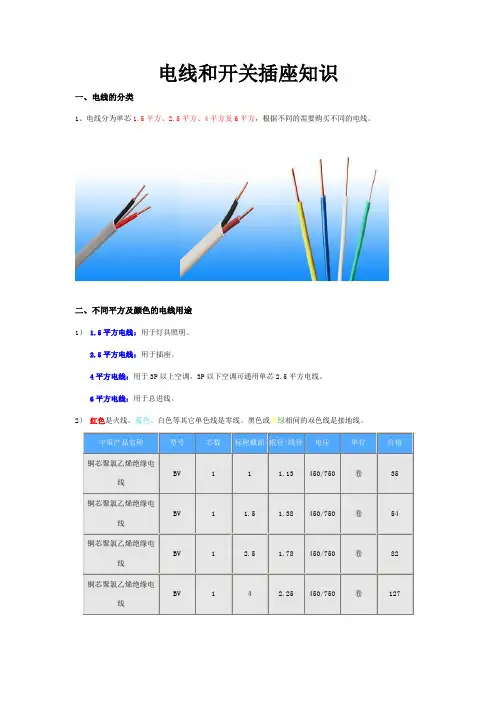

电线和开关插座知识一、电线的分类1、电线分为单芯1.5平方、2.5平方、4平方及6平方，根据不同的需要购买不同的电线。

二、不同平方及颜色的电线用途1）1.5平方电线：用于灯具照明。

2.5平方电线：用于插座。

4平方电线：用于3P以上空调，3P以下空调可通用单芯2.5平方电线。

6平方电线：用于总进线。

2）红色是火线。

蓝色、白色等其它单色线是零线。

黑色或黄绿相间的双色线是接地线。

中策产品名称型号芯数标称截面根径/线径电压单位价格铜芯聚氯乙烯绝缘电BV 1 1 1.13 450/750 卷35 线铜芯聚氯乙烯绝缘电BV 1 1.5 1.38 450/750 卷54 线铜芯聚氯乙烯绝缘电BV 1 2.5 1.78 450/750 卷82 线铜芯聚氯乙烯绝缘电BV 1 4 2.25 450/750 卷127 线三、电线的其它辅料及配件1、护套线：二芯、三芯护套线是做明线使用，多用于工地上施工用，家装不太用到。

三芯护套线2.5平方可用于柜式空调上用。

2、电线管：规格分为4分（16mm）和6分（20mm）的。

从壁厚来看，分为中型315型号（壁厚1.5mm）、轻型215型号（壁厚1mm）。

3、86型暗盒：又称为电线盒。

一般上海地区基本用86型暗盒，但杭州等江淅地区会用120型的暗盒，建议用86型，这样120的面板也能安装。

安装小TIPS：对于暗盒的安装要求是暗盒安装最高1.4米，最低不低于20公分。

4、管卡：连接电线与电线管。

锁扣：用于暗盒，或电线与开关相接处，又叫杯梳或螺接。

直接：连接电线与电线，又称束接。

弹簧：弯曲电线管。

螺丝：一般长为2公分，加长型的为4－5公分。

三、电线的大致用量参考（由于房型及布线走向的不同，因此还是以家庭具体情况为准）1、二房二厅：1.5平方红的2卷（100米），蓝的2卷（100米）2.5平方红的2卷，蓝的2卷，双色2卷2、三房二厅：1.5平方红的2卷（100米），蓝的2卷（100米）2.5平方红的3卷，蓝的3卷，双色3卷3、其它：电脑线、电话线等看客户的具体情况而定，例如客厅或卧室是否要安装等。

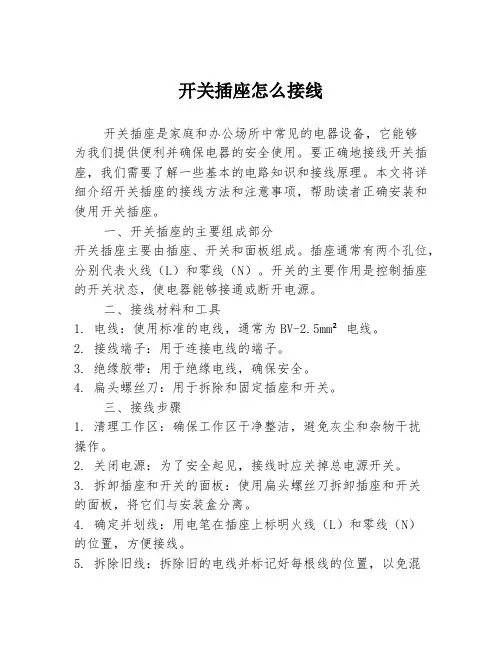

开关插座怎么接线开关插座是家庭和办公场所中常见的电器设备，它能够为我们提供便利并确保电器的安全使用。

要正确地接线开关插座，我们需要了解一些基本的电路知识和接线原理。

本文将详细介绍开关插座的接线方法和注意事项，帮助读者正确安装和使用开关插座。

一、开关插座的主要组成部分开关插座主要由插座、开关和面板组成。

插座通常有两个孔位，分别代表火线（L）和零线（N）。

开关的主要作用是控制插座的开关状态，使电器能够接通或断开电源。

二、接线材料和工具1. 电线：使用标准的电线，通常为BV-2.5mm²电线。

2. 接线端子：用于连接电线的端子。

3. 绝缘胶带：用于绝缘电线，确保安全。

4. 扁头螺丝刀：用于拆除和固定插座和开关。

三、接线步骤1. 清理工作区：确保工作区干净整洁，避免灰尘和杂物干扰操作。

2. 关闭电源：为了安全起见，接线时应关掉总电源开关。

3. 拆卸插座和开关的面板：使用扁头螺丝刀拆卸插座和开关的面板，将它们与安装盒分离。

4. 确定并划线：用电笔在插座上标明火线（L）和零线（N）的位置，方便接线。

5. 拆除旧线：拆除旧的电线并标记好每根线的位置，以免混淆。

6. 剥皮：使用剥线钳适量地剥去电线外皮，露出足够长度的金属导体。

7. 连接电线：根据标记好的位置，将火线（L）连接到插座的火线孔位上，零线（N）连接到零线孔位上。

8. 固定接线端子：使用螺丝刀将接线端子固定牢固，确保电线连接牢靠。

9. 绝缘处理：使用绝缘胶带将接线端子完全包裹起来，避免漏电和短路的可能。

10. 安装开关和插座：将插座和开关重新安装到安装盒中，并紧固螺丝。

11.测试：闭合总电源开关，测试开关插座的使用情况。

四、注意事项1. 安全第一：接线前务必确保关闭总电源开关，保证自身和他人的安全。

2. 规范接线：根据国家标准进行接线，确保接线正确、牢固。

3. 与政策规定符合：根据所在地的法规和规范，合理选材、合理使用，确保安全可靠。

4. 检查接线质量：接线完成后，要仔细检查接线质量，确保没有松动、短路等问题。

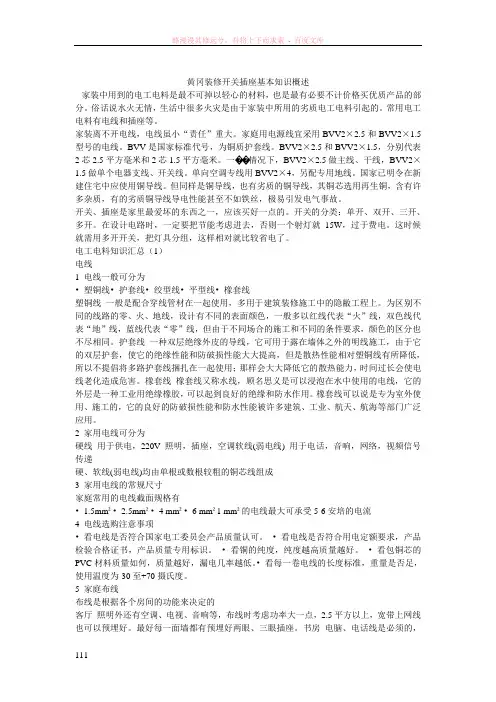

黄冈装修开关插座基本知识概述家装中用到的电工电料是最不可掉以轻心的材料，也是最有必要不计价格买优质产品的部分。

俗话说水火无情，生活中很多火灾是由于家装中所用的劣质电工电料引起的。

常用电工电料有电线和插座等。

家装离不开电线，电线虽小“责任”重大。

家庭用电源线宜采用BVV2×2.5和BVV2×1.5型号的电线。

BVV是国家标准代号，为铜质护套线。

BVV2×2.5和BVV2×1.5，分别代表2芯2.5平方毫米和2芯1.5平方毫米。

一��情况下，BVV2×2.5做主线、干线，BVV2×1.5做单个电器支线、开关线。

单向空调专线用BVV2×4，另配专用地线。

国家已明令在新建住宅中应使用铜导线。

但同样是铜导线，也有劣质的铜导线，其铜芯选用再生铜，含有许多杂质，有的劣质铜导线导电性能甚至不如铁丝，极易引发电气事故。

开关、插座是家里最爱坏的东西之一，应该买好一点的。

开关的分类：单开、双开、三开、多开。

在设计电路时，一定要把节能考虑进去，否则一个射灯就15W，过于费电。

这时候就需用多开开关，把灯具分组，这样相对就比较省电了。

电工电料知识汇总（1）电线1 电线一般可分为•塑铜线•护套线•绞型线•平型线•橡套线塑铜线一般是配合穿线管材在一起使用，多用于建筑装修施工中的隐敝工程上。

为区别不同的线路的零、火、地线，设计有不同的表面颜色，一般多以红线代表“火”线，双色线代表“地”线，蓝线代表“零”线，但由于不同场合的施工和不同的条件要求，颜色的区分也不尽相同。

护套线一种双层绝缘外皮的导线，它可用于露在墙体之外的明线施工，由于它的双层护套，使它的绝缘性能和防破损性能大大提高，但是散热性能相对塑铜线有所降低，所以不提倡将多路护套线捆扎在一起使用；那样会大大降低它的散热能力，时间过长会使电线老化造成危害。

橡套线橡套线又称水线，顾名思义是可以浸泡在水中使用的电线，它的外层是一种工业用绝缘橡胶，可以起到良好的绝缘和防水作用。

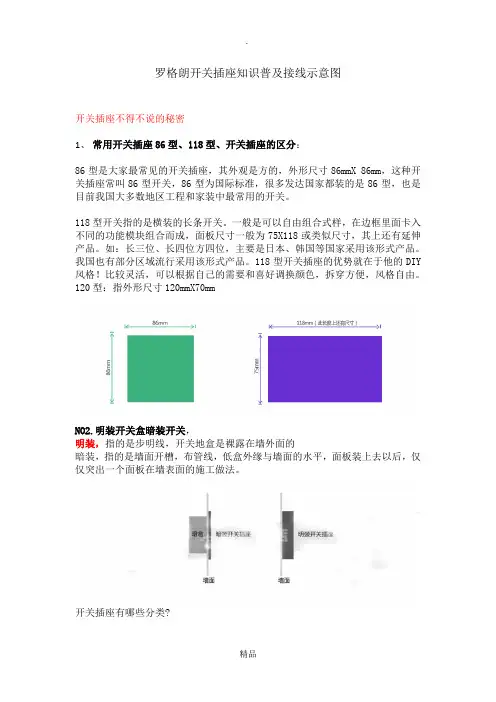

罗格朗开关插座知识普及接线示意图
开关插座不得不说的秘密
1、常用开关插座86型、118型、开关插座的区分：
86型是大家最常见的开关插座，其外观是方的，外形尺寸86mmX 86mm，这种开关插座常叫86型开关，86型为国际标准，很多发达国家都装的是86型，也是目前我国大多数地区工程和家装中最常用的开关。

118型开关指的是横装的长条开关。

一般是可以自由组合式样，在边框里面卡入不同的功能模块组合而成，面板尺寸一般为75X118或类似尺寸，其上还有延伸产品。

如：长三位、长四位方四位，主要是日本、韩国等国家采用该形式产品。

我国也有部分区域流行采用该形式产品。

118型开关插座的优势就在于他的DIY 风格！比较灵活，可以根据自己的需要和喜好调换颜色，拆穿方便，风格自由。

120型：指外形尺寸120mmX70mm
NO2.明装开关盒暗装开关，
明装，指的是步明线，开关地盒是裸露在墙外面的
暗装，指的是墙面开槽，布管线，低盒外缘与墙面的水平，面板装上去以后，仅仅突出一个面板在墙表面的施工做法。

开关插座有哪些分类?
开关分为一开、二开、三开、四开（也称：单联、双联、三联四联开关、或一位、二位、三位等）：几个开关并列在一个在一个面板上，控制不同烦人登，俗称多位开关
什么是单控、双控开关？
比如一个灯只需一个开关去控制，我们就可以选择单控开关，但有时为了方便，比如卧室我们希望在卧室门口能开关打开它，而在床头能开关关掉它，这样卧室门口和船头开关就都要用到双控开关，总而言之，单控是一个开关控制一盏灯，双控是两个开关都可以控制同一盏灯，双控可以代替单控开关使用，但单控不能代替双控。

如有侵权请联系告知删除，感谢你们的配合！。

[]下面有详细的学习关键点。

我贴了别人的。

.. 慢慢学习吧。

学习一下1）开关插座常用知识开关插座常用知识开关插座的常用描述:一、开关：1.多位开关：几个开关并列在一个面板上，控制不同的灯。

也称：单联、双联、三联，四联或一开、二开、三开、四开或一位、二位、三位、四位等。

2.单控开关:一只开关控制一只灯,二只开关控制不同的两只灯,三只开关控制不同的三只灯,四只开关控制不同的四只灯。

3.双控开关：双控是可以在不同的两个地方同时控制一只灯，如房间的门口和床头、楼梯口、大厅等，需预先布好线。

注：没有一个面板上单控和双控同时存在的，一个面板只能全是单控或全是双控。

单控不可当双控用，双控可当单控用。

）4.双路换向开关相当于多控开关，可以在三个地方同控制一只灯。

5.夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。

6.调光开关：可开关并可通过旋钮可以调节灯光强弱。

注意：不能与节能灯配合使用。

7.特殊开关：触摸延时开关、人体智能感应开关、声光控开关、遥控开关、、遥感开关等。

二、关于插座1.三孔插座:三孔插座有10A的和16A的之分，还有着带开关和不带开关的区别，满足家庭内普通电器用电限额。

家中常用的电器都是普通的10A电流，最常用的就是五孔插座（10A）,带开关的三孔插座上的开关可以控制三孔的电源，也可以用作照明开关使用（具体与电工接线和实际需要有关，都是可以自由控制）。

16A三孔满足家庭内空调或其它大功率电器，如电热水器。

需注意：电器的插头规格。

空调插一般是使用16A的，2.5P-3P的柜机空调（厂家一般是没有配置插头的）需要使用20A插座,再大的话用25A或者使用空气开关直接控制,具体空调配置多少A电流可以根据空调上佩带的插头标示来配置，大功率的电热水器也有可能使用到16A或者20A的插座（具体看插头标示），由于10A的三孔和16A的三孔的插孔距离和大小都是不一样的，使用普通的插头不能插入16A的插座，使用16A的插头同样也不能插入10A的普通插座2.插座带开关：（建议使用）控制插座通断电，方便使用，不要拔来拔去，也可以单独作为开关使用。

开关、插座的常用术语开关、插座的常用术语开关、插座的常用术语有:1.强电:一般是指交流电压在24 V以上，强电的特点是电压高、电流大、功率大、频率低，例如家庭中的电灯、插座等。

家用电气中的照明灯具、电热水器、取暖器、冰箱、电视机、空调、音响设备等家用电器均为强电电器设备。

2.弱电:是针对强电而言，其对象主要是信息，即信息的传送和控制，其特点是电压低、电流小、功率小、频率高。

一般是指直流电路或音频线路、视频线路、网络线路、电话线路.直流电压一般在24 V以内。

家用电器中的电话、电脑、电视机的信号输人(如有线电视线路)、音响设备(如输出端线路)等家用电器均为弱电电器设备。

3.单联开关:指控制单个灯或电器的开关。

4.多位开关:几个开关并列.各自控制各自的灯，往往也称为双联、三联或四联。

5.双控开关:两个开关在不同位置，可控制同一盏灯或走同一条线路。

6.夜光开关:开关上带有荧光或微光指示灯，便于夜间寻找位置.7.调光开关:可开关并可通过旋钮调节灯光强弱。

但应往意，不能与节能灯配合使用，一般用于灯泡。

8.1OA:满足家庭内普通电器用电限额，一般为小电器使用。

9.16A:满足家庭内空调或其他大功率电器。

10.20A: 3匹以上空调或大功率((4 NOW以上)电器使用.11.插座带开关:可以控制插座通断电，也可以单独作为开关使用，多用于常用电器处，如微波炉、洗衣机等，还可以用于镜前灯，关闭开关即可断电，免除插拔的步骤.12.边框、面板:组装式开关、插座，可以调换颜色，拆装方便.13.空白面板:用来封蔽墙上预留的接线盒或弃用的墙孔。

14.暗盒:暗盒安装于墙体内，走线前需要预埋。

15.146型:宽是普通开关插座的两倍，例如有些四位开关、十孔插座等.注意只有长型暗盒才能安装。

16.万能插座:万能插座既可插两孔，也可插三孔。

17.多功能插座:可以兼容老式的圆脚插头、方脚插头等。

18.专用插座:英式方孔、欧式圆脚、美式电话插座、带接地插座等。

开关插座术语的定义与接线一. 单联单控开关1) 定义单联单控开关：单联，又称一位、一联、单开，表示一只开关面板上有一个开关按键。

单控，又称单极，表示一个开关按键只能控制一个。

火线应该是红色的，零线应该为蓝色的，接地线黄绿线。

但工地有时不够会用其他的代替。

二. 单联双控开关1) 定义单联双控开关实际上就是单联就是指面板是有一个按钮。

两个单刀双掷开关串联起来后接入电路。

每个单刀双掷开关有三个接线端，分别连接着两个触点和一个刀。

一般单联双控的面板背面有3个接线孔，分别是火线，L1，L2三. 双联单控开关1) 定义一个面板上有两个单控的按钮，而且这两个按钮是都单向控制灯具的开关，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

一般用于一个房间里面有两组灯源的情况下。

因为需要接到下一级的负荷，所以火线需要多一根。

四. 双联双控开关1) 定义双联双控开关实际上就是：双联是指面板是有两个按钮。

两个单刀双掷开关串联起来后接入电路。

每个单刀双掷开关有三个接线端，分别连接着两个触点和一个刀。

不推荐接法：因为灯泡接口的两根线的状态不确定，有时是零线，有时是火线；这样会导致灯泡的接口处，螺口及底座的零火不确定，当螺口成火时，有安全隐患的。

正常接法，这样只要灯灭了灯，泡上的线是不带电的，换灯泡的时候更安全。

而如果接反了就不安全了。

这样如果回家按开关的时候灯不亮不要来回多次按开关，而是把开关复位，然后更换灯泡。

当然也必须注意保证自己不能直接和大地接触，防止触电。

第一章开关插座的基本知识一、开关1、开关额定电流：10A、16A2、开关额定电压：250V3、单极开关（单控）：只可接通断开一个极的开关4、双极开关：可以同时接通或断开电路两个极的开关5、双控开关：在断开一个电路的同时接通另一个电路6、双控开关：可以同时接通或断开两个电路中的一个，并且有一个断开位置7、使用寿命：≤16A4万次；＞16A1万次8、标准：GB16915．1-1997(IEC669-1：1993)9、标识要求：电流、电压、制造厂名称或注册商标10、结构：按扭、后座、铜柱、银针、弹簧、拨片、拖地、银点、铜锣丝二、插座1、额定电流：5A、10A、13A、15A、16A、32A2、额定电压：250V~440V3、标准：2099．１－１９９６4、使用寿命20000次（插入拨出算一次）5、常用插座有：10A二插座，10A扁插座、10A二园插座、10A二极带接地插座、16A 二极带接地插座、5A小圆插座、15A大三园插座、13A方脚插座、15A美式插座、32A440V三相四极插座、110/240V刮须插座、电视插座、电话插座、电脑插座等。

6、结构：面板、保护门、弹簧、后座、端子、自攻螺丝、安装螺丝M4×227、拨出力要求8、极性要求：左零右火，L火线（Live），零线(Neuter) 地线（Earth）三、常用产品符合、代码及意义：安培（荧光灯电流）——AX（其他电流）——A伏特。

V交流电。

~中线。

N相线。

L地线。

“断”位置。

O“通”位置。

1小间隙结构。

m防溅结构。

IPX4额定电流、额定电压、电源性质、制造厂名称、商标、型号或小间隙结构符号（如果有），应标在主要部件上。

中线、相线、地线，要在固定的位置标识。

开关“通”“断”要有明显的标识。

小知识：86系列螺丝钉安装孔距0.63mm，118系列螺丝钉安装孔距0.85mm~96mm 四、电子类开关介绍调光调速器、触摸（键压）延时开关，声光控延时开关、调光调速开关、大电流轻触式节能开关、插卡微动式开关、光控插卡节能取电开关等。

开关插座的原理与接法图开关插座是供电用的电器设备，它由两部分组成：开关和插座。

开关用于控制电流的通断，插座则提供电源接口。

下面将详细介绍开关插座的原理和接法图。

1. 开关插座的原理：开关插座的原理基于电路的开闭原理。

当开关处于闭合状态时，电流可以通过开关流向插座，插座便可以提供电源给外部设备；当开关处于断开状态时，电流无法通过开关，插座停止提供电源。

2. 开关插座的接法图：一般而言，开关插座的接法包含三根导线：火线（L），零线（N）和地线（E）。

以下是一种常见的接法图示例：Live Wire Switch SocketNeutral WireGround Wire火线（L）为带电的导线，从电路主干供电到开关插座。

零线（N）是无电流的导线，用于回流电路。

地线（E）则用于保护设备和人身安全，是一种接地导线。

火线输入插座的其中一个端口，经过开关后流向插座的另一个端口。

零线输入插座的另一个端口，通过插座直接连接到相应的端子。

地线也是在插座上连接到相应的端子位置。

3. 开关插座的使用：使用开关插座时，可以通过开关控制插座的电源通断。

当需要使用插座供电时，将开关调至闭合状态；不需要使用插座时，将开关调至断开状态。

在现实应用中，由于开关插座的需求多样，不同地区和国家可能会有不同的开关插座标准。

因此，在安装和使用时，需要遵循当地的电气安全规范和要求。

4. 开关插座的分类：开关插座可以根据材质、形状、使用环境等因素进行分类。

常见的分类有以下几种：- 常规插座：一般用于室内电源供应，主要应用于住宅、商业和办公场所等。

- 防水插座：具有防水功能，适用于室外或潮湿环境使用。

- 触摸式插座：使用触摸屏取代传统的机械开关，提供更便捷的操作。

- 无线遥控插座：通过无线遥控器或智能手机App控制开关和插座。

- 倒插插座：插头插入时可以倒转180度，便于插入。

- USB插座：除了传统的插座功能外，还提供USB接口，方便手机和其他设备的充电。
