互换性习题及答案87683

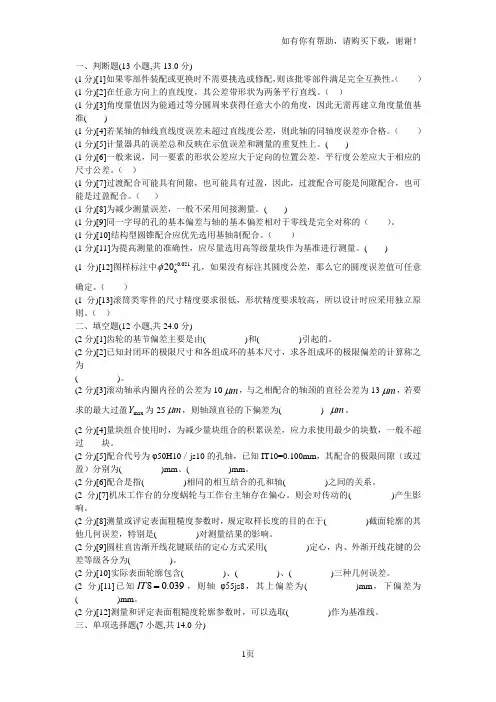

一、判断题(13小题,共13.0分)

(1分)[1]如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。（ ） (1分)[2]在任意方向上的直线度，其公差带形状为两条平行直线。（ ）

(1分)[3]角度量值因为能通过等分圆周来获得任意大小的角度，因此无需再建立角度量值基准( )

(1分)[4]若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。（ ） (1分)[5]计量器具的误差总和反映在示值误差和测量的重复性上。( )

(1分)[6]一般来说，同一要素的形状公差应大于定向的位置公差，平行度公差应大于相应的尺寸公差。（ ）

(1分)[7]过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。（ ）

(1分)[8]为减少测量误差，一般不采用间接测量。( )

(1分)[9]同一字母的孔的基本偏差与轴的基本偏差相对于零线是完全对称的（ ）。 (1分)[10]结构型圆锥配合应优先选用基轴制配合。（ ）

(1分)[11]为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。( ) (1分)[12]图样标注中0.021020φ+孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。（ ）

(1分)[13]滚筒类零件的尺寸精度要求很低，形状精度要求较高，所以设计时应采用独立原则。（ ）

二、填空题(12小题,共24.0分)

(2分)[1]齿轮的基节偏差主要是由( )和( )引起的。

(2分)[2]已知封闭环的极限尺寸和各组成环的基本尺寸，求各组成环的极限偏差的计算称之为

习题

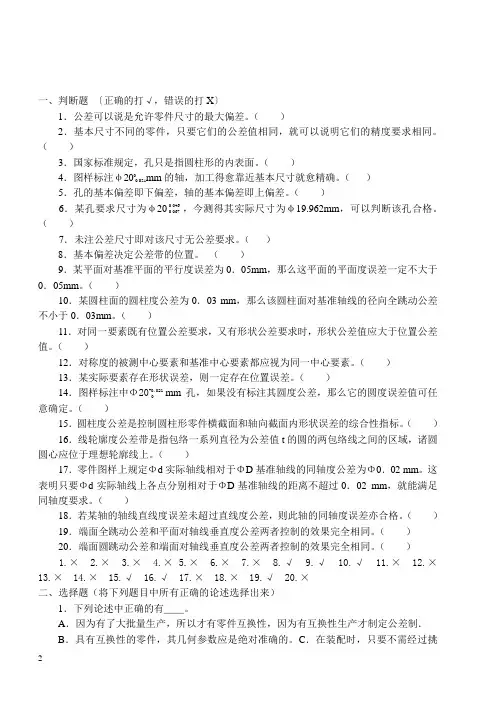

一、判断题〔正确的打√，错误的打X〕

1．公差可以说是允许零件尺寸的最大偏差。（）

2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（）

3．国家标准规定，孔只是指圆柱形的内表面。（）

4．图样标注φ200

mm的轴，加工得愈靠近基本尺寸就愈精确。（）

-0.021

5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。（）

6．某孔要求尺寸为φ，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。（）

7．未注公差尺寸即对该尺寸无公差要求。（）

8．基本偏差决定公差带的位置。（）

9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。（） 10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。（）

11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。（）

12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。（）

13．某实际要素存在形状误差，则一定存在位置误差。（）

mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。（）

14．图样标注中Φ20+

15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（）

16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。（）

17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。（）

完整版互换性习题及答案.doc

第⼀章绪论

1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中⼀个普遍遵守原则？列举互换性应⽤实例。（⾄少三个）。答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使⽤要求的⼀种特性。

（2）因为互换性对保证产品质量，提⾼⽣产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中⼀个普遍遵守的原则。

（3）列举应⽤实例如下：

a、⾃⾏车的螺钉掉了，买⼀个相同规格的螺钉装上后就能照常使⽤。

b、⼿机的显⽰屏坏了，买⼀个相同型号的显⽰屏装上后就能正常使

⽤。

c、缝纫机的传动带失效了，买⼀个相同型号的传动带换上后就能照

常使⽤。

d、灯泡坏了，买⼀个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适⽤于什么场合？

答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是⼀批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满⾜预定要求。⽽不完全互换是零件加⼯好后，通过测量将零件按实际尺⼨的⼤⼩分为若⼲组，仅同⼀组内零件有互换性，组与组之间不能互换。b、当装配精度要求较⾼时，采⽤完全互换将使零件制造精度要求提⾼，加⼯困难，成本增⾼；⽽采⽤不完全互换，可适当降低零件的制造精度，使之便于加⼯，成本降低。

（3）适⽤场合：⼀般来说，使⽤要求与制造⽔平，经济效益没有⽭盾时，可采⽤完全互换；反之，采⽤不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？

答：（1）公差是零件⼏何参数误差的允许范围。

习题

第一章：

一、判断题（正确的打J,错误的打X）

1.公差可以说是允许零件尺寸的最大偏差。（X ）

2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（X ）

3.国家标准规定，孔只是指圆柱形的内表面。（X ）

4.从制造角度讲，基孔制的特点是先加工孔，基轴制的特

点是先加工轴.（X）

5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。（）

6.有相对运动的配合应选用间隙配合，无相对运动的配合应选用过盈配合

（X ）

7.未注公差尺寸即对该尺寸无公差要求。（X ）

8.某一配合，其配合公差等于孔与轴的尺寸公差之和。（V ）

9.最大实体尺寸是孔和轴的最大极限尺寸的总称。

（X ）

10.公差值可以是正的或负的。（X ）

11.实际尺寸等于基本尺寸的零件必定合格。

（X ）

12.因为公差等级不同，所以650H7与6 50H8的基本偏差值不相等。（X ）

13.尺寸公差大的一定比尺寸公差小的公差等级低。

（）

14.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。（X ）

15.标准公差的数值与公差等级有关，而与基本偏差无关。（V ）

16.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。（X ）

17.配合H7/g6 比H7/s6 要紧.（X ）

18.基轴制过渡配合的孔，其下偏差必小于零.（V ）

1、零件的基本尺寸越靠近基本尺寸，零件就越精确。（X ）

2、某图样上标注有中20*°33 ,该孔为基孔制的孔。

（V ）

3、零件的公差值越小，零件的精度就越高。（X）

4、过渡配合包括最大间隙为零和最大过盈为零的配合。（X ）

一．判断题（正确的打√，错误的打×）

l．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。（）

2．图样标注φ30 +0.033 0mm的孔，可以判断该孔为基孔制的基准孔。（）

3．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。（）

5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。（）

6．配合H7/g6比H7/s6要紧。（）

7．孔、轴公差带的相对位置反映加工的难易程度。（）

8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。（）

9．基轴制过渡配合的孔，其下偏差必小于零。（）

10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。（）

11．工作时孔温高于轴温，设计时配合的过盈量应加大。（）

12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。（）

13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。（）

14．配合公差的大小，等于相配合的孔轴公差之和。（）

15．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。（）

16．滚动轴承内圈与轴的配合，采用基孔制。（）

17．滚动轴承内圈与轴的配合，采用间隙配合。（）

18．滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。（）

19．0级轴承应用于转速较高和旋转精度也要求较高的机械中。（）

20．滚动轴承国家标准将内圈内径的公差带规定在零线的下方。（）

21．滚动轴承内圈与基本偏差为g的轴形成间隙配合。（）

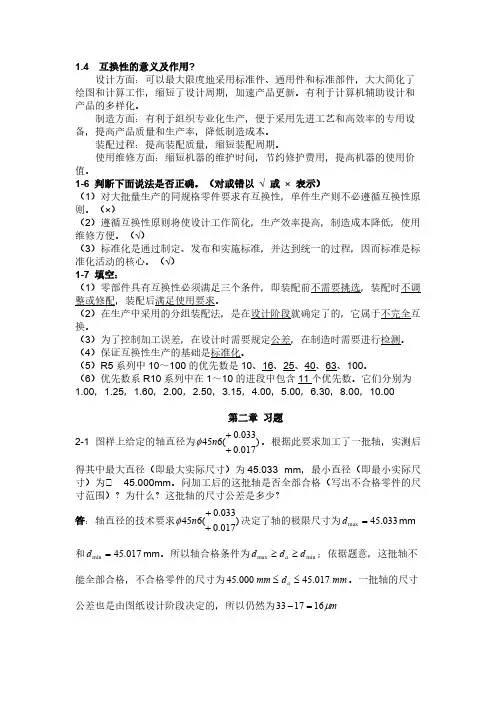

1.4 互换性的意义及作用?

设计方面：可以最大限度地采用标准件、通用件和标准部件，大大简化了绘图和计算工作，缩短了设计周期，加速产品更新。有利于计算机辅助设计和产品的多样化。

制造方面：有利于组织专业化生产，便于采用先进工艺和高效率的专用设备，提高产品质量和生产率，降低制造成本。

装配过程：提高装配质量，缩短装配周期。

使用维修方面：缩短机器的维护时间，节约修护费用，提高机器的使用价值。 1-6 判断下面说法是否正确。（对或错以 √ 或 × 表示）

（1）对大批量生产的同规格零件要求有互换性，单件生产则不必遵循互换性原则。（×）

（2）遵循互换性原则将使设计工作简化，生产效率提高，制造成本降低，使用维修方便。（√）

（3）标准化是通过制定、发布和实施标准，并达到统一的过程，因而标准是标准化活动的核心。（√）

1-7 填空：

（1）零部件具有互换性必须满足三个条件，即装配前不需要挑选，装配时不调整或修配，装配后满足使用要求。 （2）在生产中采用的分组装配法，是在设计阶段就确定了的，它属于不完全互换。 （3）为了控制加工误差，在设计时需要规定公差，在制造时需要进行检测。

（4）保证互换性生产的基础是标准化。

（5）R5系列中10～100的优先数是10、16、25、40、63、100。

（6）优先数系R10系列中在1～10的进段中包含11个优先数。它们分别为1.00，

1.25，1.60，

2.00，2.50，

3.15，

4.00，

5.00，

6.30，8.00，10.00

第二章 习题

2-1 图样上给定的轴直径为)017

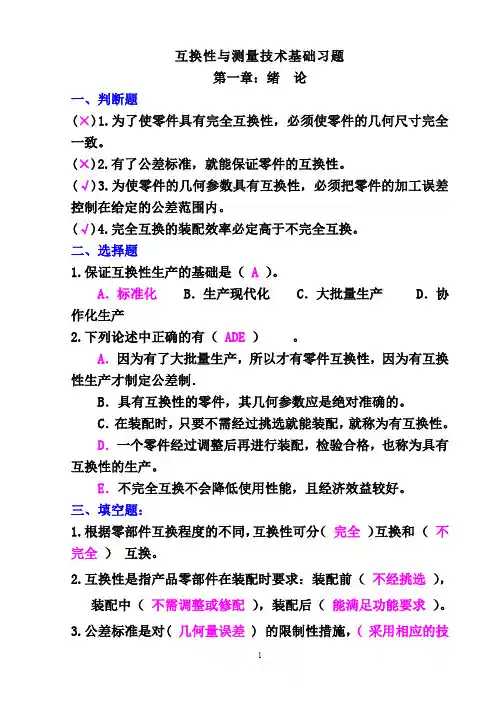

互换性与测量技术基础习题

第一章:绪论

一、判断题

(×)1.为了使零件具有完全互换性,必须使零件的几何尺寸完全一致。

(×)2.有了公差标准,就能保证零件的互换性。

(√)３.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的公差范围内。

(√)4．完全互换的装配效率必定高于不完全互换。

二、选择题

１.保证互换性生产的基础是( A )。

A．标准化B．生产现代化 C．大批量生产 D.协作化生产

2.下列论述中正确的有( ADE ) 。

A.因为有了大批量生产,所以才有零件互换性,因为有互换性生产才制定公差制.

B．具有互换性的零件,其几何参数应是绝对准确的。

C.在装配时,只要不需经过挑选就能装配,就称为有互换性。

D.一个零件经过调整后再进行装配，检验合格,也称为具有互换性的生产。

E．不完全互换不会降低使用性能，且经济效益较好。

三、填空题:

1.根据零部件互换程度的不同，互换性可分（完全)互换和 ( 不完全 ) 互换。

2．互换性是指产品零部件在装配时要求:装配前（不经挑选),装配中（不需调整或修配）,装配后( 能满足功能要求)。3．公差标准是对(几何量误差) 的限制性措施,( 采用相应的技

术措施)是贯彻公差与配合制的技术保证。

4.优先数系的基本系列有: （R5 ) ( R10 ) ( R２0) （Ｒ

40)和Ｒ80,

（

（

( ) （）和（）。

5.公差类型有（尺寸（角度)）公差，（形状)公差,(位置）公差和(表面粗糙度)。

6.零件几何要求的允许误差称为（几何量公差)，简称（公差)。

四、问答题：

1．什么叫互换性？它在机械制造业中有何作用?

1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

（3）列举应用实例如下：

a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。

b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使

用。

c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照

常使用。

d、灯泡坏了，买一个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？

答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？

答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

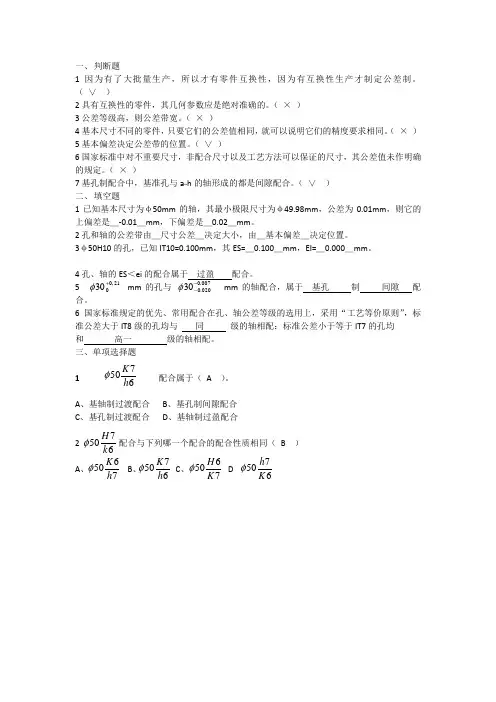

一、 判断题

1因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制。 （ ∨ ）

2具有互换性的零件，其几何参数应是绝对准确的。（ × ） 3公差等级高，则公差带宽。（ × ） 4基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（ × ） 5基本偏差决定公差带的位置。（ ∨ ） 6国家标准中对不重要尺寸，非配合尺寸以及工艺方法可以保证的尺寸，其公差值未作明确的规定。（ × ） 7基孔制配合中，基准孔与a ~h 的轴形成的都是间隙配合。（ ∨ ） 二、 填空题

1已知基本尺寸为φ50mm 的轴，其最小极限尺寸为φ49.98mm ，公差为0.01mm ，则它的上偏差是＿-0.01＿mm ，下偏差是＿0.02＿mm 。

2孔和轴的公差带由＿尺寸公差＿决定大小，由＿基本偏差＿决定位置。 3φ50H10的孔，已知IT10=0.100mm ，其ES=＿0.100＿mm ，EI=＿0.000＿mm 。

4孔、轴的ES ＜ei 的配合属于 过盈 配合。

5 mm 的孔与 mm 的轴配合，属于 基孔 制 间隙 配合。

6国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“工艺等价原则”，标准公差大于IT8级的孔均与 同 级的轴相配：标准公差小于等于IT7的孔均 和 高一 级的轴相配。 三、单项选择题

1 配合属于（ A ）。

A 、基轴制过渡配合

B 、基孔制间隙配合

C 、基孔制过渡配合

D 、基轴制过盈配合

2 配合与下列哪一个配合的配合性质相同（ B ）

A 、

B 、

C 、 D

注：学生不得在草稿纸上答题，答题不得超出框体

。

姓名：

5分）

10分）

考试课程：互换性与技术测量

学号：姓名：

注

：

学

生

不

得

在

草

稿

纸

上

答

题

，

答

题

不

得

超

出

框

体

。

四．标注与改错题（共18分，按具体要求答题）

1.试将下列各项几何公差要求标注在所示的图上。（8分）

（1）Φ100h8圆柱面对Φ40H7孔轴线的径向圆跳动公差为0.025mm。

（2）Φ40H7孔圆柱度公差为0.007mm。

（3）左右两凸台端面对Φ40H7孔轴线的圆跳动公差为0.012mm。

（4）轮毂键槽（中心面）对Φ40H7孔轴线的对称度公差为0.02mm。

解：

。（10 分）

考试课程：互换性与技术测量

注：学生不得在草稿纸上答题，答题不得超出框体。

（共15

有一孔、轴配合，基本尺寸D=60mm，配合公差为49μm，最大间隙为19μm 的公差为30μm，轴的下偏差为+11μm。试求ES、EI、es、Th及Ymax

轴公差带示意图，说明其配合性质。

解：

学号：姓名：

注：学生不得在草稿纸上答题，答题不得超出框体。

（8分）2分

考试课程：互换性与技术测量班级：学号：姓名：注

：

学

生

不

得

在草稿纸上答题，答题不得超出框体。给分标准：圆度去掉基准A，2分，同轴度指引线对齐尺寸线，1

分，加φ1分；圆柱度错开尺寸线，1分，去掉φ1分；AB字母

对准尺寸线各1分；全跳动错开尺寸线1分，基准加B1分。

五．综合计算题（共15分，要求步骤清晰、计算完整、结论明确）

有一孔、轴配合，基本尺寸D=60mm，配合公差为49μm，最大

间隙为19μm，孔的公差为30μm，轴的下偏差为+11μm。试求ES、

互换性试题及答案

福建农林大学考试试卷()卷

200——200学年第学期

课程名称：互换性与技术测量考试时间120 分钟

_____________ 专业 _________ 年级______ 班学号 _________________ 姓名

B

一.是非题(每小题1分，共10分)

对的打“X”、错的打

1 •为了实现互换性，零件的公差应规定得越小越好。

()

2 .基本偏差a〜h与基准孔构成间隙配合，其中h配合最松。

()

3. 基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精确要求相同。

()

4. 图样标注/rnmnm勺轴，加工得愈靠近基本尺寸就愈精确。

( )

5. 有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

( )

6. 某孔标注为①100 0.007 E ，今测得该孔各横截面形状正确，实际尺寸处处皆为

100.003mm轴线直线度误差为①0.004mm则该孔是合格。

(T )

7 •采用包容原则后，只要零件的实际尺寸处处在其极限尺寸范围内，则零件的实

体也就不会超越给出的理想边界。

(F )

8 •圆柱度公差带的形状是一个圆柱。

(F )

9 •高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。

()

10. Ra Rz、Ry是与微面不平高度特性有关的参数，一般情况下，意

选用，在常用的参数值范围内，国际推荐优先选用Ra0 )

二选择题(每小题2分，共20分)

(请把正确的选项填在括号内)

1 .标准公差值与______ 有关。

() A、等级；E、基本尺寸和基本偏差；

C、公差等级和配合性质；

D、基本偏差和配合性质
