L298电机驱动芯片资料

L298N的详细资料驱动直流电机和步进电机电机驱动电路；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为驱动原理图--------------------------------------------------------L298N电机驱动模块图•••1.1 实物图••1.2 原理图•••1.3 各种电机实物接线图•••1.4 各种电机原理图•••1.5 模块接口说明•••L298N电机驱动模块图1.1 实物图正面背面1.2 原理图1.3 各种电机实物接线图直流电机实物接线图4相步进电机实物接线图3相步进电机实物接线图1.4各种电机原理图直流电机原理图步进电机原理图1.5 模块接口说明+5V：芯片电压5V。

VCC：电机电压，最大可接50V。

GND：共地接法。

A-~D-：输出端，接电机。

A~D+ ：为步进电机公共端，模块上接了VCC。

EN1、EN2：高电平有效，EN1、EN2分别为IN1和IN2、IN3和IN4的使能端。

IN1~ IN4：输入端，输入端电平和输出端电平是对应的。

1和15和8引脚直接接地，4管脚VS接2.5到46的电压，它是用来驱动电机的，9引脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3, 输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。

是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。

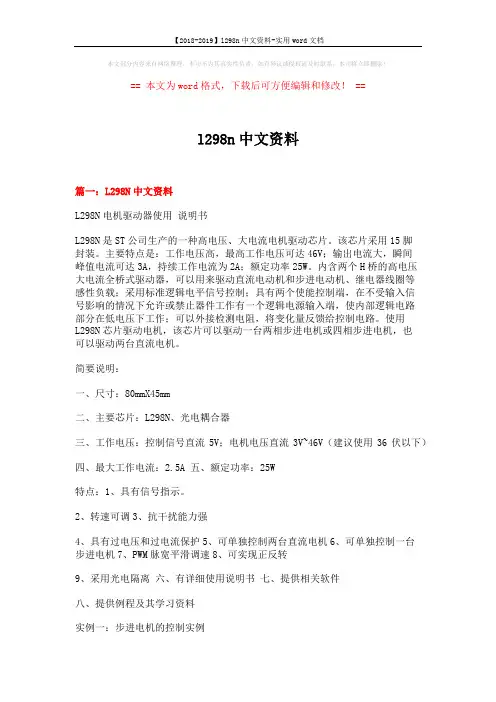

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==l298n中文资料篇一：L298N中文资料L298N电机驱动器使用说明书L298N是ST公司生产的一种高电压、大电流电机驱动芯片。

该芯片采用15脚封装。

主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。

内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。

使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。

简要说明：一、尺寸：80mmX45mm二、主要芯片：L298N、光电耦合器三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）四、最大工作电流：2.5A 五、额定功率：25W特点：1、具有信号指示。

2、转速可调3、抗干扰能力强4、具有过电压和过电流保护5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采用光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。

步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。

一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。

2、电机的总转动角度由输入脉冲数决定。

3、电机的转速由脉冲信号频率决定。

二、步进电机的驱动电路根据控制信号工作，控制信号由单片机产生。

L298N电机驱动器使用说明书L298N是ST公司生产的一种高电压、大电流电机驱动芯片。

该芯片采用15脚封装。

主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。

内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。

使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。

简要说明：一、尺寸：80mmX45mm二、主要芯片：L298N、光电耦合器三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）四、最大工作电流：五、额定功率：25W特点：1、具有信号指示。

2、转速可调3、抗干扰能力强4、具有过电压和过电流保护5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采用光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。

步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。

一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。

2、电机的总转动角度由输入脉冲数决定。

3、电机的转速由脉冲信号频率决定。

二、步进电机的驱动电路根据控制信号工作，控制信号由单片机产生。

(或者其他信号源)如图：按CTRL并点击（L298N驱动器与直流电机接线图）三、基本原理作用如下：两相四拍工作模式时序图：(1)控制换相顺序1、通电换相这一过程称为脉冲分配。

驱动芯片L298N的介绍-CAL-FENGHAI.-(YICAI)-Company One1驱动芯片L298N的介绍L298是SGS(通标标准技术服务有限公司)公司的产品，比较常见的是15脚Multiwatt封装的L298N，内部包含4通道逻辑驱动电路。

是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。

其引脚排列如上图中所示。

：L298N的引脚9为LOGIC SUPPLY VOLTAGE Vss，即逻辑供应电压。

引脚4为SUPPLY VOLTAGE Vs，即驱动部分输入电压。

Vss电压要求输入最小电压为4.5V，最大可达36V；Vs电压最大值也是36V，但经过我的实验，Vs电压应该比Vss电压高，否则有时会出现失控现象。

它的引脚2，3，13，14为L298N芯片输入到电动机的输出端，其中引脚2和3能控制两相电机，对于直流电动机，即可控制一个电动机。

同理，引脚13和14也可控制一个直流电动机。

引脚6和11脚为电动机的使能接线脚。

引脚5，7，10，12为单片机输入到L298N芯片的输入引脚。

下表是其使能、输入引脚和输出引脚的逻辑关系：EN A（B）IN1（IN3）IN2（IN4）电机运行情况H H L正转H L H反转H同IN2（IN4）同IN1（IN3）快速停止L X X停止控制使能引脚ENA或者ENB就可以实现PWM脉宽速度调整。

1脚和15脚可单独引出连接电流采样电阻器，形成电流传感信号，也可以直接接地。

在可设计中就将它们直接接地。

L298N是内含二个H桥的高电压大电流双全桥式驱动器可驱动46v,2A以下电机,1和15脚可单独引出接电流采样电阻器,形成电流传感信号.接错无法控制电机.引脚8为芯片的接地引脚，它与L298N芯片的散热片连接在一起。

由于本芯片的工作电流比较大，发热量也比较大，所以在本芯片的散热片上又连接了一块铝合金，以增大它的散热面积。

L298简介2010-05-23 06:41L298N 为SGS-THOMSON Microelectronics 所出产的双全桥步进电机专用驱动芯片( Dual Full-Bridge Driver ) ，内部包含4信道逻辑驱动电路，是一种二相和四相步进电机的专用驱动器，可同时驱动2个二相或1个四相步进电机，内含二个H-Bridge 的高电压、大电流双全桥式驱动器，接收标准TTL逻辑准位信号，可驱动46V、2A以下的步进电机，且可以直接透过电源来调节输出电压；此芯片可直接由单片机的IO端口来提供模拟时序信号，但在本驱动电路中用L297 来提供时序信号，节省了单片机IO 端口的使用。

L298N 之接脚如图9 所示，Pin1 和Pin15 可与电流侦测用电阻连接来控制负载的电路； OUTl、OUT2 和OUT3、OUT4 之间分别接2 个步进电机；input1~input4 输入控制电位来控制电机的正反转；Enable 则控制电机停转。

图9 L298引脚图图10 L298 内部逻辑图L298 ABSOLUTE MAXIMUM RATINGS 绝对最大额定值：Symbol符号Parameter 参数Value数VS Power Supply 电源50VSS Logic Supply Voltage 电源电压7VI,Ven Input and Enable Voltage 输入电压和启用–0.3 tIO 峰值输出电流(每通道)非重复性(t= 100ms) 3 重复(80% on –20% off; ton = 10ms) 2.5 直流运行 2Vsens Sensing Voltage 感应电压–1 toPtot Total Power Dissipation (Tcase=75℃)总功率耗散(Tcase=75 ℃)25Top Junction Operating Temperature 结工作温度–25 to 130Tstg,Tj Storage and Junction Temperature 储存温度–40 toL298 PIN FUNCTIONS (refer to the block diagram) 引脚功能（请参阅框图）：L298 ELECTRICAL CHARACTERISTICS(VS=42V;VSS=5V,Tj=25℃; unless图11 L298 外形图L297/L298组合应用实例：297 加驱动器组成的步进电机控制电路具有以下优点：使用元件少，组件的损耗低，可靠性高体积小，软件开发简单，并且计算机(或单片机)硬件费用大大减少。

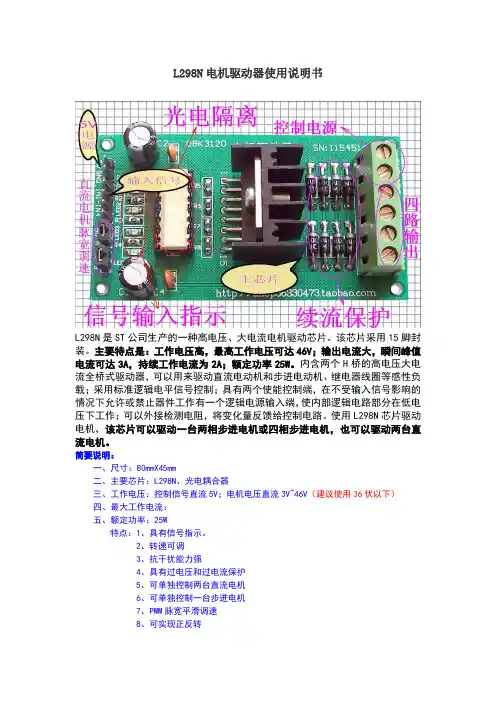

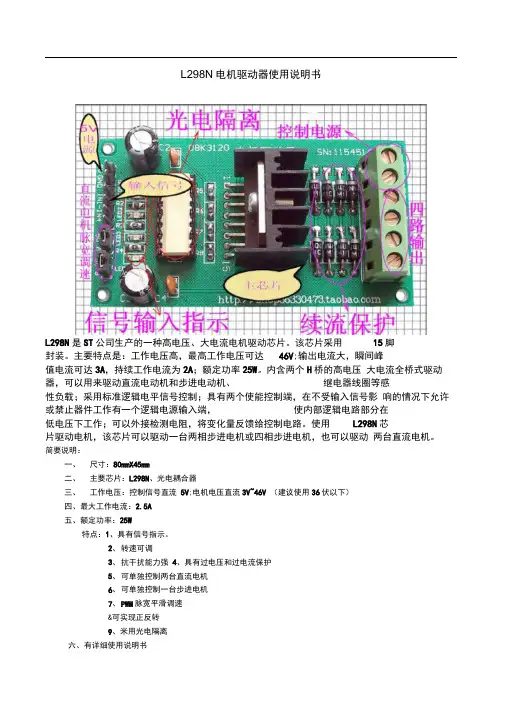

L298N 电机驱动器使用说明书L298N 是ST 公司生产的一种高电压、大电流电机驱动芯片。

该芯片采用 15脚 封装。

主要特点是：工作电压高，最高工作电压可达 46V ;输出电流大，瞬间峰值电流可达3A ，持续工作电流为2A ；额定功率25W 。

内含两个H 桥的高电压 大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、 继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影 响的情况下允许或禁止器件工作有一个逻辑电源输入端， 使内部逻辑电路部分在 低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。

使用 L298N 芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动 两台直流电机。

简要说明：一、 尺寸：80mmX45mm二、 主要芯片：L298N 、光电耦合器三、 工作电压：控制信号直流 5V ;电机电压直流3V~46V （建议使用36伏以下） 四、最大工作电流：2.5A 五、额定功率：25W特点：1、具有信号指示。

2、 转速可调3、 抗干扰能力强4、具有过电压和过电流保护5、 可单独控制两台直流电机6、 可单独控制一台步进电机7、 PWM 脉宽平滑调速 &可实现正反转 9、米用光电隔离六、有详细使用说明书|>'I1七、提供相关软件八、提供例程及其学习资料实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。

步进电机可分为反应式步进电机（简称VR、永磁式步进电机（简称PM和混合式步进电机（简称HB。

一、步进电机最大特点是：2、电机的总转动角度由输入脉冲数决定。

3、电机的转速由脉冲信号频率决定。

二、步进电机的驱动电路根据控制信号工作，控制信号由单片机产生。

（或者其他信号源）如图：按CTRL并点击（L298N驱动器与直流电机接线图）三、基本原理作用如下：两相四拍工作模式时序图：(1) 控制换相顺序1、通电换相这一过程称为脉冲分配。

L298N双H桥直流电
机驱动芯片
------------------------------------------作者xxxx
------------------------------------------日期xxxx
系统原理图如下：
产品参数：
1.驱动芯片：L298N双H桥直流电机驱动芯片
2.驱动部分端子供电范围Vs：＋5V～＋35V ；如需要板内取电，则供电范围Vs：+7V～+35V
3.驱动部分峰值电流Io：2A(驱动电机的电流)
4.逻辑部分端子供电范围Vss：＋5V～＋7V（可板内取电＋5V）
5.逻辑部分工作电流范围:0～36mA
6.控制信号输入电压范围：
低电平：－0.3V≤Vin≤1.5V
高电平：2.3V≤Vin≤Vss
7.使能信号输入电压范围：
低电平：－0.3≤Vin≤1.5V（控制信号无效）
高电平：2.3V≤Vin≤Vss（控制信号有效）
8.最大功耗：20W（温度T＝75℃时）
9.存储温度：－25℃～＋130℃
10.驱动板尺寸:55mm*49mm*33mm(带固定铜柱和散热片高度)
11.驱动板重量：33g
12.其他扩展：控制方向指示灯、逻辑部分板内取电接口。

不提供技术支持购买前请注意。

L298N芯片的介绍3.1 L298N芯片的介绍L298是ST公司生产的一种高电压、大电流电机驱动芯片。

该芯片的主要特点是:工作电压高，最高工作电压可达46V;输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器、线圈等感性负载；采用标准TTL逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作；有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。

3.1.1 L298的引脚功能L298芯片的引脚图如下图3.1，其引脚功能见表3.1图3.1 L298引脚图3.1.2 L298的典型应用表3.1 L298引脚功能表L298的运行参数表3.2 L198的运行参数L298的逻辑控制L298的逻辑控制见如下表3.3。

其中C、D分别为IN1、IN2或IN3、IN4；L为低电平，H 为高电平，※为不管是低电平还是高电平。

表3.3 L298对直流电机控制的逻辑真值表输入输出Ven=H C=H；D=L 正转C=L；D=H 反转C=D 制动Ven=L C=※；D=※没有输出，电机不工作L298有Mutiwatt15和PowerSO20两种封装MW.15的1、15和PowerSO的2、19用法一样，SEN1、SEN2分别为两个H桥的电流反馈脚，不用时可以直接接地（MW.15）2、3=(PowerSO)4、5,1Y1、1Y2输出端，与对κ淙攵耍ㄈ?A1与1Y1）同逻辑4=6，VS驱动电压，最小值须比输入的低电平电压高2.5v5、7=7、9，1A1、1A2输入端，TTL电平兼容6、11=8、14，1EN、2EN使能端，低电平禁止输出8=1、10、11、20，GND地9=12，Vss逻辑电源，4.5--7V10、12=13、15，2A1、2A2 输入端，TTL电平兼容13、14=16、17，2Y1、2Y2 输出端------=3、18，NC，无连接。

L298NL298N 是一种双 H-桥电机驱动芯片，可用于控制直流电机或步进电机。

它广泛应用于机器人、小车、无人机和其他需要精确控制电机的项目中。

本文将详细介绍L298N 的工作原理、连接方式以及一些常见问题的解决方法。

工作原理L298N 由两个 H-桥组成，每个 H-桥由四个开关管组成。

这些开关管由输入信号控制，以控制电机的转向和速度。

当两个开关管打开时，电机就会沿着一个方向旋转；当两个开关管关闭时，电机会沿着另一个方向旋转。

通过改变开关管的开闭状态和输入信号的时序，可以实现电机的精确控制。

连接方式L298N 的引脚功能如下所示：•EN1：使能电机1，用于控制电机1的转速。

•IN1、IN2：控制电机1的方向。

•EN2：使能电机2，用于控制电机2的转速。

•IN3、IN4：控制电机2的方向。

•VM：电机供电电源（4.8-35V）。

•GND：地。

•OUT1、OUT2：电机1输出。

•OUT3、OUT4：电机2输出。

以下是连接 L298N 的步骤：1.将VM连接到电机的正极，将地线连接到电机的负极。

2.将电机1的正极连接到OUT1，负极连接到OUT2。

3.将电机2的正极连接到OUT3，负极连接到OUT4。

4.使用导线将EN1连接到微控制器的输出引脚，以控制电机1的转速。

5.使用导线将IN1和IN2连接到微控制器的输出引脚，以控制电机1的转向。

6.使用导线将EN2连接到微控制器的输出引脚，以控制电机2的转速。

7.使用导线将IN3和IN4连接到微控制器的输出引脚，以控制电机2的转向。

常见问题与解决方法1. 电机运转不稳定这可能是由于电源供电不稳定或驱动芯片过热导致的。

解决方法包括：•使用稳定的电源供电。

确保电源电压在规定范围内。

•添加散热器以降低驱动芯片的温度。

•降低电机的负载，避免过度功率消耗。

2. 电机转向错误这可能是由于输入信号控制错误或引脚连接错误导致的。

解决方法包括：•检查输入信号的时序和引脚连接是否正确。

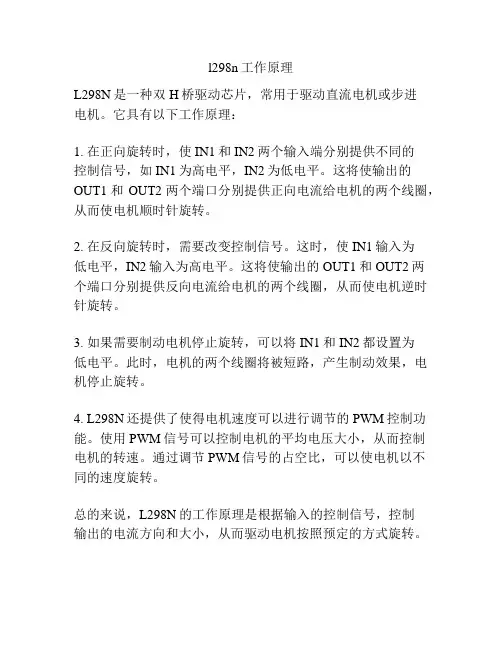

l298n工作原理
L298N是一种双H桥驱动芯片，常用于驱动直流电机或步进
电机。

它具有以下工作原理：
1. 在正向旋转时，使IN1和IN2两个输入端分别提供不同的
控制信号，如IN1为高电平，IN2为低电平。

这将使输出的OUT1和OUT2两个端口分别提供正向电流给电机的两个线圈，从而使电机顺时针旋转。

2. 在反向旋转时，需要改变控制信号。

这时，使IN1输入为
低电平，IN2输入为高电平。

这将使输出的OUT1和OUT2两
个端口分别提供反向电流给电机的两个线圈，从而使电机逆时针旋转。

3. 如果需要制动电机停止旋转，可以将IN1和IN2都设置为
低电平。

此时，电机的两个线圈将被短路，产生制动效果，电机停止旋转。

4. L298N还提供了使得电机速度可以进行调节的PWM控制功能。

使用PWM信号可以控制电机的平均电压大小，从而控制
电机的转速。

通过调节PWM信号的占空比，可以使电机以不
同的速度旋转。

总的来说，L298N的工作原理是根据输入的控制信号，控制
输出的电流方向和大小，从而驱动电机按照预定的方式旋转。

大总结L298N的详细资料驱动直流电机和步进电机电机驱动电路；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为驱动原理图--------------------------------------------------------L298N电机驱动模块图••1.1 实物图••1.2 原理图•••1.3 各种电机实物接线图•••1.4 各种电机原理图•••1.5 模块接口说明•••L298N电机驱动模块图1.1 实物图正面背面1.2 原理图1.3 各种电机实物接线图直流电机实物接线图4相步进电机实物接线图3相步进电机实物接线图1.4各种电机原理图直流电机原理图步进电机原理图1.5 模块接口说明+5V：芯片电压5V。

VCC：电机电压，最大可接50V。

GND：共地接法。

A-~D-：输出端，接电机。

A~D+ ：为步进电机公共端，模块上接了VCC。

EN1、EN2：高电平有效，EN1、EN2分别为IN1和IN2、IN3和IN4的使能端。

IN1~ IN4：输入端，输入端电平和输出端电平是对应的。

我正在用L298N驱动我的小车的两个直流减速电机，其实它很好用，1和15和8引脚直接接地，4管脚VS接2.5到46的电压，它是用来驱动电机的，9引脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3, 输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。

大总结L298N的详细资料驱动直流电机和步进电机电机驱动电路；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为驱动原理图--------------------------------------------------------L298N电机驱动模块图•1.1实物图•1.2原理图••1.3各种电机实物接线图••1.4各种电机原理图•1.5模块接口说明••L298N电机驱动模块图1.1实物图正面背面1.2原理图1.3各种电机实物接线图直流电机实物接线图4相步进电机实物接线图3相步进电机实物接线图1.4各种电机原理图直流电机原理图步进电机原理图1.5模块接口说明+5V：芯片电压5V。

VCC：电机电压，最大可接50V。

GND：共地接法。

A-~D-：输出端，接电机。

A~D+：为步进电机公共端，模块上接了VCC。

EN1、EN2：高电平有效，EN1、EN2分别为IN1和IN2、IN3和IN4的使能端。

IN1~IN4：输入端，输入端电平和输出端电平是对应的。

我正在用L298N驱动我的小车的两个直流减速电机，其实它很好用，1和15和8引脚直接接地，4管脚VS接2.5到46的电压，它是用来驱动电机的，9引脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3,输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。

电机驱动芯片L298N简介(中文资料) 编辑：D z3w.C o m文章来源：网络我们无意侵犯您的权益,如有侵犯请[联系我们]L298N简介(中文资料)LN298引脚图L298N是S G S公司的产品，内部包含4通道逻辑驱动电路。

是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准T T L逻辑电平信号，可驱动46V、2A以下的电机。

其引脚排列如图1中U4所示，1脚和15脚可单独引出连接电流采样电阻器，形成电流传感信号。

L298可驱动2个电机，O U T l、O U T2和O U T3、O U T4之间分别接2个电动机。

5、7、10、12脚接输入控制电平，控制电机的正反转，E N A，E N B接控制使能端，控制电机的停转。

1298的逻辑功能如表1所列。

表1L298N的逻辑功能E N A(B)I N l(I N3)I N2(I N4)电机运行情况H H L正转H L H反转H同同IN l(I N3)快速停止图9L298引脚图图10L298内部逻辑图L298A B S O L U T E M A X I M U M R AT I N G S绝对最大额定值：S y m b o l 符号P a r a m e t e r参数Va l u e数值单位V S P o w e r S u p p l y50VH压（引脚6，11）SI e n= L L o w Vo l t a g e E n a b l e C u r r e n t(p i n s6,11)低电平启动电流Ve n=L–1μAI e n= H H i g h Vo l t a g e E n a b l e C u r r e n t(p i n s6,11)高电平启动电流Ve n=H≤V S S–0.6V3010μAV C E s at(H)S o u r c e S a t u r a t i o n Vo l t a g eI L =1A0.951.351.7VI L =2A2 2.7V C E s at(L)S i n k S a t u r a t i o n Vo l t a g eI L =1A (5)0.851.2 1.6VI L =2A (5) 1.7 2.3V C E s at To t a l D r o pI L =1A (5)1.83.2VI L =2A (5) 4.9V s e n s S e n s i n g Vo l t a g e电流监测电压(引脚1，15)–1(1)2V。

L298N 电机驱动板L298N是意法半导体（STSemiconductor）集团旗下量产的一种双路全桥式电机驱动芯片，拥有工作电压高、输出电流大、驱动能力强、发热量低、抗干扰能力强等特点，通常用来驱动继电器、螺线管、电磁阀、直流电机以及步进电机。

什么是L298N？L298是L293电机驱动芯片的高功率、大电流版本，由Multiwatt 15封装，N是L298的封装标识符，另外还有其他两种不同类型的封装方式：L298N就是L298的立式封装，源自意法半导体集团旗下品牌产品，是一款可接受高电压、大电流双路全桥式电机驱动芯片，工作电压可达46V，输出电流最高可至4A，采用Multiwatt 15脚封装，接受标准TTL逻辑电平信号，具有两个使能控制端，在不受输入信号影响的情况下通过板载跳帽插拔的方式，动态调整电路运作方式，有一个逻辑电源输入端，通过内置的稳压芯片78MO5，使内部逻辑电路部分在低电压下工作，也可以对外输出逻辑电压5V，为了避免稳压芯片损坏，当使用大于12V驱动电压时，务必使用外置的5V接口独立供电。

L298N通过控制主控芯片上的I/O输入端，直接通过电源来调节输出电压，即可实现电机的正转、反转、停止，由于电路简单，使用方便，通常情况下L298N可直接驱动继电器（四路）、螺线管、电磁阀、直流电机（两台）以及步进电机（一台两相或四相）。

主要特点是：1.发热量低2.抗干扰能力强3.驱动能力强（高电压、大电流）4.可靠性高（使用大容量滤波电容，续流保护二极管可过热自断和反馈检测）5.工作电压高（最高可至46V）6.输出电流大（瞬间峰值电流可达3A，持续工作电流为2A）7.额定功率25W（电压 X 电流）具体规格参数：技术参数1.电源电压(DC) 46.0V (max)2.输出接口数 43.输出电压 46 V4.输出电流 2 A5.通道数 26.针脚数 157.耗散功率 25000 mW8.输出电流(Max) 4 A9.工作温度(Max) 130 ℃10.工作温度(Min) -25 ℃11.耗散功率(Max) 25000 mW12.电源电压 4.5V ~ 7V13.电源电压(Max) 7 V14.电源电压(Min) 4.5 V封装参数1.安装方式 Through Hole2.引脚数 153.封装 Multiwatt-15外形尺寸1.长度 19.6 mm2.宽度 5 mm3.高度 10.7 mmL298N 电路图 | 封装图 | 封装焊盘图 | 引脚图L298N 电路图L298N是双H桥电路设计的哦，通过控制H桥上的电流流转方向达到对直流电机的方向进行控制，关于H桥电流感应详细控制这块，可以移步到这里：Current Sensing in an H-Bridge.pdfL298N 封装图L298N 封装焊盘图L298N 引脚图关于L298N模块更多详细信息，可以下载附件（来源ST官网）：Dualfull-bridge driver.pdf好了，前面说了一大堆关于L298N电机芯片，接下来重点讲述电机驱动板，红板…L298N 电机驱动板市场上有很多型号的L298N电机驱动板，使用方式基本没有多大变化，主要差别在于电路图布局上不一样，大家使用的时候稍微注意一下，如下图：另外我们用使用最多，也是最常见的红板L298N来做示例，另外初学者建议从零部件开始学起，弄懂基本原理，像一些扩展板新手不建议拿来主义，还是自己装螺丝、拧铜线，从基础理论、实践开始做起一睹L298N芳容吧L298N电机驱动版主要由两个核心组件构成：1.L298N 驱动芯片2.78M05 稳压器1、L298N 驱动芯片关于L298芯片这里不再重复讲述，不懂的同学再往回看，开篇已经陈述过了；黑色散热片直接与L298 驱动芯片连接，散热片是一种无源热交换器，可将电子或机械设备产生的热量传递到流体介质中（空气或液体冷却剂），对芯片起到一定的散热作用，类似电脑中的风扇2、78M05 稳压器78M05是一种三端口电流正固定电压稳压器，这些端子分别是输入端子、公共端子和输出端子，使用平面外延制造工艺构造，以TO-220形式封装，输出电流的最大值为500mA，输入偏置电流为3.2mA，输入电压的最大值为35V，由于其具有在过流过热时关断的保护功能，在现实中被广泛使用本篇并非78M05主场，更多关于78M05稳压模块请查阅官方文档，附一个78M系列数据手册：ST_78M05DataSheet.pdf稳压模块能否生效完全取决于5V使能跳帽是否启用（拔掉禁用、插入启用，默认是板载连通的），这里分两种情况，接通和未接通：**板载跳帽：**当电源小于或等于12V时，内部电路将由稳压器供电，并且5V引脚作为微控制器供电的输出引脚，即：VCC 作为7805的输入，5V是7805的输出，从而可以为板载提供5v电压，为外部电路供电使用**拔掉跳帽：**当电源大于12V时，拔掉跳帽，并且应通过5V端子单独为内部供电，即：VCC不作为7805的输入，而+5v 由外部电路提供，此时就需要两个供电电源，VCC和+5V注意事项：1.**7V<U<12V：**当使用驱动电压（上图标识为12V，实际可以接受的输入范围是 7-12V）为7V-12V的时候，可以使能板载（就是图中板载5V使能）的5V逻辑供电，当使用板载5V供电之后，接口中的+5V供电不要输入电压，如果强行供电，有可能会烧坏右侧电容，但可以直接5V电压供外部使用，一般引出来直接给开发板供电，比如：Arduino2.**12V<U<=24V：**芯片手册中提出可以支持到35v，但是按照经验一般298保守应用最大电压支持到24V已经很牛了，如果要驱动额定电压为18V的电机，首先必须拔除板载5V输出使能的跳帽，然后在5V输出端口外部接入5V电压对L298N内部逻辑电路供电。

电源模块L298N
L298N是SGS公司的产品,内部包含4 通道逻辑驱动电路,是一种二相和四相电机的专用驱动器,即内含二个H桥（图3-5）的高电压大电流双全桥式驱动器,接收标准TTL逻辑电平信号,可驱动46V、2A以下的电机。

其引脚排列如表3-3中所示,1脚和15脚可单独引出连接电流采样电阻器,形成电流传感信号。

L298N 可驱动2个电机OUT1，OUT2和OUT3、OUT4之间分别接2个电动机。

5、7、10、12脚接输入控制电平,控制电机的正反转,ENA,ENB接控制使能端,控制电机的停转。

如图3-6所示,单片机输出二组PWM波,每一组PWM波用来控制一个电机的速度,另外二个I/O口可以控制电机的正反转,控制方法与控制电路都比较简单。

即P1.7、P1.6控制左电机的方向,输入P1.0的PWM1控制左电机的速度；P1.5、P1.4控制右电机的方向,输入P1.1的PWM2 控制右电机的速度。

由于电机在正常工作时对电源的干扰很大,只用一组电源时会影响单片机的正常工作,所以选用双电源供电。

一组5V电源给单片机和控制电路供电,另外一组5V、9V电源给L298N的+VCC、+VS供电。

[4][9]
L298N引脚功能如表3-3所列。

表3-3 L298N引脚及功能。

L298N电机驱动器使用说明书L298N是ST公司生产的一种高电压、大电流电机驱动芯片。

该芯片采用15脚封装。

主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。

内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。

使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。

简要说明：一、尺寸：80mmX45mm二、主要芯片：L298N、光电耦合器三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）四、最大工作电流：2.5A五、额定功率：25W特点：1、具有信号指示。

2、转速可调3、抗干扰能力强4、具有过电压和过电流保护5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采用光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。

步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。

一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。

2、电机的总转动角度由输入脉冲数决定。

3、电机的转速由脉冲信号频率决定。

二、步进电机的驱动电路根据控制信号工作，控制信号由单片机产生。

(或者其他信号源)三、基本原理作用如下：两相四拍工作模式时序图：(1)控制换相顺序1、通电换相这一过程称为脉冲分配。

例如：1、两相四线步进电机的四拍工作方式，其各相通电顺序为(A-B-A’－B’)通电控制脉冲必须严格按照这一顺序分别控制A,B相的通断。
