天沟计算书
计算依据是《给水排水设计手册》第二册[室内给水排水]
〖已知参数:〗
计算所在省（直辖市）: 江西
计算所在城市: 吉安
计算暴雨量重现期: 1年
天沟长度: 8.1m
计算坡长: 16m
天沟槽宽: 0.4m
积水深度: 0.22mm
天沟表面粗糙系数: 0.015
天沟坡度: 0.003
〖天沟排水计算〗
根据《手册》表8-4查得该地区降雨强度:4.15升/秒*100平方米
※天沟过水断面积
根据下面公式a得:
(公式a) 天沟过水断面积为:0.09平方米
※湿周
根据下面公式b得:
(公式b) 湿周为:0.84m
※水力半径
根据下面公式c得:
(公式c) 水力半径为:0.10m
※水流速度
根据《手册》公式8-4得:
(公式8-4) 水流速度:0.81m/s
※天沟排水量
根据下面公式d得:
(公式d) 天沟排水量:71.41升/秒
※天沟汇水面积
根据《手册》公式8-6得:
(公式8-6) 天沟汇水面积:129.60平方米
※暴雨量计算
根据下面公式e得:
(公式e)
暴雨量计算:5.38升/秒
暴雨量能排除，天沟大小满足！
※落水管选择
根据《手册》表8-2:
直径为75的立管允许排水量为10.0升/秒
满足排水要求。
计算结束！
雨水排水天沟计算
备注说明
0.02388
×i
1/2
/N(m/s)
5、彩钢板的磨擦系数：N=0.0125 6、天沟的排水坡度：i=1/1000(一般取0.001) 7、天沟宽度：W(m) 8、天沟深度：H(m) 9、天沟的最大水深：Hw(m)(通常取0.8H) 1、雨水斗的泄流量：qd=K1×S×H/3600(L/s) 2、屋面蓄积能力系数：K=2.0 3、屋面汇水面积：S=B×L(m2)=8×40 4、小时降雨厚度：H 1、落水管的排水量计算公式：Qd=M×Ad×(2gHw)1/2(m3/s) 2、落水管根数：M 3、落水管外径：d(m) 4、落水口面积：Ad(m ) 5、重力加速度：g=9.8m/m2 6、天沟最大水深：Hw(m)(通常取0.8H) 1、天沟排水量=：Qg>屋面的雨水量Qr 2、落水管的排水量：Qd>屋面的雨水量Qr
2
0.003
yes yes yes yes yes yes yes N0 yes yes yes yes N0 yes yes yes
坡度变化，水量调整
最小不得小于0.003
0.0177 9.8 0.1368
yes yes yes yes yes yes
Kaiser结论：
1、天沟坡度0.001太小，规范要求最低0.003，一般取0.005。 2、雨水管的流量不能代表雨水斗的流量，请提供雨水斗的流量。
天沟深度与落水管管径之较核_不锈钢水槽
天沟之排水速度Vg 可由曼 宁公式得 Vg= **** ****ห้องสมุดไป่ตู้*********** 天沟之断面面积Ag= 天沟之周长P= 水力半径为：R= **** **************** 3 落水管数量 m= 4 落水管断面积A0=
0.07650 0.81 0.09444 1 0.01767
单位：m 单位：m 单位：m 单位：m 单位：m
较核：
屋面之雨水量为： Q= 天沟之流量为： Qg= 落水管之流量为：QD=
0.0365 0.0401 0.0456
Q=A*I Qg=Vg*Ag QD=m*A0*（2*g*H）0.5
单位：m3/s 单位：m3/s 单位：m3/s
说明 结论 较核过程： 1 2

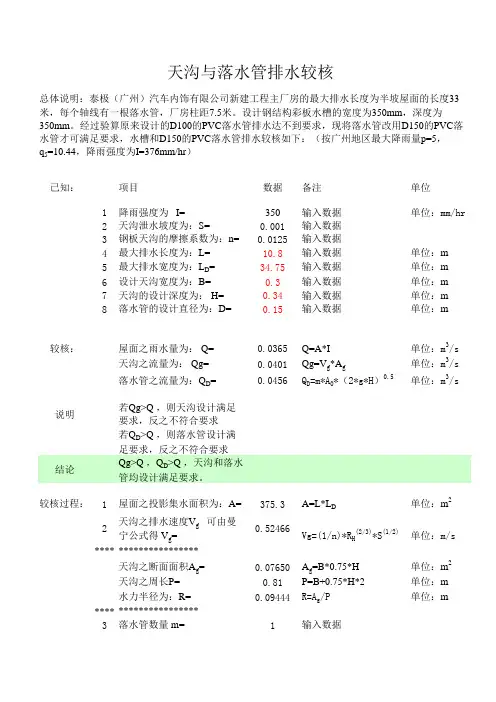

天沟与落水管排水较核
总体说明：泰极（广州）汽车内饰有限公司新建工程主厂房的最大排水长度为半坡屋面的长度33 米，每个轴线有一根落水管，厂房柱距7.5米。设计钢结构彩板水槽的宽度为350mm，深度为 350mm。经过验算原来设计的D100的PVC落水管排水达不到要求，现将落水管改用D150的PVC落 水管才可满足要求，水槽和D150的PVC落水管排水较核如下：（按广州地区最大降雨量p=5， q5=10.44，降雨强度为I=376mm/hr） 已知： 1 2 3 4 5 6 7 8 项目 降雨强度为 I= 天沟泄水坡度为：S= 钢板天沟的摩擦系数为：n= 最大排水长度为：L= 最大排水宽度为：LD= 设计天沟宽度为：B= 天沟的设计深度为： H= 落水管的设计直径为：D= 数据 350 0.001 0.0125 10.8 34.75 0.3 0.34 0.15 备注 输入数据 输入数据 输入数据 输入数据 输入数据 输入数据 输入数据 输入数据 单位 单位：mm/hr
落水管个数如何确定计算
来自百度文库
D 落水管管径 （CM) H 每小时最大降雨量(mm／h)
10
151
在工程实践中，设置落水管间的距离(天沟内流水距离)以10-15m为宜。160平方米的房子我估计随便哪边的总开间
这样前后综合考虑，一根落水管是没问题。
F 单根落水管允许集水面积 290.066
固定系数 438
水面积为： 则至少要设置4根落水管。所以大概判断你们160平方米要一根落水管没问题。 宜。160平方米的房子我估计随便哪边的总开间和总进深都差不多15来米左右。
屋面落水管的布置 F=438D2/H． 式中 F--单根落水管允许集水面积(水平投影面积)； D--落水管管径(cm，采用方管时面积可换算)； H--每小时最大降雨量(mm／h，由当地气象部门提供)。 例：某地H=145mm／h，落水管径D=lOcm，每个落水管允许集水面积为： F=438 x 102/145=302．07(m2) 若某建筑的屋顶集水面积(屋顶的水平投影面积)为1000m2，则至少要设置4根落水管。所以大概判断你们16
D 落水管管径 （CM) H 每小时最大降雨量(mm／h)
10
151
在工程实践中，设置落水管间的距离(天沟内流水距离)以10-15m为宜。160平方米的房子我估计随便哪边的总开间
这样前后综合考虑，一根落水管是没问题。
F 单根落水管允许集水面积 290.066
固定系数 438
水面积为： 则至少要设置4根落水管。所以大概判断你们160平方米要一根落水管没问题。 宜。160平方米的房子我估计随便哪边的总开间和总进深都差不多15来米左右。
屋面落水管的布置 F=438D2/H． 式中 F--单根落水管允许集水面积(水平投影面积)； D--落水管管径(cm，采用方管时面积可换算)； H--每小时最大降雨量(mm／h，由当地气象部门提供)。 例：某地H=145mm／h，落水管径D=lOcm，每个落水管允许集水面积为： F=438 x 102/145=302．07(m2) 若某建筑的屋顶集水面积(屋顶的水平投影面积)为1000m2，则至少要设置4根落水管。所以大概判断你们16
屋面天沟排水计算
天沟排水计算技术手册
来源先闻公司发布于2011/9/8 9:44:38 评论(4)有5159人阅读
软件为屋面天沟排水的相关计算，计算主要遵循《给水排水设计手册》第二册《建筑给水排水》（第二版）中的相关条文及规定。
天沟设置
天沟的断面形式一般选择矩形或者梯形等。
天沟坡度不宜太大，一般以0.003~0.006为宜。
天沟流水长度不宜大于50m。但有些厂房根据屋面形式、天沟做法及车间跨度等要求，天沟长度也有长达70多米。
为了防止天沟末端处积水，可在山墙部分的天沟设置溢流口。
天沟系统一般由天沟、雨水斗和落水管组成。
落水管排泄的雨水总量，不应超过下表所列数值：
雨量计算
雨量应根据当地的暴雨公式，按下列条件换算成小时降雨厚度（mm/h）。
（1）降雨历时，采用5min。
（2）重现期应根据生产工艺和土建情况确定，见下表。一般情况采用一年，但不得小于室内雨水道所采用的重现期。
注：1、将表中1、2两项中有关相应的数值相加，即可求得计算值。
2、机械设备可能因水而受损害的生产，系指下列类型公称：丝绸厂、卷烟厂、棉纺织厂、冶金厂以及各种金属加工厂、化学联合企业等。
（3）计算公式：
参数说明：为小时降雨厚度（mm/h）；
为降雨历时5min的暴雨强度[L/(s·100m2)]，见下表为我国部分城镇降雨强度。
注：表中为重现期；为5min降雨强度；为小时降雨厚度，根据值折算而来。
汇水面积
当有高出屋面的侧墙（女儿墙）时，其墙体的挡水面积应该折算至屋面汇水面积中去，因墙内侧挡水后，水仍汇入天沟中。
1、屋面的汇水面积应按屋面的水平投影面积计算。
屋面排水计算
1-14 轴交 A 轴，29m-13m 标高屋面排水天沟及雨水管尺寸计算
1.
屋面集水面积 AR =(36+18+11.5)×119×100×100=77945000 cm2 1 -3 ＝6.94×10 cm/sec 36000
2. 降雨强度 I=250×
3. 屋面斜率 S=0.1,钢板天沟材质摩擦系数 n=0.0125
4. 屋面排水量 QR= AR×I=77945000×6.94×10
-3
=540938 cm /sec 1 =20.7 cm/s(设 Rh=0.74) 2
-3
5. 天沟排水速度 Vg=
2 1 ×(0.74) 0.0125 3
×(0.1)
6. 设天沟排水量 Qg ＝屋面排水量 QR 则 Vg×Ag(天沟断面积)＝QR 20.7×Ag＝540938 2 Ag＝26132 cm
1. 屋面集水面积 AR =11.5×119×100×100=13685000 cm2 2. 降雨强度 I=250× 1 -3 ＝6.94×10 cm/sec 36000
3. 屋面斜率 S=0.1,钢板天沟材质摩擦系数 n=0.0125 4. 屋面排水量 QR= AR×I=13685000×6.94×10 =94974 cm /sec
根据上述计算：
1. 若将原落水管数量减至 2 个， 则天沟周长将达到 5.7 米左右 （1.8 米宽， 1.95 米高） ，尺寸过大无法制作安装。 2. 计算结果雨水管直径 D=33.4 cm，市场最大直径只有 25cm,故修改后无法满 足排水要求。 （只能增加雨水管数量）
1.
屋面集水面积 AR =(36+18+11.5)×119×100×100=77945000 cm2 1 -3 ＝6.94×10 cm/sec 36000
2. 降雨强度 I=250×
3. 屋面斜率 S=0.1,钢板天沟材质摩擦系数 n=0.0125
4. 屋面排水量 QR= AR×I=77945000×6.94×10
-3
=540938 cm /sec 1 =20.7 cm/s(设 Rh=0.74) 2
-3
5. 天沟排水速度 Vg=
2 1 ×(0.74) 0.0125 3
×(0.1)
6. 设天沟排水量 Qg ＝屋面排水量 QR 则 Vg×Ag(天沟断面积)＝QR 20.7×Ag＝540938 2 Ag＝26132 cm
1. 屋面集水面积 AR =11.5×119×100×100=13685000 cm2 2. 降雨强度 I=250× 1 -3 ＝6.94×10 cm/sec 36000
3. 屋面斜率 S=0.1,钢板天沟材质摩擦系数 n=0.0125 4. 屋面排水量 QR= AR×I=13685000×6.94×10 =94974 cm /sec
根据上述计算：
1. 若将原落水管数量减至 2 个， 则天沟周长将达到 5.7 米左右 （1.8 米宽， 1.95 米高） ，尺寸过大无法制作安装。 2. 计算结果雨水管直径 D=33.4 cm，市场最大直径只有 25cm,故修改后无法满 足排水要求。 （只能增加雨水管数量）

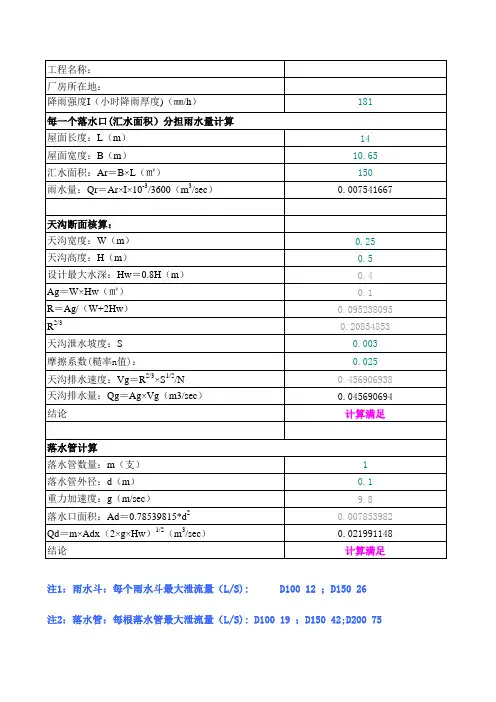

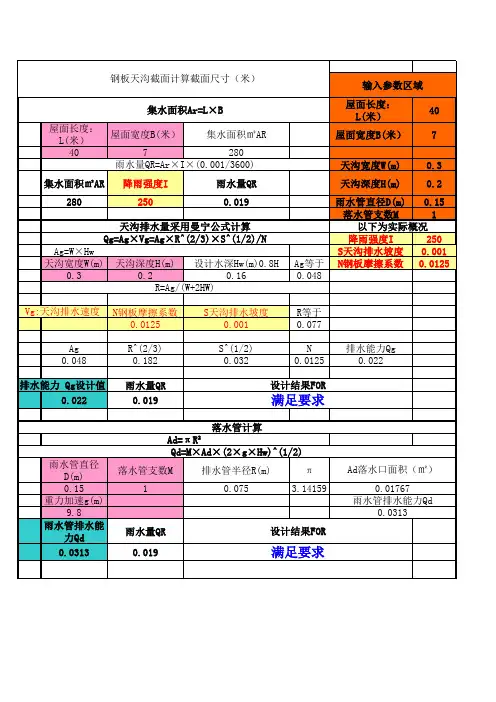

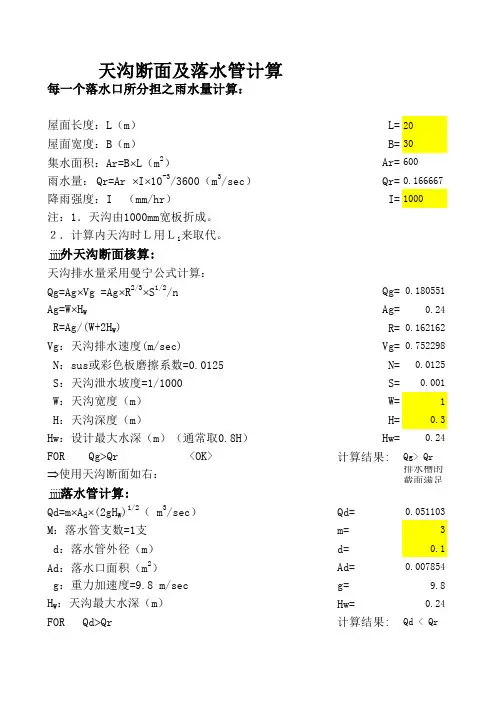

天沟落水管计算表
