钢结构课程设计2022/4/27目录一、设计资料 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮(1)二、结构形式与布置 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮(1)三、荷载计算 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮(2)四、内力计算 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮(2)五、杆件设计 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮(3)六、节点设计 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮(8)参考文献 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮(12)钢屋架设计一. 设计资料人字形屋架跨度19.8 m ,屋架间距6 m ,铰支于钢筋混凝土柱上,上柱截面为400 mm ×400 mm ,混凝土强度等级为C 25。
第2章、单层工业厂房设计计算书2.1设计条件1.金加工车间跨度21m ,总长60 m ,柱距6 m 。
2.车间内设有2台200/50kN 中级工作制吊车,其轨顶设计标高9 m 。
3.建筑地点:信阳市郊区。
4.车间所在场地:低坪下0.8 m 内为填土,填土下4 m 内为均匀亚黏土,地基承载力设计值2200/a f kN m ,地下水位-4.05 m ,无腐蚀。
基本风压W=0.45KN/ m ²,基本雪压S=0.40KN/m ²。
5.厂房中标准构件选用情况:(1).屋面板采用G410(一)标准图集中的预应力混凝土大型屋面板,板重(包括灌浆在内)标准值1,4KN/m ²,屋面板上做二毡三油,标准值为20.35/kN m 。
(2).天沟板采用G410(三)标准图集中的TGB77—1,板重标准值为2.02/kN m 。
(3).屋架采用G410(三)标准图集中的预应力混凝土折线型屋架YWJA —21,屋架辎重标准值91KN 每榀。
(4).吊车梁采用G425标准图集中的先张发预应力混凝土吊车梁YXDL6—8,吊车梁高1200 m m ,翼缘宽500 m m ,梁腹板宽200 m m ,自重标准值45KN/根,轨道及零件重1/kN m ,轨道及垫层构造要求200 m m 。
(5)材料:A.柱:混凝土C30B.基础.混凝土C30C.钢筋.Ⅱ级。

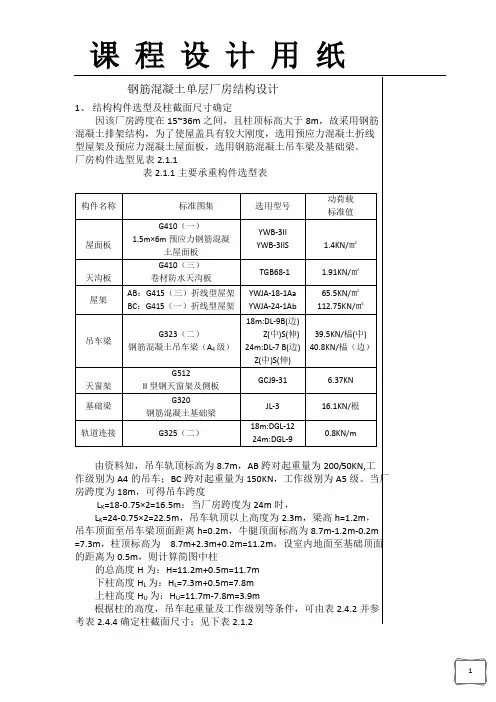

2.2结构构件选型及柱截面尺寸确定因该厂房跨度在1536m 之间,且柱顶标高大于8m ,所以采用钢筋混凝土排架结构。
为了是屋盖具有较大刚度,选用预应力混凝土折线形屋架及预应力混凝土屋面板。
选用钢筋混凝土吊车梁及基础梁。
厂房各主要构件选型见下表:表2.1主要承重构件选型表由设计资料可知屋顶标高16m ,轨顶标高为9m ,设室内地面至基础顶面的距离为0.5m ,则计算简图和吊车梁的高度求总高度H 、下柱高度l H 和上柱高度u H 分别为:12.40.512.9H m m m =+=,12.9 3.89.1l H m m m =-=12.99.1 3.8u H m m m =-=根据柱的高度、吊车起重量及工作级别等条件,可查表确定柱截面尺寸:表2.2柱截面尺寸及相应的计算参数结构平面布置图如下 2.12.3荷载计算2.3.1恒载(1)屋面恒载两毡三油防水层: 20.35/kN m20mm 厚水泥砂浆找平层: 3220/0.020.40/kN m m kN m ⨯=100mm 厚水泥砾石保温层: 325/0.10.50/kN m m kN m ⨯= 一毡两油隔气层: 20.05/kN m20mm 厚水泥砂浆找平层: 3220/0.020.40/kN m m kN m ⨯= 预应力混凝土屋面板: 21.4/kN m 合计:22222220.35/0.40/0.50/0.05/0.40/ 1.4/ 3.1/kN m kN m kN m kN m kN m kN m kN m+++++=屋架重力荷载为85.2/kN 每榀,则作用于柱顶的屋盖结构重力荷载设计值为:21 1.2(3.1/6212912) 1.2 2.026303.5G kN m m m kN m kN =⨯⨯⨯÷+÷+⨯⨯=(2)吊车梁及轨道重力荷载设计值:3 1.2(4516)61.2G kN kN m kN =⨯+⨯=(3)柱自重重力荷载设计值:A 、B 柱:上柱:44 1.24/ 3.818.24A B G G kN m m kN ==⨯⨯= 下柱:55 1.2 4.69/9.151.21A B G G kN m m kN ==⨯⨯=2.3.2屋面活荷载屋面活荷载标准值为20.05/kN m ,雪荷载标准值为20.45/kN m ,后者小于前者,所以仅按前者计算。
混凝土单层工业厂房设计一、设计条件及要求1.设计条件某金工车间,厂房长度66m,柱距为6m,不设天窗。
跨度别离为18m,18m跨设有两台32t中级载荷状态桥式吊车。
吊车采用大连起重机厂“85系列95确认”的桥式吊车,轨顶标志高度均为为9m。
下部窗台标高为,窗洞×;中部窗台标高为,窗洞×;上部窗台标高为,窗洞×,采用钢窗。
室内外高差为350mm。
屋面采用大型屋面板,卷材防水(两毡三油防水屋面),为非上人屋面。
排架柱采用C30砼,基础采用C20砼;柱中受力钢筋采用HRP335钢,箍筋、构造筋、基础配筋采用HPB235钢。
厂房所在地的地面粗糙度为B类,大体风压w0= kN/m2,组合值系数ψc=;大体雪压S0=m2,组合值系数ψc=。
基础持力层为粉土,埋深为,粘粒含量ρc=,地基承载力特征值f ak=180kN/m2,基底以上土的加权平均重度γm=17kN/m3、基底以下土的重度γ=18kN/m3。
2.设计要求(1)选择厂房结构方案, 进行平面、剖面设计和结构构件的选型;(2)设计排架边柱及柱下单独基础;(3)绘制施工图,包括屋盖平面布置图,构件平面布置图及基础、基础梁布置图,排架柱模板、配筋图;柱下单独基础的模板、配筋图。
二、厂房平、剖面布置及结构构件选型1.厂房平面布置厂房的平面布置包括肯定柱网尺寸、排架柱与定位轴线的关系和设置变形缝。
柱距为6m,横向定位轴线用①、②…表示,间距取为6m;纵向定位轴线用(A)、(B)表示,间距取等于跨度,即(A)~(B)轴线的间距为18m。
为了布置抗风柱,端柱离开(向内)横向定位轴线600mm,其余排架柱的形心与横向定位轴线重合。
(A)~(B)跨吊车起重量大于20t时,(A)列采用非封锁结合,初步取联系尺寸D=150mm。
是不是采用非封锁结合和联系尺寸取多大,需要按照吊车架外缘与上柱内缘的净空尺寸B 2肯定(参见例图2-1)。
)(312B B B +-=λ应知足:⎪⎩⎪⎨⎧≥≤≥t75100t 50802Q mm Q mmB 其中λ——吊车轨道中心线至柱纵向定位轴线的距离,一般取750mm ;1B ——吊车轮中心线至桥身外缘的距离,对于10t 、16t 、20t 和32t 吊车(大连起重机厂“85系列”)别离为230mm 、260mm 、260mm 、300mm ;3B ——是上柱内边缘至纵向定位轴线的距离,对于封锁结合等于上柱截面高度,对于非封锁结合等于上柱截面高度减去联系尺寸D 。
钢筋混凝土单层工业厂房课程设计计算书根据布置要求,确定结构布置图如下图:图1一.结构选型跨度取为L=24 m(L k=24-1.5=22.5 m),轨顶标高为(10.8+2.6+0.22)=13.62m取为13.7m,吊车为中级工作级别,软钩桥式吊车30/5T、10T两台吊车的工业厂房。
1.屋面板{04G410(一)}选用标准图集中的预应力混凝土大型屋面板,板重(包括灌缝在内)标准值为1.4 kN/m2 2.屋架{04G415(三)}7. 吊车轨道联结{04G325}轨道及零件中为1 kN/m2轨道及垫层构造高度为200mm。
按A4级工作级别,Q=30T,L k=22.5m,根据吊车规格参数计算最大轮压设计值:P d=1.05×1.4×1.15×P k =1.05×1.4×1.15×290=490.25kN选用:轨道联结DGL-11,490.25kN <510 kN 满足要求。
墙厚度240mm,砖强度等级≥MU10,砂浆强度等级≥M5。
柱距为6m时窗宽3600mm,安全等级为二级,重要性系数1.0。
(1).纵墙(柱距为6m)选用:JL-3(有门、有窗);(2).山墙选用:JL-24(有窗)。
二.排架柱截面尺寸确定、基础埋深确定1.排架柱截面尺寸确定材料选用:C30混凝土,f c=14.3 N.mm2 ,f tk=2.01 N.mm2 ,f t=1.43 N.mm2;钢筋:受力筋为HRB400,f y=360 N.mm2 ,Es=2.0×105 N.mm2;箍筋为HRB235,f y=210 N.mm2①.尺寸的确定轨顶标高:取10.8m;轨顶标志标高:10.8+2.734+0.22=13.75m,则取为13.8m;牛腿标高=10.8-1.2-0.19=9.41m,取为9600mm;轨顶构造标高=9.6+1.2+0.19=10.99m;柱顶标高=10.99+2.14=13.13m(取为13.8mm);上柱高度H0=13.8-9.6=4.2m;下柱高度H L=9.6-(-0.9)=10.5m;柱计算高度H=4.2+10.5=14.7m地基基础设计等级丙级,保护层厚40mm。

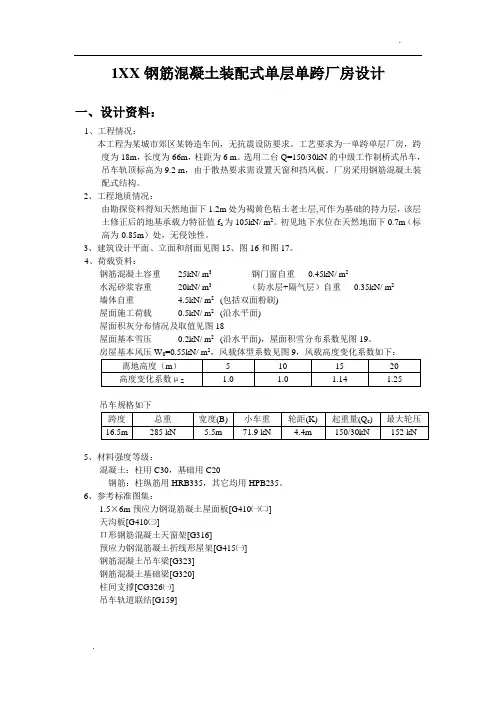

.1XX钢筋混凝土装配式单层单跨厂房设计一、设计资料:1、工程情况:本工程为某城市郊区某铸造车间,无抗震设防要求。
工艺要求为一单跨单层厂房,跨度为18m,长度为66m,柱距为6 m。
选用二台Q=150/30kN的中级工作制桥式吊车,吊车轨顶标高为9.2 m,由于散热要求需设置天窗和挡风板。
厂房采用钢筋混凝土装配式结构。
2、工程地质情况:由勘探资料得知天然地面下1.2m处为褐黄色粘土老土层,可作为基础的持力层,该层土修正后的地基承载力特征值f a为105kN/ m2。
初见地下水位在天然地面下0.7m(标高为-0.85m)处,无侵蚀性。
3、建筑设计平面、立面和剖面见图15、图16和图17。
4、荷载资料:钢筋混凝土容重25kN/ m3钢门窗自重0.45kN/ m2水泥砂浆容重20kN/ m3 (防水层+隔气层)自重0.35kN/ m2墙体自重 4.5kN/ m2 (包括双面粉刷)屋面施工荷载0.5kN/ m2 (沿水平面)屋面积灰分布情况及取值见图18屋面基本雪压0.2kN/ m2 (沿水平面),屋面积雪分布系数见图19。
25、材料强度等级:混凝土:柱用C30,基础用C20钢筋:柱纵筋用HRB335,其它均用HPB235。
6、参考标准图集:1.5×6m预应力钢混筋凝土屋面板[G410㈠㈡]天沟板[G410㈢]Π形钢筋混凝土天窗架[G316]预应力钢混筋凝土折线形屋架[G415㈠]钢筋混凝土吊车梁[G323]钢筋混凝土基础梁[G320]柱间支撑[CG326㈠]吊车轨道联结[G159]二、结构选型:选用的结构形式:1、 屋面板:选自[G410㈠],见图20板重: 1.3kN/ m 2 (沿斜面) 嵌缝重:0.1kN/ m 2 (沿斜面) 2、 天沟板:选自[G410㈢],见图21 3、 天沟重(包括水重):17.4kN/根 4、 天窗架:Π形钢筋混凝土天窗架选自[G316]。
天窗架及挡风板传 到屋架上的重量见图225、 预应力钢混筋凝土折线形屋架选自[G415㈠],屋架轴线图尺寸如图23所示。

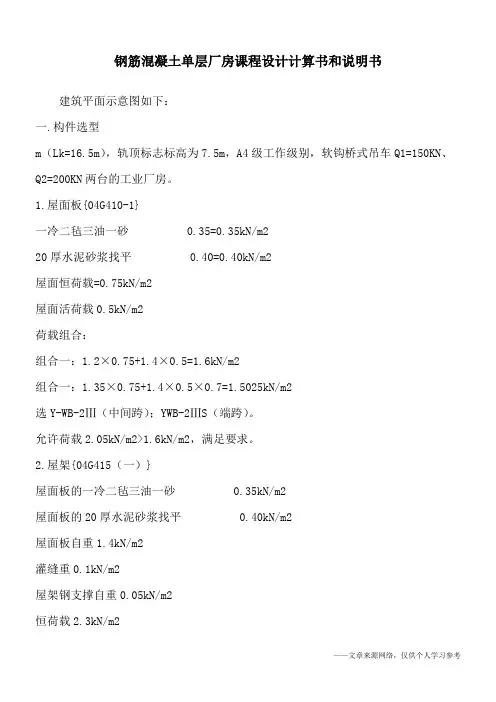

钢筋混凝土单层厂房课程设计计算书和说明书建筑平面示意图如下:一.构件选型m(Lk=16.5m),轨顶标志标高为7.5m,A4级工作级别,软钩桥式吊车Q1=150KN、Q2=200KN两台的工业厂房。
1.屋面板{04G410-1}一冷二毡三油一砂0.35=0.35kN/m220厚水泥砂浆找平0.40=0.40kN/m2屋面恒荷载=0.75kN/m2屋面活荷载0.5kN/m2荷载组合:组合一:1.2×0.75+1.4×0.5=1.6kN/m2组合一:1.35×0.75+1.4×0.5×0.7=1.5025kN/m2选Y-WB-2Ⅲ(中间跨);YWB-2ⅢS(端跨)。
允许荷载2.05kN/m2>1.6kN/m2,满足要求。
2.屋架{04G415(一)}屋面板的一冷二毡三油一砂0.35kN/m2屋面板的20厚水泥砂浆找平0.40kN/m2屋面板自重1.4kN/m2灌缝重0.1kN/m2屋架钢支撑自重0.05kN/m2恒荷载2.3kN/m2屋面活荷载0.5kN/m2荷载组合:组合一:1.2×2.3+1.4×0.5=3.46kN/m2组合一:1.35×2.3+1.4×0.5×0.7=3.595kN/m2选YWJ24-1Ba允许荷载4.0kN/m2>3.595kN/m2,满足要求。
屋架自重60.5KN(未包括挑出牛腿部分,挑牛腿部分根据标准图集另外计算自重)。
3.天沟板{04G410-3}根据屋架24m确定外天沟宽为770mm,根据天沟荷载(天沟自重除外)选天沟型号。
沟壁平均厚度80mm。
设落水管水平间距24m,天沟流水坡长12m,焦渣找坡取5‰,最薄取20mm。
防水层0.40kN/m220厚水泥砂浆找平0.40kN/m265厚焦渣混凝土找坡0.065×14=0.91kN/m220厚水泥砂浆抹面0.40kN/m2积水按230mm高计2.3kN/m2卷材防水层考虑高、低肋覆盖部分,按天沟平均内宽b的2.5倍计算。

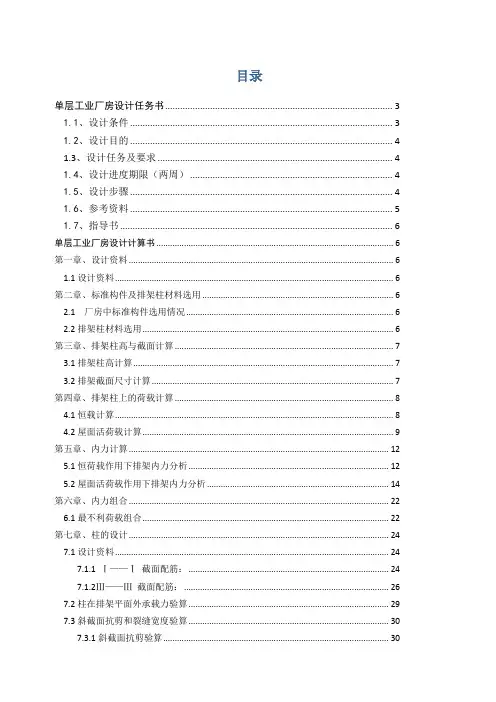

目录单层工业厂房设计任务书 (3)1.1、设计条件 (3)1.2、设计目的 (4)1.3、设计任务及要求 (4)1.4、设计进度期限(两周) (4)1.5、设计步骤 (4)1.6、参考资料 (5)1.7、指导书 (6)单层工业厂房设计计算书 (6)第一章、设计资料 (6)1.1设计资料 (6)第二章、标准构件及排架柱材料选用 (6)2.1 厂房中标准构件选用情况 (6)2.2排架柱材料选用 (6)第三章、排架柱高与截面计算 (7)3.1排架柱高计算 (7)3.2排架截面尺寸计算 (7)第四章、排架柱上的荷载计算 (8)4.1恒载计算 (8)4.2屋面活荷载计算 (9)第五章、内力计算 (12)5.1恒荷载作用下排架内力分析 (12)5.2屋面活荷载作用下排架内力分析 (14)第六章、内力组合 (22)6.1最不利荷载组合 (22)第七章、柱的设计 (24)7.1设计资料 (24)7.1.1 Ⅰ——Ⅰ截面配筋: (24)7.1.2Ⅲ——Ⅲ截面配筋: (26)7.2柱在排架平面外承载力验算 (29)7.3斜截面抗剪和裂缝宽度验算 (30)7.3.1斜截面抗剪验算 (30)7.3.2裂缝宽度计算 ...................................................................................................... 30 7.4柱牛腿设计 . (31)7.4.1牛腿几何尺寸的确定: ...................................................................................... 31 7.4.2牛腿几何尺寸的验算: ...................................................................................... 32 第八章、基础设计 ................................................................................................................. 33 8.1荷载计算: ................................................................................................................ 33 8.2基础尺寸及埋置深度 ................................................................................................... 34 后语 .. (37)单层工业厂房设计任务书1.1、设计条件1.题目:××厂装配车间。

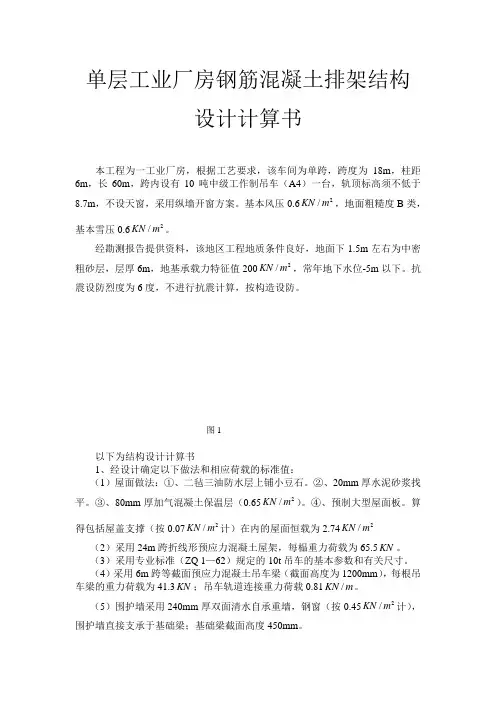

单层工业厂房钢筋混凝土排架结构设计计算书本工程为一工业厂房,根据工艺要求,该车间为单跨,跨度为18m ,柱距6m ,长60m ,跨内设有10吨中级工作制吊车(A4)一台,轨顶标高须不低于8.7m ,不设天窗,采用纵墙开窗方案。
基本风压0.62/m KN ,地面粗糙度B 类,基本雪压0.62/m KN 。
经勘测报告提供资料,该地区工程地质条件良好,地面下1.5m 左右为中密粗砂层,层厚6m ,地基承载力特征值2002/m KN ,常年地下水位-5m 以下。
抗震设防烈度为6度,不进行抗震计算,按构造设防。
图1以下为结构设计计算书1、经设计确定以下做法和相应荷载的标准值:(1)屋面做法:①、二毡三油防水层上铺小豆石。
②、20mm 厚水泥砂浆找平。
③、80mm 厚加气混凝土保温层(0.652/m KN )。
④、预制大型屋面板。
算得包括屋盖支撑(按0.072/m KN 计)在内的屋面恒载为2.742/m KN(2)采用24m 跨折线形预应力混凝土屋架,每榀重力荷载为65.5KN 。
(3)采用专业标准(ZQ 1—62)规定的10t 吊车的基本参数和有关尺寸。
(4)采用6m 跨等截面预应力混凝土吊车梁(截面高度为1200mm ),每根吊车梁的重力荷载为41.3KN ;吊车轨道连接重力荷载0.81m KN /。
(5)围护墙采用240mm 厚双面清水自承重墙,钢窗(按0.452/m KN 计),围护墙直接支承于基础梁;基础梁截面高度450mm 。
(6)取室内外高差150mm ;于是,基础顶面标高为-0.700mm (450+150+100)。
2、选择柱截面尺寸,确定其有关参数边柱可采用上柱mm mm h b u u 400400⨯=, 下柱mm mm mm mm h b il il 800400150100⨯⨯⨯=。
根据《厂房建筑统一化基本规则》(TJ 6—74)和(ZQ 1—62)对10t 桥式吊车有关尺寸的规定,以及选定吊车梁端部截面高度和支承吊车梁牛腿外形尺寸的要求,确定边柱沿高度和牛腿部位的尺寸如图2.边柱有关参数如表1。

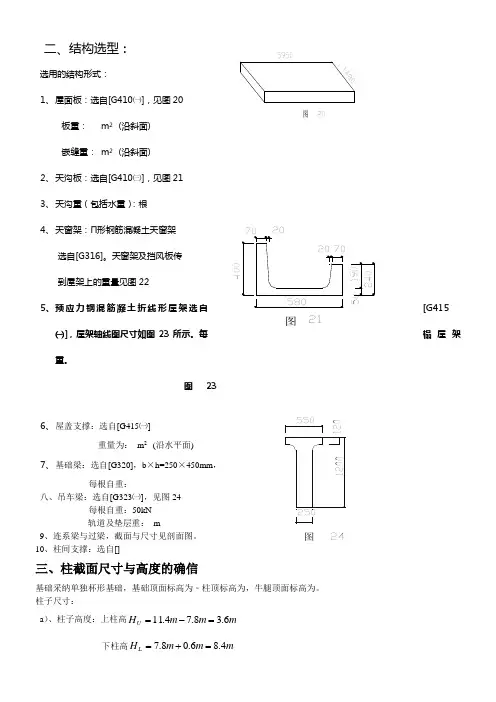

二、结构选型:选用的结构形式:1、 屋面板:选自[G410㈠],见图20板重: m 2 (沿斜面) 嵌缝重: m 2 (沿斜面)2、 天沟板:选自[G410㈢],见图213、 天沟重(包括水重):根4、 天窗架:Π形钢筋混凝土天窗架选自[G316]。
天窗架及挡风板传到屋架上的重量见图225、 预应力钢混筋凝土折线形屋架[G415㈠],屋架轴线图尺寸如图23榀屋架重。
图 236、 屋盖支撑:选自[G415㈠]重量为: m 2 (沿水平面)7、 基础梁:选自[G320],b ×h=250×450mm每根自重:八、吊车梁:选自[G323㈠],见图24每根自重:50kN轨道及垫层重: m9、连系梁与过梁,截面与尺寸见剖面图。
10、柱间支撑:选自[]三、柱截面尺寸与高度的确信基础采纳单独杯形基础,基础顶面标高为﹣柱顶标高为,牛腿顶面标高为。
柱子尺寸:a )、柱子高度:上柱高m m m H U 6.38.74.11=-=下柱高m m m H L 4.86.08.7=+=柱总高m m m H 0.126.04.11=+=b )、柱截面尺寸:建议上柱为方形截面,b ×h=400×400mm ,下柱为工字形截面,b ×h ×h f =400×800×150mm ,牛腿尺寸、柱下端矩形截脸部份高度尺寸见图25。
柱截面几何特点值为:251106.1mm A ⨯= 2911013.2mm I ⨯= m kN g /0.41= 25210775.1mm A ⨯= 2921038.14mm I ⨯= m kN g /44.42=四、荷载计算一、恒载(1)屋盖恒载(防水层+隔气层)自重 2/35.0m kNmm 20厚水泥砂浆找平层 33/40.002.0/20m kN m m kN =⨯预应力混凝土屋面板(包括灌缝) 2/40.1m kN 屋盖钢支撑 2/05.0m kN 2/2.2m kN天窗架 kN 7.37 天沟重(包括水重) 根/4.17kN屋架重力荷载为榀/5.60kN ,那么作用于柱顶的屋盖结构重力荷载设计值:kNkN kN kN m m m kN G 98.244)4.177.372/5.602/186/2.22.121=+++⨯⨯⨯=((2)吊车梁及轨道重力荷载设计值:kN m m kN kN G 76.656/8.0502.13=⨯+⨯=)((3)柱自重重力荷载设计值:上柱kN m m kN G G B A 28.176.3/42.144=⨯⨯== 下柱kN m m kN G G B A 76.444.8/44.42.155=⨯⨯==二、屋面活荷载屋面活荷载标准值为2/5.0m kN ,雪荷载标准值为2/2.0m kN ,后者大于前者,故仅按前者计算。
