75吨流化床锅炉技术规范书(最终版)

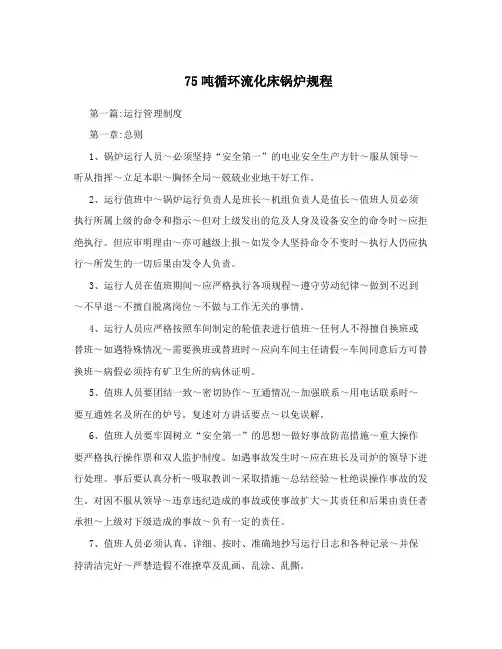

75吨循环流化床锅炉规程第一篇:运行管理制度第一章:总则1、锅炉运行人员～必须坚持“安全第一”的电业安全生产方针～服从领导～听从指挥～立足本职～胸怀全局～兢兢业业地干好工作。

2、运行值班中～锅炉运行负责人是班长～机组负责人是值长～值班人员必须执行所属上级的命令和指示～但对上级发出的危及人身及设备安全的命令时～应拒绝执行。

但应审明理由～亦可越级上报～如发令人坚持命令不变时～执行人仍应执行～所发生的一切后果由发令人负责。

3、运行人员在值班期间～应严格执行各项规程～遵守劳动纪律～做到不迟到～不早退～不擅自脱离岗位～不做与工作无关的事情。

4、运行人员应严格按照车间制定的轮值表进行值班～任何人不得擅自换班或替班～如遇特殊情况～需要换班或替班时～应向车间主任请假～车间同意后方可替换班～病假必须持有矿卫生所的病休证明。

5、值班人员要团结一致～密切协作～互通情况～加强联系～用电话联系时～要互通姓名及所在的炉号。

复述对方讲话要点～以免误解。

6、值班人员要牢固树立“安全第一”的思想～做好事故防范措施～重大操作要严格执行操作票和双人监护制度。

如遇事故发生时～应在班长及司炉的领导下进行处理。

事后要认真分析～吸取教训～采取措施～总结经验～杜绝误操作事故的发生。

对因不服从领导～违章违纪造成的事故或使事故扩大～其责任和后果由责任者承担～上级对下级造成的事故～负有一定的责任。

7、值班人员必须认真、详细、按时、准确地抄写运行日志和各种记录～并保持清洁完好～严禁造假不准撩草及乱画、乱涂、乱撕。

8、严禁不熟悉设备的人员独立值班～低岗位不准代替高岗位人员值班～值practices. The development of various undertakings, requires each party to pay and hard work. No free ride thing under the Sun, if you cannot play a vanguard and exemplary role of party members is unworthy party members. Both staff members and no staff members, both vigorous and resolute working style, good at policy advocacy, and to perform good decisions of party committees and Governments, determined to complete work assigned by the superior party. Third, focus on improving service, the ability班人员离岗一个月以上重新值班时～应先熟悉设备～并经考试合格后～方可重新值班。

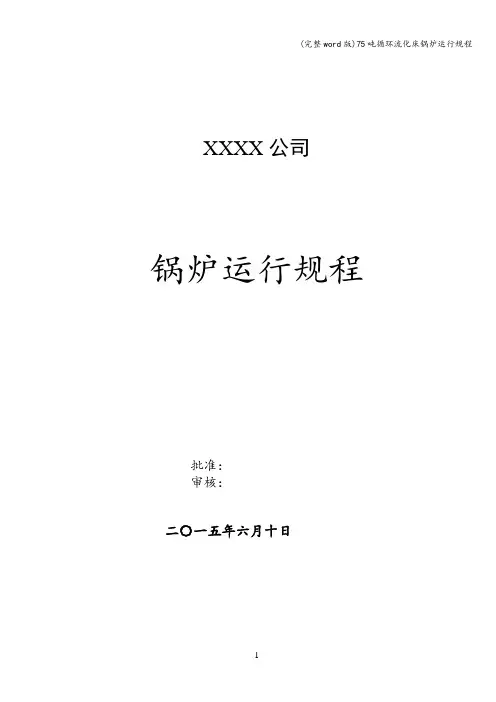

XXXX公司锅炉运行规程批准：审核：二〇一五年六月十日第一篇现场服务规程总则一、在安全生产中，每个值班人员是所管辖设备安全、经济运行的负责人。

为此，一定要认真学习，加强责任心和提高业务水平，达到“三熟、三能”（熟悉设备系统和基本原理、熟悉操作和事故处理、熟悉本岗位规程制度。

能分析运行情况，能及时发现和排除故障、能掌握一般维修技能。

）二、生产设备是连续不断的运转,因此必须严格执行交接班和各种规程制度，防止交待或了解不清、职责不明而造成设备的异常运行.三、电力生产“安全第一”每个值班人员必须尽职尽责，不做与工作无关的事，不看与工作无关的书刊、不准睡岗，不准擅自离开工作岗位.四、认真执行“两票三制”(工作票、操作票；交接班制、巡回检查制、设备定期试验轮换制）.对出现的问题认真分析、正确处理,并做好记录。

五、在跟班主任的统一领导下进行值班，对领导的命令和指示应认真执行，但对威胁到人身和设备安全的错误命令时应拒绝执行，并说明理由。

六、认真执行“清洁卫生制度”,保持现场整洁，实现文明生产。

七、在值班期间不准工作无关的人进入现场,对于参观无领导带领的人员要劝其退出现场.八、对一切违反规程制度、劳动纪律以及对工作不负责而造成事故者要分别情况追究责任，视情节轻重给予处分，情节严重者要追究法律责任。

第二篇锅炉运行规程第一章设备规范第二章技术规范济南锅炉：一、锅炉概述：1、2、3#锅炉是一种高效、低污染的新型锅炉，该锅炉采用了循环流化床燃烧方式，其煤种适应性好，可燃用烟煤，无烟煤，也可燃用褐煤等较低热值燃料，燃烧效率达95-99％，尤其可燃用含硫较高的燃料，通过向炉内添加石灰石,能显著降低二氧化硫和氮氧化物的排放，可降低硫对设备的腐蚀和烟气对环境的污染,灰渣活性好，可做水泥等材料的掺合料。

本锅炉是一种自然循环锅炉，由炉膛、旋风分离器和返料器组成循环燃烧系统，炉膛为膜式水冷壁结构,过热器分高、低二级过热器，中间设喷水减温器，尾部设三级省煤器和一、二次风预热器。

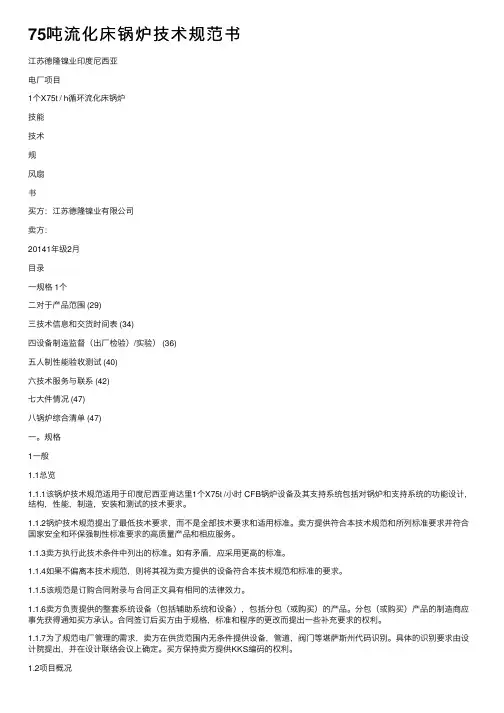

75吨流化床锅炉技术规范书江苏德隆镍业印度尼西亚电⼚项⽬1个X75t / h循环流化床锅炉技能技术规风扇书买⽅：江苏德隆镍业有限公司卖⽅：20141年级2⽉⽬录⼀规格 1个⼆对于产品范围 (29)三技术信息和交货时间表 (34)四设备制造监督（出⼚检验）/实验） (36)五⼈制性能验收测试 (40)六技术服务与联系 (42)七⼤件情况 (47)⼋锅炉综合清单 (47)⼀。

规格1⼀般1.1总览1.1.1该锅炉技术规范适⽤于印度尼西亚肯达⾥1个X75t /⼩时 CFB锅炉设备及其⽀持系统包括对锅炉和⽀持系统的功能设计，结构，性能，制造，安装和测试的技术要求。

1.1.2锅炉技术规范提出了最低技术要求，⽽不是全部技术要求和适⽤标准。

卖⽅提供符合本技术规范和所列标准要求并符合国家安全和环保强制性标准要求的⾼质量产品和相应服务。

1.1.3卖⽅执⾏此技术条件中列出的标准。

如有⽭盾，应采⽤更⾼的标准。

1.1.4如果不偏离本技术规范，则将其视为卖⽅提供的设备符合本技术规范和标准的要求。

1.1.5该规范是订购合同附录与合同正⽂具有相同的法律效⼒。

1.1.6卖⽅负责提供的整套系统设备（包括辅助系统和设备），包括分包（或购买）的产品。

分包（或购买）产品的制造商应事先获得通知买⽅承认。

合同签订后买⽅由于规格，标准和程序的更改⽽提出⼀些补充要求的权利。

1.1.7为了规范电⼚管理的需求，卖⽅在供货范围内⽆条件提供设备，管道，阀门等堪萨斯州代码识别。

具体的识别要求由设计院提出，并在设计联络会议上确定。

买⽅保持卖⽅提供KKS编码的权利。

1.2项⽬概况项⽬名称：江苏德隆镍业印尼⾃备电⼚项⽬该项⽬位于印度尼西亚东南苏拉威西省肯达⾥市科纳韦市邦多拉区邦德阿拉区的莫罗西村，距肯达⾥市⼀⼩时路程。

锅炉容量及主要技术参数锅炉类型：循环流化床锅炉锅炉主要参数（暂定）：额定产量：75t / h过热蒸汽压⼒（表压）：5.29兆帕过热蒸汽温度：485°C给⽔温度：1个58°C空⽓预热器⼊⼝温度：32°C排⽓温度：1个35°C锅炉效率：η≥90 ％（当空⽓预热器的进⽓温度为32°CTime）脱硫效率：SO2排放浓度低于750mg / Nm31.3项⽬主要原始数据1.3.1汽油（1）煤质分析数据煤质分析数据表1.3.2点⽕助燃油本项⽬机组的点⽕油使⽤0号轻柴油（GB252-87）。

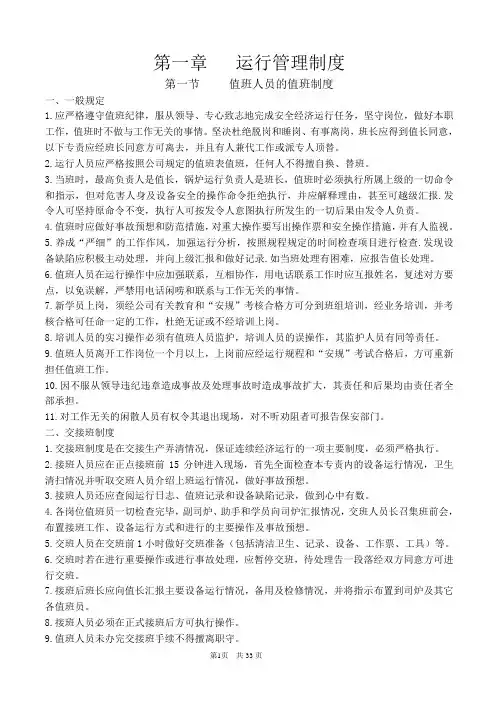

第一章运行管理制度第一节值班人员的值班制度一、一般规定1.应严格遵守值班纪律，服从领导、专心致志地完成安全经济运行任务，坚守岗位，做好本职工作，值班时不做与工作无关的事情。

坚决杜绝脱岗和睡岗、有事离岗，班长应得到值长同意，以下专责应经班长同意方可离去，并且有人兼代工作或派专人顶替。

2.运行人员应严格按照公司规定的值班表值班，任何人不得擅自换、替班。

3.当班时，最高负责人是值长，锅炉运行负责人是班长，值班时必须执行所属上级的一切命令和指示，但对危害人身及设备安全的操作命令拒绝执行，并应解释理由，甚至可越级汇报.发令人可坚持原命令不变，执行人可按发令人意图执行所发生的一切后果由发令人负责。

4.值班时应做好事故预想和防范措施，对重大操作要写出操作票和安全操作措施，并有人监视。

5.养成“严细”的工作作风，加强运行分析，按照规程规定的时间检查项目进行检查.发现设备缺陷应积极主动处理，并向上级汇报和做好记录.如当班处理有困难，应报告值长处理。

6.值班人员在运行操作中应加强联系，互相协作，用电话联系工作时应互报姓名，复述对方要点，以免误解，严禁用电话闲唠和联系与工作无关的事情。

7.新学员上岗，须经公司有关教育和“安规”考核合格方可分到班组培训，经业务培训，并考核合格可任命一定的工作，杜绝无证或不经培训上岗。

8.培训人员的实习操作必须有值班人员监护，培训人员的误操作，其监护人员有同等责任。

9.值班人员离开工作岗位一个月以上，上岗前应经运行规程和“安规”考试合格后，方可重新担任值班工作。

10.因不服从领导违纪违章造成事故及处理事故时造成事故扩大，其责任和后果均由责任者全部承担。

11.对工作无关的闲散人员有权令其退出现场，对不听劝阻者可报告保安部门。

二、交接班制度1.交接班制度是在交接生产弄清情况，保证连续经济运行的一项主要制度，必须严格执行。

2.接班人员应在正点接班前15分钟进入现场，首先全面检查本专责内的设备运行情况，卫生清扫情况并听取交班人员介绍上班运行情况，做好事故预想。

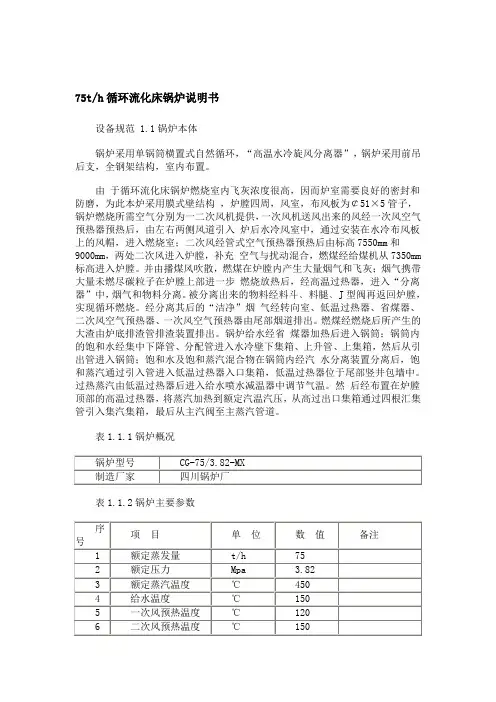

75t/h循环流化床锅炉说明书设备规范 1.1锅炉本体锅炉采用单锅筒横置式自然循环，“高温水冷旋风分离器”，锅炉采用前吊后支，全钢架结构，室内布置。

由于循环流化床锅炉燃烧室内飞灰浓度很高，因而炉室需要良好的密封和防磨，为此本炉采用膜式壁结构，炉膛四周，风室，布风板为￠51×5管子，锅炉燃烧所需空气分别为一二次风机提供，一次风机送风出来的风经一次风空气预热器预热后，由左右两侧风道引入炉后水冷风室中，通过安装在水冷布风板上的风帽，进入燃烧室；二次风经管式空气预热器预热后由标高7550mm和9000mm，两处二次风进入炉膛，补充空气与扰动混合，燃煤经给煤机从7350mm 标高进入炉膛。

并由播煤风吹散，燃煤在炉膛内产生大量烟气和飞灰；烟气携带大量未燃尽碳粒子在炉膛上部进一步燃烧放热后，经高温过热器，进入“分离器”中，烟气和物料分离。

被分离出来的物料经料斗﹑料腿﹑J型阀再返回炉膛，实现循环燃烧。

经分离其后的“洁净”烟气经转向室、低温过热器、省煤器、二次风空气预热器、一次风空气预热器由尾部烟道排出。

燃煤经燃烧后所产生的大渣由炉底排渣管排渣装置排出。

锅炉给水经省煤器加热后进入锅筒；锅筒内的饱和水经集中下降管、分配管进入水冷壁下集箱、上升管、上集箱，然后从引出管进入锅筒；饱和水及饱和蒸汽混合物在锅筒内经汽水分离装置分离后，饱和蒸汽通过引入管进入低温过热器入口集箱，低温过热器位于尾部竖井包墙中。

过热蒸汽由低温过热器后进入给水喷水减温器中调节气温。

然后经布置在炉膛顶部的高温过热器，将蒸汽加热到额定汽温汽压，从高过出口集箱通过四根汇集管引入集汽集箱，最后从主汽阀至主蒸汽管道。

表1.1.1锅炉概况表1.1.2锅炉主要参数炉膛水冷壁为膜式水冷壁，截面3130mm×5730mm，净高空约23m。

后墙在炉膛下部收缩形成锥形炉底，后墙水冷壁向前弯曲与两侧水冷壁共同形成水冷布风板和风室，布风板标高5800mm。

临澧县华力热电有限公司—运行规程

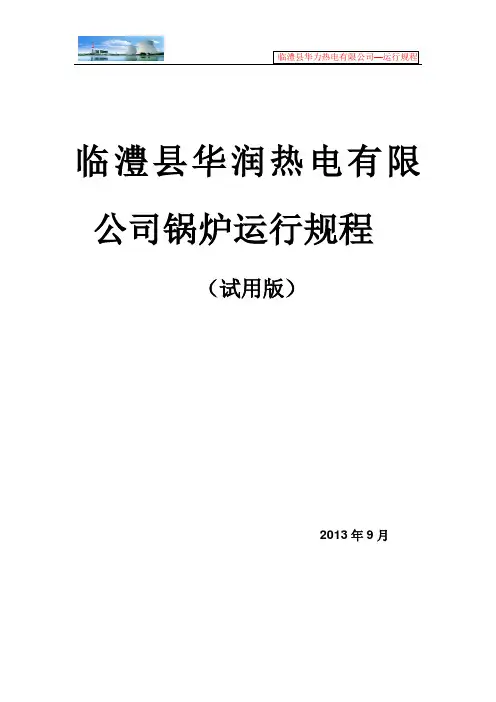

临澧县华润热电有限公司锅炉运行规程
（试用版）
2013年9月
临澧县华力热电有限公司—运行规程
1
前言
本规程根据《电力建设施工验收规范—
锅炉篇》结合张家港市江南诚誉锅炉有限公司《产品说明书》制定。

要求锅炉主任，各司炉长，司炉工，付司炉工熟悉所有部分。

生产管理人员（生产厂长，生产值班人员）检修人员，电器检修人员，热控仪表人员熟悉相关部分 。

2013年9月
湖南省临澧县经济开发区太平工业
临澧县华力热电有限公司
地
电
传
第1邮。

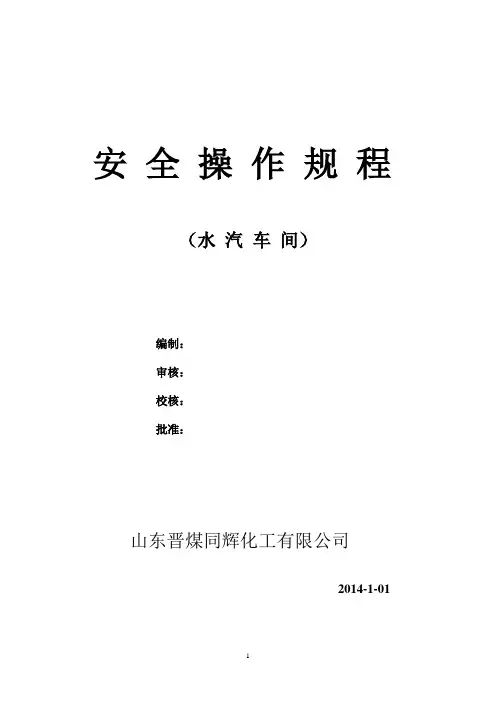

安全操作规程（水汽车间）编制：审核：校核：批准：山东晋煤同辉化工有限公司2014-1-01目录一、总则------------------------------------3二、设备技术规范-----------------------------6三、锅炉启动-------------------------------12四、锅炉运行调节---------------------------20五、锅炉压火和停炉-------------------------26六、锅炉机组故障处理-----------------------2975吨循环流锅炉操作规程第一篇：总则1、任务：锅炉以烟煤为原料，将来自软水岗位的热软水送入锅炉，制成合格的蒸汽供应全厂生产。

2、职权责任2.1职权2.1.1认真执行国家有关锅炉安全管理规定和安全运行规章制度。

2.1.2发现锅炉有异常现象危及锅炉安全时，有权采取紧急措施。

2.1.3对任何有害锅炉安全运行的违章指挥，有权拒绝执行，并报告当地安全监察机构。

2.1.4对无正当手续进入岗位的外来人员，有权劝其推出。

2.2责任2.2.1热爱本职工作，有一定的操作技术和业务水平，经专业考试合格并持有《司炉操作证》2.2.2在生产时间内，必须监守工作岗位，严格遵守安全操作规程和各项调整制度，细心观察，精心管理，认真操作。

2.2.3锅炉在运行中，应根据各种不同变化的情况，认真准确地做好各项调整工作，确保锅炉安全、稳定经济运行，同时，应做好运行记录及设备的维护、保养工作。

2.2.4努力学习技术业务，不断提高操作水平，杜绝违章操作，对因违章操作造成的事故，承担责任。

3、工作联系及交接班制度3.1工作联系：工作联系是保证生产的持续，稳定进行的有力措施，通过联系，可将上级生产指令，生产变化情况尽早了解并拒此在岗位做好各项调整工作，同时，应将岗位的生产情况及时汇报有关领导，岗位的工作联系主要有以下几点；a、根据生产指令，做好各炉的开停车工作。

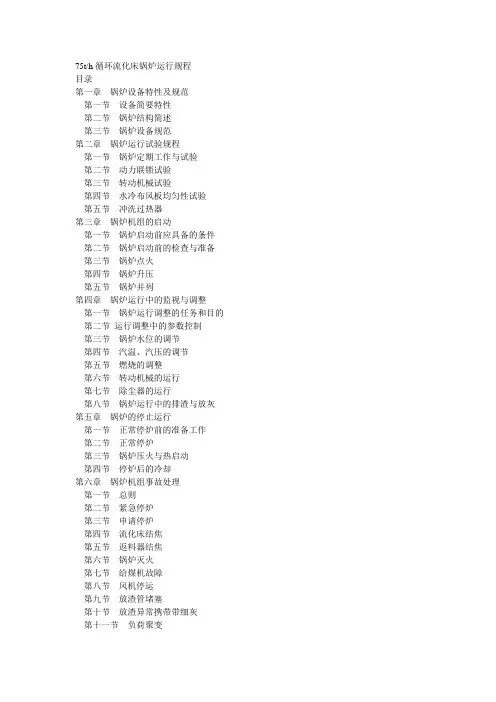

75t/h循环流化床锅炉运行规程目录第一章锅炉设备特性及规范第一节设备简要特性第二节锅炉结构简述第三节锅炉设备规范第二章锅炉运行试验规程第一节锅炉定期工作与试验第二节动力联锁试验第三节转动机械试验第四节水冷布风板均匀性试验第五节冲洗过热器第三章锅炉机组的启动第一节锅炉启动前应具备的条件第二节锅炉启动前的检查与准备第三节锅炉点火第四节锅炉升压第五节锅炉并列第四章锅炉运行中的监视与调整第一节锅炉运行调整的任务和目的第二节运行调整中的参数控制第三节锅炉水位的调节第四节汽温、汽压的调节第五节燃烧的调整第六节转动机械的运行第七节除尘器的运行第八节锅炉运行中的排渣与放灰第五章锅炉的停止运行第一节正常停炉前的准备工作第二节正常停炉第三节锅炉压火与热启动第四节停炉后的冷却第六章锅炉机组事故处理第一节总则第二节紧急停炉第三节申请停炉第四节流化床结焦第五节返料器结焦第六节锅炉灭火第七节给煤机故障第八节风机停运第九节放渣管堵塞第十节放渣异常携带带细灰第十一节负荷聚变第十二节厂用电中断第十三节燃烧室墙壁损坏附：（１）汽水系统图（２）主蒸汽系统（３）七米层疏水箱（４）零米排污箱（５）汽、水阀门开关位置表第一章锅炉设备特性及规范第一节设备简要特性75t/h循环流化床锅炉是一种高效、低污染排放的新型锅炉，该炉采用高效的沸腾燃烧方式，具有许多优点：１、燃料的适应性较好。

可以燃用各种褐煤、烟煤、贫煤、无烟煤甚至煤矸石。

有时还可以掺烧其他锅炉排出的可燃物较高的炉渣、炉排漏渣、除尘灰等。

２、燃烧效率高。

由于采用高效的沸腾燃烧方式，物料燃烧强度高，可燃物炉内停留时间长，燃烧效率可达95%～99%。

３、清洁燃烧，保护环境。

该炉系中温燃烧，低Nox排放，具有最佳的脱硫温度环境，通过炉内加石灰石脱硫效率高，能显著降低S02排放，可减轻对设备的低温腐蚀和对环境大气的污染。

４、负荷调节反应快、调节范围大。

通过改变风量及给煤量，使锅炉的循环量发生改变，就能有效地控制和调节负荷，负荷可在30～110%额定范围内运行。

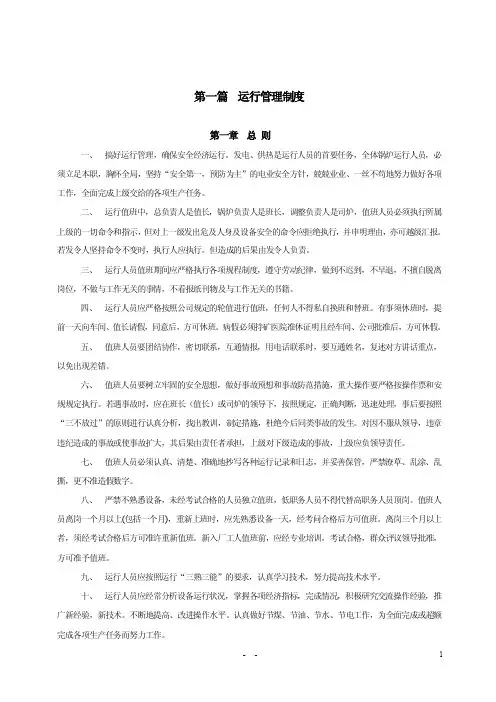

第一篇运行管理制度第一章总则一、搞好运行管理，确保安全经济运行。

发电、供热是运行人员的首要任务，全体锅炉运行人员，必须立足本职，胸怀全局，坚持“安全第一，预防为主”的电业安全方针，兢兢业业、一丝不苟地努力做好各项工作，全面完成上级交给的各项生产任务。

二、运行值班中，总负责人是值长，锅炉负责人是班长，调整负责人是司炉，值班人员必须执行所属上级的一切命令和指示，但对上一级发出危及人身及设备安全的命令应拒绝执行，并申明理由，亦可越级汇报。

若发令人坚持命令不变时，执行人应执行。

但造成的后果由发令人负责。

三、运行人员值班期间应严格执行各项规程制度，遵守劳动纪律，做到不迟到，不早退，不擅自脱离岗位，不做与工作无关的事情，不看报纸刊物及与工作无关的书籍。

四、运行人员应严格按照公司规定的轮值进行值班，任何人不得私自换班和替班。

有事须休班时，提前一天向车间、值长请假，同意后，方可休班。

病假必须持矿医院准休证明且经车间、公司批准后，方可休假。

五、值班人员要团结协作，密切联系，互通情报，用电话联系时，要互通姓名，复述对方讲话重点，以免出现差错。

六、值班人员要树立牢固的安全思想，做好事故预想和事故防范措施，重大操作要严格按操作票和安规规定执行。

若遇事故时，应在班长（值长）或司炉的领导下，按照规定，正确判断，迅速处理，事后要按照“三不放过”的原则进行认真分析，找出教训，制定措施，杜绝今后同类事故的发生。

对因不服从领导，违章违纪造成的事故或使事故扩大，其后果由责任者承担，上级对下级造成的事故，上级应负领导责任。

七、值班人员必须认真、清楚、准确地抄写各种运行记录和日志，并妥善保管，严禁潦草、乱涂、乱撕，更不准造假数字。

八、严禁不熟悉设备，未经考试合格的人员独立值班，低职务人员不得代替高职务人员顶岗。

值班人员离岗一个月以上(包括一个月)，重新上班时，应先熟悉设备一天，经考问合格后方可值班。

离岗三个月以上者，须经考试合格后方可准许重新值班。

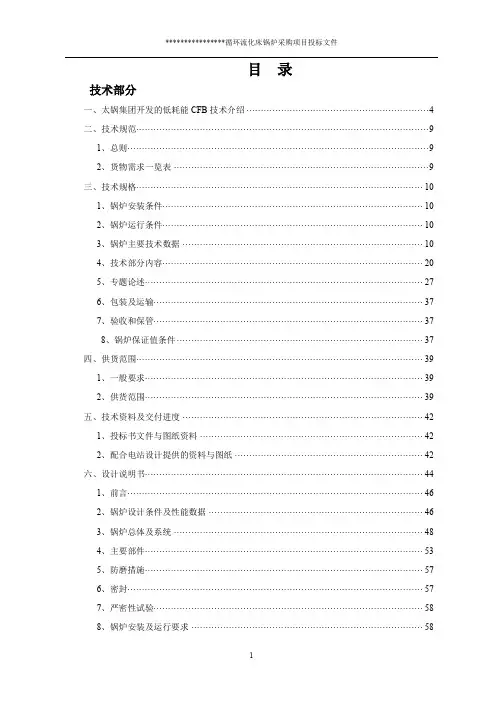

****************循环流化床锅炉采购项目投标文件目录技术部分一、太锅集团开发的低耗能CFB技术介绍 (4)二、技术规范 (9)1、总则 (9)2、货物需求一览表 (9)三、技术规格 (10)1、锅炉安装条件 (10)2、锅炉运行条件 (10)3、锅炉主要技术数据 (10)4、技术部分内容 (20)5、专题论述 (27)6、包装及运输 (37)7、验收和保管 (37)8、锅炉保证值条件 (37)四、供货范围 (39)1、一般要求 (39)2、供货范围 (39)五、技术资料及交付进度 (42)1、投标书文件与图纸资料 (42)2、配合电站设计提供的资料与图纸 (42)六、设计说明书 (44)1、前言 (46)2、锅炉设计条件及性能数据 (46)3、锅炉总体及系统 (48)4、主要部件 (53)5、防磨措施 (57)6、密封 (57)7、严密性试验 (58)8、锅炉安装及运行要求 (58)19、特别说明 (58)附：太锅集团75T/H产品图纸2技术部分TGJT3太原锅炉集团开发的低能耗循环流化床技术介绍太锅集团和清华大学合作，深入分析了常规循环流化床锅炉面临的问题和挑战，提出了低能耗循环流化床锅炉设计理论和方法，形成了低能耗循环流化床锅炉全套设计导则，完成了低能耗循环流化床锅炉的产品结构设计，首台低能耗产品在山西离石大土河热电厂已运行两年，运行结果及测试数据均表明，低能耗能型循环流化床锅炉与常规产品比较：节电30%以上节煤3-6%性能优异，可靠性高，连续运行时间为5000h,年运行时间8000h.低能耗型循环流化床锅炉代表了流化床技术发展的最新方向，该技术在我公司75t/h级别、130t/h级别、220t/h级别以及更大容量循环流化床锅炉都得到了应用，显示出强大的技术优越性。

一、CFB锅炉面临的问题和对策1.CFB锅炉三大突出优点CFB锅炉相比煤粉炉而言，具有燃料适应性广、环保性能优异、负荷调节范围宽广三大突出优点，正是凭借这些技术优势，近二十年来，循环流化床燃烧技术得到飞速发展，在国内中小容量锅炉机组中取得了不可替代的市场地位，成为了国际上公认的商业化程度最好的洁净煤燃烧技术。

循环流化床锅炉运行规程编写：审核：批准：目录第一篇锅炉机组的运行第一章锅炉设备规范和燃料特性 (4)第一节锅炉设备规范 (4)第二节燃料及石灰石特性 (13)第二章锅炉机组启动或检修后的检查与试验 (14)第一节启动前的检查与试验 (16)第二节水压试验 (16)第三节冲洗过热器 (17)第四节漏风实验 (18)第五节布风板的均匀性实验 (18)第六节锅炉的烘炉与煮炉 (18)第三章锅炉机组的启动 (19)第一节启动前的准备 (19)第一节锅炉点火 (20)第二节锅炉的升压 (21)第三节锅炉机组启动要求及注意事项 (22)第四节锅炉的并列 (23)第四章运行中的监视和调整 (23)第一节运行调整的任务和目的 (23)第二节水位的调节 (23)第三节汽温和汽压调节 (24)第四节燃烧的调节 (24)第五节锅炉压火与热启动 (25)第六节锅炉的排污 (25)第七节锅炉的吹灰 (26)第八节锅炉的排渣 (27)第九节自动装置的运行 (27)第十节转动机械运行 (27)第五章锅炉机组的停止 (28)第一节锅炉的停止 (28)第二节锅炉的停炉后的冷却 (28)第三节锅炉停炉检查项目 (28)第四节锅炉的防冻 (29)第五节锅炉停炉保护 (29)第二篇锅炉机组事故处理第一节故障停炉 (30)第二节锅炉缺水 (30)第三节锅炉满水 (31)第四节汽水供腾 (32)第五节汽包水位计损坏 (33)第六节给水管道水冲击 (33)第七节蒸汽管道水冲击 (34)第八节水冷壁管损坏 (34)第九节主蒸汽管道爆破 (35)第十节省煤器损坏 (35)第十一节过热器管损坏 (36)第十二节减温器损坏 (37)第十三节烟道可燃物再燃烧 (37)第十四节锅炉灭火 (38)第十五节炉床超温及结焦 (38)第十六节返料器结焦 (39)第十七节负荷骤减 (39)第十八节厂用电中断 (40)第十九节风机故障 (41)第三篇电除尘器运行规程第一章电除尘器的结构 (42)第一节结构形式及规范 (42)第二节主要技术特性 (42)第二章设备的安全规程 (43)第一节人身安全 (43)第二节进入电除尘内部的安全注意事项 (43)第三章电除尘器的运行 (43)第一节电除尘器的运行前的检查 (43)第二节电除尘器的运行、停止 (44)第四章电除尘器辅助设备的运行 (45)第一节电除尘器辅助设备的规范特性 (45)第二节除灰系统运行注意事项 (45)第三节除尘系统的运行 (45)附录一：循环流化床锅炉的调整第一篇锅炉机组的运行第一章锅炉设备规范和燃料特性第一节锅炉设备规范一、设备简要特性（1）：锅炉整体布置：本锅炉系中压参数、单锅筒、自然循环蒸汽锅炉，采用循环流化床燃烧方式，高温气固分离，全刚焊接结构构架。

编制校对审核审定中华人民共和国2004年6月一．概述本产品为75t/h中温、中压循环流化床锅炉，采用近年发展起来的循环流化床燃烧技术，并根据无锡华光锅炉股份有限公司与国内著名院校多年合作开发循环流化床锅炉的经验，以及同类型循环流化床锅炉运行的成功经验基础上，完善了这一产品。

本产品结构简单、紧凑，与传统的煤粉炉炉型相似，锅炉本体由燃烧设备、给煤装置、床下点火装置、分离和返料装置、水冷系统、过热器、省煤器、空气预热器、钢架、平台扶梯、炉墙等组成。

二．锅炉参数额定蒸发量75t/h额定蒸汽压力 3.82MPa额定蒸汽温度450℃给水温度150℃排烟温度~ 145℃锅炉设计效率85~90%三．设计燃料1、煤种：烟煤、无烟煤、贫煤、褐煤、混煤等；收到基低位发热值Q net.ar=20934~23500KJ/Kg。

2、燃料颗粒度要求：煤为0~10mm；50%切割粒径d50=1.5mm；详见附图1注意事项：用户应按照附图1严格控制煤颗粒度的大小，以利于锅炉的正常燃烧和运行。

3、石灰石颗粒度要求：<2mm。

50%切割粒径d50=0.25mm；详见附图2四．锅炉各部分结构简述：1、燃烧装置：流化床布风板采用水冷布风板结构，有效面积为7.7m2; 布风板上布置了266只钟罩式风帽，风帽间风板上填保温混凝土和耐火混火混凝土。

空气分为一次风及二次风，一、二次风之比为60：40，一次风从炉膛水冷风室二侧进入，经布风板风帽小孔进入燃烧室。

二次风在布风板上高度方向分二层送入。

布风板上布置了二只Ф219的放渣管（每只放渣管另接一只Ф219事故放渣管），可接冷渣机（用户自理）。

水冷风室底部还布置了二只Ф108的放灰管，用于定期清除水冷风室中的积灰。

2、给煤装置本锅炉炉前布置了三只给煤管，煤通过给煤管送入燃烧室。

给煤管上布置有送煤风和播煤风，以防给煤堵塞。

送煤风接一次冷风，播煤风接一次热风，二股风合计约为总风量的4%，每只送风管、播煤风管应布置一只风门（设计院设计），以调节送煤风量。

75t/h循环流化床锅炉说明书（国外引进技术）目录一、概述二、锅炉技术经济指标1.锅炉规范2.设计燃料及石灰石3.技术参数4.主要尺寸及数据三、基本结构及工作流程1.0 水汽系统1.1 省煤器1.1.1 低温省煤器1.1.2 高温省煤器1.2 锅筒及内部装置1.3 蒸发管1.4 水冷壁及下降管1.4.1 前后水冷壁回路1.4.2 侧水泠壁回路1.5 过热器及减温器1.6 阀门及管道2.0 循环燃烧系统2.1 配套设备2.2 燃烧室2.3 旋风分离器2.4 回送装置给煤接口2.5 点火燃烧器3.0 烟风系统3.1 配套设备3.2 空气预热器3.3 一次风室及布风装置3.4 二、三次风装置4.0 固定支撑系统4.1 刚性梁及吊挂装置4.2 钢架及平台楼梯4.3 导向装置四、锅炉其它系统5.0 内衬及保温系统5.1 燃烧室内衬5.2 分离器及其它部位内衬5.3 炉墙及保温结构6.0 灰渣冷却系统6.1 水冷螺旋出渣机6.2 灰冷却器6.3 旋转排灰锁气器(旋转排灰阀)7.0 锅炉控制系统7.1 热工检测7.2 热工保护、联锁7.3 自动调节五、锅炉安装注意事项备注: 本说明书仅供选型参考, 最终数据以随机提供的说明书为准。

一、概述本锅炉是我厂采用引进技术，由本厂自行制造的北锅型循环流化床燃煤锅炉。

该炉具有高效、低磨损、中温分离、灰循环安全易控、运行可靠、启动迅速等突出优点。

锅炉为室内(外)布置，由前部及尾部两个竖井烟道组成。

前部竖井为悬吊结构，炉膛由膜式水冷壁组成，自下而上依次为一次风室、浓相床、悬浮段、蒸发管、高低温过热器及高温省煤器。

尾部竖井采用支承结构，布置有低温省煤器及管式空气预热器，两竖井之间由两个并列的旋风分离器相连通，分离器下部接回送装置及灰冷却器。

燃烧室及分离器内部均设有防磨内衬，前部竖井采用敷管炉墙，后部竖井采用轻型炉墙，由八根型钢柱承受锅炉全部重量。

锅炉采用床下点火，分级燃烧，一次风率为55%,正常运行时，密相区为湍流床，床温始终控制在860 oC左右，这样既有利于石灰石与燃料中的硫发生反应，达到最佳的脱硫效果，又造成了低温缺氧燃烧环境，降低了NOx的生成量。

第一章锅炉设备规范和燃料特性第一节锅炉设备规范三、锅炉主要承压部件及受热面五、辅机规范六、安全阀第二节燃料及石灰石特性1、燃料设计煤种成份分析燃油成分分析成份分析第一节启动前的检查及试验一、锅炉本体的检查1、燃烧室、旋风分离器、回料阀、烟道内无人工作，无工具及其它杂物、风帽无损坏小孔无堵塞，流化床风室、点火燃烧器内浇筑料完整、无杂物，各受热面无积灰，排渣门开关灵活并能关闭严密，渣管畅通无阻塞，给煤机及一、二次风喷嘴无结焦、堵塞。

2、看火门、人孔门完整无缺，检查后各门严密关闭，各种测量和控制仪表附件完整，指针指示在零，并处在工作状态。

3、水冷壁、过热器、省煤器经试压各部正常无渗水、漏水情况。

4、各部平台、楼梯、栏杆完好牢固，通道无障碍物和积灰，检修用的脚手架已拆除，各部照明充足。

5、各部控制门、风门、挡板开关灵活，指示位置与实际相符。

6、各部膨胀指示器安装齐全，指针调整零位。

二、汽水系统的检查1、给水系统：给水调节门、给水大旁路调节门、大旁路前后电动截止门，小旁路给水门及放水门关闭。

给水调节门前后电动截止门，混合器前电动调节门、省煤器前电动截止门开启。

2、减温器前后截止门开启，调节门关闭。

3、集汽箱出口，主汽门经开关试验开启，旁路门关闭，母管来汽门关闭。

4、疏水系统：主汽门前所有疏水及主汽门后的疏水门开启。

5、放水系统：各联箱的排污门关闭、连续排污一次门、事故放水手动门开启、电动门关闭、定期排污总门开启、反冲洗门关闭。

6、给水、蒸汽及炉水取样门、汽包加药门开启。

7、汽包水位计的汽门、水门开启、放水门关闭。

8、所有空气门开启，过热器联箱上的生火排汽手动门及电动门开启。

9、汽包及集汽箱压力表一次门开启，所有流量表的一次门开启。

10、省煤器再循环门上水时关闭，停止上水时开启。

11、各安全门的冲量门开启。

12、检查除尘器处于良好备用状态。

三、给煤设备的检查1、给煤机插板开关灵活，能严密关闭。

2、Ⅰ、Ⅱ段给机内无杂物，空转运行正常，无异音，处于备用状态（分别空载运行15－20分钟）。

3.12.6.2炉膛吹扫“吹扫备好”指示灯亮，启动吹扫按钮，进行吹扫，“吹扫”指示灯亮。

5分钟后，吹扫完成，“吹扫完成”指示灯亮。

3.12.7点火许可条件满足下列全部条件，“点火备好”指示灯亮：3.12.7.1油压达到1.5Mpa3.12.7.2总风量大于30000 NM3/h3.12.7.3燃油快速关断阀已关3.12.8汽包水位保护连锁状态下，汽包水位高一值（+50mm）时报警，高二值(+75mm)时，紧急事故放水电动阀自动开启，水位降至＋50mm时，紧急事故放水电动阀自动关闭。

3.12.9过热器出口压力保护过热器出口两个压力均大于5.45MPa时，对空排汽电动阀自动打开。

3.12.10冷渣器连锁3.12.10.1启动连锁：冷渣器冷却水电动调节阀开度＞50％→冷渣器→冷渣器入口电动插板门3.12.10.2连锁状态下，冷渣器停止，其入口电动插板门自动关闭。

3.12.11给煤机连锁保护3.12.11.1满足下列全部条件，给煤机允许启动：无MFT条件平均床温＞450℃给煤机出口电动门已开给煤机就地控制柜在远方操作状态3.12.11.2下列任一条件满足，给煤机自动停止：MFT动作平均床温＞1050℃平均床温＜650℃给煤机堵煤3.12.11.3 连锁状态下1号或2号发电机出口开关跳闸，运行锅炉给煤机转速指令变为10％。

3.12.12疏水泵联锁3.12.12.1两台疏水泵之间的联锁：联锁投入时，运行疏水泵跳闸，备用疏水泵自启动。

3.12.12.2自动疏水功能：当联锁投入及两个疏水箱的水位高至2100mm时，已置“先启”的疏水泵自启动。

当水位降至500mm时，运行疏水泵自动停止。

第四章锅炉启动与停止4.1总则4.1.1场地平整，道路畅通，照明、消防、通讯以及给排水系统正常。

4.1.2系统中检修的设备、管道、阀门已经过验收合格，工作票已销票。

4.1.3热工测量、控制和保护系统调试合格，各仪表二次阀已开启。

4.1.4首次投运的锅炉或大修后的锅炉应进行密封性试验、返料试验以及水压试验。
