报警系统安全技术交底

（火灾自动报警系统）分部分项施工技术交底记录
渝建竣－２8 工程名称武隆南城中央广场3#楼消防工程施工单位浙江省工业设备安装集团公司重庆分公司分部分项名称火灾报警系统施工班组电工班交底部位计划完成日期交底日期
1．质量标准及执行规程规范：必须严格执行〈〈建筑电气工程施工质量验收规范〉〉（GB50303-2002）
《火灾报警系统施工及验收收规范》GB50166-2007
2．安全操作事项： 1.进入施工现场戴好安全帽。

2. 酒后不能上班、不能赤脚。

3严格遵守现场的规章制度.
3．操作要点及技术措施：1.暗配的导管,埋设深度与建筑物、构筑物表面的距离不小于30㎜；2.线管
间的连接采用直接头粘接且牢固; 3明配的线管应排列整齐，固定点间距均匀，安装牢固，4、线路连
接采用扣压连接，角钢∠25×3做支架，4、晨配线管表面涮防火涂料。

4．其它注意事项：1、施工现场人员必须做到文明、安全施工、施工中发生问题应急时向上报。

2、施工人员必须做好“三防工作”。

3、注意与土建单位的配合。

主要参加人员：
项目技术负责人：
交底人：
交底接收人：
年月日。

火灾报警系统技术交底一、工程概述本次工程涉及的建筑物为具体建筑物名称，其火灾报警系统的安装旨在提供早期火灾探测和报警功能，保障人员生命财产安全。

该系统包括火灾探测器、报警控制设备、声光报警器等组件，采用先进的技术和可靠的设备，以确保系统的稳定性和准确性。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸和相关技术规范，了解火灾报警系统的工作原理和安装要求。

制定施工方案，明确施工流程和质量控制要点。

2、材料准备根据设计要求，采购符合国家标准的火灾报警设备和材料，如探测器、控制器、线缆等。

对采购的设备和材料进行检验，确保其质量合格，性能符合要求。

3、工具准备准备好施工所需的工具，如电钻、螺丝刀、万用表等。

4、现场准备清理施工现场，确保施工环境整洁、安全。

按照设计要求，确定探测器、报警器等设备的安装位置，并做好标记。

三、施工流程1、布线根据施工图纸，敷设火灾报警系统的线缆。

线缆应采用防火、阻燃型，并按照规定的路径和方式敷设，避免与强电线路共管、共槽。

线缆敷设完成后，应进行绝缘电阻测试，确保其绝缘性能符合要求。

2、探测器安装根据不同的场所和环境，选择合适类型的火灾探测器，如感烟探测器、感温探测器等。

探测器的安装位置应符合设计要求，一般安装在顶棚或墙壁上，距梁、墙、风口等的距离应符合规范要求。

探测器安装完成后，应进行功能测试，确保其能够正常探测火灾信号。

3、报警设备安装报警控制设备应安装在专用的控制室内，安装位置应便于操作和维护。

声光报警器应安装在明显的位置，确保其声音和灯光能够有效地警示人员。

4、系统调试系统安装完成后，应进行全面的调试。

调试内容包括探测器的灵敏度测试、报警设备的功能测试、系统的联动测试等。

调试过程中，应模拟火灾情况，检查系统是否能够及时、准确地发出报警信号，并启动相应的消防设备。

四、质量控制要点1、设备和材料的质量严格检查设备和材料的质量，确保其符合国家标准和设计要求。

对设备和材料进行进场检验，不合格的产品不得使用。

一、交底目的为确保火灾自动报警系统施工和使用的安全性，提高火灾预防能力，降低火灾风险，特对参与火灾自动报警系统施工、安装、调试及维护的相关人员进行安全技术交底。

二、交底对象1. 施工单位项目经理、技术负责人、施工人员。

2. 消防设施维护保养人员。

3. 使用单位消防安全管理人员。

三、交底内容1. 系统概述（1）火灾自动报警系统是建筑消防设施的重要组成部分，主要由火灾探测器、报警控制器、消防联动控制设备等组成。

（2）系统功能：实现火灾的早期探测、报警，并自动启动消防设备，控制火灾蔓延。

2. 施工要求（1）施工前，施工单位应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。

（2）设备、材料进场检验：设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。

火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。

（3）系统施工：施工单位应做好施工、检验、调试、设计变更等相关记录，施工过程结束后，对系统的安装质量进行全数检查。

3. 设备安装（1）火灾探测器安装：探测器应水平安装，距墙壁、梁边的水平距离为0.5m，周围不应有遮挡物。

感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m。

（2）手动火灾报警按钮安装：安装在墙上距地面（楼）高度1.5m处，应安装牢固，不得倾斜。

按钮的外接导线，应留有10cm以上的余量。

（3）火灾报警控制器安装：在墙上安装时，其底边距地（楼）面高度1.5m处。

落地安装时，底边高出地坪0.1~0.2m。

控制器的主电源应直接与消防电源连接，控制器的接地应牢固。

4. 系统调试（1）调试前，对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试。

（2）系统调试应按现行国家标准的要求进行，确保系统功能正常运行。

5. 消防联动控制（1）消防联动控制设备应按照消防设备联动逻辑说明进行安装和调试。

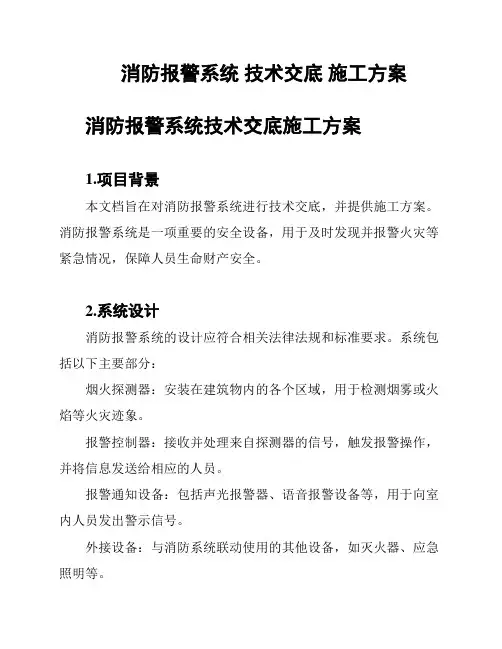

消防报警系统技术交底施工方案消防报警系统技术交底施工方案1.项目背景本文档旨在对消防报警系统进行技术交底，并提供施工方案。

消防报警系统是一项重要的安全设备，用于及时发现并报警火灾等紧急情况，保障人员生命财产安全。

2.系统设计消防报警系统的设计应符合相关法律法规和标准要求。

系统包括以下主要部分：烟火探测器：安装在建筑物内的各个区域，用于检测烟雾或火焰等火灾迹象。

报警控制器：接收并处理来自探测器的信号，触发报警操作，并将信息发送给相应的人员。

报警通知设备：包括声光报警器、语音报警设备等，用于向室内人员发出警示信号。

外接设备：与消防系统联动使用的其他设备，如灭火器、应急照明等。

3.施工方案3.1 安装位置选择根据建筑物的不同区域和功能需求，合理选择烟火探测器和报警通知设备的安装位置，确保系统的全面覆盖和准确性。

3.2 探测器布局根据建筑物的平面布局，将烟火探测器分布在各个需要覆盖的区域，如走廊、房间等。

同时，要根据实际情况确定探测器的安装高度和间隔，以提高探测效果。

3.3 接线与联动在系统施工过程中，要仔细对接线进行布置，并确保电气连接的可靠性和安全性。

同时，根据实际需求进行系统的联动设置，如与建筑楼梯压力差系统、水源系统等的联动。

3.4 报警控制器配置在报警控制器的设置中，要准确配置报警触发条件和报警信息的发送对象。

同时，还要保证报警控制器的稳定性和可靠性。

3.5 报警通知设备设置根据建筑物的具体情况，合理设置报警通知设备的声音大小、亮度等参数，以确保警示效果的最大化。

4.系统验收在施工完成后，应进行系统的验收测试。

通过对各个部件的功能测试和系统的整体运行测试，确保消防报警系统的正常运行和可靠性。

5.维护保养系统的维护保养是确保消防报警系统长期有效运行的重要环节。

按照相关要求，定期对系统进行检查维护，包括清洁、电源检查、探测器测试等。

通过本文档的技术交底和施工方案提供，可以确保消防报警系统的规范施工和正常运行，为建筑物内人员和财产的安全提供保障。

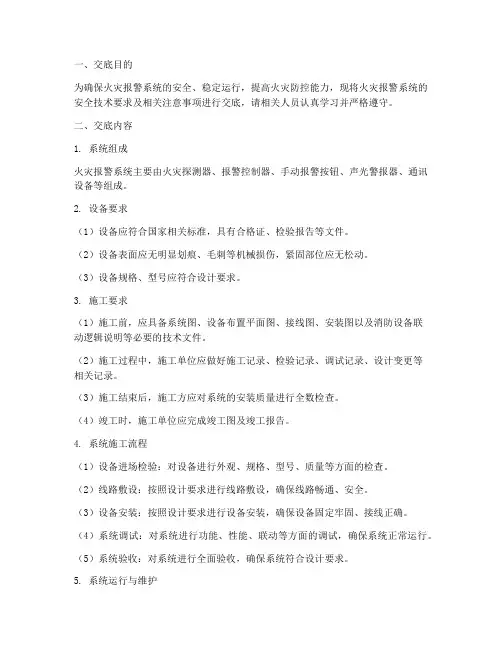

一、交底目的为确保火灾报警系统的安全、稳定运行，提高火灾防控能力，现将火灾报警系统的安全技术要求及相关注意事项进行交底，请相关人员认真学习并严格遵守。

二、交底内容1. 系统组成火灾报警系统主要由火灾探测器、报警控制器、手动报警按钮、声光警报器、通讯设备等组成。

2. 设备要求（1）设备应符合国家相关标准，具有合格证、检验报告等文件。

（2）设备表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。

（3）设备规格、型号应符合设计要求。

3. 施工要求（1）施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。

（2）施工过程中，施工单位应做好施工记录、检验记录、调试记录、设计变更等相关记录。

（3）施工结束后，施工方应对系统的安装质量进行全数检查。

（4）竣工时，施工单位应完成竣工图及竣工报告。

4. 系统施工流程（1）设备进场检验：对设备进行外观、规格、型号、质量等方面的检查。

（2）线路敷设：按照设计要求进行线路敷设，确保线路畅通、安全。

（3）设备安装：按照设计要求进行设备安装，确保设备固定牢固、接线正确。

（4）系统调试：对系统进行功能、性能、联动等方面的调试，确保系统正常运行。

（5）系统验收：对系统进行全面验收，确保系统符合设计要求。

5. 系统运行与维护（1）定期检查：定期对系统进行检查，确保系统正常运行。

（2）故障处理：发现故障时，及时进行处理，确保系统恢复正常。

（3）资料保存：对系统资料进行分类、归档，确保资料完整、齐全。

（4）培训与考核：对操作人员进行培训，提高操作技能；定期进行考核，确保操作人员掌握系统操作。

三、注意事项1. 严格按照设计要求进行施工，确保系统质量。

2. 严禁擅自改动系统，如需改动，需经相关部门审批。

3. 加强对系统的维护与管理，确保系统正常运行。

4. 定期对操作人员进行培训，提高操作技能。

5. 加强对系统资料的保管，确保资料完整、齐全。

四、交底对象1. 施工单位项目负责人、施工人员2. 消防部门相关人员3. 建筑物管理人员4. 操作人员五、交底时间[填写具体时间]六、交底人[填写具体姓名]七、备注1. 本交底内容仅供参考，具体实施时以实际需求为准。

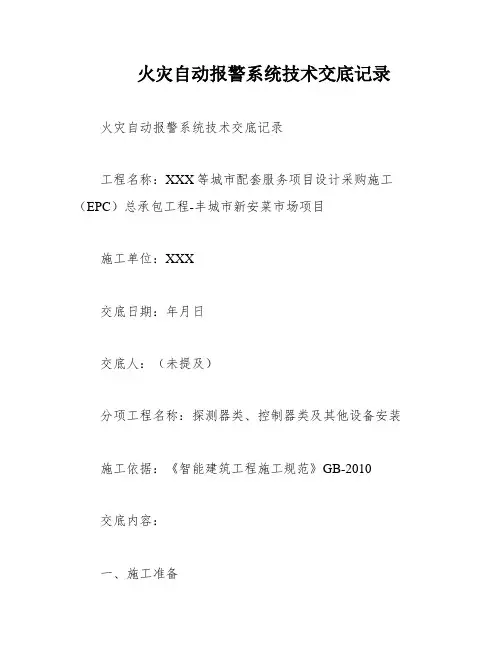

火灾自动报警系统技术交底记录火灾自动报警系统技术交底记录工程名称：XXX等城市配套服务项目设计采购施工（EPC）总承包工程-丰城市新安菜市场项目施工单位：XXX交底日期：年月日交底人：（未提及）分项工程名称：探测器类、控制器类及其他设备安装施工依据：《智能建筑工程施工规范》GB-2010交底内容：一、施工准备一）、技术准备：在接到施工任务后，首先应对图纸进行会审。

同时，熟悉结构图、建筑图、装修图及其他专业的有关图纸，找到影响施工的设计问题，组织设计交底，解决设计施工方面存在的问题。

办理好技术变更洽商，确定施工方法，并配备相应的劳动力、设备、材料、机具等。

同时，配备配套的生活、生产临时设施。

二）、主要设备材料及机具：主要设备材料应符合设计图纸要求及“消防工程安装的通用要求”的有关内容。

主要机具包括规范规定的所有常用工具。

二、施工工艺流程钢管和金属线槽安装→验收交付使用钢管内导线敷设线槽配线→火灾自动报警设备安装→调试→检测一）、干管干线槽检验、支管支线槽敷设与总包交接。

如发现管路不通或位置不对，与建设单位、设计单位、监理单位、总包单位协商解决。

调整完后进行穿带线，导线敷设线槽配线工序。

二）、钢管内导线敷设线槽配线要求：1、火灾自动报警系统传输线路应采用铜芯绝缘线或铜芯电缆，其电压等级不应低于交流250V。

为满足导线和电缆的机械强度要求，穿管敷设的绝缘导线，线芯截面最小不应小于1mm²；线槽内敷设的绝缘导线最小截面不应小于0.75mm²；多芯电缆线芯最小截面不应小于0.5mm²。

穿管绝缘导线或电缆的总面积不应超过管内截面积的40%，敷设于封闭式线槽内的绝缘导线或电缆的总面积不应大于线槽的净截面积的50%。

2、导线在管内或线槽内，不应有接头或扭结。

导线的接头应在接线盒内焊接或压接。

3、不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线槽的同一槽孔内。

4、横向敷设的报警系统传输线路如果采用穿管布线时，不同防火分区的线路不宜穿入同一根管内。

表F.0.3 技术交底记录施表F.0.3绝缘检测。

其绝缘电阻值应符合规范和设计规定的要求。

应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ，待所有回路校线全部完成，即可进入设备安装阶段。

3、外围设备及主机安装：消防控制设备在安装前，应进行功能检查，不合格者，不得安装。

4、外围设备安装：5、⑴工艺流程6、①报警设备及器具安装7、测定设备位置→探测器安装→模块安装→端子箱安装→被联动设备压接→消防控制设备安装→系统调试开通→验收8、②消防广播安装9、控制电源话筒10、↓↓11、扬声器←控制器←端子箱←扩音机←增音机↑↑收音机子唱机⑵探测器安装：现场实际安装时，经常与空调排烟口，照明灯具，喷淋头等，在安装位置上发生冲突，不可能完全按设计图纸施工，因此，施工中在相应规范规定的范围内进行必要的调整，尽量保证安装的探测器“横平竖直”，探测器安装应遵守如下规则：1)探测器至墙壁，梁边的水平距离，不小于0.5M2)探测器周围0.5M内，不应有遮挡物。

3)探测器至空调风口边的水平距离，不应小于1.5M；至多孔送风顶棚孔口的水平距离，不应小于0.5M。

4)宽度小于3M的内走道探测器宜居中布置，感温探测器不应超过10M，感烟探测器不应超过15M，不应大于探测器距墙距离的一半。

5)感烟探测器最大保护半径小于5.8M，感温探测器最大保护半径小于3.6M6)探测器宜水平安装，当必须倾斜安装时，倾角不应大于45度。

7)探测器底座安装应牢固，其导线连接必须可靠压接或焊接。

8)探测器底座的穿线孔宜封堵，安装完毕后的底座应采取保护措施。

9)探测器的确认灯，安装应面向便于人员观察的主要入口方向，在调试前，应加防护罩加以保护。

10)探测器吊顶吸顶安装时，采用木螺丝将底座固定在配套的接线盒上。

11)探测器的底座应固定牢靠，其导线连接必须是可靠的压接，涮锡时，不得使用带腐蚀性的助焊剂。

12)探测器的“+”线应为红色，“—”线应为蓝色，其余导线应根据不同用途采用其它颜色区分。

火灾报警系统安装安全技术交底
1. 简介
本文档旨在就火灾报警系统的安装过程进行技术交底，确保安装过程符合相关安全标准和法规要求。

2. 安全要求
在进行火灾报警系统的安装时，需要遵守以下安全要求：
- 严格遵循当地相关法律法规和建筑规范；
- 使用符合质量认证和标准要求的设备和材料；
- 采用防火、防爆、防雷等技术措施保证系统的安全性；
- 安装过程中，应确保线路布局合理，设备安装稳固可靠。

3. 安全措施
在安装火灾报警系统时，需要采取以下安全措施：
3.1 工作人员安全
- 工作人员需熟悉安全操作规程，佩戴个人防护用品，如安全帽、防护眼镜等；
- 对工作人员进行必要的培训，确保其掌握操作技能和应对紧急情况的应急措施；
- 禁止在危险区域进行吸烟、携带易燃易爆物品等违章行为。

3.2 施工现场安全
- 设置施工现场警示标识，提醒他人注意施工区域的安全；
- 对施工现场进行临时隔离，确保无关人员不进入施工区域；
- 安装完毕后，对施工区域进行清理，清除杂物和危险物品。

3.3 设备安全
- 按照设备说明书进行正确的安装、调试和接线；
- 确保设备固定牢固，防止设备因振动、冲击等因素脱落或损坏；
- 在设备安装位置周围设置合适的安全距离，避免设备受到外界干扰。

4. 结论
本文档提供了关于火灾报警系统安装过程中的安全技术交底内容。

在进行安装工作时，请遵守相关法规和标准要求，采取必要的
安全措施，确保系统安装的质量和安全性，为消防安全提供可靠的保障。

火灾自动报警及联动控制系统技术交底12、支架吊杆的最小直径不小于6mm。

管卡与管线终端、弯头中点、电气器具或箱(盒)边缘距离宜为150~500mm°吊顶内敷设的管路宜采用单独卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上，并做好底漆及面漆防腐处理。

项工程质量检验批及隐蔽验收记录，不得损坏土建钢筋和模板。

施工完毕后及时清理掉模板上的残留物。

14、电管必须敷设在两层钢筋之间，不得放在底筋下面或面筋之上，尽量远离套管或预留洞。

15、预埋时与水电紧密配合，不能使配管让面筋高度超过板厚。

16、地下室底板内配管时管子底部必须离地250mm以上。

本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合格率100%。

1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对报警设备及各探测器安装一般按规范GB50303-2002、GB50339-2003及公司企业技术标准Q∕ZKD(J)01-2006执行。

2、自动报警主机应设独立间，总控主机安装应距墙周圈600~800mm安装平稳。

3、点型烟感探测器安装要求，探测器宜水平安装，当必须斜装时不应大于45°,位置距墙壁、梁边及周围不应小于0.5m,距空调送风口1.5m。

水平空间安装设置宜居中布置，感温探测器的安装间距不应超过IOm,感烟探测器的安装间距不应超过15m。

4、线型火灾探测器的安装要求：红外光束感烟探测器的水平距离一般不应大于18m,距侧墙不应大于7m,且不应小于0.5m。

5、探测器底座安装牢固，采用不少于两个螺丝固定，在安装后及时做好成品保护。

6、手动报警按钮安装应设置在明显和便于操作的部位。

按钮安装在墙上时距地面高度宜为1.3~1.5m,且应有明显的标志，并应安装牢固，不得倾斜。

7、模块安装位置应考虑维护方便及美观等因素，采用明装时，宜低于装修吊顶10~20mm°一般可安装于被控设备边或吊顶上面，或定制模块箱内。

一、工程名称：____________________二、施工单位：____________________三、建设单位：____________________四、分部分项工程：____________________五、作业部位：____________________六、交底部门：____________________七、交底人：____________________八、日期：____________________一、工程概况1. 本工程消防自动报警系统采用国内知名品牌设备，符合国家相关消防技术标准。

2. 系统主要由火灾探测器、报警控制器、手动报警按钮、消防广播系统等组成。

3. 系统功能包括火灾报警、火灾联动、消防广播、电源监控等。

二、施工准备1. 施工人员应熟悉消防自动报警系统的组成、工作原理及操作规程。

2. 施工前，对施工场地进行清理，确保施工环境安全。

3. 准备好施工所需的工具、设备、材料，如线缆、接线盒、接插件等。

4. 对施工人员进行安全技术培训，提高施工人员的安全意识。

三、施工工艺1. 火灾探测器安装：按照设计图纸要求，将探测器固定在指定位置，确保安装牢固、水平。

2. 报警控制器安装：将报警控制器放置在指定位置，连接电源线和通信线，确保连接正确。

3. 手动报警按钮安装：将手动报警按钮安装在明显位置，方便人员操作。

4. 消防广播系统安装：按照设计图纸要求，将广播设备安装到位，连接电源线和通信线。

5. 系统调试：完成所有设备安装后，进行系统调试，确保系统正常运行。

四、安全技术要求1. 施工人员进入施工现场必须佩戴安全帽，穿防滑鞋，确保施工安全。

2. 施工现场禁止吸烟、动火作业，确保施工环境安全。

3. 严格遵守操作规程，确保设备安装、调试过程中的安全。

4. 高空作业时，必须系好安全带，确保施工人员安全。

5. 使用电气设备时，确保设备接地良好，防止触电事故发生。

6. 施工过程中，注意保护现场设备，避免损坏。

一、工程概况1. 工程名称：_______2. 施工单位：_______3. 建设单位：_______4. 施工地点：_______5. 施工工期：_______6. 施工内容：_______二、安全技术交底1. 人员安全（1）施工人员必须经过专业培训，取得相应资格证书后方可上岗作业。

（2）施工人员应熟悉消防报警系统的安装、调试、维护等操作规程。

（3）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防尘口罩等。

2. 施工现场安全（1）施工现场应设置明显的安全警示标志，确保施工区域安全。

（2）施工现场应设置消防设施，如灭火器、消防栓等，并确保其完好有效。

（3）施工现场应合理规划，确保施工通道畅通，防止人员、车辆拥堵。

3. 设备安全（1）设备进场前，需对设备进行检查，确保设备完好无损，符合国家相关标准。

（2）设备安装过程中，应严格按照设备说明书进行操作，确保设备安装牢固、稳定。

（3）设备调试过程中，应确保设备性能符合设计要求，无故障现象。

4. 施工技术要求（1）施工人员应熟悉消防报警系统的设计原理、组成、功能等。

（2）施工过程中，应严格按照设计图纸和施工规范进行操作。

（3）施工过程中，应确保线路连接正确、牢固，防止短路、漏电等事故发生。

（4）施工过程中，应确保设备接地良好，防止触电事故发生。

5. 检验、验收要求（1）施工过程中，应定期对施工质量进行检查，确保施工质量符合要求。

（2）施工完成后，应进行系统调试，确保系统运行正常。

（3）系统验收时，应按照国家相关标准进行验收，确保系统符合要求。

（4）验收合格后，应向建设单位提交验收报告。

三、应急预案1. 火灾事故应急预案（1）发生火灾事故时，施工人员应立即报警，并迅速疏散人员。

（2）施工人员应熟悉消防器材的使用方法，确保能够及时扑救初期火灾。

（3）火灾事故发生后，应及时向消防部门报告，并积极配合消防部门进行灭火救援工作。

2. 电气事故应急预案（1）发生电气事故时，施工人员应立即切断电源，确保人员安全。

一、交底目的为确保施工现场的消防安全，预防和减少火灾事故的发生，提高火灾报警系统的可靠性和有效性，特制定本安全技术交底。

二、交底内容1. 火灾报警系统概述火灾报警系统是火灾早期探测、报警及联动控制的重要设施。

主要由火灾探测器、报警控制器、传输线路、指示灯、音响设备等组成。

其功能是：自动检测火灾，及时报警，并控制消防设施进行灭火。

2. 火灾报警系统施工要求（1）施工前准备1）审查设计图纸，确保系统设计符合国家标准和规范要求。

2）对施工人员进行安全技术交底，提高施工人员的安全意识。

3）准备施工工具、材料，确保施工质量。

（2）施工过程1）安装火灾探测器：按照设计图纸要求，正确安装探测器，确保其安装位置、间距、高度符合规范。

2）敷设传输线路：选用合格电缆，按照设计要求敷设传输线路，确保线路的绝缘性能和抗干扰能力。

3）安装报警控制器：按照设计要求，正确安装报警控制器，确保其安装牢固、接线正确。

4）连接指示灯、音响设备：按照设计要求，正确连接指示灯、音响设备，确保其工作正常。

（3）调试与验收1）进行系统调试，确保火灾报警系统各项功能正常。

2）对施工过程进行验收，确保施工质量符合国家标准和规范要求。

3. 火灾报警系统运行维护（1）定期检查：每月对火灾报警系统进行检查，确保系统运行正常。

（2）设备维护：对火灾报警系统设备进行定期保养，确保设备处于良好状态。

（3）故障处理：发现故障及时处理，确保火灾报警系统正常运行。

三、注意事项1. 施工人员应严格遵守安全技术操作规程，确保施工安全。

2. 施工过程中，注意保护火灾报警系统设备，避免损坏。

3. 施工现场应配备足够的消防器材，确保火灾发生时能及时进行灭火。

4. 加强对施工现场的消防安全管理，提高火灾防范意识。

四、安全技术交底记录1. 施工单位名称：________________________2. 施工单位项目负责人：____________________3. 施工单位技术负责人：____________________4. 施工单位安全员：______________________5. 施工单位施工人员：____________________6. 交底时间：________________________7. 交底地点：________________________8. 交底内容：________________________9. 交底人签字：______________________10. 施工单位项目负责人签字：____________________五、附件1. 火灾报警系统设计图纸2. 火灾报警系统设备清单3. 火灾报警系统施工技术规范注：本模板仅供参考，具体内容可根据实际情况进行调整。

火灾自动报警系统技术交底1.线管敷设1.1 施工准备1.1.1.管子切断: 用钢锯、砂轮锯进行切管, 将需要切断旳管子度量精确, 放在钳口内卡牢。

保证断口处平齐不歪斜, 管口刮铣光滑、无毛刺, 管内铁屑除净。

1.1.2.弯管、箱、盒、支架预制: 根据施工图加工好多种弯管、箱、盒、支架。

电线弯管可采用冷煨法及定型弯管。

一般管径25mm及如下时, 可使用手扳弯管器, 即将管子插入弯管器, 逐渐弯出所需弯度；管径32mm及以上时, 可使用液压弯管器。

1.1.3.钢管旳连接:1）弯曲: 钢管旳弯曲多使用弯管器或电动弯管机。

管子旳弯曲半径大小直接影响穿线旳难易程度, 因此在弯曲管子时必须保证弯曲半径符合规范规定, 即: 明配管不易不不小于管外径旳6倍, 当两个接线盒间只有一种弯曲时, 其弯曲半径不易不不小于管外径旳4倍；暗配管不应不不小于管外径旳6倍, 当敷设于地下或混凝土内时, 则不应不不小于管外径旳10倍。

2）连接: 采用紧定螺钉连接时, 螺钉应拧紧；在振动场所, 紧定螺钉应有防松动措施。

其长度应为管外径旳2.0～3.0倍, 管旳接口应在直管接头内中心即1/2处。

根据配管线路旳规定采用90°直角弯管接头时, 管旳接口应插入直角弯管旳承插口处, 并应到位, 再使用压接器压接, 其扣压点应不少于两点。

压接后, 在联接口处涂抹铅油, 使其整个线路形成完整旳统一接地体。

箱、盒开孔应整洁, 应与管径相吻合, 规定一管一孔, 不得开长孔。

铁制箱、盒严禁用电气焊开孔。

两根以上管入箱、盒, 要长短一致, 间距均匀, 排列整洁。

明配钢管或暗配旳镀锌钢管入箱、盒应采用锁紧螺母或护圈帽固定, 用锁紧螺母固定旳管端螺纹宜外露锁紧螺母2-3扣。

护口要良好, 使金属箱、盒到达导电接地旳规定。

可挠金属管旳连接, 宜使用带有螺纹旳直接头进行。

1.1.4、管路两个接线点之间旳距离在下列长度范围内, 应加装接线盒。

接线盒旳位置应便于穿线和检修：管路无弯时, 不超过30m；管路有一种转弯时, 不超过20m；管路有两个转弯时, 不超过15m；管路有三个转弯时, 不超过8m。

一、会议背景为确保地下车库火灾报警系统的正常运行，提高火灾防控能力，保障人员生命财产安全，特召开本次安全技术交底会议。

现将相关安全技术要求及注意事项进行交底。

二、火灾报警系统概述1. 系统组成：地下车库火灾报警系统主要由火灾探测器、手动报警按钮、报警控制器、通讯模块、声光报警器、消防联动控制器等组成。

2. 工作原理：当火灾探测器检测到烟雾、温度等异常信号时，立即将信号传输至报警控制器，报警控制器接收到信号后，启动声光报警器，并向消防联动控制器发送火灾报警信号，同时通过通讯模块向消防指挥中心发送火灾报警信息。

三、安全技术要求1. 施工要求（1）严格按照设计图纸和规范要求进行施工，确保工程质量。

（2）施工过程中，注意保护地下车库结构，避免损坏。

（3）施工人员必须佩戴安全帽、反光背心等防护用品，确保人身安全。

2. 设备要求（1）选用符合国家标准的火灾探测器、报警控制器等设备。

（2）设备安装位置应便于检测和维修，确保报警系统灵敏可靠。

（3）设备安装完成后，进行测试，确保系统正常工作。

3. 系统联调要求（1）报警控制器与声光报警器、消防联动控制器等设备联调，确保系统功能齐全。

（2）测试报警系统对火灾信号的响应时间，确保在规定时间内发出报警信号。

（3）测试系统对消防联动控制器的控制功能，确保在火灾发生时，消防设备能够及时启动。

四、日常维护保养1. 定期检查设备，确保设备运行正常。

2. 定期对火灾探测器进行清洁，避免灰尘、污垢等影响探测器性能。

3. 定期对报警控制器、声光报警器、消防联动控制器等设备进行检查，确保系统运行稳定。

4. 发现故障及时维修，确保火灾报警系统始终处于良好状态。

五、应急处理1. 火灾发生时，立即启动火灾报警系统，确保报警信号及时发出。

2. 消防人员接到报警后，迅速赶赴现场，采取相应措施进行灭火。

3. 保障人员安全疏散，避免人员伤亡。

4. 对火灾原因进行调查，总结经验教训，防止类似事故再次发生。

一、交底目的为确保自动报警系统的安全、稳定运行，预防安全事故的发生，特制定本安全技术交底。

二、交底对象所有参与自动报警系统安装、调试、验收的工程技术人员及施工人员。

三、交底内容1. 工程概况（1）项目名称：____________________（2）工程地点：____________________（3）工程规模：____________________2. 自动报警系统简介（1）系统组成：报警主机、探测器、传输线、控制面板等。

（2）功能特点：实时监控、远程报警、故障自检、智能联动等。

3. 安全技术要求（1）施工人员应熟悉自动报警系统的原理、性能及操作方法。

（2）施工前，应对施工区域进行安全检查，确保无安全隐患。

（3）施工过程中，应严格遵守操作规程，确保人身和设备安全。

4. 施工步骤及注意事项（1）施工准备①施工人员应穿戴好个人防护用品，如安全帽、手套、绝缘鞋等。

②检查施工工具、材料是否符合要求。

（2）报警主机安装①将报警主机放置在通风、干燥、无腐蚀性气体的场所。

②连接报警主机与探测器、传输线、控制面板等设备。

③检查报警主机与各设备的连接是否牢固。

（3）探测器安装①根据设计要求，选择合适的探测器安装位置。

②将探测器固定在指定位置，确保探测器与被监控物体距离适宜。

③连接探测器与报警主机、传输线等设备。

（4）传输线敷设①根据设计要求，选择合适的传输线。

②按照施工图纸，敷设传输线，确保传输线无扭曲、损伤。

③连接传输线与报警主机、探测器等设备。

（5）控制面板安装①将控制面板放置在便于操作的位置。

②连接控制面板与报警主机、传输线等设备。

③检查控制面板与各设备的连接是否牢固。

5. 施工结束及验收（1）施工结束后，对自动报警系统进行全面检查，确保系统正常运行。

（2）验收合格后，填写验收报告。

四、安全措施1. 施工人员应严格遵守操作规程，确保人身和设备安全。

2. 施工现场应设置警示标志，提醒施工人员注意安全。

报警系统技术交底咱们今天来好好唠唠报警系统这回事儿。

先来说说啥是报警系统。

这报警系统啊，就像是一个超级敏锐的“小卫士”，时刻守护着咱们的安全。

比如说在银行里，要是有坏人想搞点啥坏事儿，这报警系统“嗖”地一下就能发出警报，通知警察叔叔来抓坏人。

报警系统主要由探测器、控制器和报警器这几个部分组成。

探测器就像是一双超级灵敏的“眼睛”，能察觉到周围环境的变化。

比如说烟雾探测器，只要一发现有烟雾，它马上就会向控制器发出信号。

控制器呢，那就是这个系统的“大脑”，负责接收和处理探测器传来的信息，然后决定要不要让报警器响起来。

报警器就简单了，它就是负责发出响亮的声音或者亮光，提醒大家有情况。

我之前在一个商场里，就亲身经历过报警系统发挥作用的事儿。

那天我正在逛街，突然听到一阵刺耳的警报声。

一开始我还被吓了一跳，以为出了啥大事儿。

后来才知道，原来是商场的一个防火探测器发现了烟雾，触发了报警系统。

整个商场里的人都紧张起来，工作人员迅速行动，引导大家疏散。

还好只是虚惊一场，是有人在商场里违规抽烟，触发了探测器。

但通过这件事儿，我是真真切切地感受到了报警系统的重要性。

再来说说报警系统的安装。

这可不是随便找个地方一放就行的，得讲究位置和角度。

比如说，烟雾探测器要安装在天花板上，而且要离通风口远一点，不然被风吹跑了可就发现不了烟雾啦。

还有，探测器和控制器之间的连线也要好好布置，不能乱糟糟的，不然万一出了故障，维修起来可就麻烦了。

报警系统的维护也很重要。

就像汽车要定期保养一样，报警系统也得经常检查检查。

看看探测器是不是还灵敏，控制器的程序有没有出错，报警器能不能正常发声。

要是不维护，万一真遇到危险的时候它掉链子，那可就糟糕了。

总之啊，报警系统虽然看起来不怎么起眼，但在关键时刻可是能发挥大作用的。

咱们可不能小瞧了它，得好好了解它，让它能更好地保护咱们的安全。

希望今天跟您说的这些关于报警系统的事儿，能让您对它有更清楚的认识。

以后再看到报警系统，您就知道它是怎么工作的啦！。

技术交底内容：1设计图纸特殊要求，2施工规范要求，3质量评定标准1、火灾自动报警系统的施工应按设计图纸进行，不得随意更改。

2、火灾自动报警系统施工前，应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。

布线1、火灾自动报警系统的传输线路应采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。

布线应符合现行国家标准《电气装置工程施工及验收规范》的规定。

2、火灾自动报警系统布线，应根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类、电压等级进行检查。

3、在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净。

从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。

4、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。

正极"+"线应为红色，负极"-"线应为蓝色。

同一工程中相同用途导线的颜色应一致，接线端子应有标号。

5、导线在管内或线槽内，不应有接头或扭结。

导线的接头，应在接线盒内焊接或用端子连接。

6、敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。

7、管路超过下列长度时，应在便于接线处装设接线盒：管子长度每超过45m，无弯曲时；管子长度每超过30m，有1个弯曲时；管子长度每超过20m，有2个弯曲时；管子长度每超过12m，有3个弯曲时；8、管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。

9、在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。

10、线槽的直线段应每隔1.0 -1.5m设置吊点或支点，在下列部位也应设置吊点或支点：线槽接头处；距接线盒0.2m处；线槽走向改变或转角处。

11、吊装线槽的吊杆直径，不应小于6mm。
