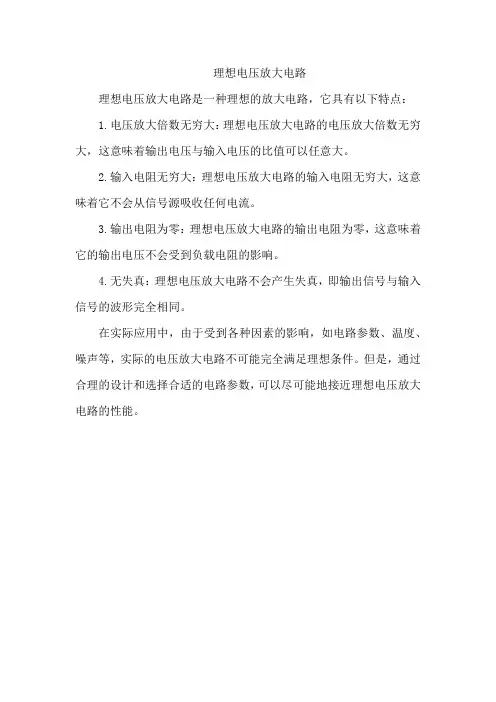

理想电压放大电路
理想电压放大电路是一种理想的放大电路,它具有以下特点:
1.电压放大倍数无穷大:理想电压放大电路的电压放大倍数无穷大,这意味着输出电压与输入电压的比值可以任意大。
2.输入电阻无穷大:理想电压放大电路的输入电阻无穷大,这意味着它不会从信号源吸收任何电流。
3.输出电阻为零:理想电压放大电路的输出电阻为零,这意味着它的输出电压不会受到负载电阻的影响。
4.无失真:理想电压放大电路不会产生失真,即输出信号与输入信号的波形完全相同。
在实际应用中,由于受到各种因素的影响,如电路参数、温度、噪声等,实际的电压放大电路不可能完全满足理想条件。
但是,通过合理的设计和选择合适的电路参数,可以尽可能地接近理想电压放大电路的性能。
放大电路电路仿真放大电路是电子电路中常见的一类电路,可以将输入信号放大到所需的幅度。
为了确保放大电路的正常工作和性能优越,通常需要进行电路仿真。
本文将介绍放大电路的电路仿真方法和步骤,以及一些常见的放大电路仿真软件。
一、电路仿真概述电路仿真是利用计算机软件模拟电路工作过程的一种方法。
通过电路仿真,可以分析电路的性能、工作波形、电压、电流等参数,以及对电路进行优化和改进。
在进行放大电路的电路仿真时,需要明确以下几个关键要点:1. 仿真软件选择:选择合适的电路仿真软件非常重要。
常用的电路仿真软件有Multisim、PSPICE、LTspice等。
2. 电路元件选择:根据设计需求选择合适的电路元件,如电阻、电容、二极管、晶体管等。
3. 电路拓扑结构:根据设计要求确定电路的拓扑结构,包括输入、输出端口、反馈网络等。
4. 电路参数设置:设置输入信号的幅度、频率,以及电源电压等参数。
二、电路仿真步骤下面是放大电路电路仿真的基本步骤:1. 电路搭建:打开仿真软件,在仿真界面上根据设计要求搭建放大电路的原理图。
将所需的电路元件拖放到原理图中,并根据连接关系进行连线。
2. 元件参数设置:根据设计要求设置电路元件的参数,如电阻值、电容值、晶体管型号等。
这些参数将直接影响到电路的性能和工作波形。
3. 信号源设置:设置输入信号源的幅度、频率等参数。
输入信号可以是正弦波、方波等。
4. 仿真分析设置:选择所需的仿真分析类型,如交流分析、直流分析、时域分析等。
根据需要选择相应的分析类型。
5. 仿真运行:点击仿真运行按钮,开始对放大电路进行仿真。
仿真软件将自动计算电路的各个参数,生成仿真结果。
6. 结果分析:根据仿真结果,分析电路的性能和工作波形。
观察输出信号的幅度、频率响应等参数,判断电路的放大效果。
7. 优化调整:根据仿真结果,对电路进行优化和调整。
可以尝试改变电路元件参数、拓扑结构等,以达到更好的放大效果。
三、常见的电路仿真软件以下是几款常见的放大电路仿真软件:1. Multisim:Multisim是一款功能强大的电路设计和仿真软件,支持电路搭建、参数设置、信号源设置等多种功能。

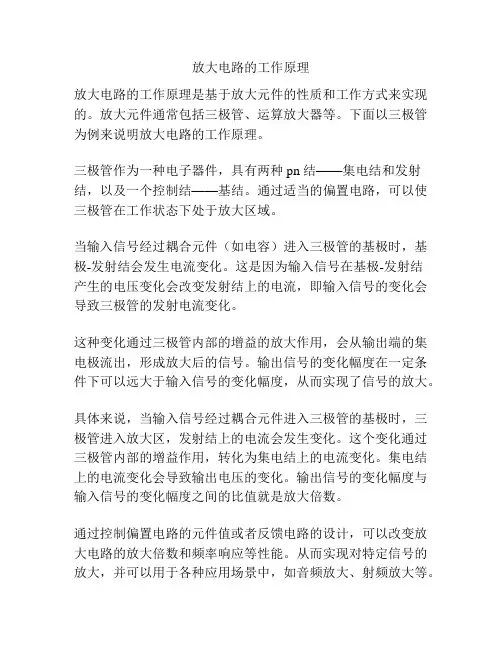

放大电路的工作原理
放大电路的工作原理是基于放大元件的性质和工作方式来实现的。
放大元件通常包括三极管、运算放大器等。
下面以三极管为例来说明放大电路的工作原理。
三极管作为一种电子器件,具有两种 pn 结——集电结和发射结,以及一个控制结——基结。
通过适当的偏置电路,可以使三极管在工作状态下处于放大区域。
当输入信号经过耦合元件(如电容)进入三极管的基极时,基极-发射结会发生电流变化。
这是因为输入信号在基极-发射结
产生的电压变化会改变发射结上的电流,即输入信号的变化会导致三极管的发射电流变化。
这种变化通过三极管内部的增益的放大作用,会从输出端的集电极流出,形成放大后的信号。
输出信号的变化幅度在一定条件下可以远大于输入信号的变化幅度,从而实现了信号的放大。
具体来说,当输入信号经过耦合元件进入三极管的基极时,三极管进入放大区,发射结上的电流会发生变化。
这个变化通过三极管内部的增益作用,转化为集电结上的电流变化。
集电结上的电流变化会导致输出电压的变化。
输出信号的变化幅度与输入信号的变化幅度之间的比值就是放大倍数。
通过控制偏置电路的元件值或者反馈电路的设计,可以改变放大电路的放大倍数和频率响应等性能。
从而实现对特定信号的放大,并可以用于各种应用场景中,如音频放大、射频放大等。
通过对放大电路工作原理的了解,可以更好地理解和设计放大电路,从而满足不同应用的放大需求。

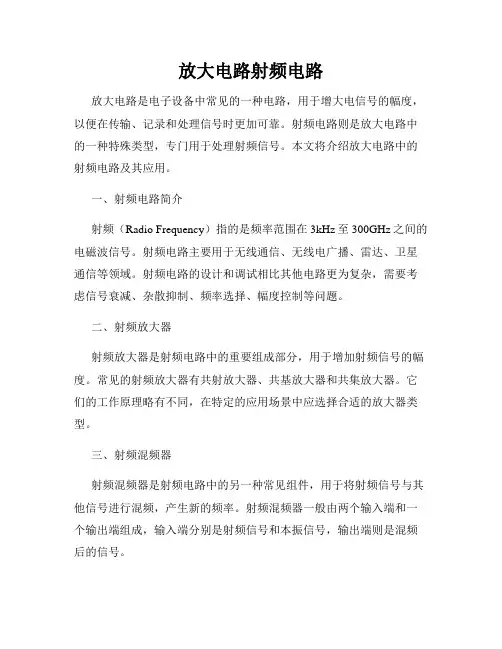

放大电路射频电路放大电路是电子设备中常见的一种电路,用于增大电信号的幅度,以便在传输、记录和处理信号时更加可靠。
射频电路则是放大电路中的一种特殊类型,专门用于处理射频信号。
本文将介绍放大电路中的射频电路及其应用。
一、射频电路简介射频(Radio Frequency)指的是频率范围在3kHz至300GHz之间的电磁波信号。
射频电路主要用于无线通信、无线电广播、雷达、卫星通信等领域。
射频电路的设计和调试相比其他电路更为复杂,需要考虑信号衰减、杂散抑制、频率选择、幅度控制等问题。
二、射频放大器射频放大器是射频电路中的重要组成部分,用于增加射频信号的幅度。
常见的射频放大器有共射放大器、共基放大器和共集放大器。
它们的工作原理略有不同,在特定的应用场景中应选择合适的放大器类型。
三、射频混频器射频混频器是射频电路中的另一种常见组件,用于将射频信号与其他信号进行混频,产生新的频率。
射频混频器一般由两个输入端和一个输出端组成,输入端分别是射频信号和本振信号,输出端则是混频后的信号。
四、射频滤波器射频滤波器是射频电路中用于实现频率选择的重要元件。
它可以选择性地通过或抑制某个特定频率范围内的信号。
射频滤波器可以采用主动滤波器或被动滤波器实现,常用的类型有带通滤波器、带阻滤波器和低通滤波器等。
五、射频放大电路的应用射频放大电路广泛应用于通信系统中,如手机、基站、无线局域网等。
它们用于接收、放大、传输和处理射频信号,确保信号的可靠传输和信息的准确处理。
此外,射频放大电路也被应用于雷达系统中,用于探测并跟踪目标。
六、射频电路的设计要点在设计射频电路时,需要考虑以下几个要点:1. 信号衰减问题:射频信号在传输过程中会受到衰减,设计时需要考虑如何最小化衰减,以确保信号的可靠性。
2. 杂散抑制:射频电路中常常会出现杂散信号,对信号质量造成干扰,设计时需要采取相应的抑制措施。
3. 频率选择:射频电路常需要选择特定的频率范围内的信号进行处理,设计时需要选择合适的滤波器和放大器。

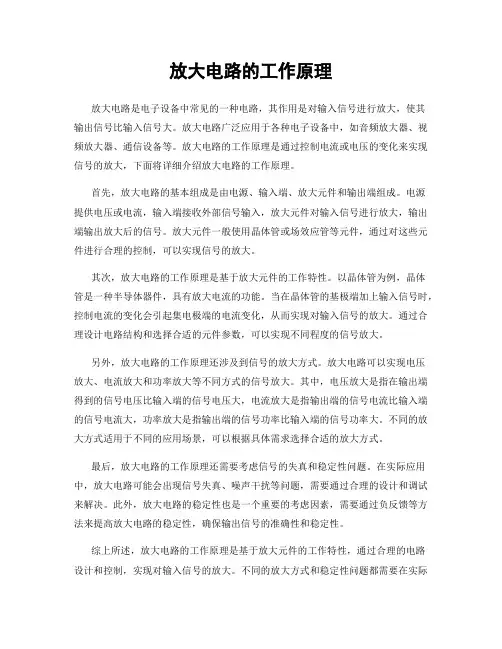

放大电路的工作原理放大电路是电子设备中常见的一种电路,其作用是对输入信号进行放大,使其输出信号比输入信号大。
放大电路广泛应用于各种电子设备中,如音频放大器、视频放大器、通信设备等。
放大电路的工作原理是通过控制电流或电压的变化来实现信号的放大,下面将详细介绍放大电路的工作原理。
首先,放大电路的基本组成是由电源、输入端、放大元件和输出端组成。
电源提供电压或电流,输入端接收外部信号输入,放大元件对输入信号进行放大,输出端输出放大后的信号。
放大元件一般使用晶体管或场效应管等元件,通过对这些元件进行合理的控制,可以实现信号的放大。
其次,放大电路的工作原理是基于放大元件的工作特性。
以晶体管为例,晶体管是一种半导体器件,具有放大电流的功能。
当在晶体管的基极端加上输入信号时,控制电流的变化会引起集电极端的电流变化,从而实现对输入信号的放大。
通过合理设计电路结构和选择合适的元件参数,可以实现不同程度的信号放大。
另外,放大电路的工作原理还涉及到信号的放大方式。
放大电路可以实现电压放大、电流放大和功率放大等不同方式的信号放大。
其中,电压放大是指在输出端得到的信号电压比输入端的信号电压大,电流放大是指输出端的信号电流比输入端的信号电流大,功率放大是指输出端的信号功率比输入端的信号功率大。
不同的放大方式适用于不同的应用场景,可以根据具体需求选择合适的放大方式。
最后,放大电路的工作原理还需要考虑信号的失真和稳定性问题。
在实际应用中,放大电路可能会出现信号失真、噪声干扰等问题,需要通过合理的设计和调试来解决。
此外,放大电路的稳定性也是一个重要的考虑因素,需要通过负反馈等方法来提高放大电路的稳定性,确保输出信号的准确性和稳定性。
综上所述,放大电路的工作原理是基于放大元件的工作特性,通过合理的电路设计和控制,实现对输入信号的放大。
不同的放大方式和稳定性问题都需要在实际应用中加以考虑和解决。
放大电路在各种电子设备中都有着重要的应用,对于理解其工作原理和特性具有重要意义。

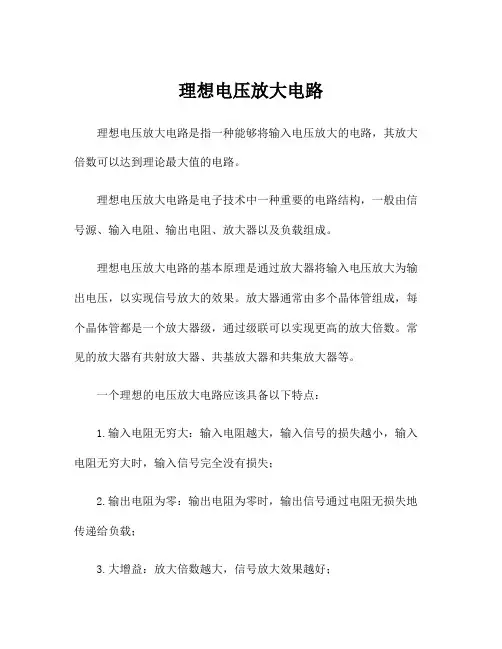

理想电压放大电路理想电压放大电路是指一种能够将输入电压放大的电路,其放大倍数可以达到理论最大值的电路。
理想电压放大电路是电子技术中一种重要的电路结构,一般由信号源、输入电阻、输出电阻、放大器以及负载组成。
理想电压放大电路的基本原理是通过放大器将输入电压放大为输出电压,以实现信号放大的效果。
放大器通常由多个晶体管组成,每个晶体管都是一个放大器级,通过级联可以实现更高的放大倍数。
常见的放大器有共射放大器、共基放大器和共集放大器等。
一个理想的电压放大电路应该具备以下特点:1.输入电阻无穷大:输入电阻越大,输入信号的损失越小,输入电阻无穷大时,输入信号完全没有损失;2.输出电阻为零:输出电阻为零时,输出信号通过电阻无损失地传递给负载;3.大增益:放大倍数越大,信号放大效果越好;4.幅频特性平坦:放大器在整个频率范围内的增益变化很小,不引起频率畸变。
理想电压放大电路的设计需要考虑上述特点,比如选择合适的放大器级数、电阻值以及负载电阻等。
在实际的电路设计中,由于各种因素的影响,理想电压放大电路很难完全实现,但可以通过合理的设计,使电路的性能接近理想。
首先,输入电阻越大,输入信号的损失越小。
在设计电路时,可以选择高阻值的电阻或者使用场效应管等高输入阻抗的器件。
其次,为了使输出电阻接近零,可以使用晶体管的共射、共集结构等。
此外,还可以采用互补对称的输出级,使输出电阻进一步降低。
在选择放大器级数时,需要根据需要的放大倍数进行合理的选择。
一般情况下,级数越多,增益越大。
但是,级数增多也会导致信号衰减、噪声增加等问题,因此需要在放大倍数与信号质量之间进行权衡。
在电路设计中,还需要考虑电源的稳定性、温度对电路的影响以及尺寸等因素。
电源的稳定性可以通过合理的滤波和稳压电路来解决,温度对电路的影响可以通过选择温度稳定性好的元件来降低,尺寸方面可以采用集成电路等来实现小型化。
综上所述,理想电压放大电路是一种能够将输入电压放大的电路,其放大倍数可以达到理论最大值的电路。
放大电路的组成和工作原理放大电路是指将输入信号的幅值放大到更大的幅度的电路。
它是电子设备中一种常见的电路,广泛应用于各种电子系统中,包括音频放大器、视频放大器、通信放大器等。
放大电路的组成和工作原理如下:一、放大电路的组成1.信号源:作为放大电路的输入信号,可以是电压、电流、光信号等。
信号源通常包括一个信号发生器,通过它产生的信号作为输入信号源。
2.放大器:放大器是放大电路的核心部分,用于放大输入信号的幅值。
放大器可以分为线性放大器和非线性放大器两种类型。
线性放大器能够放大输入信号的幅值,同时保持信号的波形不发生畸变。
非线性放大器有时会引入失真,但在一些应用中可以提供更高的放大系数。
3.反馈电路:反馈电路是将输出信号的一部分再次输入到放大器的输入端,以控制放大器的增益和稳定其工作状态。
反馈电路可以使放大电路具有更好的线性特性、增益稳定性和输出阻抗。
4.负载电阻:负载电阻是连接在放大器输出端的电阻,用于提取放大电路输出信号的能量。
二、放大电路的工作原理放大电路的工作原理可以分为几个阶段:输入阶段、放大器阶段和输出阶段。
1.输入阶段:输入阶段接收来自信号源的输入信号,并将其转化为放大器可以处理的信号。
在输入阶段中,可以使用耦合电容将直流信号分离,以保持输入端的直流偏移电压稳定。
此外,还可以使用调整电阻和带通滤波器对输入信号进行调整和滤波,以满足放大器的输入要求。
2.放大器阶段:在放大器阶段中,输入信号通过放大器进行增益处理。
放大器可以采用不同的放大原理,包括晶体管放大器、运放放大器、管放大器等。
放大器根据输入信号的幅值,通过放大器内部的放大元件(如晶体管、电子管等)进行放大处理。
放大器的增益可以通过改变放大器的工作点、电流源等参数来调节。
3.输出阶段:在输出阶段中,将放大器的输出信号提取出来,并传送到负载电阻中。
负载电阻将放大电路输出信号的能量提取出来,并使其符合负载要求。
输出阶段通常还包括对输出信号进行调整和滤波的部分,例如使用RC滤波器对输出信号进行滤波去除高频噪声。

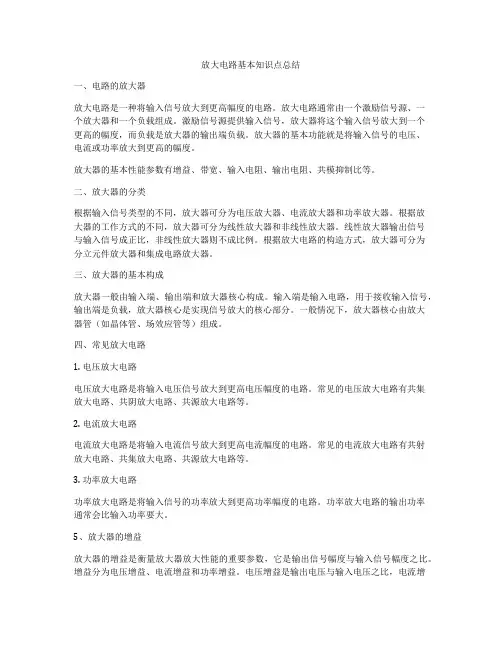

放大电路基本知识点总结一、电路的放大器放大电路是一种将输入信号放大到更高幅度的电路。
放大电路通常由一个激励信号源、一个放大器和一个负载组成。
激励信号源提供输入信号,放大器将这个输入信号放大到一个更高的幅度,而负载是放大器的输出端负载。
放大器的基本功能就是将输入信号的电压、电流或功率放大到更高的幅度。
放大器的基本性能参数有增益、带宽、输入电阻、输出电阻、共模抑制比等。
二、放大器的分类根据输入信号类型的不同,放大器可分为电压放大器、电流放大器和功率放大器。
根据放大器的工作方式的不同,放大器可分为线性放大器和非线性放大器。
线性放大器输出信号与输入信号成正比,非线性放大器则不成比例。
根据放大电路的构造方式,放大器可分为分立元件放大器和集成电路放大器。
三、放大器的基本构成放大器一般由输入端、输出端和放大器核心构成。
输入端是输入电路,用于接收输入信号,输出端是负载,放大器核心是实现信号放大的核心部分。
一般情况下,放大器核心由放大器管(如晶体管、场效应管等)组成。
四、常见放大电路1. 电压放大电路电压放大电路是将输入电压信号放大到更高电压幅度的电路。
常见的电压放大电路有共集放大电路、共阴放大电路、共源放大电路等。
2. 电流放大电路电流放大电路是将输入电流信号放大到更高电流幅度的电路。
常见的电流放大电路有共射放大电路、共集放大电路、共源放大电路等。
3. 功率放大电路功率放大电路是将输入信号的功率放大到更高功率幅度的电路。
功率放大电路的输出功率通常会比输入功率要大。
5、放大器的增益放大器的增益是衡量放大器放大性能的重要参数,它是输出信号幅度与输入信号幅度之比。
增益分为电压增益、电流增益和功率增益。
电压增益是输出电压与输入电压之比,电流增益是输出电流与输入电流之比,功率增益是输出功率与输入功率之比。
增益是放大器的关键指标之一。
6、放大器的带宽带宽是放大器能够放大的频率范围。
对于一个特定的放大器,当输入信号的频率超过了其带宽时,输出信号就无法完整地被放大了。

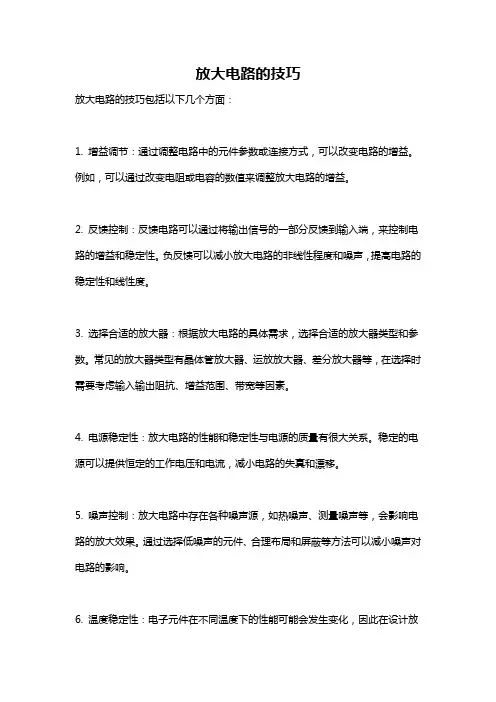

放大电路的技巧
放大电路的技巧包括以下几个方面:
1. 增益调节:通过调整电路中的元件参数或连接方式,可以改变电路的增益。
例如,可以通过改变电阻或电容的数值来调整放大电路的增益。
2. 反馈控制:反馈电路可以通过将输出信号的一部分反馈到输入端,来控制电路的增益和稳定性。
负反馈可以减小放大电路的非线性程度和噪声,提高电路的稳定性和线性度。
3. 选择合适的放大器:根据放大电路的具体需求,选择合适的放大器类型和参数。
常见的放大器类型有晶体管放大器、运放放大器、差分放大器等,在选择时需要考虑输入输出阻抗、增益范围、带宽等因素。
4. 电源稳定性:放大电路的性能和稳定性与电源的质量有很大关系。
稳定的电源可以提供恒定的工作电压和电流,减小电路的失真和漂移。
5. 噪声控制:放大电路中存在各种噪声源,如热噪声、测量噪声等,会影响电路的放大效果。
通过选择低噪声的元件、合理布局和屏蔽等方法可以减小噪声对电路的影响。
6. 温度稳定性:电子元件在不同温度下的性能可能会发生变化,因此在设计放
大电路时需要考虑温度的影响并采取相应的措施来保持电路的稳定性。
7. 分频:通过将输入信号划分为多个频段并分别放大,可以减小总放大电路的失真和非线性,提高整体的放大效果。
8. 双电源驱动:使用正负电源可以使放大电路具备更大的动态范围和对称性,提高电路的线性度和稳定性。
以上是一些放大电路的设计技巧,根据具体的需求和电路类型,在设计时可以灵活运用这些技巧。

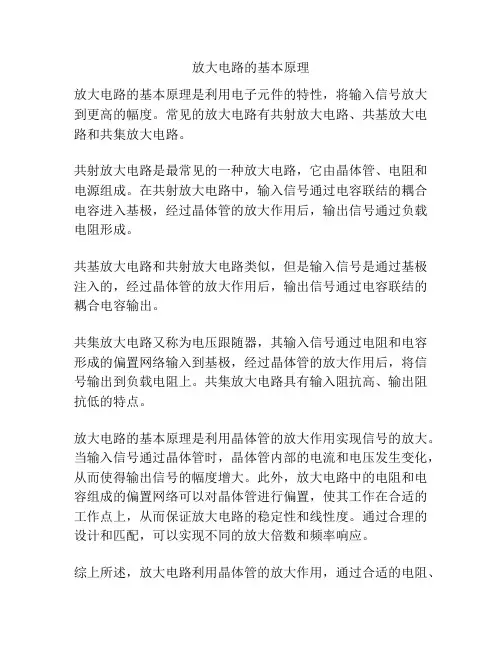

放大电路的基本原理
放大电路的基本原理是利用电子元件的特性,将输入信号放大到更高的幅度。
常见的放大电路有共射放大电路、共基放大电路和共集放大电路。
共射放大电路是最常见的一种放大电路,它由晶体管、电阻和电源组成。
在共射放大电路中,输入信号通过电容联结的耦合电容进入基极,经过晶体管的放大作用后,输出信号通过负载电阻形成。
共基放大电路和共射放大电路类似,但是输入信号是通过基极注入的,经过晶体管的放大作用后,输出信号通过电容联结的耦合电容输出。
共集放大电路又称为电压跟随器,其输入信号通过电阻和电容形成的偏置网络输入到基极,经过晶体管的放大作用后,将信号输出到负载电阻上。
共集放大电路具有输入阻抗高、输出阻抗低的特点。
放大电路的基本原理是利用晶体管的放大作用实现信号的放大。
当输入信号通过晶体管时,晶体管内部的电流和电压发生变化,从而使得输出信号的幅度增大。
此外,放大电路中的电阻和电容组成的偏置网络可以对晶体管进行偏置,使其工作在合适的工作点上,从而保证放大电路的稳定性和线性度。
通过合理的设计和匹配,可以实现不同的放大倍数和频率响应。
综上所述,放大电路利用晶体管的放大作用,通过合适的电阻、
电容组成的偏置网络对晶体管进行偏置,实现输入信号的放大。
不同的放大电路具有不同的特点和适用范围,可以根据实际需求选择合适的放大电路。
(1)在放大电路中,由于半导体极间电容对于低频信号容抗很大,相当于开路,而当信号频率曾家到一定时候时,极间电容将分流,导致信号受损,因而对信号构成了低通电路,所以频率升高时,相当于倍数下降。
(2)三极管的结电容和电路引线分布影响导致,因为电容有个特性是通高频阻低频,电容的容值越小容抗就越大
(3)最根本的原因是电路中有电容,电容的阻抗与频率成反比。
(4)极间电容(PN结电容效应)和基区电荷存储效应。
这两种表现为电容效应。
以C-B电容效应为例,简单的说,在高频情
况下,Ib等于有了一个分流支路,不仅放大倍数减小,相位关系也会出现变化。
放大电路的组成及作用一、引言放大电路是电子学中最基本的电路之一,其作用是将输入信号放大到足够的程度以便于后续处理。
在现代通信、娱乐和科学技术中,放大电路扮演着至关重要的角色。
本文将详细介绍放大电路的组成及作用。
二、放大电路的组成1. 信号源信号源是指输入到放大器中的信号源,如麦克风、音频播放器等。
这些信号源产生一个小而弱的信号,需要通过放大器进行处理。
2. 放大器放大器是将输入信号增加到足够大小的设备。
它由多个元件(如晶体管和集成电路)构成,并通过这些元件来增加输入信号的幅度。
3. 负载负载是指输出端所连接的设备,例如扬声器或显示屏等。
负载需要接收到足够大小的输出信号才能正常工作。
4. 电源电源提供了所需的能量以驱动整个系统。
它可以是直流或交流形式,并且必须与其他元件正确匹配以确保系统正常运行。
三、放大电路的作用1. 放大弱信号最基本和最显而易见的作用是将输入信号放大到足够的程度,以便于后续处理。
例如,在音频系统中,麦克风捕捉到的声音信号非常微弱,需要通过放大器将其增加到足够大小以便于扬声器播放。
2. 提高信号质量放大电路可以通过降低噪声和失真等技术来提高信号质量。
例如,在无线通信系统中,放大电路可以过滤掉外部干扰并提高接收信号的质量。
3. 增加输出功率放大器还可以增加输出功率以驱动更大的负载。
例如,在音频系统中,扬声器需要更高的输出功率以便于播放更响亮的音乐。
4. 实现信号处理在某些情况下,放大电路还可以实现一些简单的信号处理功能。
例如,在无线通信系统中,放大电路可以对接收到的信号进行解调和解码等处理。
四、不同类型的放大电路1. 低频放大电路低频放大电路主要用于处理低频信号,如音频和直流信号。
它们通常使用晶体管或场效应管作为主要元件,并且具有较高的输入阻抗和较低的输出阻抗。
2. 高频放大电路高频放大电路主要用于处理高频信号,如无线电波和微波信号。
它们通常使用集成电路和管子等元件,并且具有较低的输入阻抗和较高的输出阻抗。
放大电路基本知识目录1. 基本概念 (2)1.1 电压放大 (3)1.2 电流放大 (4)1.3 电阻放大 (5)2. 常见的放大器类型 (7)2.1 晶体管放大器 (8)2.1.1 NPN晶体管放大器 (10)2.1.2 PNP晶体管放大器 (11)2.2 场效应管放大器 (12)2.2.1 增强型场效应管 (14)2.2.2 depletion型场效应管 (15)2.3 运算放大器 (17)3. 放大器电路分析 (18)3.1 直流分析 (20)3.2 交流分析 (21)3.3 频率响应 (23)3.4 稳定性和可靠性 (24)4. 放大电路应用 (25)4.1 音频放大 (26)4.2 无线通信 (28)4.3 数据处理 (29)4.4 图像处理 (31)5. 放大电路设计 (32)5.1 选型元器件 (33)5.2 电路仿真 (38)5.3 调试和测试 (39)1. 基本概念放大电路的核心在于放大因子,也称为电压放大倍数或者增益。
放大因子的定义是输出信号幅度与输入信号幅度的比值,用数学公式表示为:放大电路中,信号从电路的一个端部引入,称为“输入”(通常标记为V_in);经放大后,信号将从另一端输出,称为“输出”(通常标记为V_out)。
直流通路:是指在放大电路中,当所有元件的瞬时值保持为零时电流的流动路径。
在直流通路中,直流电源和直流电阻构成了电路的主干。
交流通路:是指当 circuit 中含有电容或电感时,信号激励下电荷或磁链的流动路径。
在交流通路中,交流信号源和周边电容、电感共同构成电路的核心。
线性放大:指的是放大电路在一定的输入范围内(通常是增益系数近似恒定的范围),输出与输入信号成正比。
这适用于简单的电子工作中,如收音机、传感器等。
非线性放大:是指放大电路的输出和输入不再成正比关系,存在显著的非线性失真。
非线性放大电路被应用于手机、非线性失真必须被当作优势利用的应用中,如电子振荡器、调制器等。
运放二级放大电路【最新版】目录1.运放二级放大电路的概念2.运放二级放大电路的构成3.运放二级放大电路的工作原理4.运放二级放大电路的特点与应用正文一、运放二级放大电路的概念运放二级放大电路是一种基于运算放大器设计的放大电路,它具有电压放大功能。
在电子电路设计中,运放二级放大电路被广泛应用于各种信号处理、模拟计算等领域。
二、运放二级放大电路的构成运放二级放大电路主要由两个运算放大器、两个电阻和一个电容组成。
其中,运算放大器作为核心元件,负责电压放大;电阻和电容则起到调节电路稳定性和输入输出阻抗的作用。
三、运放二级放大电路的工作原理运放二级放大电路的工作原理可以分为以下几个步骤:1.运算放大器 A 的非反相输入端接地,使得输入电压信号与地之间的电压为零,从而提高电路的共模抑制能力;2.运算放大器 A 的输出电压信号通过电阻 R1 加到运算放大器 B的反相输入端;3.运算放大器 B 的同相输入端接电容 C,以提高电路的稳定性;4.运算放大器 B 的输出电压信号通过电阻 R2 反馈到运算放大器A 的反相输入端,形成负反馈;5.通过调整电阻 R1 和 R2 的阻值,以及电容 C 的容值,可以调节电路的电压放大倍数和输入输出阻抗。
四、运放二级放大电路的特点与应用运放二级放大电路具有以下特点:1.电压放大倍数较高,可达到 100 倍以上;2.输入输出阻抗较低,适用于高阻抗信号源和负载;3.共模抑制能力较强,能有效抑制共模干扰信号;4.电路稳定性较好,可通过调整电阻和电容参数进行调节。
运放二级放大电路在实际应用中,可用于信号放大、滤波、模拟计算等场景。
放大电路工作原理
放大电路是一种通过增加输入信号的幅度,使其输出信号具有更大幅度的电路。
它的工作原理主要依靠放大器的放大作用。
放大电路一般包括输入端、输出端和放大器。
输入端接收外部信号,并将其传输给放大器。
放大器通过增加输入信号的幅度,使其输出信号具有更大幅度,并将其传输给输出端。
放大器的工作原理主要是利用放大器内部的电子元件(如晶体管、电子管等)实现信号的放大。
这些电子元件一般会增加输入信号的幅度,并在输出端提供一个更大、更强的输出信号。
具体来说,放大器通过调节电源电压、输入电阻、输出电阻等参数来实现对输入信号的放大。
在放大器中,输入信号会经过内部的放大器二极管等元件,使其幅度增大。
然后,放大器会将放大后的信号传输给输出端,输出端将输出信号传递给后续电路或设备。
需要注意的是,放大电路不仅仅可以实现信号的幅度放大,还可以实现信号的频率放大、相位放大等。
不同类型的放大电路有不同的工作原理和特点,例如,共射放大电路、共集放大电路、共基放大电路等。
总体来说,放大电路的工作原理是通过放大器对输入信号进行幅度放大,从而实现输出信号具有更大幅度的电路。
这种放大功能在电子设备和通信系统中具有广泛的应用,例如在音响设备、无线通信设备等中。
运放直流放大电路单电源电路下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!运放直流放大电路单电源电路1. 介绍运放直流放大电路是一种常用的电子电路元件,用于信号放大和滤波等应用。
第三章 习题与思考题 ◆◆ 习题 3-1 在图3.3.1所示单管共射放大电路中,假设分别改变下列各项参数,试分析放大电路的中频电压放大倍数|.umA|、下限频率fL和上限频率fH将如何变化。 ① 增大隔直电容C1; ② 增大基极电阻Rb; ③ 增大集电极电阻Rc; ④ 增大共射电流放大系数β; ⑤ 增大三极管极间电容Cb’e、Cb’c。
解: cbcmebcbebbsbbebHisLbebibecisiusmCRgCCKCCRRrrRCRfCRRfrRRrRRRRA'''''')1()1()]//(//[21)(21//''''1
EQbbbebBEQCCCQEQImVrrR
UVII26'
ebmr
g'
① 增大隔直电容C1
|.umA|基本不变,fL降低,fH基本不变。 ② 增大基极电阻Rb
|.umA|将减小,fL将降低,fH将降低。 ③ 增大集电极电阻Rc
在波形基本不失真的前提下,|.umA|将增大,fL基本不变,fH将降低。 ④ 增大共射电流放大系数β
若ebr'不变,则在波形基本不失真的前提下,|.umA|将增大,fL基本不变,fH将降低。 ⑤ 增大三极管极间电容Cb’e、Cb’c。
|.umA|和fL基本不变,fH将降低。 本题的意图是掌握频率特性的基本概念,理解放大电路的参数与|.umA|、fL和fH之间的定性关系。 ◆◆ 习题 3-2 若某一放大电路的电压放大倍数为100倍,则其对数电压增益是多少分贝?另一放大电路的对数电压增益为80dB,则其电压放大倍数是多少?
解:如100||uA,则40||lg20uA;如80||lg20uA,则10000||uA。 本题的意图是了解电压放大倍数与对数电压增益之间的关系。
◆◆ 习题 3-3 已知一个三极管在低频时的共射电流放大系数β0=100,特征频率fT=80MHz。 ① 当频率为多大时,三极管的70||? ② 当静态电流IEQ=2mA时,三极管的跨导gm=? ③ 此时三极管的发射结电容Cb’e=?
解:① 当频率为MHzMHzfffT8.0100800时,三极管的70||。
② 当静态电流IEQ=2mA时,三极管的跨导mSSmVIgEQm9.7626226。 ③ 此时三极管的发射结电容
pFFFfgCTmeb1531053.110000008014.32001.09.76210'。
本题的意图是了解三极管的频率参数ffT和的意义,以及ebmTCgf'、与的关系。 ◆◆ 习题 3-4 已知单管共射放大电路的中频电压放大倍数.umA=-200,fL=10Hz,fH=1MHz。 ① 画出放大电路的波特图;
② 分别说明当f=fL和f=fH时,电压放大倍数的模|.uA|和相角φ各等于多少。 解:① dBAu46|200|lg20||lg20;
②
oumu
H
oumu
L
AAffAAff225141||707.0||135141||707.0||=-,时,当=-,时,当
本题的意图是理解波特图的意义和练习波特图的画法。 ◆◆ 习题 3-5 假设两个单管共射放大电路的对数幅频特性分别如图P3-5(a)和(b)所示: ① 分别说明两个放大电路的中频电压放大倍数|.umA|各等于多少,下限频率fL、上限频率fH和通频带BW各等于多少; ② 试判断两个放大电路分别采用何种耦合方式(阻容耦合还是直接耦合); ③ 示意画出两个放大电路相应的对数相频特性。
解:① 由图看出, 1)100||40||lg2011umumAdBA,则,kHzfHzfHL5002011,;
2)6.31||30||lg2022umumAdBA,则,MHzffHL5.1022,。 ② 第一个放大电路采用阻容耦合;第二个放大电路采用直接耦合。 ③ 示意画出两个放大电路相应的对数相频特性如下,
本题的意图是练习看懂放大电路的幅频特性,以及了解幅频特性与相频特性的关系。 ◆◆ 习题 3-6 已知某单管共射放大电路电压放大倍数的表达式为 )10431)(3201(1804fjfjAu
① 说明两个放大电路的中频对数增益||lg20umA、下限频率fL、和上限频率fH各等于多少; ② 画出放大电路的波特图。 解:① 80||umA,dBAum06.38||lg20,kHzHzfHzfHL43010433204,; ② 画出放大电路的波特图
本题的意图是根据放大电路的电压放大倍数表达式画出相应的波特图。 ◆◆ 习题 3-7 在图P3-7的放大电路中,已知三极管的β=50,rbe=1.6kΩ,rbb’=300Ω,fT=100MHz,Cb’c=4pF,试求下限频率fL和上限频率fH。 解: HzHzCrRCRRfbebisL98.91010006.15606.156014.321)//(21)(2111 75.24330013003001300//)]//(//['''''bbebbsbbebrrRRrrR mSSrgebm5.38130050'
pFCRgfgCRgCCcbcmTmcbcmeb7.850104)101.5105.381(1010014.32105.38)1(2)1(123363''''
kHzCRfH9.767107.85075.24314.3212112''
本题的意图是训练运用混合π型等效电路估算单管共射放大电路的频率响应。
◆◆ 习题 3-8 在图P3-8中,已知三极管的rbb’=200Ω,rb’e=1.2kΩ,gm=40mS,C’=500pF。 ① 试画出包括外电路在内的简化混合π型等效电路; ② 估算中频电压放大倍数、上限频率和下限频率(可以作合理简化); ③ 画出对数幅频特性和相频特性。
20lg|.umA|和.umA的关系可查下表:
解: ① 混合π型等效电路如下图所示 ② 画出放大电路的波特图 6.684.122.140''''becebmioumcebmoebbeebirRrgUUARUgUr
rUU
40)6.68(14.14.1umisiusmARRRA HzHzCrRCRRfbesisL66101000)4.11(14.321)(21)(21611
6006.0)12.0(2.1)12.0(2.1)//()]//(//['''''kkRrrRRrrRsbbebbsbbeb
kHzHzCRfH5311031.51050060014.3212
15
12''
③
40usmA,则
dBAusm3240lg20||lg20 则对数幅频特性和相频特性如下图所示
本题的意图是理解单管共射放大 电路fH和fL的估算,并练习画出 其对数特性。 ◆◆ 习题 3-9 在一个两极放大电路中,已知第一级的中频电压放大倍数.1umA=-100,下限频率fL1=10Hz,上限频率fH1=20kHz;第二级的.2umA=-20,fL2=100Hz,fH2=150kHz,试问该两极放大电路总的对数电压增益等于多少分贝?总的上、下限频率约是多少? 解:
dBAAAumumum66264020lg20100lg20||lg20||lg20||lg2021
HzfffLLL111100101.11.1222221 kHzfffHHH1815012011.11111.11222221
本题的意图是了解多级放大电路的频率响应的基本概念。 ◆◆ 习题 3-10 在图P3-10中: ① 分别列出电容C1、C2、C3并所在RC回路的时间常数表达式(有关电阻只需写出串、并联关系,不要求具体计算)。设电容Ce2足够大,可认为其容抗近似等于0; ② 设C1=C2=C3=1μF,试根据基本原理判断上述三个电容的时间常数哪一个最小,不需具体计算;
③ 该放大电路总的下限频率fL约为多少。设。,,krkrbebe34.41002121可选时间常数最小的回路进行近似估算。
解:① ))1(//(////)1(//22232111111ebebbebebiiRrRRRrRRCR,其中 111122121//)(beeoio
rRRCRR,其中,
