EDS原理及应用EDS(能谱分析仪)是一种用于材料成分分析的仪器，其原理是通过测量材料中的元素的能谱图来确定其成分。

EDS广泛应用于材料科学、地球化学、生物学、环境科学等领域。

EDS的原理基于X射线荧光光谱分析的概念。

当高能电子或光子进入原子时，会激发原子的内层电子，使其跃迁到较高的能级。

当电子回到原来的能级时，会放出一定能量的X射线。

每个元素的电子跃迁都有一定的能量差，因此每个元素都会发射出特定能量的X射线。

EDS通过测量X射线的能量和强度，可以确定材料中存在的元素及其相对含量。

EDS由三部分组成：激发源、能谱分析器和信号处理器。

激发源通常是一束高能的电子或光子，进入材料后激发元素的内层电子。

能谱分析器是一个能够测量X射线能量的装置，通常使用硅或锂草酸钠晶体。

信号处理器则将能谱转化为数字信号，并进行分析和识别。

EDS具有许多应用。

首先，EDS在材料科学中被广泛用于分析样品的成分。

可用于确定金属合金中的成分，检测矿石中的金属元素，鉴定陶瓷或玻璃中的杂质等。

其次，EDS在地球化学领域中用于分析岩石、矿物和土壤的成分。

它可以确定岩石中的元素含量，识别不同矿物的化学组成，并揭示地球化学过程。

此外，EDS还在生物学中用于研究细胞和组织的元素分布和组成。

它可以帮助确定细胞中的微量元素，如钙、铁、锌等。

另外，EDS还在环境科学中应用广泛，用于分析土壤、水和大气中的污染物。

它可以检测重金属、有机物和其他有害物质的存在。

EDS具有许多优点，使其在分析领域中得到广泛应用。

首先，它是非破坏性的分析技术，样品不需要进行任何前处理，不会损坏样品。

其次，EDS适用于不同种类的样品，包括固体、液体和气体。

再次，EDS具有非常高的灵敏度，可以检测到小到几落区域的微量元素。

此外，EDS可以提供元素的定量信息，可以确定每个元素的相对含量。

最后，EDS具有高分辨率，可以分辨出非常接近的能级差异。

总之，EDS是一种常用于材料成分分析的仪器，通过测量材料中元素的能谱图来确定其成分。

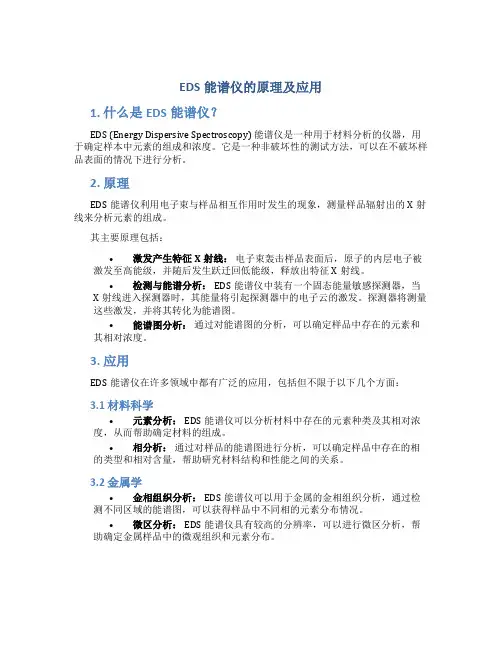

EDS能谱仪的原理及应用1. 什么是EDS能谱仪？EDS (Energy Dispersive Spectroscopy) 能谱仪是一种用于材料分析的仪器，用于确定样本中元素的组成和浓度。

它是一种非破坏性的测试方法，可以在不破坏样品表面的情况下进行分析。

2. 原理EDS能谱仪利用电子束与样品相互作用时发生的现象，测量样品辐射出的X射线来分析元素的组成。

其主要原理包括：•激发产生特征X射线：电子束轰击样品表面后，原子的内层电子被激发至高能级，并随后发生跃迁回低能级，释放出特征X射线。

•检测与能谱分析： EDS能谱仪中装有一个固态能量敏感探测器，当X射线进入探测器时，其能量将引起探测器中的电子云的激发。

探测器将测量这些激发，并将其转化为能谱图。

•能谱图分析：通过对能谱图的分析，可以确定样品中存在的元素和其相对浓度。

3. 应用EDS能谱仪在许多领域中都有广泛的应用，包括但不限于以下几个方面：3.1 材料科学•元素分析： EDS能谱仪可以分析材料中存在的元素种类及其相对浓度，从而帮助确定材料的组成。

•相分析：通过对样品的能谱图进行分析，可以确定样品中存在的相的类型和相对含量，帮助研究材料结构和性能之间的关系。

3.2 金属学•金相组织分析： EDS能谱仪可以用于金属的金相组织分析，通过检测不同区域的能谱图，可以获得样品中不同相的元素分布情况。

•微区分析： EDS能谱仪具有较高的分辨率，可以进行微区分析，帮助确定金属样品中的微观组织和元素分布。

3.3 地质学•矿物分析： EDS能谱仪可用于矿物的分析，通过检测样品中矿物的能谱图，可以确定其元素组成和矿物类型。

•矿石分析： EDS能谱仪可以对矿石样品进行分析，以确定其元素组成和含量，从而帮助矿石的评估和开采。

3.4 生物科学•细胞成分分析： EDS能谱仪可以用于细胞的成分分析，通过检测细胞样品的能谱图，可以确定细胞中存在的元素和其相对含量，从而帮助研究细胞的结构和功能。

本文将简要介绍SEM配套EDS的工作原理，使用方法和经验将在后续章节中提及。

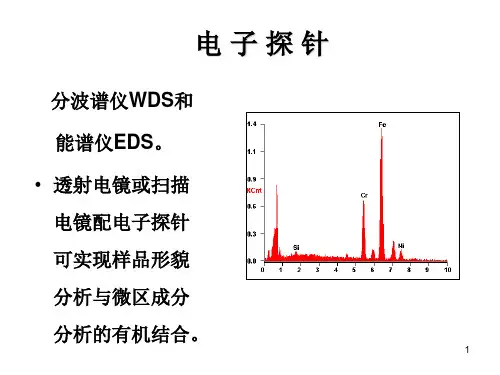

X射线在物体表面成分分析中的使用十分广泛，利用晶体衍射分光检测特征X射线波长称为波长色散谱仪（波谱仪WDS）; 检测特征X射线能量称之为能量色散谱仪（能谱仪EDS），EDS虽然准确度不如WDS，但制样、观察更简便，常和SEM、TEM一起使用。

EDS工作原理受到加速的高能电子进入样品会受到样品原子的非弹性散射（粒子碰撞中能量交换但动量不守恒），样品原子会接受能量同时使其内壳层的电子被电离并脱离原子，同时形成一个空位，此时原子会处于不稳定的高能激发态。

该原子被激发的瞬间，原子会恢复到最低能量的基态，同时大量外层电子会跃迁到内壳层的空位中，产生大量能量并产生特征X射线和俄歇电子。

X射线辐射是一种量子或光子组成的量子流，其带有的能量或波长与原子序数存在函数关系,即Moseley公式，据此，可以利用特征X射线对元素成分进行分析。

不同于XPS(X射线光电子能谱)，它是通过X射线激发光电子，再使用爱因斯坦光电发射定律，其根据光电子的结合能判断分析物质的元素种类。

Ek =hν- EB（出射光电子动能等于X射线源光子能量减去特定原子轨道上的结合能）XPS和EDS工作条件比较将电子从各壳层激发电离出来的最小能量被称为临界激发能Ec,其随原子序数的增加而变大，同元素的近壳元素Ec值更大，在EDS分析中，要求入射电子束能量超过分析元素Ec值的2~3倍。

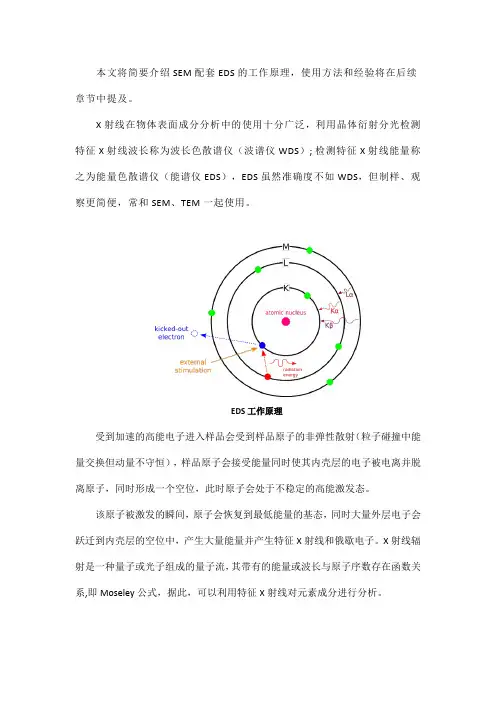

能谱元素分析图示外层电子会自动补充到内层电子电离形成的空位中，如L层电子跃迁到K层形成的空位中会产生Kα辐射，同时让原子能态降低；M层电子填充K 层空位时会产生Kβ辐射；L层电子激发流出的空位被M填充时会产生Lα辐射。

X射线能量辐射以光子形式释放，其能量等于跃迁过程中相关壳层Ec 之差。

据此，X射线反映了不同元素原子内部壳层结构的特征，也因之称为特征X射线辐射，可以通过峰值进行元素判断。

对某个元素而言，靠近内层特征X射线产额较大；对于不同元素，此产额和原子序数成正比，而俄歇电子相反，故轻原子用俄歇电子谱仪（AES）观察更合适,但H、He、Li由于其光电离界面小、信号弱且其1s能量级中的电子容易转移。

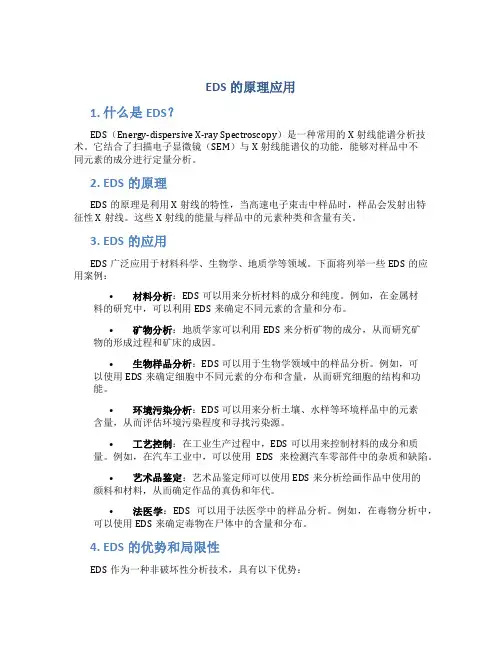

EDS的原理应用1. 什么是EDS？EDS（Energy-dispersive X-ray Spectroscopy）是一种常用的X射线能谱分析技术。

它结合了扫描电子显微镜（SEM）与X射线能谱仪的功能，能够对样品中不同元素的成分进行定量分析。

2. EDS的原理EDS的原理是利用X射线的特性，当高速电子束击中样品时，样品会发射出特征性X射线。

这些X射线的能量与样品中的元素种类和含量有关。

3. EDS的应用EDS广泛应用于材料科学、生物学、地质学等领域。

下面将列举一些EDS的应用案例：•材料分析：EDS可以用来分析材料的成分和纯度。

例如，在金属材料的研究中，可以利用EDS来确定不同元素的含量和分布。

•矿物分析：地质学家可以利用EDS来分析矿物的成分，从而研究矿物的形成过程和矿床的成因。

•生物样品分析：EDS可以用于生物学领域中的样品分析。

例如，可以使用EDS来确定细胞中不同元素的分布和含量，从而研究细胞的结构和功能。

•环境污染分析：EDS可以用来分析土壤、水样等环境样品中的元素含量，从而评估环境污染程度和寻找污染源。

•工艺控制：在工业生产过程中，EDS可以用来控制材料的成分和质量。

例如，在汽车工业中，可以使用EDS来检测汽车零部件中的杂质和缺陷。

•艺术品鉴定：艺术品鉴定师可以使用EDS来分析绘画作品中使用的颜料和材料，从而确定作品的真伪和年代。

•法医学：EDS可以用于法医学中的样品分析。

例如，在毒物分析中，可以使用EDS来确定毒物在尸体中的含量和分布。

4. EDS的优势和局限性EDS作为一种非破坏性分析技术，具有以下优势：•快速性：EDS可以在几分钟内完成样品的分析，非常适合快速检测和实时监测。

•定量分析：由于EDS测量的是X射线的能谱，可以进行定量分析，得到元素的含量信息。

•高空间分辨率：由于EDS与SEM结合使用，可以获得高空间分辨率的元素分布信息。

然而，EDS也存在一定的局限性：•成分重叠：当样品中含有多个元素时，它们的X射线能谱可能会重叠，导致分析结果不准确。

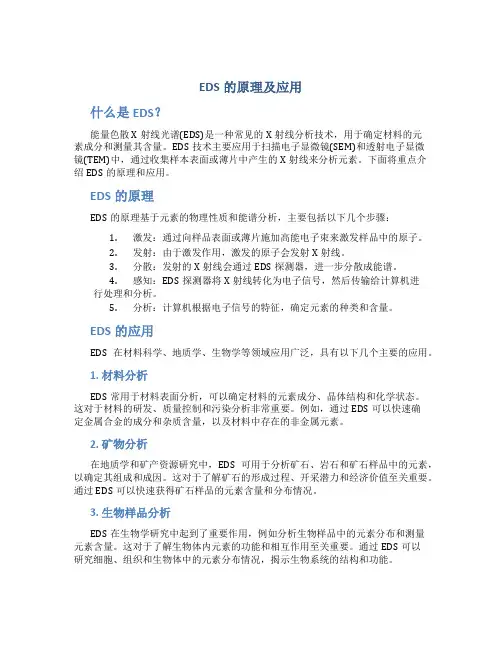

EDS的原理及应用什么是EDS？能量色散X射线光谱(EDS)是一种常见的X射线分析技术，用于确定材料的元素成分和测量其含量。

EDS技术主要应用于扫描电子显微镜(SEM)和透射电子显微镜(TEM)中，通过收集样本表面或薄片中产生的X射线来分析元素。

下面将重点介绍EDS的原理和应用。

EDS的原理EDS的原理基于元素的物理性质和能谱分析，主要包括以下几个步骤：1.激发：通过向样品表面或薄片施加高能电子束来激发样品中的原子。

2.发射：由于激发作用，激发的原子会发射X射线。

3.分散：发射的X射线会通过EDS探测器，进一步分散成能谱。

4.感知：EDS探测器将X射线转化为电子信号，然后传输给计算机进行处理和分析。

5.分析：计算机根据电子信号的特征，确定元素的种类和含量。

EDS的应用EDS在材料科学、地质学、生物学等领域应用广泛，具有以下几个主要的应用。

1. 材料分析EDS常用于材料表面分析，可以确定材料的元素成分、晶体结构和化学状态。

这对于材料的研发、质量控制和污染分析非常重要。

例如，通过EDS可以快速确定金属合金的成分和杂质含量，以及材料中存在的非金属元素。

2. 矿物分析在地质学和矿产资源研究中，EDS可用于分析矿石、岩石和矿石样品中的元素，以确定其组成和成因。

这对于了解矿石的形成过程、开采潜力和经济价值至关重要。

通过EDS可以快速获得矿石样品的元素含量和分布情况。

3. 生物样品分析EDS在生物学研究中起到了重要作用，例如分析生物样品中的元素分布和测量元素含量。

这对于了解生物体内元素的功能和相互作用至关重要。

通过EDS可以研究细胞、组织和生物体中的元素分布情况，揭示生物系统的结构和功能。

4. 纳米材料研究EDS在纳米材料研究中具有重要应用，可以对纳米颗粒、纳米结构和纳米薄膜进行元素分析和显微结构表征。

这对于纳米材料的制备和性能研究非常关键。

通过EDS可以确定纳米材料中元素的分布和含量，以及纳米结构的形成机制。

EDS（能谱仪分析系统）是一种通过能谱仪对材料进行分析的技术，通常用于表面分析和成分分析。

它起源于20世纪60年代，当时X射线能谱仪开始在实验室中被广泛使用。

随后，人们开始研究如何利用这种技术进行材料分析，最终发展出了能谱仪分析系统。

二、EDS原理1. 基本原理：EDS技术是通过将材料置于X射线能谱仪下，使其受到X射线激发而产生特定能谱的过程。

材料中的原子吸收X射线，并发射出特定的能谱信号。

能谱仪将这些信号转化为电信号，通过信号分析，可以确定材料的成分和结构。

2. 探测器：能谱仪中的探测器是EDS技术的核心部件，它负责将X射线能谱转化为电信号。

常见的探测器包括硅探测器和硅-锗探测器。

3. 光子计数器：绝大多数X射线能谱仪中都有光子计数器，它可以对探测到的能谱信号进行计数和分析。

4. 数字分析：通过数字化处理，EDS系统可以对能谱信号进行精确分析，确定材料的成分和含量。

1. 材料分析：EDS技术广泛应用于各种材料的分析，如金属、合金、玻璃、陶瓷等。

2. 表面分析：EDS技术对于表面沉积物、涂层、腐蚀产物等的分析具有重要意义。

3. 功能材料研发：在功能材料的研究与开发中，EDS技术可以帮助科研人员快速准确地确定材料成分和特性。

4. 环境监测：EDS技术也可以应用于环境监测领域，用于分析大气、水体、土壤中的污染物。

四、EDS优点1. 高灵敏度：EDS技术灵敏度高，可以探测到微量元素。

2. 成分分析：EDS技术在材料成分分析方面具有较高的准确性和可靠性。

3. 非破坏性：与一些其他材料分析方法相比，EDS技术是一种非破坏性的分析技术。

4. 快速性：EDS技术可以在短时间内完成材料分析，适用于实验室和生产现场。

五、EDS缺点1. 受表面效应影响：由于EDS技术是针对材料表面进行分析，因此对于非均质材料或多层材料的分析可能会受到表面效应的影响。

2. 分辨率有限：EDS技术的分辨率受到探测器性能的限制，对于某些微细结构的分析可能不够理想。

eds能谱的原理
EDS能谱是一种常用的材料分析技术，其原理基于X射线能谱学。

当电子束撞击样品时，会激发出样品中的电子，这些电子会在样品中跃迁到高能级和低能级之间，从而产生特征X射线。

这些特征X射线的能量与样品中原子的种类和数量有关，因此可以通过测量X射线的能量分布来分析样品的成分。

EDS能谱的具体原理如下：
1. 电子束撞击样品：电子束通过电子显微镜或扫描电子显微镜聚焦后，照射到样品表面，激发出样品中的电子。

2. 产生特征X射线：激发出的电子在样品中跃迁到高能级和低能级之间，从而产生特征X射线。

3. X射线检测：X射线经过样品后会被探测器检测到，探测器会将X射线转换成电信号。

4. 能量分析：电信号经过放大和处理后，被送到电子能谱仪中进行能量分析。

能量分析是通过将电子束在电子能谱仪中加速，使其撞击到闪烁体上，产生闪烁光，闪烁光的强度与X射线的能量成正比。

5. 成分分析：通过对X射线能量分布的分析，可以确定样品中的元素种类和含量。

总之，EDS能谱是一种基于X射线能谱学原理的材料分析技术，通过测量样品中的X射线能量分布，可以确定样品
中的元素种类和含量。

EDS原理及应用EDS（Energy Dispersive X-ray Spectroscopy，能谱衍射仪）是一种通过测量物质中X射线的能量以及其相对强度来分析物质成分的技术。

EDS原理基于X射线的衍射和能谱分析，可以用于许多领域，如材料科学、地质学、化学、生物学等。

EDS原理基于X射线的相互作用。

当物质被高能电子或X射线照射时，会产生X射线散射。

在EDS装置中，样品表面被电子束轰击，导致样品中的原子被激发，释放出一系列特定能量的X射线。

这些X射线会通过样品表面的闪烁体或硅晶体并通过光谱仪器进行检测和分析。

EDS应用广泛，以下是其中几个主要领域：1.材料分析：EDS被广泛用于材料科学和工程领域，用于分析和确定材料的成分。

通过分析样品内的特定元素，可以确定材料的组成，提供有关材料性质和结构的信息。

这对于材料表征、元素定量和物相分析非常重要。

2.地质学：EDS可用于分析岩石、矿石、土壤和沉积物等地质样品。

通过检测样品中的元素，可以确定其成分和结构，并为矿石勘探、岩石分类和地质研究提供有用的信息。

3.医学和生物学：EDS在医学和生物学研究中的应用越来越广泛。

例如，可以用于分析组织样品中的元素分布，以研究疾病和药物治疗的影响。

还可以用于分析生物材料的成分，如骨骼、牙齿和细胞。

5.金属和合金分析：EDS可以用于分析金属和合金中的元素和特定成分。

这对于质量控制、合金优化和材料测试非常重要。

除了以上领域，EDS还有许多其他应用，如环境分析、电子显微镜成像、纳米材料研究等。

EDS具有一些优点和限制。

优点包括：非破坏性分析、高灵敏度和特定元素检测能力。

然而，EDS在定量分析上存在一定的挑战，包括基体效应、元素定量和误差分析等。

总之，EDS是一种强大的分析技术，广泛应用于材料科学、地质学、医学和生物学等领域。

通过分析样品中的X射线能谱，可以提供有关元素组成和结构的信息，对于了解物质的性质和性能非常重要。

eds 原理
EDS（Energy Dispersive X-ray Spectroscopy）即能量色散X射
线光谱分析技术，是一种常用的材料表面成分分析方法。

该技术通过探测样品表面或者表面以下几个纳米深度范围内的物质，利用物质特定的X射线谱线产生的能量差异来分析样品中的
元素组成和相对含量。

EDS的原理基于X射线的特性。

当高能的束流电子照射到样
品表面时，样品会产生特定的X射线。

这些X射线具有不同
的能量，与样品中的原子核特性有关。

EDS系统通过一个特
殊的能量色散X射线谱仪来收集这些X射线，并将其转化为
能谱图。

在EDS分析中，电子束流通过扫描电子显微镜（SEM）系统
聚焦在样品表面，同时EDS探测器收集由样品表面发射的X
射线。

当X射线入射到EDS探测器中时，它们会与探测器中
的固态闪烁晶体相互作用，产生光脉冲信号。

探测器将这些光脉冲信号转换为电信号，并由能谱仪接收和处理。

能谱仪将信号转换为能谱图，该图显示了不同能量的X射线的强度与能
量之间的关系。

根据EDS能谱图，可以确定样品中元素的组成和相对含量。

通过比对实验样品与已知元素的库，可以识别出样品中存在的元素。

能谱图中峰值的面积可以用来估计元素的相对含量。

EDS分析适用于许多领域，如材料科学、地球科学和生命科
学等。

它可以用于表征材料的元素组成、验证合金的成分、检
测污染物以及研究颗粒形状和大小等。

其非破坏性的特点使得EDS成为一个广泛应用的表面分析技术。
