八年级物理速度图像专题

八年级物理速度图像题专项练习1.甲、乙两辆汽车都做匀速直线运动，其路程S随时间t变化的图像如图所示。

从图像可知，_______车的速度大；5s内乙车通过的路程是__________m。

2.在物理学中，常用图像描述物理过程，某物体在平直路面上运动的速度时间图像如左图所示，则该物体的运动状态是________________。

图4中的阴影面积表示的物理量是__________。

小华同学在研究玩具小车的运动情况时，描绘出了如右图所示的速度时间图像．通过查阅资料，得知速度时间图像与坐标轴所包围部分即右图中阴影部分的面积也可以描述上述的物理量。

根据图像可知小车在1秒内的平均速度是__________。

3.甲、乙两车在同一平直路面上从同一位置同时同向行驶，如图反映了它们的速度随时间变化的关系，根据图像请回答下列问题：由图可知两车中做匀速直线运动的是_______ ；在时，甲、乙两车运动的速度各为_______和_______；若以甲车为参照物，乙车是_______选填“运动”或“静止”的；时，甲车行驶了_______；甲车行驶的路程_______选填“”、“”或“”乙车行驶的路程．4.如图甲所示，在研究气泡运动规律的实验中，小明让大小不同的两个气泡A、B在同一根足够长的玻璃管中上升，他测量并描绘出气泡A、B相遇前后的路程随时间的变化关系如图乙所示，由图像可知：相遇前，气泡A的速度为__________；时两气泡间的距离为__________cm；两气泡相遇后的运动图线可能如图乙中__________选填“a”、“b”或“c”所示．5.某物体做直线运动时的路程随时间变化的图像如图所示，内该物体运动的路程为________；内物体做________运动，速度为________6.甲、乙两个物体同时从同一地点向西做直线运动，速度与时间关系如图甲所示。

以甲为参照物，乙向__________做直线运动，经过6s甲乙两物体相距__________请在图乙中画出乙物体的路程--时间--图像。

八年级上册物理专题训练一——运动图像及速度计算专题概述1.运动的图象可以形象地描述出物体运动的位置和速度的变化情况。

解题时要注意：弄清纵、横坐标表示的物理量及它们之间的关系，分析图象的起点、交点的含义，根据相关信息解题。

2.速度的计算要注意：找准对应速度、路程和时间，熟悉各种类型行程问题，仔细挖掘其中隐含的等量关系。

分类训练类型1 运动的图象（一）s-t图象1.如图为某物体沿直线运动的路程随时间变化的图象，下列对该物体在0～5s内的运动情况分析正确的是( )A.物体在5s内运动的路程为2mB.物体在3～5s内通过的路程是0～1s内通过路程的2倍C.物体在5s内的平均速度为0.67m/sD.物体在1～3s内做匀速直线运动(第1题图) (第2题图)2.如图为甲、乙、丙三个物体同时同地沿同一直线运动的s-t图象，v甲：v乙= ,1 min之后，运动最快的物体将比最慢的物体多运动 m的路程。

3.两辆汽车在同一平直公路上同时出发，其路程s与时间t的关系如图所示。

由图象可知，甲车的速度 (选填“大于”“等于”或“小于”)乙车的速度，甲车的速度为 m/s。

当t=40 s 时，甲、乙两车相距 m.(二)v-t图象4.如图是某汽车通过某一平直公路时记录的v-t图象，甲、乙、丙、丁四个过程中，汽车做匀速直线运动的是( )A.甲B.乙C.丙D.丁(第4题图) (第5题图)5.(四川泸州)甲、乙两位同学在同一考点参加800m体考，t=0时同时起跑，t4时刻同时到达终点，其速度——时间图象如图所示，下列描述正确的是( )A.0～t1时间内，甲、乙两同学都在做匀速直线运动B.t1～t2时间内，甲、乙两同学保持相对静止C.0～t3时间内，甲同学通过的路程小于乙同学通过的路程D.刚到达终点时，甲、乙两同学速度相等6.如图甲所示，小满用水平力推水平地面上的物体，物体的v-t图象如图乙所示。

(1)物体在0～1s时处于状态。

(2)物体在第2s的速度是 m/s.(3)物体在4～6s内通过的路程是 m.类型2 速度的综合计算(一)追及和相遇问题7.小明家距学校2km,小明以10km/h的速度骑自行车上学，出发5min 后小明的父亲发现小明的教科书忘记带了，于是立即以30km/h的速度沿小明上学的方向骑电动车去追小明，问：(1)小明上学需要几分钟？(2)小明的父亲能否在小明上学途中追上小明？如果能，追上时距学校多远？如果不能，说明理由。

《速度》图像题专项练习一、单选题1.如图所示是一个做直线运动的物体通过的路程随时间变化的图象，下列说法中错误的是()A. 物体运动的速度为5m/sB. 从计时起再经过2s，物体又前进了10mC. 物体是做匀速直线运动D. 物体的速度越来越大2.甲、乙两车在某一平直公路上，从同一地点同时向东运动，它们的s−t图象(路程−时间图象)如图所示．则下列判断错误的是()A. 甲、乙都在做匀速直线运动B. 甲的速度小于乙的速度C. 若以乙为参照物，甲往东运动D. 经过4s，甲乙相距8m3.某学习小组对一辆在平直公路上做直线运动的小车进行观测研究。

他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示。

根据图象可以判断()A. 0至5s内，小车的平均速度是0.4m/sB. 0至7s内，小车的平均速度是1.5m/sC. 2s至5s内，小车通过的路程是2mD. 5s至7s内，小车通过的路程是6m4.甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中不正确的是()A. 甲同学比乙同学晚出发4 sB. 4 s～8s内，甲乙同学都做匀速直线运动C. 第8 s时甲乙两同学速度相等D. 0 s～8s内，甲乙两同学通过的路程相等5.甲、乙两物体先后从同地沿同方向做匀速直线运动，甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为2米，在图所示的a、b、c三条图线中，乙的s−t图()A. 一定是图线aB. 一定是图线bC. 可能是图线bD. 可能是图线c6.如图是相向而行的甲、乙两物体的s−t图象，下列说法正确的是()A. 相遇时两物体通过的路程均为100mB. 0−30s内甲、乙均做匀速直线运动C. 甲的运动速度为10m/sD. 甲、乙是同时出发的7.用图象表示物体运动规律，图中表示同一运动规律的是()A. 甲图和丙图B. 甲图和丁图C. 乙图和丙图D. 乙图和丁图8.物理学中经常用图象来表示物体的运动规律，则下图中能表示同一运动规律的是()A. 甲丙B. 甲丁C. 乙丙D. 乙丁9.甲、乙两车分别从P、Q两点同时同向运动，它们的s−t图象如图(a)、(b)所示，经过6s甲、乙相遇．甲、乙的速度分别为v甲、v乙，P、Q间的距离为s，则()A. v甲>v乙，s=16mB. v甲>v乙，s=8mC. v甲<v乙，s=16mD. v甲<v乙，s=8m10.如图所示，图甲是小车甲运动的s−t图象，图乙是小车乙运动的v−t图象，由图象可知()A. 甲车速度大于乙车速度B. 甲、乙两车都由静止开始运动C. 甲、乙两车都以10m/s匀速运动D. 甲、乙两车经过5s通过的路程都是10m11.如图为甲、乙两车做匀速直线运动的路程随时间变化的图线，由图可知()A. 甲车快B. 乙车快C. 甲车慢D. 无法确定12.下列图象中，能正确反映“匀速直线运动”的是()A. B.C. D.13.如图所示是某物体做直线运动时的路程随时间变化的图象，下列关于该物体的运动特征的描述正确的是()A. 0s−4s物体的速度是4m/sB. 4s−8s该物体的速度是4m/sC. 4s−8s该物体处静止状态D. 8−11s物体的速度是7m/s14.甲、乙两物体从同一地点出发向东运动，其路程S跟时间t的关系图象如图所示。

人教版八年级物理上册专题训练：-速度的图像与计算(共6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--速度的图像与计算类型一速度的图像(一)速度-时间图像1.如图1所示是物体做直线运动的v-t图像,由图像可知,前2 s物体做________运动;第2~6 s物体做________运动;第6~7 s物体做________运动;7 s后物体停止运动。

(均选填“减速”“匀速”或“加速”)图1 图22.甲、乙两个物体同时从同一地点向西做直线运动,速度与时间的关系如图2所示。

以甲为参照物,乙向________做直线运动;经过6 s,甲、乙两物体相距________m。

3.某运动物体的路程与时间的关系式为s=3 m/s×t,请在图3中画出该物体的速度-时间图像。

图3(二)路程-时间图像4.甲、乙两同学在同一地点沿平直路面同向步行,他们运动的路程随时间变化的规律如图4所示,下列说法中错误的是( )图4A.前4 min乙同学的速度比甲同学的大B.甲同学做匀速直线运动的速度是 m/sC.乙同学第4 min后仍做匀速直线运动D.甲、乙同学相遇时距起点240 m5.[2018·黄石] 图5是两物体做直线运动的s—t图像,分析图像,下列说法中正确的是( )图5A.两物体从同一地点出发B.两物体往同一方向行驶C.两物体在t=10 s时刻相遇D.两物体的运动速度大小相等,都是5 m/s6.甲、乙两辆小车在平直的路面上向东运动,测出它们运动的路程和时间,并依据数据作出了相应的路程-时间关系图像,如图6所示。

由图知小车甲做________运动,速度大小为________m/s。

若以甲车为参照物,乙车向________运动。

图6(三)综合运用7.甲、乙、丙三辆电动汽车同时开始运动,它们的运动图像如图7所示。

其中________车运动最快;经过6 s,最快的小车通过的路程为________m。

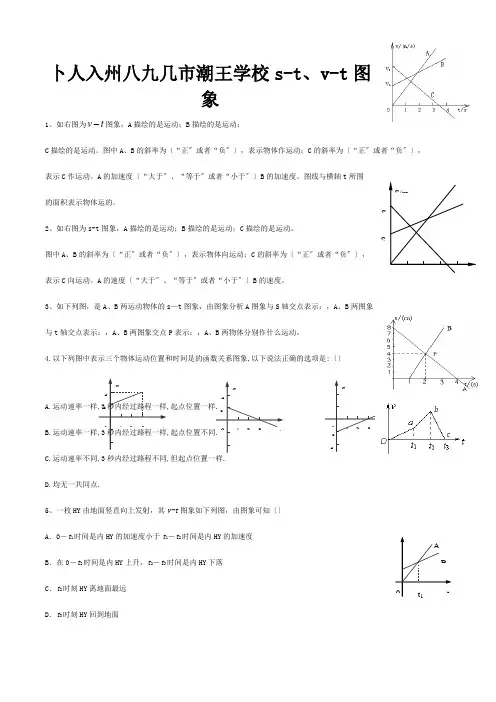

卜人入州八九几市潮王学校s-t 、v-t 图象1、如右图为v t 图象，A 描绘的是运动；B 描绘的是运动：C 描绘的是运动。

图中A 、B 的斜率为〔“正〞或者“负〞〕，表示物体作运动；C 的斜率为〔“正〞或者“负〞〕，表示C 作运动。

A 的加速度〔“大于〞、“等于〞或者“小于〞〕B 的加速度。

图线与横轴t 所围的面积表示物体运的。

2、如右图为s-t 图象，A 描绘的是运动；B 描绘的是运动；C 描绘的是运动。

图中A 、B 的斜率为〔“正〞或者“负〞〕，表示物体向运动；C 的斜率为〔“正〞或者“负〞〕，表示C 向运动。

A 的速度〔“大于〞、“等于〞或者“小于〞〕B 的速度。

3、如下列图，是A 、B 两运动物体的s —t 图象，由图象分析A 图象与S 轴交点表示：，A 、B 两图象与t 轴交点表示：，A 、B 两图象交点P 表示：，A 、B 两物体分别作什么运动。

4.以下列图中表示三个物体运动位置和时间是的函数关系图象,以下说法正确的选项是:〔〕A.运动速率一样,3秒内经过路程一样,起点位置一样.B.运动速率一样,3秒内经过路程一样,起点位置不同. C.运动速率不同,3秒内经过路程不同,但起点位置一样. D.均无一共同点.5、一枚HY 由地面竖直向上发射，其v-t 图象如下列图，由图象可知〔〕 A ．0－t 1时间是内HY 的加速度小于t 1－t 2时间是内HY 的加速度B ．在0－t 2时间是内HY 上升，t 2－t 3时间是内HY 下落C ．t 2时刻HY 离地面最远D ．t 3时刻HY 回到地面1234SSS/mtA BC0 1 2 3 3 6 St 0 1 2 33 6St1 2 3-3 -6SttSA Bt 16、右图所示为A 和B 两质点的位移—时间是图象,以下说法中正确的选项是：〔〕 A.当t=0时,A 、B 两质点的速度均不为零.B.在运动过程中,A 质点运动得比B 快. C.当t=t 1时,两质点的位移相等.D.当t=t 1时,两质点的速度大小相等.7、(1)如下左图质点的加速度方向为，0---t 0时间是内速度方向为，t 0时刻后的速为。

图像专题1.如图所示是一个运动物体通过的路程随时间变化的图象，下列说法中错误的是（）A.物体运动的速度为5m/sB.从计时起再经过2s，物体又前进了10mC.物体是做匀速直线运动D.物体的速度越来越大2.如图所示是某物体做直线运动时的路程随时间变化的图象，下列关于该物体的运动特征的描述正确的是（）A.0s-4s物体的速度是4m/sB.4s-8s该物体的速度是4m/sC.4s-8s该物体处静止状态D.8-11s物体的速度是7m/s3.甲、乙两小车同时同地同方向做匀速直线运动，它们的s-t图象如图所示．由图象可知（）A.甲车的速度大于乙车的速度B.甲车的速度等于乙车的速度C.甲车的速度小于乙车的速度D.条件不足，不能确定4.下列四幅图象能反应匀速运动的是（）A.甲、乙B.乙、丙C.甲、丁D.乙、丁5.图象是表示物理规律的一种重要方法，可以形象表达某些物理量之间的关系．下列选项所示图象中正确表示一辆汽车在公路上做匀速直线运动时，汽车通过的路程S与所用时间t的关系的是（）A. B. C. D.6.甲、乙俩物体从同一地点出发向东运动，其路程S跟时间t的关系图象如图所示．仔细观察图象，下面说法中正确的是（）A.甲的运动速度比乙大B.在60m处他们的运动速度相等C.60m后，以甲为参照物，乙向东运动D.60m后，以乙为参照物，甲向东运动7.甲、乙两物体同时同地向东运动，运动的s-t图象如图所示，下列说法正确的是（）A.0-t1时间内选甲为参照物，乙是向东运动B.t1-t3时间内甲为匀速直线运动，t2时刻甲、乙两物体相遇C.t2-t4时间内甲的速度小于乙的速度D.0-t4时间内甲的平均速度比乙的平均速度大8.如图是相向而行的甲、乙两物体的s-t图象，下列说法正确的是（）A.相遇时两物体通过的路程均为100mB.0-30s内甲、乙均做匀速直线运动C.甲的运动速度为10m/sD.甲、乙是同时出发的9.甲车从M点、乙车从N点同时相向运动，它们的s-t图象分别如图（a）、（b）所示，当甲、乙相遇时．乙距M点12米，若甲、乙的速度分别为v甲、v乙，M、N 间的距离为s，则（）A.v甲＜v乙，s=36米B.v甲＜v乙，s=12米C.v甲＞v乙，s=36米D.v甲＞v乙，s=18米10.某物体从地面上某一点出发沿直线运动，其s-t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（）A.物体在6s内运动的路程为15mB.以地球为参照物，物体在中间2s内静止C.物体在前2s内和后2s内的速度相等D.物体在6s内的平均速度为2.5m/s11.课外活动时，小明和小刚在操场上沿直线跑道跑步，如图所示是他们通过的路程随时间变化的图象，则下列说法正确的是（）A.前2s内，小刚跑得较快B.两人都做变速运动C.两人都做匀速直线运动D.全程中，小刚的平均速度大于小明的平均速度12.下列图象中，能正确反映“匀速直线运动”的是（）A. B. C. D.13.甲、乙、丙三辆小车同时、同地向同一方向做匀速直线运动，它们运动的图象如图所示，分析图象可知（）A.甲车的速度最快B.以甲车为参照物，则乙车向后运动C.以甲车为参照物，则丙车是静止的D.以乙车为参照物，则丙车是静止的14.某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示．根据图象可以判断（）A.0s-2s内，小车的平均速度是2m/sB.2s-5s内，小车的平均速度是2m/sC.3s-7s内，小车的平均速度为1m/sD.2s-5s内，小车做匀速直线运动15.甲、乙两同学从同一地点同时向相同方向做直线运动，他们通过的路程随时间变化的图象如图所示，由图象可知下列说法错误的是（）A.在0～10s内，甲同学比乙同学运动的快B.两同学在距离出发点100m处相遇C.在10s～20s内，甲同学静止不动D.在0～10s内，乙同学的速度为10m/s16.两台完全相同的电动小车，在水平路面上由同一地点同时向东作直线运动，他们的路程随时间变化的图象，如图所示．根据图象作出的下列判断，其中不正确的是（）A.两车都做匀速直线运动B.两车运动的速度大小不相等C.通过30m的路程，甲车所用的时间比乙车的长D.若以乙车为参照物，甲车是向东运动的17.甲、乙两小车同时同地向相同方向运动，它们的图象分别如图（a）和（b）所示．则下列说法正确的是（）A.甲乙都在做变速直线运动B.甲的速度小于乙的速度C.乙的速度等于4m/sD.经过3秒，甲车在乙车前面0.3m处18.如图所示为汽车沿直线运动时的路程-时间图象．其中纵轴表示汽车离开出发点的路程，横轴表示时间，请根据此图分析汽车的运动情况．（1）汽车在OA段和BC段做 ______ （“匀速”或“变速”）直线运动．（2）汽车在OA段的速度为 ______ m/s．（3）汽车在全程中的平均速度是 ______ m/s．19.如图1所示，图中阴影部分的“面积”在数值上等于物体在 ______ s内通过的路程．从v-t图象中可看出速度图线和时间横轴所夹的“面积”可以表示该时间内通过的路程，我们能利用这一点很方便的计算出路程．小明同学在笔直的跑道上跑步，他在跑步过程中的速度与时间图象如图2所示，则从出发到20s这段时间内他通过的路程是 ______ m，在120s这一时刻他距出发点 ______ m．20.沿同一条直线向东运动的物体甲、乙．其相对同一参考点O运动的距离S随时间t变化的图象如图．则：（1）甲在乙运动 ______ s后开始运动，乙的速度为______ m/s．（2）两物体相遇时，乙车行驶的距离是 ______ m．（3）相遇前，两物体最远相距 ______ m．21.图是某物体做直线运动时的路程随时间变化的图象，请根据图象判断，该物体做匀速直线运动速度是______ m/s，静止的时间是 ______ s，做匀速直线运动所用的时间是 ______ s．22.甲、乙两同学在平直的路面上同向进行，他们运动的s-t图象如图所示，由此可判断 ______ 同学运动较快，开始运动时两同学相距 ______ m，图中的a点表示 ______ ．23.如图甲、乙所示，是甲、乙两物体在30s内的运动情况，其中甲物体的图是路程与时间的关系图乙物体的图是速度与时间的关系图，比较甲、乙两物体在这段时间的平均速度的大小，则甲的平均速度 ______ （选填“大于”、“小于”或“等于”乙的平均速度．乙的平均速度是 ______ m/s．24.甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图象如图所示，由图象可知：（1）乙车的速度 ______ ；（2）运动速度相同的小车是 ______ 和 ______ ；（3）若以乙车为参照物，则丙车 ______ ，若以甲车为参照物，则乙车 ______ （以上两空选填“静止”、“向前运动”或“向后运动”）．25.甲、乙、丙三辆小车同时向同一方向运动，它们运动的图象如图所示，由图象可知：甲车的速度是 ______ m/s；运动速度相同的两小车是 ______ ；若乙和丙运动的路程之比是3：5，则乙和丙所用的时间之比是 ______ ．26.甲、乙两物体同时同地同方向运动，其路程时间图象如图所示，则根据图象可知______ （甲/乙）的速度更大，则在8s时甲与乙相距 ______ m．27.匀速直线运动是指在任何相等的时间内通过相等路程的直线运动，作匀速直线运动的物体在时间t内移动的距离s=vt．在它的v-t图象中（如图1），阴影矩形的两个边长正好是v和t．可见，做匀速直线运动的物体移动的距离对应着v-t图象中阴影的面积．匀加速直线运动的物体移动的距离也有类似的关系．匀加速直线运动是指在任何相等的时间内增加相同速度的直线运动．现有一辆汽车在教练场上由静止开始沿平直道路做匀加速运动，如从静止开始，1秒末的速度是2米/秒，则2秒末的速度是4米/秒，3秒末的速度是6米/秒…在10秒末速度达到10米/秒，然后以此速度做50秒的匀速直线运动，最后减速慢慢停下．（1）从汽车由静止开始运动计时，在如图2中作出汽车在1分钟内的v-t图象；（2）求这1分钟内汽车行驶的距离是多少？28.狗和兔子从同一地点O出发，同时沿同一方向运动到B点，它们运动的路程和时间的图象如图所示，则：（1）狗和兔子在前10s ______ 运动得快．（2）狗从O点运动到A点，共需多长时间？（3）兔子在前50s的平均速度是多少m/s？29.小芳骑自行车从柳树镇到龙凤峡去参观国家地质公园，如图所示是她全程的s-t图象，小明在小芳出发10min后骑电动车以18km/h的速度匀速地从同一地点出发沿同一条路线去龙凤峡．（1）根据图象利用公式计算小芳从柳树镇到龙凤峡的平均速度是多少km/h？（2）小明从柳树镇到龙凤峡需要多少min？（3）请你在该图象中画出小明骑电动车的s-t图象，并通过图象回答小明大约在出发多长路程后追上小芳？答案和解析【答案】1.D2.C3.A4.D5.A6.C7.D8.C9.D 10.C 11.A 12.C 13.C 14.C 15.AB 16.ACD 17.ABD18.匀速；5；519.2；20；8020.3；1；5；821.1；4；722.甲；10；甲同学追上了乙同学23.小于；0.7524.4m/s；甲；乙；向后运动；静止25.4；甲、丙；12：526.甲；0.827.解：（1）由题知，汽车在教练场上从静止开始，1秒末的速度是2米/秒，则2秒末的速度是4米/秒，3秒末的速度是6米/秒…在10秒末速度达到10米/秒，然后以此速度做50秒的匀速直线运动，最后减速慢慢停下．所以0-10s汽车做匀加速直线运动，10-50s汽车作匀速直线运动，由此画出汽车在1分钟内的v-t图象如图所示：；（2）由题知，做匀速直线运动的物体移动的距离和匀加速直线运动的物体移动的距离等于v-t图象中对应着的面积，由图2知，汽车在1min内行驶的路程：s=×（50+60）×10m=550m．答：（1）从汽车由静止开始运动计时，汽车在1分钟内的v-t图象见上图；（2）这1分钟内汽车行驶的距离是550m．28.兔子29.解（1）由图可知，小芳运动的总路程s=15km，所用时间t=70min，小芳的平均速度：v==≈12.9km/h；（2）由v=得小明从柳树镇到龙凤峡需要时间：t′===h=50min；（3）小明运动的总路程s′=15km，所用时间t′=50min，描点、连接得图象如下：根据图象可知小明大约在出发8km路程后追上小芳．答：（1）小芳从柳树镇到龙凤峡的平均速度是12.9km/h；（2）小明从柳树镇到龙凤峡需要50min；（3）小明骑电动车的s-t图象如上；小明大约在出发8km后追上小芳．【解析】1. 解：A、由s-t图象可知，物体的路程s=20m-10m=10m，运动时间t=2s，物体的速度v===5m/s，A说法正确，不符合题意；B、由图象可知，在2s内物体的路程s=20m-10m=10m，B说法正确，不符合题意；C、由图象可知，物体的路程随时间均匀变化，物体的速度是定值，物体做匀速直线运动，C说法正确，不符合题意；D、由图象可知，物体做匀速直线运动，速度保持不变，D说法错误，符合题意；故选D．根据图示s-t图象，根据图象特点，判断物体的运动性质，由图象求出物体的路程与所用的时间，然后由速度公式求出物体的速度，然后答题．本题是一道图象题，分析清楚图象，由图象获取所需信息即可正确解题．2. 解：（1）由图象可知，在0～4s内物体做匀速直线运动，0s-4s内物体通过的路程为4m，则速度为：v===1m/s；（2）4至8s内物体静止；（3）8至11s时物体也是做匀速直线运动；则速度为：v===1m/s．综上分析可知：A、B、D选项是错误的，只有C选项是正确的．故选C．物体做匀速直线运动时，路程与时间成正比，s-t图象是一条倾斜的直线；物体静止时，路程不随时间变化；分析图象，根据图象特点分析答题．本题考查学生对图象的认识，应能通过图象得出物体所做的运动状态和各段及所经历的时间．3. 解：由图象知，甲的路程为60m时，所用时间为3s，所以甲的速度：v甲===20m/s；乙的路程为60m，所用时间为5s，所以乙的速度：v乙===12m/s，可知甲的速度大于乙的速度，A正确，BCD错误．故选A．根据图象确定相应的路程和时间，根据公式v=判断平均速度的大小关系．本题主要考查了对速度公式的应用，关键能够从图象中确定相应的路程和时间．4. 解：甲图表示物体运动时的s-t图象，从图中可以看出通过的路程随时间的增加而不变，所以表示物体处于静止状态；乙图表示物体运动时的s-t图象，从图中可以看出通过的路程随时间的增加而增大，并且路程和时间的比值不变，所以表示物体做匀速直线运动；丙图表示物体运动时的v-t图象，该图表示物体的速度随时间的增加而增大，所以丙图反映物体在做加速运动；丁图表示物体运动时的v-t图象，该图表示物体的速度随时间的增加而不变，所以丁图反映物体做匀速直线运动；所以从分析的结果可以得出，乙图和丁图都做匀速直线运动．故选D．匀速直线运动的特点的图象有两种表示方法：s-t图象和v-t图象．根据其本质的不同对①、②、③、④逐一分析即可．本题考查匀速直线运动的特点如何通过图象来表示．图象能很直接的反应物体的运动规律，对于图象题，首先看清两个坐标轴所表示的物理量，再顺着图象看随横坐标轴变化，纵坐标轴如何变化，找到物体的运动规律．5. 解：A、此图象表示汽车通过的路程与所用时间成正比，也就是做匀速直线运动．故A正确；B、图象中线段与时间轴平行，意思是物体处于静止状态．故B错误；C、此图象表示汽车通过的路程随着时间的增大而减小，汽车做减速运动．故C错误；D、此图象表示汽车通过的路程随着时间的增大而增大，汽车做加速运动．故D错误．故选A．解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程．此题涉及到的知识点较多，综合性很强．6. 解：（1）由s-t图象可知，甲乙的路程与时间都成正比，所两物体都做匀速直线运动；由s-t可知，当甲的路程都为60m时，甲的运动时间t甲=25min，t乙=25min-15min=10min，所以甲和乙的速度：v甲===0.04m/s，v乙===0.1m/s，因此乙的速度大于甲的速度，故A、B 错误；（2）由题知，甲、乙从同一地点出发向东运动，由图知，乙在60m处追上甲，且v乙＞v甲，所以以甲为参照物，乙向东运动，故C正确；以乙为参照物，甲向西运动，故D错误．故选C．（1）由s-t图象找出甲乙的路程与所对应的时间，由速度公式可以求出它们的速度，然后比较它们的速度大小．（2）看被研究的物体参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；此题主要考查的是学生对速度计算公式、运动和静止的相对性的理解和掌握，分析清楚s-t图象、熟练应用速度公式是正确解题的关键．7. 解：A、由图知，0-t1时间内甲通过的路程比乙大，根据v=，在时间相同，甲车的速度大于乙车的速度，所以当以甲车为参照物时，乙车是向西运动，故A错误；B、由图知，t1-t3时间内甲的路程不再变化，处于静止状态，t2时刻甲乙通过的路程相同，甲、乙两物体相遇，故B错误；C、由图知，t2-t4时间内甲通过的路程大于乙通过的路程，故甲的速度大于乙的速度，故C错误；D、由图知，0-t4时间内甲通过的路程大于乙通过的路程，故甲的平均速度比乙的平均速度大，故D正确．故选D．（1）在相同时间内，比较路程的远近可以比较运动快慢，根据图象，运用控制变量法，分析出甲、乙两辆小车的运动快慢情况；然后再判断以甲车为参照物，乙车的运动方向；（2）根据图象判断各段的运动情况，根据v=判断出各段的速度．根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程．此题涉及到的知识点较多，综合性很强．8. 解：A、由图象可知，相遇时（即两图线相交），甲通过的路程为400m-100m=300m，乙通过的路程为100m；故A错误；B、由图象可知，在0-10s内，乙处于静止状态；在10s后乙物体才做匀速直线运动，故B错误；C、由图象可知，甲物体做匀速直线运动，在30s内通过的路程为300m，甲的运动速度为v===10m/s；故C正确；D、由图象可知，在0-10s内，甲做匀速直线运动，而乙处于静止状态；10s-30s，甲乙均做匀速直线运动；所以乙比甲要晚10s出发，故D错误；故选C．根据图象中图线的形状，判断物体的运动情况；再结合选项中的说法，运用速度的公式，可得出正确的选项．准确分析图象中两个物体的运动情况，是解答此题的关键．9. 解：（1）由图象可知，s甲=12m时，t甲=6s；s乙=12m时，t乙=12s；则甲的速度：v甲===2m/s；乙的速度：v乙===1m/s；v甲＞v乙，故AB错误；（2）相遇时，甲通过的路程为：s甲=v甲t=2m/s×t，乙车通过的路程为：s乙=v乙t=1m/s×t，M、N间的距离为：s=s甲+s乙=2m/s×t+1m/s×t=1m/s×t+12m，解得相遇的时间：t=6s，带入M、N间的距离为：s=s甲+s乙=2m/s×t+1m/s×t=2m/s×6s+1m/s×6s=18m．故C错误，D正确．故选D．（1）根据图甲和图乙读出对应的路程和时间，然后根据速度公式即可求出甲、乙的速度；（2）根据甲、乙各自的速度和时间，算出12s通过的路程，它们的路程之差就是P、Q两点间的距离．此题考查了速度有关的知识和对图象的分析处理能力；从图象中找出有用的信息，并运用速度的公式求出题目中的量．10. 解：A、由s-t图象可知，当t=6s时，路程s=15m，即物体在6s内运动的路程为15m，故A正确；B、由s-t图象可知，在2～4s内，物体运动的路程为零，其速度为0，则以地球为参照物，物体在中间2s内静止，故B正确；C、物体在前2s内运动的路程为5m，后2s内运动的路程为15m-5m=10m，即在相等时间内物体运动的路程不相等，根据v=可知，则物体在前2s内和后2s内的速度不相等，故C不正确；D、物体在6s内的平均速度：v===2.5m/s，故D正确．故选：C．（1）根据图象可知6s时物体运动的路程，然后利用速度公式求出物体在6s内的平均速度；（2）在2～4s内，物体运动的路程为零，其速度为0；（3）根据图象可知物体在前2s内和后2s内运动的路程，利用速度公式即可比较其大小．本题主要考查速度的计算和运动与静止的相对性等知识，关键能从图象上找出有用的信息，属于典型的图象问题，虽有一定的综合性，但难度不大．11. 解：A、由图象可知，在前2s内，小刚运动的距离比小明长，所以根据v=可知，小刚跑得较快，故A正确；BC、由图象可知，小明的路程和时间关系图象是一条直线，表明路程和时间成正比，所以小明做的是匀速直线运动；而小刚的路程和时间关系图象是一条曲线，表明路程和时间不成正比，所以小刚做的是变速直线运动，故BC错误；D、由图象可知，两人的全程是相等的，所用的时间都是8s，根据v=可知，两人的平均速度相同，故D错误．故选A．（1）判断前2s内谁跑得快，我们可采取相同时间比较路程，谁在相同时间内运动的路程长，谁就跑得快；据此对A做出判断；（2）做匀速直线运动时，路程与时间是成正比的，在图象上表现为一条直线；据此对BC做出判断；（3）全程的平均速度等于全部路程处于所有的总时间．据此对D做出判断．解答本题时，可采用控制变量的思想和比较的思想去进行分析，比较时要在相同条件下去进行比较．12. 解：A、s-t的图象是变化的曲线，并且随时间增加路程也增加，但不成正比例，也就是物体做加速运动．故A不符合题意；B、s-t图象是变化的曲线，并且随时间增加路程在变小，也就是物体做减速运动．故B不符合题意；C、该图表示物体的速度不变，做匀速直线运动．故C符合题意；D、该图表示物体的速度均匀增大，物体做匀加速直线运动．故D不符合题意．故选C．匀速直线运动的速度保持不变，根据图象的形状分析物体的运动情况．本题是基本的读图问题，从图象的形状、斜率等方面研究物体的运动情况，根据数学知识进行解答．13. 解：A、第一个图象是路程时间图象，由图可知甲车做匀速直线运动，速度v甲===4m/s．第二个图象是速度时间图象，乙车与丙车都做匀速直线运动，车的速度为v乙=6m/s，v丙=4m/s．比较可知，乙车的速度最快．故A错误；B、由题知，甲、乙小车同时、同地向同一方向做匀速直线运动，v甲＜v乙，故以甲车为参照物，则乙车向前运动，故B 错误；C、由题知，甲、丙小车同时、同地向同一方向做匀速直线运动，v甲=v丙，故以甲车为参照物，则丙车是静止的．故C 正确；D、由题知，乙、丙小车同时、同地向同一方向做匀速直线运动，v乙＞v丙，故以乙车为参照物，则丙车是运动的．故D 错误．故选C．根据第一个图象，分析出甲车的运动情况，由速度公式可求得甲车的速度；根据第二个图象，分析出乙车和丙车的运动情况，可知乙车及丙车的速度；比较三辆车的速度大小可判断其运动状态如何．此题主要考查学生对于图象的分析能力，在进行物理实验中经常要画出测得数据的关系图象，分析图象从而得出结论．14. 解：A、由图象可知，在0s-2s内，小车运动的路程为2m，小车的平均速度v1===1m/s，故A错误；BD、由图象可知，在2s～5s内，小车运动的路程为0m，小车是静止的，其平均速度为零，故B、D错误；C、由图象可知，在3s-7s内，小车运动的路程为6m-2m=4m，小车的平均速度v3===1m/s，故C正确；故选：C．物体做匀速直线运动时，路程和时间的图象就是一条倾斜的直线；在计算平均速度时，要用物体运动的路程除以对应的时间，根据v=进行计算．本题考查了平均速度的计算，关键是看懂图象、从图象中获取路程的信息，注意：在2s-5s内，小车运动的路程为0m，小车是静止的．15. 解：A、由图象看出两同学在0～10s内的图象是一条斜线，表示两同学均做匀速直线运动，且在相同时间内甲同学通过的路程大于乙同学通过的路程，所以v甲＞v乙，故A正确；B、由图象看出两同学在15s末相遇，且0～15s内通过的路程相等，都是100m，故B正确；C、由图象可知，乙通过的路程与所用的时间成正比，因此乙同学做匀速直线运动，故C错误；D、由图象看出乙在0～10s内通过的路程小于100m，所以v乙＜=10m/s，故D错误．故选AB．（1）在s-t图象中，一条斜线表示物体做的是匀速直线运动，根据图象读出甲乙同学在相同时间内通过的路程，即可比较出两物体的运动速度；（2）由图象可以看出两同学在0～15s内通过的路程相等，且在此时相遇．（3）在s-t图象中，和时间轴平行的线段表示物体处于静止状态，一条斜线表示物体做的是匀速直线运动；（4）根据图象可知乙同学做匀速直线运动，在0～10s内的速度和0～15s内的速度相同，根据图中的数据利用速度公式求出再判断．本题考查了由s-t图象比较物体的速度大小、判断两物体的位置关系等内容，由图象判断物体的运动性质、找出物体的路程与所对应的时间，是解题的关键．16. 解：A、由图象知甲乙的s-t图象是一条倾斜的直线，所以甲乙都做匀速直线运动，故A正确；B、由图象知v甲===4m/s，乙的速度v乙===6m/s，v甲＜v乙，故B错；C、读图可知，通过30m的路程，甲车所用的时间大于乙所以的时间，故C正确；D、因为v甲＜v乙，甲、乙两车由同一地点同时向东作直线运动，所以乙在甲车的前面向东运动，两物体的相对位置不断变化，以乙为参照物，甲向西运动，故D正确．故选：ACD．（1）匀速直线运动的路程s与运动时间t成正比，s-t图象是一条倾斜的直线，根据图象的形状判断甲、乙的运动性质；（2）由图象找出甲乙的路程s与所对应的时间t，由速度公式可求出甲乙的速度，然后比较它们的大小关系；（3）由图得出通过30m的路程，甲车所用的时间大小关系；（4）根据甲乙的速度关系判断两物体的位置关系，然后判断以乙为参照物，判断甲的运动状态．本题考查了物体的s-t图象、物体运动状态的判断．由图象找出两物体的路程s与所对应的时间t，是解题的关键；应知道匀速直线运动的s与t成正比，s-t图象是一条倾斜的直线．当然，具体分析时应细心找准对应关系．。

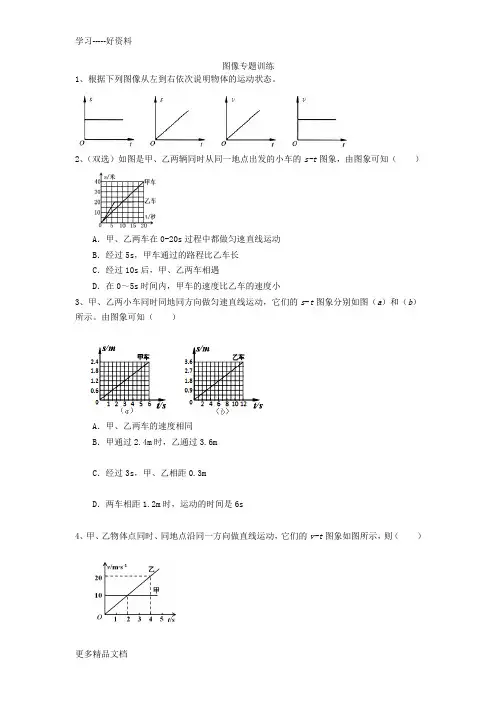

图像专题训练
1、根据下列图像从左到右依次说明物体的运动状态。

2、（双选）如图是甲、乙两辆同时从同一地点出发的小车的s-t图象，由图象可知（）
A．甲、乙两车在0-20s过程中都做匀速直线运动
B．经过5s，甲车通过的路程比乙车长
C．经过10s后，甲、乙两车相遇
D．在0～5s时间内，甲车的速度比乙车的速度小
3、甲、乙两小车同时同地同方向做匀速直线运动，它们的s-t图象分别如图（a）和（b）所示。

由图象可知（）
A．甲、乙两车的速度相同
B．甲通过2.4m时，乙通过3.6m
C．经过3s，甲、乙相距0.3m
D．两车相距1.2m时，运动的时间是6s
4、甲、乙物体点同时、同地点沿同一方向做直线运动，它们的v-t图象如图所示，则（）
Ａ．乙始终比甲运动得快
B．乙做匀速直线运动
C．甲始终静止在10m的位置
D．甲乙某一时刻速度相等
5、甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图所示，图中能正确反映两人运动距离与时间关系的是（）。

人教版八年级物理第1章机械运动专题速度图像同步练习含答案1.如图所示的图象中,描述的是同一种运动形式的是（）A.甲与丙B.甲与乙C.丙与丁D.乙与丙2.(2019乐山)如图为某物体做直线运动时路程随时间变化的图象,由图象可知该物体( )A.在0~20s时间内的速度比在30~40s时间内的速度大B.在整个40s时间内都做匀速直线运动C.在整个40s时间内的平均速度为2m/sD.在20~30s内物体的速度为40m/s3.(2019深圳)甲、乙两物体,同时从同一地点沿直线向同一方向运动,它们的s-t图象如图所示.下列说法正确的是( )A.2~4s内乙做匀速直线运动B.4s时甲、乙两物体的速度相等C.0~4s内乙的平均速度为2m/sD.3s时甲在乙的前方4.(2019泸州)甲、乙两车在一平直公路上沿同一方向运动,其中甲车做匀速直线运动,甲、乙两车的位置x随时间t变化的图象如图所示.下列说法中正确的是( )A.在t=0时刻,甲、乙两车在同一位置B.在0到t1时间内,甲、乙两车的速度相等C.在t1到t2时间内,甲、乙两车通过的路程相等D.在0到t2时间内,乙车做匀速直线运动5.(2018黄石)如图是两物体做直线运动的s-t图象,分析图象,选出说法正确的选项（）A.两物体从同一地点出发B.两物体往同一方向行驶C.两物体在t=10s时刻相遇D.两物体运动速度大小相等,都是5m/s6.(2019郑州实验中学月考)甲、乙两车分别从P、Q两点同时相向运动,它们的s-t图象分别如图(a)、(b)所示,经过9s两车相遇.设甲、乙两车的速度分别为v甲、v乙,两车行驶的路程分别记为S甲、S乙,P、Q间的距离为s,则（）A.mB.两车的路程比为s甲:s乙VV16=〉S乙甲D.两车的速度比为v甲:v乙=3:1C.mVV=24〈S甲乙7.甲、乙两物体同时从同一地点向西做直线运动,速度与时间关系如图所示,以甲为参照物,乙向＿＿＿做直线运动,经过6s甲、乙两物体相距＿＿＿m8.(2019普宁期中)两辆汽车在同一平直公路1500上同时出发,其位置s120与时间t的关系如图所90示.根据图象回答(1)甲车的速度为＿＿＿m/s(2)出发时＿＿＿车在＿＿＿车前300m(3)出发后＿＿＿s,两车相遇(4)当t=50s时,甲、乙两车相距＿＿＿m9.(2019防城区期末)如图,图甲是小车甲运动的s-t图象,图乙是小车乙运动的v-t图象,由图象可知( )A.甲车的速度大于乙车的速度B.甲、乙两车经过5s通过的路程都是10mC.甲、乙两车都以10m/s的速度匀速运动D.甲、乙两车都由静止开始运动10.某物体在水平面上某一点出发沿直线运动,其s-t图象如图所示,对该物体的运动情况进行分析,得出的结论错误的是( )A.物体在7s内运动的路程为6mB.以出发点为参照物,物体在中间3s内是静止的C.物体前2s内的速度大于后2s内的速度D.物体在前5s内的平均速度为0.4m/s11.(2019南阳一模)如图是相向而行的甲、乙两物体的图象,下列说法正确的是( )A.相遇时两物体通过的路程均为100mB.0~30s内甲、乙均做匀速直线运动C.甲的运动速度为10m/sD.甲、乙是同时出发的答案1.D2.C3.C4.C5.C6.C7.东308.30 乙甲20 4509.B10.C11.C。

八年级物理速度的图像和计算专题1．甲、乙两地的距离是800km ，一列火车早上8：30从甲地开往乙地，途中停靠了几个车站共用时30min ，并于当日16：30到达乙地；在行驶途中，火车以108km/h 的速度匀速通过长度为1.1km 的桥梁，火车全部通过桥梁的时间是50s 。

求：(1)火车从甲地开往乙地的平均速度；(2)火车的长度。

2．元旦期间，爸爸开车带着小文从开州到重庆城区旅游，在高速路上看到如图甲所示的标志牌。

爸爸告诉小文：此处到重庆城区的距离是，圆盘数字代表限速。

按交通规则要求，从交通标志牌的地方到重庆城区至少需要多少分钟？3．一位修路工人在长为 480 m 的大桥正中间维修路面，一辆装有重型机械的卡车在离左侧桥头720m 处，以15 m/s 的速度匀速向大桥驶来：(1)卡车匀速行驶到左侧桥头需要多久？(2)为了使修路工人恰好能够安全的匀速跑到右侧桥头上，修路工人匀速奔跑的最小速度是多少？4．2020年12月24日，南京江心洲长江大桥（简称南京长江五桥）正式开通。

随着这条世界级轻型钢混结构斜拉桥的投入使用，长江南京段将新添一条24小时免费的快速通道，自此，从南京江南河西新城到江北国家级新区的交通变得方便快捷。

南京长江五桥全长约，为了保证交通安全与通畅，规定车辆通过五桥的速度最大为，最小为。

(1)若一汽车通过五桥全程用了10分钟，求此车在这段时间内的平均速度是多少？(2)轿车通过五桥全程至少需要多少分钟？5．匀速行驶在平直公路上的汽车，在5min 内行驶了10km 。

(1)汽车匀速行驶的速度是多少？(2)汽车以此速度匀速行驶了30min ，通过的路程是多少？6．2020年12月11日上午，扬州高铁正式通车，连淮扬镇高铁是江苏省内中部贯通南北的重要通道，其设计速度为250km/h ，某次列车按设计速度从起点到终点全程运行时间约为72min 。

连淮扬镇高铁途中经过“五峰山公铁大桥”，扬州将进一步融入上海一小时经济圈，“五峰山公铁大桥”长为1120m 。
