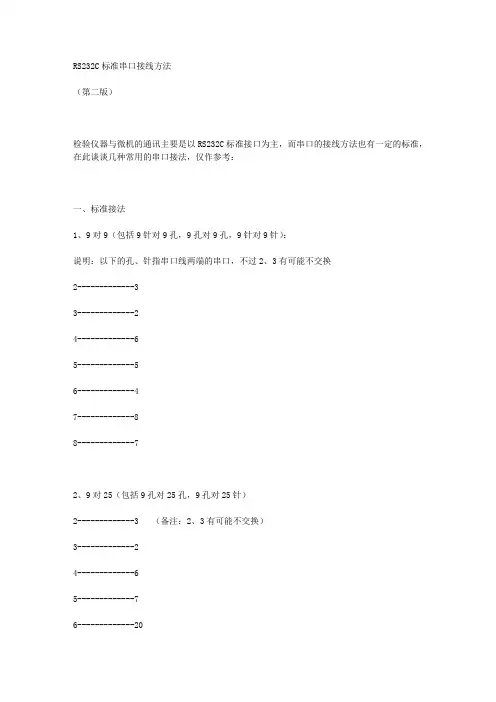

RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口5-------------------33 ------------------24 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------42------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口2 ----------------- 33------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive20060520746298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs2322008年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
九针串口Serial(PC 9)1CD载波检测2RXD接收数据3TXD发送数据4DTR数据终端准备好5GND地6DSR设备准备好7RTS发送请求8CTS清除发送9RI铃声指示9针串口引脚定义 25针串口引脚定义9针RS-232串口（DB9）.25针RS-232串口（DB25）引脚简写功能说明引脚简写功能说明1CD载波侦测（Carrier Detect）8CD载波侦测（Carrier Detect）2RXD接收数据（Receive）3RXD接收数据（Receive）3TXD发送数据（Transmit）2TXD发送数据（Transmit）4DTR数据终端准备（Data Terminal Ready）20DTR数据终端准备（Data Terminal Ready）5GND地线（Ground）7GND地线（Ground）6DSR数据准备好（Data Set Ready）6DSR数据准备好（Data Set Ready）7RTS请求发送（Request To Send）4RTS请求发送（Request To Send）8CTS清除发送（Clear To Send）5CTS清除发送（Clear To Send）9RI振铃指示（Ring Indicator）22RI振铃指示（Ring Indicator）RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。
电脑9针串口电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。
3.3.1.1 标准9针串口引脚定义3.3.1.1 标准9针串口引脚定义从前面的内容中，知道了串口外形，就可以继续了解其每个引脚的定义，这是做线的基础。
无论是RS-232C、RS-422，还是RS-485，串口接口的外形、尺寸都是相同的，部件间可以通用互换，但其引脚的定义却各不相同，因此要了解串口做线，首先要知道串口各引脚的定义。
观察一个标准的串口，会发现串口无论是9针的标准串口物理外形（如图3.4所示），还是25针串口物理外形（如图3.6所示），如果横着看，都显示两排引脚。
除了两排引脚这一特征之外，还有就是无论是公头，还是母头，两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状（俗称“D形”）。
9针引脚中，大的一边有5个引脚，小的一边有4个引脚。
拆开串口接口，会发现在串口接口的内侧，同样有9个引脚，其形状与外侧布局相同，各引脚位置，也都存在一一对应的关系，如图3.43所示。
该引脚是用于焊接连线使用。
当将该串口装到机箱上后，由机箱外部看到的线序和从机箱内部看到的线序不一样，考虑到本章将全面介绍串口的连接线的制作，二者的线序关系很重要，因而在做线章节中，专题讨论这一问题，详见第3.3.1.4 节。
本章除非专门说明，否则所有引脚线序都是指串口外侧的线序，各引脚编号及意义如图3.40所示。
根据图3.40的引脚顺序号，如果是作为RS-232C接口，则各引脚定义如表3.2所示。
表3.2 RS-232C引脚意义表各引脚的电气特性为：在TxD和RxD上，逻辑“1”为-3V~-15V；逻辑“0”为+3V~+15V。
在RTS、CTS、DSR、DTR和DCD等控制线上，信号有效为+3V~+15V；信号无效为-3V~-15V。
对于数据信号，逻辑“1”为低于-3V，逻辑“0”为高于+3V；对于控制信号，接通ON为低于-3V；断开OFF为高于+3V；-3V~+3V、低于-15V、高于+15V都表示电压无意义。
作为RS-232C接口，其各引脚由标准文档进行定义，所以也可以称为“标准引脚定义”。

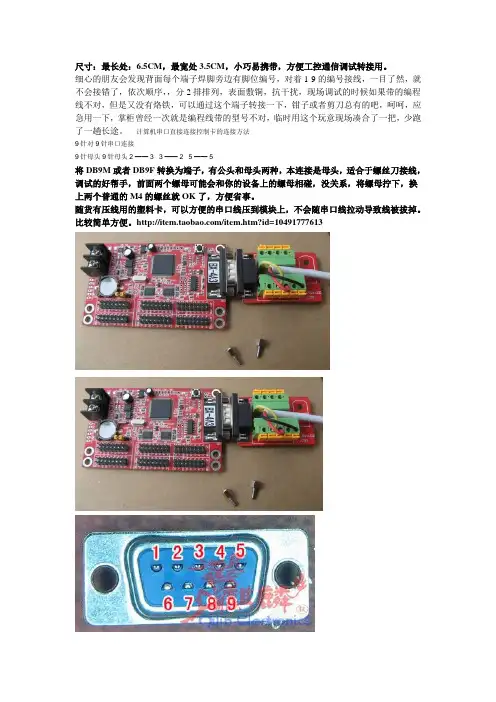

尺寸：最长处：6.5CM ，最宽处3.5CM ，小巧易携带，方便工控通信调试转接用。
细心的朋友会发现背面每个端子焊脚旁边有脚位编号，对着1-9的编号接线，一目了然，就不会接错了，依次顺序，，分2排排列，表面敷铜，抗干扰，现场调试的时候如果带的编程线不对，但是又没有烙铁，可以通过这个端子转接一下，钳子或者剪刀总有的吧，呵呵，应急用一下，掌柜曾经一次就是编程线带的型号不对，临时用这个玩意现场凑合了一把，少跑了一趟长途。
计算机串口直接连接控制卡的连接方法
9针对9针串口连接
9针母头 9针母头2 —— 3 3 —— 2 5 —— 5
将DB9M 或者DB9F 转换为端子，有公头和母头两种，本连接是母头，适合于螺丝刀接线，调试的好帮手，前面两个螺母可能会和你的设备上的螺母相碰，没关系，将螺母拧下，换上两个普通的M4的螺丝就OK 了，方便省事。
随货有压线用的塑料卡，可以方便的串口线压到模块上，不会随串口线拉动导致线被拔掉。
比较简单方便。
/item.htm?id=10491777613。
RS232C标准9针串口接线方法.txt师太，你是我心中的魔，贫僧离你越近，就离佛越远……初中的体育老师说：谁敢再穿裙子上我的课，就罚她倒立。
RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口5-------------------33 ------------------24 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------42------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口2 ----------------- 33------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
电脑9针串口电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义9PIN-conn25 PIN-connector Name Dir Descriptionector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND -- System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。
电脑9针串口电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义9PIN-conn25 PIN-connector Name Dir Descriptionector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND -- System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。

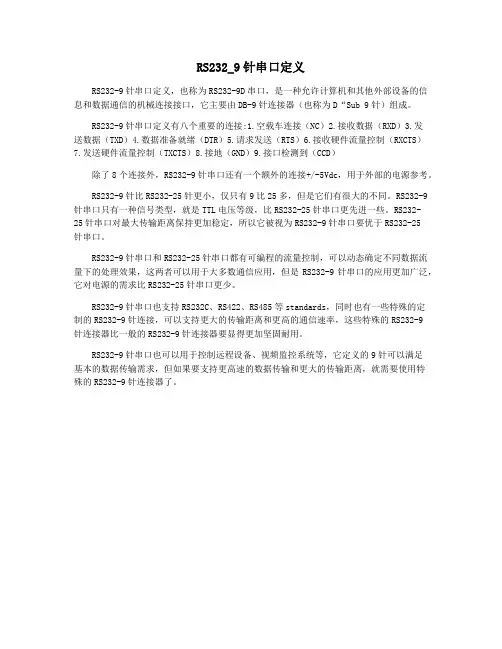

RS232_9针串口定义RS232-9针串口定义，也称为RS232-9D串口，是一种允许计算机和其他外部设备的信息和数据通信的机械连接接口，它主要由DB-9针连接器（也称为D“Sub 9针）组成。
RS232-9针串口定义有八个重要的连接:1.空载车连接（NC）2.接收数据（RXD）3.发送数据（TXD）4.数据准备就绪（DTR）5.请求发送（RTS）6.接收硬件流量控制（RXCTS）7.发送硬件流量控制（TXCTS）8.接地（GND）9.接口检测到（CCD）除了8个连接外，RS232-9针串口还有一个额外的连接+/-5Vdc，用于外部的电源参考。
RS232-9针比RS232-25针更小，仅只有9比25多，但是它们有很大的不同。
RS232-9针串口只有一种信号类型，就是TTL电压等级，比RS232-25针串口更先进一些。
RS232-25针串口对最大传输距离保持更加稳定，所以它被视为RS232-9针串口要优于RS232-25针串口。
RS232-9针串口和RS232-25针串口都有可编程的流量控制，可以动态确定不同数据流量下的处理效果，这两者可以用于大多数通信应用，但是RS232-9针串口的应用更加广泛，它对电源的需求比RS232-25针串口更少。
RS232-9针串口也支持RS232C、RS422、RS485等standards，同时也有一些特殊的定制的RS232-9针连接，可以支持更大的传输距离和更高的通信速率，这些特殊的RS232-9针连接器比一般的RS232-9针连接器要显得更加坚固耐用。
RS232-9针串口也可以用于控制远程设备、视频监控系统等，它定义的9针可以满足基本的数据传输需求，但如果要支持更高速的数据传输和更大的传输距离，就需要使用特殊的RS232-9针连接器了。
电脑串口(9针)详细定义与使用说明电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。
9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。
RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。
USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。
RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。
后来的PC上使用简化了的9芯D型插座。
现在应用中25芯插头座已很少采用。
现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。
现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。
RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、Northern Telcom 等几家大厂商发起的新型外设接口标准。
网线转9针串口
需要的备件：DB9转RJ45转换器2个，标准100M以太网线一根，DB9转RJ45头制作步骤：
2. 按照图二接线：
3、COM口公头颜色线序如下：
上一排为4针，线序如下：1针不接，2针蓝色，3针白色，4针橙色
下一排为5针，线序如下：5针绿色，6针褐色，7针黄色，8针黑色，9针不接从RJ45转接器引出的线：红色不要接，
4、做好COM转换器后，将设备插入到PC的COM口。
5、再用一条568B双绞线与配线架相连，这样即可完成RJ45转COM。
颜色COM RJ45 颜色
蓝7：发送数据请求1 橙白
橘黄4：数据终端就绪2 橙
黑3：串口数据输出3 绿白
红5：地线4 蓝
绿5：地线 5 蓝白黄2：串口数据输入6 绿棕6：数据发送就绪7 棕白
白8：清除发送8 棕。
