地下室抗浮锚杆的设计统一规定
1.0 抗浮锚杆所采用的荷载效应
按单根锚杆承载力特征值确定抗浮锚杆根数时，荷载效应应按正常使用极根状态下荷载效应的标准组合，即水浮力的分项系数取1.0，上部结构自重的分项系数取0.9，且不计入活荷载。
2.0 抗浮锚杆抗拔承载力确定
2.1 抗浮锚杆抗拔承载应通过现场抗拔基本试验确定。试验锚杆数量第种不应少于3根。预计最大试验荷载应加至破坏或预估抗拔设计承载力的两倍。实验要求按《建筑边坡工程技术规范》（GB50330-2002）附录C 第C.1及C.2条有关要求执行。
2.2 抗浮锚杆承载力特征值估算。
F a= i i si l u q
F a——抗浮锚杆抗拔承载力特征值（KN）
U i——锚固周长（m）
q si——第i层土体与锚固体粘结强度特征值（kpa），详GB50330-2002表7.2.3-1及表7.2.3-2。
2.3 抗浮锚杆承载力验算
N ak≤F a，其中N ak为按本文1.0条计算的锚杆轴向拉力标准值。2.4 抗浮锚杆强度验证
2.4.1 按锚杆体强度验算
GB50330第7.2.2条r o N a≤ξ2fyA s……2.4.1
A s——锚杆钢筋截面面积ξ2——锚杆抗拉工作条件系数，永久性锚杆取0.69，临时性锚杆取0.92；
r o ——重要性导数
N a ——按承载力极限状态下荷载效应的基本组合计算的锚杆轴向柱力设计值。
2.4.2 按锚杆钢筋与锚固砂桨间的强度验算
GB50330第7.2.4条：r o N a ≤ξ3n πdf b L a ……2.4.2
L a ——锚杆钢筋与砂浆间的锚固长度。
d ——锚杆钢筋直径
n ——钢筋（钢构线）根数（根）
r o ——工程重要性系数
2.4.3 锚杆裂缝控制验算。（按《砼规》GB50010第8.1条计算） S
ak sk A N =σ……2.4.3.1 )08.09.1(max te s sk cr p deq C E a W +=σψ
……2.4.3.2 sk
te tk f σρψ.65.01.1-=……2.4.3.3 te
s te A A p =……2.4.3.5 要求 W max ≤W mim 取W min =0.2mm 式中 a cr ——构件受力特征系数，按《砼规范》表8.1.2-1采用；
ψ——裂缝间纵向受拉钢筋应变不均匀系数：当ψ＜0.2时，取ψ=0.2；当ψ＞1时，取ψ=1。
σsk ——按荷载效应的标准组合计算的钢筋混凝土构件给向受拉钢筋的应力；
E s ——钢筋弹性模量；
c——最外层纵向受拉钢筋外边缘至受拉区底边的距离（mm）；
ρte——按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率；在最大裂缝宽度计算中，当ρte＜0.01时，取ρte=0.01；
A te——有效受拉混凝土截面面积：对轴心受拉构件，取构件截面面积；
A s——有拉区纵向非预应力钢筋截面面积；
d eq——受拉区给向钢筋的等效直径（mm）；
d i——受拉区第i种纵向钢筋的公称直径（mm）；
n i——受拉区第i种纵向钢筋的根数；
v i——受拉区第i种纵向钢筋的相对粘结特性系数，按表8.1.2-2采用。
3.0 锚杆验收检验要求
3.1 按《基规》GB50007-2002第10.1.10条规定，抗浮锚杆完成后应进行抗拔力检验，检验数量不得少于锚杆总数的3%，且不得少于6根。试验荷载值永久性锚杆取1.1ξ2A s f y，临时性锚杆为0.95ξ2A s f y。实验有关要求详见GB50330附录C第C3条要求。
地下车库抗浮锚杆设计及施工doc
目录 第一章施工条件 (1) 一、编制依据 (1) 二、工程概况 (1) 第二章抗浮桩(锚杆)设计与基本试验 (1) 一、抗浮锚杆结构设计主要参数 (1) 二、抗浮锚杆拉力设计参数 (1) 三、抗浮锚杆基本试验 (1) 第三章施工组织和措施 (2) 一、施工准备 (2) 二、施工进度安排 (4) 三、抗浮桩锚杆施工工艺流程、技术参数 (4) 第四章工程施工质量保证措施 (7) 一、质量控制措施 (7) 二、质量保证具体内容 (7) 三、材料质量要求及节约措施 (8) 第五章文明施工与安全措施 (8) 一、安全生产、文明施工 (8) 二、安全保证体系及措施 (9) 三、环保文明施工保证体系及措施 (10)
第一章施工条件 一、编制依据： 1、由青岛市旅游规划建筑设计研究院设计的《青岛市普集路铁路职工住宅项目地下车库设计施工图纸》。 2、地质勘察报告：青岛市勘察测绘研究院提供的《青岛市普集路铁路职工住宅项目岩土工程勘察报告》，报告编号为：K2009-224。 3、《岩土锚杆锚索技术规程》（CEC22:2005）。 4、政府及行业行政主管部门对建筑施工管理的有关规定。 二、工程概况： 青岛市普集路铁路职工住宅项目地下车库，为地下两层，总建筑面积为93484.12 m2，主体结构为钢筋混凝土框架剪力墙结构+网梁楼盖结构。基础为人工挖孔桩、墩基础和地下独立基础三种，基础板厚为500mm，基础防水板底标高为绝对标高-5.30m。 第二章抗浮桩(锚杆)设计与基本试验 一、抗浮锚杆结构设计主要参数： 1、抗浮锚桩(杆)总数：1529根(基础平面图－锚杆平面布置图)。 2、钻孔体：锚孔直径160mm，自基础垫层绝对顶标高至确保锚杆体入强风化岩石为5500mm或入中风化岩石为3500mm时的钻孔深度为为锚杆钻孔深度。 3、固结体：采用M30水泥砂浆，水泥强度应大于32.5Mpa，且宜采用普通硅酸盐水泥。 4、锚杆：采用锚筋3Φ25（HRB400），点焊成束，见示意图。 5、锚杆在底板与岩层界面上下各200mm范围内涂环氧树脂减少锚杆锈蚀。 二、抗浮锚杆拉力设计参数 1、锚杆锚固段长度及抗拔承载力特征值：强风化岩石为5500mm，抗拔承载力特征值为270KN；中风化岩石为3500mm，抗拔承载力特征值为350KN。 2、通过基本试验，确定能满足设计承载力。 3、验收试验：锚杆验收抽样数为锚杆总数的5%，且不少于6根，最大试验荷载应取锚杆杆体抗拔极限承载力特征值的2倍。 三、抗浮锚杆基本试验 锚杆基本试验是为设计者确定锚杆极限承载力等设计参数的重要依据，地质条件的复杂性、施工手段和技术水平的差异、本工程的重要性，在施工前，会同建设方、监理方、设计方共同在现场选取合适位置，在三方的共同监督下施打试验锚杆，以确定锚杆
四川油气田江油基地灾后异地重建项目抗浮锚杆专项设计计算书 工程编号B2010-002 总经理赵翔 总工程师康景文 审定林振湖 审核晏宾 设计赵国永 刘德林 中国建筑西南勘察设计研究院有限公司 2010年01月26日四川油气田江油基地灾后异地重建项目抗浮锚杆专项设计计算书 工程编号B2010-002 审定 审核 设计 中国建筑西南勘察设计研究院有限公司 2010年01月26日
目录 一．编制说明 二．计算书 三．结论与建议
一、编制说明 1、设计计算依据： 《注浆技术规程》 (YSJ211-1992) 《建筑地基处理技术规范》 (JGJ79-2002 J220-2002) 《岩土锚杆（索）技术规程》（CECS 22:2005） 《建筑结构荷载规范》（GB50009-2001） 《四川油气田江油生活基地建设项目岩土工程勘察报告》（中国建筑西南勘察设计研究院有限公司2009.9）。 《基础说明及大样》（2#地块）（成都市建筑设计研究院） 《基础平面布置图》（2#地块）（成都市建筑设计研究院）； 《地下室基础说明及大样》（3#地块）（成都市建筑设计研究院） 《基础平面布置图》（3#地块）（成都市建筑设计研究院）； 《基础说明及大样》（4#地块）（成都市建筑设计研究院） 《基础平面布置图》（4#地块）（成都市建筑设计研究院）； 2、正常使用条件下，本抗浮锚杆工程设计使用年限为50年。 二、计算书 1、设计要求 根据设计单位提出的要求，本工程地下室分区抗浮力的要求为： 各地块抗浮锚杆提供抗浮力标准值表1 2、抗浮锚杆抗拔力设计值 根据地勘报告，本工程单根锚杆的抗拔力设计值为：2#地块为145kN；3#地块为270kN；4#地块为270kN。 3、杆体截面及锚固体截面积计算 锚杆钢筋的截面面积按下式确定： yk t t s f N K A ? =（7.4.1） 上面式中：K t —锚杆的杆体抗拉安全系数，取2； N t ——锚杆的轴向拉力设计值，2#地块为145kN；3#地块为270kN；4#地块为270kN； f yk ——钢筋抗拉强度标准值，采用HRB400钢筋，抗拉强度标准值为0.4kN/mm2。 根据计算得：2#地块为As=725mm2；3#地块为As=1350mm2；4#地块为As=1350mm2 所以2#地块孔内应设置二根Φ22的HRB400钢筋；3#地块孔内应设置三根Φ25的HRB400钢筋；4#地块孔内应设置三根Φ25的HRB400钢筋。 4、锚固段长度计算 根据《岩土锚杆(索)技术规程》(CECS22-2005)，锚杆锚固段长度由下两式中较大值确定： ψ π mg t a Df N K L ? > (7.5.1-1) ψ ξ π ms t a f d n N K L ? > (7.5.1-2) 上面式中：L a ——锚杆锚固段的长度（m）； K——锚杆锚固体的抗拔安全系数，取2.2； N t ——锚杆的轴向拉力设计值(kN)； D——锚固体的钻孔直径，按0.12m d——钢筋的直径（m）； f mg ——锚固体与地层间的粘结强度标准值，2#地块按勘察报告中第59号钻孔取锚杆周围地层加权平均值130kPa。3#地块按勘察报告中第51号钻孔取锚杆周围地层加权平均值100kPa，4#地块按勘察报告中第172号钻孔取锚杆周围地层加权平均值104kPa。 f ms ——锚固体与钢筋间的粘结强度标准值，取2000kPa； ξ——界面粘结强度降低系数，取0.6； ψ——锚固长度对粘结强度的影响系数，2#地块取1.4；3#、4#地块取1.15 n ——钢筋根数 由计算公式算得2#地块：L a 〉3.72m，设计按照锚固段长度为5.10m。 由计算公式算得3#地块：L a 〉7.18m，设计按照锚固段长度为8.00m。
7#地下室整体抗浮计算 1、根据建筑施工图及基础施工图，本工程地下室底板面的绝对标 高为350.000米,根据地勘报告提供的本工程的抗浮设计水位为绝 对标高356米。 2、设计抗浮水头为356-351=6m。 3、结构自重计算一（覆土部分）： 1）：600mm厚地下室顶板覆土：18X0.6=10.8KN/m2 2）：地下室顶板160mm厚：0.16X25=4KN/m2 3）：防水板500mm厚：0.5X25=12.5KN/m2 4）：梁柱折算荷载：4KN/m2 以上1~4项合计：31.3KN/m2，即抗力R=31.3KN/m2 4、结构自重计算： 1）：地面上5层120mm结构楼、屋面：5X25X0.12 =15KN/m2 2)：地下室顶板160mm厚：0.16X25=4KN/m2 3）：防水板500mm厚：0.5X25=12.5KN/m2 4）：梁柱折算荷载：4KN/m2 以上1~4项合计：35.5KN/m2，即抗力R=35.5 KN/m2 5、抗浮计算： 荷载效应：S=1.05x6X10=63 KN/m2 根据以上计算知：R小于S 整体不满足抗浮满足要求，无需另外配重或增加锚杆抗浮。
7#抗浮锚杆深化设计计算书 一、工程质地情况： 地下水位标高0.5 m 地下室底板底标高-5.5m 浮力60 kN/m2 二、抗浮验算特征点受力分析： 一）车道入口 A)一层顶板： 顶板自重0.16X25=4.0 kN/m2 B)底板 底板自重0.5X25=12.5kN/m2 C)梁自重 4.07+2.1+3.4=9.5 kN/m2 总计26kN/m2 抗浮验算60-26x0.9=36.6kN/m2 二）有0.6m覆土的一层地下室 A)一层顶板： 覆土层0.6X18=10.8 kN/m2 顶板自重0.16X25=4.0 kN/m2 B)底板
地下室抗浮锚杆设计 一般抗浮计算：（局部抗浮）1.05F浮力-0.9G自重<0 即可（整体抗浮）1.2F 浮力-0.9G自重<0 即可如果抗浮计算不满足的话，地下室底板外挑比较经济同意以上朋友的观点，一般增大底版自重及底板外挑比抗拔桩要经济很多「原创」抗浮锚杆设计总结抗浮锚杆设计总结。 1、适用的规范 抗浮锚杆的设计并无相应的规范条文，《建筑地基基础设计规范GB50007-2002》中“岩石锚杆基础”部分以及《建筑边坡工程技术规范GB 50330-2002》有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。对于锚杆估算，推荐使用《建筑边坡工程技术规范GB 50330-2002》，对于岩土的分类较细，能查到一些必要的参数。 2、锚杆需要验算的内容 1）锚杆钢筋截面面积； 2）锚杆锚固体与土层的锚固长度； 3）锚杆钢筋与锚固砂浆间的锚固长度； 4）土体或者岩体的强度验算； 3、锚杆的布置方式与优缺点 1）集中点状布置，一般布置在柱下；优点：可以充分利用上部结构传来的竖向力来平衡掉一部分水浮力；由于锚杆布置集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有很强的抵抗力。缺点：要求锚固于坚硬岩体中，不适用于软岩与土体，破坏往往是锚固岩体的破坏；由于局部锚杆较密，锚杆施工不方便；地下室底板梁板配筋较大。 2）集中线状布置，一般布置于地下室底板梁下；优点：由于锚杆布置相对集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有较强的抵抗力。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全，对于跨高比小于6的
都江堰“维纳斯堡”项目抗浮锚杆设计文件 项目负责：兰恒强 设计：兰恒强 证书等级：岩土工程设计甲级 证书编号： 二〇一七年二月
目录 1、工程概况.................................................................................................................... 错误!未定义书签。 2、场地工程地质条件及水文地质条件........................................................................ 错误!未定义书签。 3、抗浮锚杆设计............................................................................................................ 错误!未定义书签。 设计依据.................................................................................................................. 错误!未定义书签。 设计计算.................................................................................................................. 错误!未定义书签。 锚杆间距、单根锚杆抗拨力的确定.............................................................. 错误!未定义书签。 锚杆配筋计算.................................................................................................. 错误!未定义书签。 锚杆直径与长度.............................................................................................. 错误!未定义书签。 锚杆设计结果统计.......................................................................................... 错误!未定义书签。 锚杆抗浮力验算.............................................................................................. 错误!未定义书签。 锚杆材料防腐.......................................................................................................... 错误!未定义书签。 防水设计.................................................................................................................. 错误!未定义书签。 锚杆抗拔试验.......................................................................................................... 错误!未定义书签。 基本试验.......................................................................................................... 错误!未定义书签。 验收试验.......................................................................................................... 错误!未定义书签。 4、施工工艺及技术要求................................................................................................ 错误!未定义书签。 施工方法与特点...................................................................................................... 错误!未定义书签。 嵌入深度及成孔技术要求.............................................................................. 错误!未定义书签。 灌浆材料要求.................................................................................................. 错误!未定义书签。 施工工艺流程.......................................................................................................... 错误!未定义书签。 操作过程及技术要求.............................................................................................. 错误!未定义书签。 防腐、防锈措施...................................................................................................... 错误!未定义书签。 附图： 1、抗浮锚杆平面布置图
结构计算书 项目名称： 设计代号： 设计阶段： 审核： 校对： 计算： 第 1 册共1 册 中广电广播电影电视设计研究院 2015年04月07日
综合楼锚杆布置计算 一、 工程概况 （1）综合楼地下1层（含1夹层），地上2~4层，±0.00相对于绝对标高7.50m ，室内外高差-0.300m ，地下室夹层高 2.18m ，地下室高 5.30m ，地下室建筑地面标高-7.480m ，建筑地面垫层厚150mm ，结构地下室底板顶标高-7.630m 。基础形式筏板，抗浮水位标高 6.500m （绝对标高）。建筑地下室底板顶标高- 7.630m （绝对标高-0.130m ），底板厚400mm 。 （2）综合楼抗浮采用抗浮锚杆。 二、抗拔锚杆抗拔承载力计算 依据《岩土锚杆（索）技术规程》（以下简称《岩土规程》）计算。 锚杆基本条件： 锚杆直径D=150mm 锚杆长度L=7.5m 锚杆入岩（强风化花岗岩）长度：>2.5m 锚杆拉力标准值Nk=250KN 锚杆拉力设计值Nt=1.3Nk=325KN 钢筋：3 ?25三级钢： A s =1470mm 2, f=360 N/mm 2 , f yk =400 N/mm 2 依据《岩土锚杆（索）技术规程》（以下简称《岩土规程》）计算。 根据****院提供的《***勘察报告》，岩石（或土体）与锚固体的极限粘结强度标准值（f rbk ），见第2页所附表1。 1、 根据锚杆与土层粘结强度所计算的锚杆竖向抗拔承载力设计值Nt 依据《岩土规程》第7.5.1条公式(7.5.2-1)计算 K f DL N mg a t /ψπ= 勘探点1Q-K15岩层深，较为不利，计算该点抗拔承载力
湘质监统编 施2015-31 康桥美郡10、11号楼抗浮锚杆施工方案报审表 工程名称：康桥美郡10、11号楼编号：
株质安监统编 2008施管-11 康桥美郡10、11号楼抗浮锚杆施工方案审批表 工程名称：康桥美郡10、11号楼工程302011□□ 注：经过批准的施工组织设计（方案），不准随意变更修改，确因客观原因需修改时，应接原审核、审批程序办理。
目录 第一章施工条件·1 一、编制依据··1 二、工程概况··1 第二章抗浮桩(锚杆)设计··1 一、抗浮锚杆结构设计主要参数··1 二、抗浮锚杆拉力设计参数··1 第三章施工组织和措施·1 一、施工准备·1 二、施工进度安排·3 三、抗浮桩锚杆施工工艺流程、技术参数··3 第四章工程施工质量保证措施·5 一、质量控制措施·5 二、质量保证具体内容··5 三、材料质量要求及节约措施··5 第五章季节性施工措施··7 一、季节性施工进度保证措施·6 二、季节性施工质量保证措施·6 第六章文明施工与安全措施··7 一、安全生产、文明施工··7 二、安全保证体系及措施·8 三、环保文明施工保证体系及措施··9 第七章锚杆平面布置图及结构详图··10
第一章施工条件 一、编制依据： 1、由北京世纪千府设计的《睿泰·康桥美郡10、11栋施工图纸》。 2、由湖南省地质工程勘察院提交的岩土工程勘察报告。 3、《岩土锚杆(索)技术规程》CECS22-2005。 4、《建筑边坡工程技术规范》GB50330-2013。 5、政府及行业行政主管部门对建筑施工管理的有关规定。 二、工程概况： 睿泰·康桥美郡10、11栋位于株洲市天元区，紧邻泰山西路，与湖南工业大学新校区隔泰山路相望。两栋均为高层现浇钢筋砼框架一剪力墙结构。 第二章抗浮桩(锚杆)设计与基本试验 一、抗浮锚杆结构设计主要参数： 1、抗浮锚桩(杆)总数：91根(见锚杆平面布置图)。 2、钻孔体：锚孔直径150mm，锚杆锚入完整中风化岩层不小于4m，锚杆长度不小于5.2m。 3、固结体：采用M30水泥沙浆，灰沙比宜为0.8～1.5，水灰比宜为0.38～0.50。 4、锚杆：采用锚筋3Ф25HRB400钢筋相互点焊。 5、根据地勘报告，本工程负二层地下室底板均已进入中风化泥质粉沙岩，抗浮水位高于地下室负二层结构底面6.3m。 6、抗浮基本试验锚杆共计5根（在锚杆正式施工前完成），场地分布有人工填土、强风化岩，因此在锚杆锚入完整中风化岩层不小于4m的条件下，锚杆长度将大于5.2m、具体长度依现场实际情况而定。 二、抗浮锚杆拉力设计参数 1、锚杆抗拔承载力特征值：单根锚杆抗拔承载力特征值为260KN。 2、通过基本试验，确定能满足设计承载力。 3、验收试验：锚杆验收抽样数为锚杆总数的5%，且不少于5根，最大试验荷载为390KN。 第三章施工组织和措施 一、施工准备 1、施工前准备工作内容：
二、计算书 1、设计要求 本工程水池底板抗浮力的要求为： 表1 2、抗浮锚杆抗拔力设计值 根据技术要求，本工程单根锚杆的抗拔力标准值为87.5kN ，设计锚杆间距2.7x2.7m. 3、杆体截面及锚固体截面积计算 锚杆钢筋的截面面积按下式确定： yk t t s f N K A ?= （7.4.1） 上面式中：K t — 锚杆的杆体抗拉安全系数，取2； N t —— 锚杆的轴向拉力设计值，取113.8KN. f yk —— 钢筋抗拉强度标准值，采用HRB400钢筋，抗拉强度标准值为0.4kN/mm 2 。 根据计算得：As=569mm 2 所以孔内应设置二根Φ20的HRB400钢筋. 4、锚固段长度计算. 根据《岩土锚杆(索)技术规程》(CECS22-2005)，锚杆锚固段长度由下两式中较大值确定： ψ πmg t a Df N K L ?> (7.5.1-1) ψ ξπms t a f d n N K L ?> (7.5.1-2) 上面式中：L a —— 锚杆锚固段的长度（m ）； K —— 锚杆锚固体的抗拔安全系数，取2.2； N t —— 锚杆的轴向拉力设计值(kN)； D —— 锚固体的钻孔直径，按0.12m d —— 钢筋的直径（m ）； f m g ——锚固体与地层间的粘结强度标准值，2#地块按勘察报告中第59号钻孔取 锚杆周围地层加权平均值130kPa 。3#地块按勘察报告中第51号钻孔取锚杆周围地层加权平均值100kPa ，4#地块按勘察报告中第172号钻孔取锚杆周围地层加权平均值104kPa 。 f ms ——锚固体与钢筋间的粘结强度标准值，取2000kPa ； ξ ——界面粘结强度降低系数，取0.6； ψ —— 锚固长度对粘结强度的影响系数，2#地块取1.4；3#、4#地块取1.15 n —— 钢筋根数 由计算公式算得2#地块：L a 〉3.72m ，设计按照锚固段长度为5.10m 。 由计算公式算得3#地块：L a 〉7.18m ，设计按照锚固段长度为8.00m 。 由计算公式算得4#地块：L a 〉6.92m ，施工设计按照锚固段长度为8.00m 设计。 5、锚杆锚入基础的长度 根据规范要求，钢筋须插入基础内不少于35d ，本工程2#地块，采用Φ22螺纹钢筋，长度为35*22=770mm ，设计时取800mm 。本工程3#、4#地块采用Φ25螺纹钢筋，长度为35*25=875mm ，设计时取900mm 。 6、锚杆间距 本工程基础为筏板基础，考虑结构受力特点，本着减小底板弯曲应力的原则，本工程采用小吨位的锚杆。杭浮锚杆在整个底板上小间距均匀布置，局部地方（独立柱基位置）适当调整。该布置可降低底板的加筋费用，又可以减小因个别锚杆失效而造成的局部破坏。锚杆 大体成正方形布置，根据地下室抗浮区域、抗浮力要求的不同，锚杆间距为： 锚杆间距一览表 表6 7、设计实物工程量 根据计算，本工程抗浮锚杆设计实物工程量为：2号地块设置锚杆1107根，单根锚杆长度5.1m ，3#地块设置锚杆1927根，单根锚杆长度8m ，4#地块设置锚杆2707根，单根锚杆长度8m ，总计锚杆进尺43181.1m(含防水0.1m/根)。 8、锚固体强度及水泥浆配比 为增大锚固体的强度，锚固体采用豆石与砂浆结合体，填筑的豆石强度应无风化现象，
4.1 锚杆设计计算 4.1.1 锚杆轴向拉力 单位面积抗浮力为51kN/m2，本次设计锚杆间距按2.0×2.0m正方形网格布置，锚杆布置详见《抗浮锚杆平面布置图》。 单根锚杆轴向拉力标准值Nak： N ak＝51kN/m2×2.0m×2.0m＝204kN 单锚杆轴向拉力设计值N t： N t=r Q N ak 式中：r Q——荷载分项系数，可取1.30； 经计算：N t=1.30×204kN=265.2kN。取N t=266kN计算。 4.1.2 锚杆杆体截面面积 A s≥ yk t t f N K《岩土锚杆（索）技术规程》（CECS22：2005）中7.4.1式 式中A s----锚杆杆体截面面积 K t------锚杆杆体的抗拉安全系数，取1.6 N t----锚杆的轴向拉力设计值，取266kN f yk----钢筋的抗拉强度标准值400N/mm2(III级钢筋抗拉强度标准值) 根据计算公式，计算如下： A s≥ yk t t f N K
≥ 400 266 6.1××1000≥1064mm 2 取3根Φ22III 级螺纹钢筋，3A 22=1140mm 2＞1064mm 2，满足要求。 4.1.3 锚杆长度 l a ＞ψ πmg t Df KN 《岩土锚杆（索）技术规程》 （CECS22：2005）中7.5.1-1式 式中 K ——锚杆锚固体的抗拔安全系数，取2.0 N t ——锚杆的轴向拉力设计值266kN D ——锚杆锚固段的钻孔直径146mm f m g ——锚固段注浆体与地层间的粘结强度标准值 （kPa ），基底地层主要为卵石层，参考地勘报告及相关规范结合乐山地区施工经验，取120kPa 。 ψ----锚固长度对粘结强度的影响系数， 根据规范取1.2 l a ＞ ψ επms t f d n KN 《岩土锚杆（索）技术规程》（CECS22：2005）中 7.5.1-2式 式中 K ——锚杆锚固体的抗拔安全系数，取2.0 N t ——锚杆的轴向拉力设计值266kN n ——钢筋根数，取3根 d ——钢筋直径（mm ），取Φ22III 级螺纹钢筋 ε——多钢筋界面的粘结强度降低系数， 根据规范取0.8
杏滨中心小学地下停车场及配套改造提升工程地下室抗浮锚杆监理实施细则 项目监理机机构：（盖章） 编制人： ______________ 审批人： ______________
1工程概况及专业特点 1.1工程概况 本工程位于集美区杏滨中心小学内，本工程为地下一层，地下建筑面积 1.2专业特点 本工程共有557根抗浮锚杆，锚杆轴向拉力特征值 230KN 锚钢3#25mm 锚杆平均长度18M 注浆用水泥采用普通硅酸盐水泥，其强度不应低于42.5MPa 水泥砂浆强度不得低于35MPa 钻孔前，按设计要求定出孔位，作出标记。水 平方向孔距误差W 50mm 垂直方向孔距误差W 100mm 钻孔底部的偏斜尺寸小 于锚杆长度的3%孔深不小于设计长度，也不大于设计长度的 1%制作前, 钢筋应平直、除油和除锈。钢筋锚杆体的制作：沿杆体轴线长度方向每隔1.5m 应设置一个对中支架，注浆管、排气管应与锚杆杆体绑扎牢固。注浆材料为水 泥净浆,水灰比宜为0.45。注浆体强度不小于30MPa —次注浆待孔口溢浆, 即可停止注浆；浆体硬化后不能充满锚固体时，应进行补浆。 压力控制值为2.5~5.0MPa ,注浆时间为一次注浆形成的锚固体强度达到 5MPa 后进行。 2编制依据 已批准的监理规划; 工程项目施工图纸及技术说明（包括设计交底、会审记录） 已批准的施工组织设计和专项施工方案; 6845.64平方米，设计地下停车位 215辆。 结构体系：采用框架-剪力墙结构。 基础型式：采用柱下独立基础结合抗浮锚杆。 结构安全等级为二级，地基基础 设计等级为丙级，主体结构合理使用年限为 50年。 二次高压注浆 (2)

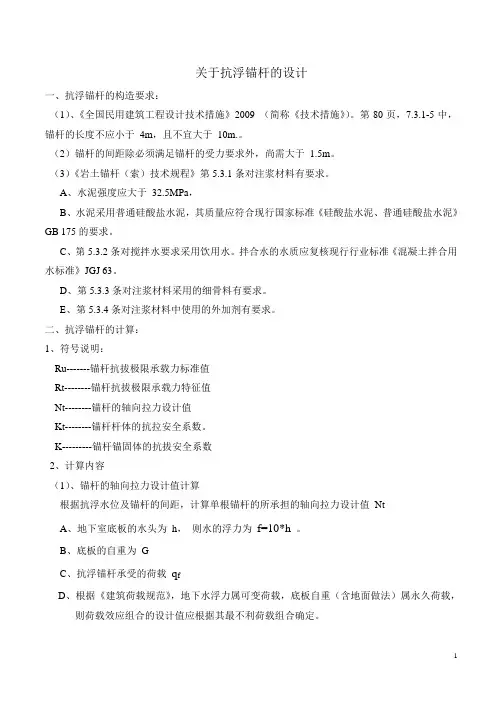

精心整理 关于抗浮锚杆的设计 一、抗浮锚杆的构造要求： （1）、《全国民用建筑工程设计技术措施》2009（简称《技术措施》）。第80页，7.3.1-5中，锚杆的长度不应小于4m，且不宜大于10m.。 （2）锚杆的间距除必须满足锚杆的受力要求外，尚需大于1.5m。 （3）《岩土锚杆（索）技术规程》第5.3.1条对注浆材料有要求。 A B GB175 C 标准》 D E 1 Ru------- Rt-------- Nt-------- Kt-------- K--------- 2 （1） 根据抗浮水位及锚杆的间距，计算单根锚杆的所承担的轴向拉力设计值Nt A、地下室底板的水头为h，则水的浮力为f=10*h。 B、底板的自重为G C、抗浮锚杆承受的荷载q f D、根据《建筑荷载规范》，地下水浮力属可变荷载，底板自重（含地面做法）属永久荷载，则荷 载效应组合的设计值应根据其最不利荷载组合确定。
