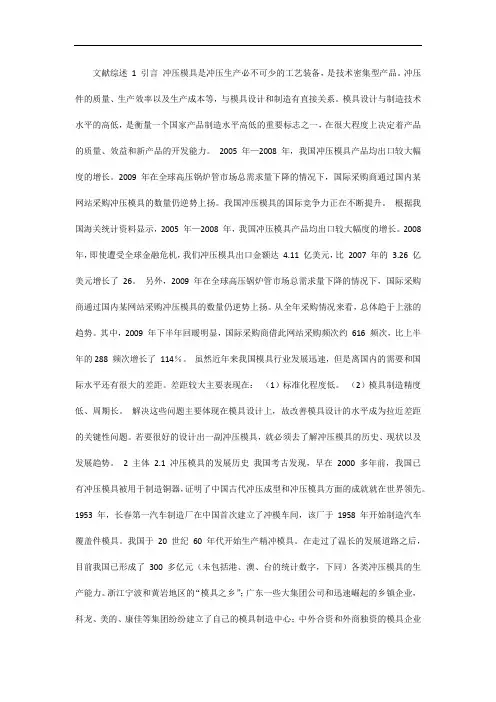

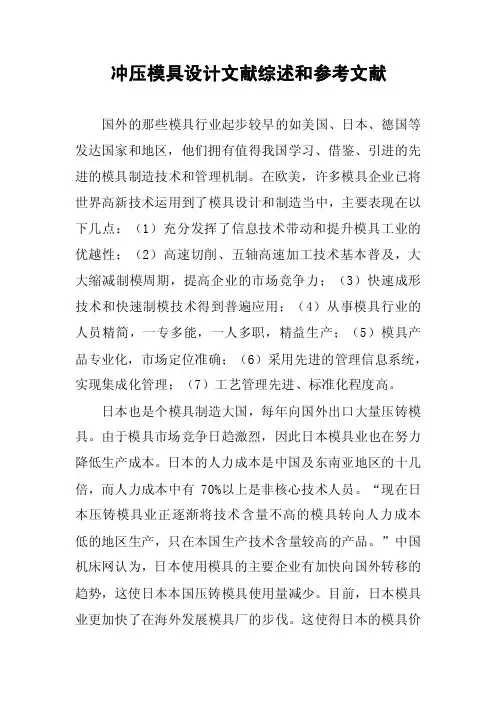

文献综述1 引言冲压模具是冲压生产必不可少的工艺装备，是技术密集型产品。冲
压件的质量、生产效率以及生产成本等，与模具设计和制造有直接关系。模具设计与制造技术水平的高低，是衡量一个国家产品制造水平高低的重要标志之一，在很大程度上决定着产品的质量、效益和新产品的开发能力。2005 年—2008 年，我国冲压模具产品均出口较大幅度的增长。2009 年在全球高压锅炉管市场总需求量下降的情况下，国际采购商通过国内某网站采购冲压模具的数量仍逆势上扬。我国冲压模具的国际竞争力正在不断提升。根据我国海关统计资料显示，2005 年—2008 年，我国冲压模具产品均出口较大幅度的增长。2008 年，即使遭受全球金融危机，我们冲压模具出口金额达4.11 亿美元，比2007 年的3.26 亿美元增长了26 。另外，2009 年在全球高压锅炉管市场总需求量下降的情况下，国际采购商通过国内某网站采购冲压模具的数量仍逆势上扬。从全年采购情况来看，总体趋于上涨的趋势。其中，2009 年下半年回暖明显，国际采购商借此网站采购频次约616 频次，比上半年的288 频次增长了114％。虽然近年来我国模具行业发展迅速，但是离国内的需要和国际水平还有很大的差距。差距较大主要表现在：（1 ）标准化
程度低。（2）模具制造精度低、周期长。解决这些问题主要体现在模具设计上，故改善模具设计的水平成为拉近差距的关键性问题。若要很好的设计出一副冲压模具，就必须去了解冲压模具的历史、现状以及发展趋势。2 主体2.1 冲压模具的发展历史我国考古发现，早在2000 多年前，我国已有冲压模具被用于制造铜器，证明了中国古代冲压成型和冲压模具方面的成就就在世界领先。1953 年，长春第一汽车制造厂在中国首次建立了冲模车间，该厂于1958 年开始制造汽车覆盖件模具。我国于20 世纪60 年代开始生产精冲模具。在走过了温长的发展道路之后，目前我国已形成了300 多亿元（未包括港、澳、台
的统计数字，下同）各类冲压模具的生产能力。浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具
2.2 冲压模具的发展现状由
制造中心；中外合资和外商独资的模具企业现已有几千家。
于冲压工艺具有生产率、生产成本低、材料利用率高、能成形复杂零件、适合大批量生产等优点，在某些领域已取代机械加工，并正逐步扩大其应用范围。据国际生产技术协会预测，到本世纪中，机械零部件中60 的粗加工、80 的精加工要由模具来完成。因此，冲压技术对发展生产、增加效益、更新产品等方面具有重要作用。市场竞争剧烈，加速了产品的更新换代，加快了模具制造的发展。近年来，我国冲压模具水平已有很大提高。大型冲压模具已能生产单套重量达50 多吨的模具。为中档轿车配套的覆盖件模具国内也能生产了。精度达1-2卩m,寿命2亿次左右的多工位级进模国内已有多家企业能够生产。表面粗糙度达到Ra w 1.5卩m 的精冲模，大尺寸（0》300mm ）精冲模及中厚板精冲模国内也已达到相当高的水平。（1）模具
DBD/DBM 技术状况我国模具DBD/DBM 技术的发展
已有20 多年历史。由原华中工学院和武汉733 厂于1984 年共同完成的精冲模DBD/DBM 系统是我国第一个自行开发的模具DBD/DBM 系统。由华中工学院和北京模具厂等于1986 年共同完成的冷冲模DBD/DBM 系统是我国自行开发的第一个冲载模DBD/DBM 系统。上海交通大学开发的冷冲模DBD/DBM 系统也于同年完成。20 世界90 年代以来,国内汽车行业的模具设计制造中开始采用DBD/DBM 技术。国家科委863 计划将东风汽车公司作为DIMS 应用示范工厂,由华中理工大学作为技术依托单位,开发的汽车车身与覆盖件模具DBD/DBPP/DBM 集成系统于1996 年初通过鉴定。在此期间,一汽和成飞汽车模具中心引进了工作站和
DBD/DBM 软件系统,并在模具设计制造中实际应用,取得了显著效益。1997 年一汽引进了板料成型过程计算机模拟DBE 软件并开始用于生产。21 世纪开始DBD/DBM 技术逐渐普及,现在具有一定生产能力的冲压模具企业基本都有了DBD/DBM 技术。其中部分骨干重点企业还具备各DBE 能力。模具DBD/DBM
技术能显著缩短模具设计与制作周期,降低生产成本,提高产品质量,已成为人们的共识。在“八五”、“九五”期间，已有大批模具企业推广普及了计算机绘图技术，数控加工
的使用率也越来越高，并陆续引进了相当数量的DBD/DBM系统。如美国EDS的UG,美
国Parametric Technology 公司的Pro/Engineer，美国DV 公司的DBDSS 英国DELDBM 公司的
DODT5,日本HZS公司的DRBDE及spac&E以色列公司的Dimatron，还引进了ButoDBD、DBTIB 等软件及法国Marta -Daravision 公司用于汽车及覆盖件模具的Euclid-IS 等专用软件。国内汽车覆盖件模具生产企业普遍采用了DBD/DBM 技术。DL 图的设计和模
具结构图的设计均已实现二维DBD,多数企业已经向三维过渡，总图生产逐步代替零件图
生产。且模具的参数化设计也开始走向少数模具厂家技术开发的领域。在冲压成型DBE
软件方面，除了引进的软件外，华中科技大学、吉林大学、湖南大学等都已研发了较高水平的具有自主知识产权的软件，并已在生产实践中得到成功应用，产生了良好的效益。快速原型（RP）与传统的快速经济模具相结合，快速制造大型汽车覆盖件模具，解决了原来低熔点合金模具靠样件浇铸模具，模具精度低、制件精度低，样件制作难等问题，实现了以三维DBD 模型作为制模依据的快速模具制造，并且保证了制件的精度，为汽车行业新车型的开发、车身快速试制提供了覆盖件制作的保证，它标志着RPM 应用于汽车车身大
型覆盖件试制模具已取得了成功。围绕着汽车车身试制、大型覆盖件模具的快速制造，今年来也涌现出一些新的快速成型方法，例如目前已开始在生产中应用俄无模多点成型及激光冲击和电磁成型等技术。它们都表现出了降低成本、提高效率等优点。（2）模具设计
与制造能力状况在国家产业政策的正确引导下，经过几十年努力，现在我国冲压模具的设计与制造能力已达到较高水平，包括信息工程和虚拟技术等许多现代设计制造技术已在很多模具企业得到应用。虽然如此，我国的冲压模具设计制造能力与市场需要和国际先进水平相比仍有较大差距。这些主要表现在高档轿车和大中型汽车覆盖件模具及高精度冲模方面，无论在设计还是加工工艺和能力反面，都有较大差距。轿车覆盖件模具，具有设计和制造难度大，质量和精度要求高的特点，可代表覆盖件模具的水平。虽然在设计制造方面和手段方面已基本达到了国际水平，模具结构功能方面也接近国际水平，在轿车模具国产
化进程中前进了一大步，但在制造质量、进度、制造周期等方面，与国外相比还存在一定
的差距。标志冲模技术先进水平的多工位级进模和多功能模具，是我国重点发展的精密模
