竣工资料说明
竣工文件基本要求
1 竣工文件内容必须齐全，并能真实准确反映工程情况。
1.竣工文件必须做到外观整洁，内容齐全，标记详细，字迹清楚，数据准确，
互相对应。图上标记应与现场实际相符，图面整洁，字迹清楚。项目技术负责人要对竣工技术文件的真实性负责，并审查签字。
2.竣工文件必须单面书面并编写页号，页号编在右上角。
3.竣工文件中一般文字记录统一用A4幅面，小图纸用A4幅面，大图纸用
A3幅面，特殊图纸可根据实际情况使用更大幅面，尽可能便于装成A4幅面。
4.图纸除特殊图纸外，均电脑打印。
5.竣工文件中除原始签证记录外，均应打印；竣工图纸必须重新绘制（电脑
绘图）。
6.根据竣工文件的内容多少，合理地分册装订。
竣工文件的基本内容

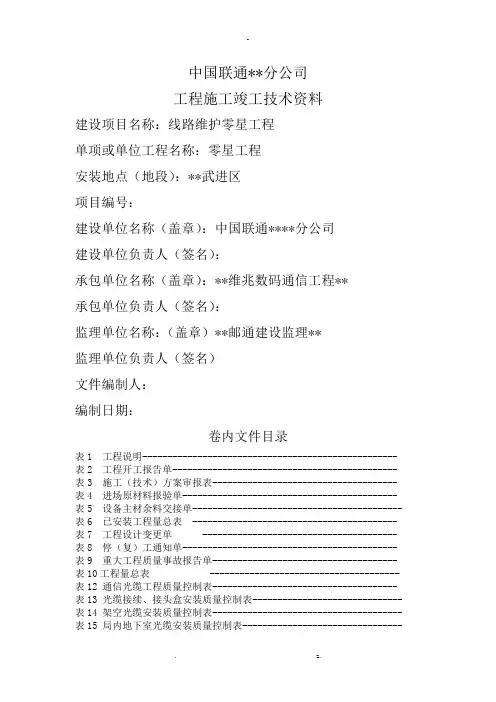

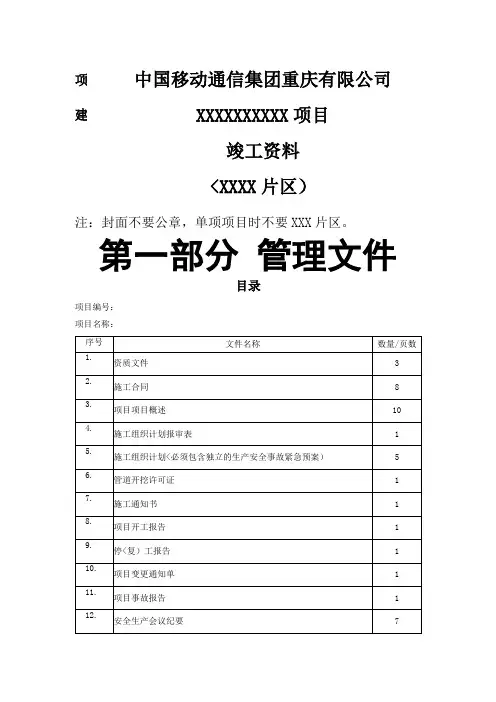

1.竣工文件的内容有：案卷封面，案卷目录，竣工文件封面，竣工文件目录，
工程说明，建筑安装工程量总表，已安装的设备明细表，开工报告，停（复）工报告，完工通知，工程变更单，重大工程质量事故报告表，验收证书，交接书，隐蔽工程签证记录，测试记录，竣工图纸，备考表。
2.竣工文件的所有文件厚度不超过3公分，可按第一条中的顺序装订成一册；
一般建议将竣工文件分为：竣工技术文件，竣工测试记录，竣工图纸三部分分别成册。
3.每册竣工文件的前面应有：案卷封面，案卷目录；最后应有：备考表。

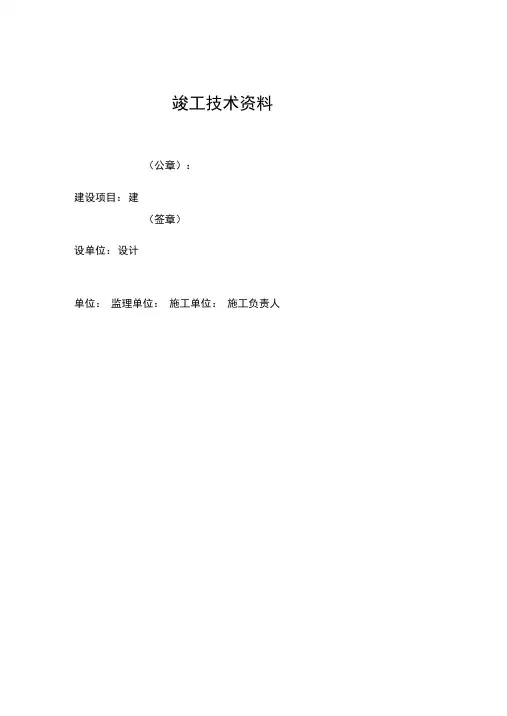

4.竣工技术文件册内容有：竣工文件封面，竣工文件目录，工程说明，建筑安
装工程量总表，已安装的设备明细表，开工报告，停（复）工报告，完工通知，工程变更单，验收证书，隐蔽工程签证记录，（表格式样附后）
5.竣工测试记录册的内容有：封面，扉页，目录，中继段光缆配盘表（表1），
中继段光纤衰减统计表（表2），接续损耗表（表3），中继段光纤线路衰减测试记录（表4），光缆对地绝缘测试表（表5），中继段光纤后向散射曲线（表6附图）。
6.竣工图纸册的内容有：封面，目录，光纤分配示意图，局内光缆安装及ODF
架安装位置竣工示意图，进（出）局管道光缆竣工路由示意图，直埋（或硅芯管道，架空）光缆竣工路由示意图，光缆敷设的三种长度对比示意图（三种长度为地面长度、敷设长度、纤长），利旧和新敷设子管（或杆路）长度段落示意图，人孔内光缆、光缆接头盒安装示意图，光缆杆上预留安装示意图，光缆结构断面示意图，ODF架光纤分布面板示意图。另外若有特殊安装方法（如过桥安装等）应画出安装示意图。
竣工文件的具体要求
光缆线路工程竣工路由图的相关要求：
一、竣工复测
1.在工程的大部分工作基本完成后，要开始竣工复测。
2.管道按原有或自编号沿光缆路由逐个丈量孔间距离，并记录下光缆所占
孔位、管孔位占用情况以及主要街道、建筑等明显标志。
3.对路由上的人孔、手孔等人孔类型应作好记录。
4.直埋（或架空）按标石号（或杆号）逐个丈量距离。线路上明显的标志
应详细记录。
5.直埋线路上相关的保护措施（埋管、排流线、余留、护坎等）应详细记
录。
6.架空线路上的拉线、撑杆、避雷针、杆上预留等情况应详细记录。
7.竣工复测一定要求丈量准确，地链最好每天用皮尺复核一次。
8.复测中要将利旧子管、新敷设子管的位置、长度、数量一一做好记录。
二、竣工图的绘制
1.竣工复测完后，首先要根据复测的资料整理好中继段光缆配盘图，竣工
配盘图必须在敷设长度后加括号注明纤长，纤长合计应与中继段测试的
纤长相符。
2.竣工图分为：局内光缆路由及安装方式竣工图（有A端、B端局；本地
网应有本册图纸所包含的所有局站），管道光缆路由竣工图，直埋或架空
光缆路由竣工图，光缆敷设的三种长度对比示意图（三种长度为地面长
度、敷设长度、纤长），利旧和新敷设子管（或杆路）长度段落示意图，人孔内光缆、光缆接头盒安装示意图，光缆杆上预留安装示意图，光缆
结构断面示意图，ODF架光纤分布面板示意图。另外若有特殊安装方法
（如过桥安装等）应画出安装示意图。
3.所有竣工图用AutoCad2000在电脑上绘制，并提供电子版竣工资料。
4.局站间距离比较长，草图一律由A端局至B端局画；局站间距离比较短，
应先画整体网络示意图，再分段或分块画详细线路路由图。
5.每页路由图应标有明确的指北方向。
6.局内光缆路由及安装方式竣工图以mm为单位标明长度，其余的线路长
均以m为单位按1：2000比例绘制，线路两旁50米以内的建筑等明显
标志尽可能绘制在竣工图上，比例可不按此比例绘制。
7.竣工图中应标明人（手）孔间的地面距离，管孔占用情况，本工程敷设
子管数量长度、本工程光缆占用子管的颜色，光缆接头位置。后附竣工
路由图示范一页供参考。
8.每张图都应有本页地面长和累计地面长的统计数据。
9.每样图的首页应按下图式样绘上竣工图章，其余可只绘图号框。
10.竣工路由图应列出本图中使用的图例及图例代表的实物。
图号的编写方法:
图纸总页数
图纸页号( i=1，2…N)
图纸项目序号
中继段名称简写
竣工图
工程名称简写
图纸项目序号：
01---A端局(站)局内光缆路由及安装方式竣工图
02---B端局(站)局内光缆路由及安装方式竣工图
03---A端局出局管道光缆路由竣工图
04---B端局进局管道光缆路由竣工图
05---××--××中继段直埋（或架空）光缆线路竣工图
如有其它图纸，其项目序号顺编。
例图号的编写：例如宁汉光缆工程合肥至舒城段的合肥局内光缆路由及安装方式竣工图（共一页）应为：LHJT-HFSC（01）-1/1。
