0.05级三相电能表现场校验仪技术规范
1、适用范围
本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求，适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等，其他等级的电能表现场校验仪可参照使用。
2、应遵循的主要标准
除本招标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求。如果供方有自己的标准或规范，应提供标准或规范文本，但原则上采用更高要求的标准。
参照标准：
DL/T826-2002 《交流电能表现场测试仪》
JJF1055-1997 《交流电能表现场校准技术规范》
DL/T 585-1995《电子式标准电能表技术条件》
DL/T 645-1997《多功能电能表通信规约》
DL/T 645-2007《多功能电能表通信协议》
广东电网公司负荷管理终端通讯规约
广东电网公司配变监测计量终端通讯规约
电能计量装置现场检验作业指导书

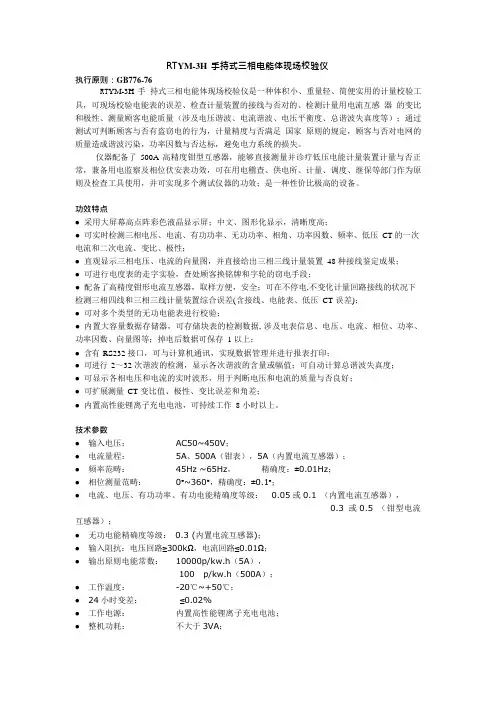

3、技术要求

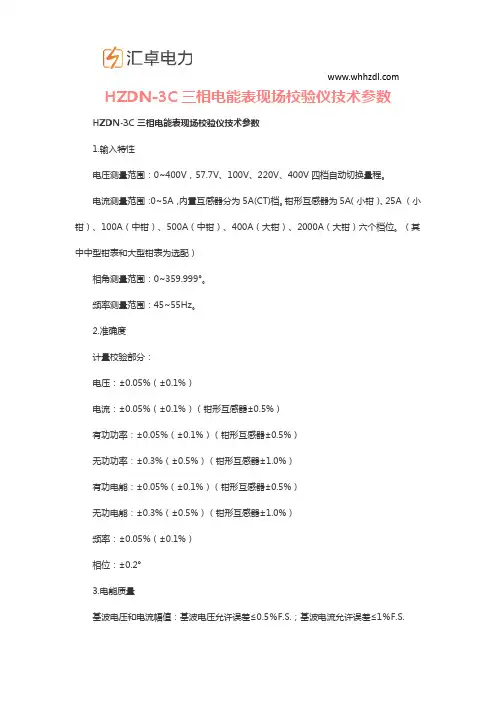

3.1 标准的电量值
3.1.1 标准参比电压：三相：57.7，100，220，380V，可自动换档。
3.1.2 标准的基本电流： 1，5A。
3.1.3 额定输入电流（I）
端子直接输入：0-5A 电能准确度：0.05%
功率准确度：0.05%
电流准确度：0.05%
钳表标准配置：0-5A 电能准确度：0.2%
功率准确度：0.2%
电流准确度：0.2%
钳表可选配：100A，500A，1000A

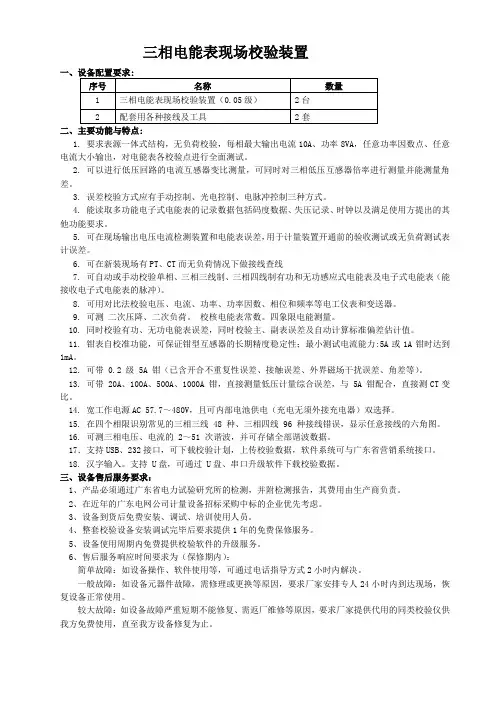

3.2 功能要求
比较法校验电能表、终端的误差。可以现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表。
可实现主副电能表误差同时校验。
多功能电能表的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。
负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读终端数据（电能读数、日期、时间等）并保存。
误差校验方式应有手动控制、光电控制、电脉冲控制三种方式。
3.2.2 具有RS485、RS232、远红外、USB等标准通信接口。
，并支持汉字识别，方便现场录入客户资料。
3.2.4 具备现场读取电表资产编号和铅封扫描功能，方便现场录入。
，并有足够的测量范围。其测量各种参数的误差应满足表1的规定，测量值显示的位数不于4位。
在空载情况下能正确显示向量图，显示向量图的最小电流不大于5mA。
三相校验仪应具有误接线判断功能，并对常见的144种错误接线作出正确判断。
校验仪应有非易失储存器，应能存储大于1000组电能表的现场校验数据，支持 U盘存储，非人工删除时可永久保存。
，可同时对三相低压互感器倍率进行测量并能测量角差。
，能在更换钳表后无需返厂校准，即换即用。
，TA二次负荷测试功能。
界面友好，操作简单，功能齐全，升级简便；
测试数据不可更改，软件应具有统计、查询、打印等功能；
测试报告格式能根据用户的需求进行设置；
软件系统可与营销系统接口；
可支持远程升级。
3.3 气候条件
3.3.1 温度范围
校验仪温度范围见表2
3.3.2 湿度范围
校验仪应满足表3的相对湿度要求。
3.4 机械要求
3.4.1 一般机械要求
电能表校验仪的设计和结构应能保证在规定使用条件下使用时，不引起任何危险。包括：防电击、防过高温度、防火焰蔓延、防固体异物进入、内部部件固定牢靠。
在规定使用条件下，任一保护层不应由于一般的操作而损坏，不应由于在空气中暴露而损坏。
3.4.2 机壳（机箱）
校验仪应有机箱（外壳），并能加封，只有破坏封印后才能打开外壳触及装置内部各部件。
外壳应美观，并有足够的机械强度。各部件的位置应合理，读数方便。开关、按钮、插口的位置应便于操作。开关、按钮应有功能及方向的标志。
3.4.3 输入、输出接口
校验仪应有输入、输出接口，方便检定、校验和使用。接口应连接方便，可靠。校验仪的输入接口应能输入高频脉冲和低频脉冲，校验仪的输出接口应能输出装置的高频脉冲和低频脉冲。
应有复位按钮，但应有防误按（碰触）设计。（如在死机时，同时按下2个组合键或长按复位键5秒，仪器可重启）
接线端应固定在面板上，端子在排列上应便于接线和使用，并具有足够的安全距离，同时应有明
显的极性标志。
大电流的接线端子在正常现场检验时的温升不超过10K。
校验仪的面板应有足够的机械强度，接线端与面板间应有良好的绝缘性能。
校验仪应有大屏幕汉化液晶显示器或更高配置如触摸屏。
显示器应能显示所测量的电压、电流、相位、频率、电能量、接线矢量图以及被检电能表误差等，并有足够的显示位数。显示位数不得少于表4的规定。
连接导线应使用铜导线，连接装置和被检电能表实验端子之间的连接良好的绝缘，导线应有足够的截面且中间不允许有接头，并应有明显的相别标志。
3.4.7 校验仪工作电源应具备外接电源、锂电池、被试表电源三种供电方式。
被试表电源：AC 50V～480V
外接电源：AC 220V
仪器工作电源的优先顺序为：外接电源→锂电池→被试表电源。当锂电池电压降至0V时，不影响仪器采用外接电源开机、工作。
3.4.8 耐热和阻燃
接线端、面板、机箱应确保有合理的防火蔓延安全措施。不应由于与其接触的带电件的过热而引起燃烧。
3.5 电气要求
3.5.1 功率消耗
每一电流线路在基本电流下，功率消耗不应超过5VA。
3.5.2 电压降落和短时中断
电压降落和短时中断不应造成校验仪损坏，校验仪存储的信息不发生变化。
3.5.3 突然断电
在参比电压、参比频率条件下，突然断开校验仪的工作电压、电流及其辅助电源，24h后，校验
仪的计量特性不降低。
3.5.4 过电流及过电压影响
短时过电流影响
校验仪应能受历时0.5s的10倍基本电流而不损坏。
当校验仪返回初始工作条件时，应能正确工作，且在参比电压、基本电流和功
率因素为1时的误差改变量不超过其等级的1/5。
对量限为5A及以下的校验仪，在2Ib时，长时间工作，不应使校验仪损坏。当校验仪返回初始状态时，误差改变量极限值不超过其等级的1/5。
过电压影响
校验仪应能受历时30min的2倍参比电压而不损坏。当校验仪返回初始工作条件时，应能正确工作，且在参比电压、基本电流和功率因素为1时的量不超过其等级的1/5。
由自热引起的误差改变量不应超过表5的规定。
