1．内、外螺纹的规定画法及内外螺纹旋合的画法； 2．螺纹的代号含义及标注； 3．单个圆柱齿轮的画法和两圆柱齿轮啮合的画法 4．键、滚动轴承、弹簧的画法。
二、本章难点：
1．螺栓、双头螺柱、螺钉的连接画法； 2．圆柱齿轮啮合的画法； 3．普通平键的连接画法；
三、本章要求：
通过本章的学习，要掌握各种螺纹连接件的画法、单个圆柱齿轮和两圆柱齿轮啮合的 画法、普通平键的连接画法、轴承的画法和弹簧的画法。 四、教学手段：
多媒体教学、模型、挂图、习题集作业 五、本章内容：
标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量
生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、 系列化的零件。
常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大， 结构典型，并
有标准参数，如：齿轮、弹簧等。
8.1 螺纹及螺纹紧固件
8.1.1 螺纹
1．螺纹的结构要素 （1）牙型：由三角形。梯形、锯齿形和方形等。
（ 2）公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。用
d （外螺纹）或
第8
一、本章重点：
标准件与常用件
D
（内螺纹）表示。
（3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。用n 表示。
（4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用s 表示。对于单线螺纹，导程与螺距相等，即s=p。多线螺纹s=n×p.
（5）旋向：螺纹的旋向有左旋和右旋之分。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。
内、外螺纹连接时，以上要素须相同，才可旋合在一起。螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。
3．螺纹的分类
连接螺纹：三角形牙型的普通螺纹。
传动螺纹：梯形螺纹、锯齿型螺纹和方型螺纹。

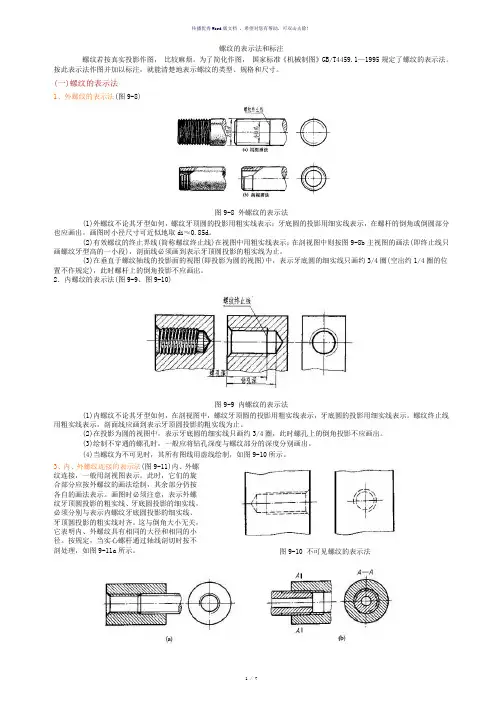

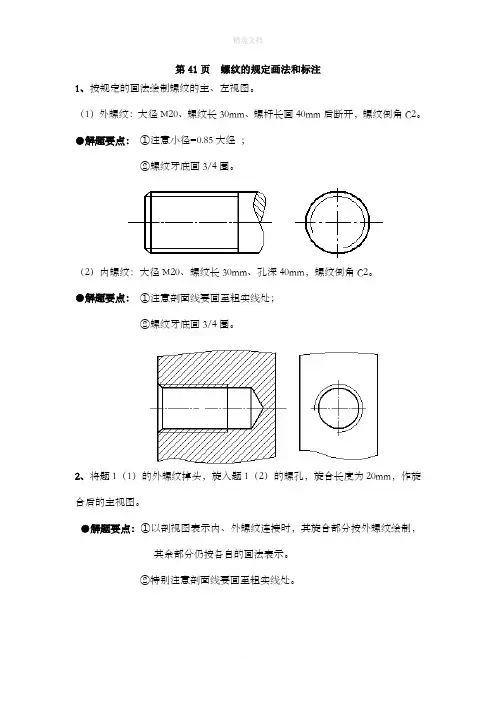

4．螺纹的规定画法
1）外螺纹的画法：大径粗实线，小径细实线，在投影为圆的视图中表示大径的圆用粗
实线画，表示小径的圆用细实线画3/4 圈，倒角的圆咳省略不画，如下图。
2）内螺纹的画法：内螺纹一般才用剖视图，画法如下图。
（b
）
图8.5 外螺纹的规定画法
倒角在左视图上不画牙顶用粗实线表示
径
小
螺纹终止线
牙底用细实线表示
图8.6 内螺纹的规定画法
（3）非标准螺纹的画法：对于标准螺纹只需注明代号，不必画出牙型，而非标准螺纹，如方牙螺纹，则需要在零件图上作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图。（4）内、外螺纹连接画法：如下图。
大小径粗细实线对齐
图8.7 螺纹旋合的画法
（5）其它规定画法：对于不穿通的螺纹、钻孔深度与螺纹深度分别画出，钻孔深度一般应比螺纹深度深0.5D （D 为螺孔大径）。
5．螺纹的代号及标注
（1）普通螺纹：普通螺纹的牙型代号为“M ”，其直径、螺距可查表得知。
普通螺纹的标注格式：
例如：M10× 1LH-5g6g-S
M ——螺纹代号（普通螺纹）
10 ——公称直径10mm
1——螺距1mm （细牙螺蚊标螺距，粗牙螺纹不标）
LH
—
—旋向左旋（右旋不标注）5g——中径公差带代号（5g)
6g——顶径公差带代号（
6 g )
S——旋合长度代号（短旋合长度）
螺纹的旋合长度有三种表示法：L —长旋合长度；N—中等旋和长度；S—短旋合长度。一般中等旋合长度不表注。
内外螺纹旋合在一起时，标注中的公差带代号用斜线分开。
如：M10× 6H/6g 当中径和顶径的公差带代号相同时，只标注一个。
（2）管螺纹：管螺纹只注牙型符号、尺寸代号和旋向。标注格式为：G1（右旋不标注）
G——管螺纹代号
1——尺寸代号1 英寸管螺纹的尺寸代号不是螺纹的大径，而是管子孔径的近似值，管螺纹的大径、小径和螺距咳查表。
（3）梯形螺纹与锯齿形螺纹：梯形螺纹的代号为“Tr”，锯齿形螺纹的代号为“ S”。标注
格式为：
Tr40 ×14（p7）LH-8e-L
Tr40 ——梯形螺纹，公称直径40mm
14（p7）——导程14mm 螺距mm
LH ——左旋
8e——中径公差带代号
L——长旋合长度如果是单线只标注螺距，右旋不标注，中等旋合长度不标注。
1．螺纹紧固件的种类及标记
8.1.2 螺纹紧固件
表 8.2 常用螺纹紧固件的标记示例
2． 螺纹紧固件的画法
图 8.14 普通平键的型式和尺寸
图 8.8 螺栓、螺母、垫圈的比例画法
3． 螺纹紧固件连接的画法
图 8.9 螺栓连接的画法 图 8.10 螺柱连接的画法 图 8.11 螺钉连接的画法
8.2 键连接与销连接
8.2.1 键连接 键连接就是用键将轮子与轴连接在一起转动，起传递扭矩的作
用。
1．键的形式及标记 键是标准件，画图时可根据有关标准查得相应的尺寸及
结构。
由作图决定
(a) 螺栓 (b) 螺母 (c) 垫圈
型 型型
（1）普通平键的形式有A、B、C 三种，标记时A 型平键省略“ A”，而B 型和C 型应写出“ B”或“ C”字。
例如：b=18mm,h=11mm,L=100mm 的圆头普通平键，标记为：
键18×100 GB/T1096 —1979
（2）半圆键的形式和尺寸
（3）楔键有普通楔键和钩头楔键两种。普通钩头楔键有A 型（圆头）B 型（方头）C 型（单圆头）三种。钩头楔键只有一种。
2．键连接画法（1）普通平键：普通平键的两侧面为工作面，因此连接时，平键的两侧面与轴和轮毂键槽侧面之间相互接触，没有间隙，只画一条线。而键与轮毂的键槽顶面之间是非工作面，不接触，应留有间隙，画两条线。
（2）半圆键：半圆键一般用在载荷不大的传动轴上，它的连接情况与普通平键相似。
（3）楔键：楔键顶面是1：100 的斜度装配是沿轴向将键打入键槽内，直至打紧为止，因此，它的上、下面为工作面，两侧面为非工作面，但画图时侧面不留间隙。
8.2.2 销连接
销常用来连接和固定零件，或在装配时起定位作用。圆柱销、圆锥销和开口销的主要尺寸、标记和连接画法见表8.3 。
8.3 齿轮齿轮广泛应用于机器或部件中，它可以将一个轴的转动传递给另一个轴，可以实现减速、增速、变向和换向等动作。
（1）圆柱齿轮：用于两平行轴之间的传动；
（2）圆锥齿轮：用于两相交轴之间的传动；
（3）蜗轮蜗杆：用于两交叉轴之间的传动。
1．直齿圆柱齿轮各部分的名称和代号
8.3.1 圆柱齿轮
图 8.20 单个圆柱齿轮的画法
1）齿顶圆：齿轮上最大的圆。其直径用 da 表示； 2）齿根圆：通过轮齿根部的圆。其直径用
df 表示；
3）节圆和分度圆：节圆是两齿轮啮合接触点所形成的圆。
时，作为齿轮轮齿分度的圆。用 d 表示。对于标准齿轮来说，节圆直径和分度圆直径相等。
4 ）齿高、齿顶高、齿根高：齿顶圆与齿根圆之间的径向距离称为齿高，用 h 表示。齿顶 圆与分度圆之间的径向距离称为齿顶高， 用 ha 表示。齿根圆与分度圆之间的径向距离称为 齿根高，用 hf 表
示。
（ 5 ）齿距、齿厚、齿槽宽：齿距 p 表示， 齿厚 s 表示，齿槽宽 e 表示，标准齿轮 s=e,p=s+e. （6）模数： p/ π=mm 称为齿轮的模数。模数是设计和制造齿轮的重要参数，模数愈大，轮 齿就愈大；模数愈小，轮齿就愈小。
（ 7）压力角：用 α表示标准齿轮的压力角一般为 20?。两齿轮相互啮合，压力角和模数必 须相等。 （ 8）传动比：主动齿轮的转数 n1与从动齿轮的转数 n2之比,以 i 表示.。i= n1/ n2，i >1减 速
2．几何尺寸计算 3．圆柱齿轮的规定画法
（ 1）单个圆柱齿轮的画法
2）圆柱齿轮啮合画法
用 d '表示。 分度圆是加工齿轮
啮合区内齿顶 圆画粗实线
(b) 省略画法 (c) 外形视图
图 8.21 圆柱齿轮的啮合画法
4．齿轮齿条啮合的画法
当齿轮的直径无穷大时，其齿轮中的各圆的曲线都成了直线，齿轮就成了齿条。
8.3.2 锥齿轮、蜗轮与蜗杆的画法 1.锥齿轮的画法和锥齿轮啮合画法 1)单个圆锥齿轮的画法
剖视图中啮合区内一个齿轮的齿顶线画虚线
啮合区内齿顶圆省略不画 用粗实线表示
(a) 规定画法
齿顶高
齿高
大端齿顶圆 大端分度圆 外
锥距
外
齿根高 f
齿
宽
小端齿顶圆
分锥 角
背锥角
齿根角 齿顶角
图 8.23 锥齿轮的画法
(2)两圆锥齿轮啮合画法
2.蜗轮、蜗杆的画法和蜗轮与蜗杆啮合的画法蜗杆蜗轮传动，主要用在两轴线垂直交叉的场合，蜗杆为主动，用于减速，蜗杆的齿数，就是其杆上螺旋线的头数，常用的为单线或双线，此时，蜗杆转一圈，蜗轮只转一个齿轮或两个齿。因此可得到较大的传动比。
(1)单个蜗杆、蜗轮的画法
图8.25 蜗杆的画法
齿宽角
图8.26 蜗轮的画法
（2）蜗杆、蜗轮啮合画法
8.4 弹簧弹簧是一种常用件，应用很广，它可以用来减震、夹紧、储存能量和测力等。它的特点是当外力解除以后能立即恢复原状。
8.4.1、圆柱螺旋压缩弹簧各部分的名称及尺寸关系
8.4.2 弹簧的规定画法
1．单个弹簧的画法
（1）在平行螺旋弹簧轴线的视图上，各圈的轮廓线画成直线。
（2）有效圈数在四圈以上的弹簧，可只画出两端的1~2 圈（不含支承圈），中间用通过弹
簧钢丝中心的点画线连起来。
（3）在图样上当弹簧的旋向不作规定时，螺旋弹簧一律画成右旋。左旋弹簧应加注“左” 字。
2．装配图中的弹簧的画法
（1）螺旋弹簧被剖切时，允许只画簧丝剖面，当簧丝直径等于或小于2mm 时，其剖面可
全涂黑，或采用示意画法。
（2）弹簧后面被挡住的零件轮廓，按不可见处理不必画出，可见轮廓线只画到弹簧钢丝的剖面轮廓或中心线上。
3．圆柱螺旋压缩弹簧的画图步骤
8.4.3 弹簧的零件工作图
8.5 滚动轴承
轴承是支承旋转轴并承受轴上载荷的不件。
8.5.1 滚动轴承的结构与类型
1．滚动轴承的结构：滚动轴承一般由外圈、内圈、滚动体及保持架组成。
2．滚动轴承的种类：
（1）按滚动体形状分有球轴承和滚子轴承两大类；
（2）按滚动体的排列形式可分为单列和双列滚动轴承；
（3）按轴承所承受的载荷方向不同可分为向心轴承（主要承受径向载荷），推力轴承（只
承受轴向载荷），向心推力轴承（即承受径向载荷，又承受轴向载荷）三种。
8.5.2 滚动轴承的代号及标记
滚动轴承的代号组成：由七位数字表示，从右到左第一、二位数表示轴承的内径（当代号<04时，00、01、02、03分别表示轴承内径d=10mm,12mm,15mm,17mm 当代号>40~99 时，数字乘5，即为轴承内径）；第三位表示轴承外径系列；第四位数表示轴承类型；第五、六位数表示轴承结构特性；第七位表示轴承宽度系列。
轴承代号举例
208 表示轴承内径d=8×5=40mm, 直径系列“ 2”轻窄系列，表示类型“ 0”深沟球轴承。
8.5.3 滚动轴承的画法滚动轴承是标准件，一般不需要画零件图，在装配图中，可根据国家标准规定的简化画法来绘制。
常用的滚动轴承的代号、结构型式、规定画法、特征画法和用途，见表8.6 。
六、本章小结：
本章介绍了标准件和常用件，这些零件是特殊的零件、部件，对于它们的学习我们要注意每一种零、部件的功能、结构，确定它们的机械要素的基本参数有哪些；国家标准对该零、部件的画法作了怎样的规定，标注作了怎样的规定。在理解的基础上要求能画、会标注、会根据要求查阅有关手册进行选用。
七、作业：
机械制图习题集》P62~69 中选取
