管道公称直径计算方法

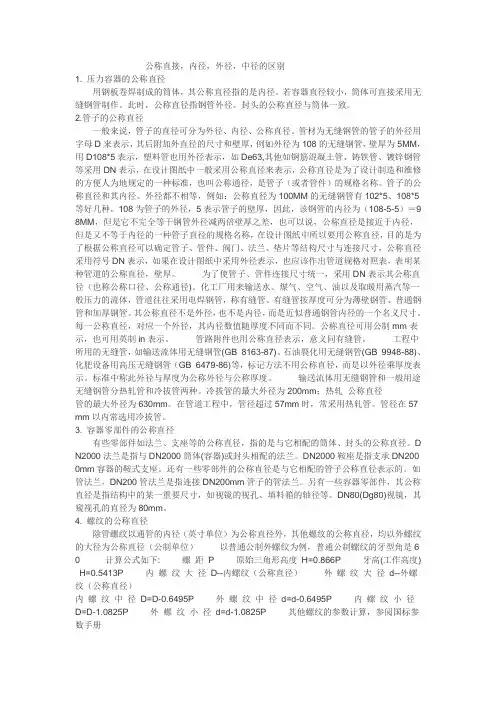

公称直接，内径，外径，中径的区别1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝9 8MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。

一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径(DN)。

DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0。

5*管壁厚度.注意:这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN"（如DN15、DN50).De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

D 一般指管道内径。

d 混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径;也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略. 中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚.例如ф60。

5×3.8。

DN 为Nominal diameter 意思是公称直径。

De 为external diameter意思是外径.Dg diameter gong(汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了.二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）;2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示(如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略.3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表.三、De、DN、d、ф的各自表示范围De--PPR、PE管、聚丙烯管外径DN-—聚氯乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径d --混凝土管公称直径ф—-无缝钢管或有色金属管道应标注“外径×壁厚”，如:ф108X 4四、其它说明公称直径（nominal diameter），又称平均外径（mean outside diameter）。

常用公称直径和几分管对照表一、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子还有大小口径之分二、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：公称直径DN6 对应的俗称 1分公称直径DN8 对应的俗称 2分公称直径DN10 对应的俗称 3分公称直径DN15 对应的俗称 4分公称直径DN20 对应的俗称 6分公称直径DN25 对应的俗称 1吋公称直径DN32 对应的俗称 1吋2分公称直径DN40 对应的俗称 1吋半公称直径DN50 对应的俗称 2吋公称直径DN65 对应的俗称 2吋半公称直径DN80 对应的俗称 3吋公称直径DN100 对应的俗称 4吋公称直径DN125 对应的俗称 5吋公称直径DN150 对应的俗称 6吋公称直径DN200 对应的俗称 8吋公称直径DN250 对应的俗称 10吋公称直径DN300 对应的俗称 12吋公称直径DN350 对应的俗称 14吋公称直径DN400 对应的俗称 16吋公称直径DN450 对应的俗称 18吋公称直径DN500 对应的俗称 20吋公称直径DN600 对应的俗称 24吋1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN15 ＝1.27cm 3/4 是六分(6英分) DN20 ＝1.905cmDe、DN、D、d、Φ的含义1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

常用工程管径表示方法一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，Φ可省略。

中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如Φ60.5×3.8。

6、DN为Nominal diameter意思是公称直径。

7、De为external diameter意思是外径。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm，等2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

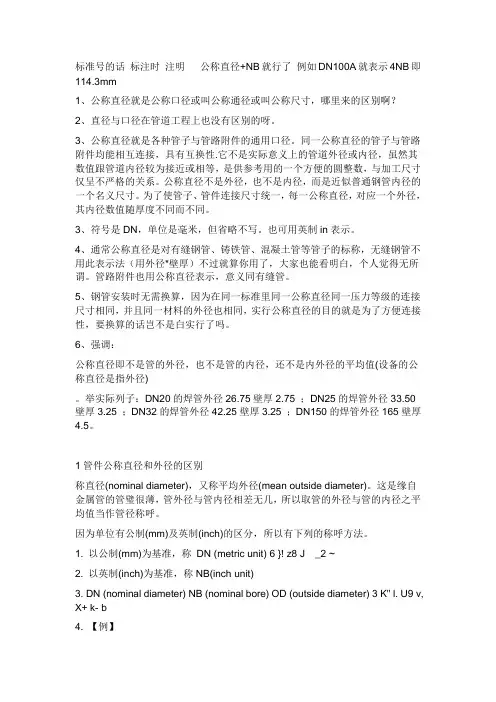

标准号的话标注时注明公称直径+NB就行了例如DN100A就表示4NB即114.3mm1、公称直径就是公称口径或叫公称通径或叫公称尺寸，哪里来的区别啊？2、直径与口径在管道工程上也没有区别的呀。

3、公称直径就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

为了使管子、管件连接尺寸统一，每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

3、符号是DN，单位是毫米，但省略不写。

也可用英制in表示。

4、通常公称直径是对有缝钢管、铸铁管、混凝土管等管子的标称，无缝钢管不用此表示法（用外径*壁厚）不过就算你用了，大家也能看明白，个人觉得无所谓。

管路附件也用公称直径表示，意义同有缝管。

5、钢管安装时无需换算，因为在同一标准里同一公称直径同一压力等级的连接尺寸相同，并且同一材料的外径也相同，实行公称直径的目的就是为了方便连接性，要换算的话岂不是白实行了吗。

6、强调：公称直径即不是管的外径，也不是管的内径，还不是内外径的平均值(设备的公称直径是指外径)。

举实际列子：DN20的焊管外径26.75壁厚2.75 ；DN25的焊管外径33.50壁厚3.25 ；DN32的焊管外径42.25壁厚3.25 ；DN150的焊管外径165壁厚4.5。

1管件公称直径和外径的区别称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称DN (metric unit) 6 }! z8 J _2 ~2. 以英制(inch)为基准，称NB(inch unit)3. DN (nominal diameter) NB (nominal bore) OD (outside diameter) 3 K" l. U9 v, X+ k- b4. 【例】镀锌钢管DN50，sch 20镀锌钢管NB2”，sch 20 ]6 |' Z' e& }7 H3 i% ]9 q5. 外径与DN，NB的关系如下：) r3 h1 G1 M R3 W e X: O------DN(mm)--------NB(inch)-------OD(mm)15-------------- 1/2--------------21.320--------------3/4 --------------26.725-------------- 1 ----------------33.4 4 K( Y7 |& J) I32-------------- 1 1/4 -----------42.240-------------- 1 1/2 -----------48.350-------------- 2 -----------60.365-------------- 2 1/2 -----------73.080-------------- 3 -----------88.9100-------------- 4 ------------114.3 0 v" Q" }) ^+ D% f* F125-------------- 5 ------------139.8150-------------- 6 ------------168.3 : Z; n# A9 }1 ]8 K% [200--------------- 8------------219.1上面数据依ASTM A53仅共参考。

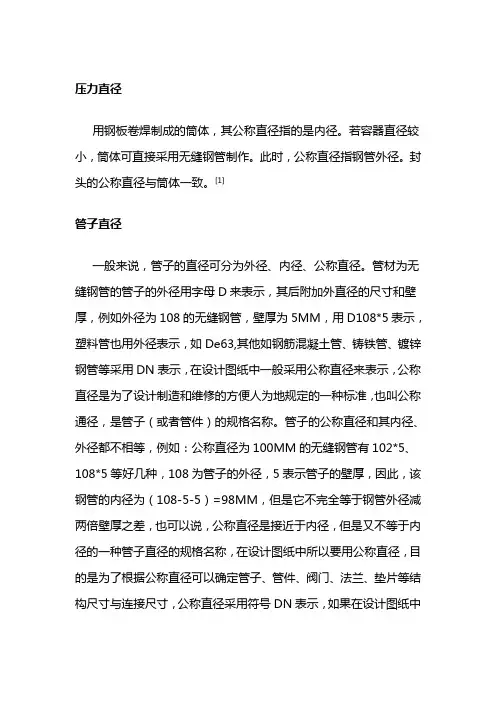

压力直径用钢板卷焊制成的筒体，其公称直径指的是内径。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

[1]管子直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）=98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

[1]为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

(管子又分为英制管和公制管的。

公称直径为DN100的管，如果该管为国际通用系列（俗称英制管），其外径是114.3mm；如果该管为国内沿用系列（俗称公制管），其外径是108mm。

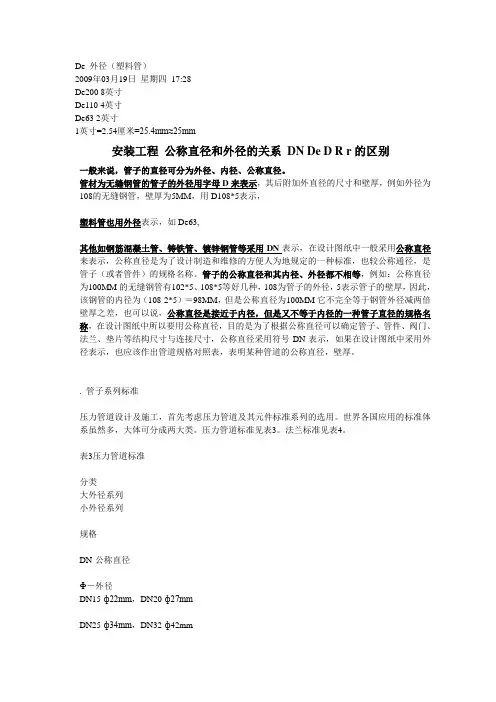

De 外径（塑料管）2009年03月19日星期四17:28De200 8英寸De110 4英寸De63 2英寸1英寸=2.54厘米=25.4mm≈25mm安装工程公称直径和外径的关系DN De D R r的区别一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-2*5）＝98MM，但是公称直径为100MM它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

. 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表3。

法兰标准见表4。

表3压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，9.8N=1Kg 1N=1/9.8Kg=0.102KgDN是公称直径（也称公称口径或叫公称通径或叫公称尺寸），公称直径即不是管的外径，也不是管的内径，也不是内外径的平均值(但设备的公称直径是指外径)，而是近似普通钢管内径的一个名义尺寸。

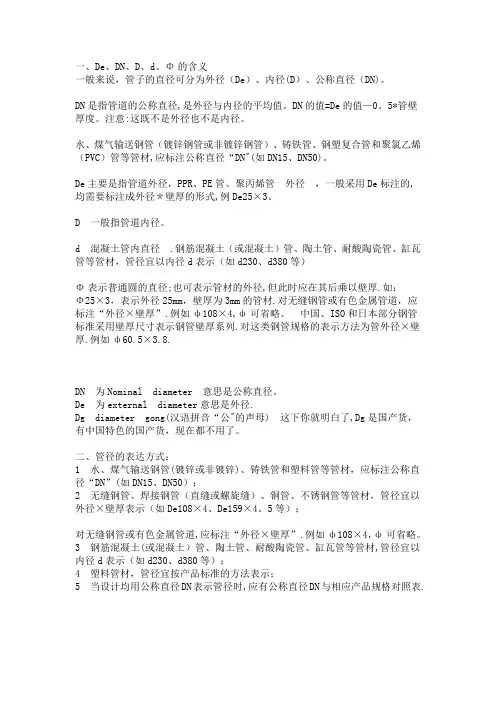

一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径(D）、公称直径（DN)。

DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值—0。

5*管壁厚度。

注意:这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材,应标注公称直径“DN"(如DN15、DN50)。

De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的,均需要标注成外径＊壁厚的形式,例De25×3。

D 一般指管道内径。

d 混凝土管内直径.钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚.如：Φ25×3，表示外径25mm，壁厚为3mm的管材.对无缝钢管或有色金属管道，应标注“外径×壁厚”.例如ф108×4,ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列.对这类钢管规格的表示方法为管外径×壁厚.例如ф60.5×3.8.DN 为Nominal diameter 意思是公称直径。

De 为external diameter意思是外径.Dg diameter gong(汉语拼音“公"的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1 水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材，应标注公称直径“DN”(如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4。

5等）；对无缝钢管或有色金属管道,应标注“外径×壁厚”.例如ф108×4，ф可省略。

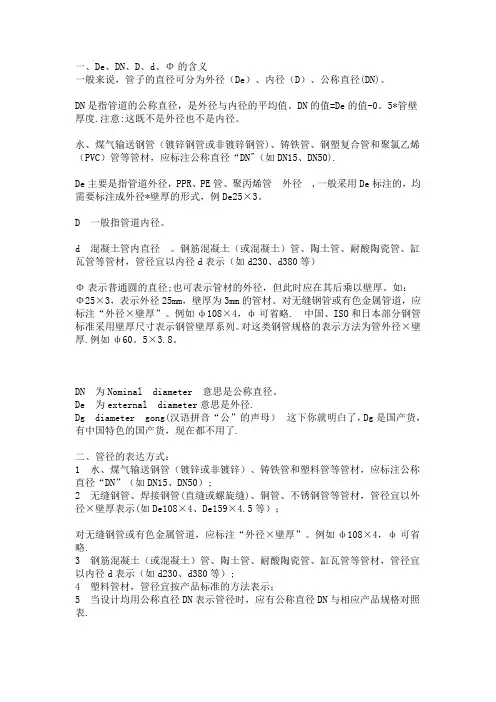

管道直径的表示方法一、 De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D 一般指管道内径。

4、d 混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN 为Nominal diameter 意思是公称直径。

7、De 为external diameter意思是外径。

8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

管道尺寸对照表一、De、DN、d、φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表示方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

1，英制是公称直径的英文名称。

将其转换为毫米只能在公称直径的公制中调用。

它不能与外径相对应，因为相同公称直径的管道可以分为大直径和小直径2，管道规格没有绝对换算公式。

对于小于100的管道，只能使用1英寸= 25进行模糊计算，并且应该采用相似的数字。

对于大于100的管道，可以使用1英寸= 25进行完全匹配计算。

常用如下：俗称DN1的相应公称直径公称直径DN8对应于俗称2点公称直径DN 10对应于俗称3点公称直径DN 15对应于俗称的4点公称直径DN20对应于俗称6点DN25的公称直径对应于1英寸公称直径DN32对应于俗称1英寸2点Dn40的公称直径对应于1.5英寸公称直径DN50对应于2英寸的通用名称DN65的公称直径为2.5英寸公称直径DN80对应俗称3英寸公称直径DN 100对应于4英寸的通用名称DN 125的公称直径为5英寸DN 150公称直径的通用名称是6英寸公称直径DN200对应于俗称的8英寸公称直径DN250对应于通常所说的10英寸DN300的公称直径为12英寸公称直径DN350对应于14英寸的通用名称公称直径dn400对应于16英寸的通用名称公称直径dn450对应于18英寸的通用名称公称直径DN500对应于通常所说的20英寸公称直径DN600对应俗称24英寸1英寸= 25.4毫米= 8英寸分钟1/2是四分之一（4英寸），DN 15 = 1.27厘米3/4是6点（6英语点）DN20 = 1.905cmDe，DN，D，D和Φ的含义1. DN（公称直径）是指管道的公称直径，它是外径和内径的平均值。

DN = de-0.5 *壁厚。

注意：这既不是外径，也不是内径。

输水和输气管（镀锌钢管或非镀锌钢管），铸铁管，钢塑复合管和聚氯乙烯（PVC）管应标有公称直径“ DN”（例如DN 15，DN50）。

2. De（外径）是指管的外径，以及PPR，PE管和聚丙烯管的外径。

通常，使用De进行标记，需要以外径*壁厚的形式标记，例如de25×3。

尺寸对照表一般的管的公称直径DN=内径+壁厚的平均值,管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用D108*5表示;塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

水暖工常说的管子规格4分、6分、1寸等指的是什么单位，和mm怎么换算4分6分、1寸是英制，几分，几寸是英制单位，1英寸=25.4mm，1英寸=8英分。

而几分、几寸与公称直径之间的对应关系如下1分＝1/8寸＝DN6，2分＝1/4寸＝DN8，3分＝3/8寸＝DN10，4分＝1/2寸＝DN15，6分＝3/4寸＝DN20。

1寸＝DN25依此类推。

DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

二、管径的表达方式管径的表达方式应符合下列规定：水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；塑料管材，管径宜按产品标准的方法表示；当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

管道公称直径与外径的关系一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D 来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

很多图纸管道尺寸给的是寸为单位，那么与毫米怎么换算呢？请看下表压力管道标准规格DN-公称直径Ф－外径大外径系列4分DN15-ф22mm，6分DN20-ф27mm1寸DN25-ф34mm，1寸2 DN32-ф42mm1寸5 DN40-ф48mm，2寸DN50-ф60mm2.5寸DN65-ф76(73)mm，3寸DN80-ф89mm4寸DN100-ф114mm，5寸DN125-ф140mm6寸DN150-ф168mm，8寸DN200-ф219mm12寸DN250-ф273mm，14寸DN300-ф324mm16寸DN350-ф360mm，20寸DN400-ф406mm22寸DN450-ф457mm，24寸DN500-ф508mm31寸 DN600-ф610mm，小外径系列4 分DN15-ф18mm，6分DN20-ф25mm1寸DN25-ф32mm，1.2寸DN32-ф38mm1.5寸DN40-ф45mm，2寸DN50-ф57mm2.5寸DN65-ф73mm，3寸DN80-ф89mm4寸 DN100-ф108mm，5寸DN125-ф133mm6寸DN150-ф159mm，8寸DN200-ф219mm12寸DN250-ф273mm，14寸DN300-ф324mm16寸DN350-ф360mm，20寸DN400-ф406mm22寸DN450-ф457mm，24寸DN500-ф508mm31寸 DN600-ф610mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为5MM，用 D108*5 表示，塑料管也用外径表示，如 De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

中海石油炼化有限责任公司惠州炼油项目管道寸D 统计方法规定内部文件i注意保密iIiJ■ ■ ■ ■ ■■ I中海石油炼化有限责任公司惠州炼油项目管道寸D 统计方法规定第一章总则第一条 为统一惠州炼油项目管道寸径统计方法， 尽可能准确地反映焊工的 实际工作量，特制定了本规定，同时作为《进度检测及控制管理办法》附件 C 焊接工作量计算的补充规定。

第二条 编制依据：《广东省安装工程综合定额》一一第六册《工业管道 工程》。

第三条 本方法仅适用于中海石油炼化有限责任公司惠州炼油项目管道寸D 的统计计算。

第二章寸径统计方法规定DN25的1道焊口为标准寸D ，即1寸D ，其它规格低压管 道的寸D 数见下表。

表1:低压管道公称直径一寸D 对照表第四条标准寸D 的规定以低压碳钢管道第五条其它压力等级、材质及规格的管道寸D计算其它压力等级和材质的管道以低压碳钢管相应公称直径的寸D数乘以下表中的系数，计算1道焊口的寸D数。

表2:管道寸D计算系数表举例说明:1) 1道中压碳钢DN25的焊口寸D数=1标准寸D*= D ”2) 1道中压合金钢DN50的焊口寸D数=2标准寸D*= ”3)1道低压不锈钢DN80的焊口寸D数=3标准寸D*= ”注：D”为“寸D”的一种简单表示方法第六条管道焊口数统计规定管道焊口数以单线图中的焊口数为准，区分材质、压力等级分别统计分对接焊口(不区和承插焊口统一计算)。

第七条寸D数的合计寸D数的合计首先区分材质小计，然后汇总为总寸D数量，如:碳钢管道寸 D 数合计 2300 D ”D 数 =2300+800+1200=4300 D ”第三章 附则第八条 本规定解释权归属控制部。

第九条 本规定自发布之日起执行。

附：管道寸 D 工作量统计表合金钢管道寸 D 数合计 800 D ”不锈钢管道寸D 数合计 1200 D ”以上各项总寸。

常用公称直径和几分管对照表，你记在心里了吗？一、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子还有大小口径之分二、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：公称直径DN6 对应的俗称1分公称直径DN8 对应的俗称2分公称直径DN10 对应的俗称3分公称直径DN15 对应的俗称4分公称直径DN20 对应的俗称6分公称直径DN25 对应的俗称1吋公称直径DN32 对应的俗称1吋2分公称直径DN40 对应的俗称1吋半公称直径DN50 对应的俗称2吋公称直径DN65 对应的俗称2吋半公称直径DN80 对应的俗称3吋公称直径DN100 对应的俗称4吋公称直径DN125 对应的俗称5吋公称直径DN150 对应的俗称6吋公称直径DN200 对应的俗称8吋公称直径DN250 对应的俗称10吋公称直径DN300 对应的俗称12吋公称直径DN350 对应的俗称14吋公称直径DN400 对应的俗称16吋公称直径DN450 对应的俗称18吋公称直径DN500 对应的俗称20吋公称直径DN600 对应的俗称24吋1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN15 ＝1.27cm3/4 是六分(6英分) DN20 ＝1.905cmDe、DN、D、d、Φ的含义1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
