EDA 第6章基本数字逻辑单元HDL描述

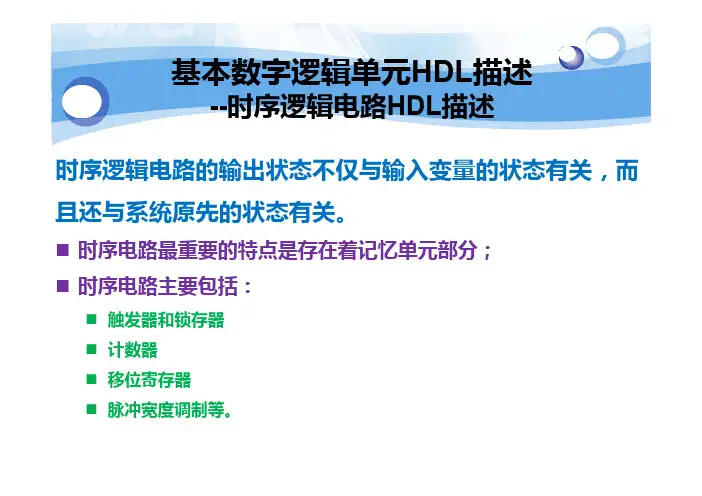

基本数字逻辑单元HDL描述基本数字逻辑单元HDL 描述--时序逻辑电路HDL 描述时序逻辑电路的输出状态不仅与输入变量的状态有关，而且还与系统原先的状态有关。

⏹时序电路最重要的特点是存在着记忆单元部分；⏹时序电路主要包括：⏹触发器和锁存器⏹计数器⏹移位寄存器⏹脉冲宽度调制等。

时序逻辑电路HDL 描述--D 触发器HDL 描述D触发器是数字电路中应用最多的一种时序电路。

输入输出CLRPRE CE D C Q 1X X X X 001X X X 1000X X 无变化0010↑00011↑1D 触发器真值表D 触发器HDL 描述--带时钟使能和异步置位的D 触发器描述module v_registers_5 (C, D, CE, PRE, Q);input C, CE, PRE;input [3:0] D;output reg [3:0] Q;always @(posedge C or posedge PRE)beginif (PRE) Q <= 4'b1111;elseif (CE) Q <= D;endendmodule该设计保存在本书配套资源\eda_verilog\example6_15目录下时序逻辑电路HDL描述--Jk触发器HDL描述JK触发器真值表输入输出R S CE J K C Q1X X X X↑001X X X↑1000X X X无变化00100X无变化00101↑000111↑翻转00110↑1Jk 触发器HDL 描述--带时钟使能和异步置位/复位的JK 触发器module JK_FF(CLK,J,K,Q,RS,SET);input CLK,J,K,SET,RS;output Q;reg Q;always @(posedge CLK or negedge RS or negedge SET)beginif(!RS) Q <= 1'b0;else if(!SET) Q <= 1'b1;else下一页继续Jk 触发器HDL 描述--带时钟使能和异步置位/复位的JK 触发器case({J,K})2'b00 : Q <= Q;2'b01 : Q <= 1'b0;2'b10 : Q <= 1'b1;2'b11 : Q <= ~Q;default: Q<= 1'bx;endcase endendmodule该设计保存在本书配套资源\eda_verilog\example6_16目录下时序逻辑电路HDL描述--RS触发器HDL描述RS触发器真值表输入输出R S C Q00↑无变化01↑110↑011↑无变化时序逻辑电路HDL 描述--RS 触发器HDL 描述的例子module rs_ff(input r,input s,input clk,output reg q,output reg qn );always @(*)beginqn <= ~q;end下一页继续时序逻辑电路HDL 描述--RS 触发器HDL 描述的例子always @(posedge clk)begincase({r,s})2'b00: q <= q;2'b01: q <= 1;2'b10: q <= 0;2'b11: q <= q;default: q<=1'bx;endcase endendmodule该设计保存在本书配套资源\eda_verilog\example6_17目录下时序逻辑电路HDL 描述--锁存器HDL 描述锁存器和触发器不同之处，就在于触发方式的不同☐触发器是靠敏感信号的边沿触发；☐锁存器是靠敏感信号的电平触发。

第1章EDA技术概述本章简要介绍EDA技术、EDA工具、FPGA结构原理及EDA的应用情况和发展趋势，其中重点介绍基于EDA的FPGA开发技术的概况。

考虑到本章中出现的一些基本概念和名词有可能涉及较多的基础知识和更深入的EDA基础理论，故对于本章的学习仅要求读者做一般性的了解，无须深入探讨。

因为待读者学习完本教程，并经历了本教材配置的必要实践后，对许多问题就会自然而然地弄明白了。

不过需要强调的是，本章的重要性并不能因此而被低估。

1.1 EDA技术现代电子设计技术的核心已日趋转向基于计算机的电子设计自动化技术，即EDA （Electronic Design Automation）技术。

EDA技术就是依赖功能强大的计算机，在EDA工具软件平台上，对以硬件描述语言（Hardware Description Language，HDL）为系统逻辑描述手段完成的设计文件。

它自动地完成逻辑编译、化简、分割、综合、布局布线以及逻辑优化和仿真测试，直至实现既定的电子线路系统功能。

EDA技术使得设计者的主要工作仅限于利用软件的方式来完成对系统硬件功能的实现，这是电子设计技术的一个巨大进步。

EDA技术在硬件实现方面融合了大规模集成电路制造技术、IC版图设计、ASIC测试和封装以及FPGA/CPLD（Field Programmable Gate Array/Complex Programmable Logic Device）编程下载和自动测试等技术；在计算机辅助工程方面融合了计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试（CAT）、计算机辅助工程（CAE）技术以及多种计算机语言的设计概念；而在现代电子学方面则容纳了更多的内容，如电子线路设计理论、数字信号处理技术、数字系统建模和优化技术等。

因此EDA技术为现代电子理论和设计的表达与实现提供了可能性。

正因为EDA技术丰富的内容及其与电子技术各学科领域的相关性，其发展的历程同大规模集成电路设计技术、计算机辅助工程、可编程逻辑器件，以及电子设计技术和工艺是同步的。

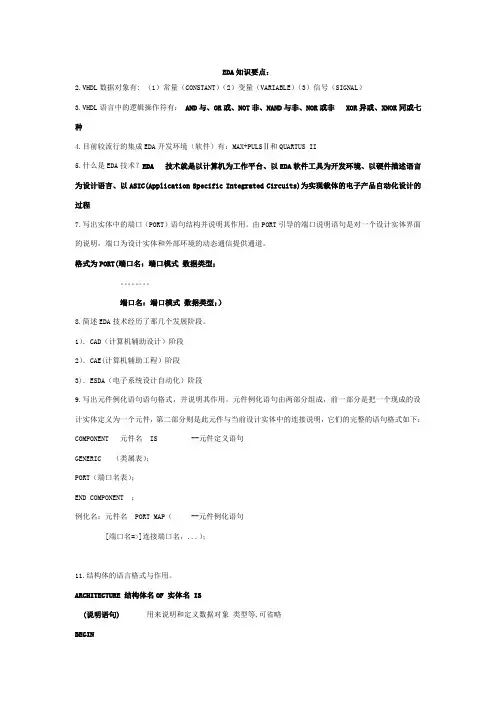

EDA知识要点：2.VHDL数据对象有:（1）常量（CONSTANT）（2）变量（VARIABLE）（3）信号（SIGNAL）3.VHDL语言中的逻辑操作符有： AND与、OR或、NOT非、NAND与非、NOR或非 XOR异或、XNOR同或七种4.目前较流行的集成EDA开发环境（软件）有：MAX+PULSⅡ和QUARTUS II5.什么是EDA技术？EDA 技术就是以计算机为工作平台、以EDA软件工具为开发环境、以硬件描述语言为设计语言、以ASIC(Application Specific Integrated Circuits)为实现载体的电子产品自动化设计的过程7.写出实体中的端口（PORT）语句结构并说明其作用。

由PORT引导的端口说明语句是对一个设计实体界面的说明，端口为设计实体和外部环境的动态通信提供通道。

格式为PORT(端口名：端口模式数据类型；。

端口名：端口模式数据类型；）8.简述EDA技术经历了那几个发展阶段。

1）．CAD（计算机辅助设计）阶段2）．CAE(计算机辅助工程）阶段3)．ESDA（电子系统设计自动化）阶段9.写出元件例化语句语句格式，并说明其作用。

元件例化语句由两部分组成，前一部分是把一个现成的设计实体定义为一个元件，第二部分则是此元件与当前设计实体中的连接说明，它们的完整的语句格式如下：COMPONENT 元件名 IS --元件定义语句GENERIC （类属表）；PORT（端口名表）；END COMPONENT ；例化名：元件名 PORT MAP（ --元件例化语句[端口名=>]连接端口名，...）；11.结构体的语言格式与作用。

ARCHITECTURE 结构体名OF 实体名 IS(说明语句) 用来说明和定义数据对象类型等,可省略BEGIN(功能描述语句) 用来描述内部电路功能的,不可省略END ARCHITECTURE 结构体名；结构体用来描述设计实体的结构或行为，即描述一个实体的功能，把设计实体的输入和输出之间的联系建立起来。

基本数字逻辑单元HDL 描述LOGO数据运算操作主要包含加法操作、减法操作、乘法操作和除法操作，由这四种运算单元和逻辑运算单元一起，可以完成复杂数学运算。

HDL语言中提供了丰富的数据算术操作的运算符。

组合逻辑电路的HDL 描述--数据运算操作HDL 描述加法操作HDL 描述--带进位输入和输出无符号8位加法的例子module v_adders_2(A, B, CI, SUM);input [7:0] A;input [7:0] B;input CI;output [7:0] SUM;assign SUM = A + B + CI;endmodule减法操作HDL 描述--无符号带借位8位减法器的例子module v_adders_8(A, B, BI, RES);input [7:0] A;input [7:0] B;input BI;output [7:0] RES;assign RES = A -B -BI;endmodule乘法操作HDL 描述--8位与4位无符号数相乘的例子module v_multipliers_1(A, B, RES);input [7:0] A;input [3:0] B;output [11:0] RES;assign RES = A * B;endmodule除法操作HDL 描述--无符号8位除法运算的例子module div(input [7:0] numerator,input [7:0] denominator,output [7:0] quotient,output [7:0] remainder);assign quotient=numerator/denominator;assign remainder=numerator % denominator;endmodule数据运算操作HDL 描述--算术逻辑单元HDL 描述前面介绍了加法器和减法器电路的设计。

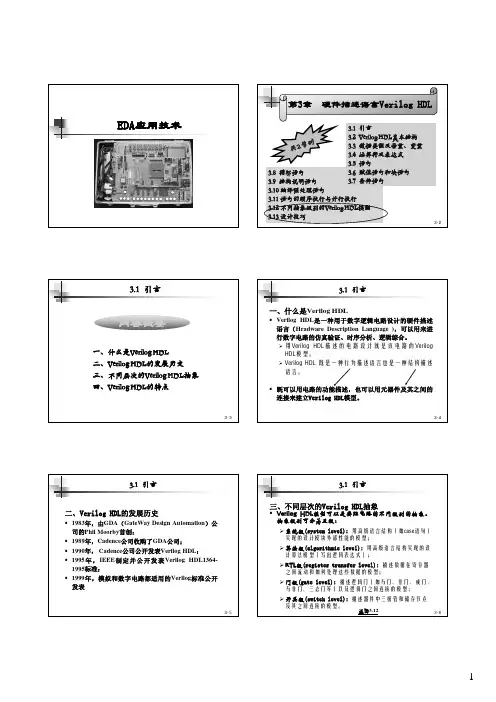

第3章硬件描述语言Verilog HDL EDA应用技术EDA应用技术3.1 引言3.1 引言内容概要3.1 引言 3.1 引言3.1 引言形式化地表示电路的行为和结构；3.2 Verilog HDL基本结构内容概要3.2 Verilog HDL基本结构 3.2 Verilog HDL基本结构3.2 Verilog HDL基本结构 3.2 Verilog HDL基本结构3.2 Verilog HDL基本结构3.2 Verilog HDL基本结构[例3.2.5¾Verilog HDLendmodule声明语句中。

模块是可以进行层次嵌套的。

3.2 Verilog HDL基本结构 3.2 Verilog HDL基本结构3.2 Verilog HDL基本结构 3.2 Verilog HDL基本结构Verilog3.2 Verilog HDL基本结构 3.2 Verilog HDL基本结构3.2 Verilog HDL基本结构Verilog3.2 Verilog HDL基本结构3.2 Verilog HDL基本结构HDL语言描述的“东西”都通过其名字来识别，3.2 Verilog HDL基本结构六、编写Verilog3.2 Verilog HDL基本结构1语汇代码的编写标准3.2 Verilog HDL基本结构1语汇代码的编写标准（续）3.2 Verilog HDL基本结构2综合代码的编写标准3.2 Verilog HDL基本结构（6）描述组合逻辑的always块，一定不能有不完全赋值，即所有输出变2综合代码的编写标准（续1）3.2 Verilog HDL基本结构（10）避免生成不想要的触发器。

2综合代码的编写标准（续2）3.2 Verilog HDL基本结构2综合代码的编写标准（续3）3.2 Verilog HDL基本结构2综合代码的编写标准（续4）3.3 数据类型及常量、变量内容概要3.3 数据类型及常量、变量一、数据类型3.3 数据类型及常量、变量（1）3.3 数据类型及常量、变量8’b1001xxxx8’b1010zzzz3.3 数据类型及常量、变量（3）3.3 数据类型及常量、变量3.3 数据类型及常量、变量（4）parameter常量（符号常量）3.3 数据类型及常量、变量 3.3 数据类型及常量、变量：利用特殊符号“#”3.3 数据类型及常量、变量3.3 数据类型及常量、变量三、变量1. nets型变量定义——输出始终随输入的变化而变化的变量。

基本数字逻辑单元HDL描述任何复杂的数字系统可以用若干基本组合逻辑单元和时序逻辑单元组合来实现。

基本逻辑单元一般分为组合逻辑电路和时序逻辑电路两大类。

这两类基本逻辑电路构成和复杂数字系统设计的基石。

组合逻辑电路的HDL 描述组合逻辑电路的HDL 描述--内容组合逻辑电路是指输出状态只决定于同一时刻各个输入状态的组合，而与先前状态无关的逻辑电路称为组合逻辑电路。

组合逻辑电路主要包括:⏹基本逻辑门⏹编码器⏹译码器⏹数据选择器⏹数据比较器⏹总线缓冲器逻辑门的HDL 描述--基本门电路过程分配描述module g1(o,a,b,c,d);input a,b,c,d;output reg o;always @(a or b or c or d)begino=(~(a&b))|(b&c&d);endendmodule本设计保存在本书配套资源eda_verilog\example6_1目录下逻辑门的HDL 描述--基本门电路连续分配描述module g2(o,a,b,c,d);input a,b,c,d;output o;assign o=(~(a&b))|(b&c&d);endmodule逻辑门的HDL 描述--基本门电路门调用描述module g3(o,a,b,c,d);input a,b,c,d;output o;nand(o1,a,b);and(o2,b,c,d);or(o,o1,o2);endmodule组合逻辑电路的HDL 描述--编码器HDL 描述将某一信息用一组按一定规律排列的二进制代码描述称为编码。

典型的有8421码、BCD 码等。

在使用HDL 语言描述编码器时，通过使用CASE 和IF 语句实现对编码器的描述。

编码器HDL 描述--8/3优先编码器描述的例子module v_priority_encoder_1(sel,code);input [7:0] sel;output [2:0] code;reg [2:0] code;always @(sel)beginif (sel[0]) code = 3'b000;else if (sel[1]) code = 3'b001;else if (sel[2]) code = 3'b010;else if (sel[3]) code = 3'b011;else if (sel[4]) code = 3‘b100;else if (sel[5]) code = 3'b101;else if (sel[6]) code = 3'b110;else if (sel[7]) code = 3'b111;else code = 3'bxxx;endendmodule 本设计保存在本书配套资源eda_verilog\example6_2目录下思考与练习1：优先级的含义？思考与练习2：查看详细描述后的结果，分析（提示：长链路带来延迟，性能降低）组合逻辑电路的HDL 描述--编码器HDL 描述译码器设计译码的过程实际上就是编码过程的逆过程,即将一组按一定规律排列的二进制数还原为原始的信息。

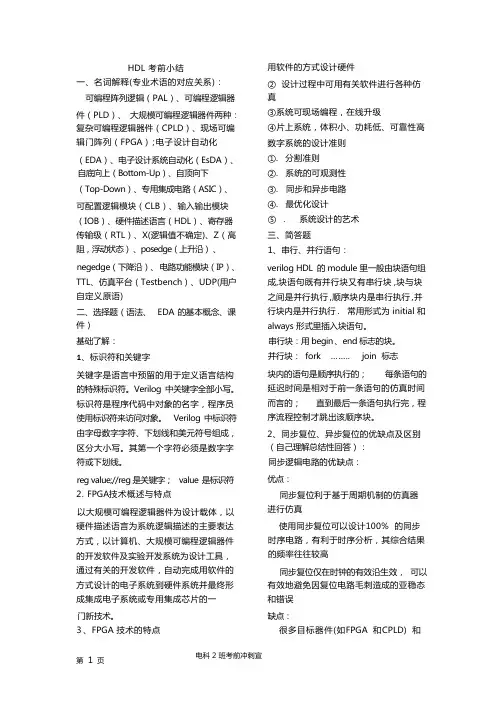

HDL 考前小结一、名词解释(专业术语的对应关系)：可编程阵列逻辑（PAL）、可编程逻辑器件（PLD）、大规模可编程逻辑器件两种：复杂可编程逻辑器件（CPLD）、现场可编辑门阵列（FPGA）；电子设计自动化（EDA）、电子设计系统自动化（EsDA）、自底向上（Bottom-Up）、自顶向下（Top-Down）、专用集成电路（ASIC）、可配置逻辑模块（CLB）、输入输出模块（IOB）、硬件描述语言（HDL）、寄存器传输级（RTL）、X(逻辑值不确定)、Z（高阻，浮动状态）、posedge（上升沿）、negedge（下降沿）、电路功能模块（IP）、TTL、仿真平台（Testbench）、UDP(用户自定义原语)二、选择题（语法、 EDA 的基本概念、课件）基础了解：1、标识符和关键字关键字是语言中预留的用于定义语言结构的特殊标识符。

Verilog 中关键字全部小写。

标识符是程序代码中对象的名字，程序员使用标识符来访问对象。

Verilog 中标识符由字母数字字符、下划线和美元符号组成，区分大小写。

其第一个字符必须是数字字符或下划线。

reg value;//reg 是关键字； value 是标识符2. FPGA技术概述与特点以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计的电子系统到硬件系统并最终形成集成电子系统或专用集成芯片的一门新技术。

3 、FPGA 技术的特点用软件的方式设计硬件②设计过程中可用有关软件进行各种仿真③系统可现场编程，在线升级④片上系统，体积小、功耗低、可靠性高数字系统的设计准则①.分割准则②.系统的可观测性③.同步和异步电路④.最优化设计⑤ . 系统设计的艺术三、简答题1、串行、并行语句：verilog HDL 的 module 里一般由块语句组成,块语句既有并行块又有串行块 ,块与块之间是并行执行 ,顺序块内是串行执行,并行块内是并行执行 . 常用形式为 initial 和always 形式里插入块语句。

可编程逻辑器件与EDA技术学习报告院系：自动化工程学院电子学系专业：电子信息科学与技术班级： 2009级2班姓名：何伍健2011年7月2日一、EDA技术概述1.1EDA技术及其发展20世纪70年代，在集成电路整理方面，双极工艺，MOS工艺已得到广泛的应用；20世纪80年代，集成电路设计进入了CMOS（互补场效应管）时代；20世纪90年代，集成电路设计工艺进入了超深亚微米阶段；21世纪，全方面进入了EDA时代。

1.2EDA技术实现目标1．可编程逻辑器件2．半定制或全定制ASIC（1）门阵列ASIC（2）标准单元ASIC3.混合ASIC1.3 硬件描述语言Verilog HDL1.VHDL2.Verilog HDL3.SystemVerilog和System C1.4 其他常用HDLVHDL与Verilog相比，有下列优势：1.语法比Verilog严谨，通过EDA工具自动语法检查，易排除许多设计中的疏忽；2.有很好的行为级描述能力和一定的系统级描述能力，而Verilog建模时，行为与系统级抽象及相关描述能力不及VHDL。

与Verilog相比，有下列不足：1.VHDL代码较冗长，在相同逻辑功能描述时，Verilog的代码比VHDL少许多；2.VHDL对数据类型匹配要求过于严格，初学时会感到不是很方便，编程耗时也较多；而Verilog支持自动类型转换，初学者容易入门；3.VHDL对版图级，管子级这些较为低层的描述级别，几乎不支持，无法直接用于集成电路低层建模。

SystemVerilog主要定位于集成电路的实现和验证流程，并为系统级设计流程提供了强大的链接能力。

System C是C++语言的硬件描述扩展，主要用于ESL（电子系统级）建模与验证。

1.5HDL综合1.从自然语言转换到Verilog HDL语言算法表述，即自然语言综合；2.从算法表述转换到寄存器输出级表述，即行为综合；3.从RTL级表述转换到逻辑门的表述，即逻辑综合；4.从逻辑门表述转换到版图级表述，或转换到FPGA的配置网标文件，可称为版图综合或结构综合。

1.EDA技术是20世纪后期，伴随着微电子技术、大规模集成电路制造技术、计算机辅助工程、可编程逻辑器件以及电子设计技术和工艺的发展而同步发展形成的一门综合性的技术与学科。

2在EDA工具软件平台上，自动完成从软件方式描述的数字系统到硬件系统的逻辑化简、逻辑分割、逻辑综合、结构综合（布局布线）、逻辑优化和仿真测试等功能，随之完成对于特定目标芯片的适配、逻辑映射、编程下载等工作，直至硬件实现整个数字系统3.综合是将高层次上描述的电子系统转换为低层次上描述的电子系统，以便于系统的具体硬件实现综合器是能自动将高层次的表述（系统级、行为级）转化为低层次的表述（门级、结构级）的计算机程序4.设计输入的方式有原理图、硬件描述语言、状态图以及波形图5.按照仿真的电路描述级别的不同，HDL仿真器可以完成：系统级仿真，行为级仿真，RTL级仿真，门级（时序）仿真。

按照仿真是否考虑硬件延时分类，可以分为：功能仿真和时序仿真。

仿真器可分为基于元件（逻辑门）仿真器和基于HDL语言的仿真器6. IP核是知识产权核或知识产权模块，在EDA技术中具有十分重要的地位。

半导体产业的IP定义为用于ASIC或FPGA中的预先设计好的电路功能模块。

IP分为软IP、固IP和硬IP。

7.可编程逻辑器件PLD是一种通过用户编程或配置实现所需逻辑功能的逻辑器件，也就是说用户可以根据自己的需求，通过EDA开发技术对其硬件结构和工作方式进行重构，重新设计其逻辑功能8.两种可编程逻辑结构是基于与-或阵列可编程结构（乘积项逻辑可编程结构）、基于SRAM查找表的可编程逻辑结构9.PLD按集成度分类：简单PLD、复杂PLD；按结构分类：基于“与-或”阵列结构的器件、基于查找表结构的器件；从编程工艺上分类：熔丝型、反熔丝型、EPROM型、EEPROM型、SRAM型、Flash型10.四种简单逻辑器件：PROM中固定的与阵列，可编程或阵列；PLA是与阵列、或阵列都可编程；PAL中或阵列固定，与阵列可编程；GAL是或阵列、与阵列都可编程，输入部分增加了输出逻辑同单元（OLMC）11.CPLD的组成结构：逻辑阵列块（由逻辑宏单元构成）、扩展乘积项（共享和并联）、可编程连线阵列、I/O控制块12.FPGA的组成结构：逻辑阵列块LAB（由多个逻辑宏单元构成）、嵌入式存储器块、嵌入式硬件乘法器、I/O单元和PLL等模块13.Verilog的端口模式有三种：输入端口、输出端口、双向端口，对应的端口定义关键词分别是：input、output、inout14.Verilog中常用有两种变量：寄存器型变量（用reg定义）、网线型变量（用wire定义）15.Verilog有两种赋值方式：阻塞式赋值（=）、非阻塞式赋值（<=）16.Verilog有四种循环语句：for语句、repeat语句、while语句、forever语句17.Verilog的描述风格：RTL描述、数据流描述、行为描述、结构描述18.从状态机的信号输出方式上分，有Mealy型和Moore型两种状态机；从状态机的描述结构上分，有单过程状态机和多过程状态机；从状态机表达方式上分，有符号化状态机和确定状态编码的状态机；从状态机编码方式上分，有顺序编码状态机、一位热码编码状态机或其他编码方式状态机。

1、一个完整的VerilogHDL设计模块包括：端口定义、I/O声明、信号类型声明和功能描述4个部分。

2、Verilog模块可以分为两种类型：一种是为了让模块最终能生成电路的结构，另一种只是为了测试所设计电路的逻辑功能是否正确。

3、VerilogHDL的数字可以用二进制、十进制、八进制和十六进制4种不同数制来表示。

4、在Verilog HDL中还存在两种特殊的取值，高阻态(Z或者z)和不定态(X或者x)5、Verilog HDL模块的I/O声明用来声明模块端口定义中各端口数据流动方向，包括输入(input)、输出(output)和双向(inout)。

6、在VerilogHDL中，行为描述包括系统级(System Level)、算法级(Algorithm Level)和寄存器传输级(RTL：RegisterTransferLevel)种抽象级别。

7、在VerilogHDL中，使用posedge 关键字声明事件是由输入信号的上升沿触发的；使用negedge 关键字声明事件是由输入信号的下降沿触发的。

8、对综合而言，Verilog HDL的wire型变量的取值可以是0 、1 、x 和z 。

9、如果VerilogHDL操作符的操作数只有1个，称为单目操作：如果操作符的操作数有2个，称为双目操作；如果操作符的操作数有3个，称为三目操作。

10、在Verilog HDL中，语句“always@(negedge clk)”表示模块的事件是由clk的下降沿触发的。

11、Verilog HDL中，register型变量有reg、integer、rea和time4种。

13、VerilogHDL的非阻塞赋值语句中，赋值号是<= ，赋值变量必须是reg 型变量。

14、Verilog HDL是一种硬件描述语言，用于从算法级、门级到开关级的多种抽象设计层次的数字系统建模。

15、Modelsim运行方式有4种: 用户图形界面模式、交互式命令行模式、Tcl和宏模式、批处理模式16、线网型(net)的变量可以理解为实际电路中的导线，通常用于表示结构实体之间的物理连接17、Verilog HDL有两种为变量赋值的方法，一种叫做连续赋值，另一种叫做过程赋值，过程赋值又分为阻塞赋值和非阻塞赋值两种18、系统任务和函数对描述数字电路系统没有帮助，它们的作用是控制和监测仿真过程的进行1、简述自顶向下的设计指思想答：自顶向下的设计指的是将一个大规模的数字电路系统从功能上化为若干个不相交的子模块，每个子模块又可以根据需要在功能上化为若干个二级子模块，依此类推，直到功能模块小到比较容易实现为止2、简述使用always描述组合逻辑电路的规则答：在描述组合逻辑电路时，always在使用上有以下几个特点(或者说是规则)：1)在敏感列表中使用电平敏感事件，不要使用边沿敏感。

第一章概述1.1EDA技术EDA(Electronic Design Automation)电子设计自动化EDA技术在硬件方面融合了…FPGA(field programmable gate array)现场可编程门阵列、CPLD(complex programmable logic device)可编程逻辑器件、编程下载技术、自动测试技术。

1.2硬件描述语言VHDL的英文全名是VHSIC(Very High Speed Integrated Circuit)Hardware Description Language.与Verilog相比，VHDL的优势：（1）语法比Verilog严谨，通过EDA工具自动语法检查，易排除许多设计中的疏忽。

（2）有很好的行为级描述能力和一定的系统级描述能力，而Verilog建模时，行为与系统级抽象及相关描述能力不及VHDL。

与Verilog相比，VHDL的不足：（1）VHDL代码比较冗长，在相同逻辑功能描述时，Verilog的代码比VHDL少许多。

（2）VHDL对数据类型匹配要求过于严格，初学时会感到不是很方便，变成耗时也较多；而Verilog支持自动类型转换，初学者容易入门。

（3）VHDL对版图级、管子级这些较为底层的描述级别，几乎不支持，无法直接用于集成电路底层建模。

1.4HDL综合（理解）综合（Synthesis），定义：把抽象的实体结合成单个或统一的实体。

综合环节：（1）从自然语言转换到VHDL语言算法标书，即自然语言综合。

（2）从算法标书转换到寄存器传输级（Register Transport Level,RTL）的表述，即从行为域到结构域的综合，即行为综合。

（3）从RTL级表述转换到逻辑门（包括触发器）的表述，即逻辑综合。

（4）从逻辑门表述转换到版图级表述（ASIC设计），或转换到FPGA的配置网表文件，可称为版图综合或结构综合。

显然综合器是能自动将一种设计表述形式下那向另一种设计表述形式转换的计算机程序，或协助进行手工转化程序。
