孔板流量计

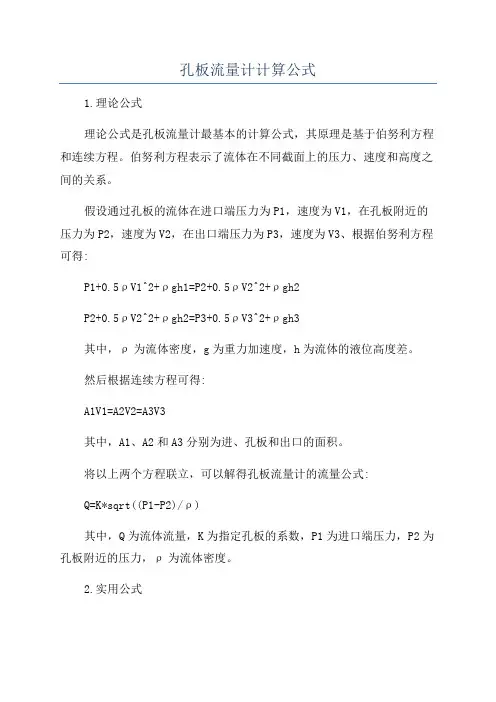

孔板流量计计算公式1.理论公式理论公式是孔板流量计最基本的计算公式，其原理是基于伯努利方程和连续方程。

伯努利方程表示了流体在不同截面上的压力、速度和高度之间的关系。

假设通过孔板的流体在进口端压力为P1，速度为V1，在孔板附近的压力为P2，速度为V2，在出口端压力为P3，速度为V3、根据伯努利方程可得:P1+0.5ρV1^2+ρgh1=P2+0.5ρV2^2+ρgh2P2+0.5ρV2^2+ρgh2=P3+0.5ρV3^2+ρgh3其中，ρ为流体密度，g为重力加速度，h为流体的液位高度差。

然后根据连续方程可得:A1V1=A2V2=A3V3其中，A1、A2和A3分别为进、孔板和出口的面积。

将以上两个方程联立，可以解得孔板流量计的流量公式:Q=K*sqrt((P1-P2)/ρ)其中，Q为流体流量，K为指定孔板的系数，P1为进口端压力，P2为孔板附近的压力，ρ为流体密度。

2.实用公式实用公式是根据实际使用中的经验数据和试验结果推导得出的，相对于理论公式更加简化，但准确度稍低。

实用公式通常有两种形式，一种适用于气体，一种适用于液体。

气体的实用公式为:Q=Cd*A2*sqrt((P1-P2)/ρ)液体的实用公式为:Q=Cd*A2*sqrt((P1-P2)/ρ) * sqrt((1-(A2/A1)^2)^3)其中，Q为流体流量，Cd为修正系数，A1为进口的面积，A2为孔板的面积，ρ为流体密度，P1为进口端压力，P2为孔板附近的压力。

需要注意的是，实用公式中的修正系数Cd会根据具体孔板的结构和流体的性质而有所不同，因此在实际使用中需要根据相关经验数据或者试验结果进行修正。

同时，孔板的设计和制造质量也会对测量结果产生影响，因此在选用孔板流量计时需要选择合适的类型和规格。

综上所述，孔板流量计的计算公式有理论公式和实用公式两种。

理论公式基于伯努利方程和连续方程，标准化严格，准确度较高；实用公式是根据经验数据和试验结果推导得出的，使用更加简单灵活，但准确度稍低。

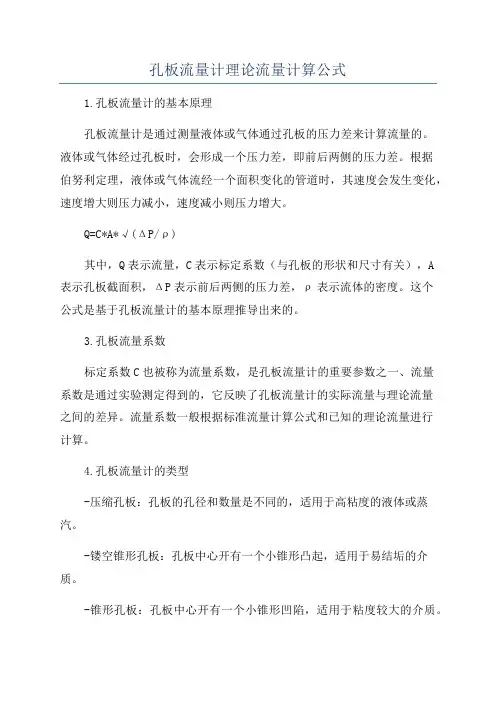

孔板流量计理论流量计算公式1.孔板流量计的基本原理孔板流量计是通过测量液体或气体通过孔板的压力差来计算流量的。

液体或气体经过孔板时，会形成一个压力差，即前后两侧的压力差。

根据伯努利定理，液体或气体流经一个面积变化的管道时，其速度会发生变化，速度增大则压力减小，速度减小则压力增大。

Q=C*A*√(ΔP/ρ)其中，Q表示流量，C表示标定系数（与孔板的形状和尺寸有关），A表示孔板截面积，ΔP表示前后两侧的压力差，ρ表示流体的密度。

这个公式是基于孔板流量计的基本原理推导出来的。

3.孔板流量系数标定系数C也被称为流量系数，是孔板流量计的重要参数之一、流量系数是通过实验测定得到的，它反映了孔板流量计的实际流量与理论流量之间的差异。

流量系数一般根据标准流量计算公式和已知的理论流量进行计算。

4.孔板流量计的类型-压缩孔板：孔板的孔径和数量是不同的，适用于高粘度的液体或蒸汽。

-镂空锥形孔板：孔板中心开有一个小锥形凸起，适用于易结垢的介质。

-锥形孔板：孔板中心开有一个小锥形凹陷，适用于粘度较大的介质。

-改进型圆形孔板：尺寸和形状有改进，适用于流量要求较高的介质。

5.使用注意事项在使用孔板流量计时需要注意以下几点：-安装位置：要选择合适的安装位置，保证流体能够稳定地经过孔板。

-温度和压力范围：要根据介质的温度和压力选择合适的孔板材质和尺寸。

-管道安装：要保证孔板与管道之间的连接紧密，防止漏气或漏液。

-定期检修：定期检修孔板流量计，清除孔板上的附着物，确保测量的准确性。

总结：孔板流量计是一种常用的差压式流量计，根据孔板上的压力差可以计算出流体的流量。

其计算公式为Q=C*A*√(ΔP/ρ)，其中C为流量系数，A为孔板截面积，ΔP为前后两侧的压力差，ρ为流体的密度。

在使用孔板流量计时需要注意安装位置、温度和压力范围，以及定期检修清洁孔板。

孔板流量计标准孔板流量计是一种常用的流量测量仪表，广泛应用于石油、化工、冶金、电力等行业的流体测量领域。

孔板流量计的准确性和可靠性对生产过程的稳定运行至关重要，因此有必要对孔板流量计的标准进行详细了解和掌握。

首先，孔板流量计的标准主要包括结构标准、材质标准、安装标准、精度标准和检定标准等方面。

在结构标准方面，孔板流量计应符合国家标准GB/T2624-2010的相关规定，包括孔板的形状、尺寸、孔径大小和孔板与管道的连接方式等。

在材质标准方面，孔板流量计的材质应符合GB/T1220-2007的材料标准，以确保其耐腐蚀、耐磨损和耐高温的性能。

在安装标准方面，孔板流量计的安装位置、安装方式和安装要求应符合GB/T2624-2010的相关规定，以确保其测量的准确性和稳定性。

在精度标准方面，孔板流量计的测量精度应符合JJG1029-2007的相关规定，以确保其在不同工况下的测量精度和稳定性。

在检定标准方面，孔板流量计的检定应符合JJG1029-2007的相关规定，以确保其在使用过程中的准确性和可靠性。

其次，孔板流量计的标准化管理对于企业生产的质量控制和成本控制具有重要意义。

通过严格执行孔板流量计的标准化管理，可以提高生产过程的稳定性和可靠性，减少因测量误差带来的生产损失，降低企业的生产成本，提高企业的经济效益。

因此，企业应加强对孔板流量计的标准化管理，制定相关的管理制度和操作规程，加强对孔板流量计的日常维护和定期检定，确保孔板流量计始终处于良好的工作状态。

最后，孔板流量计的标准化应与国际接轨，与国际先进水平保持一致。

随着全球化的发展，国际间的贸易和合作日益频繁，孔板流量计作为一种重要的流量测量仪表，其标准化管理应与国际接轨，与国际先进水平保持一致，以满足国际市场的需求，提升企业的竞争力。

综上所述，孔板流量计的标准化管理对于企业的生产运行和市场竞争具有重要意义。

企业应加强对孔板流量计的标准化管理，确保其符合国家标准和国际标准，提高生产过程的稳定性和可靠性，降低生产成本，提高经济效益。

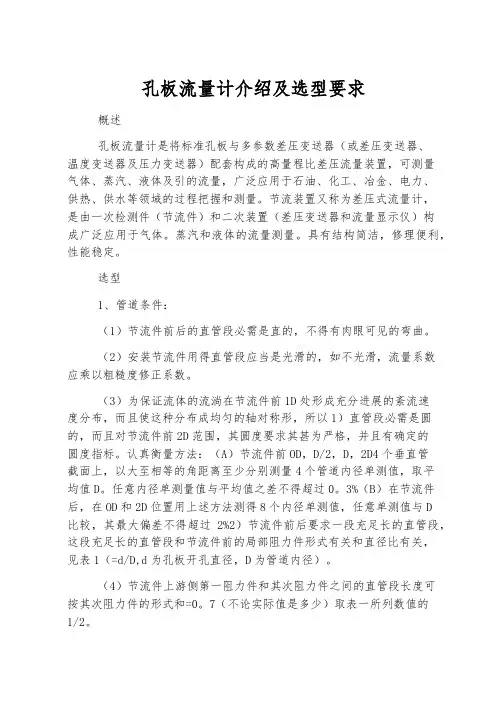

孔板流量计介绍及选型要求概述孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程把握和测量。

节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。

蒸汽和液体的流量测量。

具有结构简洁，修理便利，性能稳定。

选型1、管道条件：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。

（3）为保证流体的流淌在节流件前1D处形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必需是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有确定的圆度指标。

认真衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。

任意内径单测量值与平均值之差不得超过0。

3%（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过2%2）节流件前后要求一段充足长的直管段，这段充足长的直管段和节流件前的局部阻力件形式有关和直径比有关，见表1（=d/D,d为孔板开孔直径，D为管道内径）。

（4）节流件上游侧第一阻力件和其次阻力件之间的直管段长度可按其次阻力件的形式和=0。

7（不论实际值是多少）取表一所列数值的1/2。

（5）节流件上游侧为放开空间或直径2D大容器时，则放开空间或大容器与节流件之间的直管长不得小于30D（15D）若节流件和放开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的最小直管段长1外，从放开空间到节流件之间的直管段总长也不得小于30D（15D）。

节流件上下游侧的最小直管段长度表1节流件上游侧局部阴力件形式和最小直管段长度L注：1、上表只对标准节流装置而言，对特别节流装置可供参考2、列数系为管内径D的倍数。

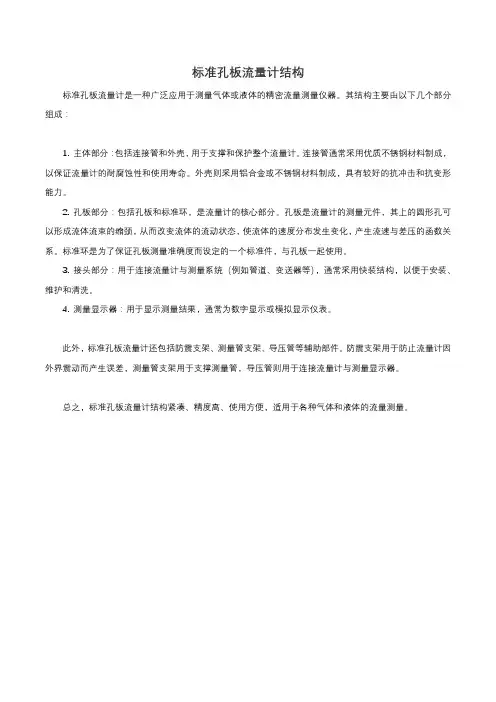

标准孔板流量计结构
标准孔板流量计是一种广泛应用于测量气体或液体的精密流量测量仪器。

其结构主要由以下几个部分组成：
1. 主体部分：包括连接管和外壳，用于支撑和保护整个流量计。

连接管通常采用优质不锈钢材料制成，以保证流量计的耐腐蚀性和使用寿命。

外壳则采用铝合金或不锈钢材料制成，具有较好的抗冲击和抗变形能力。

2. 孔板部分：包括孔板和标准环，是流量计的核心部分。

孔板是流量计的测量元件，其上的圆形孔可以形成流体流束的缩颈，从而改变流体的流动状态，使流体的速度分布发生变化，产生流速与差压的函数关系。

标准环是为了保证孔板测量准确度而设定的一个标准件，与孔板一起使用。

3. 接头部分：用于连接流量计与测量系统（例如管道、变送器等），通常采用快装结构，以便于安装、维护和清洗。

4. 测量显示器：用于显示测量结果，通常为数字显示或模拟显示仪表。

此外，标准孔板流量计还包括防震支架、测量管支架、导压管等辅助部件。

防震支架用于防止流量计因外界震动而产生误差，测量管支架用于支撑测量管，导压管则用于连接流量计与测量显示器。

总之，标准孔板流量计结构紧凑、精度高、使用方便，适用于各种气体和液体的流量测量。

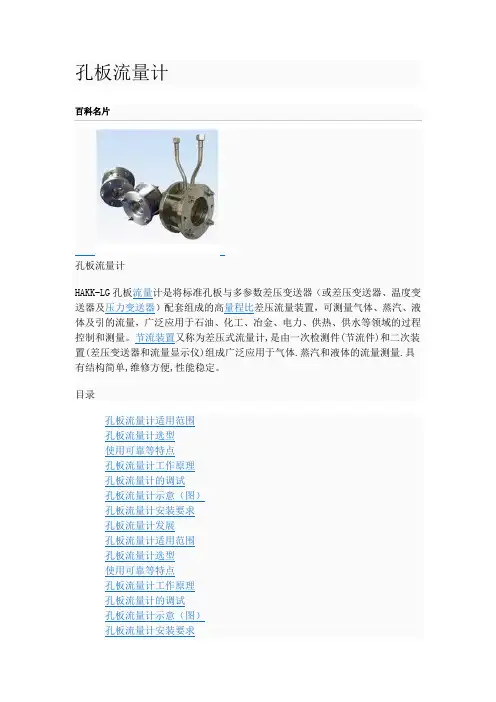

孔板流量计编辑本段使用可靠等特点.孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流点击此处添加图片说明装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06编辑本段孔板流量计工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

其基本公式如下：c－流出系数无量纲d－工作条件下节流件的节流孔或喉部直径D－工作条件下上游管道内径qm－质量流量Kg/sqv－体积流量m&sup3;/s&szlig;－直径比d/D 无量纲流体的密度Kg/m&sup3;可膨胀性系数无量纲孔板流量计结构节流装置组成节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置：环室、取压法兰、夹持环、导压管等测量管孔板流量计的安装要求：对直管段的要求一般是是前10D后5D，因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。

孔板流量计特点▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

▲孔板计算采用国际标准与加工▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。

▲标准型节流装置无须实流校准，即可投用。

▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

智能型特点▲采用进口单晶硅智能差压传感器▲高精度，完善的自诊断功能▲智能孔板流量计其量程可自编程调整。

▲可同时显示累计流量、瞬时流量、压力、温度。

▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。

▲配有多种通讯接口▲稳定性高▲量程范围宽、大于10：1智能型技术指标▲高精度：±0.075%▲高稳定性：优于0.1%FS/年▲高静压：40MPa▲连续工作5年不需调校▲可忽略温度、静压影响▲抗高过压孔板流量计结构节流装置组成节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置：环室、取压法兰、夹持环、导压管等连接法兰（国家标准、各种标准及其它设计部门的法兰）、紧固件。

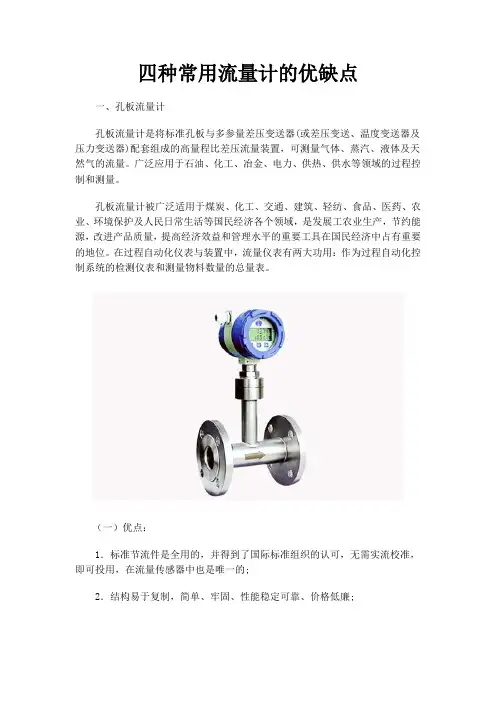

四种常用流量计的优缺点一、孔板流量计孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。

广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

（一）优点：1．标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量传感器中也是唯一的;2．结构易于复制，简单、牢固、性能稳定可靠、价格低廉;3．应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量;4．检测件和差压显示仪表可分开不同厂家生产，便与专业化规模生产。

（二）缺点：1．测量的重复性、精确度在流量传感器中属于中等水平，由于众多因素的影响错综复杂，精确度难于提高;2．范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1;3．有较长的直管段长度要求，一般难于满足。

尤其对较大管径，问题更加突出;4．压力损失大;5．孔板以内孔锐角线来保证精度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次;6．采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。

二、容积式流量计容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。

它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

容积式流量计按其测量元件分类，可分为椭圆齿轮流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封转筒式流量计、湿式气量计及膜式气量计等。

孔板流量计和楔形流量计优缺点、安装注意事项与应用范围（变压差型流量测量仪表）孔板流量计与楔形流量计同属于压差测流量，而不易被脏污介质堵死，更适合粘稠、杂质、高温等各种状况的楔形流量计在维护方面优势明显。

孔板流量计、楔形流量计属于恒截面，变压差型流量计。

孔板流量计，就是在管道内部加装一个中间开孔的圆板，然后测量蒸汽在孔板前后的压力差，经过计算换算出蒸汽的流量。

因为蒸汽的流速在节流件处（孔板）形成局部收缩，静压力降低，流速增加，于是在节流件前后便产生了压差。

根据流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律），流量的大小与差压的大小存在一定的比例关系：M2∝ΔP。

式中，M 为流量；ΔP 为差压。

通过引压管将差压信号引入差压变送器，差压变送器将差压信号送入流量积算仪，积算仪将差压信号换算成流量信号。

同时通过温度和压力传感器测出蒸汽的温度和压力，积算仪根据当时的温度和压力计算出补偿后的流量。

楔形流量计是流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出，送至差压变送器转变为电信号输出，再经经专用智能流量积算仪运算后，即可获知流量值。

孔板、楔形流量计不一样的特点。

为什么选择孔板流量计？孔板流量计的优点:▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长；▲适用于较大口径管道的计量（目前口径大于DN 600 mm 的流量计一般只能选用孔板）；▲经久耐用；▲标定全面；▲价格便宜。

孔板流量计的缺点：▲对节流装置、引压管、冷凝罐安装要求很高，安装较为复杂。

▲孔板流量计整体校验比较困难，目前只能对差压传感器、压力传感器、温度传感器单独进行校验，整体的精度难于确保。

▲孔板的结构决定了流体流经孔板时流体的静压明显减小，流速显着加大，造成流体冲刷孔板严重，侵蚀孔板中心的锐口金属边缘，致使孔板精度不断下降。

液化气、丙烯等易气化的液体流量测量中，流体物理形态的改变造成孔板侵蚀更加严重。

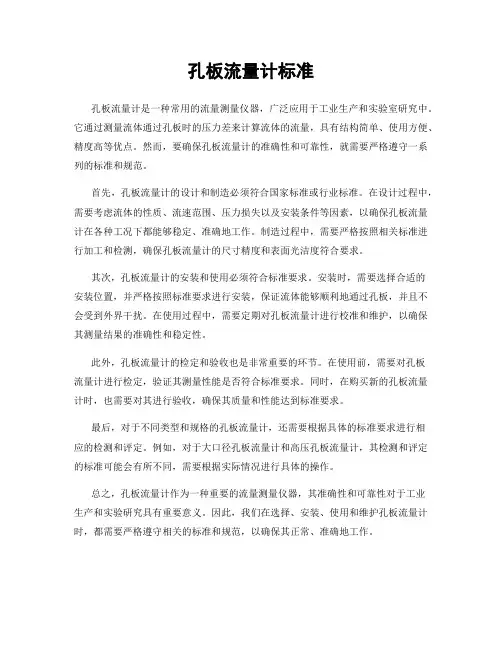

孔板流量计标准
孔板流量计是一种常用的流量测量仪器，广泛应用于工业生产和实验室研究中。

它通过测量流体通过孔板时的压力差来计算流体的流量，具有结构简单、使用方便、精度高等优点。

然而，要确保孔板流量计的准确性和可靠性，就需要严格遵守一系列的标准和规范。

首先，孔板流量计的设计和制造必须符合国家标准或行业标准。

在设计过程中，需要考虑流体的性质、流速范围、压力损失以及安装条件等因素，以确保孔板流量计在各种工况下都能够稳定、准确地工作。

制造过程中，需要严格按照相关标准进行加工和检测，确保孔板流量计的尺寸精度和表面光洁度符合要求。

其次，孔板流量计的安装和使用必须符合标准要求。

安装时，需要选择合适的
安装位置，并严格按照标准要求进行安装，保证流体能够顺利地通过孔板，并且不会受到外界干扰。

在使用过程中，需要定期对孔板流量计进行校准和维护，以确保其测量结果的准确性和稳定性。

此外，孔板流量计的检定和验收也是非常重要的环节。

在使用前，需要对孔板
流量计进行检定，验证其测量性能是否符合标准要求。

同时，在购买新的孔板流量计时，也需要对其进行验收，确保其质量和性能达到标准要求。

最后，对于不同类型和规格的孔板流量计，还需要根据具体的标准要求进行相
应的检测和评定。

例如，对于大口径孔板流量计和高压孔板流量计，其检测和评定的标准可能会有所不同，需要根据实际情况进行具体的操作。

总之，孔板流量计作为一种重要的流量测量仪器，其准确性和可靠性对于工业
生产和实验研究具有重要意义。

因此，我们在选择、安装、使用和维护孔板流量计时，都需要严格遵守相关的标准和规范，以确保其正常、准确地工作。

标准孔板流量
标准孔板流量计是一种用于测量液体、气体或蒸汽流量的流量计。

它是通过在
管道中安装一个孔板来创建压力差，并通过测量这个压力差来确定流体的流量。

标准孔板流量计具有结构简单、成本低廉、维护方便等优点，在工业生产中得到了广泛的应用。

首先，标准孔板流量计的工作原理是通过在管道中设置一个孔板，当流体通过
孔板时，会产生压力差。

这个压力差与流体的流速成正比，通过测量这个压力差，可以确定流体的流量。

标准孔板流量计的测量精度高，适用于各种液体、气体和蒸汽的测量。

其次，标准孔板流量计的优点之一是结构简单，安装方便。

孔板流量计的结构
非常简单，由一个孔板和两个法兰组成，安装和维护都非常方便。

另外，由于孔板流量计没有移动部件，因此具有较长的使用寿命。

此外，标准孔板流量计的测量范围广。

它适用于各种液体、气体和蒸汽的测量，可以满足不同工况下的流量测量需求。

而且，孔板流量计的测量精度高，稳定性好，可以满足工业生产对流量测量精度的要求。

最后，标准孔板流量计在工业生产中得到了广泛的应用。

它被广泛应用于石油
化工、化肥、冶金、电力、供热、供水等行业，用于测量各种液体、气体和蒸汽的流量。

标准孔板流量计的应用范围广，使用效果好，受到了用户的一致好评。

总之，标准孔板流量计具有结构简单、成本低廉、维护方便、测量范围广、测
量精度高等优点，在工业生产中得到了广泛的应用。

随着工业自动化水平的不断提高，标准孔板流量计将会得到更加广泛的应用，为工业生产提供更加精准的流量测量。

孔板流量计计算公式简易版孔板流量计是一种常用的流量测量仪器，通过孔板上的孔洞来测量流体的流速和流量。

它的工作原理是根据孔板上的孔洞对流体进行限制，从而产生压力差，通过测量压力差来计算流体的流量。

在使用孔板流量计时，我们需要根据流体的性质和流速来选择合适的孔板尺寸和安装位置，以确保测量的准确性。

孔板流量计的计算公式是根据伯努利方程和连续方程推导而来的，它可以用来计算流体在孔板上的压力差和流量。

下面我们将介绍孔板流量计的计算公式及其简化版。

首先，我们来看一下孔板流量计的基本原理。

当流体通过孔板时，孔板上会产生压力差，即上游侧的静压和下游侧的静压之差。

根据伯努利方程，可以得到孔板上的压力差公式如下：ΔP = ρ (V^2 / 2)。

其中，ΔP为孔板上的压力差，ρ为流体的密度，V为流体的流速。

这个公式告诉我们，孔板上的压力差与流体的密度和流速成正比。

另外，根据连续方程，可以得到流体在孔板上的流量公式如下：Q = A V。

其中，Q为流体的流量，A为孔板的截面积，V为流体的流速。

这个公式告诉我们，流体的流量与孔板的截面积和流速成正比。

综合上述两个公式，我们可以得到孔板流量计的计算公式如下：Q = C A sqrt(2 ΔP / ρ)。

其中，Q为流体的流量，C为流量系数（取决于孔板的形状和尺寸），A为孔板的截面积，ΔP为孔板上的压力差，ρ为流体的密度。

上述公式是孔板流量计的基本计算公式，它可以用来计算流体在孔板上的流量。

但是，在实际应用中，由于流体的性质和流速的变化，我们可能需要对上述公式进行一些简化处理，以便更好地适用于实际情况。

首先，我们可以将流量系数C和孔板的截面积A合并成一个常数K，即：K = C A。

这样，孔板流量计的计算公式可以简化为：Q = K sqrt(2 ΔP / ρ)。

这个简化版的计算公式在实际应用中更为方便，因为它不需要考虑流量系数C和孔板截面积A的具体数值，而是将它们合并成一个常数K。

煤油孔板流量计计算参数1.孔板的类型和尺寸：煤油孔板主要有标准孔板和压缩孔板两种类型，它们的尺寸和设计参数有所不同。

标准孔板一般采用ISO5167标准，尺寸从DN15到DN1200，压缩孔板一般采用GB/T2624标准，尺寸从DN20到DN2000。

2.排气孔和压力孔的尺寸和位置：煤油在流量计中可能存在气体和水分，因此需要设置排气孔和压力孔。

这些孔的尺寸和位置需要根据实际情况来确定，以确保流量计的正常工作。

3.进口和出口段长：煤油孔板流量计需要一定长度的导管段来确保流体流向孔板时的稳定性。

一般来说，进口段长度应大于等于16倍孔板厚度，出口段长度应大于等于8倍孔板厚度。

4. 孔板的参数计算：煤油孔板的流量计算需要根据具体的孔板类型和尺寸来进行。

对于标准孔板，可以使用ISO 5167标准中的公式进行计算，其中包括了孔板压降系数、β系数（孔内径与管径之比）、Reynolds数等参数。

对于压缩孔板，可以使用GB/T 2624标准中的公式进行计算，其中包括了孔板流量系数、管径修正系数等参数。

5.流量计量范围选择：根据实际需要，选择合适的流量计量范围。

一般来说，流量计量范围应该在预期流量的30%到90%之间，并且应该考虑流量计的最小测量精度。

总结起来，煤油孔板流量计的计算参数主要包括孔板的类型和尺寸、排气孔和压力孔的尺寸和位置、进口和出口段长、孔板的参数计算以及流量计量范围选择。

在进行这些参数的计算时，需要根据具体的应用要求和实际情况来确定，以确保流量计的精度和可靠性。

同时，在实际使用中，还需要定期进行校准和维护，以确保流量计的正常工作。

孔板流量计孔板流量计系统，带密度补偿带密度补偿的孔板流量计站部件描述差压式流量计1概述差压式流量计(以下简称DPF或流量计)是根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。

DPF由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。

通常以检测件的型式对DPF分类，如孔扳流量计、文丘里管流量计及均速管流量计等。

二次装置为各种机械、电子、机电一体式差压计，差压变送器和流量显示及计算仪表，它已发展为三化(系列化、通用化及标准化)程度很高的种类规格庞杂的一大类仪表。

差压计既可用于测量流量参数，也可测量其他参数(如压力、物位、密度等)。

DPF按其检测件的作用原理可分为节流式、动压头式、水力阻力式、离心式、动压增益式和射流式等几大类，其中以节流式和动压头式应用最为广泛。

节流式DPF的检测件按其标准化程度分为标准型和非标准型两大类。

所谓标准节流装置是指按照标准文件设计、制造、安装和使用，无须经实流校准即可确定其流量值并估算流量测量误差，非标准节流装置是成熟程度较差，尚未列入标准文件中的检测件。

标准型节流式DPF的发展经过漫长的过程，早在20世纪20年代，美国和欧洲即开始进行大规模的节流装置试验研究。

用得最普遍的节流装置--孔板和喷嘴开始标准化。

现在标准喷嘴的一种型式ISA l932喷嘴，其几何形状就是30年代标准化的，而标准孔板亦曾称为ISA l932孔板。

节流装置结构形式的标准化有很深远的意义，因为只有节流装置结构形式标准化了，才有可能把国际上众多研究成果汇集到一起，它促进检测件的理论和实践向深度和广度拓展，这是其他流量计所不及的。

1980年ISO(国际标准化组织)正式通过国际标准ISO5167，至此流量测量节流装置第一个国际标准诞生了。

ISO5167总结了几十年来国际上对为数有限的几种节流装置(孔板、喷嘴和文丘里管)的理论与试验的研究成果，反映了此类检测件的当代科学与生产的技术水平。

孔板流量计检查项目
孔板流量计的检查项目主要包括以下几个方面：
1.外观检查：检查孔板流量计的表面是否清洁，油漆是否脱落，有无生锈、腐蚀、明显的损伤或变形。

特别是孔板部分，需要仔细观察是否有划痕或变形。

2.孔板检查：使用游标卡尺等工具测量孔板的孔径，确保其与设计值一致。

同时，检查孔板是否有堵塞或腐蚀的情况，如果有，需要及时进行清洗或更换。

3.传感器检查：孔板流量计的传感器是一个重要的测量部件，需要检查其工作状态是否正常。

可以使用测试工具或手动调节流量计的设置值，观察传感器的反应。

4.数据准确性检查：检查孔板大小设置是否正确，孔板周围的管道是否合适。

进行数据验证和重复性测试，比较不同时间和不同负载下的测试结果，以确认数据的准确性。

5.引压管路检查：对于新表或停用一段时间后重新启用的标准孔板，需要检查引压管路有无堵塞或泄漏。

对液体介质，应在引压管路内充满清洁的水或其他导压液体；对气体介质，应注意排放管路内积液。

6.三阀组检查：检查五阀组的高低压阀室是否漏气，关闭根部阀，打开平衡阀检查零漂移。

7.校验与标定：对孔板流量计进行校验和标定，以确保其测量精度和稳定性。

以上检查项目有助于确保孔板流量计的准确性和可靠性，从而提高流量测量的精度和稳定性。

孔板流量计安装注意事项及维保
孔板流量计安装注意事项及维保如下：
1.安装位置。

孔板流量计的测量精度和稳定性受到安装位置的影响，应选择在直管段长度
足够的地方安装孔板流量计，且安装位置应尽量避免有气泡、杂质等对流体流动产生干扰的因素。

2.安装要求。

节流件安装在管道内后，其开口必须与管道同心，其允许的最大偏心率ε不
得超过以下公式计算的结果：ε≤0.015D。

3.垫片要求。

所有垫片不应使用太厚的数据，最好不要超过0.5毫米垫片，且不应从管壁
突出，否则会造成很大的测量误差。

4.节流件直管段润滑。

用于孔板流量计节流件的直管段应进行润滑，如果没有润滑，流量
系数应乘以粗糙度以校正稀疏度。

5.垂直度要求。

DC组件安装在管道中时，其前端必须垂直于管道轴线，最大允许垂直度
不得超过1°。

6.阀门位置。

用于调节流量的阀门应安装在节流件后面的最小管段长度之外。

7.清洗和吹扫。

安装在工艺管道上的节流装置必须在管道清洗和吹扫后停止。

此外，孔板流量计的维保也很重要，应定期对孔板流量计进行清洗、检查和保养，确保其测量精度和稳定性。

孔板流量计安装标准摘要：1.孔板流量计的概述2.孔板流量计的安装要求3.孔板流量计的安装步骤4.孔板流量计的安装注意事项5.孔板流量计的安装质量检查正文：【孔板流量计的概述】孔板流量计是一种常见的流量计量设备，被广泛应用于各种流体输送系统中。

它通过在管道中设置孔板，造成局部阻力，使流体流速加快，压力降低，然后通过测量压力差来计算流量。

【孔板流量计的安装要求】在安装孔板流量计时，首先要选择合适的安装位置。

这个位置应尽可能靠近管道的出口，同时，也要保证前后流量的稳定。

此外，安装孔板流量计时，还需保证管道的内外表面平整，无砂眼、焊渣等缺陷。

【孔板流量计的安装步骤】安装孔板流量计的步骤可以分为以下几个步骤：1.首先，根据管道的尺寸和流量计的规格，选择合适的孔板，并进行加工。

2.将孔板焊接在管道上，注意要保持孔板的中心线与管道的中心线重合。

3.安装压力传感器，用于测量孔板前后的压力差。

4.安装连接管道，连接孔板和压力传感器。

5.检查所有连接部位，确保无泄漏。

【孔板流量计的安装注意事项】在安装孔板流量计时，应注意以下几点：1.孔板的安装位置应尽量靠近管道出口，以保证流量的准确性。

2.孔板的安装应保证其前后的流量稳定，避免流体的涡流和震动。

3.安装孔板时，应避免孔板与管道壁的接触，以免影响流量的测量。

4.孔板的加工应严格按照设计图纸进行，保证孔板的尺寸和形状符合要求。

【孔板流量计的安装质量检查】在安装完成后，应进行以下质量检查：1.检查孔板和管道的连接部位，确保无泄漏。

2.检查孔板的安装位置，确保符合设计要求。

3.检查压力传感器的安装，确保其连接牢固，无松动。

孔板流量计的制造标准
孔板流量计是一种常用于测量流体流速的仪器，特别适用于气体和液体的流量测量。

下面是关于孔板流量计制造的一般步骤：
1. 设计：制造孔板流量计的第一步是进行设计。

设计包括确定孔板的尺寸、形状和材料，以及孔板的安装方式和测量原理。

设计需要考虑流体的性质、流速范围以及精度要求等因素。

2. 材料选择：选择适用于孔板制造的材料，通常选择不锈钢、铝合金、或其他耐腐蚀、耐高温的材料。

3. 加工制造：制造孔板需要使用精密的加工工艺，通常采用数控机床等高精度设备进行数值控制加工，确保孔板的尺寸和形状符合设计要求。

4. 校准和测试：在制造过程中，对孔板进行校准和测试是关键的步骤。

这包括使用标准流速计和其他校准设备，以验证孔板的精度和性能。

5. 表面处理：孔板的表面处理是为了防止腐蚀和提高耐磨性。

这可能包括表面涂层、电镀或其他特殊处理方法。

6. 安装和组装：制造完成的孔板需要进行安装和组装，这可能包括安装孔板到管道系统中，并与相应的仪表和数据采集系统连接。

7. 质量控制：在整个制造过程中，质量控制是必不可少的。

通过采用质量管理体系和进行必要的检测，确保制造的孔板符合相关的标准和规定。

8. 交付和售后服务：制造完成的孔板流量计经过最终测试和验证后，可以交付给客户。

提供售后服务，包括维护、校准和技术支持，确保仪器在使用过程中的稳定性和精度。

需要注意的是，孔板流量计的制造过程需要遵循相关的标准和规
范，以确保产品的可靠性和精度。

孔板流量计安装注意事项及维保孔板流量计是一种常用的流量测量设备，广泛应用于工业生产和实验室研究中。

安装孔板流量计时，需要注意以下几点：1. 安装位置选择：孔板流量计应安装在管道的直线段上，避免有弯头、阀门等元件影响流动。

同时，安装位置应尽量远离管道弯曲处和阀门的附近，以确保流量计的测量精度。

2. 安装方向确定：孔板流量计有进口和出口两个方向，安装时需要根据管道的流动方向正确选择进口和出口的位置。

一般情况下，进口应与流体流动方向相同，出口则相反。

3. 密封连接：安装孔板流量计时，需确保与管道的连接处密封可靠，避免泄漏。

可使用密封垫片或密封胶等材料进行密封。

4. 清洁安装环境：在安装孔板流量计之前，应确保安装环境干净整洁，避免杂物进入流量计内部影响测量精度。

维护保养孔板流量计也是非常重要的，以下是几点注意事项：1. 定期清洁：定期清洗孔板流量计，清除内部的污垢和沉积物，以保证其正常工作。

清洗时可使用清水或适当的清洁剂，注意避免使用腐蚀性强的溶剂。

2. 定期校准：孔板流量计的测量精度会随着使用时间的增加而下降，因此需要定期进行校准。

校准时可参照相关标准或使用专业的校准设备。

3. 防止冻结：在寒冷的季节，如果孔板流量计安装在室外或受冷空气的直接影响，需采取防冻措施，避免冻结导致损坏。

4. 定期检查：定期检查孔板流量计的各项指标是否正常，如是否有泄漏、是否有异常噪声等。

如有异常情况，及时进行维修或更换。

安装孔板流量计时应注意选择合适的位置和方向，确保连接处密封可靠，同时定期清洁和校准，避免冻结和定期检查，可保证孔板流量计的正常工作和测量精度。

这些注意事项及维保措施能够保障孔板流量计的长期稳定运行，为工业生产和实验研究提供准确可靠的流量数据。
