流量测量方法及使用问题讲解

天然气流量计量有三种方法天然气流量计常见问题解决方法天然气流量计量有三种方法：体积流量计量、质量流量计量和能量流量计量，传统天然气计量接受容积单位计量。

近几年来，以质量和能量单位进行计量已成为一种进展趋势天然气流量计量有三种方法：体积流量计量、质量流量计量和能量流量计量，传统天然气计量接受容积单位计量。

近几年来，以质量和能量单位进行计量已成为一种进展趋势。

大容量、高压天然气计量中优先使用能量或质量单位。

我国早期对天然气计量不够重视，天然气计量技术进展缓慢，至今日然气商品计量仍接受体积计量方式。

目前天然气体积流量计量仪表紧要有孔板流量计、涡街流量计、涡轮番量计和容积式流量计，我们应用较广泛的是标准孔板流量计。

1、计量中存在的问题标准孔板流量计是一种间接的、综合参数的技术测量，使用仪表多，影响因素多而杂。

正常情况下其测量精准度能充分GB2624—93标准和SY/T6143—1996天然气流量的标准孔板计量方法标准的要求。

在实际工作中，偏离标准规定的条件对计量精准度的影响，有的可定量估算并进行修正，有的只能定性估量不确定的幅值与方向，但有的是多种条件同时偏离，这就产生了特别多而杂的情况。

由于一般文献只介绍某一条件偏离引起误差，缺少多种条件同时偏离时测量误差的相关资料。

大量的现场调查和实践阅历表明，显现计量问题的紧要原因是节流装置的设计、制造、安装使用和工况条件偏离了标准规定的范围。

其紧要表现如下：没有严格按SY/T6143—1996标准进行设计，制造和安装。

选择测量管径过大，长期处于低雷诺整数，上下游管段未按标准要求安装配套，管内径未实测。

孔板流量计以较稳定的流速参数作为设计依据，流量过小或过大都会使计量误差加添。

要正确选择与使用差压计，若差压计工作量程在30%以下，会大大降低流量测量精准度。

当天然气流量减小后，要适时更换差压计的量程或孔板规格，否则因差压造成计量误差会成倍加添。

在选择仪表差压量程时，即要考虑孔径比，又要考虑孔板压力损失后的压力是否充分生产需要。

流量计测量误差大的紧要原因及解决方法流量计是工业领域中常用的测量仪器之一，用于测量液体或气体的流量。

在使用流量计进行测量时，常常会碰到测量误差较大的问题，这对于工业生产流程的掌控会产生不良影响。

本文将从流量计测量误差大的紧要原因和解决方法两方面进行分析。

流量计测量误差大的紧要原因1. 测量介质的物理特性不一致流量计所测量的介质往往具有不同的物理特性，例如密度、温度、粘度等，而这些物理特性的不一致会直接影响到流量计的测量结果。

因此，当我们选择流量计时，确定要考虑介质的物理特性以及流量计的适用范围，以保证测量结果的精准性。

2. 流量计在使用过程中的磨损和老化随着时间的推移，流量计的各种零部件会显现不同程度的磨损和老化，从而导致流量计的测量精度下降。

此时，需要定期检修维护，适时更换已经损坏或老化的零部件，以确保流量计的正常工作。

3. 安装不规范流量计在安装的过程中，假如显现一些安装不规范的情况，例如管路弯曲度过大、管道直径不符合标准要求、安装地点受到外界干扰等等，都会导致流量计的测量精度下降，甚至无法正常测量。

因此，在安装流量计时，确定要依照标准要求进行规范化操作，以削减安装误差。

流量计测量误差大的解决方法1. 选择合适的流量计选择合适的流量计是削减测量误差的关键。

依据介质的性质和流量计的测量范围来选择合适的流量计。

例如，对于低流量介质可选用涡轮番量计，对于高流速的流体可选用差压流量计。

2. 定期检修维护定期检修维护是确保流量计正常工作的保证。

对于流量计的零部件，需要依照相关操作手册或者厂家要求进行检修和更换，确保流量计的工作精度。

3. 规范安装流量计规范安装流量计是削减安装误差的关键。

在流量计安装前，需要进行相关的规划和设计，并依照标准要求进行管路的安装。

对于安装地点受到外界干扰的情况，需要进行有效的减震和保护措施，以确保流量计正常工作。

总结流量计是工业领域中测量流体流量的紧要仪器，但是在使用过程中，会存在测量误差大的问题。

水电站各类流量计的测量原理及应用方法当前水电站各类流量计种类繁多，流量计累计有1900多台，就流量计的测量原理分有电磁式、差压式、热导式、超声波多种，就测量的介质主要有油、水两种。

其中油流量主要是测量水轮发电机机组上导、推导、水导轴承汽轮机油管道流量及机组高压油顶起系统的油流量，水流量主要是测量机组各部轴承和主变压器的冷却水（江水）、主轴密封水（清洁水）、发电机纯水（不导电介质）流量等。

1、电磁流量计电磁流量计的测量原理是基于法拉第电磁感应定律，当被测导电流体在磁场中沿垂直磁力线方向流动而切割磁力线时，在对称安装在流通管道两侧的电极上将产生感应电势，此电势与流体的流速成正比。

电磁流量计压力损失小、流量测量范围大，反应迅速。

应用的局限性是只能测量导电介质的液体流量，在水电站可测量机组各部轴承和主变压器的冷却水（江水）和主轴密封水（清洁水），因水电站各部轴承冷却水都具有正反向供水功能，可选用具备正反向测量功能的电磁流量计，并且因江水杂质较多，易造成流量计的检测电极结垢污染，将对测量造成较大影响，可选用电极可清洗的流量计。

2、热导式流量计热导式流量计采用热交换原理，流量计探头配置了发热模块和感热模块，根据示流器的热量传导与被测流体流速的比例关系，检测出流体的流速。

热导式流量计一般为插入式安装，适用于多种流量计质，使用范围较宽，量程比大于10：1。

应用的局限性是测量的精度较难以保证，因测量的热导部分被结垢污染后对测量的精度影响加大，在水电站可测量机组各部轴承的油流量，作管路油流动的基本示流开关用，因测量精度难以达到要求，不建议采用为如循环油泵逻辑控制的油流条件，也不适用于测量机组高压油系统的高速油流。

3、超声波流量计超声波流量计的测量方法可分为：时差法、多谱勒效应法、波束偏移法、相关法、噪声法。

当前用得最多的是时差法和多谱勒效应法。

时差检测法原理为超声波脉冲在上下游的两侧传感器间来回传播，当有流体流动时，由于向下游方向的信号传播时间比向上游方向的短，根据时差与流体速度成正比关系，检测出流体的流速和方向。

电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。

⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。

（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。

1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。

为使流速平稳，流量计前后应有大于5D和2D的直管段。

流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。

2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。

3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。

在管低端安装清洗阀或盲板，定期清洗内壁附着物。

4、在振动猛烈的现场应将传感器和转换器分开安装。

口径至≥DN350的流量计两端应设支架或吊架。

5、安装在塑料管道或带内衬管道上必需使用接地环。

如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。

电极材质选配不当，被测介质会使电极极化而减弱信号的电势。

因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。

6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。

对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。

流量计说明书流量计说明书篇一：流量计使用方法及问题解析流量计外观及使用方法如下所示：接线时1，2，3是电源端使用的是24V供电4是数字量输出，也就是说该引脚输出一定频率的信号，信号的频率与流量相关。

频率关系为1HZ的频率对应一单位NV的的流量（该单位不是清楚是什么）5是模拟量输出，输出的是4-20mA的电流信号，电流大小与流量线性相关。

6、7是RS232串口输出，RXD接收端，TXD发送端。

该端口可以提供与PC的通信功能，也就对应需购买的软件。

连接方式为RX对应9针串口（电脑端口）的2，TX对应9针串口的3，GND 对应9针串口的5。

问题分析及解决方法1、流量计自带LCD屏显示功能，如果不能正常显示说明，电源未正确连接，检查123接线是否正确。

2、如未配液晶屏，需购买。

或通过3条中模拟量或数字量的自制显示单元实现（成本不会很高）3、如果正常显示，流量数显示不正确，说明参数未配置正确 1是输出流量没规律，说明流量计是坏的，需更换2输出线性相关只是大小不正确可通过以下方式解决1）通过串口发送命令对传感器重新标定或设定，但是通信协议需厂家提供。

厂家提供的软件不一定有该功能。

2）通过模拟量输出口，测量输出电流，然后将电流与流量相对应，对应关系可自己设定。

自己做一个小控制器通过这个关系将流量重新显示。

3）通过数字量口，测量频率信号，然后对应流量信号，也需要自己做控制器显示。

4、另一种可能是测量程不匹配，可参照下表确认，内径与最大最小流量的关系流量计说明书篇二：超声波流量计说明书SCT超声波流量计说明书（固定式、便携式通用）MKflo-2000F系列中文版超声波流量计说明书目录一概述 (4)1.1 引言 (4)1.2 SCT的特点 (4)1.3 工作原理 (4)1.6 可选备件 (5)1.7产品型号编码规则 (5)1.8接线图 (6)1.9 性能指标 (6)二开始安装测量 (8)2.1 开箱检查 (8)2.2 供电电源 (8)2.2.1 便携式 (8)2.2.2 固定式 (8)2.2.3 接线 (8)2.3 通电 (8)2.4 键盘 (8)2.5 怎样操作 (9)2.6 窗口简介 (10)2.7 快速输入管道参数和步骤 (10)2.8选择测量点 (11)2.9 探头接线 (11)2.10 安装探头 (12)2.10.1 探头安装距离 (12)2.10.2 探头安装方式 (12)2.10.3 V法 (12)2.10.4 Z法 (12)2.10.5 N法（不常用的方法） (13)2.10.6 W法（极不常用的方法） (13)2.10.7 插入式传感器的安装 (13)2.11 检查安装 (17)2.11.1 信号强度 (17)2.11.2数据数量 (18)2.11.3 总传输时间、时差 (18)2.11.4 传输时间比 (18)2.11.4 安装时注意的问题 (18)三怎样使用 (19)3.1 怎样判断流量计是否工作正常 (19)3.2 怎样选择流量单位制 (19)3.3 怎样选择瞬时流量单位 (19)3.4 怎样选择累积流量单位 (19)3.5 怎样选择累积器倍乘因子 (19)3.6 怎样打开或关闭流量累积器 (19)2MKflo-2000F系列中文版超声波流量计说明书3.7 怎样实现流量累积器清零 (19)3.8 怎样恢复出厂设置 (19)3.9 怎样使用阻尼器稳定流量显示 (20)3.10 怎样使用零点切除避免无效累积 (20)3.11 设置零点提高测量精度 (20)3.12 修改仪表系数（标尺因子）进行标定校正 (20)3.13 密码保护（加锁与开锁） (20)3.14 怎样使用打印机 (21)3.15 怎样使用4~20mA电流环输出 (21)3.16 怎样输出模拟电压信号 (21)3.17怎样输出累积脉冲 (21)3.18 怎样使用OCT输出 (21)3.19 怎样修改日期时间 (21)3.20 怎样调整LCD显示器 (22)3.21 怎样使用RS232串行口 (22)3.22怎样查看每日、每月、每年流量 (22)3.23 怎样对模拟输出进行校准 (22)3.24 查看电子序列号和其他细节 (22)四命令/显示窗口详解 (23)4.1 显示窗口一览表 (23)4.2 显示窗口顺序介绍 (24)五问题处理 (41)表1. 硬件上电自检信息及原因对策 (41)表２. 工作时错误代码原因及对策 (42)其他常见问题问答 (43)六热量和其他物理量测量 (44)6.1 功能介绍 (44)6.2热量测量硬件接线 (44)6.3怎样进行热量测量 (44)6.4温度、压力等信号的量程范围设置 (44)6.5联网时模拟输入量的读取 (44)七质量保证及服务维修支持 (45)7.1 质量保证 (45)7.2 公司服务 (45)7.3 产品升级 (45)7.4 技术咨询 (45)八附录 (46)8.1常用液体声速和粘度 (46)8.2 常用材料声速 (46)8.3水中声速表（1标准大气压下） (47)3MKflo-2000F系列中文版超声波流量计说明书一概述1.1 引言欢迎您选择使用性能更优异、功能更多、采用专利技术制造的MKFLO-2000F系列中文版超声波流量计。

孔板流量计测量精度的方法孔板流量计常见问题解决方法孔板流量计，具有结构简单、维护和修理便利、性能稳定等特点，并且广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

但孔板流量计在现场测量的时候孔板流量计，具有结构简单、维护和修理便利、性能稳定等特点，并且广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

但孔板流量计在现场测量的时候，还是会碰到一些问题，常常会由于一些客观的因素而导致测量结果误差较大，下面就给大家紧要介绍下提高孔板流量计测量精度的方法：1、孔板流量计进行逐台标定：大家都知道，标准孔板只要设计制造参照相关标准，不需要实流标定就可以直接使用。

由于流出系数可以直接由软件算出，但是计算机计算终归的比较理想的，和现场环境还是有确定差别的，所以，为了保证测量精度，建议对每台流量计进行实流标定，把标定出的流出系数和计算结果进行比对，算出差值，进行修正。

2、温度对孔板流量计的影响及其修正，流体温度变化引起密度的变化，从而导致差压和流量之间的关系变化，其次，温度变化引起管道内径，孔板开孔的变化，对温度变化的修正，就是实行温度仪表测量现场温度进而输入到二次仪表中来修正温度变化而导致的误差。

3、可膨胀性校正：孔板流量计测量蒸汽，气体流量时，必需进行流体的可膨胀性校正，实在校正系数可以参照节流装置设计手册。

4、雷诺数修正，孔板流量计的流量系数和雷诺数之间有确定的关系，当质量流量变化时，雷诺数成正比变化，因而引起流量系数的变化。

5、蒸汽质量流量的计算，孔板流量计测量蒸汽时，先由差压信号求得流量值，再由蒸汽温度，压力值查表得出密度，来计算蒸汽流量质量。

以上内容，是关于提高孔板流量计测量精度方法的介绍。

在实行方法之前，需要对孔板流量计测量精度不精准的原因进行分析和了解。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

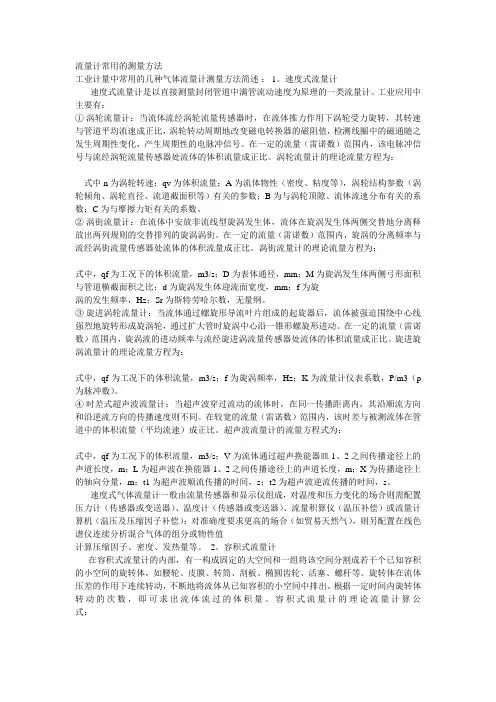

流量计常用的测量方法工业计量中常用的几种气体流量计测量方法简述： 1。

速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。

工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。

在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。

涡轮流量计的理论流量方程为：式中n为涡轮转速；qv为体积流量；A为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C为与摩擦力矩有关的系数。

②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则的交替排列的旋涡涡街。

在一定的流量（雷诺数）范围内，旋涡的分离频率与流经涡街流量传感器处流体的体积流量成正比。

涡街流量计的理论流量方程为：式中，qf为工况下的体积流量，m3/s；D为表体通径，mm；M为旋涡发生体两侧弓形面积与管道横截面积之比；d为旋涡发生体迎流面宽度，mm；f为旋涡的发生频率，Hz；Sr为斯特劳哈尔数，无量纲。

③旋进涡轮流量计：当流体通过螺旋形导流叶片组成的起旋器后，流体被强迫围绕中心线强烈地旋转形成旋涡轮，通过扩大管时旋涡中心沿一锥形螺旋形进动。

在一定的流量（雷诺数）范围内，旋涡流的进动频率与流经旋进涡流量传感器处流体的体积流量成正比。

旋进旋涡流量计的理论流量方程为：式中，qf为工况下的体积流量，m3/s；f为旋涡频率，Hz；K为流量计仪表系数，P/m3（p 为脉冲数）。

④时差式超声波流量计：当超声波穿过流动的流体时，在同一传播距离内，其沿顺流方向和沿逆流方向的传播速度则不同。

在较宽的流量（雷诺数）范围内，该时差与被测流体在管道中的体积流量（平均流速）成正比。

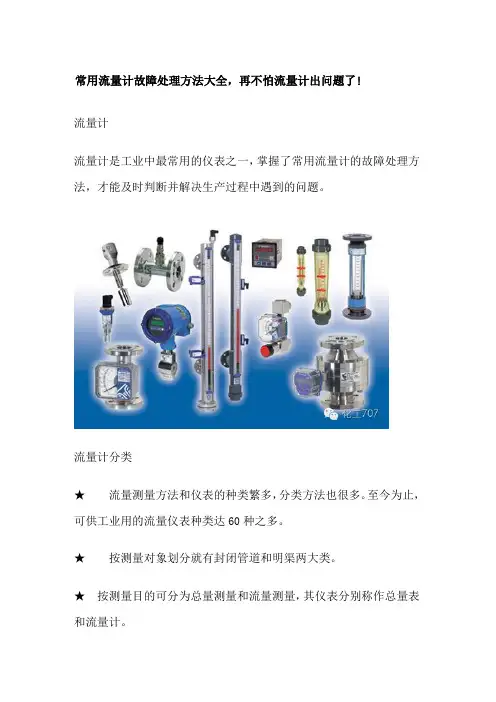

常用流量计故障处理方法大全，再不怕流量计出问题了!流量计流量计是工业中最常用的仪表之一，掌握了常用流量计的故障处理方法，才能及时判断并解决生产过程中遇到的问题。

流量计分类★流量测量方法和仪表的种类繁多，分类方法也很多。

至今为止，可供工业用的流量仪表种类达60种之多。

★按测量对象划分就有封闭管道和明渠两大类。

★按测量目的可分为总量测量和流量测量，其仪表分别称作总量表和流量计。

★按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

★按照目前最流行、最广泛的分类法，可分为:容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、涡街流量计、质量流量计和超声波流量计等。

常用流量计故障及处理方法1容积式流量计◆◆◆腰轮流量计现象原因处理措施腰轮不转1。

脏物卡死管道。

2.被测液体凝固。

1.清洗管道，过滤器和流量计。

2。

溶解液体.腰轮转动而指针不动或时走时停1.表头拔叉脱节。

表头变速器进入脏物。

2。

指针或计数器卡死.将表头拆下，用手转动拔叉，仪表转动灵，则表头与轴的拔销脱节;如果不是，应逐级检查。

3。

变速器有脱节。

转向密封联结轴漏油密封填料磨损拧紧压盖或更换填料。

器差补偿及小流量误差偏负腰轮与壳体相碰，因轴承磨损,或因固定驱动齿轮主体变位。

更换轴承，检查驱动齿轮，轮体是否转动，固定齿轮的螺钉是否松动。

误差变化大1.液体脉动较大。

2.含有气体。

1.减少脉动。

2。

加消气器。

◆◆◆椭圆齿轮流量计现象原因处理措施转子不转动1.过滤器堵塞。

2。

杂质进入流量计使转子卡死。

1.清洗过滤器。

2.检查过滤网有无损坏和清洗流量计内部。

转子转动正常而计数器不计数1.变速齿轮啮合不良。

2.各连接部分脱铆或销子脱落.1。

卸下计数器,检查各变速器和计数器.2.不要使磁性联轴器承受过大的转矩，否则因产生错极而去磁。

转向密封联结轴漏油密封填料磨损拧紧压盖或更换填料.机械密封联轴器泄漏1。

压盖过松。

2.填料磨损。

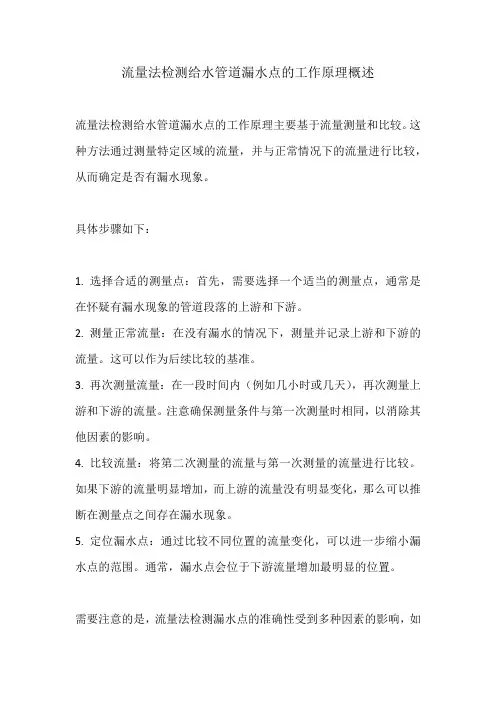

流量法检测给水管道漏水点的工作原理概述
流量法检测给水管道漏水点的工作原理主要基于流量测量和比较。

这种方法通过测量特定区域的流量，并与正常情况下的流量进行比较，从而确定是否有漏水现象。

具体步骤如下：
1. 选择合适的测量点：首先，需要选择一个适当的测量点，通常是在怀疑有漏水现象的管道段落的上游和下游。

2. 测量正常流量：在没有漏水的情况下，测量并记录上游和下游的流量。

这可以作为后续比较的基准。

3. 再次测量流量：在一段时间内（例如几小时或几天），再次测量上游和下游的流量。

注意确保测量条件与第一次测量时相同，以消除其他因素的影响。

4. 比较流量：将第二次测量的流量与第一次测量的流量进行比较。

如果下游的流量明显增加，而上游的流量没有明显变化，那么可以推断在测量点之间存在漏水现象。

5. 定位漏水点：通过比较不同位置的流量变化，可以进一步缩小漏水点的范围。

通常，漏水点会位于下游流量增加最明显的位置。

需要注意的是，流量法检测漏水点的准确性受到多种因素的影响，如
管道材质、管径、测量设备的精度以及测量条件等。

因此，在实际应用中，可能需要结合其他方法（如声音检测、压力测试等）来提高检测精度和效率。

时差法测流量的基本原理,和存在的问题及改进方法
时差法测流量的基本原理是根据声波在流体中传播的速度差来计算流体的流速和流量。

该方法通常利用超声波传感器测量流体中的两个位置之间的时间差，然后根据两个位置之间的距离来计算流速和流量。

存在的问题及改进方法包括：
1. 流体参数变化导致测量误差：流体的温度、密度、压力等参数的变化会对声速产生影响，进而导致测量的流速和流量存在误差。

改进方法可以是加入温度传感器和压力传感器来实时监测和修正流体参数，从而提高测量精度。

2. 测量路径限制：时差法测量流量需要在流体中设置两个位置进行时差测量，这对于一些流体管道布局较为复杂的场合可能存在困难。

改进方法可以是设计合理的传感器布局，或者结合其他测量方法进行综合应用。

3. 测量精度受限：超声波传感器的精度会对测量结果产生影响，特别是在低流速下，精度更为重要。

改进方法可以是选用更高精度的传感器，提高信号采样频率，或者采用多个传感器进行平均测量来提高测量精度。

4. 流体中杂质的影响：流体中存在杂质、气泡等物质会对声波传播产生干扰，从而影响测量结果。

改进方法可以是引入滤波器或者消泡器进行处理，减小杂质的干扰。

总之，时差法测流量是一种常用的流量测量方法，但其精度受到多种因素的影响。

通过结合多种改进方法，可以提高时差法测流量的准确性和可靠性。

超声波流量计常见问题及解决方法流量计常见问题解决方法超声波流量计常见问题及解决方法超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。

常见问题及解决方法1、超声波流量计探头使用一段时间，会显现不定期的报警。

尤其是输送介质杂质较多时，这种问题会较常见。

解决方法：定期清理探头（建议一年清理一次）。

2、超声波流量计输送介质含有水等液体杂质时，流量计引压管简单产生积液，气温较低时会显现引压管冻堵现象，尤其在北方地区冬季较常见。

解决方法：对引压管进行吹扫或加电伴热3、超声波流量计对管道的要求特别严格不能有异响否则会影响测量误差很大超声波在传播过程中，由于受介质和介质中杂质的阻拦或吸取，其强度会产生衰减。

不论是超声波流量计还是超声波物位计，对所接受的声波强度都有确定要求，所以都要对各种衰减进行抑制。

4、瞬时流量波动大？信号强度大,本身测量流体波动大.解决方法:调整好探头位置,提高信号强度,保证信号强度稳定,如本身流体波动大,则位置不好,重新选点,确保前10D后5D的工况要求.5、外夹式超声波流量计信号低？这个取决于仪表本身的技术含量,经过现场大量的测试实例证明,像管道时间长,结垢严重,管径大的问题,艾拓利尔AFTU—2W系列较其他外夹式超声波流量计,出信号特别快,而且信号很稳定。

解决方法:对于管径大、结垢严重、建议选用品质好的外夹式超声波流量计，探头安装处管道要打磨干净,用耦合剂或耦合片排出探头与工件表面之间的空气，使超声波能有效地传入管道内，保证探测面上有充分的声强透射率.6、测量介质中偶然有气泡产生,用时差法的超声波流量计是否有影响？今艾拓利尔AFTU—2W系列外夹式超声波流量计有双模式,当有气泡时,可以自动转入多普勒模式去测量,当气泡消失时,会自动转入时差法测量.7、仪表在现场强干扰下无法使用？现场有变频器或高电压电缆场强电磁干扰建议：阔别变频器或高电压电缆场强电磁干扰超声波流量计接受时差式测量原理：一个探头发射信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到，同时，第二个探头同样发射信号被个探头接收到，由于受到介质流速的影响，二者存在时间差t，依据推算可以得出流速V和时间差t之间的换算关系V=（C2/2L）t，进而可以得到流量值Q。

目前流量的测量方法目前工业上常用的流量计仪表种类繁多，按其工作原理大致可分为：容积式，压差式，流体阻力式，速度式流量计等几大类。

一，容积式流量计容积式流量计又称定排量流量计,简称PD流量计,在流量仪表中是精度最高的一类。

它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

容积式流量测量是采用固定的小容积来反复计量通过流量计的流体体积．所以，在容积式流量计内部必须具有构成一个标准体积的空间，通常称其为容积式流量计的“计量空间”或“计量室”．这个空间由仪表壳的内壁和流量计转动部件一起构成．容积式流量计的工作原理为：流体通过流量计，就会在流量计进出口之间产生一定的压力差．流量计的转动部件(简称转子)在这个压力差作用下特产生旋转，并将流体由入口排向出口．在这个过程中，流体一次次地充满流量计的“计量空间”，然后又不断地被送往出口．在给定流量计条件下，该计量空间的体积是确定的，只要测得转子的转动次数．就可以得到通过流量计的流体体积的累积值。

常用的有椭圆齿轮流量计，腰轮转子流量计和比较新型流量计。

优点：计量精度高; 安装管道条件对计量精度没有影响; 可用于高粘度液体的测量; 范围度宽; 直读式仪表无需外部能源可直接获得累计,总量,清晰明了,操作简便。

缺点：结果复杂,体积庞大;被测介质种类、口径、介质工作状态局限性较大;不适用于高、低温场合;大部分仪表只适用于洁净单相流体; 产生噪声及振动。

二，压差式流量计压差式式流量计是利用伯努利方程原理来测量流量的流量仪器。

在气体的流动管道上装有一个节流装置，其内装有一个孔板，中心开有一个圆孔，其孔径比管道内径小，在孔板前燃气稳定的向前流动，气体流过孔板时由于孔径变小，截面积收缩，使稳定流动状态被打乱，因而流速将发生变化，速度加快，气体的静压随之降低，于是在孔板前后产生压力降落，即差压（孔板前截面大的地方压力大，通过孔板截面小的地方压力小）。

电磁流量计使用方法说明书一、引言电磁流量计是一种广泛应用于工业生产中的流量测量仪器，本说明书旨在帮助用户准确并有效地使用电磁流量计。

请用户在使用前仔细阅读本文，并按照说明书的步骤进行操作。

二、产品概述电磁流量计是一种利用法拉第电磁感应原理进行流量测量的设备，具有测量范围广、精度高、抗干扰能力强等特点。

本款电磁流量计采用先进的数字信号处理技术，能够实时准确地测量液体介质的流量。

三、安装与连接1. 安装前，用户应确保电磁流量计与管道之间的连接方式正确，并且密封良好。

2. 在安装过程中，应留出足够的工作空间和维修空间。

3. 将电磁流量计的接线端口连接到相应的工控设备或显示器上，并确保连接牢固可靠。

四、操作方法1. 启动电磁流量计前，请确保供电电压符合要求，并检查仪表本身是否处于良好状态。

2. 打开开关，进入电磁流量计的主界面，通过触摸屏或按钮来进行仪表的操作。

3. 在主界面上，您可以选择不同的测量模式、单位、数据显示方式等。

4. 在测量过程中，您可以随时切换不同的显示界面并查看当前流量数据。

五、注意事项1. 请勿将电磁流量计直接暴露于高温、潮湿或者腐蚀性介质中，以免损坏设备。

2. 在操作过程中，应避免外界磁场或电磁干扰对仪表的影响，以免影响测量结果。

3. 定期对电磁流量计进行检测和校准，以保证测量的准确性。

4. 请勿擅自拆卸或修理电磁流量计，如有故障请联系售后服务中心。

六、维护与保养1. 定期清洁仪表表面及传感器部分，保持仪表的整洁外观和正常工作状态。

2. 检查仪表的电源线、接线端口等是否有松动，如有松动请及时固定。

3. 如长时间不使用电磁流量计，请将仪表存放在干燥通风的地方，并避免阳光直射。

七、故障排除如果在使用过程中遇到仪表故障，例如显示异常、测量不准确等情况，请按照以下步骤进行排除：1. 检查电源线是否接触良好，并检查供电电压是否符合要求。

2. 检查传感器接线端口是否松动，重新插拔连接线并固定牢靠。

流量测量知识概述在网络领域中，流量测量是一项非常重要的任务。

无论是单个设备还是整个网络，了解流量的特征和模式对于网络监控、故障排除和网络优化都是至关重要的。

本文将概述流量测量的基本概念、常用技术和应用场景，帮助读者快速了解并理解流量测量的知识。

什么是流量测量流量测量是指在网络中检测和记录数据包的传输情况。

通过测量传输的数据量、速率、延迟和其他参数，可以获得对网络性能和使用情况的了解。

流量测量的目的是为了获取有关网络流量特征的信息，如流量的来源、目的地、持续时间和协议等。

这些信息对于网络规划、容量规划、故障排除和性能优化非常重要。

流量测量的基本概念流量流量是指在网络中传输的数据量。

它通常通过测量数据包的数量（以比特或字节为单位）来表示。

流量可以是单向的，即只考虑从源到目的的数据传输；也可以是双向的，考虑源和目的地之间的双向数据传输。

测量测量是指对流量进行观察、检测和记录的过程。

这可以通过捕获和分析数据包来实现，也可以通过监视网络设备的接口来实现。

流量测量的参数流量测量可以提供多种参数，以帮助了解网络的性能和使用情况。

常见的流量测量参数包括：•带宽：指网络接口的最大传输速率。

•吞吐量：指网络接口在某个时间段内传输的数据量。

•延迟：指从数据包发送方到接收方之间的时间延迟。

•丢包率：指在数据包传输过程中丢失的数据包的百分比。

流量测量的方法流量测量可以使用多种技术和方法来实现。

以下是一些常用的流量测量方法：•网络流量分析：通过捕获和分析网络中的数据包来测量流量。

这可以通过使用网络协议分析工具（如Wireshark）来实现。

•sFlow和NetFlow：这些是两种常用的流量监测协议，可以实时收集和报告网络流量信息。

•SNMP（Simple Network Management Protocol）：通过监视网络设备的接口，可以获取流量统计信息。

•网络监控工具：通过使用专用的网络监控软件，可以实时监视和报告网络流量。

中国灌区协会“全国灌区量水技术研讨班”教材流速仪测流法及水工建筑物量水率定郭宗信河北省石津灌区管理局第一章流速仪测流法第一节流速仪测流的基本方法与测线布设流速仪测量河渠流量是利用面积～流速法，即用流速仪分别测出若干部分面积的垂直于过水断面的部分平均流速，然后乘以部分过水面积，求得部分流量，再计算其代数和得出断面流量。

从水力学的紊流理论和流速分布理论可知，每条垂线上不同位置的流速大小不一，而且同一个点的流速具有脉动现象。

所以用流速仪测量流速，一般要测算出点流速的时间平均值和流速断面的空间平均值。

即通常说的测点时均流速、垂线平均流速和部分平均流速。

（一）基本方法流速仪测流，在不同情况或要求下，可采用不同的方法。

其基本方法，根据精度及操作繁简的差别分为精测法、常测法和简测法。

1.精测法：精测法是在断面上用较多的垂线，在垂线上用较多的测点，而且测点流速要用消除脉动影响的测量方法。

用以研究各级水位下测流断面的水流规律，为精简测流工作提供依据。

2.常测法：常测法是在保证一定精度的前提下，在较少的垂线、测点上测速的一种方法。

此法一般以精测资料为依据，经过精简分析，精度达到要求时，即可作为经常性的测流方法。

3.简测法：在保证一定精度的前提下，经过精简分析，用尽可能少的垂线、测点测速的方法叫简测法。

在水流平缓，断面稳定的渠道上可选用单线法。

（二）测线布设测流断面上测深、测速垂线的数目和位置，直接影响过水断面积和部分平均流速测量精度。

因此在拟订测线布设方案时要进行周密的调查研究。

国际标准规定，在比较规则整齐的渠床断面上，任意两条测深垂线的间距，一般不大于渠宽的1/5，在形状不规则的断面上其间距不得大于渠宽的1/20。

测深垂线应分布均匀，能控制渠床变化的主要转折点。

一般渠岸坡脚处、水深最大点、渠底起伏转折点等都应设置测深垂线。

测速垂线的数目与过水断面的宽深比有关。

精测法的测速垂线数目与宽深比的关系式为：BN0=2D式中：N0——测速垂线数目；B——水面宽；D——断面平均水深。
