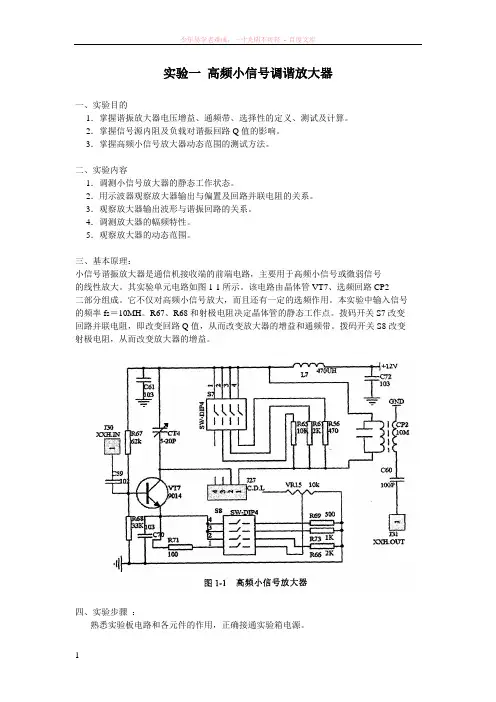

实验一高频小信号调谐放大器一、实验目的1．掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。
2．掌握信号源内阻及负载对谐振回路Q值的影响。
3．掌握高频小信号放大器动态范围的测试方法。
二、实验内容1．调测小信号放大器的静态工作状态。
2．用示波器观察放大器输出与偏置及回路并联电阻的关系。
3．观察放大器输出波形与谐振回路的关系。
4．调测放大器的幅频特性。
5．观察放大器的动态范围。
三、基本原理：小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。
其实验单元电路如图1-1所示。
该电路由晶体管VT7、选频回路CP2二部分组成。
它不仅对高频小信号放大，而且还有一定的选频作用。
本实验中输入信号的频率fs＝10MH。
R67、R68和射极电阻决定晶体管的静态工作点。
拨码开关S7改变回路并联电阻，即改变回路Q值，从而改变放大器的增益和通频带。
拨码开关S8改变射极电阻，从而改变放大器的增益。
四、实验步骤：熟悉实验板电路和各元件的作用，正确接通实验箱电源。
1．静态测量将开关S8的2，3，4分别置于“ON”，测量对应的静态工作点，将短路插座J27断开，用直流电流表接在J27C.DL两端，记录对应I c值，计算并填入表1.1。
将S8“l”置于“ON”，调节电位器VR15，观察电流变化。
2．动态测试（1）将10MHZ高频小信号(<50mV)输入到“高频小信号放大”模块中J30(XXH.IN)。
（2）将示波器接入到该模块中J31（XXH．OUT）。
（3）J27处短路块C.DL连到下横线处，拨码开关S8必须有一个拨向ON，示波器上可观察到已放大的高频信号。
（4）改变S8开关，可观察增益变化，若S8“ l”拨向“ON”则可调整电位器VR15，增益可连续变化。
（5）将S8其中一个置于“ON”，改变输出回路中周或半可变电容使增益最大，即保证回路谐振。
（6）将拨码开关S7逐个拨向“ON”，可观察增益变化，该开关是改变并联在谐振回路上的电阻，即改变回路Q值。

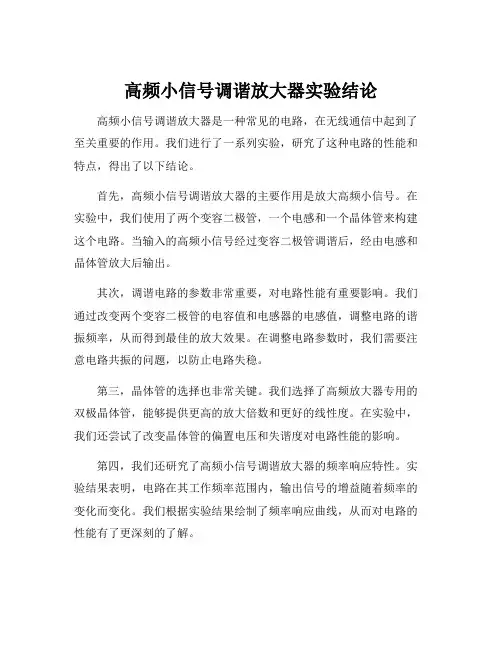

高频小信号调谐放大器实验结论高频小信号调谐放大器是一种常见的电路，在无线通信中起到了至关重要的作用。
我们进行了一系列实验，研究了这种电路的性能和特点，得出了以下结论。
首先，高频小信号调谐放大器的主要作用是放大高频小信号。
在实验中，我们使用了两个变容二极管，一个电感和一个晶体管来构建这个电路。
当输入的高频小信号经过变容二极管调谐后，经由电感和晶体管放大后输出。
其次，调谐电路的参数非常重要，对电路性能有重要影响。
我们通过改变两个变容二极管的电容值和电感器的电感值，调整电路的谐振频率，从而得到最佳的放大效果。
在调整电路参数时，我们需要注意电路共振的问题，以防止电路失稳。
第三，晶体管的选择也非常关键。
我们选择了高频放大器专用的双极晶体管，能够提供更高的放大倍数和更好的线性度。
在实验中，我们还尝试了改变晶体管的偏置电压和失谐度对电路性能的影响。
第四，我们还研究了高频小信号调谐放大器的频率响应特性。
实验结果表明，电路在其工作频率范围内，输出信号的增益随着频率的变化而变化。
我们根据实验结果绘制了频率响应曲线，从而对电路的性能有了更深刻的了解。
最后，我们还针对不同的应用场景，进行了一系列的实际测试。
实验结果表明，在不同的频段和输入信号功率下，电路的增益和性能均有不同程度的变化。
因此，在实际应用中，需要根据具体情况进行参数调整和电路优化。
总之，高频小信号调谐放大器是一种非常实用的电路，在无线通信、雷达和电视等行业有着广泛的应用。
通过本次实验，我们对这种电路的特点、性能和应用有了更深入的了解，并可以为实际应用提供指导意义。

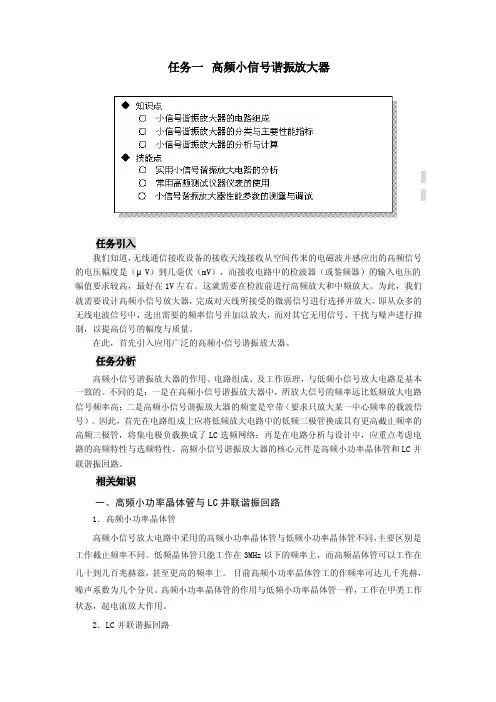

任务一高频小信号谐振放大器任务引入我们知道，无线通信接收设备的接收天线接收从空间传来的电磁波并感应出的高频信号的电压幅度是（μV）到几毫伏（mV），而接收电路中的检波器（或鉴频器）的输入电压的幅值要求较高，最好在1V左右。
这就需要在检波前进行高频放大和中频放大。
为此，我们就需要设计高频小信号放大器，完成对天线所接受的微弱信号进行选择并放大，即从众多的无线电波信号中，选出需要的频率信号并加以放大，而对其它无用信号、干扰与噪声进行抑制，以提高信号的幅度与质量。
在此，首先引入应用广泛的高频小信号谐振放大器。
任务分析高频小信号谐振放大器的作用、电路组成、及工作原理，与低频小信号放大电路是基本一致的。
不同的是：一是在高频小信号谐振放大器中，所放大信号的频率远比低频放大电路信号频率高；二是高频小信号谐振放大器的频宽是窄带（要求只放大某一中心频率的载波信号）。
因此，首先在电路组成上应将低频放大电路中的低频三极管换成具有更高截止频率的高频三极管，将集电极负载换成了LC选频网络；再是在电路分析与设计中，应重点考虑电路的高频特性与选频特性。
高频小信号谐振放大器的核心元件是高频小功率晶体管和LC并联谐振回路。
相关知识一、高频小功率晶体管与LC并联谐振回路1．高频小功率晶体管高频小信号放大电路中采用的高频小功率晶体管与低频小功率晶体管不同，主要区别是工作截止频率不同。
低频晶体管只能工作在3MHz以下的频率上，而高频晶体管可以工作在几十到几百兆赫兹，甚至更高的频率上。
目前高频小功率晶体管工的作频率可达几千兆赫，噪声系数为几个分贝。
高频小功率晶体管的作用与低频小功率晶体管一样，工作在甲类工作状态，起电流放大作用。
2．LC并联谐振回路在接收机的各级高频小信号放大器中，利用LC并联谐振回路的选频作用，对谐振点频率的电流信号呈现较大的阻抗，而且是纯电阻性的，将电流信号转换成电压信号输出，而对失谐点频率的电流信号呈现很小的阻抗，抑制失谐点频率电流信号的输出，起到选择出所需接收的信号，抑制无用的信号和干扰的目的。

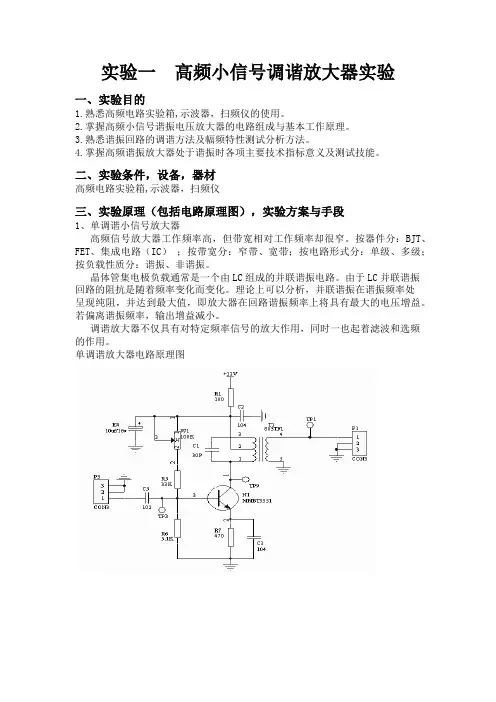

实验一高频小信号调谐放大器实验一、实验目的1.熟悉高频电路实验箱,示波器，扫频仪的使用。
2.掌握高频小信号谐振电压放大器的电路组成与基本工作原理。
3.熟悉谐振回路的调谐方法及幅频特性测试分析方法。
4.掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。
二、实验条件，设备，器材高频电路实验箱,示波器，扫频仪三、实验原理（包括电路原理图），实验方案与手段1、单调谐小信号放大器高频信号放大器工作频率高，但带宽相对工作频率却很窄。
按器件分：BJT、FET、集成电路（IC）；按带宽分：窄带、宽带；按电路形式分：单级、多级；按负载性质分：谐振、非谐振。
晶体管集电极负载通常是一个由LC组成的并联谐振电路。
由于LC并联谐振回路的阻抗是随着频率变化而变化。
理论上可以分析，并联谐振在谐振频率处呈现纯阻，并达到最大值，即放大器在回路谐振频率上将具有最大的电压增益。
若偏离谐振频率，输出增益减小。
调谐放大器不仅具有对特定频率信号的放大作用，同时一也起着滤波和选频的作用。
单调谐放大器电路原理图2、双调谐放大器电路原理图双调谐回路放大器具有频带宽、选择性好的优点，并能较好地解决增益与通频带之间的矛盾，从而在通信接收设备中广泛应用。
在双调谐放大器中，被放大后的信号通过互感耦合回路加到下级放大器的输入端，若耦合回路初、次级本身的损耗很小，则均可被忽略。
电压增益为通频带为弱耦合时，谐振曲线为单峰；为强耦合时，谐振曲线出现双峰；临界耦合时，双调谐放大其的通频带BW四、实验内容，操作步骤1、单频率谐振的调整断电状态下，按如下框图进行连线：用示波器观测TP3，调节①号板信号源模块，使之输出幅度为200mV、频率为10.7MHz正弦波信号。
顺时针调节W1到底，用示波器观测TP1，调节中周，使TP1幅度最大且波形稳定不失真。
2、动态测试保持输入信号频率不变，调节信号源模块的幅度旋钮"RF幅度"，改变输入信号TP3的幅度。

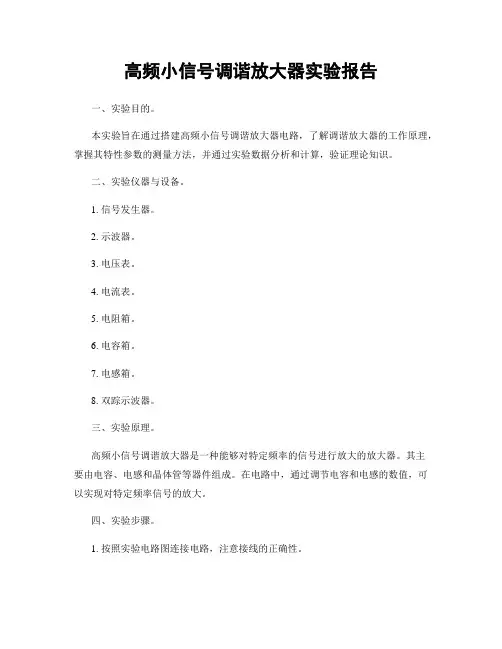

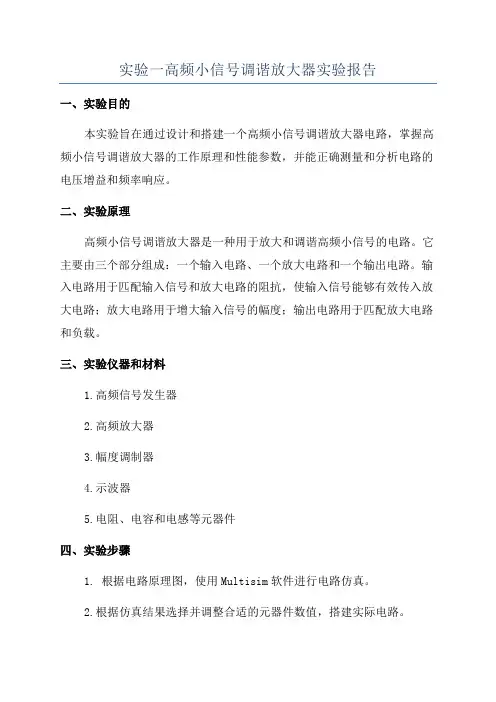

高频小信号调谐放大器实验报告一、实验目的。
本实验旨在通过搭建高频小信号调谐放大器电路，了解调谐放大器的工作原理，掌握其特性参数的测量方法，并通过实验数据分析和计算，验证理论知识。
二、实验仪器与设备。
1. 信号发生器。
2. 示波器。
3. 电压表。
4. 电流表。
5. 电阻箱。
6. 电容箱。
7. 电感箱。
8. 双踪示波器。
三、实验原理。
高频小信号调谐放大器是一种能够对特定频率的信号进行放大的放大器。
其主要由电容、电感和晶体管等器件组成。
在电路中，通过调节电容和电感的数值，可以实现对特定频率信号的放大。
四、实验步骤。
1. 按照实验电路图连接电路，注意接线的正确性。
2. 打开信号发生器和示波器，调节信号发生器的频率和幅度，观察示波器上的波形。
3. 通过改变电容和电感的数值，调节电路的共振频率，观察输出波形的变化。
4. 测量电路中各个元件的电压、电流等参数，并记录实验数据。
5. 根据实验数据，计算电路的增益、带宽等特性参数。
五、实验数据与分析。
在实验中，我们通过改变电容和电感的数值，成功调节了电路的共振频率，观察到输出波形的变化。
通过测量和计算，得到了电路的增益、带宽等特性参数，并与理论数值进行了对比分析。
六、实验结果与讨论。
根据实验数据分析，我们得出了电路的增益、带宽等特性参数，并与理论数值进行了对比。
通过对比分析，我们发现实验数据与理论计算结果基本吻合，验证了调谐放大器的工作原理和特性。
七、实验总结。
通过本次实验，我们深入了解了高频小信号调谐放大器的工作原理和特性参数的测量方法，掌握了调谐放大器的实际应用技巧。
实验结果与理论计算基本吻合，证明了实验的有效性和准确性。
八、参考文献。
1. 《电子电路分析与设计》，张三，XX出版社，2010年。
2. 《电子电路实验指导》，李四，XX出版社，2015年。
以上为高频小信号调谐放大器实验报告内容，谢谢阅读。
高频小信号调谐放大器的电路设计在无线通信系统中，高频小信号调谐放大器是一个重要的组成部分。
它可以用于放大输入信号并提高系统的灵敏度和动态范围。
本文将介绍高频小信号调谐放大器的电路设计原理和步骤，帮助读者了解如何设计一个高性能的调谐放大器。
1. 电路设计目标在开始设计之前，我们首先需要确定电路设计的目标。
高频小信号调谐放大器的主要目标是实现高增益和窄带宽。
高增益可以提高系统的灵敏度，使得输入信号的小幅变化也能够被放大器正确地检测到。
而窄带宽则可以避免不必要的噪声和干扰信号的干扰。
2. 选择合适的放大器类型根据设计目标，我们可以选择合适的放大器类型。
常见的高频小信号调谐放大器包括共集电极放大器、共射极放大器和共基极放大器。
不同的放大器类型有着不同的特性和适用范围。
根据具体的需求，选择合适的放大器类型是非常重要的。
3. 电路参数计算在确定放大器类型后，我们需要计算一些关键的电路参数，包括增益、带宽和输入阻抗等。
通过这些参数的计算，可以帮助我们进一步优化电路设计，使其更加符合实际需求。
同时，还需要考虑到电源电压和功耗等因素，以确保电路的正常工作。
4. 电路布局设计在完成电路参数计算后，我们需要进行电路布局设计。
良好的电路布局可以避免信号干扰和互相耦合等问题，提高电路的性能和稳定性。
同时，还需要考虑到信号路径的长度和阻抗匹配等因素，以确保信号的传输效果和质量。
5. 元器件选择和优化在进行元器件选择时，我们需要考虑到元器件的性能和可靠性等因素。
选择合适的元器件可以提高电路的工作效率和稳定性。
同时，还可以通过元器件的优化来进一步提高电路的性能，例如选择低噪声放大器和低失真元器件等。
6. 电路仿真和测试在完成电路设计后，我们需要进行电路的仿真和测试，以验证设计的正确性和性能。
电路仿真可以帮助我们预测电路的性能和行为，提前发现可能存在的问题。
而电路测试则可以确保电路的工作符合设计要求，满足实际应用的需求。
综上所述，高频小信号调谐放大器的电路设计是一个复杂而又关键的过程。

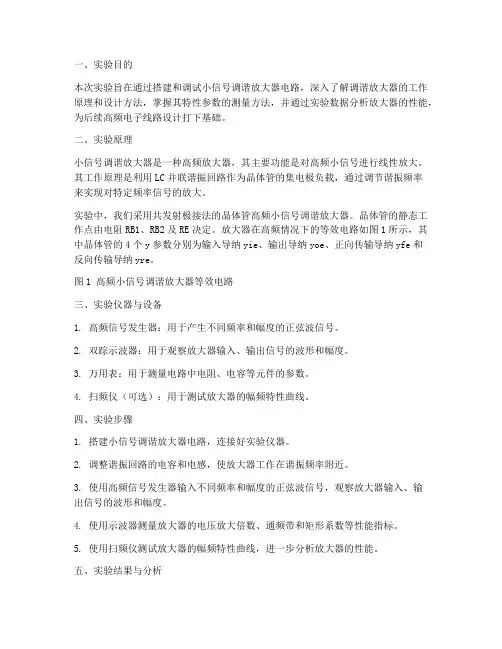

一、实验目的本次实验旨在通过搭建和调试小信号调谐放大器电路，深入了解调谐放大器的工作原理和设计方法，掌握其特性参数的测量方法，并通过实验数据分析放大器的性能，为后续高频电子线路设计打下基础。
二、实验原理小信号调谐放大器是一种高频放大器，其主要功能是对高频小信号进行线性放大。
其工作原理是利用LC并联谐振回路作为晶体管的集电极负载，通过调节谐振频率来实现对特定频率信号的放大。
实验中，我们采用共发射极接法的晶体管高频小信号调谐放大器。
晶体管的静态工作点由电阻RB1、RB2及RE决定。
放大器在高频情况下的等效电路如图1所示，其中晶体管的4个y参数分别为输入导纳yie、输出导纳yoe、正向传输导纳yfe和反向传输导纳yre。
图1 高频小信号调谐放大器等效电路三、实验仪器与设备1. 高频信号发生器：用于产生不同频率和幅度的正弦波信号。
2. 双踪示波器：用于观察放大器输入、输出信号的波形和幅度。
3. 万用表：用于测量电路中电阻、电容等元件的参数。
4. 扫频仪（可选）：用于测试放大器的幅频特性曲线。
四、实验步骤1. 搭建小信号调谐放大器电路，连接好实验仪器。
2. 调整谐振回路的电容和电感，使放大器工作在谐振频率附近。
3. 使用高频信号发生器输入不同频率和幅度的正弦波信号，观察放大器输入、输出信号的波形和幅度。
4. 使用示波器测量放大器的电压放大倍数、通频带和矩形系数等性能指标。
5. 使用扫频仪测试放大器的幅频特性曲线，进一步分析放大器的性能。
五、实验结果与分析1. 电压放大倍数通过实验，我们得到了放大器的电压放大倍数Avo，其值约为30dB。
这说明放大器对输入信号有较好的放大作用。
2. 通频带放大器的通频带BW0.7为2MHz，说明放大器对频率为2MHz的信号有较好的放大效果。
3. 矩形系数放大器的矩形系数Kr0.1为1.2，说明放大器对信号的选择性较好。
4. 幅频特性曲线通过扫频仪测试，我们得到了放大器的幅频特性曲线，如图2所示。

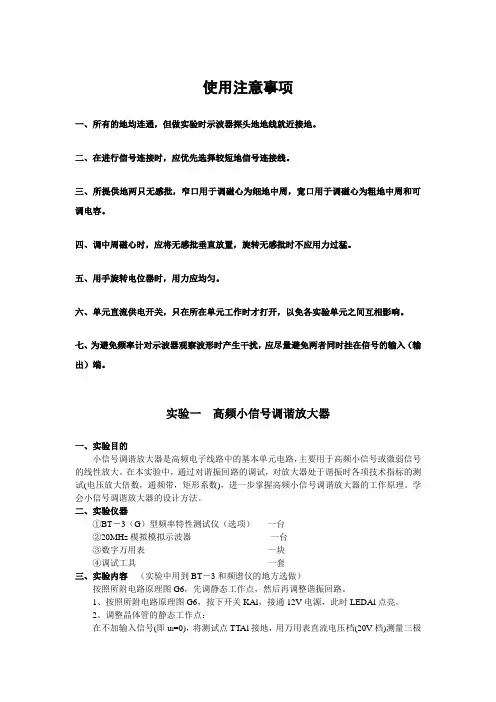

使用注意事项一、所有的地均连通，但做实验时示波器探头地地线就近接地。
二、在进行信号连接时，应优先选择较短地信号连接线。
三、所提供地两只无感批，窄口用于调磁心为细地中周，宽口用于调磁心为粗地中周和可调电容。
四、调中周磁心时，应将无感批垂直放置，旋转无感批时不应用力过猛。
五、用手旋转电位器时，用力应均匀。
六、单元直流供电开关，只在所在单元工作时才打开，以免各实验单元之间互相影响。
七、为避免频率计对示波器观察波形时产生干扰，应尽量避免两者同时挂在信号的输入（输出）端。
实验一高频小信号调谐放大器一、实验目的小信号调谐放大器是高频电子线路中的基本单元电路，主要用于高频小信号或微弱信号的线性放大。
在本实验中，通过对谐振回路的调试，对放大器处于谐振时各项技术指标的测试(电压放大倍数，通频带，矩形系数)，进一步掌握高频小信号调谐放大器的工作原理。
学会小信号调谐放大器的设计方法。
二、实验仪器①BT－3（G）型频率特性测试仪（选项）一台②20MHz模拟模拟示波器一台③数字万用表一块④调试工具一套三、实验内容（实验中用到BT－3和频谱仪的地方选做）按照所附电路原理图G6，先调静态工作点，然后再调整谐振回路。
1、按照所附电路原理图G6，按下开关KAl，接通12V电源，此时LEDAl点亮。
2、调整晶体管的静态工作点：在不加输入信号(即u i=0)，将测试点TTAl接地，用万用表直流电压档(20V档)测量三极管QAl 射极的电压(即测P6与G 两焊点之间的电压，见实验箱表面整机元件分布)调整可调电阻W A1，使u EQ ＝2.25V （即使I E ＝1.5mA ）根据此电路计算此时的I E ,u EQ , u BQ ,及u CEQ 的值。
3、调谐放大器的谐振回路使它谐振在10.7MHz方法是用BT-3频率特性测试仪的扫频电压输出端和检波探头，分别接电路的信号输入端TTAl 及测试端TTA2，通过调节y 轴，放大器的“增益”旋钮和“输出衰减”旋钮于合适位置，调节中心频率刻度盘，使荧光屏上显示出放大器的“幅频谐振特性曲线”，根据频标指示用绝缘起子慢慢旋动变压器的磁芯，使中心频率f 0＝10.7MHz 所对应的幅值最大。
高频电子线路E型实验箱总体介绍一、概述高频电子线路E型实验箱的实验内容主要是根据高等教育出版社出版的《高频电子线路》一书而设计的（作者张肃文），其中还参考了《电子线路－非线性部分》（作者谢嘉奎）、《高频电子线路》（作者曾兴雯）等教材的部分内容。
本实验箱由主机和14个模块组成，共设置了54个硬件实验和5个软件实验。
实验箱采用“积木式”结构，将实验所需的直流电源、频率计、信号源（带简易扫频源）设计成一个公共平台。
使用前请仔细阅读实验箱主板上的使用注意事项。
实验模块以插板的形式插在实验箱主板上，除需调节和拨动的元件外，其它元件均焊接在PCB板的反面。
模块正面印有实验电路图，便于学生理解实验原理。
反面使用透明盒罩，一方面便于学生观察元件，另一方面又可对元件加以保护。
二、主板简介主机提供实验所需的直流电源、信号源（带简易扫频源）、频率计，它们作为实验工具不开设实验内容。
各单元使用方法介绍如下：1、直流电源本实验箱提供的直流电源是基于本实验箱实验的需求而设计的。
主机提供四路直流电源：＋12V、＋5V、－12V、－5V，共直流地。
每路电源都有两个输出端口，分别放置在主板的左上方和右上方。
实验时，用实验箱所配置的单相三极电源线，连接220V交流电源和实验箱上侧的电源插座，打开实验箱右侧的船形开关，若正确连接则主板上的电源指示灯LEDf9和LEDf11亮。
此时，各直流电源端口均有相应的直流电压输出。
实验时，应根据模块的位置就近选择所需的直流电源输出端口。
2、低频信号源本实验箱提供的低频信号源是基于本实验箱实验的需求而设计的。
可输出正弦波、三角波和方波信号，频率范围分别为：1Hz～10MHz、1Hz～1MHz、1Hz～1MHz。
数码管LED900～LED907用于显示输出信号的频率，单位为Hz。
LED900～LED907依次为10MHz、MHz、100KHz、10KHz、KHz、100Hz、10Hz和Hz位。
若输出信号频率为Hz级，则LED900～LED906不显示。
若输出信号频率为10Hz级，则LED900～LED905不显示。
输出信号频率为其它情况时以此类推。
本低频信号源带简易扫频源的功能，可产生扫频信号用于定性检测外部网络的频率特性，共有两个扫频频段，分别为10KHz～100KHz和100KHz～1MHz。
V out为正弦波、三角波、方波和扫频信号的输出端口，Vi和V o分别为扫频源的检波输入端和检波输出端。
将V out处扫频信号接到外部网络的输入端，再将外部网络的输出与Vi 连接，就可用示波器在V o处定性观察外部网络的频率特性曲线。
低频信号源的使用方法介绍如下：（1）开机接通主机电源，按下开关Power1和Power2，则低频信号源的电源指示灯D100和D101亮。
数码管LED900～LED903不显示，LED904～LED907分别显示1、0、0、0，即开机默认输出1KHz的正弦波信号。
（2）波形选择按键TYPE用于改变输出信号的波形，在正弦波输出情况下，按一次TYPE键，则输出信号变为三角波；在三角波输出情况下，按一次TYPE键，则输出信号变为方波；在方波输出的情况下，按一次TYPE键，则输出信号变为正弦波。
依此顺序按动TYPE键，则循环输出这三种波形。
（3）频率选择按键RIGHT和LEFT用于选择当前需修改位，开机默认当前修改位为KHz位（LED904）。
在非扫频输出的状态下，按一次RIGHT键则修改位右移一位；按一次LEFT键则修改位左移一位。
被选中的当前修改位会闪烁显示。
按键UP和DOWN用于修改当前修改位的数值。
在选中当前修改位的情况下，按一次UP键，则当前修改位的数值加1；按一次DOWN键，则当前修改位的数值减1。
当当前修改位的数值为所需的数值时，按下ENTER键确定操作，当前修改位会停止闪烁，则V out处输出所需频率的信号。
在当前修改位的数值为9的情况下，按一次UP键，则当前修改位数值为0，其左边显示数值加1且当前修改位不变。
如在显示频率为1999Hz且当前修改位为10Hz位时，按一次UP键，则显示频率变为2009Hz且当前修改位仍为10Hz位。
在当前修改位的数值为1，且当前修改为最高位、当前修改位右边第一位的数值不为0的情况下，按一次DOWN键，则当前修改位自动右移一位且原当前修改位不显示。
如在显示频率为1100Hz且当前修改位为KHz位时，按一次DOWN键，则显示频率变为100Hz且当前修改位为100Hz位。
在当前修改位的数值为1，且当前修改为最高位、当前修改位右边第一位的数值为0的情况下，按一次DOWN键，则当前修改位自动右移一位（且该位数值变为9）且原当前修改位不显示。
如在显示频率为1000Hz且当前修改位为KHz位时，按一次DOWN键，则显示频率变为900且当前修改位为100Hz位。
在当前修改位的数值为0的情况下，按一次DOWN键，则当前修改位的数值变为9且当前修改位左边显示的数值减1。
如在显示频率为100Hz且当前修改位为Hz时，按一次DOWN 键，则显示频率变为99Hz且当前修改位不变。
（4）幅度调节双刀三掷开关U70用于选择输出信号幅度的衰减量，U70拨到最上端、中间和最下端时，衰减量分别为0dB、20dB和40dB。
即U70用于输出信号幅度的粗调。
“幅度调节”电位器用于对输出信号的幅度进行细调，当衰减量为0dB时，调节“幅度调节”电位器，则输出信号的峰峰值范围为1.5V～15V；当衰减量为20dB时，调节“幅度调节”电位器，则输出信号的峰峰值范围为150mV～1.5V；当衰减量为40dB时，调节“幅度调节”电位器，则输出信号的峰峰值范围为80mV～150mV。
说明：当输出信号的峰峰值较小时，由于噪声干扰相对较大，输出信号波形会有抖动，属于正常现象。
（5）占空比调节在输出信号为方波的情况下，调节“占空比调节”电位器可改变方波的占空比。
说明：严格地说，方波是指占空比为50％的矩形波，当占空比不为50％时，只能称为矩形波。
本实验指导书此处不做区别。
（6）直流电平调节在任意波形输出或扫频输出的情况下，调节“电平调节”电位器，可改变输出信号的直流量。
（7）扫频输出在点频输出的情况下，按一次SWEEP键，则V out输出10KHz～100KHz的扫频信号；连续按两次SWEEP键，则Vout输出100KHz～1MHz的扫频信号；连续按三次SWEEP键，则回到输出扫频前的状态。
（8）复位在通电后的任意情况下，按下RESET键，则信号源复位，恢复到输出1KHz正弦波信号的状态。
3、高频信号源本实验箱提供的高频信号源是基于本实验箱实验的需求而设计的。
可输出10MHz～120MHz的正弦波。
Power3为高频信号源部分的电源开关，D1为电源指示灯。
数码管LED6～LED1用于显示输出信号的频率，单位分别为100MHz、10MHz、MHz、100KHz、10KHz、KHz。
（1）开机接通主机电源，按下开关Power3，则电源指示灯D1亮。
数码管LED6～LED1显示010.700，即开机默认输出10.7MHz的正弦波信号。
（2）输出接口选择OUT1用于输出10MHz～20MHz的信号，信号幅度较小，主要用于小信号实验。
OUT2用于输出20MHz～70MHz的信号，其中10MHz～20MHz信号的幅度相对OUT1处较大。
OUT3用于输出70MHz～120MHz的信号，AGND为本信号源地，与主板共地。
当输出信号的频率较高时，需使用射频座接口。
本实验箱所开设实验的载波信号一般为10.7MHz，其它未使用的频段信号仅供用户参考使用。
（3）频率选择开机默认当前修改位为KHz位（LED1），每按动一次SELECT键，则当前修改位向左移动一位且闪烁显示。
选中当前修改位后，每按动一次UP或DOWN键，则当前修改位的数值加一或减一。
当当前修改位的数值为所需的数值时，按一下ENTER键确定操作，当前修改位停止闪烁，OUT1（或OUT2、OUT3）处输出所需频率的信号。
注意：本信号源的UP键和DOWN键不进位和退位，即：在当前修改位的数值为9的情况下，按一次UP键，当前修改位数值变为0，其它数码管显示数值不变。
在当前修改位的数值为0的情况下，按一次DOWN键，当前修改位数值仍为0，其它数码管显示的数值也不变。
（4）幅度调节“幅度调节”电位器用于调节输出信号的幅度，调节时请勿将电位器调节到两个最底端。
（5）扫频本高频信号源自带简易扫频源，用于定性分析外部网络的特性。
扫频频段有六段：信号输出频率（小于20MHz）～20MHz、20MHz～30MHz、30MHz～50MHz、50MHz～70MHz、70MHz～90MHz、90MHz～120MHz。
在点频输出的情况下，每按动一次TYPE键，则进入相应扫频频段。
如在10.7MHz点频输出的情况下，按动一次TYPE键，则进入10.7MHz～20MHz的扫频频段。
数码管LED1显示1（表示第1频段），同时用示波器在相应输出接口处观察，信号频率由10.7MHz逐渐向20MHz靠近，当信号频率为20MHz时，LED1所显示的1消失，LED6～LED1显示010.7000，即扫频前的信号频率值。
连续按动TYPE键，则扫频频段依次为20MHz～30MHz、30MHz～50MHz、50MHz～70MHz、70MHz～90MHz、90MHz～120MHz（注意选择输出接口，以便正确观察）。
当点频输出信号频率大于20MHz时，要根据点频所处的频段，按动相应的次数才能开始扫频。
如在点频输出为35MHz，按动两次TYPE键，则进入35MHz～50MHz的扫频状态，LED1显示3（表示第3频段），同时用示波器在相应输出接口处观察，信号频率由35MHz逐渐向50MHz 靠近，当信号频率为50MHz时，LED1所显示的3消失，LED6～LED1显示035000，即扫频前的信号频率值。
连续按动TYPE键，则扫频频段依次为50MHz～70MHz、70MHz～90MHz、90MHz～120MHz（注意选择输出接口，以便正确观察）。
在扫频频段为第六频段的情况下，再次按动TYPE键，不进入第一频段，即扫频频段不循环。
在扫频状态下，按动ENTER键，则信号源回到扫频前的状态。
（6）复位在通电后的任意情况下，按下RESET键，则信号源复位，恢复到输出10.7MHz正弦波信号的状态。
4、频率计本实验箱提供的频率计是基于本实验箱实验的需要而设计的。
它适用于频率范围为20Hz～100MHz，峰峰值Vp-p=100mV～5V的信号。
开关Power4为频率计部分的电源开关，LEDf10为电源指示灯。
信号从“频率输入”处的二号台阶插座或射频座输入。
测试高频信号源输出的较高频率信号时，需使用实验箱所配置的射频线进行连接。
