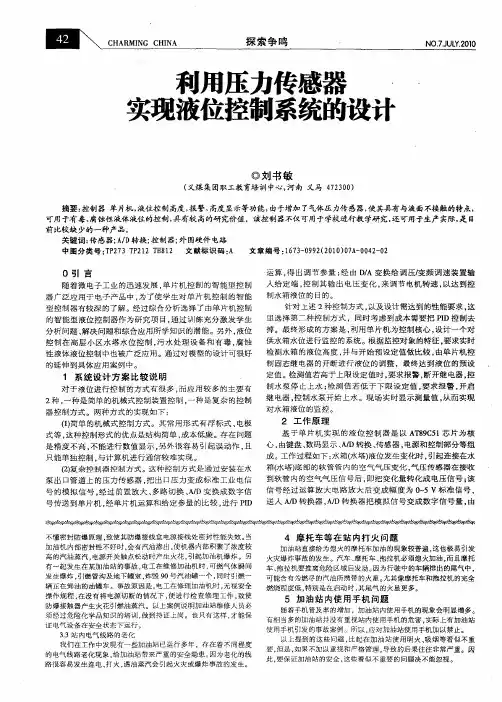

利用压力传感器实现液位控制系统的设计

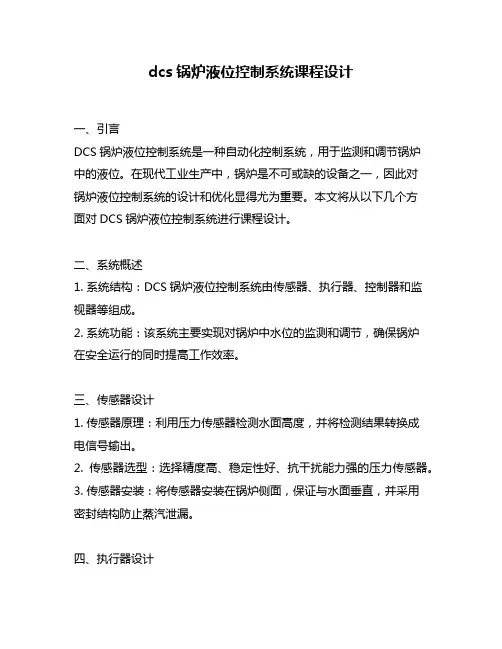

dcs锅炉液位控制系统课程设计一、引言DCS锅炉液位控制系统是一种自动化控制系统，用于监测和调节锅炉中的液位。

在现代工业生产中，锅炉是不可或缺的设备之一，因此对锅炉液位控制系统的设计和优化显得尤为重要。

本文将从以下几个方面对DCS锅炉液位控制系统进行课程设计。

二、系统概述1. 系统结构：DCS锅炉液位控制系统由传感器、执行器、控制器和监视器等组成。

2. 系统功能：该系统主要实现对锅炉中水位的监测和调节，确保锅炉在安全运行的同时提高工作效率。

三、传感器设计1. 传感器原理：利用压力传感器检测水面高度，并将检测结果转换成电信号输出。

2. 传感器选型：选择精度高、稳定性好、抗干扰能力强的压力传感器。

3. 传感器安装：将传感器安装在锅炉侧面，保证与水面垂直，并采用密封结构防止蒸汽泄漏。

四、执行器设计1. 执行器原理：利用电机驱动阀门，控制水的流动。

2. 执行器选型：选择响应速度快、精度高、耐腐蚀性好的电动阀门。

3. 执行器安装：将执行器安装在锅炉出水管道处，保证与水流方向一致，并采用密封结构防止漏水。

五、控制器设计1. 控制器原理：利用PID算法对传感器输出信号进行处理，并输出控制信号给执行器。

2. 控制器选型：选择具有高性能处理能力、可编程性强、稳定性好的PLC作为控制器。

3. 控制算法：采用PID算法对液位进行调节，根据实际情况调整Kp、Ki和Kd参数。

六、监视系统设计1. 监视系统原理：实时监测锅炉液位变化，并将监测结果显示在监视屏幕上。

2. 监视系统选型：选择具有高分辨率、反应速度快、稳定性好的液晶显示屏。

3. 监视界面设计：设计直观明了的监视界面，包括液位曲线图和实时数值显示等。

七、总结DCS锅炉液位控制系统是一种重要的自动化控制系统，其设计和优化对于锅炉运行的安全和效率具有重要意义。

本文从传感器、执行器、控制器和监视系统等方面进行课程设计，对该系统的实现和应用提供了一定的参考。

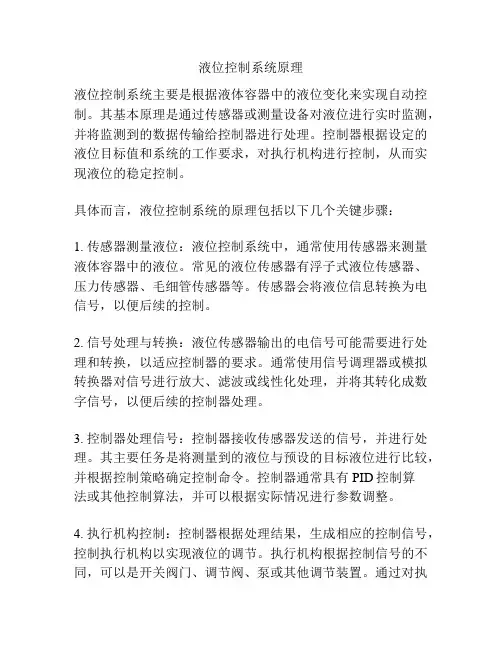

液位控制系统原理
液位控制系统主要是根据液体容器中的液位变化来实现自动控制。

其基本原理是通过传感器或测量设备对液位进行实时监测，并将监测到的数据传输给控制器进行处理。

控制器根据设定的液位目标值和系统的工作要求，对执行机构进行控制，从而实现液位的稳定控制。

具体而言，液位控制系统的原理包括以下几个关键步骤：
1. 传感器测量液位：液位控制系统中，通常使用传感器来测量液体容器中的液位。

常见的液位传感器有浮子式液位传感器、压力传感器、毛细管传感器等。

传感器会将液位信息转换为电信号，以便后续的控制。

2. 信号处理与转换：液位传感器输出的电信号可能需要进行处理和转换，以适应控制器的要求。

通常使用信号调理器或模拟转换器对信号进行放大、滤波或线性化处理，并将其转化成数字信号，以便后续的控制器处理。

3. 控制器处理信号：控制器接收传感器发送的信号，并进行处理。

其主要任务是将测量到的液位与预设的目标液位进行比较，并根据控制策略确定控制命令。

控制器通常具有PID控制算
法或其他控制算法，并可以根据实际情况进行参数调整。

4. 执行机构控制：控制器根据处理结果，生成相应的控制信号，控制执行机构以实现液位的调节。

执行机构根据控制信号的不同，可以是开关阀门、调节阀、泵或其他调节装置。

通过对执
行机构的控制，液位控制系统可以实现液位的自动调节。

总体来说，液位控制系统利用传感器监测液位并将信号转换为控制器可处理的形式，控制器根据设定的液位目标值进行处理，并通过控制信号控制执行机构，从而实现液位的稳定控制。

这种液位控制系统常应用于化工、制药、水处理、液体储存等领域。

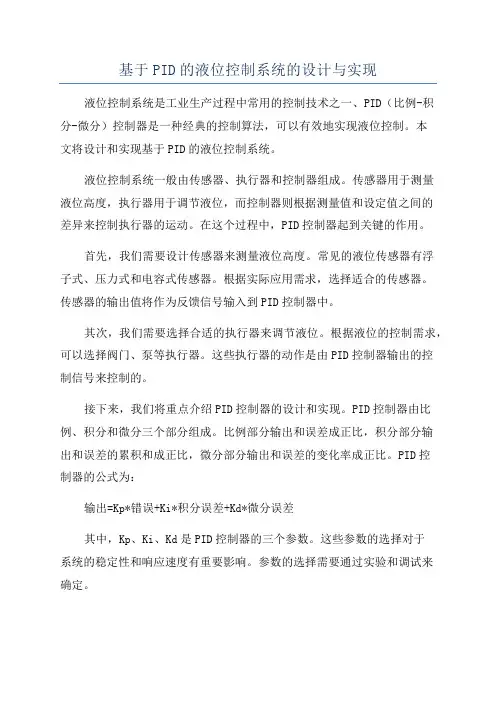

基于PID的液位控制系统的设计与实现液位控制系统是工业生产过程中常用的控制技术之一、PID（比例-积分-微分）控制器是一种经典的控制算法，可以有效地实现液位控制。

本文将设计和实现基于PID的液位控制系统。

液位控制系统一般由传感器、执行器和控制器组成。

传感器用于测量液位高度，执行器用于调节液位，而控制器则根据测量值和设定值之间的差异来控制执行器的运动。

在这个过程中，PID控制器起到关键的作用。

首先，我们需要设计传感器来测量液位高度。

常见的液位传感器有浮子式、压力式和电容式传感器。

根据实际应用需求，选择适合的传感器。

传感器的输出值将作为反馈信号输入到PID控制器中。

其次，我们需要选择合适的执行器来调节液位。

根据液位的控制需求，可以选择阀门、泵等执行器。

这些执行器的动作是由PID控制器输出的控制信号来控制的。

接下来，我们将重点介绍PID控制器的设计和实现。

PID控制器由比例、积分和微分三个部分组成。

比例部分输出和误差成正比，积分部分输出和误差的累积和成正比，微分部分输出和误差的变化率成正比。

PID控制器的公式为：输出=Kp*错误+Ki*积分误差+Kd*微分误差其中，Kp、Ki、Kd是PID控制器的三个参数。

这些参数的选择对于系统的稳定性和响应速度有重要影响。

参数的选择需要通过实验和调试来确定。

在PID控制器的实现中，有两种常用的方式：模拟PID和数字PID。

模拟PID控制器基于模拟电路实现，适用于一些低要求的应用场景。

数字PID控制器基于微处理器或单片机实现，适用于更复杂的控制场景。

在具体的实现中，我们需要先进行系统建模和参数调整。

系统建模是将液位控制系统转化为数学模型，以便进行分析和设计。

常见的建模方法有传递函数法和状态空间法。

参数调整是通过实验和仿真等手段来确定PID控制器的参数。

接下来，根据建模和参数调整的结果，我们可以进行PID控制器的实际设计和实现。

在设计过程中，需要注意选择合适的控制算法和调试方法，以保证系统的稳定性和性能。

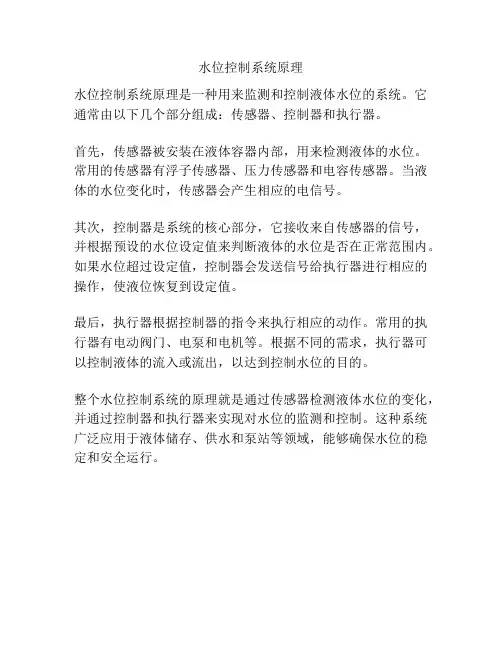

水位控制系统原理
水位控制系统原理是一种用来监测和控制液体水位的系统。

它通常由以下几个部分组成：传感器、控制器和执行器。

首先，传感器被安装在液体容器内部，用来检测液体的水位。

常用的传感器有浮子传感器、压力传感器和电容传感器。

当液体的水位变化时，传感器会产生相应的电信号。

其次，控制器是系统的核心部分，它接收来自传感器的信号，并根据预设的水位设定值来判断液体的水位是否在正常范围内。

如果水位超过设定值，控制器会发送信号给执行器进行相应的操作，使液位恢复到设定值。

最后，执行器根据控制器的指令来执行相应的动作。

常用的执行器有电动阀门、电泵和电机等。

根据不同的需求，执行器可以控制液体的流入或流出，以达到控制水位的目的。

整个水位控制系统的原理就是通过传感器检测液体水位的变化，并通过控制器和执行器来实现对水位的监测和控制。

这种系统广泛应用于液体储存、供水和泵站等领域，能够确保水位的稳定和安全运行。

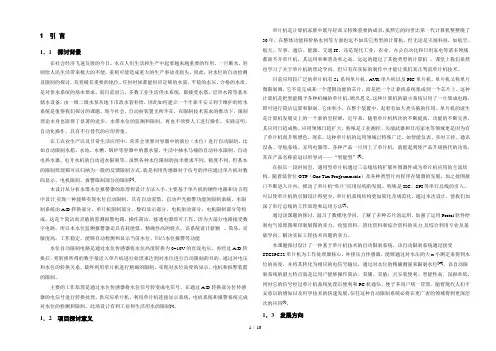

1 引言1．1 探讨背景在社会经济飞速发展的今日，水在人们生活和生产中起着越来越重要的作用。

一旦断水，轻则给人民生活带来极大的不便，重则可能造成重大的生产事故及损失。

因此，对水位的自动检测及限制的探讨，有着极其重要的地位。

任何时候都能供应足够的水量，平稳的水压，合格的水质，是对供水系统的基本要求。

就目前而言，多数工业生活供水系统，都接受水塔，层顶水箱等基本储水设备，由一级二级水泵从地下市政水管补给，因此如何建立一个牢靠平安又利于维护的给水系统是值得我们探讨的课题。

现今社会，自动扮装置无所不在，在限制技术需求的推动下，限制理论本身也取得了显著的进步。

水塔水位的监测和限制，再也不须要人工进行操作。

实践证明，自动化操作，具有不行替代的应用价值。

在工农业生产以及日常生活应用中，常常会须要对容器中的液位（水位）进行自动限制。

比如自动限制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水限制、自动电热水器、电开水机的自动进水限制等。

虽然各种水位限制的技术要求不同，精度不同，但基本的限制原理都可以归纳为一般的反馈限制方式，就是利用传感器对于信号的供应通过单片机对数码显示、电机限制、报警限制部分的限制[1]。

本设计从分析水塔水位报警器的原理和设计方法入手，主要基于单片机的硬件电路和语言程序设计,实现一种能够实现水位自动限制、具有自动爱惜、自动声光报警功能的限制系统。

本限制系统由A/D转换部分、单片机限制部分、数码显示部分、电机驱动部分、电机限制部分等构成。

这是个简洁而灵敏的监测报警电路，操作简洁，接通电源即可工作。

因为大部分电路接受数字电路，所以本水位监测报警器还具有耗能低、精确性高的特点。

该系统设计新颖、简易，灵敏度高，工作稳定，能够自动检测和显示当前水位、凹凸水位报警等功能水位自动限制电路是通过水位传感器将水位高度转换为0~10V的直流电压，再经过A/D转换后，将转换所得的数字量送入单片机进行处理来达到对水位进行自动限制的目的。

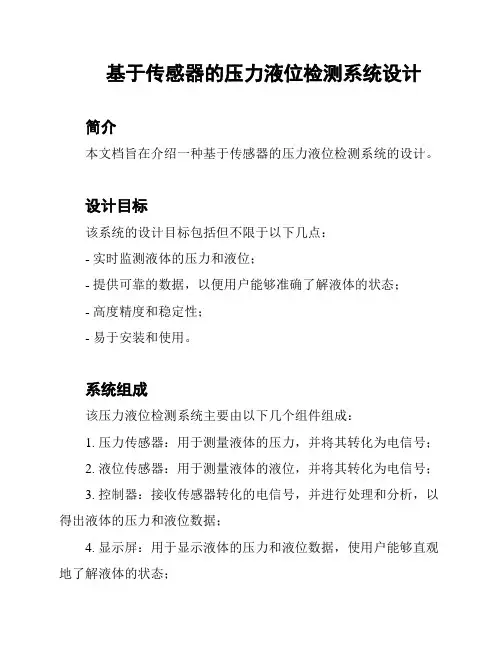

基于传感器的压力液位检测系统设计简介本文档旨在介绍一种基于传感器的压力液位检测系统的设计。

设计目标该系统的设计目标包括但不限于以下几点：- 实时监测液体的压力和液位；- 提供可靠的数据，以便用户能够准确了解液体的状态；- 高度精度和稳定性；- 易于安装和使用。

系统组成该压力液位检测系统主要由以下几个组件组成：1. 压力传感器：用于测量液体的压力，并将其转化为电信号；2. 液位传感器：用于测量液体的液位，并将其转化为电信号；3. 控制器：接收传感器转化的电信号，并进行处理和分析，以得出液体的压力和液位数据；4. 显示屏：用于显示液体的压力和液位数据，使用户能够直观地了解液体的状态；5. 电源供应：提供系统所需的电力。

工作原理该系统的工作原理如下：1. 压力传感器通过测量液体对其施加的压力，将其转化为相应的电信号；2. 液位传感器通过测量液体的液位高度，将其转化为相应的电信号；3. 控制器接收传感器传来的电信号，并根据预设的算法对其进行处理和分析，从而得出液体的压力和液位数据；4. 显示屏将处理后的数据展示给用户，使其能够直观地了解液体的状态。

实施步骤下面是设计该系统的一般实施步骤：1. 进行需求分析，明确系统的设计目标；2. 选择合适的压力传感器和液位传感器，确保其满足系统要求；3. 设计并实现传感器与控制器之间的连接和数据传输；4. 开发控制器的算法和逻辑，确保准确地计算出液体的压力和液位数据；5. 连接显示屏和控制器，并确保其正常工作；6. 进行系统测试和调试，确保其稳定性和精确性；7. 完成系统的安装和部署，并提供使用说明。

总结基于传感器的压力液位检测系统设计是一个复杂而具有挑战性的任务，但通过合理的规划和实施，我们可以实现高精度和可靠的液体状态监测。

该系统的设计目标、组成和工作原理在本文档中得到了详细阐述，并提供了一般的实施步骤。

希望本文档能为设计和开发基于传感器的压力液位检测系统提供一定的指导和帮助。

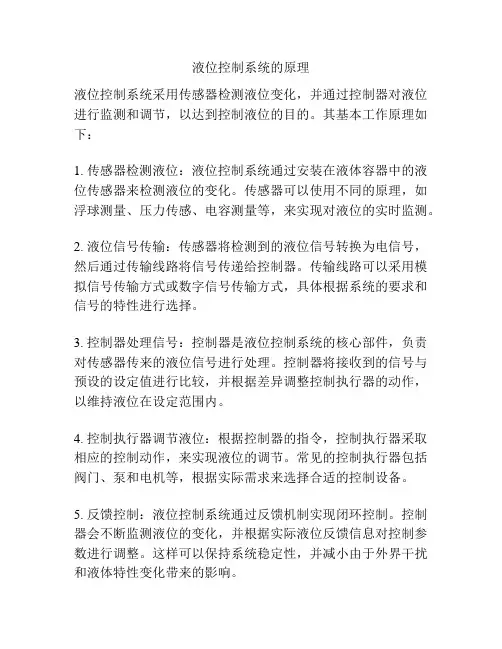

液位控制系统的原理
液位控制系统采用传感器检测液位变化，并通过控制器对液位进行监测和调节，以达到控制液位的目的。

其基本工作原理如下：
1. 传感器检测液位：液位控制系统通过安装在液体容器中的液位传感器来检测液位的变化。

传感器可以使用不同的原理，如浮球测量、压力传感、电容测量等，来实现对液位的实时监测。

2. 液位信号传输：传感器将检测到的液位信号转换为电信号，然后通过传输线路将信号传递给控制器。

传输线路可以采用模拟信号传输方式或数字信号传输方式，具体根据系统的要求和信号的特性进行选择。

3. 控制器处理信号：控制器是液位控制系统的核心部件，负责对传感器传来的液位信号进行处理。

控制器将接收到的信号与预设的设定值进行比较，并根据差异调整控制执行器的动作，以维持液位在设定范围内。

4. 控制执行器调节液位：根据控制器的指令，控制执行器采取相应的控制动作，来实现液位的调节。

常见的控制执行器包括阀门、泵和电机等，根据实际需求来选择合适的控制设备。

5. 反馈控制：液位控制系统通过反馈机制实现闭环控制。

控制器会不断监测液位的变化，并根据实际液位反馈信息对控制参数进行调整。

这样可以保持系统稳定性，并减小由于外界干扰和液体特性变化带来的影响。

通过以上的工作原理，液位控制系统可以实现对液位的准确控制和稳定性维持，广泛应用于工业生产和自动化控制领域。

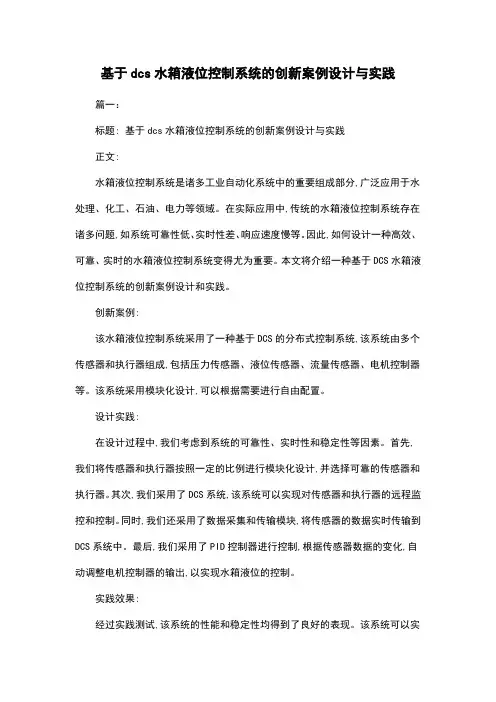

基于dcs水箱液位控制系统的创新案例设计与实践篇一：标题: 基于dcs水箱液位控制系统的创新案例设计与实践正文:水箱液位控制系统是诸多工业自动化系统中的重要组成部分,广泛应用于水处理、化工、石油、电力等领域。

在实际应用中,传统的水箱液位控制系统存在诸多问题,如系统可靠性低、实时性差、响应速度慢等。

因此,如何设计一种高效、可靠、实时的水箱液位控制系统变得尤为重要。

本文将介绍一种基于DCS水箱液位控制系统的创新案例设计和实践。

创新案例:该水箱液位控制系统采用了一种基于DCS的分布式控制系统,该系统由多个传感器和执行器组成,包括压力传感器、液位传感器、流量传感器、电机控制器等。

该系统采用模块化设计,可以根据需要进行自由配置。

设计实践:在设计过程中,我们考虑到系统的可靠性、实时性和稳定性等因素。

首先,我们将传感器和执行器按照一定的比例进行模块化设计,并选择可靠的传感器和执行器。

其次,我们采用了DCS系统,该系统可以实现对传感器和执行器的远程监控和控制。

同时,我们还采用了数据采集和传输模块,将传感器的数据实时传输到DCS系统中。

最后,我们采用了PID控制器进行控制,根据传感器数据的变化,自动调整电机控制器的输出,以实现水箱液位的控制。

实践效果:经过实践测试,该系统的性能和稳定性均得到了良好的表现。

该系统可以实现对水箱液位的高度、速度、压力等参数的实时控制,并且可以实现远程控制和自动运行。

同时,该系统具有高可靠性、高实时性和高稳定性等特点,能够满足不同行业的需求。

拓展:除了基于DCS的水箱液位控制系统外,还有其他类型的水箱液位控制系统,如传统的机械式液位控制系统、PLC控制系统等。

在选择控制系统时,应根据具体应用需求和系统特点进行选择。

此外,在设计过程中,还应注意控制系统的模块化设计、数据采集和传输模块的选择、PID控制器的参数设置等因素,以提高系统的可靠性和实时性。

篇二：标题: 基于DCS水箱液位控制系统的创新案例设计与实践正文:随着工业自动化和物联网技术的不断发展,水箱液位控制系统在现代工业生产中得到了广泛的应用。

液位控制系统毕业论文液位控制系统毕业论文引言液位控制系统是工业自动化领域中常见的控制系统之一。

它的主要功能是根据液体的实时液位信息，通过控制阀门或泵等装置，实现对液体液位的精确控制。

液位控制系统在化工、石油、食品等行业中得到广泛应用，对提高生产效率、降低安全风险具有重要意义。

本篇论文将对液位控制系统的原理、设计与应用进行深入研究和分析。

一、液位控制系统的原理液位控制系统的原理基于液位传感器的测量技术。

常见的液位传感器包括浮球式、压力式和电容式等。

浮球式液位传感器通过浮子的浮沉来感知液位高低，压力式液位传感器则通过测量液体对传感器的压力变化来确定液位。

电容式液位传感器则是通过测量电容的变化来反映液位的变化。

液位控制系统的工作原理可以简单描述为：液位传感器感知液位的变化，并将信号传递给控制器；控制器根据设定的目标液位，通过控制阀门或泵等执行器来调整液位。

这一过程需要涉及到信号采集、信号处理、控制算法和执行器控制等多个环节。

二、液位控制系统的设计液位控制系统的设计需要考虑多个因素，包括控制精度、响应速度、稳定性和可靠性等。

其中，控制精度是指系统输出与设定值之间的偏差，响应速度则是指系统对液位变化的迅速程度。

稳定性是指系统在长时间运行中的抗干扰能力，而可靠性则是指系统在各种环境条件下的正常工作能力。

液位控制系统的设计需要根据具体的应用场景来确定。

在化工行业中，由于液体的性质多变，设计师需要考虑液体的温度、压力、粘度等因素对系统的影响。

在石油行业中，由于液位控制系统通常需要应对高温、高压等极端环境，设计师需要选择适合的材料和技术来保证系统的可靠性。

在食品行业中，设计师还需要考虑食品安全和卫生要求，确保系统不会对食品质量产生负面影响。

三、液位控制系统的应用液位控制系统在工业生产中有着广泛的应用。

在化工行业中，液位控制系统可以用于控制反应釜中液位的变化，确保反应过程的稳定性和安全性。

在石油行业中，液位控制系统可以用于储罐的液位控制，避免液位过高或过低带来的安全隐患。

基于压力传感器的高精度液位测量及控制器设计作者：陈利君来源：《数字技术与应用》2013年第07期摘要：利用高精度压力传感器、高精度放大器集成电路、单片机及附属键盘显示电路等，设计液位测量及控制系统，使液位测量和控制达到毫米级。

所设计系统具智能化液位显示和控制功能，有4位数码显示、液位设定按键、标定按键，所测定的数据在不掉电存储器EEPROM中保存。

关键词：高精度压力传感器高精度放大器液位测量液位控制中图分类号：TP273 文献标识码：A 文章编号：1007-9416（2013）07-0014-021 引言液位的测量和控制在工农业生产和社会生活中有广泛应用，迄今为止，在各行各业的应用中，对液位的测量和控制采用的方法比较多，也相应的不断有实际产品问世。

液位测量的方法可以大体上归纳如下[1]：电子类液位测量法、浮子法、人工检尺法、超声波法、光纤传感器法。

这几种方法，各自针对不同的实际问题有不同的测量特点。

本设计采用的方法属于电子类液位测量法，将高精度压力传感器放在待测液位容器底部，当液位高度变化时，容器底部液体压力会发生变化，因此压力传感器输出的电信号也会发生变化，通过电子线路处理传感器输出的电信号，再经过数字化及计算机处理，可以得到液位变化的数字，经过精确标定可以得到液位及其变化的准确数字。

2 设计方案2.1 设计方案要求（1）要求4位数码显示器能显示实时的液位高度；（2）要求设置2个按键，通过按键能够设定和修改目标液位值，在实际液位偏离目标液位时，系统能够启动加液或减液装置，目标液位值保存在系统中，关机后重新开机时，值不变；（3）系统具备标定功能，不同密度的液体标定后能够正常使用；（4）要求具备较高精度，液位测量和控制达到毫米级。

2.2 设计方案的确定整体系统框图如图1。

设计中为了对压力进行检测，就需要将压力传感器输出的模拟量进行测量。

由于压力传感器输出的电压很微弱，不便于A/D进行模数转换，于是增加了一级放大电路以匹配A/D对输入模拟量的要求。

单片机课程设计报告书液位监测系统一、设计目的1. 采用单片机、ADC0809、压力传感器为主要器件，设计水深检测系统；2. 通过本次课程设计加深对单片机课程的全面认识和掌握，对单片机课程的应用进一步的了解；3. 掌握定时器、外部中断的设置和编程原理；4. 通过此次课程设计能够将单片机软硬件结合起来，对程序进行编辑，校验。

二、设计要求1.压力变送器输出为4-20mA电流信号，通过转换电路把其转换为电压信号；2.处理模拟信号并显示其实际水的深度数值。

三、设计器材四、设计方案及分析1. 单片机最小系统电路单片机最小系统电路如图1所示，由主控器STC89C52、时钟电路和复位电路三部分组成。

单片机STC89C52作为核心控制器控制着整个系统的工作，而时钟电路负责产生单片机工作所必需的时钟信号，复位电路使得单片机能够正常、有序、稳定地工作。

图1 单片机最小系统2. 时钟电路STC89C52 单片机芯片内部设有一个由反向放大器所构成的振荡器。

19脚(XTAL1)为振荡器反相放大器和内部时钟发生电路的输入端，18脚(XTAL2)为振荡器反相放大器的输出端。

在XTAL1和XTAL2引脚上外接定时元器件，内部振荡电路就会产生自激振荡。

本系统采用的定时元器件为石英晶体（晶振）和电容组成的并联谐振回路。

晶振频率为12MHz，电容大小为33pF，时钟电路如图所示。

图2 时钟电路（晶振）3. 复位电路STC89C52的复位是由外部的复位电路来实现的,复位电路通常采用上电复位和按钮复位两种方式,本设计采用的是最按钮复位电路,其电路图如图所示。

图3 复位电路4．数码管显示电路LED又称为数码管，它主要由8段发光二极管组成的不同组合，可以显示a～g为数字和字符显示段，h段为小数点显示，通过a～g为7个发光段的不同组合，可以显示0～9和A～F共16个数字和字母。

LED可以分为共阴极和共阳极两种结构。

共阳极结构即把8个发光二极管阳极连在一起。

水箱液位控制系统的设计首先，我们需要选择适合的传感器来测量水箱中的液位。

常用的液位传感器有浮子式传感器、压力传感器和超声波传感器等。

在选用传感器时需要考虑水箱的大小、形状和液位变化的速度等因素。

在测量完液位后，测量值需要经过放大和转换处理，以便与控制器进行连接并进行进一步的处理和分析。

放大和转换电路应根据传感器类型和输出信号的特征进行设计。

接下来，我们需要选择合适的控制器来实现液位控制。

液位控制器通常包括一个比例控制器和一个开关控制器。

比例控制器根据液位测量值与设定值之间的差异来调整输出信号，以控制水泵的运行速度。

开关控制器则根据液位测量值是否超出设定范围来判断是否需要启动或停止水泵。

在液位控制器中，需要定义一个设定范围，即水箱液位的上下限。

当液位超出设定范围时，开关控制器会发送一个控制信号，来启动或停止水泵。

同时，比例控制器会根据液位测量值与设定值之间的差异来调整水泵的运行速度。

另外，为了确保系统的可靠性和稳定性，还需要设计一套安全保护措施。

例如，在水箱液位过高或过低的情况下，可以设置报警装置，同时关闭水泵以避免故障或损坏。

此外，还可以设计备用水泵或备用电源，以确保在主要设备故障时系统可以继续运行。

最后，为了方便人机交互和系统管理，可以将液位控制系统与计算机网络进行连接，实现远程监控和操作。

通过远程监控，可以随时随地获取系统状态和运行数据，及时发现并解决问题。

总之，水箱液位控制系统的设计需要选择合适的传感器和控制器，并进行适当的信号处理和转换。

在设计过程中需要考虑系统的可靠性、稳定性和安全性，并提供方便的人机交互和系统管理功能。

通过合理的设计和实施，水箱液位控制系统可以实现自动化的液位控制，提高水资源的利用效率，并减少人力和能源的浪费。

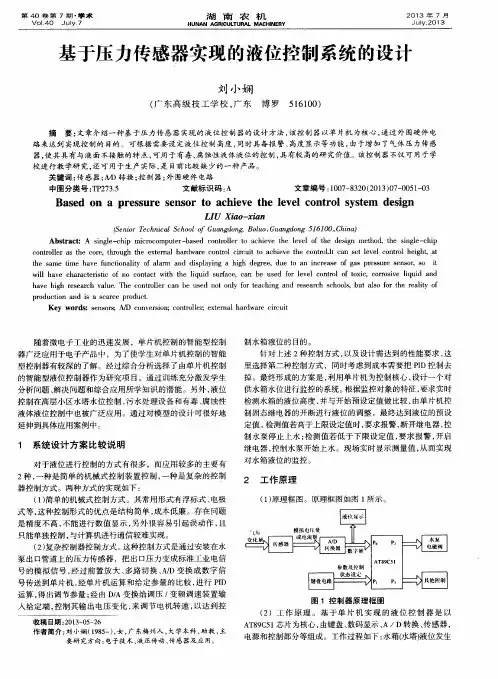

液位计算机控制系统设计方案1、系统设计方案1.1 系统设计方案比较对于水位进行控制的方式有很多,而应用较多的主要有2种,一种是简单的机械式控制装置控制,一种是复杂的控制器控制方式。

两种方式的实现如下：(1)简单的机械式控制方式。

其常用形式有浮标式、电极式等,这种控制形式的优点是结构简单,成本低廉。

存在问题是精度不高,不能进行数值显示,另外很容易引起误动作,且只能单独控制,与计算机进行通信较难实现。

(2)复杂控制器控制方式。

这种控制方式是通过安装在水泵出口管道上的压力传感器,把出口压力变成标准工业电信号的模拟信号,经过前置放大、多路切换、A／D 变换成数字信号传送到单片机,经单片机运算和给定参量的比较,进行PID运算,得出调节参量;经由D／A变换给调压／变频调速装置输入给定端,控制其输出电压变化,来调节电机转速,以达到控制水位的目的。

本设计利用单片机设计一个水位控制系统，要求选择合适的水位，当设定完水位后，系统根据水位情况控制电磁阀的开启和关断。

1.2 系统设计总框图图2-1 系统总体框图1.3 A/D转换模块设计方案TLC1543美国TI司生产的多通道、低价格的模数转换器。

采用串行通信接口，具有输入通道多、性价比高、易于和单片机接口的特点，可广泛应用于各种数据采集系统。

TLC1543为20脚DIP装的CMOS 10位开关电容逐次A/D逼近模数转换器，引脚排列如图1 所示。

其中A0～A10（1～9 、11、12脚）为11 个模拟输入端，REF+（14脚，通常为VCC）和REF-（13脚，通常为地）为基准电压正负端，CS（15脚）为片选端，在CS端的一个下降沿变化将复位部计数器并控制和使能ADDRESS、I/O CLOCK （18脚）和DATA OUT（16脚）。

ADDRESS（17脚）为串行数据输入端，是一个1的串行地址用来选择下一个即将被转换的模拟输入或测试电压。

DATA OUT 为A/D 换结束3态串行输出端，它与微处理器或外围的串行口通信，可对数据长度和格式灵活编程。

化工厂装置中液位控制的原理与优化方法解析液位控制在化工生产中起着至关重要的作用。

它不仅可以确保装置的正常运行，还能保证产品质量和生产效率。

本文将从原理和优化方法两个方面来解析化工厂装置中液位控制的相关问题。

一、液位控制的原理液位控制的原理主要基于压力传感器和液位传感器的工作原理。

压力传感器通过测量液体的静压力来确定液位的高低，而液位传感器则是通过测量液体的电容、电阻或超声波等方式来确定液位的高低。

在液位控制系统中，传感器将液位信号转化为电信号，并传输给控制器。

控制器根据接收到的信号进行处理，并通过控制执行器来调节液位。

当液位低于设定值时，控制器会发出信号，使执行器增加液位；当液位高于设定值时，控制器会发出信号，使执行器减少液位。

通过不断调节执行器的开度，使液位保持在设定值附近。

二、液位控制的优化方法1. 选择合适的传感器：不同的液位传感器适用于不同的工况和液体性质。

在选择传感器时，需要考虑液体的温度、压力、粘度等因素，并选择能够稳定、准确地测量液位的传感器。

2. 优化控制策略：液位控制系统的控制策略有很多种，如比例控制、积分控制、微分控制等。

根据具体的工况和要求，选择合适的控制策略，并进行参数调整，以提高控制系统的稳定性和响应速度。

3. 提高控制精度：液位控制系统的精度对于化工生产的稳定性和产品质量至关重要。

通过提高传感器的精度、减小传感器的误差、优化控制器的参数等方式，可以提高液位控制系统的精度。

4. 引入先进的控制算法：随着科技的进步，越来越多的先进控制算法被应用于液位控制中。

如模糊控制、神经网络控制、模型预测控制等。

这些算法能够更好地适应复杂的工况和非线性系统，提高液位控制的效果。

5. 定期维护和检修：液位控制系统需要定期进行维护和检修，以确保传感器和执行器的正常工作。

定期校准传感器、清洗管路、检查阀门等操作，可以有效地预防故障和提高系统的可靠性。

总结起来，液位控制在化工厂装置中具有重要的作用。

储水罐液位计算机控制系统设计概述：储水罐液位计算机控制系统是一种基于计算机技术和传感器技术的自动控制系统，用于对储水罐的液位进行检测和控制。

该系统通过连续监测储水罐液位，实时获取液位数据并对其进行处理和分析，然后根据设定的控制策略调节水泵的工作状态，实现对储水罐液位的控制和调节。

系统组成：1.液位传感器：系统中使用高精度的压力传感器或浮球传感器对储水罐液位进行测量。

传感器将液位信息转换为电信号，并传输给计算机系统。

2.控制器：该系统使用嵌入式控制器，如PLC（可编程逻辑控制器）或单片机，作为系统的控制核心。

控制器接收传感器传输的液位数据，并根据设定的控制策略进行处理，控制水泵的工作状态。

3.电控系统：系统还包括电控系统，用于控制水泵的启停。

电控系统接收控制器的信号，通过控制接触器或电磁阀等设备，控制水泵的运行。

4.电源系统：为了保证系统的稳定运行，需要提供可靠的电源系统。

可以使用市电供电，也可以使用备用电源作为系统的电源。

5.人机界面：为了方便用户对系统进行操作和监控，需要提供人机界面。

可以采用触摸屏、键盘显示器等设备，用于设置液位控制参数、监测液位变化和显示系统运行状态。

系统原理：1.数据获取：通过液位传感器对储水罐液位进行连续测量，并将测量数据传输给控制系统。

2.数据处理：控制器接收传感器传输的数据，进行数据处理和分析。

根据预设的液位控制策略，计算出水泵工作所需的液位值。

3.控制策略：根据系统要求，制定合理的控制策略。

可以根据目标液位设置一些液位值作为启动水泵的标准，当液位低于该标准值时，控制器发出启动信号，打开电控系统，使水泵开始运行，补充储水罐中的水。

当液位高于设定的停止水位时，控制器发出停止信号，关闭水泵，停止加水。

4.控制执行：电控系统接收控制器信号，根据信号的指示来控制水泵的启停。

当接收到启动信号时，电控系统打开相应的接触器或电磁阀，允许电能传递到水泵并启动。

当接收到停止信号时，电控系统关闭相应的接触器或电磁阀，切断电能传递，停止水泵的工作。

东北大学分校自动化工程系《过程控制系统》课程设计设计题目：智能化液位测量仪设计一．《过程控制系统》课程设计要求1. 设计题目：智能化液位测量仪设计2. 设计任务：利用压力传感器和可编程控制器设计智能液位测量仪1)采用压力传感器，硬件控制采用西门子300PLC2)写出压力测量过程，绘制压力测量仪组成框图3)设计系统硬件电路4)编制液位测量程序二．前言1.液位传感器的类型：1）静压式液位计：当变送器投入到被测液体中某一深度时，迎液面受到的压力P=，。

采用扩散硅或瓷敏感元件的压阻效应，将静压转成电信号。

转换成4-20mADC标准电流信号输出。

2）硅压阻式液位变送器：把与液位深度成正比的液体静压力测量出来，经过放大电路转换成标准电流电压信号输出，建立起输出电信号与液位深度的线性对比关系，实现对液体深度的测量。

3）磁致伸缩液位计：电子仓产生起始脉冲，在波导丝中传输时，同时产生一沿波导丝方向前进的旋转磁场，当磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，扭动被安装在电子仓的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。

4）超声波液位计：探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而反映出液位。

5）电容式液位传感器：把一根涂有绝缘层的金属棒，插入装有导电介质的金属容器中，在金属棒和容器壁间形成电容，当被测介质物位变化时，传感器电容量发生相应变化，电容量的变体△Cx 转换成与物位成比例的直流标准信号。

6）浮球式液位传感器：当浮子随着液位（界面）上下浮动，浮子永磁体的磁力作用于导管的干簧管，使相应高度的干簧管闭合，得到正比于液位的电压信号，经转换器转换成4~20mA.DC的标准信号。
