交换机的端口配置与管理.pdf

计算机通信技术实验1交换机的基本配置电⼦信息学院实验报告书课程名：《计算机通信技术》题⽬：交换机的基本配置班级： xx1411学号： xxxxxxxxxx姓名： xx实验时间 4.14实验⼀交换机的基本配置⼀、实验⽬的1、理解和掌握通过控制台端⼝对交换机进⾏访问、设置和管理的⽅法；2、掌握交换机配置的基本命令、⽅法和步骤。

⼆、实验设备1、Cisco Catalyst 2950系列交换机2台，型号不限。

2、2台PC，操作系统为Windows系列，装有超级终端程序。

3、Console电缆和若⼲根直通线。

三、实验要求1、按实验内容进⾏交换机的配置，验证配置的正确性2、将本实验的实验⽬的、实验内容、实验结果和实验⼩结记录在实验报告纸上。

四、知识要点交换机是⼀种数据链路层设备，运⾏以太⽹通信协议。

Cisco交换机产品以“Catalyst”为标志，包含2900、2918、2940、2960、3560-E、3560、3750-E、3750、4500、4900、6500等众多系列。

1交换机的配置⽅式1)交换机的本地配置连接Cisco交换机上⼀般都有⼀个“Console”端⼝，它是专门⽤于对交换机进⾏本地配置和管理的。

通过Console端⼝连接并配置交换机，是配置和管理交换机必须经过的步骤。

2）利⽤Telnet虚拟终端配置Cisco交换机或路由器通过不同的配置模式来区分命令的执⾏权限（级别）。

在不同模式下，允许执⾏的命令不相同。

1）⽤户EXEC模式–该模式的权限最低，只能执⾏⼀组有限的命令，这些命令主要是查看系统信息的命令Show)、⽹络诊断调试命令（如ping.traceroute等）、终端登录( Telnet)以及进⼊特权模式的命令(enable)等。

–此时的命令⾏提⽰符为“>”，例如“Switch>”。

2）特权EXEC模式–⽤户EXEC模式下，执⾏enable命令，将进⼊到特权EXEC模式。

进⼈该模式后，就能执⾏IOS提供的所有命令。

交换机的配置与管理实验目标●掌握交换机基本信息的配置管理。

实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。

技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。

●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

●通过Telnet、拨号等方式属于带内管理。

●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#基本配置：实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行1、模式切换命令：●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end或者快捷键ctrl+z)2、常用快捷操作命令●帮助信息(如? 、co?、copy?)●命令简写(如conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)●Reload重启。

(在特权模式下)3、基本命令●查看交换机信息（show）●设置交换机名称(hostname X)●配置交换机的端口参数（speed 、duplex、优化和启用禁用）实验设备Switch_2960 1台；PC 1台；配置线；PC console端口Switch>enableSwitch#conf tSwitch(config)#hostname XSwitch(config)#interface fa 0/1Switch(config-if)#end使用tab键，命令简写，帮助命令？高级配置：实验步骤：●新建Packet Tracer拓扑图●了解交换机端口配置命令行●修改交换机名称(hostname X)●配置交换机端口参数(speed,duplex)●查看交换机版本信息(show version)●查看当前生效的配置信息(show running-config)●查看保存在NVRAM中的启动配置信息(show startup-config)●查看端口信息Switch#show interface●查看交换机的MAC地址表Switch#show mac-address-table●选择某个端口Switch(config)# interface type mod/port (type表示端口类型，通常有ethernet、Fastethernet、Gigabitethernet)（mod表示端口所在的模块，port表示在该模块中的编号）例如interface fastethernet0/1●选择多个端口Switch(config)#interface type mod/startport-endport●设置端口通信速度Switch(config-if)#speed [10/100/auto]●设置端口单双工模式Switch(config-if)#duplex [half/full/auto]●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。

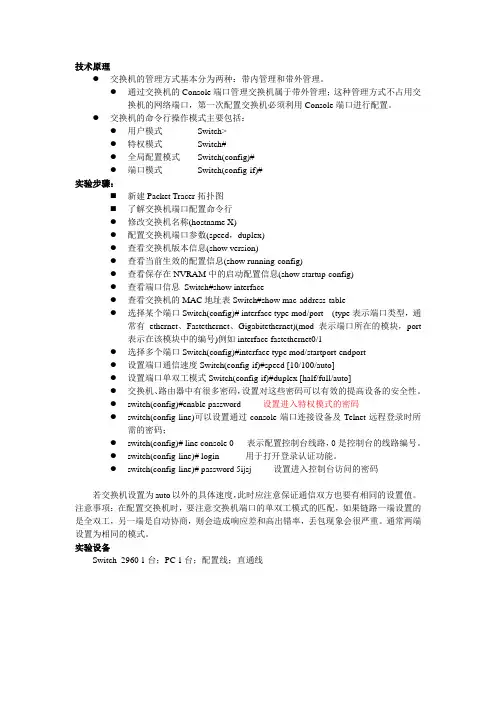

技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。

●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：⏹新建Packet Tracer拓扑图⏹了解交换机端口配置命令行●修改交换机名称(hostname X)●配置交换机端口参数(speed，duplex)●查看交换机版本信息(show version)●查看当前生效的配置信息(show running-config)●查看保存在NVRAM中的启动配置信息(show startup-config)●查看端口信息Switch#show interface●查看交换机的MAC地址表Switch#show mac-address-table●选择某个端口Switch(config)# interface type mod/port (type表示端口类型，通常有ethernet、Fastethernet、Gigabitethernet)(mod表示端口所在的模块，port表示在该模块中的编号)例如interface fastethernet0/1●选择多个端口Switch(config)#interface type mod/startport-endport●设置端口通信速度Switch(config-if)#speed [10/100/auto]●设置端口单双工模式Switch(config-if)#duplex [half/full/auto]●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。

●switch(config)#enable password 设置进入特权模式的密码●switch(config-line)可以设置通过console端口连接设备及Telnet远程登录时所需的密码；●switch(config)# line console 0 表示配置控制台线路，0是控制台的线路编号。

中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。

中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。

中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。

华为交换机各种配置实例交换机配置（⼀）端⼝限速基本配置交换机配置（⼆）端⼝绑定基本配置交换机配置（三）ACL基本配置防⽌同⽹段ARP欺骗的ACL交换机配置（四）密码恢复交换机配置（五）三层交换配置交换机配置（六）端⼝镜像配置交换机配置（七）DHCP配置交换机配置（⼋）配置⽂件管理交换机配置（九）远程管理配置交换机配置（⼗）STP配置交换机配置（⼗⼀）私有VLAN配置交换机配置（⼗⼆）端⼝trunk、hybrid应⽤配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端⼝限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的⽅式不⼀样!2000_EI直接在端⼝视图下⾯输⼊LINE-RATE (4 )参数可选!端⼝限速配置1功能需求及组⽹说明端⼝限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组⽹需求』1. 在SwitchA上配置端⼝限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端⼝限速配置流程』使⽤以太⽹物理端⼝下⾯的line-rate命令，来对该端⼝的出、⼊报⽂进⾏流量限速。

【SwitchA相关配置】1. 进⼊端⼝E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端⼝E0/1的出⽅向报⽂进⾏流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端⼝E0/1的⼊⽅向报⽂进⾏流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报⽂速率限制级别取值为1～127。

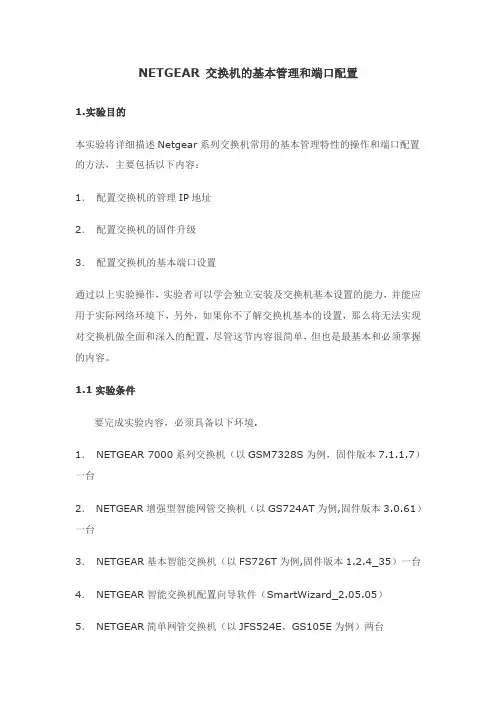

NETGEAR 交换机的基本管理和端口配置1.实验目的本实验将详细描述Netgear系列交换机常用的基本管理特性的操作和端口配置的方法，主要包括以下内容：1．配置交换机的管理IP地址2．配置交换机的固件升级3．配置交换机的基本端口设置通过以上实验操作，实验者可以学会独立安装及交换机基本设置的能力，并能应用于实际网络环境下，另外，如果你不了解交换机基本的设置，那么将无法实现对交换机做全面和深入的配置，尽管这节内容很简单，但也是最基本和必须掌握的内容。

1.1实验条件要完成实验内容，必须具备以下环境.1．NETGEAR 7000系列交换机（以GSM7328S为例，固件版本7.1.1.7）一台2．NETGEAR增强型智能网管交换机（以GS724AT为例,固件版本3.0.61）一台3．NETGEAR基本智能交换机（以FS726T为例,固件版本1.2.4_35）一台4．NETGEAR智能交换机配置向导软件（SmartWizard_2.05.05）5．NETGEAR简单网管交换机（以JFS524E，GS105E为例）两台6．NETGEAR简单网管交换机管理工具（NETGEAR UM+ Utility V1.2B20）7．TFTP Server软件8．NETGEAR7000系列交换机随机9针串口设置电缆一根，网线数条（正线若干根）9．测试用的个人电脑若干注：如果需要获得NETGEAR公司所有产品的最新软件，请平常及时访问，并请注意每个产品升级的注意事项。

2.实验内容2.1配置交换机的管理IP地址2.1.1规划内部网络的IP在配置交换机的管理IP地址之前，我们应该先根据企业使用的实际情况，预先规划及确定企业内部网络的IP地址，依据因特网域名分配组织IANA组织（Internet Assigned Numbers Authority）规划保留了以下三个IP地址块用于私有网络的使用：10.0.0.0 - 10.255.255.255 （10/8比特前缀）172.16.0.0 - 172.31.255.255 （172.16/12比特前缀）192.168.0.0 - 192.168.255.255 （192.168/16比特前缀）NETGEAR系列交换机缺省的设备管理IP局域网地址分为以下几种类型:7000系列交换机：169.254.100.100 / 255.255.0.0；可以通过DHCP服务器动态分配获得IP地址。

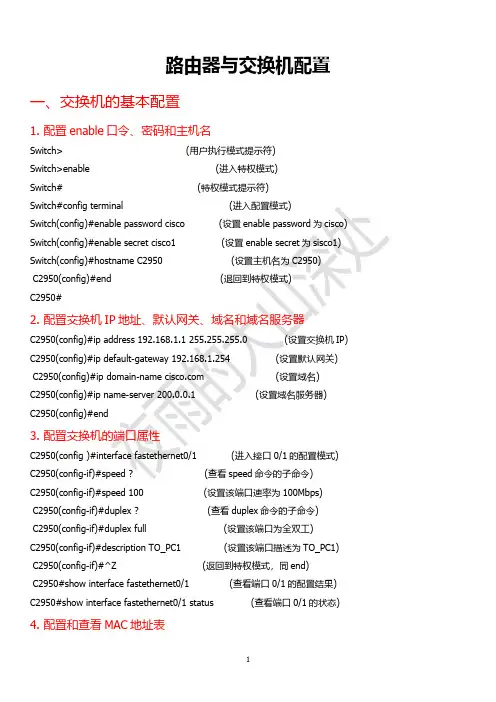

路由器与交换机配置一、交换机的基本配置1.配置enable口令、密码和主机名Switch>(用户执行模式提示符)Switch>enable(进入特权模式)Switch#(特权模式提示符)Switch#config terminal(进入配置模式)Switch(config)#enable password cisco(设置enable password为cisco) Switch(config)#enable secret cisco1(设置enable secret为sisco1) Switch(config)#hostname C2950(设置主机名为C2950)C2950(config)#end(退回到特权模式)C2950#2.配置交换机IP地址、默认网关、域名和域名服务器C2950(config)#ip address192.168.1.1255.255.255.0(设置交换机IP) C2950(config)#ip default-gateway192.168.1.254(设置默认网关) C2950(config)#ip domain-name (设置域名)C2950(config)#ip name-server200.0.0.1(设置域名服务器)C2950(config)#end3.配置交换机的端口属性C2950(config)#interface fastethernet0/1(进入接口0/1的配置模式) C2950(config-if)#speed?(查看speed命令的子命令)C2950(config-if)#speed100(设置该端口速率为100Mbps)C2950(config-if)#duplex?(查看duplex命令的子命令)C2950(config-if)#duplex full(设置该端口为全双工)C2950(config-if)#description TO_PC1(设置该端口描述为TO_PC1) C2950(config-if)#^Z(返回到特权模式，同end)C2950#show interface fastethernet0/1(查看端口0/1的配置结果) C2950#show interface fastethernet0/1status(查看端口0/1的状态) 4.配置和查看MAC地址表C2950(config)#mac-address-table?(查看mac-address-table的子命令)C2950(config)#mac-address-table aging-time100(设置超时时间为100s)C2950(config)#mac-address-table permanent0000.0c01.bbcc f0/3(加入永久地址)C2950(config)#mac-address-table restricted static0000.0c02.bbcc f0/3f0/7(加入静态地址)C2950(config)#endC2950#show mac-address-table(查看整个MAC地址表)C2950#clear mac-address-table restricted static(清除限制性地址)二、配置和管理VLAN1.VLAN基础知识VLAN技术：把物理上直接相连的网络从逻辑上划分为多个子网。

端口的trunk属性配置（一）1功能需求及组网说明端口的trunk配置『配置环境参数』1.SwitchA 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchB端口E0/3互连2.SwitchB 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchA端口E0/3互连『组网需求』1.要求SwitchA的vlan10的PC与SwitchB的vlan10的PC互通2.要求SwitchA的vlan20的PC与SwitchB的vlan20的PC互通2数据配置步骤『vlan透传转发流程』报文在进入交换机端口时如果没有802.1Q标记将被打上端口的PVID（即defauld vlan ID），之后该数据包就只能在这个vlan域内进行转发，不同的vlan在二层之间是隔离开的，不能实现互相访问。

【SwitchA相关配置】1.创建（进入）vlan10[SwitchA] vlan 102.将E0/1加入到vlan10[SwitchA-vlan10]port Ethernet 0/13.创建（进入）vlan20[SwitchA]vlan 204.将E0/2加入到vlan20[SwitchA-vlan20]port Ethernet 0/25.实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchA-Ethernet0/3]port link-type trunk6.允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchA-Ethernet0/3]port trunk permit vlan all【SwitchB相关配置】1.创建（进入）vlan10[SwitchB] vlan 102.将E0/1加入到vlan10[SwitchB-vlan10]port Ethernet 0/13.创建（进入）vlan20[SwitchB]vlan 204.将E0/2加入到vlan20[SwitchB-vlan20]port Ethernet 0/25.实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchB-Ethernet0/3]port link-type trunk6.允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchB-Ethernet0/3]port trunk permit vlan all【补充说明】1.如果一个端口是trunk端口，则该端口可以属于多个vlan；2.缺省情况下trunk端口的PVID为1，可以在端口模式下通过命令porttrunk pvid vlan vlanid 来修改端口的PVID；3.如果从trunk转发出去的数据报文的vlan id和端口的PVID一致，则该报文的VLAN信息会被剥去，这点在配置trunk端口时需要注意。

思科实验报告.pdf一、实验目的本次思科实验的主要目的是深入了解和掌握思科网络设备的配置与管理，提升网络技术的实际操作能力，以及解决在网络搭建和维护过程中可能遇到的问题。

二、实验环境本次实验使用了以下设备和软件：1、思科路由器：型号为_____，数量为_____。

2、思科交换机：型号为_____，数量为_____。

3、终端设备：包括计算机和笔记本电脑，安装了相关的网络模拟软件。

三、实验内容（一）基本网络拓扑搭建首先，根据实验要求，设计并搭建了一个简单的网络拓扑结构。

该拓扑包括了多个网段，通过路由器和交换机进行连接，以实现不同网段之间的通信。

（二）IP 地址规划与分配为了确保网络的正常运行，对各个设备和网段进行了合理的 IP 地址规划和分配。

制定了详细的IP 分配表，包括子网掩码、网关等信息。

（三）路由器配置1、配置路由器的接口 IP 地址，使其能够与相连的网段进行通信。

2、启用路由协议，如 RIP 或 OSPF，实现网络的动态路由。

3、设置访问控制列表（ACL），以控制网络中的访问权限和流量。

（四）交换机配置1、配置交换机的 VLAN，将不同的端口划分到不同的 VLAN 中，实现网络的逻辑隔离。

2、启用生成树协议（STP），防止网络中的环路产生。

（五）网络测试与故障排除在完成配置后，进行了全面的网络测试，包括 Ping 测试、Traceroute 测试等，以验证网络的连通性。

同时，模拟了一些常见的网络故障，如链路故障、设备故障等，通过排查和解决这些故障，提高了对网络问题的分析和解决能力。

四、实验步骤（一）网络拓扑搭建1、连接设备：使用网线将路由器、交换机和终端设备按照设计好的拓扑结构进行连接。

2、启动设备：打开所有设备的电源，确保其正常启动。

（二）IP 地址配置1、登录路由器：通过控制台端口或远程登录方式，进入路由器的命令行界面。

2、配置接口 IP 地址：使用相应的命令，为路由器的各个接口配置IP 地址、子网掩码和网关。

交换机与路由器的配置交换机与路由器的配置：一、前言本文档旨在介绍交换机和路由器的配置步骤，包括基本设置、接口配置、VLAN配置、静态路由配置等内容。

二、基本设置在配置交换机和路由器之前，需要进行基本设置，如设定管理IP地质、设置管理员密码、启用远程管理等。

以下是基本设置的步骤：1.进入设备终端，使用管理员权限登录。

2.设置设备的管理IP地质。

可以使用以下命令进行配置：ip address <IP地质> <子网掩码>3.设置管理员密码，以保护设备的管理权限。

以下是设置管理员密码的命令示例：enable password <密码>4.启用远程管理，以方便从远程位置对设备进行管理。

可以使用以下命令进行配置：line vty 0 15logintransport input telnet sshexit三、接口配置接口配置是指对交换机和路由器的物理接口进行设置，包括端口速率、双工模式、带宽控制等。

以下是接口配置的步骤：1.进入设备终端，使用管理员权限登录。

2.进入接口配置模式。

可以使用以下命令进入接口配置模式：interface <接口名称>3.配置接口的速率和双工模式。

以下是配置接口速率和双工模式的命令示例：speed <速率>duplex <双工模式>4.设置接口的带宽控制，以控制接口的传输速率。

以下是设置带宽控制的命令示例：bandwidth <带宽大小>四、VLAN配置VLAN配置是指对交换机进行虚拟局域网的划分和配置。

以下是VLAN配置的步骤：1.进入设备终端，使用管理员权限登录。

2.进入VLAN配置模式。

可以使用以下命令进入VLAN配置模式：vlan database3.创建VLAN。

以下是创建VLAN的命令示例：vlan <VLAN编号> name <VLAN名称>4.配置接口的VLAN成员关系。

华为路由器交换机配置命令大全华为路由器交换机配置命令大全一、登录与认证命令1.Telnet 登录命令2.SSH 登录命令3.Console 登录命令4.用户认证命令二、设备管理命令1.设备信息查看命令2.设备参数配置命令3.设备重启命令4.设备保存配置命令三、接口配置命令1.查看接口状态命令2.配置接口描述命令3.配置接口IP地质命令4.配置接口MTU命令5.开启/关闭接口命令四、路由配置命令1.配置静态路由命令2.配置默认路由命令3.配置动态路由命令4.查看路由表命令5.清空路由表命令五、VLAN 配置命令1.配置VLAN命令2.配置端口VLAN命令3.配置VLAN接口命令六、交换机功能配置命令1.配置端口镜像命令2.配置链路聚合命令3.配置交换机端口安全命令4.配置交换机QoS命令七、安全配置命令1.配置访问控制列表命令2.配置NAT命令3.配置防火墙命令4.配置SSL VPN命令附录：附件：1.示例配置文件2.常见问题解答法律名词及注释：1.Telnet：一种远程登录协议，用于远程连接路由器或交换机进行管理和配置。

2.SSH：Secure Shell，一种用于远程登录的网络协议，提供安全的数据通信和用户认证方式。

3.Console：一种通过串口连接设备进行本地登录的方式。

4.VLAN：Virtual Local Area Network，虚拟局域网，将不同的物理分组划分到不同的逻辑分组中，实现逻辑分离。

5.MTU：Maximum Transmission Unit，最大传输单元，指数据链路层上一次发送的帧的最大长度。

6.NAT：Network Address Translation，网络地质转换，用于在私有网络和公共网络之间进行通信的转换技术。

7.QoS：Quality of Service，服务质量，用于在网络通信中对不同数据流进行优先级和带宽控制。

交换机的基本配置与管理交换机是计算机网络中的重要设备，用于连接多台计算机和其他网络设备，实现数据的传输和网络流量的控制。

正确配置和管理交换机对于保障网络的稳定运行和安全性至关重要。

本文将介绍交换机的基本配置与管理方法，帮助读者更好地了解和应用交换机。

一、交换机的基本配置交换机的基本配置包括设置IP地址、VLAN、端口速率、端口安全等。

以下是具体步骤：1. 设置IP地址：在交换机上配置IP地址，可通过命令行界面或Web界面进行操作。

首先进入交换机的配置模式，然后为交换机的管理接口分配一个IP地址和子网掩码，确保交换机能够与其他设备进行通信。

2. 配置VLAN：VLAN是虚拟局域网的缩写，用于将交换机划分为多个逻辑网络。

在交换机中创建VLAN并将端口划分到相应的VLAN 中，可以实现不同VLAN之间的隔离和通信。

3. 设置端口速率：交换机的端口速率设置决定了数据传输的速度。

根据网络需求和设备性能，可以设置端口的速率，如10Mbps、100Mbps、1000Mbps等。

4. 配置端口安全：通过配置端口安全功能，可以限制交换机上连接的设备数量和MAC地址。

可以设置最大允许连接的设备数目，或者指定允许连接的MAC地址列表，增加网络的安全性。

二、交换机的管理交换机的管理包括监控交换机状态、进行故障排除、更新交换机固件等。

以下是管理交换机的常见方法：1. 监控交换机状态：通过交换机提供的命令行界面或Web界面，可以查看交换机的各项状态信息，如端口的连接状态、数据流量、CPU利用率等。

及时监控交换机的状态，可以发现并解决潜在的问题。

2. 进行故障排除：当交换机发生故障或网络出现问题时，需要进行故障排除。

可以通过查看交换机日志、检查网络连接和配置、使用网络诊断工具等方法，找出问题所在并采取相应的措施解决故障。

3. 更新交换机固件：交换机的固件是指交换机上的操作系统和软件程序。

定期更新交换机的固件可以修复已知的安全漏洞、改进性能和功能，并提供更好的兼容性。

我的一个配置思路：第一步：
首先要选择一个专门的vlan作为管理各交换机的一个专属vlan，假设为vlan 100，并在核心交换机、各二层交换机上创建；
第二步：
在核心交换机和各二层交换机上为vlan 100配置IP地址；
在这里其实想说的是我对网关的理解：一个核心交换机下接了多个二层交换机，每个二层交换机上都要为vlanif 100配置一个IP地址。

此时，在这个拓扑中，核心交换机的vlanif 100、各二层交换机上的vlanif 100实际上已经构成了一个局域网。

如果通信只在这个局域网内的话，实际上并不需要网关的参与。

但是因为需要允许外部网段的用户可以telnet 访问vlan 100网段内的某一个vlanif。

所以需要为vlan 100网段指定网关即核心交换机上的vlan 100所配置的IP。

第三步：
需要为各二层的交换机配置一条静态路由下一跳需要指向核心交换机上vlan 100的vlanif。

第四步：
配置交换机各端口的属性trunk、access等。
