教程：用excel画颗粒级配曲线

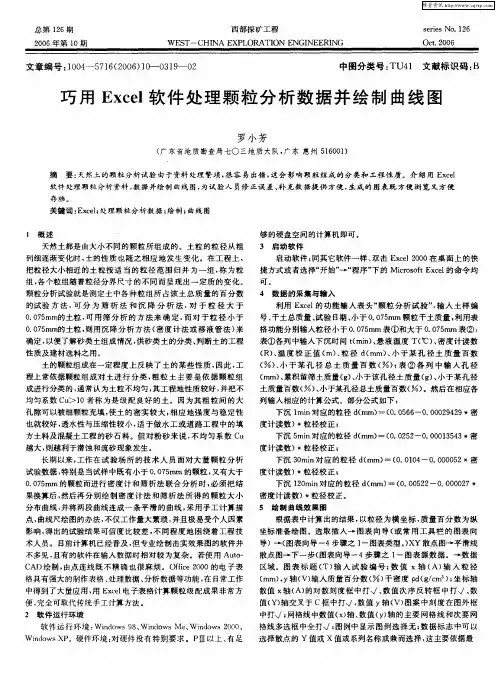

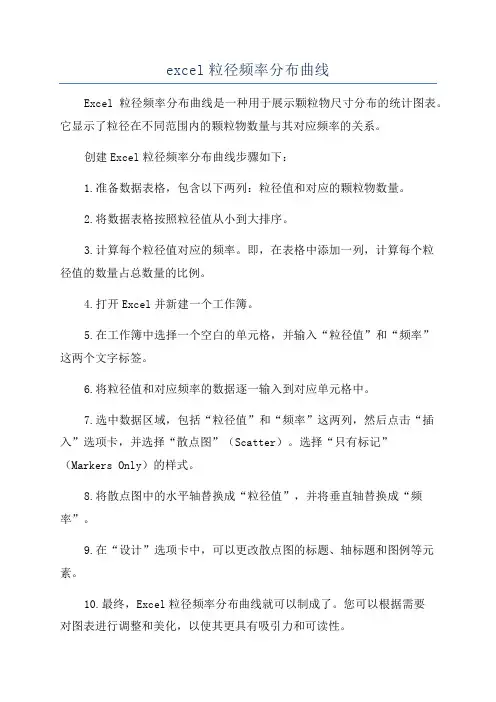

excel粒径频率分布曲线
Excel粒径频率分布曲线是一种用于展示颗粒物尺寸分布的统计图表。

它显示了粒径在不同范围内的颗粒物数量与其对应频率的关系。

创建Excel粒径频率分布曲线步骤如下：
1.准备数据表格，包含以下两列：粒径值和对应的颗粒物数量。

2.将数据表格按照粒径值从小到大排序。

3.计算每个粒径值对应的频率。

即，在表格中添加一列，计算每个粒
径值的数量占总数量的比例。

4.打开Excel并新建一个工作簿。

5.在工作簿中选择一个空白的单元格，并输入“粒径值”和“频率”
这两个文字标签。

6.将粒径值和对应频率的数据逐一输入到对应单元格中。

7.选中数据区域，包括“粒径值”和“频率”这两列，然后点击“插入”选项卡，并选择“散点图”（Scatter）。

选择“只有标记”（Markers Only）的样式。

8.将散点图中的水平轴替换成“粒径值”，并将垂直轴替换成“频率”。

9.在“设计”选项卡中，可以更改散点图的标题、轴标题和图例等元素。

10.最终，Excel粒径频率分布曲线就可以制成了。

您可以根据需要
对图表进行调整和美化，以使其更具有吸引力和可读性。

利用EXCEL自动绘制颗粒级配曲线的方法
潘福营
【期刊名称】《四川水力发电》
【年(卷),期】2010(029)003
【摘要】颗粒分析试验在土石坝工程施工中是必做的一项检测工作,人工计算和手工绘制级配曲线需要花费一定的时间且易出错.利用EXCEL软件可以自动进行计算并自动生成相应的颗粒分析级配曲线,具有快速、准确、节省工作量的效果.
【总页数】2页(P48-49)
【作者】潘福营
【作者单位】中国水利水电第五工程局有限公司第一分局,四川,成都,610066【正文语种】中文
【中图分类】TV41;TV641
【相关文献】
1.自动绘制缓和曲线加圆曲线的方法探讨 [J], 何平安
2.利用CAD VBA与Excel相结合自动绘制股道运用技术作业表 [J], 刘俊良;杨竟洵
3.利用VBA实现Excel与AutoCAD相结合自动绘制钻孔柱状图 [J], 李海民
4.利用 VBA 实现 CAD 与 Excel 相结合自动绘制钻孔采样图 [J], 朱晓亚
5.迈耶尔曲线在Excel中的自动绘制和分选指标求解 [J], 李子文; 田甜; 王成勇因版权原因，仅展示原文概要，查看原文内容请购买。

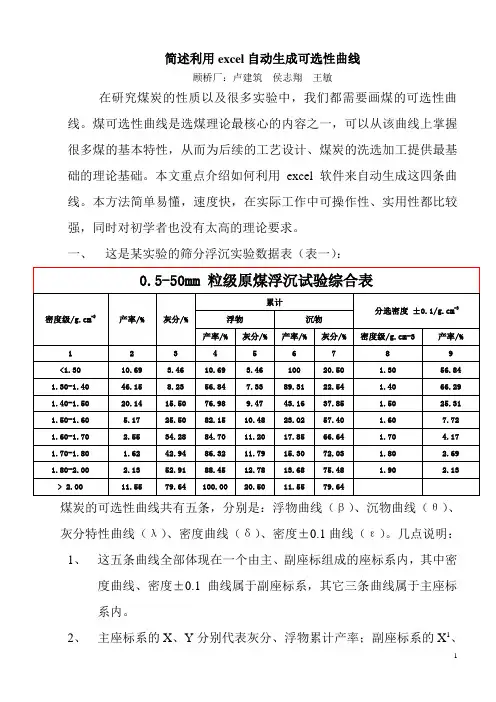

简述利用excel自动生成可选性曲线顾桥厂：卢建筑侯志翔王敏在研究煤炭的性质以及很多实验中，我们都需要画煤的可选性曲线。

煤可选性曲线是选煤理论最核心的内容之一，可以从该曲线上掌握很多煤的基本特性，从而为后续的工艺设计、煤炭的洗选加工提供最基础的理论基础。

本文重点介绍如何利用excel软件来自动生成这四条曲线。

本方法简单易懂，速度快，在实际工作中可操作性、实用性都比较强，同时对初学者也没有太高的理论要求。

一、这是某实验的筛分浮沉实验数据表（表一）：煤炭的可选性曲线共有五条，分别是：浮物曲线（β）、沉物曲线（θ）、灰分特性曲线（λ）、密度曲线（δ）、密度±0.1曲线（ε）。

几点说明：1、这五条曲线全部体现在一个由主、副座标组成的座标系内，其中密度曲线、密度±0.1曲线属于副座标系，其它三条曲线属于主座标系内。

2、主座标系的X、Y分别代表灰分、浮物累计产率；副座标系的X1、Y1分别代表密度、沉物累计产率。

3、由五条可选性曲线的生成原理可知，这几条曲线分布在图上时需进行产率座标转换（即由浮物转为沉物或反之），需要产率转换的曲线有：密度曲线、密度±0.1曲线、沉物曲线。

二、座标转换后形成的各曲线数据表如下（表二）：第15列数据=100-第6列；第17列数据=100-第4列；第19列数据=100-第9列。

三、在excel中利用表二画曲线步骤如下：1、打开excel软件在工具栏上点插入菜单，选“图表向导”。

2、图表向导打开后选xy散点图，且右侧“子图表类型”中选平滑线散点图，再点击下一步。

3、点下一步后，在界面上点击系列选项卡，点击系列1，右侧名称栏录入“λ曲线”，同时X、Y值分别选第10、11列数据。

4、然后点击系列2，在右侧名称栏录入“β曲线”同时X、Y值分别选第12、13列数据.以此类推，分别将剩下的三条曲线数据全部录入。

5、点击下一步，在图表标题上可填入“可选性曲线”，数值x轴可填入“灰分”，数值y 轴可填入“浮物产率”，填完点下一步。

Office制作颗粒级配曲线很方便：制作方法如下
1、随意选取一组数据如下：
粒径1006040201050.20.10.01
筛余%100897662524327197
2在excel2010中选中插入—散点图—带平滑线和数据标记点的散点图（第二个）
2、得到图形：
3、进行调整：
1调整纵坐标，鼠标双击纵坐标数字（或鼠标左键选中纵坐标数字右键—设置坐标轴格式）
修改“坐标轴选项”如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

2调整横坐标，双击横坐标数字
修改坐标轴选项如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

3修改曲线双击选中蓝色曲线依次修改如下：修改“数据标记选项”
修改数据标记填充：
修改“线条线条颜色”为实线黑色；修改“线型”宽度为1.25磅；
修改“标记颜色”为实线黑色；修改“标记线样式”为1磅。

得下图：
4修改图框，鼠标双击图框内部，菜单栏出现如下，在图表布局中选第三个；得到下图：
删除直线，鼠标选中改直线按delete键删除
修改线条，鼠标双击图框内中线条，“线型”全改为实线黑色
5修改坐标轴标题得下图：
完成！。

Office制作颗粒级配曲线很方便：制作方法如下
2、得到图形：
3、进行调整：
①调整纵坐标，鼠标双击纵坐标数字（或鼠标左键选中纵坐标数字右键—设置坐标轴格式）
修改“坐标轴选项”如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

②调整横坐标，双击横坐标数字
修改坐标轴选项如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

③修改曲线双击选中蓝色曲线依次修改如下：修改“数据标记选项”
修改数据标记填充：
修改“线条线条颜色”为实线黑色；修改“线型”宽度为1.25磅；
修改“标记颜色”为实线黑色；修改“标记线样式”为1磅。

得下图：
④修改图框，鼠标双击图框内部，菜单栏出现如下，在图表布局中选第三个；
得到下图：
删除直线，鼠标选中改直线按delete键删除
修改线条，鼠标双击图框内中线条，“线型”全改为实线黑色
⑤修改坐标轴标题得下图：
完成！。

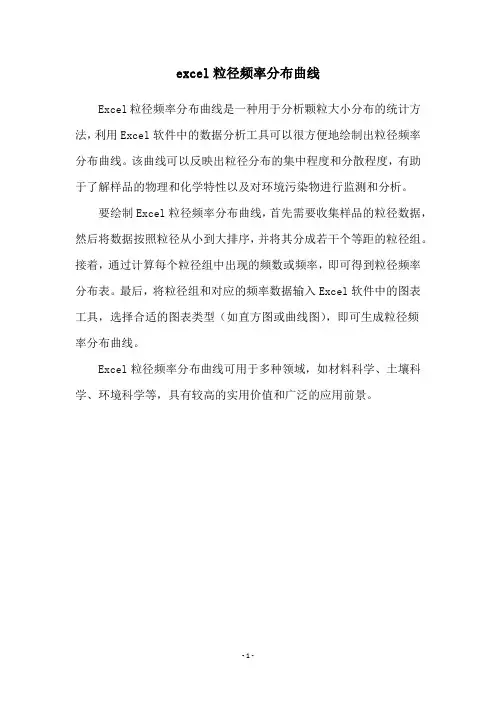

excel粒径频率分布曲线
Excel粒径频率分布曲线是一种用于分析颗粒大小分布的统计方法，利用Excel软件中的数据分析工具可以很方便地绘制出粒径频率分布曲线。

该曲线可以反映出粒径分布的集中程度和分散程度，有助于了解样品的物理和化学特性以及对环境污染物进行监测和分析。

要绘制Excel粒径频率分布曲线，首先需要收集样品的粒径数据，然后将数据按照粒径从小到大排序，并将其分成若干个等距的粒径组。

接着，通过计算每个粒径组中出现的频数或频率，即可得到粒径频率分布表。

最后，将粒径组和对应的频率数据输入Excel软件中的图表工具，选择合适的图表类型（如直方图或曲线图），即可生成粒径频
率分布曲线。

Excel粒径频率分布曲线可用于多种领域，如材料科学、土壤科学、环境科学等，具有较高的实用价值和广泛的应用前景。

- 1 -。

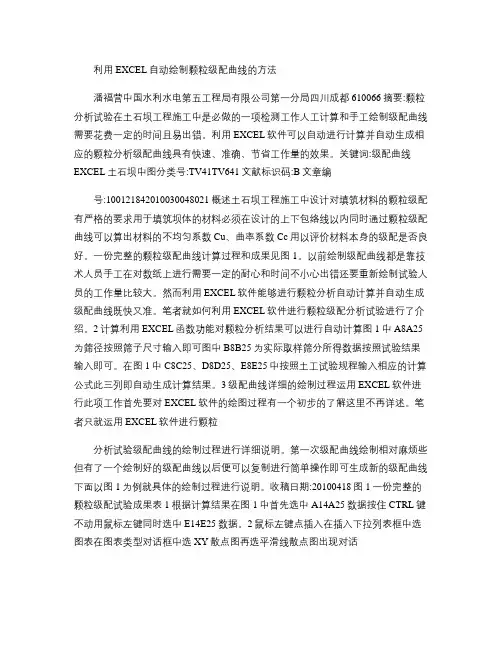

利用EXCEL自动绘制颗粒级配曲线的方法潘福营中国水利水电第五工程局有限公司第一分局四川成都610066摘要:颗粒分析试验在土石坝工程施工中是必做的一项检测工作人工计算和手工绘制级配曲线需要花费一定的时间且易出错。

利用EXCEL软件可以自动进行计算并自动生成相应的颗粒分析级配曲线具有快速、准确、节省工作量的效果。

关键词:级配曲线EXCEL土石坝中图分类号:TV41TV641文献标识码:B文章编号:100121842010030048021概述土石坝工程施工中设计对填筑材料的颗粒级配有严格的要求用于填筑坝体的材料必须在设计的上下包络线以内同时通过颗粒级配曲线可以算出材料的不均匀系数Cu、曲率系数Cc用以评价材料本身的级配是否良好。

一份完整的颗粒级配曲线计算过程和成果见图1。

以前绘制级配曲线都是靠技术人员手工在对数纸上进行需要一定的耐心和时间不小心出错还要重新绘制试验人员的工作量比较大。

然而利用EXCEL软件能够进行颗粒分析自动计算并自动生成级配曲线既快又准。

笔者就如何利用EXCEL软件进行颗粒级配分析试验进行了介绍。

2计算利用EXCEL函数功能对颗粒分析结果可以进行自动计算图1中A8A25为筛径按照筛子尺寸输入即可图中B8B25为实际取样筛分所得数据按照试验结果输入即可。

在图1中C8C25、D8D25、E8E25中按照土工试验规程输入相应的计算公式此三列即自动生成计算结果。

3级配曲线详细的绘制过程运用EXCEL软件进行此项工作首先要对EXCEL软件的绘图过程有一个初步的了解这里不再详述。

笔者只就运用EXCEL软件进行颗粒分析试验级配曲线的绘制过程进行详细说明。

第一次级配曲线绘制相对麻烦些但有了一个绘制好的级配曲线以后便可以复制进行简单操作即可生成新的级配曲线下面以图1为例就具体的绘制过程进行说明。

收稿日期:20100418图1一份完整的颗粒级配试验成果表1根据计算结果在图1中首先选中A14A25数据按住CTRL键不动用鼠标左键同时选中E14E25数据。

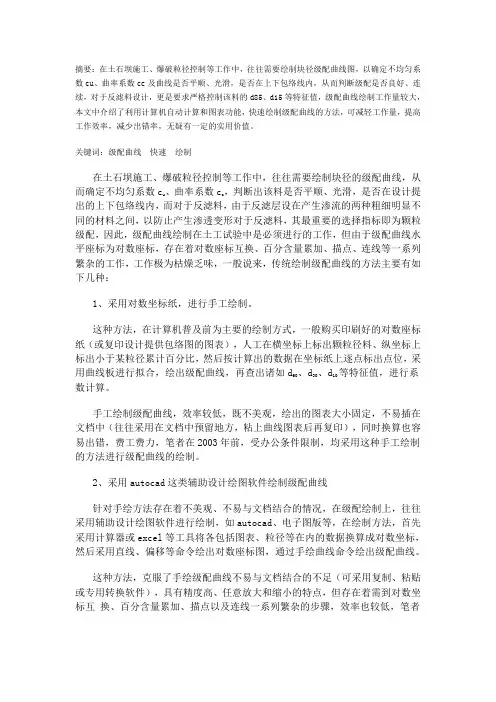

摘要：在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径级配曲线图，以确定不均匀系数cu、曲率系数cc及曲线是否平顺、光滑，是否在上下包络线内，从而判断级配是否良好、连续，对于反滤料设计，更是要求严格控制该料的d85、d15等特征值，级配曲线绘制工作量较大，本文中介绍了利用计算机自动计算和图表功能，快速绘制级配曲线的方法，可减轻工作量，提高工作效率，减少出错率，无疑有一定的实用价值。

关键词：级配曲线快速绘制在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，从而确定不均匀系数cu 、曲率系数cc，判断出该料是否平顺、光滑，是否在设计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线的方法主要有如下几种：1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如d60、d30、d10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用autocad这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如autocad、电子图版等，在绘制方法，首先采用计算器或excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

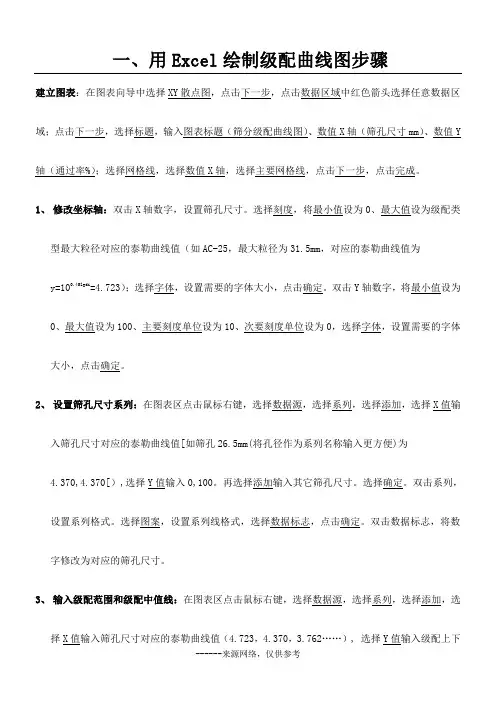

一、用Excel绘制级配曲线图步骤
建立图表：在图表向导中选择XY散点图，点击下一步，点击数据区域中红色箭头选择任意数据区域；点击下一步，选择标题，输入图表标题（筛分级配曲线图）、数值X轴（筛孔尺寸mm）、数值Y 轴（通过率%）；选择网格线，选择数值X轴，选择主要网格线，点击下一步，点击完成。

1、
2、
设置系列格式。

选择图案，设置系列线格式，选择数据标志，点击确定。

双击数据标志，将数字修改为对应的筛孔尺寸。

3、输入级配范围和级配中值线：在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选
择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）, 选择Y值输入级配上下
------来源网络，仅供参考
限和中值。

点击确定。

4、输入设计级配线：在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选择X值输入
筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）,选择Y值点击红色箭头选择任意设计级配区域。

5、
------来源网络，仅供参考。

颗粒级配曲线颗粒级配曲线是根据颗分试验成果绘制的曲线，采用对数坐标表示，横坐标为粒径，纵坐标为小于（或大于）某粒径的土重（累计百分）含量。

它反映了土中各个粒组的相对含量，是直观反映泥沙样品颗粒级配组成的几何图形,也是计算有关特征值和资料整编的重要依据，根据颗粒级配曲线的坡度可以大致判断土的均匀程度或级配是否良好。

1．1 土的生成土是岩石经风化、剥蚀、破碎、搬运、沉积等过程，在复杂的自然环境中所生成的各类松散沉积物。

在漫长的地质历史中，地壳岩石在相互交替的地质作用下风化、破碎为散碎体，在风、水和重力等作用下，被搬运到一个新的位置沉积下来形成“沉积土”。

风化作用与气温变化、雨雪、山洪、风、空气、生物活动等(也称为外力地质作用)密切相关，一般分为物理风化、化学风化和生物风化三种。

由于气温变化，岩石胀缩开裂、崩解为碎块的属于物理风化，这种风化作用只改变颗粒的大小与形状，不改变原来的矿物成分，形成的土颗粒较大，称为原生矿物；由于水溶液、大气等因素影响，使岩石的矿物成分不断溶解水化、氧化、碳酸盐化引起岩石破碎的属于化学风化，这种风化作用使岩石原来的矿物成分发生改变，土的颗粒变的很细，称为次生矿物；由于动、植物和人类的活动使岩石破碎的属于生物风化，这种风化作用具有物理风化和化学风化的双重作用。

土是自然、历史的产物。

土的自然性是指土是由固相(土粒)、液相(粒间孔隙中的水)和气相(粒间孔隙中的气态物质)组成的三相体系。

相对于弹性体、塑性体、流体等连续体，土体具有复杂的物理力学性质，易受温度、湿度、地下水等天然环境条件变动的影响。

土的历史性是指天然土层的物理特征与土的生成过程有关，土的生成所经历的地质历史过程以及成因对天然土层性状有重要的影响。

在地质学中，把地质年代划分为五大代(太古代、元古代、古生代、中生代和新生代)，每代又分若干纪，每纪又分若干世。

上述“沉积土”基本是在离我们最近的新生代第四纪(Q)形成的，因此我们也把土称为“第四纪沉积物”。

用Excel自动调整级配【摘要】介绍了用Excel电子表格的规划求解功能和图表功能，自动调整水泥砼、水泥稳定粒料及沥青砼的配合比及自动绘制级配曲线的方法。

关键词 Excel 自动调级配传统调级配都是用手工方法，速度慢，计算量大且容易出错，当级配料有三种以上便很困难。

本文介绍用电子表格自动调整级配，速度快(程序做好后，每次调级配只需几秒钟便完成，一劳永逸)、结果准确、方法简单——只需输入每种矿料在每个筛孔上的筛余量即可。

下面以一个四种矿料组成的例子来加以说明。

第一步启动Excel，检查工作表菜单栏中的“工具（T）”栏的子菜单中有无“规划求解（V）（或Solver）”项，如果没有可通过加载宏的方法将其载入。

第二步双击“sheet1”将“sheet1”改为“沥青级配表”，同样将“sheet2”“sheet3”“sheet4”“sheet5”分别改为“中石”“瓜子片”“米石”“石粉”，在表“中石”中建立一个如图1的工作表。

然后在单元格“G1”中输入“=Today（）”函数并将单元格的格式定义为日期中的“xxxx年xx 月xx日”格式，并按下表内容在各个单元中分别输入公式。

输入中石筛分结果，得到如图２的工作表（其他筛分结果见附表）。

将文件保存，并将工作表“中石”复制并粘贴到空的“瓜子片”、“米石”和“石粉”工作表中，并将三个工作表中A1单元格的内容“中石筛分表”分别改为“瓜子片筛分表”、“米石筛分表”、“石粉筛分表”。

输入瓜子片、米石、石粉的筛分结果，保存文件。

现在点击“沥青级配表”回到“沥青级配表”中建立一个如图3的工作表，其中“标准下限”和“标准上限”列输入的数据为规范要求的范围值，可通过查设计规范得到。

“权值”列中的数据可根据需要输入相同或不同的权值。

在工作表“沥青级配表”单元格H1中输入“=Today（）”函数并将单元格的格式定义为日期中的“××××年××月××日”格式，在单元格B4中输入公式“=中石!G3”，把光标在单元格B4的右下角，当光标成黑十(“十”)字时，按住鼠标左键向下拖动复制，直到单元格B17（含B17），在单元格C4中输入公式“=瓜子片!G3”，在单元格D4中输入公式“=米石!G3”，在单元格D 4中输入公式“=石粉!G3”，并分别把光标在单元格C4、D4、D4的右下角，当光标成黑十字时，按住鼠标左键向下拖动复制，直到单元格C17、D17、D17。

巧用excel绘制颗粒级配曲线与自动计算粒组特征参数摘要：颗粒分析试验为基础土工试验之一，其成果对土样定名及物理力学性质的判断都有着重要意义。

由于试验原始数据繁多，处理步骤繁杂，而以往试验室对颗分数据多为人工处理，导致颗粒分析数据处理工作量大，且结果易出错。

利用excel的函数和图表功能，可实现颗粒分析试验从原始数据计算、颗粒级配曲线绘制到粒组特征参数计算的数据自动处理，减少人为影响，提高工作效率及计算准确度。

关键字：颗粒级配曲线；粒组特征参数；自动计算1.颗粒分析试验数据处理的基本流程颗粒分析是通过测定干土中各粒组所占该土总质量的百分数的方法，借以明了颗粒大小分布情况，供分类土性、判断土的工程性质及选料之用[1]，其基本原理参见文献[1]、[2]。

本文仅讨论筛析法联合密度计法的颗粒分析自动化数据处理。

其数据处理分为五个基本步骤：①筛析法计算0.075mm以上颗粒大小及含量②密度计法计算0.075mm以下颗粒大小及含量③绘制颗粒级配曲线④从颗粒级配曲线上读取粒组特征参数和粒径含量的辅助数据（粒径0.05mm,0.005mm,0.002mm所对应的含量百分比）⑤计算粒径含量表。

试验成果包括颗粒级配曲线，粒组特征参数（d10，d30，d50，d60，不均匀系数Cu，曲率系数Cc）及粒径含量表。

2.目前颗粒分析电化处理数据的状况随着计算机的普及，目前很多试验室已经开始用软件来完成颗粒分析数据的电化处理，常见的主要是办公软件Excel[3][4]和绘图软件AutoCAD[5]。

据笔者了解，目前试验室用Excel处理颗粒分析数据的方式还主要局限于常规计算和绘制颗分曲线[3][4]，而粒组特征参数及粒径含量的辅助数据仍采用人工读取，这样的做法导致数据精度因人而异，且结果易发生量级错误；用AutoCAD处理颗粒分析数据，虽已通过编制AtuoLISP程序自动计算出粒组特征参数，但由于AutoCAD的优势在于图形处理而非数据处理，因此还要利用Excel表格进行数据前期准备，然后用AtuoLISP在AutoCAD中进行绘图和简单计算[5]。

excel中颗粒级配曲线的画法
首先，将粒径以及小于某粒径的土所占的分数填在excel中。

然后将数据全部选中，点击菜单栏的插入选项，在下拉菜单中选择图表，出现如图界面
选XY散点图，在右侧字表图类型中选择第三个，即无数据点平滑散点图。

接下来点击下一步，这一界面不用管，直接点下一步，
在标题中输入图表标题，X轴Y轴标示量，选中网格线选项卡
，都打上对号，然后直接点完成，记得到大致曲线。

接下来右击X轴选择坐标轴格式，
在刻度选项卡中设置数值，根据实际情况选择，Y轴同理。

这样就得到完整的颗粒级配曲线图了。

excel做概率分布累积曲线步骤绝对详细的用excel做概率分布累积曲线的好东西,是我一步一步的摸索出来的,热的哦,有问题也可以发消息我解答的。

1. 建立模板建立模板. A. 新建EXCEL 文件, 在A1 : A17 单元格内输入数字“0”, 在B1 : B17 单元格内分别输入数字99. 99 , 99.9 ,99 ,95 ,90 ,80 ,70 ,60 ,50 ,40 ,30 ,20 ,10 ,5 ,1 ,0. 1 ,0. 01 。

前者作为横坐标, 代表将来纵轴与横轴的交叉位置, 其数值以后要根据实际情况调整。

后者代表纵轴以百分数表示的概率刻度值。

B. 选择C1 单元后击粘贴函数(见图1 中箭头所指位置) , 待出现粘贴函数菜单后选取统计类的NORMSINV 函数。

C. 出现新的对话框后, 在probability 后输入“B1/ 100”, 然后确定. D.这时C1 单元格内就有了一个函数值, 拖动C1单元格的填充柄(C1 单元格右下角的小黑块) 向下填充, 则C2 : C17 单元格内都自动生成了函数值。

E. 设置C1 : C17 单元格格式, 将其数值的小数位数定为“2”。

2.做草图 2.做草图选中A1 : A17 和C1 : C17 单元格后, 选择图表向导, 按照提示进行: A.在4 步骤之1 中, 选择X、Y 散点图类型中的第一子类型, 后单击下一步; B.在4 步骤之2 中, 确认系列产生在列(点中“列”前面的小圈) , 后单击下一步; C.在4 步骤之3 中, 可暂不做选择, 直接单击下一步; D.在4 步骤之4 , 根据喜好选图表位置, 本文中选“新工作表”, 单击“完成”后草图就算做成了. 3. 修图 A.首先先去掉图例框、绘图区背景色以及网格线,便于下面的修改; B. 选择数值( Y) 轴, 按鼠标右键弹出菜单后选“坐标轴格式”, 在“坐标轴格式” 菜单中做如下设置: ①在“图案” 项中将主、次刻度线类型及刻度线标志均选“无” ; ②在“刻度”项中,最小值选“-3. 72 ”, 最大值选“3. 72 ”,数值( X) 轴交叉于( C) : 选“-3. 72 ” ; C. 选择数据系列, 按鼠标右键弹出菜单后选“数据系列格式”, 在该菜单作如下设置: ①将图案中的“数据标记样式”选为短横线作为纵轴刻度线; ②在“数据标志”项中选“显示值”, 然后确定。
