滑触线路的电压降问题
过去设计滑触线路时，采用最大电流来检验电压降。即从低压屏上的馈电形状到滑触线取末端，包括供电电缆在内的电压降不得超过12%，也就是滑触线和供电线路当作一个整体来考虑，在满足电压降的要求下，务使投资最少。随着近年来引进工程增多，综合国外资料，国外一般都以负荷计算电流来检验电压降，包括供电线路在内到滑触线最末的电压降值不得超过5%。
电压计算公式：
△u=√3 ×I×I×Z 或△u=√3 ×I×I×（RCOSρ+XSinΨ）
式中：△u=电压降（V），I=负荷计算电流（V），R=电阻（Ω/km）
X=电感（Ω/km），Z=阻抗（Ω/km），L=滑触线诸长度（m）
滑触线计算长度方式：为滑触线全长（m）
在滑触线端部供电时：I=L
在滑触线中部供电时：I=L/2
在滑触线两端部同时供电时：I=L/4
在滑触线两端端部距L/6处供电时：I=L/6
1、滑触线/选型：先计算出设备额定电流，初步选定滑触线。然后再计算出设备启动电流峰值Ijf，再校验滑触线的电压降：△U=√3×Ijf×Z×L △U%=△U/U额×100% （滑线末端的压降不超过电源的8%即可满足设计要求）
Ijf：滑触线上的尖峰电流，(I)
Z：滑触线阻抗(Ω/km)
L：滑触线计算长度(Ω/km) △U：吊车一端滑触线压降(V)
U额：供电电源电压( 380V )
只有电压降满足要求，才能最后选定滑触线。若是一点供电,供电点选择在滑触线的中间。如果计算电压降不能满足要求，可适当加大滑触线或采用多点供电的办法。然后再进行一次电压降校验。选择滑线侧滑方式，便于减小相间距，节约空间，减小阻抗，节约支架材料，建议推广。
2、多路多点供电滑触线当单路多点也难以满足压降要求时，可采用多路（2-3路）多点供电的滑触线，每路载流可相应减小，阻抗也低，可以有效解决压降问题。缺点是占用安装空间。多点供电应考虑供电电缆与变压器的距离最短。
3、给出接电端子和检修隔离器的数量。
4、绝缘子的选型和支架的设计：

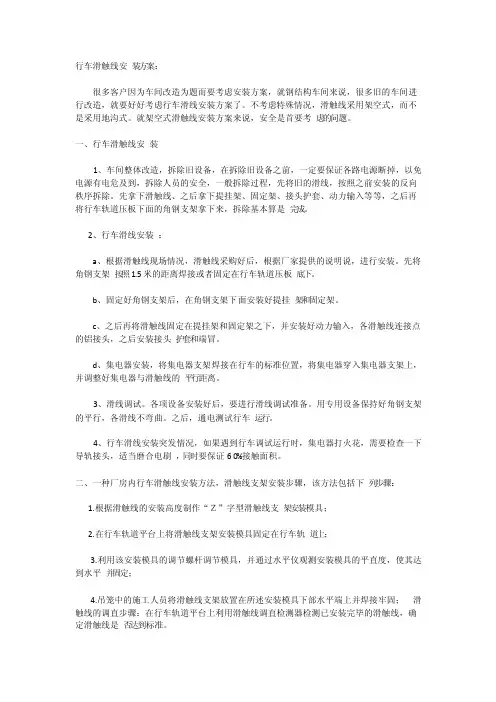

给出滑触线支架安装图，一般选用50角钢或63角钢即可，并选用合适的绝缘子型号。（参考《吊车供电线路图集》06D401-1）
滑触线支撑间距，一般在1.5m----3m之间，通常支架与吊车梁的加强筋一致。
