人教版九年级物理《第十六章电压 电阻》练习题含答案)

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关S后灯泡L1、L2都不亮，电压表无示数，用一导线分别并联在灯L1、L2和开关S 两端，发现接到L2两端时L1亮，其故障可能是（）A．L1短路B．S断路C．L1断路D．L2断路2．如图所示的电路中，当开关S闭合后，要使灯泡L1、L2串联，甲乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表3．下列说法中，符合实际的是（）A．一节新干电池的电压为2V B．教室电风扇的额定电压约为220VC．家用洗衣机的额定电流约为10A D．冬天通过柜式空调的电流约为0.3A4．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中圆圈内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（）A．a为电流表，b为小灯泡，c为电压表B．a为小灯泡，b为电流表，c为电压表C．a为小灯泡，b为电压表，c为电流表D．a为电流表，b为电流表，c为小灯泡5．在如图所示的电路中，S闭合后下列各种情况不正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表不可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数6．下列估测最接近实际的是（）A．荧光灯的电流约为150AB．一节干电池电压约为2VC．人骑自行车的功率约为60kWD．一位中学生从教学楼一楼走上三楼做的功约为3000J7．下列说法正确的是（）A．电路中有电源，就一定有电流B．负电荷移动的方向与电流方向一致C．同种材料制成的长短相同的两条导线，粗导线的电阻较小D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电8．如图所示的电路中，闭合开关，发现电压表指针不偏转。

人教版九年级物理全一册第十六章《电压电阻》测试卷（含答案）一、单选题1．下列关于电流、电压的说法中正确的是（）A．有电源，电路中就一定有电流B．电子计算器工作时的电流约为150AC．水轮机中的“水流”相当于电路中的电压D．电流从电压表的正接线柱流入，负接线柱流出2．关于电流表和电压表的使用，下列说法正确的是（）A．通电后，两表指针反向偏转时，定是正、负接线柱接反了B．两表都先用小量程“试触”后，再选择合适的量程C．两表都不能将正、负接线柱直接接到电源的两极上D．电流表应与被测用电器并联使用3．下列电路图中，能正确测量出灯泡L2两端电压的是（）A．B．C．D．4．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（）A．甲、乙均接电压表B．甲、乙均接电流表C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表5．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。

闭合开关时，两灯都正常发光。

以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联6．如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V7．小明将两根镍铬合金丝甲、乙串联在同一电路中，已知甲和乙等长，乙粗些。

如果甲、乙两端的电压分别为U甲和U乙，通过的电流分别为I甲和I乙，则（）A．U甲＜U乙，I甲=I乙B．U甲=U乙，I甲＜I乙C．U甲>U乙，I甲=I乙D．U甲>U乙，I＜I乙甲8．灯泡L1和L2连接在同一电路中，报据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中取下，L2也不亮C．两灯两端的电压相等D．通过两灯的电流不相等9．关于导体的电阻，下列说法正确的是（）A．导体的电阻越小，表示导体对电流的阻碍作用越小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．铜导线电阻比铁导线电阻小10．如图所示，为两种材料不同，横截面积也不同的圆柱形导体连接在电路中的电路图，下列关于电流的说法正确的是（）A．A导体横截面积较小，电阻较大，电流较小B．B导体横截面积较大，电阻较小电流较大C．A、B材料不同，无法判断电阻大小，无法确定电流大小D．A、B导体串联，电流大小相等11．如图所示的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。

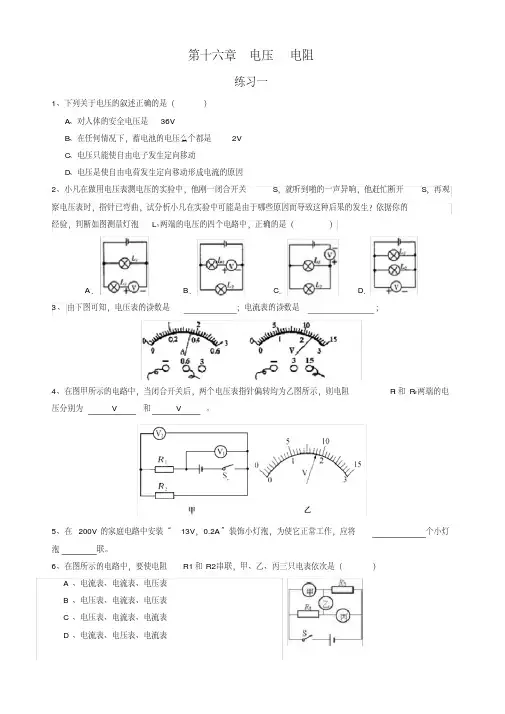

第十六章电压电阻练习一1、下列关于电压的叙述正确的是（）A、对人体的安全电压是36VB、在任何情况下，蓄电池的电压么个都是2VC、电压只能使自由电子发生定向移动D、电压是使自由电荷发生定向移动形成电流的原因2、小凡在做用电压表测电压的实验中，他刚一闭合开关S，就听到啪的一声异响，他赶忙断开S，再观察电压表时，指针已弯曲，试分析小凡在实验中可能是由于哪些原因而导致这种后果的发生？依据你的经验，判断如图测量灯泡L1两端的电压的四个电路中，正确的是（）A．B．C．D．3、由下图可知，电压表的读数是；电流表的读数是；4、在图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为乙图所示，则电阻R1和R2两端的电压分别为 V和 V。

5、在200V的家庭电路中安装“13V，0.2A”装饰小灯泡，为使它正常工作，应将个小灯泡联。

6、在图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表依次是（）A 、电流表、电流表、电压表B 、电压表、电流表、电压表C 、电压表、电流表、电流表D 、电流表、电压表、电流表7、如图所示，闭合开关S后，电流表几乎无示数，电压表示数近似等于电源电压，此时可能的是（）A 、L2短路B 、L2灯丝断了C 、L1短路D 、L1灯丝断了8、图所示的电路中，电源电压恒定，闭合开关S后，电路正常工作。

过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A 、电阻R断路B 、电阻R短路C 、灯L断路D 、灯L短路9、关于导体对电流阻碍作用的说法，正确的是（）A. 导体中有电流，导体才能有电阻B. 导体电阻的大小取决于通过它的电流的大小C. 导体的电阻只与导体的长度有关D. 导体电阻是导体本身的一种性质，与通过它的电流大小无关10、一些实验仪器具有调节作用。

图所示滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（）A. B. C. D.11、如图所示，在变阻器的四种不同接法中，闭合开关后，当滑片P向右移动时，各电路中灯泡亮度的变化情况如下：图中变亮，图中变暗，图中不变。

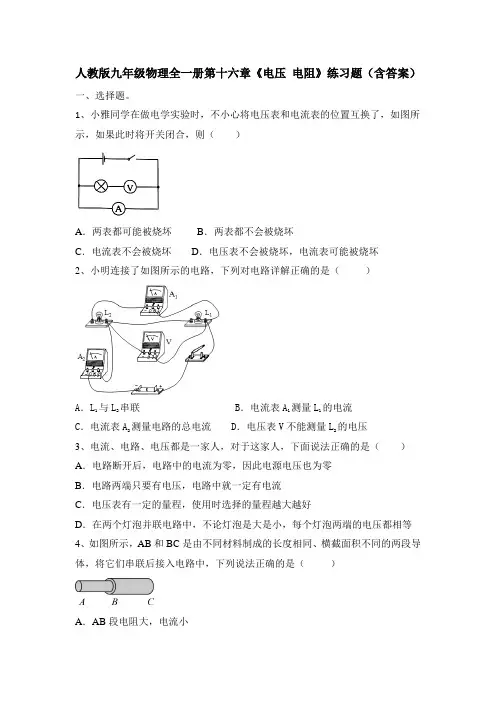

人教版九年级物理全一册第十六章《电压电阻》练习题（含答案）一、选择题。

1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏2、小明连接了如图所示的电路，下列对电路详解正确的是（）A．L1与L2串联 B．电流表A1测量L1的电流C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压3、电流、电路、电压都是一家人，对于这家人，下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在两个灯泡并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等4、如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（）A．AB段电阻大，电流小B．BC段电阻小，电流小C．AB段电阻一定大，电流与BC段相等D．BC段电阻可能大，电流与AB段相等5、滑动变阻器改变阻值的本质是改变接入电路的电阻丝的（）A．长度 B．横截面积 C．材料 D．温度6、实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（）A．不变B．变大C．变小D．不能判定7、使用都已调零的电压表测量不同导体两端的电压时，闭合开关后，电压表分别出现了下列四种情况：①所选量程太大；②所选量程太小；③正、负接线柱接反；④被测电压太高。

则图所示电压表的指针偏转情况与以上①②③④四种情况相对应的排列顺序为（）A.丁、丙、甲、乙B.乙、丙、丁、甲C.丙、丁、乙、甲D.丁、乙、甲、丙8、两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2＝4：3，则电阻R1和R2的两端电压之比为（）A．4：9 B．1：1 C．3：2 D．2：39、下列关于电阻的说法正确的是（）A.绝缘体中几乎不存在电子，所以它的电阻非常大，不容易导电B.导体容易导电说明它对电流没有任何阻碍作用C.导体的电阻随电流的增大而减小，随电压的增大而增大D.导体的电阻是导体本身的一种性质，不管有没有电流通过，导体的电阻都存在10、下列说法中错误的是（）A．粗铁丝的电阻可能比细铁丝的电阻小B．导体对电流的阻碍作用叫做电阻C．某段导线电阻的大小和它两端电压的大小无关D．不同材料的导线，它们的长短粗细都相同，对电流的阻碍作用一定相同11、下列关于电学元件使用的说法中，正确的是（）A．电流表可以直接连接到电源两级B．电压表应与被测用电器并联C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流D．电能表应并联接在家庭电路的干路上12、长沙市区某年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

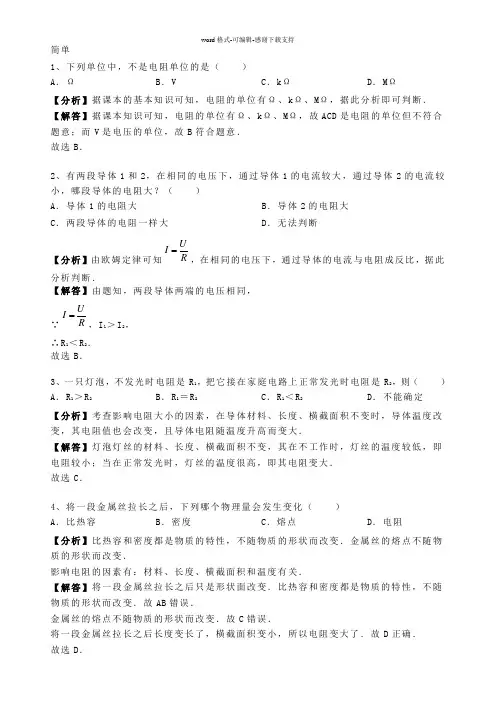

简单1、下列单位中，不是电阻单位的是（）A．ΩB．V C．kΩD．MΩ【分析】据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．【解答】据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．故选B．2、有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大？（）A．导体1的电阻大B．导体2的电阻大C．两段导体的电阻一样大D．无法判断3、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是R2，则（）A．R1＞R2B．R1＝R2C．R1＜R2D．不能确定【分析】考查影响电阻大小的因素，在导体材料、长度、横截面积不变时，导体温度改变，其电阻值也会改变，且导体电阻随温度升高而变大．【解答】灯泡灯丝的材料、长度、横截面积不变，其在不工作时，灯丝的温度较低，即电阻较小；当在正常发光时，灯丝的温度很高，即其电阻变大．故选C．4、将一段金属丝拉长之后，下列哪个物理量会发生变化（）A．比热容B．密度C．熔点D．电阻【分析】比热容和密度都是物质的特性，不随物质的形状而改变．金属丝的熔点不随物质的形状而改变．影响电阻的因素有：材料、长度、横截面积和温度有关．【解答】将一段金属丝拉长之后只是形状面改变．比热容和密度都是物质的特性，不随物质的形状而改变．故AB错误．金属丝的熔点不随物质的形状而改变．故C错误．将一段金属丝拉长之后长度变长了，横截面积变小，所以电阻变大了．故D正确．故选D．5、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【分析】导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意；故选C．6、在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大D．粗细相同，长导线的电阻大【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；D、在横截面积和材料相同，长的铜丝电阻大，故D正确．故选D．7、（1）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：猜想示例：导体的电阻可能与导体的横截面积有关．请你独立猜想：导体的电阻可能跟_________有关；导体的电阻还可能跟_________有关．（2）如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长度均为1m，d的长度为0.5m；a、b、d的横截面积相同，材料不同；a、c、d的材料相同，但c的横截面积大于a．在探究电阻跟横截面积的关系时，可依次把M、N跟_________、_________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小．若还要探究电阻跟材料的关系时，可依次把M、N跟_________、_________的两端连接．（3）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟_________ 的关系，结论是：_________．【分析】（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．（2）通过两导线的异同点，结合控制变量法的思路可以确定探究的是电阻与哪个因素的关系．结论的得出要从条件中挖掘出电阻的不同是由哪个不同的条件引起的．【解答】（1）影响电阻大小的因素有：导体的材料、长度、温度和横截面积．故其影响因素除题目中所提的信息外，还与导体的长度、材料有关；（2）①要研究电阻跟横截面积的关系，必须选取材料、长度都相同，横截面积不同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；②要研究电阻跟材料的关系，必须选取横截面积、长度都相同，材料不同的两根导线，a、b横截面积、长度相同，材料不同，所以应选择a、b．（3）比较a、d两导线的异同点，可以发现，两者的材料、横截面积相同，而长度不同，由此可知探究的是电阻与导体长度的关系．结论为：在其他条件相同的情况下，长度越长，电阻越大．故答案为：（1）长度；材料；（2）a、c；a、b；（3）长度；在其他条件相同的情况下，长度越长，电阻越大．简单1. 关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【分析】导体的电阻大小的影响因素：长度、横截面积、材料．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．【解答】A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．2. 横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能【分析】掌握影响电阻大小的因素：材料、长度、横截面积和温度；在其他条件相同时，镍铬合金线的电阻会大于铝导线的电阻，即镍铬合金的电阻率大于铝的电阻率．【解答】长度相同、横截面积相同的铝导线的电阻小于镍铬合金线的电阻，铝导线和镍铬合金导线的横截面积相同，电阻相同，则铝导线较长，所以BCD错误，A正确．故选A．3. 有A，B，C，D四根导线，其中A，B，C三根是铜导线，D是镍铬合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A．R A＞R B＞R C＞R D B．R D＞R C＞R B＞R AC．R D＞R A＞R B＞R C D．R C＞R B＞R A＞R D【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】A，B都是铜导线，A和B两根导线的粗细相同，材料相同，横截面积相同，但A比B短，由于导体的电阻与长度成正比，所以B的电阻大于A的电阻．B、C都是铜导线，B和C两根导线的长度一样，材料相同，长度相同，但B比C粗，由于导体的电阻与横截面积成反比，所以B的电阻小于C的电阻．C是铜导线，D是镍铬合金，C和D的长短和粗细都相同，即长度、横截面积都相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，所以在长度和横截面积都相同的情况下，C的电阻小于D的电阻．由此可得：R D＞R C＞R B＞R A．选B．4. 电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【分析】解答本题的关键就是理解接头处被烧焦的原因是温度过高造成的，而温度过高是因为热量多．【解答】电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．5. 关于影响导体电阻大小的因素说法正确的是（）A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C．相同材料制成粗细相同的导线，长度越长电阻也越大D．铜导线的电阻一定比铁导线的电阻小【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】A、电阻是导体自身的一种特性，与是否有电流通过无关，故A错误；B、导体的电阻与加在导体两端的电压无关，故B错误；C、粗细相同的两条导线，材料相同，故长导线的电阻较大，故C正确；D、铜导线和铁导线，因在导体的长度和横截面积未知的条件下，无法判断其电阻大小，故D错误．故选C．6. 如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______，原因是玻璃变成了_______；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______，原因是钨丝的温度越高，它的电阻_______．【分析】导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大．【解答】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．故答案为：亮了；导体；变暗；越大．7. 下表乙列出了四种长1m、横截面积为1m㎡的导线在20℃时的电阻值．由表中数据可知，架设输电线，应选择______导线；绕制滑动变阻器，应选用______导线．导线铜钨电阻R/Ω0.017 0.052导线锰铜合金镍铬合金电阻R/Ω0.44 1.1【分析】影响电阻大小的因素：材料、长度、横截面积和温度．【解答】由表中数据可以看出，在长度，长度、横截面积和温度相同的情况下，铜的电阻最小，镍铬合金的电阻最大．若架设输电线，电阻越小越好，故选铜线．若绕制滑动变阻器，电阻大的好，故选镍铬合金丝．故答案为：铜、镍铬合金．难题1. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关【分析】（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关．（2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．【解答】A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误；B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C 错误；D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确．故选D．2. 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（）A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【分析】根据影响电阻大小的因素来判断．即影响电阻大小的因素共有：材料、长度、横截面积、温度．【解答】当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，电阻大．故选B．3. 下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻【分析】根据影响电阻的因素进行分析，即导体的长度、横截面积和材料．【解答】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．故选D．4. 一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1______R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2______R．（填“＜”“＞”“＝”）A ．＜，＜B．＜，＞C．＞，＜D．＞，＞【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大、横截面积越小，电阻越大．【解答】一根粗细均匀的铜导线，把它截为长度相同的两段时，导体的材料不变、横截面积不变，但长度变为原来的12倍，所以每一段铜导线的电阻变为为原来的12倍，即R1＝12R，所以，R1＜R；将铜导线沿中点对折后，导体的材料不变，但导体的长度变为原来的一半，根据电阻与长度的关系可知阻值变为原来定的一半，长度变为原来一半的同时，横截面积变为原来的二倍，根据导体电阻与横截面积的关系可知，电阻又变为一半，即R2＝14R，所以，R2＜R．故答案为：＜，＜．故选A．5. 如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_______，从而减小了导线的_______，以达到减少输电线上电能损失的目的．【分析】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，从外形上看，很容易得出其横截面积的变化．根据导体的横截面积与电阻的关系，从而可以确定横截面积的变化造成导体的电阻如何变化．【解答】四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了．导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比．所以横截面积增大，导体的电阻减小．故答案为：横截面积；电阻．故选C．6. 今年中考，我市实行网上阅卷，要求每份试卷必须贴上条形码，如图所示．条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由______（半导体、超导体）材料构成的．【分析】二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性．【解答】发光二极管、光敏二极管等元件，它们是由半导体材料构成的．故答案为：半导体．7. 为了研究温度对导体电阻的影响，小翔设计了如图所示的实验电路；用酒精灯对电路中的一段导体加热．观察导体电阻的变化，该实验方案存在缺陷所在或提出改进方案：_______．【分析】电阻起阻碍电流的作用，可通过灯泡的亮度或电流表的示数探究温度对电阻的影响．【解答】根据电路图可知，电路中没有反应电流变化的元件，同时当电路中电流过大时，电源或导线将被烧坏，因此应在电路中串联滑动变阻器和灯泡，或在电路中串联滑动变阻器和电流表．故答案为：在电路中串联滑动变阻器和灯泡（或在电路中串联滑动变阻器和电流表）．8. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．编号材料长度/m 横截面积/mm2A 镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金0.5 1.0D 锰铜合金0.5 0.5（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_______来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_______，解决这一问题的措施是________．【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；（4）用电流表测电路电流时，要选择合适的量程，量程过大，会使读数误差增大．【解答】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小．（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关．（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：（1）电流表示数；（2）A、B；（3）导体的材料；（4）偏大；电流表改用小量程．9. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察_______比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的________和________有关．【分析】（1）在电源电压不变的情况下，根据欧姆定律UIR可知，电流越小，也就说明电阻越大．而在灯泡的电阻一定时，根据电功率的计算公式P＝I2R，电流越小，灯泡就越暗．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】（1）在电源电压不变的情况下，AB之间接入的电阻越大，电路中的总电阻越大，电流就越小．灯泡电阻不变的情况下，电流越小，灯泡的实际功率就越小，灯泡就越暗．所以可以根据电流表示数的大小或灯泡的亮暗程度来判断所接入导体电阻的大小．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；故答案为：（1）电流表示数（灯泡亮度）；（2）长度；横截面积．难题1、关于电阻的大小（不考虑温度的影响），下列说法中正确的是（）A．银导线的电阻比铜导线的电阻小B．同种材料制成的导线，长度越长，电阻越大C．同种材料制成的导线，横截面积越大，电阻越小D．同种材料、粗细相同的导线，长度越短，电阻越小【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B、C都不正确．同种材料、粗细相同的导线，长度越短，电阻越小，所以选项D正确．故选D．2、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．AB段电阻大，电流小B．CD段电阻大，电流大C．AB段电阻大，电流与CD段相等D．CD段电阻大，电流与AB段相等【分析】解答本题应掌握：电阻的大小与长度及横截面积有关，而串联电路中各部分的电流一定相等．【解答】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等；故选C．3、光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（）A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大【分析】由图象可直接得出电阻与光强的关系，由图象可看出，电阻与光强成反比．【解答】这是一个反比例函数图象，由图知电阻与光强成反比，故随光强的增大电阻减小，随光强的减小电阻增大．故选B．4、如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度________（升高/降低），电流表的读数________（变大/变小）．【分析】往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．根据欧姆定律，可判断电流表的读数的变化．【解答】解；（1）往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．（2）电源电压保持不变，热敏电阻的阻值随温度的降低而增大，热敏电阻的温度减低，。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。

下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

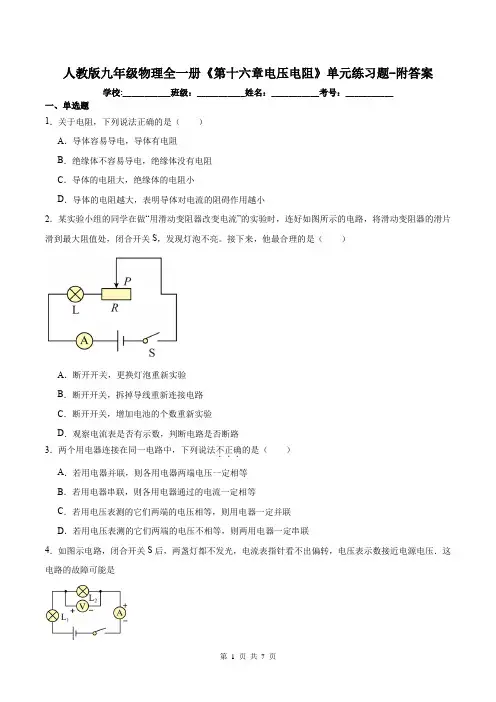

人教版九年级物理全一册《第十六章电压电阻》单元练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电阻，下列说法正确的是（）A．导体容易导电，导体有电阻B．绝缘体不容易导电，绝缘体没有电阻C．导体的电阻大，绝缘体的电阻小D．导体的电阻越大，表明导体对电流的阻碍作用越小2．某实验小组的同学在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。

接下来，他最合理的是（）A．断开开关，更换灯泡重新实验B．断开开关，拆掉导线重新连接电路C．断开开关，增加电池的个数重新实验D．观察电流表是否有示数，判断电路是否断路3．两个用电器连接在同一电路中，下列说法不正确．．．的是（）A．若用电器并联，则各用电器两端电压一定相等B．若用电器串联，则各用电器通过的电流一定相等C．若用电压表测的它们两端的电压相等，则用电器一定并联D．若用电压表测的它们两端的电压不相等，则两用电器一定串联4．如图示电路，闭合开关S后，两盏灯都不发光，电流表指针看不出偏转，电压表示数接近电源电压．这电路的故障可能是A．L1发生短路B．L2发生断路C．电流表是坏的D．电灯L1、L2的灯丝都是断的5．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）A．小灯泡串联，电压表测L2的电压B．小灯泡并联，电压表测电源电压C．灯L1被短接D．灯L2被短接6．在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在a、d 间，电压表有明显示数；若将电压表接在b、d间，电压表没有示数，则该电路的故障可能是A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路7．是某同学做实验时的电路图。

闭合开关S后，发现灯泡L1、L2均不亮，电压表示数接近电源电压，电流表示数为零，则该电路中的故障是（）A．电源正极与a之间断路B．L1断路C．L2断路D．c与电源负极之间断路8．如图所示电路，电源电压为3V．当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V．由这一现象可以判断电路的故障是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路9．将两只灯泡连接在同一电路中，用电压表分别测得两只灯泡电压相等，则这两只灯泡的连接方式是（）A．一定是串联的B．可能并联，也可能是串联C．一定是并联的D．无法确定10．如图所示，电源电压是6V不变，闭合开关后，电压表的读数是4V，那么（）A．R1两端电压是4V B．R1两端电压是6VC．R2两端电压6V D．R2两端电压4V二、填空题11．如图所示，使L1和L2两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，则电灯L1两端的电压为V，L1中的电流为A，C表为表。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．一节新5号干电池电压是（）A．1.5V B．36V C．220V D．380V2．要想测出L2两端的电压，下列电路图连接正确的是（）A．B．C．D．3．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表短路，并且L1、L2灯丝断了B．灯泡L1灯丝断了C．灯泡L2灯丝断了D．灯泡L1被短接6．小明用如图所示的器材探究“影响电阻大小的因素”的实验。

a、b为长度一样的镍铬合金丝，b比a 的横截面积大。

关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表C．利用此装置只能探究导体电阻大小和横截面积的关系D．利用此装置能探究导体电阻大小和横截面积、长度的关系7．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．8．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．我国家庭电路的电压是V，对人体安全的电压是V。

10．如图所示将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，则该电池的正极是（选填“A”或“B”）；如果想获得更大的电压，可以把多节这样的“水果电池”（选填“串联”或“并联”）起来。

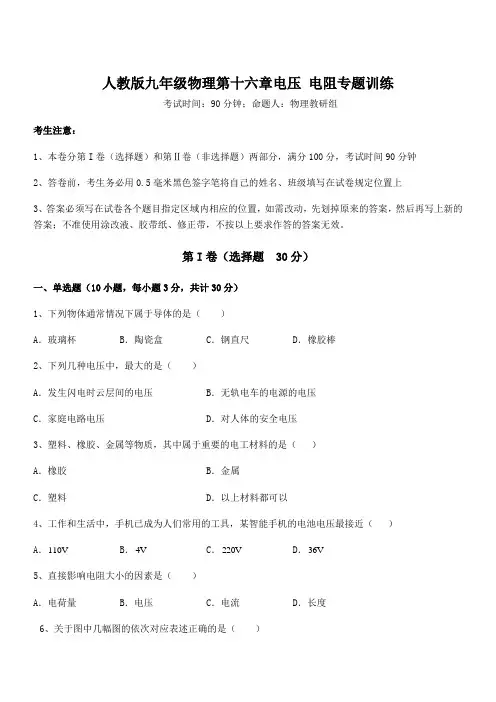

人教版九年级物理第十六章电压电阻专题训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列物体通常情况下属于导体的是（）A．玻璃杯B．陶瓷盒C．钢直尺D．橡胶棒2、下列几种电压中，最大的是（）A．发生闪电时云层间的电压B．无轨电车的电源的电压C．家庭电路电压D．对人体的安全电压3、塑料、橡胶、金属等物质，其中属于重要的电工材料的是（）A．橡胶B．金属C．塑料D．以上材料都可以4、工作和生活中，手机已成为人们常用的工具，某智能手机的电池电压最接近（）A．110V B．4V C．220V D．36V5、直接影响电阻大小的因素是（）A．电荷量B．电压C．电流D．长度6、关于图中几幅图的依次对应表述正确的是（）A．甲中1kg酒精比10kg煤油的比热容小B．乙中10kg酒精比1kg煤油的热值大C．丙中金属丝用久了会变细，电阻会变大D．丁中滑轮机械效率随提升物块的高度变大而变大7、关于导体的电阻，下列说法正确的是（）A．当导体两端的电压为零时，导体的电阻也为零B．铜导线的电阻比铁导线的电阻小C．导体的电阻由它两端的电压和通过的电流决定D．相同条件下，铜导线比铁导线的导电性能好，说明体的电阻和材料有关8、如图，电源电压不变，闭合开关，电压表V1和电压表V2正常偏转，下列说法正确的是（）A．两个灯泡并联B．将电压表都换成电流表，则 L1与 L2并联C．电压表 V1测量的是电源电压，电压表 V2测量的是 L1两端电压D．将电压表 V2换成电流表，则 L1亮，L2不亮9、通常情况下，下列物质不属于导体的是（）A．人体B．塑料C．石墨D．大地10、下列生活中的数据最接近实际的（）A．家用台灯的工作电流约2AB．人以正常速度骑自行车的功率约为70WC．对人体的安全电压是36VD．把一个鸡蛋举过头顶做的功大约为10J第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示的a电路，当闭合开关S后，两个电压表指针偏转均为图b所示，则电源电压为______V，电阻R1两端的电压为______V。

人教版九年级物理第十六章《电压电阻》测试卷（含答案）一、单选题（本大题共12小题）1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路2．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A．书房插座B．台灯插头C．台灯灯座D．台灯开关3．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系4．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A ．B ．C ．D ．5．小明做实验时记录2V 和0.2A ，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M 、N 表示。

则下列判断正确的是（ ）A ．M 表是电压表，2V 是电源电压B ．N 表是电压表，2V 是L 1两端电压C ．N 表是电流表，流过L 2电流0.2AD ．M 表是电流表，流过L 2电流0.2A6．小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关1S 、2S ，动物闯入时开关会自动闭合。

要求：只要动物闯入任意一个门，电铃都能响起报警。

下列电路图符合设计要求的是（ ）A ．B ．C ．D ． 7．某同学在实验中连接了如图所示的电路，闭合开关S ，发现灯L 不亮。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-附带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于导体的电阻，下列说法正确的是（）A．导体的电阻只跟导体长度有关B．导体的电阻跟温度有关C．导体两端的电压为0V时，导体的电阻为0ΩD．导体容易导电，所以导体对电流没有阻碍作用2．如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则L1和灯L2两端电压分别是（）A．8.5V 1.7V B．8.5V 6.8VC．6.8V 1.7V D．1.7V 6.8V3．如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（）A．B．C．D．4．如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（）A．U=U1= U2B．U>U1 + U2C．U<U1+ U2D．U=U1+ U25．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。

下列分析正确的是（）A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮6．如图所示是一位同学连接的电路。

下列判断正确的是（）A．闭合开关后，灯L1、L2均能发光B．闭合开关后，电流表有示数C．若把电流表改成电压表，则L1不发光，L2发光D．闭合开关后，电源被短路7．科技自立自强是国家发展的战略支撑，华为Mate 60系列手机采用了具有中国自主知识产权的芯片，因而受到了广泛的关注，下列说法正确的是（）A．制造芯片的主要材料是超导体B．手机电池的电压是220VC．给手机充电时，电池相当于电源D．给手机充电的过程中，是将电能转化为化学能8．芯片是指含有集成电路的硅片，随着科技的发展，芯片越来越小，使得电子设备变得更加智能、轻巧和高效。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．若不考虑温度的影响，用久了的白炽灯泡灯丝的电阻与刚买回来时的电阻相比（）A．变大了B．变小了C．不变D．无法判断2．图中，电阻箱的示数为（）A．2020ΩB．20ΩC．2012ΩD．2200Ω3．如图，是滑动变阻器接入电路的4种情况，当变阻器的滑片向左移动时，使电路中电流减小的是（）A．B．C．D．4．如图，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压，下列说法正确的是（）A．电压表能提供电压B．水果电池的电压为3VC．铜片是水果电池的正极D．水果电池将电能转化为化学能5．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。

其中能够实现身高越高，电压表示数越小的电路是A．B．C．D．6．在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5V C．1.5V7.5V D．6V 1.5V7．滑动变阻器是通过改变什么因素而改变电路中的电流的A．电阻丝的横截面积B．电阻丝的温度C．电阻丝在电路中的长度D．电阻丝的材料8．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则A．A的电流大B．A 两端的电压大C．A、B的电流相等D．A、B两端的电压相等9．直径d1=0.3mm的细铅丝通以1.5A的电流将被熔断，而直径d2=0.6mm的粗铅丝通以4A的电流将被熔断。

假设这两种铅丝的长度和电阻率相同，选取上述20根细铅丝和1根粗铅丝并联接入电路，允许通过的最大电流为（）A．36A B．34A C．30A D．24A10．如图所示，电源电压恒定不变，闭合开关S后，只有一个灯泡亮，电流表有示数，电压表无示数，则该电路的故障可能是（）A．灯泡L1短路B．灯泡L2短路C．灯泡L1开路D．灯泡L2开路二、填空题11．某小彩灯正常工作电压是5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将只这样的小彩灯联。

人教版九年级物理第十六章电压、电阻检测试题（附答案）学校:___________姓名：___________班级：___________考号：___________一、选择题置。

闭合开关S后，下列现象中会发生的是A.电压表被烧坏B.小灯泡不亮C.小灯泡被烧坏D.电流表被烧坏2.如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A，D B．B，C C．A，B D．C，D3.通常情况下，下列物体可以作为导体的是（）A．橡胶 B．塑料 C．铜条 D．玻璃4.如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为( )A.1.2V、6VB.6V、1.2VC.4.8V、1.2VD.1.2V、4.8V5.如图所示电路中，甲、乙两处分别接入电流表或电压表。

当S闭合后，为使两灯均能发光，则（）A.甲接电流表，乙接电压表B.甲、乙均接电流表C.甲、乙均接电压表D.甲接电压表，乙接电流表6.下列仪表中，用来测量电压大小的仪表是（）A. 电子手表B. 电流表C. 电压表D. 电能表7.在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（）A. B.C. D.8.用锰铜合金制成甲、乙两段电阻丝，它们长度相同，但是甲比乙细．若将它们串联在同一电路中，通过甲、乙两段电阻丝的电流分别为I甲、I乙；甲、乙两段电阻丝两端的电压分别为U甲、U乙．下列关系可能成立的是（）A．I甲=I乙 B．I甲＞I乙 C．U甲＞U乙 D．U甲=U乙9.如图所示，S闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有明显的偏转，该电路的故障可能是A. 电流表坏了或未接好B. L2的灯丝烧断或灯座与灯泡没接触C. L1和L2的灯丝都被烧断D. L1的灯丝被烧断或没接好10.在如图所示的电路中，当开关S闭合时，电压表测（）A. 测R1的电压B. 测R2的电压C. 测R1和R2两端的总电压D. 测电源的电压二、实验题）影响导体电阻大小的因素较多，因此本实验要采用的探究方法是；（2）选用导体AD，可探究导体电阻大小与是否有关；（3）要探究导体电阻大小与导体材料是否有关，应选用和两根导体．（以上两空选填导体编号）12.如图所示是伏安法测小灯泡电阻的实验：（1）请将实物图连接完整（电压表用小量程）（2）连接电路时开关要处于（选填“断开”或“闭合”）状态。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．生活中常见的儿童智能电话手表是一个非常重要的通话工具，它的电池电压最接近（）A．220V B．110V C．36V D．3.7V2．关于电压，以下说法错误的是（）A．电压是使电路中形成电流的原因B．电路两端有电压，则电路中一定有电流C．把一节干电池接在电路中，即使电路没有闭合，干电池两端也会有电压D．电路中有电流，则电路两端一定有电压3．如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。

由此可以判断电路的故障可能是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路4．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点B．改变两个小灯泡的规格，重复实验，是为了减小实验误差C．实验得到的结论为：串联电路电压处处相等D．若灯泡L1短路，则只有灯L2亮，且电压表并联在a、b两点时示数为05．如图是探究“影响导体电阻大小的因素”的实验装置。

a、b为长度一样的镍铬合金丝，b比a的横截面积大。

关于此实验，下列说法正确的是（）A．在实验中，若灯泡越亮，说明导体的电阻越大B．实验中，若灯泡不亮，一定是灯泡发生了短路或断路C．利用此装置可以探究导体电阻大小与导体长度的关系D．若用电流表替换小灯泡，可更好地反映电阻的大小，没有安全隐患6．关于导体的电阻，下列说法正确的是（）A．通过导体的电流越大，导体的电阻就越小B．当温度一定时，长度不等的两条镍铬合金导线，它们的电阻相等，则长度较长的导线横截面积较大C．探究电阻决定因素实验中只有一根铜导线时，只能探究电阻与长度的关系D．忽略温度的影响，两根长度相同的铝导线，电阻一定相等7．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则下列说法正确的是（）A．电压表V2的示数为6V B．电压表V1的示数为1.2VC．灯泡L2的电压为4.8V D．灯泡L1的电压为4.8V8．小明同学在学习使用滑动变阻器改变灯泡亮度的实验中，连接了如图所示的电路，下列分析错误的是（）A．若将A、C端连入电路，向D端移动滑片P，灯泡变亮B．若将B、C端连入电路，闭合开关前，滑片P应移动到最左端C．若将A、B端连入电路，闭合开关，移动滑片P，灯泡亮度不变D．若将C、D端连入电路，变阻器相当于一根导线二、填空题9．如图所示的“模拟调光灯”。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列数据最接近实际的是（）A．柴油机的效率可以达到80%B．一节铅蓄电池两端电压为1.5VC．通过一台电冰箱的电流约为1A D．水的比热容为4.2×105J/（kg·℃）2．如图是滑动变阻器接入电路中的情形，当滑片P向左移动时，连入电路的电阻变大的有（）个。

A．1个B．2个C．3个D．4个3．如图所示电路，电源电压由两节新干电池组成，闭合开关S后（）A．两个灯泡串联B．电源电压为6VC．电流表测的是通过灯泡L2的电流D．若L2断路，电流表示数将不变4．图中要用电压表测量灯L两端的电压，正确的接法是A．B．C．D．5．小明同学用两个规格相同的灯泡按照如图所示的电路进行实验探究。

当开关闭合时两灯都不亮，电压表示数接近电源电压，且电路只有一处故障，下列对故障的原因分析正确的是（）A．L1灯短路B．L1灯断路C．L2灯短路D．L2灯断路6．如图所示，L1、L2规格不同．闭合开关，灯L1发光，L2不发光，下列判断正确的是（）A．U＞U1B．U2=U C．U1+U2＜U D．U1+U2＞U7．甲和乙是由同种材料制成的导体，当L甲>L乙，则关于甲和乙的横截面积S及电阻R的大小关系，下列说法正确的是（）A．若S甲>S乙，则R甲一定大于R乙B．若S甲<S乙，则R甲可能大于R乙C．若S甲=S乙，则R甲一定小于R乙D．若S甲>S乙，则R甲可能等于R乙8．如图所示，电源电压不变，当开关由闭合到断开时，电压表和电流表的示数：（）A．A1和A2的示数均不变，V示数变大B．A1和V的示数均不变，A2示数变小C．A1示数不变，A2示数变小，V示数变大D．A1示数变大，A2和V的示数均不变二、填空题9．现有：℃花生油、℃铅笔芯、℃银、℃塑料盒、℃铜钥匙等物品，其中属于导体的是（填序号），其余的属于．10．如图，电源电压为12V，电压表示数为4V，则两灯泡是联，L1两端的电压是V，L2两端的电压是V．11．亲爱的同学们，请你运用所学物理知识解答下面的问题。
