7805稳压管介绍

7805 稳压管介绍

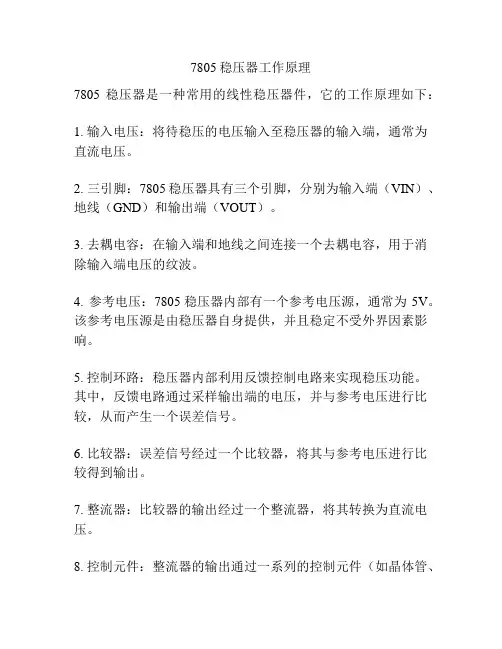

7805 三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78&TImes;&TImes;系列和负电压输出的79&TImes;&TImes;系列。顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子像是普通的三极管，TO-220 的标准封装，也有9013 样子的TO-92 封装。

7805 稳压管两端电容简介

三端稳压器输入输出应该接两个电容到地，主要用于防止稳压器振荡。安装时要尽量靠近引脚，DATASHEET 上对这两个电容的容量都有具体的规定。78/79 系列的输出端一般为0.1UF，输入端0.33UF 或0.47UF，最好选用独石电容，兼顾体积和损耗。不可简单的当作滤波和退耦电容。

7805 稳压管电容的选用

器件的选用，要看场合、看具体情况，不能一概而论。

按器件说明书的要求，78/79 系列的输入、输出端都应该接个小电容，推荐0.1uF，目的是防自激。
