电磁线圈式车门锁的结构
❖ 电磁线圈式门锁基本工作原理
电控门锁的布置
电磁线圈式中央门锁控制电路
❖ 2、电动机式自动车门锁
这种门锁由可逆式电动机、传动装置及锁体总成构成。 其工作原理为：由电动机带动齿轮齿条副或螺杆螺母副进而 驱动锁体总成，驱动车门的锁闭或开启。这种门锁的优点是 体积小，耗电少以及动作较迅速；不足之处在于，当门锁已 经锁定或开启时，应及时切断电源，以免电动机长时间通电 而烧毁。为了避免这个缺陷，有些厂家在电机回路中串接了 热保护器或PTC（正温度系数）热敏电阻。
电动机式车门锁的结构
❖ 电动机式门锁基本原理
电动机式门锁控制装置在汽车上的布置如图所示，在门 锁总成中(装在车门侧)由锁止杆控制转动，决定门锁开/关 状态。
❖ 电动机式电子门锁控制电路原理图，其开锁与闭锁 主要是对门锁电机进行正转、反转的交替控制。
3、带有车速感应式中央门锁
当汽车行驶速度超过规定速度时，为确保 行车安全以防发生意外，有的中央门锁还受 车速控制。它是在原中央门锁的基础上加设 了车速控制电路，车速控制开关设在车速表 内。当汽车行驶速度高时，车速传感器自动 接通门锁锁止电路将门锁锁止，这种靠车速 控制的门锁称车速感应式门锁。
பைடு நூலகம்
二.实际车型案例分析
1.桑塔纳 2.LS400 3.福特 4.BUICK REGAL
1.1.桑塔纳的前车门
1.2.桑塔纳的后车门
2.福特车系继电器控制门锁
3.1.丰田LS400门锁系统
3.2.丰田LS400门锁系统的电路结构
4.BUICK REGAL电动门锁电路结构
电磁式门锁总成
3
6 4
1 一锁芯连杆 2 一外手柄连杆 3 一内 手柄连杆
4 一内锁止连杆 5 一永磁电动机 6 一 连接杆 7 一支架 8 一门锁电动机 9 一电源插 头
4.门控开关
Ⅱ.中央门锁控制系统的安装位置
Ⅲ 中央门锁类型
1、电磁线圈式自动车门锁 这种汽车电控门锁的开启和锁闭均由电
磁线圈驱动，它内设两个电磁线圈，分别用 来执行开启和锁闭门锁。
只有当中央门锁控制系统在 “ 开锁 ” 状态时 , 儿童安全锁闩才能退出。
注：有的车锁是当儿童安全锁闩拨到锁止位 置时 , 在车内用内扣手不能开门 , 而在车外 用外扣手可以开门。
3.后车门儿童车门锁
儿童车门锁
4. 司机门——防误锁功能
当驾驶员侧的内部锁止开关在锁止 位置时 , 关上车门后 , 该车门也不能锁 止 , 以防止钥匙忘在车内而车被锁止
Ⅳ.中央门锁控制系统的控制功能
1.内外开启与内外锁止功能 2.后车门儿童车门锁 3.中央锁止功能 4.司机门——防误锁功能
1.内外开启与内外锁止功能
在车内开启和锁止车门时 , 由门锁控 制开关开启和锁止门锁 ; 在车外开启和锁 止车门时 , 由钥匙转动控制开关开启门锁
2.后车门儿童车门锁
中央门锁控制系统设有后车门儿童安全 锁止功能 , 防止车内儿童擅自打开车门。
Ⅰ.中央门锁控制系统的组成
1.中央门锁开关 2.钥匙控制开关 3.门锁总成 4.行李箱门开启开关 5.行李箱门开启器 6.门控开关
1.中央门锁开关

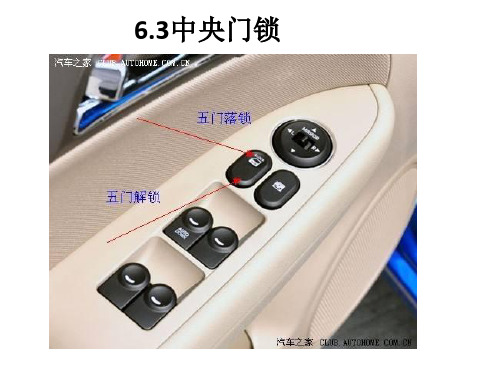

门锁开关位置
门锁开关位置
2.钥匙控制开关
2
1
1 一车门钥匙孔 2 一钥匙控制开关
3.门锁总成
5 电动机式门锁总成 1 一涡杆 2 一电动机 3 一位置开关 4 一锁杆 5 一齿轮 6 一回位弹簧
中央门锁控制系统
中央门锁控制系统的 教学要求
1.中央门锁控制系统的组成 2.中央门锁控制系统的安装位置 3.中央门锁控制系统分类 4.中央门锁控制系统控制功能 结合： 实际车型案例分析
一、相关知识

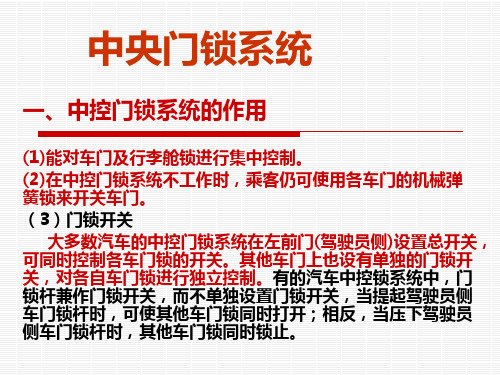

作用： 具有钥匙联动锁门和开门功能 , 当
驾驶员用钥匙操纵左前或右前门锁时 ,全 车车门 ( 包括行李箱门 ) 可以同时锁止 或打开 .
