满堂支架专项施工方案1 工程概况本标段桥梁较多,均为预应力混凝土连续箱梁支架现浇法施工。
包括K31+547.127天桥、K32+660.342天桥及K33+177.087即威路分离立交,K34+237.402即墨互通立交桥。
跨度最大结构形式为25+40+40+25。
现浇主梁为C50砼,现以K31+547天桥为例,箱梁横断面图如下图1:图1、箱梁断面结构尺寸2 编制范围K31+547.127天桥、K32+660.342天桥及K33+177.087即威路分离立交,K34+237.402即墨互通立交桥。
3 编制依据《公路桥涵钢结构及木结构设计规范》 JTJ025-86《公路桥涵地基与基础设计规范》JTJ024-85《建筑结构荷载规范》GB50009-2001《公路工程质量检验评定标准》 JTG F080/1-2004《公路工程施工安全技术规程》JTJ076-95《公路桥涵施工技术规范》JTG TF50-2011《建筑施工模板安全技术规范》JGJ162-2008《建筑施工碗扣式钢管脚手架安全技术规范》JGJ_166-2008《桥涵施工计算手册》设计院提供设计图纸4、施工工艺流程及整体设计4.1 工艺流程施工准备→基础处理→测量放线→水平扫地杆搭设→立杆搭设→横杆搭设→剪刀撑搭设→顶托安装4.2 整体设计支架采用碗扣式满堂支架形式,行车道预留通道。
通道口宽5米,高5米,采用C15混凝土条形基础,基础尺寸宽80cm,高80cm,横桥向通长设置,通道采用Φ426钢管搭设,钢管横向间距1.5m,基础顶根据钢管间距预埋与钢管联接钢板。
钢管上横桥向并排铺I32工字钢两根,顺桥向上铺I50工字钢间距60cm。
钢管间采用钢筋或钢管焊接连接成一个整体,并在钢管中灌砂以增强钢管整体稳定性。
碗扣式满堂支架的横向间距采用90cm,纵向间距60cm,步距120cm。
支架通过60cm可调顶托和50cm可调底托调整高度,确保顶底托深入钢管内深度不小于15cm。
满堂脚手架专项施工方案1前言脚手架是建筑施工中常用的辅助工具,能够提供工人安全高效地进行施工的工作平台。
本文将就满堂脚手架的专项施工方案进行详细介绍,包括施工准备、脚手架搭设、安全措施等内容。
施工准备在进行脚手架搭设之前,需要做好充分的准备工作。
首先要对施工现场进行认真的勘察,了解施工环境、地形、周边情况等,确保能够顺利搭设脚手架。
同时要准备好所需的脚手架材料、工具,确保施工过程中能够顺利进行。
脚手架搭设1.确定搭设位置:根据设计图纸确定脚手架的搭设位置,并在地面上标记出基准点。
2.安装脚手架支架:根据设计要求安装脚手架支架,并在支架上安装水平仪进行调整,保证支架水平。
3.架设主体结构:根据设计要求逐层搭设脚手架主体结构,使用连接件连接不同部件,确保脚手架结构牢固。
4.设置围护栏:在搭设好的脚手架上设置围栏,确保工人在脚手架上工作时的安全。
5.检查调整:在搭设完毕后,要对脚手架进行全面检查,确保所有部件连接牢固、无松动现象。
安全措施1.工人佩戴安全帽和安全带:工人在脚手架上工作时应佩戴安全帽和安全带,确保安全。
2.禁止超载:脚手架的承载能力有限,严禁超载,确保脚手架结构稳定安全。
3.固定脚手架:在搭设脚手架后,要及时进行固定,防止风吹或其他因素导致脚手架移动。
4.定期检查:脚手架在使用过程中要进行定期检查,确保结构安全,发现问题及时处理。
结语本文详细介绍了满堂脚手架的专项施工方案,包括施工准备、脚手架搭设、安全措施等内容。
在施工过程中,要严格按照专项施工方案进行操作,确保施工质量和施工安全。
希望可以为相关施工人员提供一定的参考和帮助。
满堂脚手架专项施工方案(3)一、前言在满堂脚手架的搭建过程中,施工方案至关重要。
本文将重点介绍满堂脚手架专项施工方案的第三部分内容,帮助施工人员更好地进行施工,确保施工质量和安全。
二、安全措施1.施工现场应设立明显的安全警示标识,施工人员应配备符合要求的安全防护用具。
2.初次搭设脚手架前,必须由专业人员进行检查和调试,确保各个连接点牢固可靠。
3.在搭设和拆除脚手架时,要有专门人员进行指挥和监督,避免发生意外事故。
4.雨雪天气和强风天气禁止进行脚手架施工,需等天气条件合适后再进行作业。
三、施工流程1.清理施工现场,确保地面平整,无障碍物。
2.按照脚手架设计图纸要求,选择合适的脚手架配件进行组装。
3.搭设水平杆和斜杆,保证支撑稳定。
4.定期检查施工过程中的螺丝、扣件等连接部件,防止松动或脱落。
5.施工完成后,进行验收和检查,确保脚手架符合要求。
四、施工注意事项1.施工人员需经过专业培训后方可操作脚手架,严禁无证上岗。
2.在搭设脚手架时,应注意避让电力线路和其他设施,确保施工安全。
3.施工过程中如发现异常,请及时通知相关负责人。
4.搭设脚手架过程中,应遵守最大承载力标准,严禁超载。
5.所有脚手架配件使用完毕后应进行整理、清洗和存放,以备下次使用。
五、总结满堂脚手架专项施工方案的执行对保障工程质量和施工安全至关重要。
只有严格按照施工方案要求操作,才能确保施工顺利进行且安全可靠。
希望所有的施工人员都能严格遵守该方案,共同创建一个良好的施工环境。
以上是满堂脚手架专项施工方案的第三部分内容,希望能对您的工作有所帮助。
满堂脚手架专项施工方案一、前言为确保在脚手架搭建过程中施工安全,提高工作效率,特制定此专项施工方案。
脚手架在建筑施工中起着举足轻重的作用,正确搭建脚手架对确保工程质量、保障施工人员安全至关重要。
二、脚手架搭建准备1. 工程准备在脚手架施工前,应做好周边环境的清理工作,确保脚手架搭建区域干净整洁,无障碍物。
2. 材料准备准备好符合要求的脚手架搭建所需材料,包括钢管、螺栓、扣件等。
确保材料质量合格,无损坏。
3. 设备准备检查搭建脚手架所需的施工设备和工具,确保设备正常运转,保证施工顺利进行。
三、脚手架搭建流程1. 标定基准点根据设计要求,确定脚手架的基准点,进行标定,确保脚手架搭建的位置准确无误。
2. 搭设主体框架根据设计方案,先搭设脚手架的主体框架结构,合理设置脚手架立杆、横杆,保证结构稳固。
3. 设置斜杆和水平杆在主体框架搭建完成后,设置脚手架的斜杆和水平杆,调整斜杆和水平杆的位置,使其符合设计要求,确保搭建的脚手架稳固牢靠。
4. 安装脚手架扶手和踏板最后安装脚手架的扶手和踏板,确保脚手架使用安全,方便施工人员的上下。
四、脚手架检验验收脚手架搭建完成后,应组织专业人员进行检验验收,确保脚手架搭建符合国家标准和设计要求,达到安全施工的要求。
五、脚手架拆除脚手架使用完毕后,按照拆除程序进行拆除,注意拆除过程中的安全问题,确保拆除过程安全顺利。
结语本专项施工方案仅供参考,具体实施时应根据具体情况进行调整,保障施工过程中的安全和质量,达到预期效果。
以上为满堂脚手架专项施工方案的内容说明,希望能对施工工作有所帮助。
满堂脚手架专项施工方案及计算书一、引言脚手架是建筑施工中不可或缺的重要辅助设施,它不仅提供施工人员的工作平台,也保障他们的安全。
在满堂脚手架的搭建工作中,必须严格按照专项施工方案进行操作,以确保脚手架的稳固性和安全性。
本文将详细介绍满堂脚手架专项施工方案及计算书,希望对相关从业人员有所帮助。
二、脚手架施工方案1.脚手架搭设前的准备工作在开始搭建脚手架之前,首先要对施工现场进行认真的勘测和评估,确定搭建位置、高度和承重等关键参数。
同时,要准备好所需材料和工具,确保施工顺利进行。
2.脚手架搭设过程按照设计图纸和相关要求,进行脚手架的搭建工作,确保各个部位连接紧密、稳固可靠。
在搭建过程中,要注意安全防护措施,避免发生意外事故。
3.脚手架使用和维护搭建完成后,要对脚手架进行全面检查,确保符合要求。
在使用过程中,要加强巡视和维护,定期检查脚手架的稳固性和安全性,及时进行修复和加固。
三、脚手架计算书1.脚手架结构设计根据实际需要和承重要求,进行脚手架结构的设计,确定每个部位的材料和尺寸。
在设计过程中要考虑风荷载、地基条件等外部因素,确保脚手架的稳定性。
2.脚手架承载力计算对脚手架的承载力进行详细计算,包括各个部位的承载能力和整体的稳定性。
通过结构力学和材料力学的知识,确定脚手架的受力情况,并提出相应的加固和改进方案。
四、结论满堂脚手架专项施工方案及计算书对于脚手架搭建工作具有重要的指导作用,通过严格执行相关规定和要求,可以有效提高脚手架的安全性和稳定性,保障施工人员的安全。
希望本文的内容能够为相关从业人员提供参考,并促进工程施工的顺利进行。

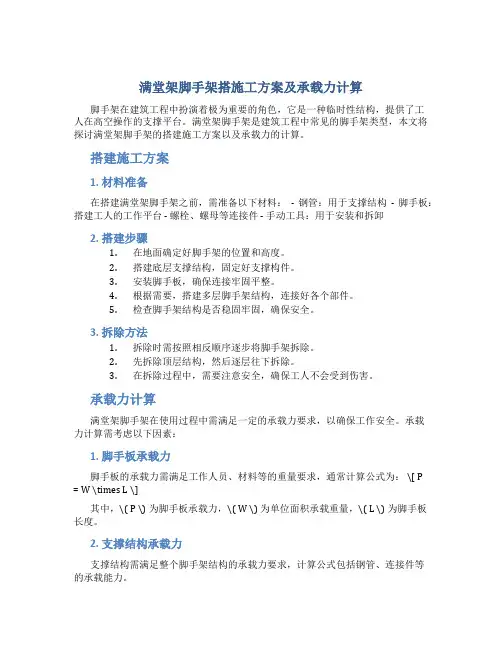

满堂架脚手架搭施工方案及承载力计算脚手架在建筑工程中扮演着极为重要的角色,它是一种临时性结构,提供了工人在高空操作的支撑平台。
满堂架脚手架是建筑工程中常见的脚手架类型,本文将探讨满堂架脚手架的搭建施工方案以及承载力的计算。
搭建施工方案1. 材料准备在搭建满堂架脚手架之前,需准备以下材料:- 钢管:用于支撑结构- 脚手板:搭建工人的工作平台 - 螺栓、螺母等连接件 - 手动工具:用于安装和拆卸2. 搭建步骤1.在地面确定好脚手架的位置和高度。
2.搭建底层支撑结构,固定好支撑构件。
3.安装脚手板,确保连接牢固平整。
4.根据需要,搭建多层脚手架结构,连接好各个部件。
5.检查脚手架结构是否稳固牢固,确保安全。
3. 拆除方法1.拆除时需按照相反顺序逐步将脚手架拆除。
2.先拆除顶层结构,然后逐层往下拆除。
3.在拆除过程中,需要注意安全,确保工人不会受到伤害。
承载力计算满堂架脚手架在使用过程中需满足一定的承载力要求,以确保工作安全。
承载力计算需考虑以下因素:1. 脚手板承载力脚手板的承载力需满足工作人员、材料等的重量要求,通常计算公式为: \[ P = W \times L \]其中,\( P \) 为脚手板承载力,\( W \) 为单位面积承载重量,\( L \) 为脚手板长度。
2. 支撑结构承载力支撑结构需满足整个脚手架结构的承载力要求,计算公式包括钢管、连接件等的承载能力。
3. 整体承载力考虑脚手板、支撑结构等各部件的承载力,计算整个脚手架结构的承载能力,确保可以承受工作人员和材料的重量。
结语满堂架脚手架的搭建施工方案及承载力计算是建筑工程中关键的环节,合理的搭建和计算可以确保工作安全。
建议在搭建过程中严格按照标准操作,确保每个步骤都符合要求。
承载力计算需要考虑多个因素,确保脚手架结构可以承受工作负荷。

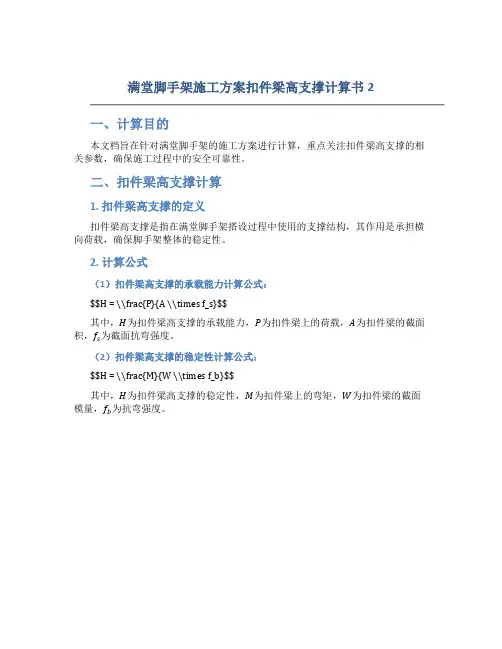

满堂脚手架施工方案扣件梁高支撑计算书2一、计算目的本文档旨在针对满堂脚手架的施工方案进行计算,重点关注扣件梁高支撑的相关参数,确保施工过程中的安全可靠性。
二、扣件梁高支撑计算1. 扣件梁高支撑的定义扣件梁高支撑是指在满堂脚手架搭设过程中使用的支撑结构,其作用是承担横向荷载,确保脚手架整体的稳定性。
2. 计算公式(1)扣件梁高支撑的承载能力计算公式:$$H = \\frac{P}{A \\times f_s}$$其中,H为扣件梁高支撑的承载能力,P为扣件梁上的荷载,A为扣件梁的截面积,f s为截面抗弯强度。
(2)扣件梁高支撑的稳定性计算公式:$$H = \\frac{M}{W \\times f_b}$$其中,H为扣件梁高支撑的稳定性,M为扣件梁上的弯矩,W为扣件梁的截面模量,f b为抗弯强度。
3. 计算步骤(1)确定扣件梁上的荷载P。
(2)计算扣件梁的截面积A。
(3)根据扣件梁的材料性能,确定截面抗弯强度f s。
(4)代入公式计算扣件梁高支撑的承载能力H。
(5)根据承载能力H和相应的荷载值,计算扣件梁上的弯矩M。
(6)计算扣件梁截面模量W。
(7)根据抗弯强度f b代入公式计算扣件梁高支撑的稳定性H。
三、计算结果分析根据上述计算方法,得出扣件梁高支撑的承载能力和稳定性值,可以作为施工过程中的参考依据。
建议在实际施工中,根据计算结果选择合适的扣件梁高支撑方案,确保脚手架的安全稳定。
四、结论本文档通过对扣件梁高支撑的计算,提供了满堂脚手架施工方案中重要参数的具体计算方法,为施工过程中的安全保障提供了参考依据。
希望上述内容对您有所帮助。
满堂脚手架专项施工方案(最终)
一、前言
现代建筑工程中,脚手架是承载施工人员和材料的临时性支撑结构,而满堂脚
手架在工程中起到举足轻重的作用。
本文主要讨论了如何在施工现场制定满堂脚手架的专项施工方案,确保施工安全、高效进行。
二、施工准备
1. 材料准备
在满堂脚手架搭建前,需要充分准备好所需材料,如钢管、扣件、脚手板、横
向和纵向连接件等,保证工程顺利进行。
2. 施工人员培训
所有参与搭建满堂脚手架的施工人员都必须接受相关培训,包括脚手架的构造、安全使用注意事项等,保证施工过程中的安全。
三、施工流程
1. 基础搭建
首先确定搭建满堂脚手架的基础节点位置,安装地脚杆和水平横杆,确保基础
搭建稳固。
2. 主体搭建
按照设计要求,安装立杆、斜杆和横向连接件,逐层搭建满堂脚手架主体结构,并及时固定调整。
3. 安全检查
在搭建过程中,每完成一个阶段就要进行一次安全检查,确保脚手架的结构稳固,不存在安全隐患。
四、施工安全
1. 安全防护
施工现场要提供必要的安全防护设施,如安全网、安全带等,确保施工人员的
人身安全。
2. 定期检查
定期对已搭建好的满堂脚手架进行检查,及时发现问题并进行处理,避免事故发生。
五、施工总结
综上所述,满堂脚手架的专项施工方案需在施工准备、施工流程和施工安全等方面严格执行,确保施工顺利进行,保障工程质量和工人安全。
希望此方案能为相关施工提供一定的参考和指导。
以上内容为满堂脚手架专项施工方案的最终版本,仅供参考。
满堂脚手架专项施工方案及计算书1. 引言满堂脚手架是一种用于搭建高层建筑物外部工作平台的临时结构,它为施工人员提供安全可靠的工作环境。
本文档旨在提供满堂脚手架专项施工方案及计算书,以确保施工过程中脚手架的建造、使用和拆除符合安全、稳定和规范的要求。
2. 项目概述本项目为某高层建筑物外部维护工程,需要搭建满堂脚手架用于进行施工作业。
脚手架的设计、搭建、使用和拆除需按照国家相关规范、标准和要求进行。
3. 设计要求3.1 载荷要求:满堂脚手架的设计应能承受工作人员、材料和设备的自重、荷载和风荷载,并确保结构的安全性和稳定性。
3.2 材料要求:所使用的脚手架材料应符合国家相关标准和要求,材料的质量应稳定可靠,具有足够的强度和耐久性。
3.3 搭建要求:脚手架的搭建应由专业的搭建队伍进行,搭建前需制定详细的搭建方案,确保搭建过程安全可靠。
3.4 使用要求:脚手架的使用过程中,应设有专人负责管理和监督,保证脚手架的稳定性和安全性。
3.5 拆除要求:脚手架的拆除应由专业队伍进行,拆除前需检查脚手架的稳定性和安全性,确保无人员受到伤害。
4. 施工方案4.1 脚手架的搭建过程:•预处理:清理工地,确保基础和周围环境无障碍物。
•设置基础支撑:按照设计要求,在地基上设置基础支撑点。
•设置水平支撑架:在基础支撑点上设置水平支撑架。
•设置竖杆和水平梁:竖杆和水平梁规范安装,连接紧固,确保结构稳定。
•设置脚手架框架:按照设计要求,设置脚手架框架。
•安装脚手架平台:安装脚手架平台,确保平台水平、整齐、稳定。
4.2 脚手架的使用过程:•巡视检查:在使用过程中,定期巡视检查脚手架的稳定性和安全性。
•禁止超载:严禁超过脚手架承载能力的荷载。
•安全操作:工作人员必须按照安全操作规程进行作业,严禁站在脚手架的手扶梯上作业。
•防护设施:在脚手架上应设置合适的防护设施,如安全带、护栏等。
4.3 脚手架的拆除过程:•拆除准备:在拆除前,清理脚手架上的杂物,确保拆除过程安全无障碍。

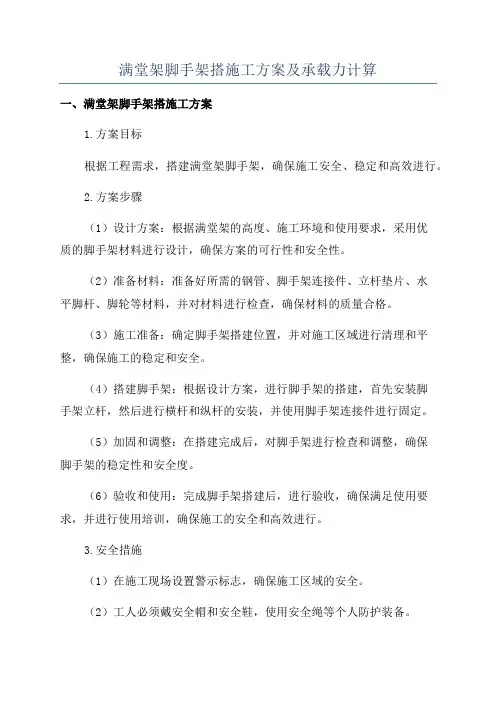

满堂架脚手架搭施工方案及承载力计算一、满堂架脚手架搭施工方案1.方案目标根据工程需求,搭建满堂架脚手架,确保施工安全、稳定和高效进行。
2.方案步骤(1)设计方案:根据满堂架的高度、施工环境和使用要求,采用优质的脚手架材料进行设计,确保方案的可行性和安全性。
(2)准备材料:准备好所需的钢管、脚手架连接件、立杆垫片、水平脚杆、脚轮等材料,并对材料进行检查,确保材料的质量合格。
(3)施工准备:确定脚手架搭建位置,并对施工区域进行清理和平整,确保施工的稳定和安全。
(4)搭建脚手架:根据设计方案,进行脚手架的搭建,首先安装脚手架立杆,然后进行横杆和纵杆的安装,并使用脚手架连接件进行固定。
(5)加固和调整:在搭建完成后,对脚手架进行检查和调整,确保脚手架的稳定性和安全度。
(6)验收和使用:完成脚手架搭建后,进行验收,确保满足使用要求,并进行使用培训,确保施工的安全和高效进行。
3.安全措施(1)在施工现场设置警示标志,确保施工区域的安全。
(2)工人必须戴安全帽和安全鞋,使用安全绳等个人防护装备。
(3)严禁人员在脚手架上进行高空作业。
(4)定期检查脚手架的稳定性和安全性。
满堂架的承载力计算是确保脚手架的安全施工的重要环节,下面将介绍满堂架的承载力计算方法。
1.计算公式(1)水平荷载计算公式:Q=m*g其中,Q为脚手架承载力,m为单个构件的质量,g为重力加速度。
(2)垂直荷载计算公式:F=n*m*g其中,F为脚手架承载力,n为每平米脚手架的负荷系数,m为脚手架单个构件的质量,g为重力加速度。
2.负荷系数脚手架的负荷系数取决于脚手架的使用范围和构件材料的质量。
一般情况下,脚手架的负荷系数为0.7-1.0。
3.计算方法(1)水平荷载的计算方法:根据实际工程需要,确定每根水平脚手架杆的负荷系数n和单个构件的质量m,代入公式Q=n*m*g计算脚手架的承载力。
(2)垂直荷载的计算方法:根据实际工程需要,确定每平米脚手架的负荷系数n和单个构件的质量m,代入公式F=n*m*g计算脚手架的承载力。

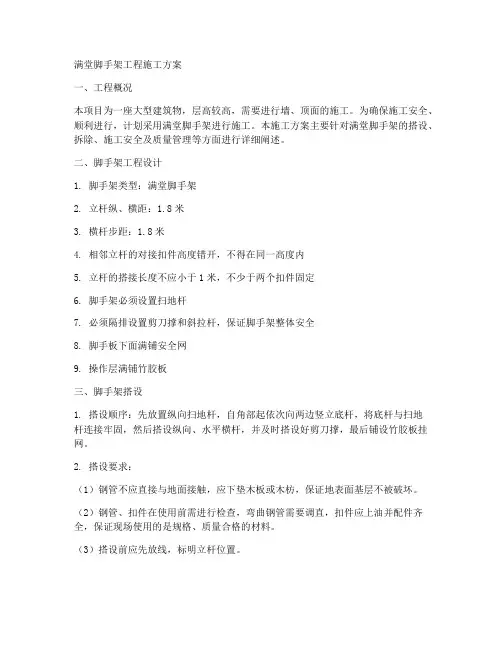

满堂脚手架工程施工方案一、工程概况本项目为一座大型建筑物,层高较高,需要进行墙、顶面的施工。
为确保施工安全、顺利进行,计划采用满堂脚手架进行施工。
本施工方案主要针对满堂脚手架的搭设、拆除、施工安全及质量管理等方面进行详细阐述。
二、脚手架工程设计1. 脚手架类型:满堂脚手架2. 立杆纵、横距:1.8米3. 横杆步距:1.8米4. 相邻立杆的对接扣件高度错开,不得在同一高度内5. 立杆的搭接长度不应小于1米,不少于两个扣件固定6. 脚手架必须设置扫地杆7. 必须隔排设置剪刀撑和斜拉杆,保证脚手架整体安全8. 脚手板下面满铺安全网9. 操作层满铺竹胶板三、脚手架搭设1. 搭设顺序:先放置纵向扫地杆,自角部起依次向两边竖立底杆,将底杆与扫地杆连接牢固,然后搭设纵向、水平横杆,并及时搭设好剪刀撑,最后铺设竹胶板挂网。
2. 搭设要求:(1)钢管不应直接与地面接触,应下垫木板或木枋,保证地表面基层不被破坏。
(2)钢管、扣件在使用前需进行检查,弯曲钢管需要调直,扣件应上油并配件齐全,保证现场使用的是规格、质量合格的材料。
(3)搭设前应先放线,标明立杆位置。
(4)脚手板搭设时,必须绑扎牢固,保证人员在其上操作时不会出现危险,严禁出现探头板。
(5)作业层的栏杆和挡脚板一般应设在立杆的内侧。
四、脚手架拆除1. 拆除顺序:拆除过程与搭设过程相反,先松竹胶板、安全网等部位,再松连墙杆、剪刀撑,然后是横杆,最后拆除立杆。
2. 拆除要求:(1)连墙杆在其上部杆件拆除前应先拆除。
(2)拆卸下来的杆件应分类堆放,妥善保管,以便重新搭设或回收利用。
(3)拆除过程中应注意安全,防止坠落、碰撞等事故的发生。
五、施工安全及质量管理1. 施工安全:(1)施工前应向作业人员进行安全教育,明确安全施工要求。
(2)脚手架搭设、拆除过程中,应设专职安全员进行现场监护。
(3)作业人员应严格遵守操作规程,佩戴安全帽、安全带等劳动防护用品。
(4)严禁超载使用脚手架,防止因荷载过大导致脚手架坍塌。
城央府邸1#楼脚手架施工方案审批:_____________校审:_____________编制:_____________省中原建设二零一二年十二月一、编制依据:1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术规》。
5、国家及行业现行规规程及标准6、项目部可组织的资源二、工程概况2.1、工程为城央府邸1#楼,建设地点位于省市洛宁县,由华创建筑设计设计,建筑面积31467.35m2,地下一层为汽车库,地上一、二层为商场,地上三至二十六层为住宅,建筑高度87.00m,主楼为框架剪力墙结构,主楼以外地下车库为框架结构,抗震设防烈度为6度,建筑物设计使用年限50年。
三、施工要求本工程支撑采用扣件式满堂钢管脚手架。
1、构造和设置要求:(1)扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成,各种杆件采用①48mm壁厚2.8mm钢管,立杆采用3m,横杆长度采用6m(2)扣件:扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接,直角扣件用于两根呈垂直交叉钢管的连接,旋转扣件用于两根呈任意角度交叉钢管的连接,对接扣件用于两根钢管的对接连接,承载力直接传递到基础底板上。
(3)扣件与钢管的接触面要保证严密,确保扣件与钢管连接紧固。
(4)扣件和钢管的质量要合格,满足施工要求,对发现脆裂、变形、滑丝的后禁止使用。
2、施工工艺根据结构受力分析,脚手架立杆纵横距为0.9〜1.2m,步距1.7〜1 .8m,框梁下立杆纵距为0.45〜0.5m。
纵横方向每隔5m布设一道剪刀撑,并与水平杆连接牢固。
施工流程:①树立杆—②摆放扫地杆,并与立杆连接—③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)—⑤搭接第二步纵横向水平横杆—⑦搭设剪刀撑3、脚手架的拆除(1)拆除前应报审批准,进行必要的安全技术交底后方可开始工作。
拆除时,周围设围栏或警戒标识,划出工作禁区禁止非拆卸人员进入,并设专人看管。
满堂脚手架专项施工方案编制单位:XXXXXX项目部编制时间:2015-11-15一工程概况本工程为XXX楼之间商铺,共两层。
结构安全等级为二级;抗震设防类别为:丙类;抗震设防烈度为:7度;地基设计等级为:丙类;混凝土标号:基础为C30,圈梁、构造柱、现浇板、梁、楼梯均为C25;基础坐落在第二层粉土加粉砂层上,承载力140KPa。
XXX楼之间商铺轴线尺寸为30.3米*17.3米,层高为3.4米,板厚100mm;大梁为250*600。
基础未回填土,一层满堂架体生根于基坑回填土上,架体搭设高度5.8米。
二支撑体系2.1 梁的支撑体系主梁的截面尺寸分别为:梁截面最大为250*600;立柱纵向间距:1.2米,横向间距为1.0米;立杆上端伸出模板支撑点长度:0.1 m;脚手架步距:1.50m;脚手架搭设高度:5.8m,详见附图1。
梁计算过程详见计算书12.2板的支撑体系:脚手架横向间距:1.0m;纵距:1.0m;步距:1.50 m;立杆上端伸出至模板支撑点长度:0.10 m;脚手架搭设高度:3.3 m,详见附图2。
3.4m层板计算过程详见计算书2三施工工艺技术3.1模板构造模板采用13mm厚双面覆膜多层板,梁底模背肋采用45×80方木,净距150mm,纵放在小横杆上,小横杆间距1200mm,分配梁采用2根φ48钢管。
侧模用13mm厚胶合板模板,背肋用侧放45×80木方,间距200mm,竖向围檩采用单根φ48钢管,间距500mm,水平围檩用2根φ48钢管,共设1道。
梁底起拱按跨度L‰(L梁的跨度)。
楼板的底模背肋用45×80方木,间距240mm。
3.2支架构造1、立杆:梁底立杆间距500,梁两侧立杆间距1000,梁两侧承重立杆采用单扣件连接;板的立杆纵向间距为1000,横向间距为1000。
2、扫地杆:设置纵横双向扫地杆,纵向扫地杆采用直角扣件固定在距基槽底面上皮200mm处的立杆上,横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上,扫地杆要纵横平直。
满堂脚手架专项施工方案 2
一、项目概述
在建筑施工过程中,脚手架是必不可少的工具,而满堂脚手架是一种常用的脚手架类型。
本文旨在阐述满堂脚手架的专项施工方案,以确保施工过程的安全和高效。
二、施工准备工作
在搭建满堂脚手架之前,需要进行充分的施工准备工作,包括确定脚手架搭建位置、清理搭建区域、检查搭建材料和工具等。
确保施工现场整洁、安全。
三、脚手架搭建步骤
1. 搭设地基脚手架
首先在施工区域搭设地基脚手架,确保脚手架稳定牢固。
2. 安装脚手架立柱和横梁
在地基脚手架上安装立柱和横梁,按照设计要求和安全规范进行固定和连接。
3. 安装扫地杆
安装扫地杆,保证脚手架平整整洁,提高施工效率。
4. 搭设脚手板
在立柱和横梁上搭设脚手板,确保工人能够安全行走和作业。
四、施工注意事项
1.在搭建和使用脚手架过程中,严格按照设计要求操作,严禁超负荷使
用脚手架。
2.定期检查和维护脚手架,确保脚手架的稳定性和安全性。
3.施工现场应设立警示标志,保持施工周边清晰畅通,避免人员和车辆
的碰撞。
五、施工结束工作
施工结束后,及时拆除脚手架,清理施工现场,确保施工现场的整洁和安全。
六、总结
满堂脚手架是建筑施工中常用的脚手架类型,搭建和使用时需严格按照安全规范和设计要求进行操作。
合理的施工方案能够保障施工的顺利进行,同时确保施工人员的安全。
希望本文的施工方案能够对相关施工人员提供参考和帮助。
一、编制依据:1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术规范》。
5、国家及行业现行规范规程及标准6、项目部可组织的资源二、工程概况1.工程名称:青海省三江源民族中学建设项目I标段宿舍楼工程2.建设地点:西宁市3.建筑面积:9689。
93㎡4.建筑层数:地上六层5。
建筑高度:22.206。
结构类型:框架结构8。
抗震设防烈度:7度三、施工要求本工程内支撑采用扣件式满堂钢管脚手架。
1、构造和设置要求:(1)扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成,各种杆件采用Ф48mm、壁厚2。
8mm钢管,立杆一层采用5m,标准层及顶层采用3。
2m横杆长度采用6m。
(2)扣件:扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接,直角扣件用于两根呈垂直交叉钢管的连接,旋转扣件用于两根呈任意角度交叉钢管的连接,对接扣件用于两根钢管的对接连接,承载力直接传递到基础底板上.(3)扣件与钢管的接触面要保证严密,确保扣件与钢管连接紧固。
(4)扣件和钢管的质量要合格,满足施工要求,对发现脆裂、变形、滑丝的后禁止使用.2、施工工艺根据结构受力分析,脚手架立杆纵横距为0。
9~1。
2m,步距1.7~1。
8m,框梁下立杆纵距为0.45~0。
5m。
纵横方向每隔5m布设一道剪刀撑,并与水平杆连接牢固。
施工流程:①树立杆→②摆放扫地杆,并与立杆连接→③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)→⑤搭接第二步纵横向水平横杆→⑦搭设剪刀撑3、脚手架的拆除(1)拆除前应报审批准,进行必要的安全技术交底后方可开始工作。
拆除时,周围设围栏或警戒标识,划出工作禁区禁止非拆卸人员进入,并设专人看管。
(2)拆除顺序应从上而下,一步一清,不允许上下同时作业,本着先搭后拆,按层次由上而下进行,脚手架逐层拆除。
(3)拆下来的架料、扣件要分类堆放,进行保养,检修。
4、脚手架的安全防范措施:。
歌山满堂脚手架专项施工方案及计算书
一、引言
为保障歌山满堂项目的安全施工和高效进度,制定本脚手架专项施工方案及计算书。
本文档从脚手架设计、搭设安全要求、施工工艺流程等方面进行详细阐述,以确保施工过程顺利进行。
二、脚手架设计
2.1 脚手架种类
根据歌山满堂项目实际需求,采用XX型脚手架进行搭设,确保能够承载施工工作人员和材料,并保证施工安全。
2.2 脚手架结构
脚手架主要由承重立柱、水平杆、斜杆、平台板等部件组成,结构稳固可靠,符合国家相关标准。
三、搭设安全要求
3.1 施工前准备
1.确认脚手架材料齐全,并进行检验;
2.制定搭设方案,确保施工过程合理顺畅。
3.2 施工现场要求
1.施工现场需平整、无障碍物,并设置明显的安全警示标识;
2.搭设脚手架过程中,禁止穿拖鞋、高跟鞋等不符合安全要求的服装。
四、施工工艺流程
4.1 脚手架搭设流程
1.按照设计要求设置承重立柱,并固定;
2.连接水平杆与承重立柱,并进行调整;
3.安装斜杆,确保脚手架结构稳固;
4.安装平台板,保证能承载人员和材料。
五、脚手架稳定性计算
5.1 承重立柱计算
根据实际承重要求,计算承重立柱的承载能力,以保证脚手架结构安全稳定。
5.2 水平杆及斜杆计算
对水平杆和斜杆进行计算,确保脚手架在使用过程中不会发生倾覆等安全隐患。
结语
通过本文档对歌山满堂脚手架专项施工方案及计算书的制定与说明,可以有效
指导施工人员在实际工作中按照规范要求进行安全施工,保障工程的顺利进行和施工人员的安全。
一、编制依据:1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术规范》。
5、国家及行业现行规范规程及标准6、项目部可组织的资源二、工程概况1.工程名称:青海省三江源民族中学建设项目I标段宿舍楼工程2.建设地点:西宁市3.建筑面积:9689.93㎡4.建筑层数:地上六层5.建筑高度:22.206.结构类型:框架结构8.抗震设防烈度:7度三、施工要求本工程内支撑采用扣件式满堂钢管脚手架。
1、构造和设置要求:(1)扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成,各种杆件采用Ф48mm、壁厚2.8mm钢管,立杆一层采用5m,标准层及顶层采用3.2m横杆长度采用6m。
(2)扣件:扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接,直角扣件用于两根呈垂直交叉钢管的连接,旋转扣件用于两根呈任意角度交叉钢管的连接,对接扣件用于两根钢管的对接连接,承载力直接传递到基础底板上。
(3)扣件与钢管的接触面要保证严密,确保扣件与钢管连接紧固。
(4)扣件和钢管的质量要合格,满足施工要求,对发现脆裂、变形、滑丝的后禁止使用。
2、施工工艺根据结构受力分析,脚手架立杆纵横距为0.9~1.2m,步距 1.7~1.8m,框梁下立杆纵距为0.45~0.5m。
纵横方向每隔5m布设一道剪刀撑,并与水平杆连接牢固。
施工流程:①树立杆→②摆放扫地杆,并与立杆连接→③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)→⑤搭接第二步纵横向水平横杆→⑦搭设剪刀撑3、脚手架的拆除(1)拆除前应报审批准,进行必要的安全技术交底后方可开始工作。
拆除时,周围设围栏或警戒标识,划出工作禁区禁止非拆卸人员进入,并设专人看管。
(2)拆除顺序应从上而下,一步一清,不允许上下同时作业,本着先搭后拆,按层次由上而下进行,脚手架逐层拆除。
(3)拆下来的架料、扣件要分类堆放,进行保养,检修。
4、脚手架的安全防范措施:。
(1)作业中,禁止随意拆除脚手架的构架杆件、整体性构建、连接紧固件。
却因操作要求需要临时拆除时,必须经主管人员同意,采取相应弥补措施,并在作业完毕后及时予以恢复。
(2)人在架设作业时,应注意自我安全保护和他人的安全,避免发生碰撞、闪失和落物,严禁在架杆上等不安全处休息。
(3)每班工人上架工作时,应现行检查有无影响安全作业的问题,在排除和能解决后方可开始作业。
在作业中发现有不安全的情况和迹象时,应立即停止作业进行检查,直到安全后方可正常作业。
四、满堂脚手架方案对比根据本工程实际情况,现验算楼板100mm~120mm,梁脚手架承载计算,立杆为纵距la,立杆横距为lb,步距h=1.8m,模板为14mm的竹胶板钢管计算参数为:钢管立杆截面积A=397mm2,立杆回转半径按照壁厚2.8mm,经计算为i=16mm,截面惯性矩I=1.02×106mm4,弹性模量E=2.06×105N/mm2,截面模量W=4245mm3,钢管抗压强度设计值:[f]=0.205kN/mm2荷载计算参数:模板与木块自重: 0.35KN/㎡混凝土与钢筋自重: 25KN/ m3倒混凝土荷载标准值: 1.0KN/㎡施工均布荷载标准值: 1.0KN/㎡1、板底支撑钢管计算(120mm)(1)120mm厚板底支撑横向钢管计算,纵距l a=0.9m,立杆横距l b=0.9m 横向支撑钢管按照均布荷载作用下的连续梁计算。
q支撑钢管计算简图(mm)0.7810.625支撑钢管计算弯矩图(kN·m)撑钢管计算剪力图(kN)荷载的计算:①钢筋混凝土板自重(kN/m):q11 = 25.000×0.120×0.900=2.7kN/m②模板的自重线荷载(kN/m):q12 = 0.350×0.900=0.315kN/m③活荷载(kN/m):经计算得到,活荷载标准值 q2 = 2.000×0.900=1.8kN/m静荷载 q1 = 1.2×2.7+1.2×0.315=1.40kN/m活荷载 q2 = 1.4×1.8=2.52kN/m组合荷载:q=q1+q2=3.92kN/m(2)、抗弯强度计算最大弯矩 M = 0.1ql2=0.1×3.92×0.9×0.9=0.318kN.m最大剪力 Q=0.6×3.92×0.9=2.117kN最大支座力 N=1.1×3.92×0.9=3.881kN抗弯计算强度 f=M/W=183N/mm2小于205N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求v=0.677×ql4/100EI=2.04mm支撑钢管的最大挠度为2.04mm 小于 900/150与10 mm,满足要求!(3)、扣件抗滑移的计算纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc ——扣件抗滑承载力设计值,取8.0kN;R ——纵向或横向水平杆传给立杆的竖向作用力设计值;计算中R取最大支座反力,R=9.551kN当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN;双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件(4)、立杆的稳定性计算立杆的稳定性计算公式其中 N ——立杆的轴心压力设计值,它包括:横杆的最大支座反力 N1=9.551kN (已经包括组合系数1.4)脚手架钢管的自重 N2 = 1.2×0.129×3.9=0.604kN计算轴心力设计值NN = 9.551+0.604=10.155kN查《建筑施工手册》第四版表5-16得:μ=1.8,λ=μh/i=1.8×1.8/0.016=202, 查《建筑施工手册》第四版表5-18(插入法)= 0.177不考虑风荷载时,立杆的稳定性计算公式=N/A≤[f]其中 N ——立杆的轴心压力设计值 (kN);N =10.155 kN——轴心受压立杆的稳定系数,由λ=μh/i 查表得到i ——计算立杆的截面回转半径 (mm);i = 16A ——立杆截面面积 (mm2); A =397——钢管立杆抗压强度计算值 (N/mm2)[f] ——钢管立杆抗压强度设计值,[f] = 205.00N/mm2计算得 =145N/mm2,立杆的稳定性计算< [f],满足要求!所以脚手架稳定脚手架立杆布置纵距l a=0.9m,立杆横距l b=0.9m。
2、板底支撑钢管计算100(1)100厚板底支撑横向钢管计算,纵距l a=1.0m,立杆横距l b=1.0m 横向支撑钢管按照均布荷载作用下的连续梁计算。
q1000 1000 1000支撑钢管计算简图(mm)0.7420.594支撑钢管计算弯矩图(kN·m)3.71支撑钢管计算剪力图(kN)荷载的计算:①钢筋混凝土板自重(kN/m):q11 = 25.000×0.10×1.00=2.5kN/m②模板的自重线荷载(kN/m):q12 = 0.350×1.00=0.35kN/m③活荷载(kN/m):经计算得到,活荷载标准值 q2 = 2.000×1.00=2.0kN/m静荷载 q1 = 1.2×2.5+1.2×0.35=1.47kN/m活荷载 q2 = 1.4×2=2.8kN/m组合荷载:q=q1+q2=4.27kN/m(2)、抗弯强度计算最大弯矩 M = 0.1ql2=0.1×4.27×1.0×1.0=0.427kN.m最大剪力 Q=0.6×4.27×1.0=2.562kN最大支座力 N=1.1×4.27×1.0=4.697kN抗弯计算强度 f=M/W=174N/mm2小于205N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求v=0.677×ql4/100EI=2.4mm支撑钢管的最大挠度为2.4mm 小于 1000/150与10 mm,满足要求!(3)、扣件抗滑移的计算纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc ——扣件抗滑承载力设计值,取8.0kN;R ——纵向或横向水平杆传给立杆的竖向作用力设计值;计算中R取最大支座反力,R=8.162kN当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN;双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件! (4)、立杆的稳定性计算立杆的稳定性计算公式其中 N ——立杆的轴心压力设计值,它包括:横杆的最大支座反力 N1=8.162kN (已经包括组合系数1.4)脚手架钢管的自重 N2 = 1.2×0.129×3.9=0.604kN计算轴心力设计值NN = 8.1623+0.604=8.766kN查《建筑施工手册》第四版表5-16得:μ=1.8,λ=μh/i=1.8×1.8/0.016=202, 查《建筑施工手册》第四版表5-18(插入法)= 0.177不考虑风荷载时,立杆的稳定性计算公式=N/A≤[f]其中 N ——立杆的轴心压力设计值 (kN);N =8.766 kN——轴心受压立杆的稳定系数,由λ=μh/i 查表得到i ——计算立杆的截面回转半径 (mm);i = 16A ——立杆截面面积 (mm2); A =397——钢管立杆抗压强度计算值 (N/mm2)[f] ——钢管立杆抗压强度设计值,[f] = 205.00N/mm2计算得 =125N/mm2,立杆的稳定性计算< [f],满足要求!所以脚手架稳定脚手架立杆布置纵距l a=1.0m,立杆横距l b=1.0m。
3、梁底支撑钢管计算(360×600mm梁)梁截面为360×600mm的梁,纵距la=0.9m,立杆横距lb=0.6m横向支撑钢管按照集中荷载作用下的连续梁计算,集中荷载P取木方支撑传递力。
