知识点1：电压1、电源和电压的作用电压使电路中自由电荷定向移动形成电流，是提供电压的装置。
（1）电压的符号是，单位为（伏，V）。比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1kV＝103V，1V＝103mV，1kV＝106mV
(2)用“水路”和“电路”来进行类比分析
水路电路组成抽水机：保持一定水压水管：传输水流
水轮机：利用水能的设备
阀门：控制水流的通断电源：保持一定电导线：传输电灯泡：利用电能的设备----开关：控制电流的
注意：电压是形成电流的，某段电路中有电流，该电路的两端就一定有电压；但电路的两端有电压，电路中却不一定有电流。要在电路中得到持续的电流，必须满足两个条件：①有电源②电路是路。
(3)需要我们记住的几种常见的电压值
知识点2：电压的测量
1、电压表
测量电路两端电压的仪表叫电压表，符号为○V ，其内阻很，接入电路上相当于路。
电压表的示数：
量程使用接线柱*表盘上刻度位置大格代表值小格代表值
0～3V “-”和“3”下一行1V V
0～15V “-”和“15”上一行5V V
在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的倍。
*部分电流表的三个接线柱是“+”、“3”和“15”。这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
2、电压表的使用方法
使用方法原因
首先要调零，明确电压表的量程和分度值若不调零会造成测量不准确，如无法调到零位置，读数要记入这个差值；
明确和的目的是便于快速并准确的读数
电压表应该跟被测用电器联若将电压表串联在电路中，电路就可以近似看成在电压表处形成路，电
九年级物理电压电阻知识点
电压和电阻是物理学中非常基础且重要的概念，它们在我们日
常生活和科学研究中扮演着至关重要的角色。本文将围绕九年级
物理学中电压和电阻的知识点展开，以帮助读者更好地理解和运
用这些概念。
1. 电压的概念及计算方法
电压，也称为电势差，是指电荷在电场中移动时所具有的能量
变化。在物理学中，电压通常用符号V表示，单位是伏特（V）。电压的计算公式为V=ΔU/ΔQ，即电压等于电势差与电荷量之比。
电压的大小决定了电荷的移动方向和速度，是电路中电流流动的
动力。
2. 电阻的概念及计算方法
电阻是指物质对电流流动的阻碍程度，用符号R表示，单位是
欧姆（Ω）。电阻的计算公式为R=U/I，即电阻等于电压与电流之比。电阻的大小取决于物质的导电性质和几何形状，具有不同的
电阻值的物质被称为电阻器。
3. 电压与电流的关系
根据欧姆定律，电流I与电压V之间存在着线性关系，即
I=V/R。这意味着，电压增大将导致电流增大，而电压减小则导致
电流减小。这一关系使得我们可以通过调节电压来控制电路中的
电流强度，从而满足各种不同的需求。
4. 串联电阻和并联电阻
在电路中，电阻可以按照不同的连接方式进行组合。当电阻按
照相同方向连接时，称为串联电阻；当电阻按照相反方向连接时，称为并联电阻。
4.1 串联电阻
串联电阻的总电阻等于各个电阻之和，即R_total = R1 + R2 +
R3 + ... + Rn。在串联电路中，电流只有一条路径流过所有电阻，
因此整个电路中的电流强度是相等的。
4.2 并联电阻
并联电阻的总电阻为各个电阻的倒数之和的倒数，即1/R_total = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。在并联电路中，不同的电阻与电
人教版2023初中物理九年级物理全册第十六章电压电阻知识点归纳总结(精华
版)
单选题
1、如图所示，当开关S1、S2闭合时，两灯都能正常发光，当开关S2断开时（）
A．电压表示数变小B．电压表示数不变
C．电流表示数变大D．电流表示数不变
答案：B
AB．由电路图可知，两灯泡并联，开关S1控制干路，开关S2控制L2支路，电压表测电源的电压，电流表测电路
中的总电流，因电源的电压不变，所以，开关S1闭合，S2断开前后，电压表的示数不变，故B符合题意，A不符合题意；
CD．两个开关都闭合时，电流表测电路中的总电流，开关S1闭合，S2断开时，电流表测量通过L1的电流，根据
并联电路的电流关系可知，电流表的示数变小，故CD不符合题意。
故选B。
2、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）
A．灯泡L1短路B．灯泡L1断路
C．灯泡L2短路D．开关S断路
答案：B
A．若灯泡L1短路，则另外一个灯泡亮，故A不符合题意；
B．若灯泡L1断路，两个灯泡都不亮，则电压表在ab间时，串联在电路中，测量电源电压，电压表的示数为6V，电压表在ac间时，也是测量电源电压，电压表的示数为6V，而电压表在bc间时，电压表未接入，故电压表的
示数为0，故B符合题意；
C．若灯泡L2短路，则另外一个灯泡亮，故C不符合题意；
D．若开关S断路，两个灯泡都不发光，不论电压表接在a、b、c哪两端，电压表都相当于断路，电压表的示数
第十六章电压电阻
第一节电压
知识要点突破
1．电压的意义
要让一段电路中有电流，它的两端就要有电压.
电源的作用就是给用电器两端提供电压
电源是提供电压的装置，电压是形成电流的原因.
2.电压用字母U表示.
电压的单位：
基本单位：伏特，简称伏，符号是V .
常用单位：千伏（kV）；毫伏（mV）.
换算关系： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
3.电压的高低用电压表测量.
电压表的电路符号：
学生用电压表：
通常采用（0~3 V）（0~15 V）两个量程.
结构：外形见图，指针在标尺左端置零.
尺上有两种刻度，分别是0~3 V，0~15 V
.
4.电压表的使用
（1）调零：使用前检查指针是否指在零刻度线----调零
（2）并联：必须把电压表并联在待测电路的两端，“＋”进“－”出：电流从电压表的“＋”接线柱流入，“－”接线柱流出.
（3）先大后小：先试用大量程，如电压表的示数
在小量程范围内，再改用小量程.被测电流不能超过电压表的量程
习题：
1.如图所示，小灯泡L1、L2是并联的，伏特表测的是L2两端的电压。
2.三个表的读数各是多少？
3.下列说法正确的是()
A.有电压就一定有电流
B.有电流就一定有电压
C.有电源的电路中一定有电流
D.电流和电压总是同时存在的
4.现代人的生活已经离不开电了,为了安全用电,我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述错误的是()
A.一节干电池的电压是1.5 V
B.家庭电路的电压是220 V
C.手机电池电压是3.7 V
D.对人体安全的电压是36 V
人教版2023初中物理九年级物理全册第十六章电压电阻知识点总结(超全)
单选题
1、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）
A．L1短路B．L1断路C．L2短路D．L2断路
答案：B
A．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；
B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；
C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；
D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
2、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）
A．B．
C．D．
答案：A
A．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；
B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；
C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；
D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。
答案A。
3、下列说法正确的是（）
A．起瓶器（俗称“瓶起子”）是费力杠杆
B．岸边人看水中鱼的位置比实际要浅一些，是由光的反射造成的

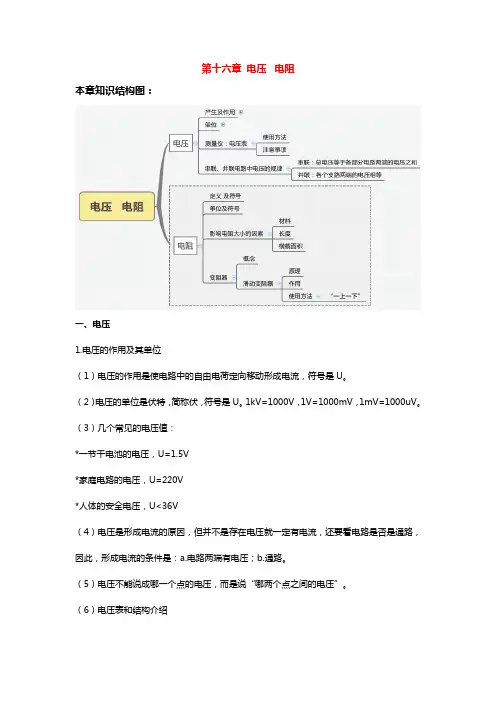

第十六章电压电阻 知识网络构建
()336
12121V=10kV 10mV 10μV “”“”n n U =U U U U =U U U -⎧⎪
⎪
⎪⎪
⎪⎪⎪⎧⎪⎨==⎪⎩⎧⎪⎧⎪
⎨⎪+-⎨⎪⎪⎪⎩⎩+++⎧⎪⎨===⎪⎩⎨⎪
⎩L L 电压的作用国际单位制单位：伏特电压的单位单位换算：电压表电压表应与被测用电器并联电压的测量测量电压的方法电流应从电压表的接线桂流入，从接线柱流出被测电压不能超过电压表的最大测量值串联：串、并联电路电Ｖ电压压的电压 电阻 规律并联：3610k 10M --⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪
⎪⎪⎪⎪
⎪⎪⎪Ω⎧⎪⎨Ω=Ω=Ω⎪⎩⎧⎪⎧⎧⎪⎪⎪⎪⎨⎨⎪⎨⎪⎪⎩⎪⎪⎪⎪⎩⎩
⎪⎪⎪⎪
⎨⎧⎪⎪
⎪⎪⎪⎪⎪⎪
⎪⎪⎪⎪
⎪⎪
⎨⎪
⎪⎪
⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪
⎩⎩
电阻的定义
国际单位制单位：欧姆（）电阻的单位单位换算：1决定导体电阻大小的因素：材料、长度、横截面积、温度定值电阻器原理滑动变阻器构造电阻器的分类可变电阻器使用方法电阻箱半导体与超导现象电阻
知识能力解读
（一）电压
1．电压：使电路中自由电荷发生定向移动形成电流的原因，符号是U 。
2．电压的单位：在SI 制（国际单位制）中，电压的单位是伏特，简称伏，符号是V 。电压的常用单位：千伏(kV)、毫伏(mV)。1 kV=103 V ，l V=103 mV 。
3．电源的作用：给电路提供电压。电源内部不断地使正极聚集正电荷，负极聚集负电荷，使其两极间产生电压。因此电源是提供电压的装置，不同的电源提供的电压一般不同。电源两端的电压可用电压表来测量。
16 电压与电阻
16.1 电压
一、电压
1、电源和电压的作用
要让一段电路中产生电流，电路中必须有电源。电源的作用就是给用电器两端提供电压。
kV）、毫
二、电压的测量
（1）电压表的构造：如图所示。
（2）电压表的量程：学生用的电压表有三个接线柱，两个量程。
当用“－”和“3”两个接线柱时，量程为0~3V，每一个小格表示。0.1V；当用“－”和“15”两个接线柱
时，量程为0~15V，每一小格表示0.5V。
（3）电压表的使用方法
0~3V
（4）电压表的读数
电压表的读数步骤为：①明确所选电压表的量程；②确定所使用量程的分度值；③由指针所指的位置，读
出电压表的示数。
方法技巧：电压表读数口诀：一看接线柱，明确其量程；二看最小格，确定分度值；三看指针处，正视仔
细读。
注意：指针指在同一位置时，选用0~15V量程的读数是选用0~3V量程读数的5倍。因此，若其中一个量程的刻度模糊不清时，可根据另一个量程的刻度进行读数，然后根据两个量程之间的倍数关系来计算被测电压值
的大小。
（5）用电压表测量电压
实验过程：如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表的示数；再将电压表接在电源两
端，接通电路，读取电压表的示数。
实验现象：电压表两次的示数相同。
实验结论：在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
易误易混警示：
“去源法”，
16.2
所以上述结论也
但串联电路中各部分电
②当电路中有多各用电器串联时，以上结论仍然成立，表达式为：
U=U1+U2+U3+...+Un。
③串联电池组两端的电压等于每节电池两端电压之和。
九年级物理电压电阻知识点
为了初中孩⼦们更加有效的学习，今天⼩编给⼤家整理了⼀下初中物理九年级九年级物理电压,电阻知识点，希望能对同学们的物理学习有所帮助。
九年级物理电压,电阻知识点
第⼗六章电压电阻
知识点⼀、电压
1.电压是形成电流的原因：电压使电路中的⾃由电荷定向移动形成了电流。电源是提供电压的装置。
2.电路中获得持续电流的条件：①电路中有电源(或电路两端有电压)②电路是连通的。
注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。
3.在理解电流、电压的概念时，通过观察⽔流、⽔压的模拟实验帮助我们认识问题，这⾥使⽤了科学研究⽅法“类⽐法”。(类⽐是指由⼀类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的⽅法)
4.记住⼀些电压值：⼀节⼲电池1.5V ;⼀节蓄电池2V ;家庭电压220V;对⼈体安全电压不⾼于36V。
5.电压表的读数时，看清接线柱上标的量程，每⼤格、每⼩格电压值。
6.使⽤规则：两要、⼀不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流⼊，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最⼤量程。
知识点⼆、串、并联电路中电压的规律
1.串联电路中电压的规律：串联电路中，电源电压等于每个⽤电器两端电压的和。
2.并联电路中电压的规律：并联电路中，电源电压等于各⽤电器两端的电压。
知识点三、电阻
1.定义：电阻表⽰导体对电流阻碍作⽤的⼤⼩。
2.电阻的单位：
国际单位：欧姆符号：Ω。
常⽤单位：千欧、兆欧。
第16章电压电阻
一、电压
1、电压的定义
（1）电压是电路形成电流的原因，电源的作用是为电路提供电压。【电压可以理解为是一座瀑布，电流可以理解为水流。水总是从高处往低处流，正是因为瀑布有了高低差，水才会流动（湖面的水不能流动是因为没有高低差）】
（2）电路中有电流就一定有电压；但电路中有电压不一定有电流【电路断路时有电压没电流】
2、电压的符号与单位
电压通常用大写字母U表示，单位是伏特，简称伏，符号是V。除此以外，电压的单位还
有千伏（kV ）和毫伏（mV ）
单位换算：mV 10V 10kV 16
3==
3、常见电压
一节干电池的电压是1.5V
一节蓄电池的电压是2V
我国家庭电路的电压是220V
对人体安全的电压是不高于36V
4、电压表的使用
（1）电压表的连接方法
①使用电压表之前应先看清楚指针是否在零刻度上【如果不是，需要先调零】
②电压表需要和被测电路并联【电压表内阻很大，近似于断开的开关，所以串联会导致被测电路近似于断路】
③必须让电流从电压表的红色（或者标注为正）的接线柱流入，从黑色（或者标注为负）的接线柱流出。【接反会导致指针反向偏转，甚至损坏电压表】
④需要选择合适的量程，最大量程应该大于被测电路的电压值【不知道被测电路的电压时，可以先选择大量程试触，再根据试触结果调整量程】
（2）电压表的读数
电压表的量程有两种：V 3~0和5V 1~0
量程是V 3~0时，表盘中每一小格代表V 1.0
量程是5V 1~0时，表盘中每一小格代表V 5.0
在读数前，应该先看清楚量程，明确表盘中每一小格代表多少伏的电压。然后数出指针当前停留的位置与零刻度之间一共有多少格，把每一小格代表的电压大小与总格数相乘就是电压表的读数。
第十六章《电压电阻》复习提纲
一、电压（U）
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
注：说电压时，要说“某某”两端的电压，说电流时，要说通过“某某”的电流。
3．在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”
（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）
（二）电压的单位
1．国际单位：伏特（V ）常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
换算关系：1Kv＝103V 1V＝103mV 1mV＝103μV
2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 人体的安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：○V
2．量程和分度值: 电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V，分度值“0.1 V”；使用“-”和“15”两个接线柱时，量程是0～15 V，分度值“0.5 V”．(大量程是小量程的5倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍关系
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流要从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
Ⅰ 危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
电压和电阻是物理学中非常重要的概念，它们是电路中的基本元件，
对于我们理解电路的工作原理、计算电路参数等方面具有重要意义。下面
将整理人教九年级物理第十六章电压和电阻的知识点：
1.电流、电压和电阻的定义：
-电流（I）：单位时间内通过导体截面的电荷量，单位是安培（A）。
-电压（U）：单位电荷所具有的能量，也称为电位差或电势差，单位
是伏特（V）。
-电阻（R）：导体阻碍电流流动的程度，单位是欧姆（Ω）。
2.电流的计算：
-电流的大小可以用电流强度等于单位时间内通过导体横截面的电荷
量除以时间的公式表示：I=Q/t
-电流的方向由正电荷所受力的方向决定，即从正电荷高电势处到正
电荷低电势处。
3.电压的计算：
-电压的大小可以用电压等于电势差除以电荷量的公式表示：U=W/Q
-电荷在电场中静止移动时，电势差等于电场强度乘以电荷量，即
U=E×Q。
4.电阻的计算：
-电阻的大小可用电阻等于电压除以电流的公式表示：R=U/I
-电阻的大小与导体的材料、长度和横截面积有关，且与温度相关。
5.欧姆定律：
-欧姆定律是指在恒定温度下，导体两端的电压与通过导体的电流成
正比关系，即U∝I。
-欧姆定律可以用等式U=R×I表示，其中R为比例常数，称为电阻。
6.串联电路和并联电路：
-串联电路是指电阻依次连接在一起，电流只有一条路径可走。串联
电阻的总电阻等于各个电阻之和。
-并联电路是指电阻同时连接在电源的两端，电流分成多条路径流动。并联电阻的总电阻等于各个电阻倒数之和的倒数。
7.电功和功率：
-电功是电流通过电阻产生的热量，电功与电流、电阻和时间有关，
第十六章 电压 电阻
一、电压
1、电压的作用 电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2、电压用字母U 表示。电压的单位 ①国际制单位的主单位：伏特（ V ） ② 常用单位：千伏（kV ）、毫伏（ mV ）、微伏（μV ）
③ 换算关系：1Kv ＝1000V 1V ＝1000 mV 1 mV ＝1000μV
④ 记住一些电压值：
① 1节干电池的电压1.5伏； ②1节铅蓄电池电压是2伏；
③家庭照明电压为220伏； ④安全电压是：不高于36伏；
3．测量电压的仪表是：电压表，符号： 它的使用规则是：
①电压表要并联在电路中；
②要使电流从电压表的正接线柱流进，负接线柱流出。
③根据被测电路的选择适当的量程(被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触)。
4．实验室中常用的电压表有两个量程：
①0～3伏，每小格表示的电压值是0.1伏；
②0～15伏，每小格表示的电压值是0.5伏。
5、电流表、电压表的比较：
电流表 电压表
异 符 号
连 接
串联 并联 直接连接电源
不能 能 量 程
0-0.6A 0-3A 0-3V 0-15V 每大格
0.2A 1A 1V 5V 每小格
0.02A 0.1A 0.1V 0.5V 内 阻
很小，几乎为零 相当于导线 很大 相当于开路 同 调零；读数时看清量程和每大（小）格；电流都要从正接线柱流入，负接线柱流
出；不能超过最大测量值。
二、串、并联电路的电压规律
1：串联电池组两端的电压等于每节电池两端电压之和，公式：U ＝U 1+U 2
第十六章电压电阻
第一节电压
1、电压：
电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V＝103mV，1 kV＝106 mV
要在一段电路中产生电流，它的两端就要有电压。
2、电压表：
测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
电压表的示数：
在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出
的示数的5倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。这时“3”和“15”
是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
正确使用电压表的规则：
①电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
