3-技术-ZO系列氧化锆氧量分析仪使用说明书

智能型氧化锆氧气含量分析仪器ＺＯＹ系列智能氧化锆氧量分析仪一、用途：ZOY系列氧化锆氧量分析仪可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程所产生的烟气含量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能目的，减少环境污染。

ZOY系列氧化锆氧量分析仪有氧化锆头（一次仪表）和氧量变送气（二次仪表）两部分组成。

ZOY型氧化锆探头外壳采用耐高温、耐腐蚀的不锈钢材料制成。

不必外加气，参比气能自行对流。

并设有标准气接口，可在现场运行时用标准气体进行标定校验。

探头锆管能方便地拆卸更换。

ZOY型氧量变送器结构简单，安装尺寸规范，线路设计合理，工艺质量先进，仪表性能稳定可靠，调试方便。

ZOY系列氧化锆氧量分析仪由于其优越的性能、价格比数年来在国内大中型电厂得到广泛应用。

二、型号规格1、氧化锆探头的型号定义ZOY - □- □探头的长度规格分400、800、1200mm探头的加热形式4 表示加热形式，即低温式5表示不加热式，即高温式2、氧量变送器的型号定义ZOY - □- □I 表示盘装式II 表示盘装横式III 表示盘装方式IV 表示墙挂式4 表示加热式（中低温型）5 表示不加热式（高温型）三、规格尺寸1、氧量变送器尺寸盘装竖式（I）160*80*250 152*76 盘装横式（II）80*160*250或160 76*152 盘装方式（III）160*160*250或160 153*153 墙挂式（IV）325*250*110 310*128 2、氧化锆探头的外形尺寸：单位mm四、技术指标1、基本误差：<+3%F. S; 仪表精度1级2、量程: 0~25%O23、本底修正: -20ｍＶ~+20ｍＶ4、被测烟气温度: ZOY-4型低于800℃(低温型);ZOY-5型800℃~1200℃(高温型)5、输出信号:0~10ｍＡＤＣ4-20ｍＡＤＣ任意设置6、负载能力: 0~1.2KΩ(0~10mA时)或0~600Ω(4~20mA时)7、环境能力: 0~50℃,相对湿度<90%8、电源: 220V+10%,50Hz.9、功耗: 变送器约8W,加热炉平均为50W.10、响应时间:90%约3秒.11、氧化锆探头加热炉升温时间:约20分钟.五、仪表接线(1) 氧化锆探头的端子接线图(2)变送器接线变送器热电势(2、3)接到传感器热电偶变送器1、4脚接Cu50热电阻作冷电补偿变送器氧电势(5、6)接传感器氧电势变送器加热炉(10、11)接到传感器加热炉（高温型氧探头加热炉不要接）操作说明:按←键并保持2秒钟,等显示出参数代号后再放开,再按←键,仪表将显示该参数,通过、▼、▲、〈、等键可修改参数值(按键某一位小数点闪亮,即可用▼、▲键修改此位).六、参数功能Loc: 若要设置以下参数,先把Loc设置为808,设置结束后,可把Loc设置为其他值,防止误操作改变设置值dA: 等于零电流输出为0~10mA,不等于零电流输出为4~20mAdIL: 0- +20.00,线性输入零点显示值dIH: 0- +20.00,线性输入满度显示值,对应dIL~dIH.7.8脚输出电流4~20mA氧化锆氧分析仪℃温度%氧含量加热自校故障←<∨∧注: 1键为设置键. 2为光标移位键; 3键为数字减键; 4键在设置状态下为数字加键,在工作状态下为温度与氧量的切换键. 5*字为工作间.特别注意1、本仪表的4~20mA输出为模拟信号输出,在与计算机连接时,必须先检查一下计算机输入的方式是模拟信号输入还是二线制输入,如为模拟信号输入,即可以将仪表的输出与计算机的输入直接相接;如计算机为二线制输入,则仪表的输出与计算机的输入之间必须加装隔离器隔离,仪表才能正常使用,(计算机都有二线制输入,即既为信号线又为电源线.)如果误将模拟信号输入错当二线制输入接入,仪表的输出必将损坏,这一点务必注意.2、锅炉停止运行的同时,务必请将氧量分析仪的电源也同时断开,以确保氧化锆探头正常的工作寿命.3、硫化床炉在用水清洗烟道粉尘时,请不要将水洒到氧化锆探头上,氧化锆锆管遇水将要爆裂.七、关于氧化锆本底电势的检测及设定修正值的二种方法如下:1、不用标气的校验方法为: 将氧化锆检测器置于大气中,与仪表的连线都接好,给仪表通电(氧化锆检测器同时也加热工作),待仪表显示稳定的氧量值后(氧化锆检测器大约需要通电1-2小时左右后,氧量值读数才能稳定),然后将仪表显示的氧量值与大气作比较(大气的含氧量标准值应为20%-20.6%左右),仪表显示的实际氧量值高于大气标准值,高出部分的数值就叫本底电势值;这个值必须在仪表上进行修正,修正办法是:仪表在工作状态下连续按设置键,显示“SC”(本底修正符号),将本底电势值输入仪表,然后按工作键,仪表应显示大气氧量为20%-20.6%,如不显示20%-20.6%,则需反复修改“SC”直到显示20%-20.6%为止.2、标气校验: 先按上面的方法将示值修正到20%-20.6%,然后将标气接到探头的标气入口处,打开标气(流量控制在100毫升以内),示值应符合精度要求,我厂生产的氧化锆氧量分析仪为智能型线性仪表,其电势变化值与示值为表格式一一对应,出厂前都已用标气严格标定,按装时用户无须再进行从新标定,如需标定,为了确保标气的精度,请从我厂购买全套氧化锆标准的标气校验装置.3、温控值的设定: 仪表在工作状态下连续按设置键,显示“cc”温控设定符号,温控值可以任意设定,为了延长探头的使用寿命,温控值千万不能大于75０℃,出厂时都设定在700℃,即探头加热到700℃后即显示氧量值,温控值请不要随意改变, △键在设置状态时为+键;在工作状态时为当前温度值与当前氧量值的切换键.八、氧化锆探头氧量分析仪全套装置连接校验方法：1、接线：氧化锆探头及仪表安装好后，要根据探头接线盒里及仪表接线柱所示的接线符号逐一将８０Ｖ加热线，热电偶线，锆管线接好（仪表的４-２０ｍＡ模拟信号输出线，在调试时为防损坏输出元件，请暂时不要与计算机连接，调试时可串个万用表的电流档用一下，待调试完已后再与计算机连上），热电偶线，锆管线有正负号，千万不能接错；２、氧化锆氧量分析仪全套装置实际工作可为三个部分组成：第一部分为温控部分，由探头的加热炉，仪表的温控电路组成，８０Ｖ的电炉线，热电偶线接好后，如果这一部分工作正常且接线正确，显示器显示温度值应该不断升高，到控温点后即显示氧量值；如没有温度显示，用万用表量一下仪表后部接线端子一脚与四脚的补偿电阻ｃｕ５０有没有装，如没有或开路要把它装上；再脱开８０Ｖ加热线，用万用表的档检查一下电路丝的电阻值应为６２左右，然后量一下８０Ｖ电压，空载时应高于８０Ｖ值；再量一下热电偶丝应为２左右，如一切正常，则重点检查热电偶正负线可能接反了，调正好了温度值即可正常升高。

氧化锆氧分析仪安装使用指南1，探头安装位臵的选择：正确选择探头安装点，对于提高测量准确性和延长探头使用寿命有着重要意义。

选择安装点的原则：参考之一：由于锅炉烟道中烟气工况十分复杂，如果氧化锆探头安装点选择不合理，将会出现氧量失真、响应迟缓现象，同时还会严重缩短氧化锆探头的使用寿命。

因此选好氧化锆探头安装点是用好氧量表的关键，所以用户应严格遵照以下规范选好安装点：1，在较高的温度段对氧化锆探头各部件的氧化腐蚀比较严重，对氧化锆探头的使用寿命有明显的影响；而温度过低时，凝结的水气与烟气中的SO2及SO3形成亚硫酸、硫酸，对氧化锆元件危害极大，因此，氧化锆探头的检测点应尽量选在（100～600）℃之间。

2，要求安装点的烟气流通好，以保证有较快的响应时间。

切忌安装在炉内侧、死角、涡流和缩口处。

安装在内侧和死角处易造成慢响应迟缓现象；安装在涡流处会导致氧量波动大，代表性差；安装在缩口处烟速过大，虽然响应迅速，但易造成灰堵故障和冲刷故障。

3，要求便于操作，没有障碍物影响插入氧化锆探头的操作。

4，要求安装点上游5米内无人孔及明显漏点，以防氧量失真。

在停炉时，安装点应不受水冲刷操作的影响，不易被人为因素破坏。

5，不能受火焰冲刷。

6，氧化锆探头的安装方式可分为：垂直向下或者水平安装，其中水平安装时一般情况下与水平夹角大于20度（即氧化锆探头在烟道内部最好向下倾斜20度左右），防止水蒸汽残留在探头内。

7，及时掌握烟气中的含硫量、流速等技术参数，对维护好氧化锆探头十分重要。

参考之二：一般情况下，探头安装位臵的选择，通常应选择在具备下列条件的地方：1、具有一定代表性的平均气样；2、安装点附近的炉墙必须无漏风；3、锅炉内无吹灰设备的地方；4、被测气体(烟气)的压力变化不大的地方；5、机械振动小的地方；6、安装点处要有拆装传感器的空间位臵；7、环境温度不超过探头接线盒允许温度，易于维修的地方。

参考图：推荐安装选点区域过热器 再热器省煤器空 气除尘器炉 膛烟囱预热器图1 电厂锅炉和工业炉推荐安装点 图2 旁路烟道安装图2， 炉体法兰的焊接 ：ZO 系列氧化锆氧分析仪的炉体法兰大小相同，但长度不同。

ZO系列氧化锆氧量分析仪的使用和调试胡国利上海存昊电子技术有限公司ZO系列恒温加热式氧化锆氧量分析仪是近年来普遍在工业炉窑中采用的热控仪表,根据我们生产销售多年的经历,了解到其在使用和调试过程中存在一些需要注意和重视的问题,特别对小型或新创办的发电企业的热工人员来讲,尤其需要对ZO系列恒温加热式氧化锆氧量分析仪的使用和调试充分了解,可以更好的发挥节能环保作用,从而保证设备安全运行。

一、ZO系列恒温加热式氧化锆氧量检测器的正确安装位置是安全运行的前提ZO系列恒温加热式氧化锆氧量检测器（锆头）的自身运行温度要求是7000C,因此,氧量检测器（锆头）不能安装在温度高于7000C的过热器前面,不允许安装在高温的炉膛里;准确的必须选择烟道内烟气温度在7000C以下的位置上（详细可见产品说明书）,因此,插入安装的选择一般有两种：第一、过热器和省煤器之间;第二、一级省煤器和二级省煤器之间。

根据浙江嘉爱斯热电有限公司使用的分析总结完全可以得出两种安装位置都能满足锅炉运行的烟气检测要求,只是在锆头自身的寿命长短不同、测量反应速度稍有不同和对烟道密闭性要求有别。

我们建议这样两种安装位置的选择。

在过热器和省煤器之间安装锆头,同样会受到现场位置空间的限制,结果往往会不得不将锆头安装在烟道弯头的节点上,由于受到不稳定烟气的流速变化造成锆头的测量工作不正常,并且很快将锆头的金属管磨损,造成了锆头的使用寿命缩短一半;曾经有两台锅炉上的两支锆头发现这样现象。

因此,对这个位置的选择要慎重,要根据烟道空腔形状大小仔细判断弯道部位的烟气运行状态方能决定。

ZO系列恒温加热式氧化锆氧量分析仪的工作性能和技术指标与普通的氧化锆探头有很大的不同,恒温加热功能克服了对烟气温度的依赖,延长了自身寿命。

我们对认识这一点是很重要的,如果依然将恒温加热式的探头按照过去一样安装在过热器前面、安装在几乎接近炉膛的位置都是不妥当的,这样会使锆头不能正常工作,甚至由于高温、高温辐射、炉温控制操作的温度骤变等损坏锆头的结构和性能,我们就目睹过这样的故障。

ZO-3000型氧化锆氧量分析仪
一、仪器使用目的
准确测量氮气中氧气含量。

二、操作步骤
1、开机
（1）仪器检查无误后，接通工作电源，打开仪器前侧开关。

（2）开机后仪器显示屏亮起，并显示仪器商标、时间和日期。

（3）10秒钟后进入程序升温状态，显示屏显示当时的温度和升温符
号
（4）经30分钟炉温达到650℃，仪器退出程序升温状态转入氧量测定状态。

2、测量
（1）将样品气接入仪器后部“进气口”；
（2）调节仪器控制面板右侧流量调节阀，按不同气体流量要求调制相应位置。

例如测量氮中含氧，就将浮子调制N2位置；
（3）数值稳定后，记录测量数据；
（4）记录完成后断开样品气。

3、关机：关闭仪器开关，断开工作电源，收拾卫生。

4、填写仪器使用记录。

三、注意事项
1、仪器要保持水平并放置平稳。

2、保持进样速率恒定。

一、概述氧化锆氧量分析仪是近十年发展起来的新型测氧仪器,因具有结构简单、维护方便、反应速度快、测量范围广等特点,而广泛应用于电力、冶金、供暖、建材、电子等部门,分析各种工业锅炉及窑炉中烟气的氧含量.ZO系列氧化锆氧量分析仪由转换器和检测器组成,检测器采用真插式探头结构,不需取样系统,能及时反应锅炉内燃烧状况,如与自控装置配合使用,可有效底控制燃烧状况.ZO-系列型氧化锆分析仪转换器采用单片机智能化设计,具有一下特点:●大屏幕LCD显示屏●全中文操作菜单●实时时钟显示●具有定时自动存储功能、可随时查看存储数据●具有无纸记录仪功能,自动记录氧浓度随时间的变化曲线●可设置上下限报警点.具有报警接点输出●可使用标准气在线校准●可选择输出电流为0-10MA或4-20MA二、工作原理在以Y2O3稳定的ZR02陶瓷(YSZ)中,当两侧附着多孔PT电机的YSZ固体电介质的两侧存在氧浓差时,氧离子就从氧浓度大的一侧(P”02)迁移,其步骤是:在高氧浓侧,一个氧原子得到两个电子行成氧离子(0),此处PT电极带正电荷位正极.同时,0失去电子(e)形成氧原子(0)并进入氧(P”0)浓侧PT层与YSZ界面,此处PT电机带负电荷为负极,因此,在两极之间产生电动热(E),行成浓差电池:P”02,Pt/Zr-O2-Y2O3/Pt,P”O2氧浓差电池输出电动势E大小与电池的工作温度及电池两侧的氧浓差量对数关系,可用Nernst方程来表示:RT P”O2E=—IN —4F P”O2式中:E—氧浓差电池的输出电动势E(毫伏)R—理想气体常数(8.314焦耳·度-1克分子-1)T—电池工作绝对温度,K;F—法拉第常数,96500库;P”0—高浓度侧氧分压;P”0—低浓度侧氧分压.当电池工作温度固定于700℃时,上式为:P”O2E=48.26IN —P`O2由上式,在温度700℃时,当固体电介质一侧氧分压为空气(20.6%)时,由氧浓差电池输出电动势E,就可以计算出固体电介质另一侧氧分压,这就是氧化锆氧量分析仪的测氧原理.700℃时氧浓差与氧浓差电势关系及电偶分度号分别见附表.三.技术指标●测量范围:0~5、10、25%O2(3位有效数)●精度:±2%●线性度:量程的±1%(模拟量输出)●重复性:量程的±0.5%(模拟量输出)●稳定性:量程的±2%7d(满量程)●负载电阻:0~1.6KΩ(0~10A) 0~800Ω(4~20MA)●功耗:＜80W●电源:220V±10%●环境温度:转换器:0~40℃;检测器:-10~80℃●样气温度:0~600℃(200~400℃最佳)●样气压力范围:-500~+500mmH20●相应时间≤5S(达90%测量值)●检测器长度:0.4m;0.8m;1.0m;1.2m●转换外形迟寸：200×250×90m（宽×长×厚）●转换器安装尺寸：170×230mm四、仪器的构造ZO系列型检测器由防尘装置、防爆网、氧化锆管、加热炉、热电偶、气体导管、接线盒以及壳体等主要部件组成。

目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (4)4.1 仪器组成 (4)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (5)4.2.2.1 基本结构 (5)4.2.2.2 基本操作 (6)4.2.2.3 基本设置 (7)5 仪器检验 (7)6 仪器安装 (9)6.1 安装前的准备 (9)6.1.1 探头安装位置的选择 (9)6.1.2 炉体法兰的焊接 (10)6.1.3 现场布线 (11)6.2 安装 (12)6.2.1 变送器的安装 (12)6.2.2 探头的安装 (12)6.3 现场连线 (13)7 仪器校准 (13)7.1 校准前的准备 (13)7.2 校准方法 (14)8 仪器日常维护与常见故障排除 (15)8.1 仪器日常维护 (15)8.2 常见故障的分析与排除 (16)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (3)4.1 仪器组成 (3)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (4)4.2.2.1 基本结构 (4)4.2.2.2 基本操作 (5)4.2.2.3 基本设置 (6)5 仪器检验 (6)6 仪器安装 (8)6.1 安装前的准备 (8)6.1.1 探头安装位置的选择 (8)6.1.2 炉体法兰的焊接 (9)6.1.3 现场布线 (9)6.2 安装 (10)6.2.1 变送器的安装 (10)6.2.2 探头的安装 (10)6.3 现场连线 (11)7 仪器校准 (11)7.1 校准前的准备 (11)7.2 校准方法 (11)8 仪器日常维护与常见故障排除 (13)8.1 仪器日常维护 (13)8.2 常见故障的分析与排除 (13)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

ZO系列氧化锆氧量分析仪的使用和调试ZO系列氧化锆氧量分析仪是一种高精度的氧气测量设备，主要用于热电厂、钢铁厂、化工厂等行业氧含量分析。

本文将向您介绍ZO系列氧化锆氧量分析仪的使用和调试。

一、氧化锆氧量分析仪的组成ZO系列氧化锆氧量分析仪主要由采样器、氧化锆传感器、控制仪、等部件组成。

1.采样器：采样器主要用于采集待测气体，将气体送至氧化锆传感器进行测量。

2.氧化锆传感器：氧化锆传感器是氧量分析仪的核心组成部分，它是通过氧离子在氧化锆电介质中扩散、迁移、特定反应，产生微电流和电势信号，对氧浓度进行测量。

氧化锆传感器的特点是灵敏、可靠、准确度高、响应速度快。

3.控制仪：控制仪是氧量分析仪的主控制部分，它接收氧化锆传感器的电位信号，将测定的氧含量数字信号转换为电压输出，进行报警和控制操作，并能进行数据处理和打印。

二、氧化锆氧量分析仪的使用步骤1.检查氧化锆氧量分析仪是否有异常。

2.打开仪器电源，等待电源灯亮起后，进行系统自检。

3.按操作面板上的相应按键进行操作，进入测量模式。

4.将待测气体引入采样器中，稳定后，按下“开始”按钮开始测量。

5.待测气体经过氧化锆传感器，产生电位差信号传至控制仪，控制仪对电位信号进行处理，计算出氧浓度值。

6.测量完成后，停止测量，关闭电源。

7.将氧化锆氧量分析仪进行清洗和校准，以保证下次测量的准确性。

三、氧化锆氧量分析仪的调试方法1.调整校准气体流量：打开普通气体阀门，在采样器中引入氧量为21%的氧气，根据不同的精度要求，调整气体流量，使之稳定于设定范围内。

2.调整校准氧气浓度：将氧量为10%的氧气引入采样器中，通过调节采样器和标准气体（含氧浓度已知）之间的流量比，调整采样器采集氧气的浓度与标准气体浓度相同。

3.调整加热功率：氧化锆传感器需要加热才能正常工作，加热功率的大小直接影响传感器的响应时间和稳定性。

通过调节加热功率，使传感器的工作温度处于适当的范围内。

四、氧化锆氧量分析仪的维护保养1.每次测量后，应将氧化锆传感器进行清洗，防止污染和氧化锆的老化。

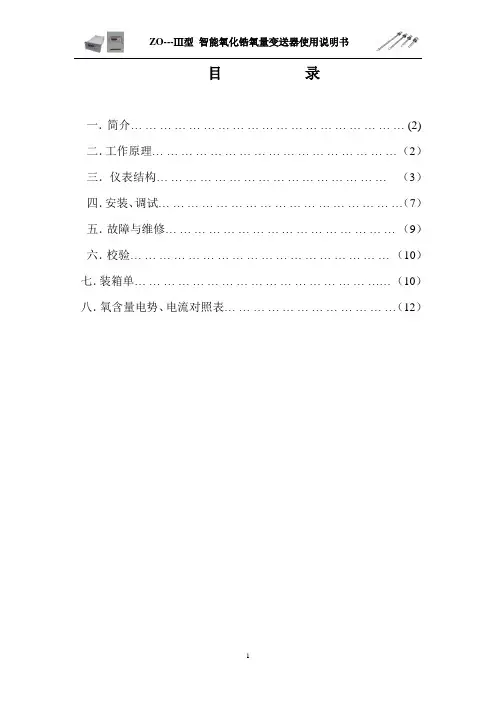

目录一．简介... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... (2)二．工作原理... ... ...... ... ... ... ... ... ... ... ... ... ... ... ... (2)三．仪表结构... ...... ... ... ... ... ... ... ... ... ... ... ... ... (3)四．安装、调试... ... ...... ... ... ... ... ... ... ... ... ... ... ... ... (7)五．故障与维修... ... ... ... ... ...... ... ... ... ... ... ... ...... (9)六．校验... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... (10)七．装箱单... ... ...... ... ... ... ... ... ... ... ... ... ... ... ... (10)八．氧含量电势、电流对照表... ... ... ... ... ... ... ... ... ... ... (12)一、简介：ZO系列氧化锆智能氧量变送器，是一种直接插入式氧气传感器，氧化锆测量头装在探头前端直接插入燃烧生成的气流中。

它可以用于电力、石油化工、冶金建材等各种大、中型工业锅炉，对锅炉尾气含氧量连续测量和控制；确定最佳燃烧工况，提高燃烧效率，节约能源，减少环境污染，为生产自动化提供可靠的测量数据。

ZO—III型氧化锆智能氧量变送器，采用了较先进的A VR系列单片机－AT Mega16、可编程放大器、开路检测电路、输入切换电路等，使得仪表性能、精度和稳定性大大得以提高。

采用了与以往仪表不一样的硬件设计和单片机程控控温算法，因此具有相应稳定的控温能力和长使用寿命。

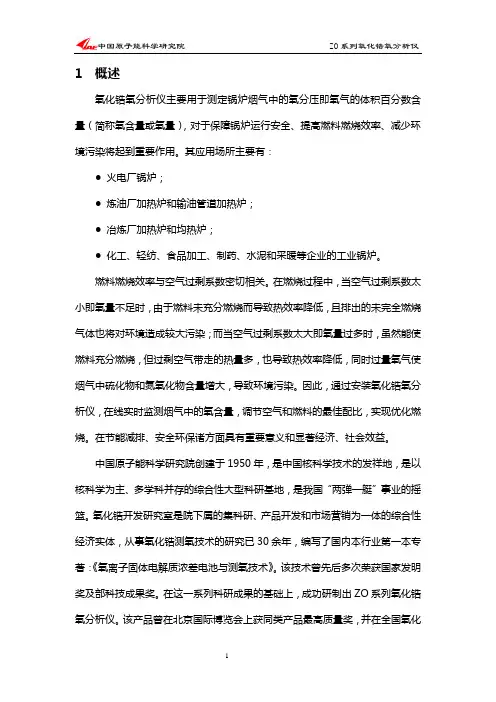

1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率、减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对环境造成较大污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧。

在节能减排、安全环保诸方面具有重要意义和显著经济、社会效益。

中国原子能科学研究院创建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

氧化锆开发研究室是院下属的集科研、产品开发和市场营销为一体的综合性经济实体，从事氧化锆测氧技术的研究已30余年，编写了国内本行业第一本专著：《氧离子固体电解质浓差电池与测氧技术》。

该技术曾先后多次荣获国家发明奖及部科技成果奖。

在这一系列科研成果的基础上，成功研制出ZO系列氧化锆氧分析仪。

该产品曾在北京国际博览会上获同类产品最高质量奖，并在全国氧化锆氧分析仪行业质量评比中荣获一等奖。

2001年，该产品通过ISO 9001国际质量体系认证。

此后，我院开发并推出了防硫型、高温型等多种型号的氧分析仪，以满足不同用户的需求。

2 仪器测量原理ZO 系列氧化锆氧分析仪是利用氧浓差电池原理来测定气体①中氧含量的电化学分析仪器。

在理想状态下，当氧化锆元件达到工作温度且内外电极表面的氧含量不相等时，便构成一个氧浓差电池，并产生电池电动势，电池电动势与电极表面氧浓度关系符合能斯特(Nernst)方程：ln 4RT P E F P(1) 式中：E — 浓差电池电动势，mV ；R — 气体常数，8.3145J ·mol －1·K －1；F — 法拉第常数，96485.309C ·mol -1； T — 绝对温度，K ； P 0 — 参比气体氧分压，%； P — 被测气体氧分压，%。

目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (3)4.1 仪器组成 (3)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (4)4.2.2.1 基本结构 (4)4.2.2.2 基本操作 (5)4.2.2.3 基本设置 (6)5 仪器检验 (6)6 仪器安装 (8)6.1 安装前的准备 (8)6.1.1 探头安装位置的选择 (8)6.1.2 炉体法兰的焊接 (9)6.1.3 现场布线 (9)6.2 安装 (10)6.2.1 变送器的安装 (10)6.2.2 探头的安装 (10)6.3 现场连线 (11)7 仪器校准 (11)7.1 校准前的准备 (11)7.2 校准方法 (11)8 仪器日常维护与常见故障排除 (13)8.1 仪器日常维护 (13)8.2 常见故障的分析与排除 (13)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (4)4.1 仪器组成 (4)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (5)4.2.2.1 基本结构 (5)4.2.2.2 基本操作 (6)4.2.2.3 基本设置 (7)5 仪器检验 (7)6 仪器安装 (9)6.1 安装前的准备 (9)6.1.1 探头安装位置的选择 (9)6.1.2 炉体法兰的焊接 (10)6.1.3 现场布线 (11)6.2 安装 (12)6.2.1 变送器的安装 (12)6.2.2 探头的安装 (12)6.3 现场连线 (13)7 仪器校准 (13)7.1 校准前的准备 (13)7.2 校准方法 (14)8 仪器日常维护与常见故障排除 (15)8.1 仪器日常维护 (15)8.2 常见故障的分析与排除 (16)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (3)4.1 仪器组成 (3)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (4)4.2.2.1 基本结构 (4)4.2.2.2 基本操作 (5)4.2.2.3 基本设置 (6)5 仪器检验 (6)6 仪器安装 (8)6.1 安装前的准备 (8)6.1.1 探头安装位置的选择 (8)6.1.2 炉体法兰的焊接 (9)6.1.3 现场布线 (9)6.2 安装 (10)6.2.1 变送器的安装 (10)6.2.2 探头的安装 (10)6.3 现场连线 (11)7 仪器校准 (11)7.1 校准前的准备 (11)7.2 校准方法 (11)8 仪器日常维护与常见故障排除 (13)8.1 仪器日常维护 (13)8.2 常见故障的分析与排除 (13)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (4)4.1 仪器组成 (4)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (5)4.2.2.1 基本结构 (5)4.2.2.2 基本操作 (6)4.2.2.3 基本设置 (7)5 仪器检验 (7)6 仪器安装 (9)6.1 安装前的准备 (9)6.1.1 探头安装位置的选择 (9)6.1.2 炉体法兰的焊接 (10)6.1.3 现场布线 (11)6.2 安装 (12)6.2.1 变送器的安装 (12)6.2.2 探头的安装 (12)6.3 现场连线 (13)7 仪器校准 (13)7.1 校准前的准备 (13)7.2 校准方法 (14)8 仪器日常维护与常见故障排除 (15)8.1 仪器日常维护 (15)8.2 常见故障的分析与排除 (16)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

目录一、技术指标二、仪器的安装三、仪器的使用四、仪器电路的调试五、故障及处理方法六、仪器的日常维护七、仪器成套性ZO-3000型（LCD）氧化锆氧量分析仪ZO-3000型（LCD）氧化锆氧量分析仪由以微处理机为核心的智能化信号转换器和氧化锆检测器组成。

用于在线测量被测气中的氧浓度，输出线性模拟量信号，使用方便、可靠、维护简单。

该仪器适用于如下领域：⑪空分制氮、化工流程氧含量自动分析；⑫磁性材料等高温烧结炉的保护性气体中氧含量分析；⑬电子行业保护性气体中氧含量分析；⑭玻璃、建材行业氧含量分析。

1 技术指标1.1测量范围：0.1ppm～100%O2（LCD液晶显示）1.2基本误差：P＜100ppm，±3%FSP≥100ppm，±2%FS1.3重复性: P＜100ppm，±1.5%FSP≥100ppm，±1%FS1.4零点漂移和量程漂移：≯基本误差1.5滞后时间：T90≤30秒1.6输出信号：4～20mA（负载电阻≤750Ω)，与输出信号对应的测量范围为：0.1～100ppm、1～1000ppm、0.1～25%标准RS-232接口1.7温控精度：700℃±2℃1.8升温时间：～30min1.9测量值报警上、下限设定：上、下限设置值可在与输出信号相对应的测量范围内任意设定，报警接点容量为交流220伏，1安1.10功耗：≤50W1ZO-3000型氧化锆氧量分析仪1.11外形尺寸、开孔尺寸外形尺寸（台式）：205×120×325mm(宽×高×深)外形尺寸（盘式）：144×144×380mm(宽×高×深)开孔尺寸（盘式）138+1×138+1mm２仪器的安装仪器开箱后，请按装箱单逐一核对备件、说明书、合格证等是否齐全，并检查仪器在运输过程中有无明显损坏，否则请及时与本公司联系。

目录1 概述12 仪器测量原理23 仪器主要技术参数34 仪器简介34.1 仪器组成34.2 各部分简介44.2.1 探头简介44.2.2 变送器简介44.2.2.1 基本结构44.2.2.2 基本操作54.2.2.3 基本设置65 仪器检验66 仪器安装86.1 安装前的准备86.1.1 探头安装位置的选择86.1.2 炉体法兰的焊接96.1.3 现场布线96.2 安装106.2.1 变送器的安装106.2.2 探头的安装106.3 现场连线117 仪器校准117.1 校准前的准备117.2 校准方法118 仪器日常维护与常见故障排除138.1 仪器日常维护138.2 常见故障的分析与排除131 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

氧化锆开发研究室是院下属的集科研、产品开发和市场营销为一体的综合性实体，从事氧化锆测氧技术的研究已30余年，编写了国内本行业第一本专著：《氧离子固体电解质浓差电池与测氧技术》。
