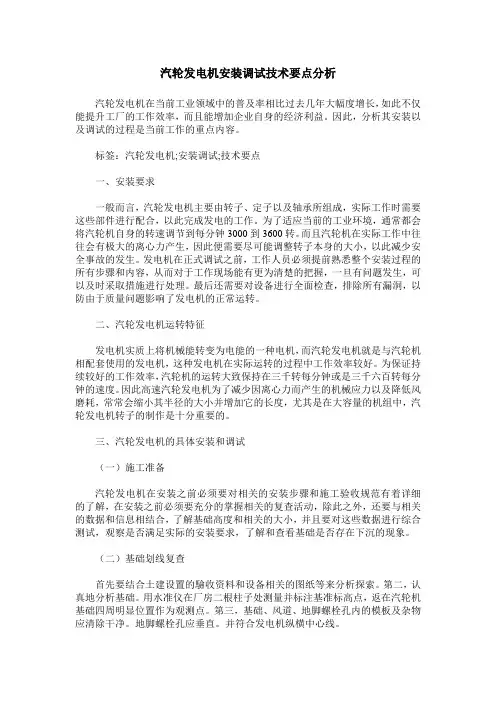

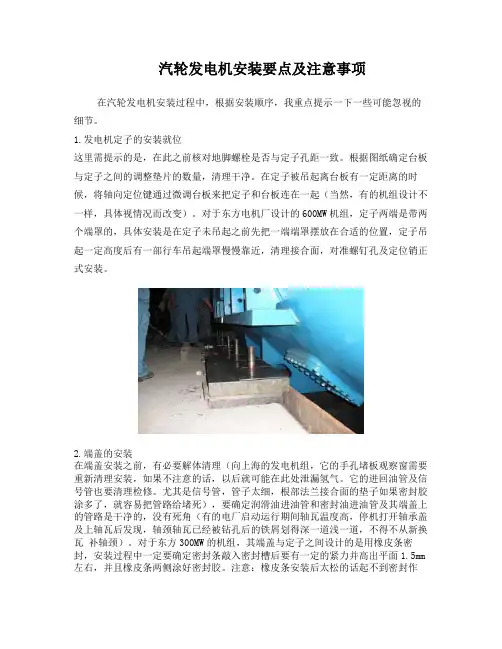

汽轮发电机安装调试技术要点分析

汽轮发电机在当前工业领域中的普及率相比过去几年大幅度增长，如此不仅能提升工厂的工作效率，而且能增加企业自身的经济利益。因此，分析其安装以及调试的过程是当前工作的重点内容。

标签：汽轮发电机;安装调试;技术要点

一、安装要求

一般而言，汽轮发电机主要由转子、定子以及轴承所组成，实际工作时需要这些部件进行配合，以此完成发电的工作。为了适应当前的工业环境，通常都会将汽轮机自身的转速调节到每分钟3000到3600转。而且汽轮机在实际工作中往往会有极大的离心力产生，因此便需要尽可能调整转子本身的大小，以此减少安全事故的发生。发电机在正式调试之前，工作人员必须提前熟悉整个安装过程的所有步骤和内容，从而对于工作现场能有更为清楚的把握，一旦有问题发生，可以及时采取措施进行处理。最后还需要对设备进行全面检查，排除所有漏洞，以防由于质量问题影响了发电机的正常运转。

二、汽轮发电机运转特征

发电机实质上将机械能转变为电能的一种电机，而汽轮发电机就是与汽轮机相配套使用的发电机，这种发电机在实际运转的过程中工作效率较好。为保证持续较好的工作效率，汽轮机的运转大致保持在三千转每分钟或是三千六百转每分钟的速度。因此高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风磨耗，常常会缩小其半径的大小并增加它的长度，尤其是在大容量的机组中，汽轮发电机转子的制作是十分重要的。

三、汽轮发电机的具体安装和调试

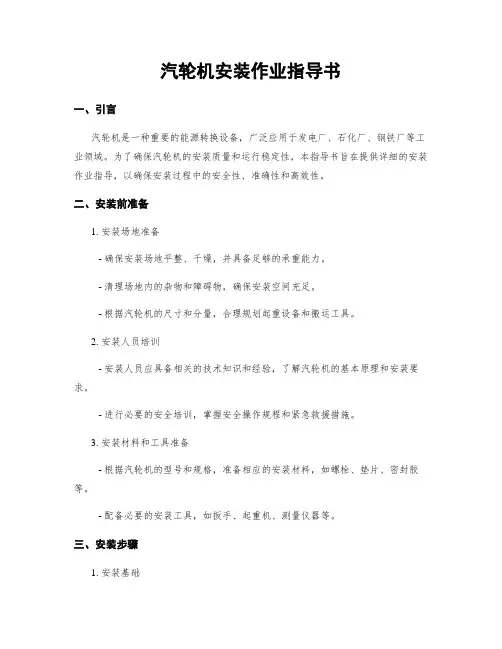

（一）施工准备

汽轮发电机在安装之前必须要对相关的安装步骤和施工验收规范有着详细的了解，在安装之前必须要充分的掌握相关的复查活动，除此之外，还要与相关的数据和信息相结合，了解基础高度和相关的大小，并且要对这些数据进行综合测试，观察是否满足实际的安装要求，了解和查看基础是否存在下沉的现象。

二建机电工程知识点：汽轮发电机系统主要设备的安装技术要求

一、汽轮发电机系统主要设备

汽轮机是以蒸汽为工质的将热能转变为机械能的旋转式原动机。其主要用来驱动大型动力机械或在发电站驱动发电机生产电能。汽轮发电机系统设备主要包括：汽轮机、发电机、励磁机、凝汽器、除氧器、加热器、给水泵、凝结水泵和真空泵等。

汽轮机的分类和组成

1.汽轮机的分类

2.汽轮机的组成

二、发电机类型和组成

发电机是根据电磁感应原理，通过转子磁场和定子绕组的相对运动，将机械能转变为电能。

（一）电站汽轮机的安装技术要求

1.电站汽轮机安装程序。安装程序与工业汽轮机相似。但是，由于其容量大，结构更加庞大和复杂。

2.主要设备的安装技术要点

三、发电机主要设备的安装技术要求

（一）发电机安装程序

发电机设备安装的一般程序：定子就位定子及转子水压试验发电机穿转子氢冷器安装端盖、轴承、密封瓦调整安装励磁机安装对轮复找中心并连接整体气密试验等。

（二）主要设备的安装技术要点

1.发电机定子吊装技术要点

2.发电机转子安装技术要点

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。事实表明，习惯左右了成败，习惯改变人的一生。在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

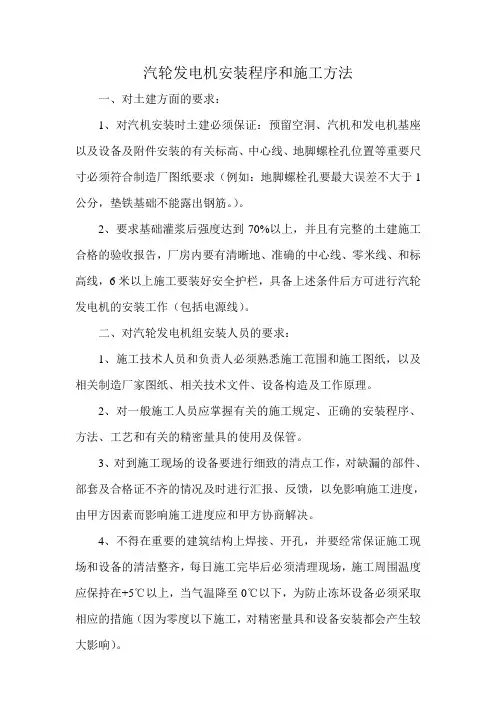

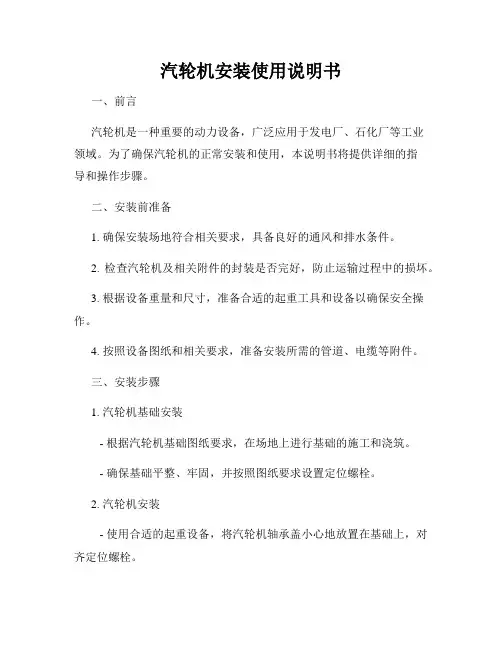

汽轮发电机安装程序和施工方法

一、对土建方面的要求：

1、对汽机安装时土建必须保证：预留空洞、汽机和发电机基座以及设备及附件安装的有关标高、中心线、地脚螺栓孔位置等重要尺寸必须符合制造厂图纸要求（例如：地脚螺栓孔要最大误差不大于1公分，垫铁基础不能露出钢筋。）。

2、要求基础灌浆后强度达到70%以上，并且有完整的土建施工合格的验收报告，厂房内要有清晰地、准确的中心线、零米线、和标高线，6米以上施工要装好安全护栏，具备上述条件后方可进行汽轮发电机的安装工作（包括电源线）。

二、对汽轮发电机组安装人员的要求：

1、施工技术人员和负责人必须熟悉施工范围和施工图纸，以及相关制造厂家图纸、相关技术文件、设备构造及工作原理。

2、对一般施工人员应掌握有关的施工规定、正确的安装程序、方法、工艺和有关的精密量具的使用及保管。

3、对到施工现场的设备要进行细致的清点工作，对缺漏的部件、部套及合格证不齐的情况及时进行汇报、反馈，以免影响施工进度，由甲方因素而影响施工进度应和甲方协商解决。

4、不得在重要的建筑结构上焊接、开孔，并要经常保证施工现场和设备的清洁整齐，每日施工完毕后必须清理现场，施工周围温度应保持在+5℃以上，当气温降至0℃以下，为防止冻坏设备必须采取相应的措施（因为零度以下施工，对精密量具和设备安装都会产生较大影响）。

5、对随机带来的备品、备件和厂家一起清点后及时交给厂方保管，以免事后带来不必要的麻烦。

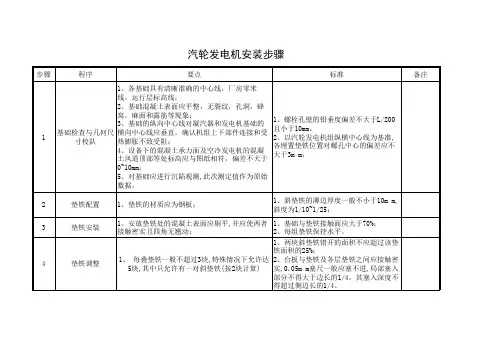

三、安装步骤：

1、研磨平垫铁:

首先用磨光机对基础进行打磨并配合水平仪进行找平工作，要求平行度≯0.1mm，四周要求大于垫铁原尺寸5-10mm，垫铁磨好后用准直仪测量好每块垫铁的标高尺寸，通过计算后得出每块平垫铁的实际尺寸，加工完成后进行就位（平垫铁计算方法是：首先用直准仪测量出8平台基准线，找出基准数据，然后每个垫铁位置进行测量，得出数据减去基准尺寸和轴承座尺寸得出平垫铁实际厚度尺寸）。垫铁平装时必须保证工作面光滑整洁，没有毛刺，最好有45°侧角，平垫铁和斜垫铁配合要求厚度在内80mm之内，数量三块为宜，超过20%为合格，≮10%为优良，斜垫铁在使用中错开面积不能超过本身垫铁的1/4，而且要求垫铁和垫铁之间、垫铁和轴承座之间0.05mm 塞尺不入。

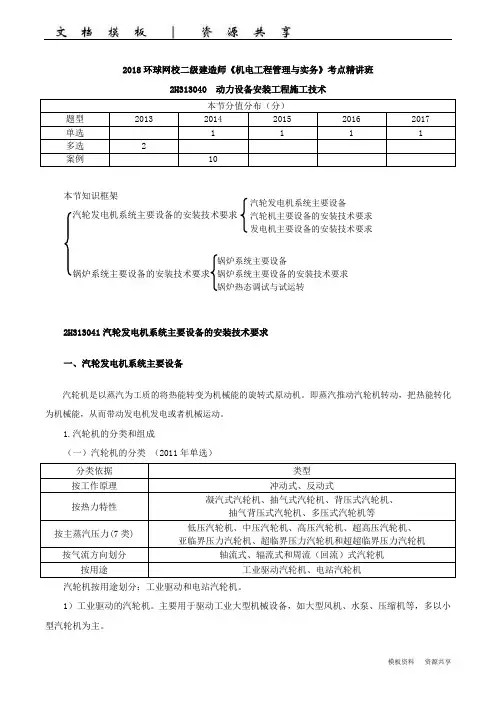

2018环球网校二级建造师《机电工程管理与实务》考点精讲班

2H313040 动力设备安装工程施工技术

本节分值分布（分） 题型 2013 2014 2015 2016

2017 单选 1 1 1 1 多选 2 案例

10

本节知识框架

汽轮发电机系统主要设备的安装技术要求

2H313041汽轮发电机系统主要设备的安装技术要求 一、汽轮发电机系统主要设备

汽轮机是以蒸汽为工质的将热能转变为机械能的旋转式原动机。即蒸汽推动汽轮机转动，把热能转化为机械能，从而带动发电机发电或者机械运动。

1.汽轮机的分类和组成

（一）汽轮机的分类 （2011年单选） 分类依据 类型 按工作原理 冲动式、反动式

按热力特性 凝汽式汽轮机、抽气式汽轮机、背压式汽轮机、

抽气背压式汽轮机、多压式汽轮机等 按主蒸汽压力(7类) 低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、 亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机

按气流方向划分

轴流式、辐流式和周流（回流）式汽轮机

按用途

工业驱动汽轮机、电站汽轮机

汽轮机按用途划分：工业驱动和电站汽轮机。

1）工业驱动的汽轮机。主要用于驱动工业大型机械设备，如大型风机、水泵、压缩机等，多以小型汽轮机为主。

汽轮发电机系统主要设备

汽轮机主要设备的安装技术要求

发电机主要设备的安装技术要求

锅炉系统主要设备

锅炉系统主要设备的安装技术要求

锅炉热态调试与试运转

2）电站汽轮机。主要用来带动发电机发电，或既带动发电机发电又对外供热，其又称为热电联产汽轮机，这类汽轮机特性有大功率、多级、高初参数等特点多采用轴流式、凝汽式（或抽气式）机组。
