人教版九年级物理全一册《第二十章电与磁》单元测试卷（含答案)

学校:___________班级：___________姓名：___________考号：___________

时间:60分钟满分:70分

一、单项选择题（每小题2分共12分）

1.将扬声器、电池和电流表等元件连成电池如图电路。断开S，反复快速闭合、断开开关S，扬声器发出咔咔声;断开S,闭合开关S,反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。下列有关说法正确的是( )。

A.扬声器发声的原理与机发电的原理相同

B.扬声器发声时,将机械能转化为电能

C.扬声器发电的原理与动圈式话筒工作的原理相同

D.电流表指针左右摆动,是因为磁场方向发生变化

2.如图是我国自主研发的电磁发射器，它是利用4磁场对电流的作用把弹丸发射出去的。下列设备中与电磁发射器的工作原理相同的是( )

A.发电机B电铃 C.司南 D.电动机

A.发动机

B.电铃

C.司南

D.电动机

3.以下关于电与磁的描述中,说法正确的是( )。

第3题图

A.如图甲所示,当闭合开关后电路中的绿灯亮

B.如图乙所示,与发电机工作原理相同

C.如图丙所示,与手机无线充电原理相同

D.如图丁所示,小磁针偏转是电磁感应现象易干抛的电

4.下到设备中、利用磁场对通电学体的作用面工作的是( )。

A.发电机B电动机 C.电磁继电器 D.电水壶

5.如图所示,将一根导线AB放置在U形磁体形成的磁场方向竖直向下的磁场区域,导线的两端跟灵敏电流表相连，下列说法正确的是( )

A.AB不动,磁体水平向左快速移动，指针会偏转

B.磁体不动,AB水平向右快速移动,指针不偏转

《电与磁》单元测试题及答案解析

一、填空题（每空2分，共30分）

1.南宋民族英雄文天祥(江西吉安人)，在《扬子江》一诗中著下“臣心一片磁针石，不

指南方不肯休”的诗句．这里磁针石的南极指向地理位置的__________方，是因为它受到

__________场的作用．

2.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有

电动机，例如_____ ____,电动机工作时主要将电能转化为_____能。

3.如图9-1所示的实验中，闭合开关后，导体棒ab 向右运动，这说明______________

对通电导体有力的作用；若要使ab 向左运动，你的方法是

______________________________。

4.在研究影响电磁铁磁性强弱因素的过程中，小丽使用一个线圈匝数为120匝的电磁

铁，改变通过线圈的电流得到一组实验数据，如下表所示。请你根据表中数据，归纳出电磁

铁吸引大头针的个数与电流的关系是

。

电流／A 0.6 0.8 l

21 45 62

5.灯、电铃、干电池和按钮开关组成的“呼叫器”。当奶奶按下床头的按钮开关时，灯亮，铃

响；则电铃与电源串联后应接在图9-2中的______两点之间，按钮开关与电源串联后应接在

___ __两点之间。

6.如图9-3所示，合上开关后，发现铁钉旁边的小磁针静止时S 极指向铁钉A 端．则A 端是

磁场的________极，电源的D 接线柱是________极．

7.

在学习电和磁的知识中用到的两个重要实验装置如图9-4所示，甲是研究在磁场中转

动的线圈产生电流的情况，这种现象是

高二物理第一章电与磁单元测试卷（有解析）电磁的考察一直差不多上高二物理的重点，以下是第一章电与磁单元测试题，请大伙儿认真练习。

一、单项选择题(本题共8小题，每小题4分，共32分.在每小题给出的四个选项中，只有一个选项正确.)

1.磁场中任意一点的磁场方向规定，小磁针在磁场中()

A.受磁场力的方向

B.北极受磁场力的方向

C.南极受磁场力的方向

D.受磁场力作用转动的方向

2.两个点电荷相距r时，相互作用力为F，则()

A.电荷量不变距离加倍时，作用力变为F/2

B.其中一个电荷的电荷量和两电荷间距都减半时，作用力变为2F

C.每个电荷的电荷量和两电荷间距都减半时，作用力为4F

D .一个电荷的电荷量和两电荷间距都增加相同倍数时，作用力不变

3.关于电场线的以下说法中，正确的是()

A.电场线上每一点的切线方向都跟电荷在该点的受力方向相同

B.沿电场线的方向，电场强度越来越小

C.电场线越密的地点同一试探电荷受到的电场力就越大

D.顺着电场线移动电荷，电荷受到的电场力大小一定不变

4.关于磁场、磁感线，下列说法正确的是()

A.磁场并不是真实存在的，而是人们假想出来的

B.磁铁周围磁感线的形状，与铁屑在它周围排列的形状相同，说明磁场呈线条形状，磁感线是磁场的客观反映

C.磁感线能够用来表示磁场的强弱和方向

D.磁感线类似电场线，它总是从磁体的N极动身，到S极终止

5.电场中有一点P，下列说法中正确的是()

A.若放在P点的点电荷量减半，则P点的场强减半

B.若P点没有放入电荷，则P点的场强为零

C.P点的场强越大，则同一电荷在P点受的电场力就越大

九年级物理下册《电与磁》单元测试卷(附答案)

一、选择题（本大题共10小题，每小题4分，共40分）

1．下列关于磁现象的描述中错误的是（）

A.磁体周围的磁场是真实存在的

B．地面上的指南针N极总是指向地理的南极

C．通电导体周围存在磁场

D．磁感线是为了描述磁场而引入的假想曲线

2．如图，蹄形磁铁的磁场中放置一导线，导线与电流表组成闭合回路，下列说法正确的是( )

A.奥斯特用此装置发现了电流磁效应

B．导体竖直方向运动时，电流表指针偏转

C．导体水平方向运动时，电流表指针偏转

D．导体左右运动时，电流表指针偏转方向不变

3．下列有关电和磁的四幅图，其中描述正确的是（）

A.如图甲，奥斯特实验证实了磁能产生电

B．如图乙，由小磁针静止时N极的指向可以判断a端与电源正极连接

C．如图丙，扬声器与发电机工作原理相同

D．如图丁，话筒与电动机工作原理相同

4．如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的( )

5．如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现该通电螺线

管的磁性较弱，下列措施能够使它的磁性增强的是 ( )

A．在圆筒中插入一根铁芯 B．减少线圈匝数

C．滑动变阻器的滑片P向右滑动 D．将电源正负极互换

6．在我们的日常生活中，磁现象及磁的应用几乎随处可见。下列有关磁的说法正确的是( )

A.信鸽的飞翔是依靠地磁场进行定向的

人教版九年级物理第二十章《电与磁》单元测试题及答案

姓名：__________ 班级：__________考号：__________

一、单选题

1．如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（）

A．报警器利用了水银导电和热胀冷缩的性质

B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点

C．报警器中，水银温度计和电磁铁串联在电路中

D．温度达到90℃时，报警器中的灯亮同时铃响

2．下列关于磁现象描述中错误的是（）

A．磁体周围的磁场是真实存在的

B．地面上的指南针N极总是指向地理的南极

C．通电导体周围存在磁场

D．磁感线是为了描述磁场而引入的假想曲线

3．如图所示是某同学自制的玩具电动机，一块钕铁椭圆形磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上，观察到线框顺时针转动，则（）

A．该过程中机械能转化为电能

B．线框左右两边所受磁场力方向相同

C．若仅调换电池两极，线框将逆时针转动

D．若仅调换磁铁两极，线框仍顺时针转动

4．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）

A．电流表示数变大，弹簧长度变长

B．电流表示数变大，弹簧长度变短

C．电流表示数变小，弹簧长度变短

D．电流表示数变小，弹簧长度变长

5．如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）

A．地球仪周围存在磁场，同时也存在磁感线

第九章《电与磁》单元测试题

一．选择题（共30分）

1．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是( )

A ．将磁性材料装在冰箱的门框上，制成“门吸”

B ．利用磁铁制成双面擦窗器

C ．电视机上面放一块磁性治疗仪

D ．用磁带来纪录声音

2．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是( )

A ．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极

B ．司南的勺柄将指向北方

C ．指南针将不能使用

D ．地磁两极和地理两极并不重合，存在一个偏角

3．以下实际应用中,没有用到磁性材料的是：（ ）

A .录音磁带

B .电话磁卡

C .电话话筒

D .收音机喇叭

4．实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源

两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图9-46所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是( )

A ． 电源A 端是正极，在电源外部电流由A 流向B

B ． 电源A 端是正极，在电源外部电流由B 流向A

C ． 电源B 端是正极，在电源外部电流由A 流向B

D ． 电源B 端是正极，在电源外部电流由B 流向A

5．下列装置中，没有用到电磁铁的是（ ）

A ．电磁起重机 B.电磁继电器 C ．电铃 D.电热毯

6．物理学中引入磁感线是为了研究磁场，与此类似的还有

（ ） A ．“电压”的引入 B ．“电流”的引入

C ．“光线”的引入

D ．“电线”的引入

7．如图9-47所示的自动电路中，当开关S 断开时，工作电路

九年级物理第二十章《电与磁》单元测试题

一、选择题(每小题4分，共40分)

1．地理的两极和地磁的两极并不重合，最早记述这一现象的人是( )

A．沈括B．牛顿C．奥斯特D．法拉第

2．如图所示是条形磁体的磁场分布图，下列说法正确的是 ( )

A．该条形磁体的左端为N极，右端为S极

B．A处的磁场强弱与b处的磁场强弱相同

C．置于a点的小磁针，静止时南极指向左侧

D．磁感线是为了研究方便引入的假想曲线

3. 如图所示，下列说法中错误的是( )

A．这是模拟奥斯特实验的一个场景

B．图示实验说明了通电导线周围存在磁场

C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变

D．将图中导线断开，小磁针N极将指向地磁的北极

4. 现代武器中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快，命中率高等特点，其原理是利用磁场对通电导体的作用．如图中与此工作原理相同的是( )

5. 在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图所示是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2( )

A．都是红灯B．都是绿灯C．分别是红灯、绿灯D．分别是绿灯、红灯

6．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是( )

A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动

B．用电磁铁吸引大头针的数目显示它的磁性强弱

C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系

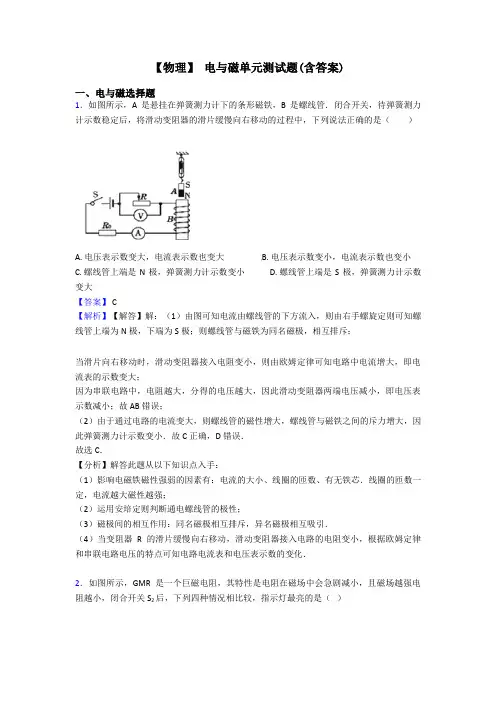

【物理】《电与磁》单元测试题(含答案)

一、电与磁选择题

1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是

A. c端是S极，a是电源的正极

B. c端是N极，a是电源的负极

C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大

D. 若将电源正负极接线的位置对调，弹簧测力计示数增大

【答案】B

【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；

B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；

C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；

D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．

故选B

【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．

①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．

②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．

③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．

第二十章电与磁

一、单选题

1.假如磁体的磁性消失了，以下情景可能发生的是()

A．电灯不能正常发光

B．轮船上的罗盘将失去作用

C．门吸仍然起作用

D．电磁起重机可以吸起比原来更多的钢铁

2.如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，灵敏电流计(量程很小的电流表)的指针会向右摆动．则下列说法中正确的是()

A．条形磁体相当于“电源”

B．若将磁铁拔出来，则灵敏电流计的指针将不会摆动

C．上述过程中是把电能转化为机械能

D．上述过程中的原理是电磁感应

3.新式的动圈式话筒具有具有噪声低，频响范围宽，指向性好及保真高等优点．动圈式话筒膜片与线圈固定在一起，线圈套在磁铁上，当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈一起振动，于是线圈中产生了随声音变化的电流，下列四个演示实验中原理与动圈式话筒相同的是()

A．

B．

C．

D．

4.下面说法中错误的是()

A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用

C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性

5.对于交流电，下列说法中正确的是()

A．线圈转动一周，电流方向改变一次，大小改变两次B．线圈转动一周，电流方向改变两次，大小改变两次C．线圈转动一周，电流方向改变两次，大小随时间改变D．线圈转动一周，电流方向改变四次，大小随时间改变6.下列装置中，没有用到电磁铁的是()

A．电磁起重机

B．电磁继电器

C．电铃

D．电热毯

7.对于如图所示的实验，下列说法正确的是()

A．这是法拉第的电磁感应实验

电与磁-单元测试题

一、选择题

1．下列哪组物体都能被磁铁吸引（）

A.铝片钢尺木片

B.钢珠铁钉镍币

C.铜丝塑料玻璃

D. 磁铁水蜡块

2．若将条形磁铁两极中的N极切掉一要，则剩下这部分（）

Ａ．只有S极Ｂ．仍然有S、N两极

Ｃ.变成了N极 D.有可能是S极，也有可能是N极

3．磁性材料已经在现代生活和科学技术中广泛使用，下列元件中没有应用磁性材料的是（）

A．录音带 B．存储软盘 C．VCD光盘 D．录像带

4．如图所示，电磁铁A、薄铁片B与秤盘支架组成的装置悬

挂于弹簧测力计C的下面，当电磁铁A通电后，铁片B突然

吸引到如图乙所示的位置，此时轻绳绷紧，稳定后弹簧测力

计C的示数将（）

A．增大 B．减小

Ｃ．不变Ｄ．无法确定

5．螺线管附近放了两只小磁针，闭合开关后，甲、乙两只磁针

静止时在图中所示的位置，则它们的N极分别是（）

A．a端与d端 B．b端与c端

C．b端与d端 D．c端与a端

6. 如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，当电磁铁电路中滑动变阻器滑片向右移动时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是( )

A．方向向左，逐渐增大

B．方向向右，逐渐增大

C．方向向左，逐渐减小

D．方向向右，逐渐减小

7．小红用模型直流电动机做了一个小电风扇，通电后她发现风扇向后吹风，下

面哪个方法可以使风扇向前吹风（）

A.增大通过线圈的电流

B.换用电压更高的直流电源

C. 增强磁场

D. 将电源两极对调一下

二、填空题

8．书中记载秦朝的阿房宫“以磁石为门”、“朝者有隐甲怀刃，入门而胁止”，这是利用的性质来防卫刺客的。

第二十章电与磁单元测试

姓名：班级：学号：成绩：

一、选择题。（每题3分，共30分）

1、如图所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有（）

A．磁性B．导电性C．弹性D．绝缘性

2、甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示．那么（）

A．甲、乙都是N极B．甲、乙都是S极

C．甲是S极，乙是N极D．甲是N极，乙是S极

3、关于磁体、磁场和磁感线，以下说法中正确的是（）

A．铜、铁和铝都能够被磁体所吸引B．磁感线是磁场中真实存在的曲线

C．磁体之间的相互作用都是通过磁场发生的D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向

4、许多物理学家在科学发展的历程中都做出了杰出的贡献，其中首先发现电流磁效应的是（）

A．法拉第B．奥斯特C．安培D．焦耳

5、下列通电螺线管周围的小磁针北极的标注方向正确的是（）

A．B．C．D．

6、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）

A．a端是电磁线管的N极，c端是电源正极B．b端是电磁线管的N极，d端是电源负极C．a端是电磁线管的N极，d端是电源正极D．b端是电磁线管的N极，c端是电源负极7、如图所示，闭合开关S，滑片P向左移动，则螺线管（）

A．左端为S极，磁性增强B．左端为S极，磁性减弱

C．左端为N极，磁性减弱D．左端为N极，磁性增强

8、如图所示的四幅图中能说明发电机工作原理的是（）

A．B．C．D．

9、如图所示，用来研究电动机工作原理的是（）

A．B．C．D．

10、如图所示，a表示垂直于纸面的一根导体，是闭合电路的一部分．它在磁场中沿图示的方向运动时，不会产生感应电流的是（）

人教版九年级全册第二十章《电与磁》单元测试题

第二十章单元测试题

一、选择题

1、如图所示，利用了磁场对电流作用的设备是（）

2、下列说法中，错误的是〔〕

A.电磁铁是利用电流的磁效应来工作的

B.奥斯特实验说明了通电导体周围有磁场

C.发电机是利用通电线圈在磁场中受力转动的原理制成的

D.电动机是把电能转化为机械能的装置

3、小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是

4、关于电与磁实验的装置图，其中用来研究磁场对电流有力的作用的是

5、如图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端一到B 端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的〔〕

6、下列说法错误的是：

A. 把小磁针静止时N极所指的方向规定为该点磁场方向

B. 电流的磁场方向与电流方向有关

C. 感应电流方向与导体运动方向和磁感线方向有关

D. 通电导体在磁场中受力方向与电流方向和导体运动方向有关

7、下列关于电磁现象的说法中正确的是

A．电磁铁的磁性强弱只与线圈的匝数有关

B．扬声器与话筒都是把声信号转变为电信号的装置

C．感应电流的方向只与导体切割磁感线的方向有关

D．电动机是把电能转化为机械能的机器

8、（10年安徽蚌埠二中）如图所示，M、N两个线圈套在一根

光滑绝缘杆ab上，

它们受力时都能自由移动。当闭合电键K后，M、N两线圈将

A．互相靠拢 B．互相离开

C．静止不动 D．先靠拢后分开

9、下列说法正确的是

A．电磁铁的磁性强弱与电流方向、电流大小和匝数都有关

B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的

第一章电与磁综合检测

(时间：90分钟；满分：100分)

一、单项选择题(本题共8小题；每小题4分；共32分．在每小题给出的四个选项中；只有一个选项正确．)

1．磁场中任意一点的磁场方向规定；小磁针在磁场中( )

A．受磁场力的方向B．北极受磁场力的方向

C．南极受磁场力的方向 D．受磁场力作用转动的方向

2．两个点电荷相距r时；相互作用力为F；则( )

A．电荷量不变距离加倍时；作用力变为F/2

B．其中一个电荷的电荷量和两电荷间距都减半时；作用力变为2F

C．每个电荷的电荷量和两电荷间距都减半时；作用力为4F

D．一个电荷的电荷量和两电荷间距都增加相同倍数时；作用力不变

3．关于电场线的以下说法中；正确的是( )

A．电场线上每一点的切线方向都跟电荷在该点的受力方向相同

B．沿电场线的方向；电场强越来越小

C．电场线越密的地方同一试探电荷受到的电场力就越大

D．顺着电场线移动电荷；电荷受到的电场力大小一定不变

4．关于磁场、磁感线；下列说法正确的是( )

A．磁场并不是真实存在的；而是人们假想出来的

B．磁铁周围磁感线的形状；与铁屑在它周围排列的形状相同；说明磁场呈线条形状；磁感线是磁场的客观反映]

C．磁感线可以用来表示磁场的强弱和方向

D．磁感线类似电场线；它总是从磁体的N极出发；到S极终止]

5．电场中有一点P；下列说法中正确的是( )

A．若放在P点的点电荷量减半；则P点的场强减半

B．若P点没有放入电荷；则P点的场强为零

C．P点的场强越大；则同一电荷在P点受的电场力就越大

D．P点的场强方向为放入该点的点电荷受力的方向

《电与磁》单元测试题(含答案)

一、电与磁选择题

1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）

A. B. C. D.

【答案】B

【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；

只有B没有切割磁感线，所以不会产生感应电流；

故选B．

【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．

2．下列作图中，错误的是（）

A. 动力F1的力臂

B. 静止物体的受力分析

C. 平面镜成像

D. 磁体的磁场

【答案】 A

【解析】【解答】解：

A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．

B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；

C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；

D、在磁体外部，磁感线从N极出，回到S极，故D正确．

故选A．

【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．

3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）

电与磁单元测试题

一、选择题

1、如图所示，通电螺线管周围的小磁针静止时，小磁针N 极指向不正确的是（ ） A ．a B.b C ．c D ．d

2、关于磁场和磁感线，下列说法中正确的是（ ）

A.磁感线是磁场中实际存在的曲线

B.指南针指南北是因为地球周围存在磁场

C.条形磁铁周围的磁感线是从南极出发指向北极的

D. 磁感线只能用来描述磁场的方向 3、如图所示的三个钢块，正确的判断是：（ ）

A ．都是磁体

B ．只有两个磁性

C 可能都是磁体，也可能只有两个磁性

D ．都不是磁体. 4、如图2所示，当开关S 闭合后，滑动变阻器的滑片向左移动时，下列说法正确的是（ ） A ．螺线管磁性减弱，弹簧变长 B ．螺线管磁性减弱，弹簧变短 C ．螺线管磁性增强，弹簧变长 D ．螺线管磁性增强，弹簧变短

5、如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。则可以判断图中A 、B 、C 、D 四个磁极依次是（ ）

A 、N 、S 、N 、N

B 、S 、N 、S 、S

C 、S 、S 、N 、S

D 、N 、N 、S 、N

6、如图2所示，A 是悬挂在弹簧下的铁块，B 是螺线管的铁芯，S 是转换开关（S 接1时连入电路的线圈匝数多，S 接2时连入电路的线圈匝数少）,P 是滑动变阻器的滑片。要使弹簧的长度变长，可采

取的办法是（ ）

A.不改变滑片P 的位置，S 由1改接到2

B. S 接1不变，将滑片P 向右滑

C. S 接1不变，将滑片P 向左滑

D. S 接1不变，滑片P 的位置不变，将铁芯B 抽出 7、图所示为一种温度自动报警电器的原理图，在水银温度计的顶端封入一段金属丝，以下正确是（ ） A ．温度升高至74℃时，L 1亮灯报警; B ．温度升高至74℃时，L 2亮灯报警 C ．温度升高至78℃时，L 1亮灯报警; D ．温度升高至78℃时，L 2亮灯报警 8、若改变通电导线在磁场中受力的方向，可采取的办法:（ ）
