电流互感器简单易懂的原理讲解

电流互感器的作用原理

电流互感器是一种电气设备，用于测量电流，通常在高电流电路中将大电流转化为小电流以供测量或保护设备使用。其主要作用是将高电流变压器到适宜的测量范围，以便进行监测、测量和保护。以下是电流互感器的基本作用原理：

1.互感原理：电流互感器的基本原理是基于电磁感应的互感原理。根据法拉第电磁感应定律，当一条导体中的电流变化时，会在附近的另一条导体中引起电动势的变化。电流互感器利用这一原理将主导体（高电流电路）和次级导体（测量电路）通过磁耦合进行连接。

2.线圈结构：电流互感器通常包含一个主线圈，被连接在被测量电流所通过的主导体上。此外，还有一个次级线圈，被连接在次级电路上，通常是通过一个测量设备（（如电流表或保护继电器）。

3.变压器作用：主线圈和次级线圈之间的磁耦合效应类似于变压器。当主导体中的电流变化时，主线圈中会产生磁场。由于次级线圈与主线圈磁耦合，次级线圈中就会感应出一个电动势，从而在次级电路中形成一个与主导体电流成比例的小电流。

4.变比：电流互感器的性能通常由一个变比（（turnsratio）来描述，表示主线圈中电流和次级线圈中电流的比例。变比决定了电流互感器输出的电流与实际电流之间的关系。

5.准确性和精度：电流互感器的准确性和精度对于测量和保护应用至关重要。因此，电流互感器的设计和制造需要考虑到线圈的匝数、磁芯材料、线圈绝缘和其他因素，以确保输出电流与实际电流之间的准确对应。

电流互感器的主要作用是将高电流电路中的电流转化为适宜的测量范围，以便进行电流的监测、测量和保护。这在电力系统中广泛应用，包括电流测量、保护设备、电能计量等方面。

电流互感器的原理和应用介绍

电流互感器（Current Transformer，缩写为CT）是一种常用的电力测量仪表，

用于测量和监测电力系统中的电流。它的原理是通过电磁感应现象将大电流变换为小电流，从而方便测量和保护电力系统。

电流互感器的工作原理是基于法拉第电磁感应定律。当通过主绕组的电流变化时，会在次级绕组中产生电动势，进而产生次级电流。电流互感器的主绕组通常由导线或导体制成，由电力系统中的电流所通过。次级绕组则与测量仪表相连接，输出与主绕组电流成比例的次级电流。

电流互感器主要包括铁芯和绕组两部分。铁芯的作用是增强磁路，提高磁感应

强度，以确保电流互感器的测量精度和线性度。绕组则是通过电流互感器的主绕组和次级绕组来实现电流的变换。主绕组的匝数较多，一般为电力系统中的高电流线路，次级绕组的匝数比较少，一般为测量仪表的输入端。次级绕组的匝数与主绕组的比例关系决定了电流互感器的变比。

电流互感器具有广泛的应用领域。其主要用途之一是电力系统中的电流测量。

在低电流测量领域，电流互感器比直接连接测量仪表更为安全和方便。同时，电流互感器也能够保护电力系统的设备和人员，当电流超过预设的阈值时，可以触发保护装置进行断电操作。

电流互感器还可用于电能计量。在工业和商业用电中，电能计量是非常重要的，它影响到能源消费、费用计算以及电力负荷管理。电流互感器可以将高电流线路转换为低电流，使得电能计量仪表能够进行准确的测量。

此外，电流互感器也常用于电力负荷监测和电力系统的故障检测。通过安装电

流互感器在电力系统中的关键部位，可以实时监测电流的波动和电力负荷的变化，为电力系统的运维和管理提供关键数据。同时，电流互感器也可用于故障检测，当电流异常或超载时，其次级绕组输出的电流信号会触发保护装置进行相应的处理。

电流互感器的作用和原理

电流互感器是测量高电流的一种电器元件，其作用是将高电流转换为与之成比例的低电流，方便进行测量和监控。其原理是基于电磁感应定律，通过在电流互感器的磁芯中产生磁场，使被测电流的变化产生反应并转换为次级线圈中的电压。具体原理如下：

1. 线圈：电流互感器内部有一个主线圈和一个次级线圈。主线圈绕在铁芯上，被测电流通过主线圈，形成主磁场。

2. 磁芯：电流互感器的铁芯是由磁导率高的材料制成，如铁、硅钢等。铁芯起到增强和引导磁场的作用，使其能够有效地感应次级线圈中的电压。

3. 次级线圈：主磁场的变化会在磁芯中感应出次级电流，次级电流在次级线圈中产生电压。次级线圈通常是由细导线绕成，绕制成比主线圈匝数更多的线圈，以增加电压的变化比例。

4. 变比：电流互感器的变比是次级线圈匝数与主线圈匝数的比值。通过适当选择匝数比，可以实现将高电流转换成相对较低的电压量，方便进行测量和监控。

综上所述，电流互感器通过电磁感应定律将高电流转化为低电流，并利用变比使测量更加方便和准确。它广泛应用于电能计量、电力系统保护、电力负荷管理等领域。

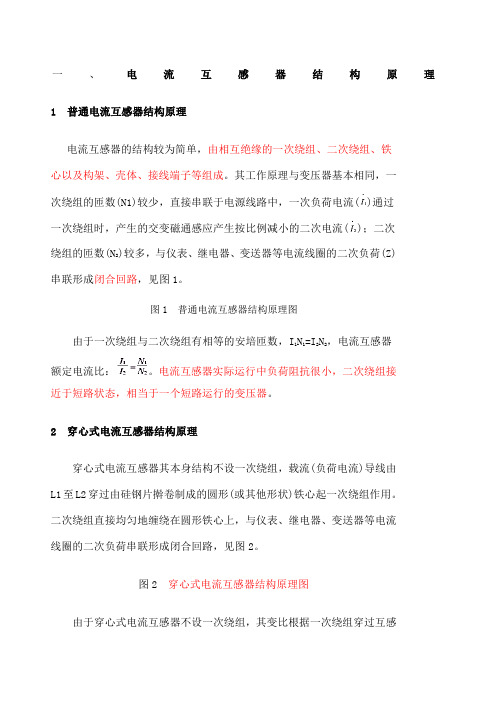

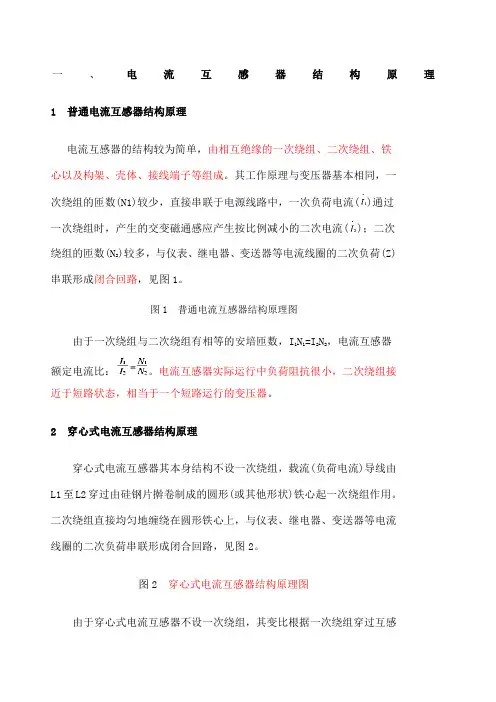

一、电流互感器结构原理

1 普通电流互感器结构原理

电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直

接串联于电源线路中，一次负荷电流()通过一次绕组时，产生的交变磁通感应产生按

比例减小的二次电流()；二次绕组的匝数(N

2

)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，见图1。

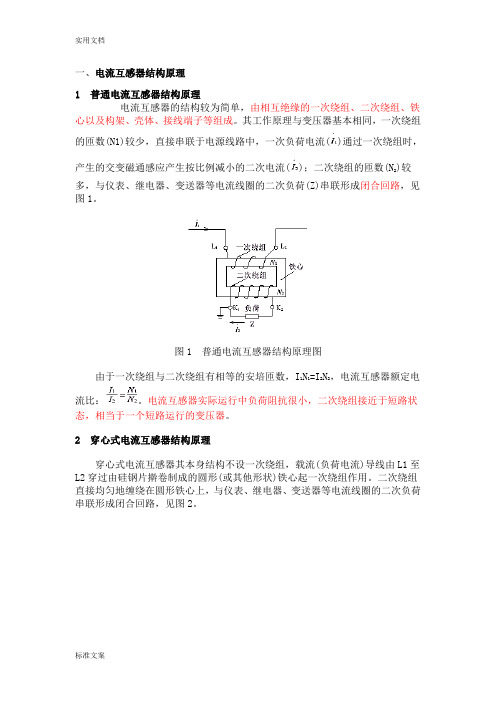

图1 普通电流互感器结构原理图

由于一次绕组与二次绕组有相等的安培匝数，I

1N

1

=I

2

N

2

，电流互感器额定电流比：

。电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

2 穿心式电流互感器结构原理

穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图2。

图2 穿心式电流互感器结构原理图

由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：。

式中I1——穿心一匝时一次额定电流；

n——穿心匝数。

3特殊型号电流互感器

3.1 多抽头电流互感器。这种型号的电流互感器，一次绕组不变，

在绕制二次绕组时，增加几个抽头，以获得多个不同变比。它具有一

个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图3。

电流互感器原理

一，电流互感器基本原理：

电流互感器(Current Transformer)简称CT ，利用电磁感应，能将一次回路的大电流成正比的变换为二次小电流以供给测量仪器仪表。

1， 电磁单元

先看一个简单的环路，在一半径为r 的线圈内通上电流I ，如下图：

根据安培环路定律，电流通过螺旋管所产生的磁感应强度为：

即：B ·2πr=μ0IN ， (μ0为真空磁导率) 也即：r IN

u B π20=

由此可见：磁感应强度的强弱，和电流、线圈匝数成正比，和线圈半径成反比。 此时的磁通量为S B ⋅=ϕ

线圈两端感应电势为：

r SI

uN I r uNS N NBS E ⋅===ππ222

2， 理想电流互感器

而对于电流互感器，其基本电路如下：

电流互感器

对于一次侧回路，一次侧磁感应强度为： I

r

N I u B p p π2= 对时间取导数，即可看到磁感应强度的变化速度与电流的变化速度成正比。

dt

dI r uN dt r N I u d dt dB p p p p ππ2/)2(== 此时一次侧线圈上的的感应电势为：

()r SI N u BS N e p p p π212

===

磁感应强度的变化会在二次侧回路感应出相应的感生电动势e2，此电动势所产的磁感应强度方向总是与一次侧所电流所产生的磁感应强度方向相反，相互抵消：

()r SI N u BS N e S S S π222

== 对于理想互感器，没有任何损耗，也没有内阻和负载电阻的情况下，由能量守恒定律可知，两边功率相等，即：

S P I e I e ⋅=⋅21

电流互感器的作用及原理

电流互感器（Current Transformer，简称CT）是一种用来将高

电流变为可以方便测量和保护的小电流的装置，主要用于电力系统中的电流测量、保护和控制等应用。其主要作用有以下几个方面：

1. 电流测量：电流互感器可以将高电流变为相对较小的次级电流，使得电流可以通过电流表、计算机监测系统等装置进行测量和监测，方便实时获得电流的数值。

2. 绝缘保护：电流互感器在高电流电路中起到隔离的作用，可以将高压电路与低压电路相隔离，保护操作人员和设备的安全。

3. 过流保护：电流互感器可用于电力系统中的过流保护，当电流超过额定值时，电流互感器会产生电流信号，触发保护装置进行对相应设备或线路的断电保护。

4. 故障检测：电流互感器用于电力系统中的故障检测，当发生短路或其他故障时，电流互感器可感应到异常电流信号，触发保护装置进行处理。

电流互感器的工作原理如下：

电流互感器是基于电磁感应原理工作的。电流互感器主要由铁芯和绕组构成。高电流通过电流互感器的一侧线圈（一次侧），铁芯产生强磁场。磁场的变化穿过另一侧线圈（二次侧），在二次侧感应出相应的次级电流，在二次侧线圈中可以通过电流

表等装置进行测量和监测。

电流互感器通常具有多个一次侧线圈和二次侧线圈，可以根据需要选择合适的线圈进行连接和使用。根据电流互感器的类型和设计，可以实现不同的变比，从而适应不同的电流测量和保护需求。

一、电流互感器结构原理

1 普通电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数(N1）较少，直接串联于电源线路中,一次负荷电

流(）通过一次绕组时,产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数（N

2

)较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z)串联形成闭合回路，见图1。

图１普通电流互感器结构原理图

由于一次绕组与二次绕组有相等的安培匝数,I

1Ｎ

1

=I

2

N

2

,电流互感器额定电流

比:.电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

2 穿心式电流互感器结构原理

穿心式电流互感器其本身结构不设一次绕组,载流（负荷电流）导线由Ｌ1至L2穿过由硅钢片擀卷制成的圆形(或其他形状）铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上,与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路,见图２。

图2 穿心式电流互感器结构原理图

由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多,变比越小；反之,穿心匝数越少,变比越大，额定

电流比：。

式中I1——穿心一匝时一次额定电流； n-－穿心匝数.

3 特殊型号电流互感器

３。1 多抽头电流互感器。这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头,以获得多个不同变比。它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出,接在接线端子座上,每个抽头设置各自的接线端子,这样就形成了多个变比，见图3.

电流互感器的原理

电流互感器是一种用于测量负载电流的装置，它基于电磁感应原理工作。其工作原理如下：

1. 线圈：电流互感器通常由一个或多个线圈组成，其中一个线圈称为一次线圈，负责通过被测电流；另一个线圈称为二次线圈，用于产生与一次线圈电流成比例的信号。

2. 电流感应：当被测电流通过一次线圈时，会在其周围产生磁场。由于二次线圈与一次线圈绕制在同一磁芯上，所以二次线圈中也会感应出电动势。

3. 变压器原理：由于一次线圈和二次线圈的匝数不同，所以二次线圈中感应出的电动势较一次线圈的电动势小。这种变压器原理确保了二次线圈中的电流与一次线圈中的电流成比例。

4. 输出信号：二次线圈中感应出的电流可以通过增加或减少线圈的匝数来调整，从而得到所需的测量范围。这一电流信号可以通过连接到测量仪表或其他设备来实现实时监测和记录。

总之，电流互感器利用电磁感应原理将被测电流转换为二次线圈中的电流信号，以便进行测量和监测。通过调整线圈的匝数，可以实现不同范围的精确测量。

电流互感器的工作原理

互感器作为一种常见的电气测量仪器，在现代的电力系统中起着非常重要的作用。其中，电流互感器是一种用于测量电流的互感器。本文将详细介绍电流互感器的工作原理。

一、引言

电流互感器是一种用于测量高电流的互感器，广泛应用于电力系统中。通过电流互感器可以将高电流转换为较低的电流，以便于测量和保护装置的使用。

二、工作原理

电流互感器利用了电流的互感现象来实现电流的测量。当通过互感器的一侧通入高电流时，互感器的另一侧就会感应出较低的电流。这种转换是通过互感线圈和磁芯来实现的。

1. 互感线圈

电流互感器主要由两个互感线圈组成，分别称为一次线圈和二次线圈。一次线圈通入高电流，而二次线圈感应出较低的电流。两个线圈通过互感耦合实现能量的传输和转换。

2. 磁芯

电流互感器的磁芯是起到增强磁场的作用。通常使用软磁材料制成的磁芯，如铁、镍等。磁芯的存在可以使互感器的灵敏度提高，并减小磁场的漏磁。

3. 工作过程

当通过互感器的一次线圈通入高电流时，由于磁感应强度的变化，

磁场会穿过磁芯传播到二次线圈中。根据互感现象，二次线圈中感应

出的电流与一次线圈中的电流成正比，但电流值较小。

三、应用领域

电流互感器广泛应用于电力系统中，其工作原理和特点使其在以下

领域有着重要的用途。

1. 电能计量

电流互感器作为电能计量的重要组成部分，用于测量电力系统中的

电流大小。通过互感器转换后的较小电流可以被传感器进一步处理和

测量，用于计量和结算电能使用。

2. 保护装置

在电力系统中，电流互感器还用于保护装置的工作。通过测量电流

互感器输出的电流，可以判断电力系统中的过载、短路等故障情况，

电流互感器工作原理

电流互感器通过电流互感作用实现对电流的测量。其工作原理如下：

1. 互感作用：电流互感器由一个主绕组和一个副绕组组成。主绕组是由被测电流通过的线圈，副绕组则是输出的测量回路。当主绕组中有交流电流流过时，会在副绕组中诱导出感应电动势。

2. 感应电动势：根据法拉第电磁感应定律，当主绕组中的电流变化时，副绕组中会产生感应电动势。这个感应电动势的大小与主绕组中的电流变化速率有关。

3. 信号处理：感应电动势需要经过一系列的信号处理，包括放大、滤波和线性化等步骤，以得到精确的测量结果。这些处理可以通过电子电路实现，将感应电动势转换为标准的测量信号。

4. 输出测量：经过信号处理后的输出信号，可以连接到测量设备或控制系统中，用于读取和处理电流的测量值。输出信号的幅度和相位与主绕组中的电流成正比，因此可以通过测量输出信号来获得准确的电流数值。

总之，电流互感器通过主副绕组之间的互感作用，将被测电流转换为感应电动势，并经过信号处理后输出，以实现电流的精确测量。

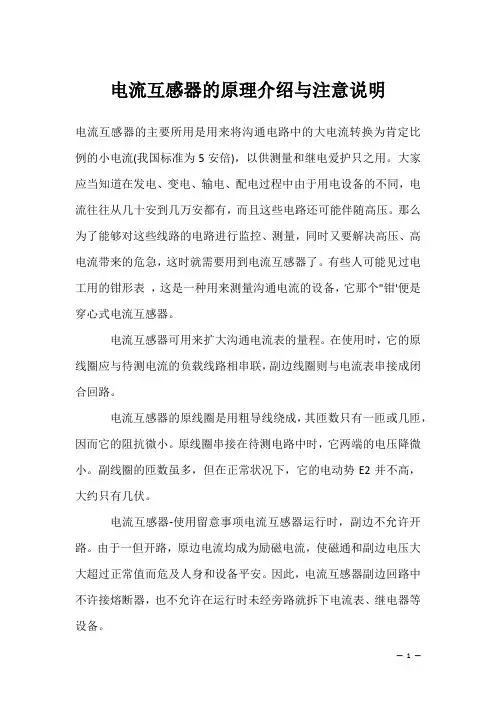

电流互感器的工作原理及特性

一、工作原理

电流互感器的工作原理与一般变压器相像。如图中，当一次侧流过电流I1时，在铁芯中产生交变磁通，此磁通穿过二次绕组，产生电动势，在二次回路中产生电流I2。电流互感器的一、二次额定电流之比，称为额定电流比，用Ki表示。依据磁动势平衡原理，忽视励磁电流时，可以认为：

Ki=IN1/IN2≈N2/N1=KN

式中，IN1、IN2为一、二次绕组的额定电流；N1、N2为一、二次绕组匝数；KN为匝数比。可见，由测量出的二次电流I2乘以额定电流比Ki即可测得一次实际电流I1。

二、特性

与一般变压器相比，电流互感器有如下特点：

1、一次电流的大小打算于一次负载电流，与二次电流大小无关。

2、正常运行时，由于二次绕组的负载是测量仪表和继电器的电流线圈，阻抗很小，二次绕组近似于短路工作状态。

3、运行中的电流互感器二次回路不允许开路，否则会在开路的两端产生高电压危及人生平安，或使电流互感器发热损坏。所以，二次侧不允许安装熔断器，且二次连接导线应采纳截面积不小于2.5平方毫米的铜芯截面。运行中当需要检修、校验二次仪表时，必需先将电流互感器的二次绕组或回路短接，再进行拆卸操作。

电流互感器工作原理

电流互感器是一种用于测量电流的电气设备。其工作原理是基于法拉第电磁感应定律。当通过互感器的一侧通过电流时，产生的磁场会穿过互感器的另一侧，从而诱导出一定的电压。这个诱导电压与通过互感器的电流成正比。

具体来说，电流互感器由一个主线圈和一个次级线圈组成。主线圈通常由一个导线环或线圈组成，而次级线圈则包裹在主线圈的周围。当电流通过主线圈时，会在周围形成一个磁场，该磁场的强度与电流的大小成正比。

次级线圈通过磁场的耦合作用，感应出一个次级电流。次级电流的大小与主线圈中的电流成正比。然后，通过测量次级电流的大小，我们可以计算出主线圈中的电流值。

为了减小对电路的影响，电流互感器通常采用绝缘材料将主线圈和次级线圈隔开。此外，互感器通常具有多个次级线圈，以便在不同的电流范围内提供更广泛的测量。

总的来说，电流互感器利用磁场的耦合作用，将通过主线圈的电流转换为次级线圈中的感应电流，从而实现电流的测量。

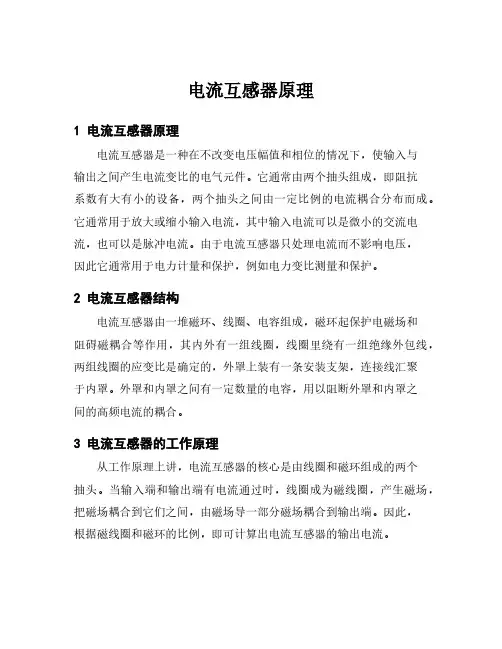

电流互感器原理

1 电流互感器原理

电流互感器是一种在不改变电压幅值和相位的情况下，使输入与

输出之间产生电流变比的电气元件。它通常由两个抽头组成，即阻抗

系数有大有小的设备，两个抽头之间由一定比例的电流耦合分布而成。它通常用于放大或缩小输入电流，其中输入电流可以是微小的交流电流，也可以是脉冲电流。由于电流互感器只处理电流而不影响电压，

因此它通常用于电力计量和保护，例如电力变比测量和保护。

2 电流互感器结构

电流互感器由一堆磁环、线圈、电容组成，磁环起保护电磁场和

阻碍磁耦合等作用，其内外有一组线圈，线圈里绕有一组绝缘外包线，两组线圈的应变比是确定的，外罩上装有一条安装支架，连接线汇聚

于内罩。外罩和内罩之间有一定数量的电容，用以阻断外罩和内罩之

间的高频电流的耦合。

3 电流互感器的工作原理

从工作原理上讲，电流互感器的核心是由线圈和磁环组成的两个

抽头。当输入端和输出端有电流通过时，线圈成为磁线圈，产生磁场，把磁场耦合到它们之间，由磁场导一部分磁场耦合到输出端。因此，

根据磁线圈和磁环的比例，即可计算出电流互感器的输出电流。

4 电流互感器的应用范围

电流互感器的输出电流可以与到更高的电力系统中，而不影响系

统的电压、频率和相位，因此电流互感器可用于电能计量，功率复位，功率放大，短路保护等应用中。由于电流互感器产生的输出电流可以

与输入端的电流亦或其它的电流叠加，因此它可用于检测电流的变化，例如检测短路电流。

5 电流互感器的优缺点

电流互感器具有结构简单，相位误差小，重复性好，紊乱稳定性高，负载参数对输出响应影响小等优点。但它具有抗电磁干扰性能较差，受温度影响较大，受湿度影响较大以及安装复杂等缺点。

电流互感器工作原理

电流互感器是一种用来测量、检测电流的传感器。它主要通过电磁感应原理来实现对电流的测量。其工作原理可概括为以下几个步骤：

1. 电流传导：电流互感器首先将待测电流引入传感器内部的一组线圈（称为一次线圈），通过这组线圈使电流在传感器内部流过。

2. 磁场感应：当通过一次线圈的电流发生变化时，根据安培环流定理，会在其周围产生一个磁场。这个磁场的强度与电流的变化速度成正比。

3. 二次线圈感应：在电流互感器的另一组线圈（称为二次线圈）中，通过一次线圈所产生的磁场会引起二次线圈内感应电动势。

4. 信号放大：二次线圈中感应出的电动势经过放大器进行放大处理，以便能够得到可读取和处理的电流测量信号。

5. 输出信号：放大后的信号作为电流互感器的输出信号，通常通过电流互感器的输出端口输出，供后续的测量、控制或监测系统使用。

总的来说，电流互感器通过一次线圈将待测电流引入，并通过磁场感应原理将其转化为二次线圈内的感应电动势，最终输出成为可读取和处理的电流测量信号。这种工作原理使得电流互

感器具有了测量电流非接触、高精度、低压降的特点，广泛应用于电力系统、工业设备等领域。

电流互感器的原理

电流互感器是一种用于检测和测量电流的传感器。它基于法拉第电磁感应原理，通过将感应线圈与电流进行耦合，将输入电流转换为可测量的电压信号。其工作原理如下：

1. 电流传导：当被测电流通过电流互感器的一侧导线时，会在感应线圈中产生磁场。

2. 磁场感应：导线中的电流通过感应线圈产生的磁场会穿过感应线圈的磁路。感应线圈中的匝数（绕组的圈数）决定了磁场的强度。

3. 电压输出：感应线圈的磁场变化会在另一侧的感应线圈中产生感应电势。这个感应电势可以通过检测线圈两端的电压来测量。

4. 信号放大：由于感应线圈产生的感应电势非常微弱，需要使用放大器将其放大到可测量的范围。

通过上述原理，电流互感器可以将高电流变换为低电压信号，从而方便地进行测量和监控。这种传感器通常用于变电站、电气设备和电力系统等领域，以提供准确的电流信息，并用于控制和保护电气系统的正常运行。
