UC的工作原理应用

2842芯片（我猜您可能是指UC2842或UC3842，因为2842并不是一个通用的芯片型号，而UC2842/UC3842是广泛使用的PWM控制器芯片）是一个高性能的固定频率电流模式控制器，专为离线和直流到直流变换器应用而设计。

下面是UC2842/UC3842芯片的基本工作原理：
启动和工作电压：UC2842/UC3842芯片需要一个启动电压来开始工作。

一旦芯片开始工作，它将通过内部的电压调节器来维持其工作电压。

振荡器：芯片内部有一个精确的振荡器，用于产生固定频率的脉冲。

这个频率通常是可调的，可以通过外部电阻和电容来调整。

电流检测：UC2842/UC3842芯片具有一个电流检测输入，用于监视开关管的电流。

当电流超过设定的限制时，芯片将关闭输出脉冲，以保护开关管和电源。

误差放大器：芯片内部有一个误差放大器，用于比较反馈电压和参考电压。

根据这两个电压之间的差异，误差放大器将调整PWM脉冲的宽度，以控制输出电压。

PWM比较器和输出驱动器：PWM比较器将电流检测信号与误差放大器的输出进行比较。

根据比较结果，输出驱动器将产生高或低的输出信号，以控制开关管的导通和关断。

欠压锁定和过温保护：UC2842/UC3842芯片还具有欠压锁定和过温保护功能。

当芯片的供电电压过低或芯片温度过高时，这些保护功能将关闭输出脉冲，以防止芯片和电源损坏。

总的来说，UC2842/UC3842芯片通过控制PWM脉冲的宽度和频率来调节输出电压和电流。

它使用电流模式控制方法，具有快速响应和良好的稳定性。

此外，它还具有多种保护功能，以确保电源和芯片的安全运行。

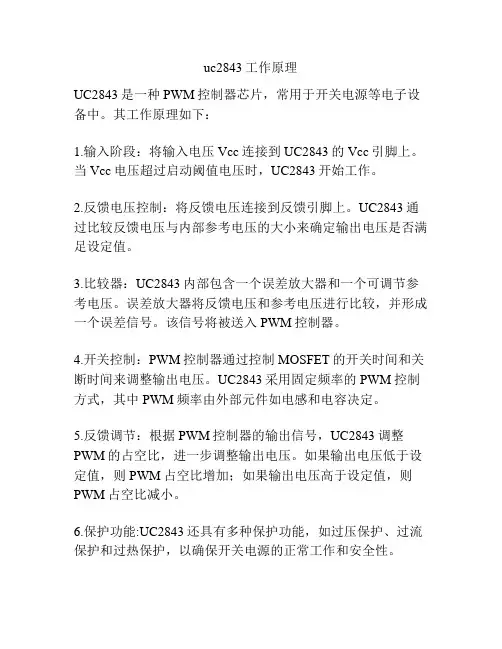

uc2843工作原理
UC2843是一种PWM控制器芯片，常用于开关电源等电子设备中。

其工作原理如下：
1.输入阶段：将输入电压Vcc连接到UC2843的Vcc引脚上。

当Vcc电压超过启动阈值电压时，UC2843开始工作。

2.反馈电压控制：将反馈电压连接到反馈引脚上。

UC2843通过比较反馈电压与内部参考电压的大小来确定输出电压是否满足设定值。

3.比较器：UC2843内部包含一个误差放大器和一个可调节参考电压。

误差放大器将反馈电压和参考电压进行比较，并形成一个误差信号。

该信号将被送入PWM控制器。

4.开关控制：PWM控制器通过控制MOSFET的开关时间和关断时间来调整输出电压。

UC2843采用固定频率的PWM控制方式，其中PWM频率由外部元件如电感和电容决定。

5.反馈调节：根据PWM控制器的输出信号，UC2843调整PWM的占空比，进一步调整输出电压。

如果输出电压低于设定值，则PWM占空比增加；如果输出电压高于设定值，则PWM占空比减小。

6.保护功能:UC2843还具有多种保护功能，如过压保护、过流保护和过热保护，以确保开关电源的正常工作和安全性。

总之，UC2843工作原理是通过反馈电压控制、误差放大器和PWM控制器来调整输出电压和保护电源，以实现稳定可靠的电源输出。

UC3854工作原理及应用功率因数校正控制器UC3854目前，PFC专用集成电路有很多品种，国外的一些半导体厂商如Motorola、Unitrode、SiliconGeneral、Siemens、MicroLinear都开发生产了PFC专用集成电路。

常见的有专用于升压变换型功率因数校正专用集成电路MC34261、TDA4814、TDA4815、TDA4816、TDA4817、UC3854、ML4819等。

各种产品的技术指标和性能有所不同，但其结构与功能模块基本相同。

本文将以Unitrode公司的功率因数校正专用集成电路UC3854的主要参数进行宏模型构建并对利用所建模型构成的功率因数校正电路进行仿真。

2UC3854的结构与主要特性图1UC3854的总体结构框图2.0 UC3854的工作原理UC3854是一种高功率因数校正集成控制电路芯片，其主要特点是:属于PWM升压电路，功率因数达到0.99，THD<5%，适用于任何的开关器件;采用通用的工作方式，无需开关;前馈线性调整;采用平均电路控制模式，噪声灵敏度低，启动电流小;恒频控制，1A图腾柱驱动。

2.1 UC3854的组成结构UC3854的总体结构如图1所示，主要包括以下几个功能模块:电压误差放大器，电流误差放大器，模拟乘/除法器，固定频率脉宽调制器，功率MOS管的门极驱动器，过流保护比较器，7.5V的基准电压以及软启动，输入电压前馈，输入电压嵌位等电路。

2.2UC3854的关键特性表1列出了UC3854各主要功能模块的关键特性。

参数测试条件典型值单位电压误差放大器Vsense偏置电流 ,25 nA 开环增益 100 dB 输出电压摆幅 0.8,5.8 V 短路电流 VAOut=0 ,20 mA电流误差放大器Isense偏置 ,120 nA 开环增益 110 dB 输出电压摆幅 0.5,16 V 短路电流 ,20 mA 增益带宽积 800 kHz乘法器最大输出电流,200 μA 增益因子 ,1.0振荡器RSET=8.2k 102 kHz 振荡频率 RSET=15k 55 kHz 斜坡幅度 5.5 V输出驱动输出高电压 200mAloadonGTDrv,VCC=15V 12.8 V 输出低电压200mAloadonGTDrv 1.0 V 表2UC3854管脚说明管脚管脚符管脚说明序号号接地端，器件内部电压均以此电压为基准 1 Gnd峰值限定端，其阈值电压为零伏:外接电阻R1与芯片外电流传感电阻负端相连，外接电阻R2与2 PK1MT 芯片基准电压9脚相连，使峰值电流比较器反向端电位补偿至零;电流误差放大器的输出端，对输入总线电流进行传感，并向脉宽调制器发送电流校正信号的宽带3 CAOut 运放输出电流传感信号接至电流放大器反向输入端，4脚电压应高于,0.5伏(因采用二极管对地保护);4 Isense 外接电阻R3(及RC低通滤波器)与电流检测电阻正端相连; 5 MultOut 乘法放大器的输出和电流误差放大器的正向输入端;外接电阻R4与电流检测电阻负端相连。

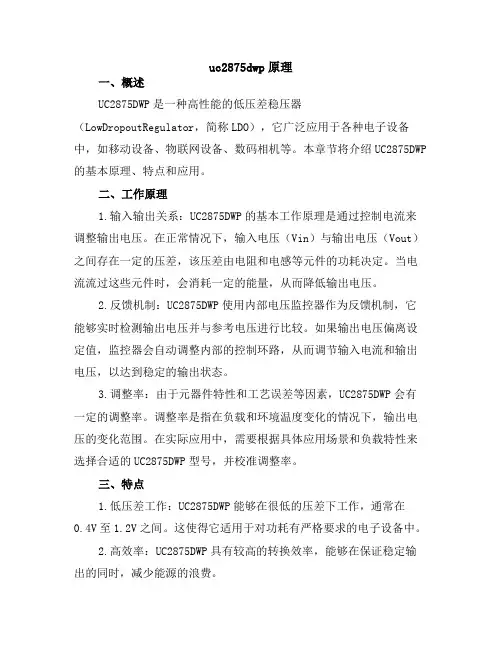

uc2875dwp原理一、概述UC2875DWP是一种高性能的低压差稳压器（LowDropoutRegulator，简称LDO），它广泛应用于各种电子设备中，如移动设备、物联网设备、数码相机等。

本章节将介绍UC2875DWP 的基本原理、特点和应用。

二、工作原理1.输入输出关系：UC2875DWP的基本工作原理是通过控制电流来调整输出电压。

在正常情况下，输入电压（Vin）与输出电压（Vout）之间存在一定的压差，该压差由电阻和电感等元件的功耗决定。

当电流流过这些元件时，会消耗一定的能量，从而降低输出电压。

2.反馈机制：UC2875DWP使用内部电压监控器作为反馈机制，它能够实时检测输出电压并与参考电压进行比较。

如果输出电压偏离设定值，监控器会自动调整内部的控制环路，从而调节输入电流和输出电压，以达到稳定的输出状态。

3.调整率：由于元器件特性和工艺误差等因素，UC2875DWP会有一定的调整率。

调整率是指在负载和环境温度变化的情况下，输出电压的变化范围。

在实际应用中，需要根据具体应用场景和负载特性来选择合适的UC2875DWP型号，并校准调整率。

三、特点1.低压差工作：UC2875DWP能够在很低的压差下工作，通常在0.4V至1.2V之间。

这使得它适用于对功耗有严格要求的电子设备中。

2.高效率：UC2875DWP具有较高的转换效率，能够在保证稳定输出的同时，减少能源的浪费。

3.内部集成：UC2875DWP内部集成了多种功能，如基准电压源、保护电路等，减少了外部元件的数量，简化了电路设计。

4.宽工作温度范围：UC2875DWP具有较宽的工作温度范围，可以在-40℃至+125℃的温度范围内正常工作。

四、应用UC2875DWP广泛应用于各种需要稳定电压输出的电子设备中，如移动设备、数码相机、物联网设备等。

在这些应用中，UC2875DWP可以提供稳定的电压输出，保证设备的正常运行，同时降低功耗和能源浪费。

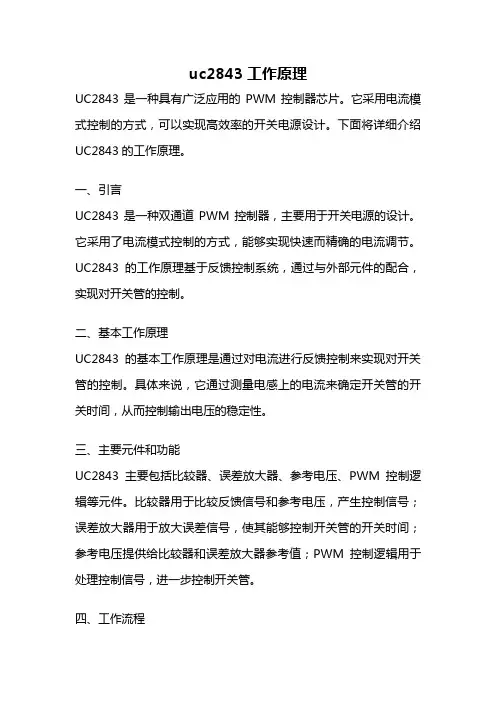

uc2843工作原理UC2843是一种具有广泛应用的PWM控制器芯片。

它采用电流模式控制的方式，可以实现高效率的开关电源设计。

下面将详细介绍UC2843的工作原理。

一、引言UC2843是一种双通道PWM控制器，主要用于开关电源的设计。

它采用了电流模式控制的方式，能够实现快速而精确的电流调节。

UC2843的工作原理基于反馈控制系统，通过与外部元件的配合，实现对开关管的控制。

二、基本工作原理UC2843的基本工作原理是通过对电流进行反馈控制来实现对开关管的控制。

具体来说，它通过测量电感上的电流来确定开关管的开关时间，从而控制输出电压的稳定性。

三、主要元件和功能UC2843主要包括比较器、误差放大器、参考电压、PWM控制逻辑等元件。

比较器用于比较反馈信号和参考电压，产生控制信号；误差放大器用于放大误差信号，使其能够控制开关管的开关时间；参考电压提供给比较器和误差放大器参考值；PWM控制逻辑用于处理控制信号，进一步控制开关管。

四、工作流程1. 初始状态：输入电压经过整流滤波后，通过开关管和变压器进行变换，并经过输出滤波电路得到稳定的输出电压。

同时，反馈电路将输出电压与参考电压进行比较，并将比较结果传递给比较器。

2. 比较器工作：比较器将反馈信号与参考电压进行比较，产生一个控制信号。

如果反馈信号小于参考电压，比较器输出高电平；反之，输出低电平。

3. 误差放大器工作：误差放大器将比较器输出的控制信号进行放大，得到一个误差信号。

该误差信号与参考电压相乘后，作为PWM控制逻辑的输入信号。

4. PWM控制逻辑工作：PWM控制逻辑根据误差信号的大小和变化趋势，控制开关管的开关时间。

当误差信号较大时，开关时间较长；当误差信号较小时，开关时间较短。

通过控制开关时间，可以实现对输出电压的稳定调节。

5. 反馈控制：开关管的开关时间控制输出电压的大小和稳定性。

输出电压经过反馈电路与参考电压进行比较，通过不断调整开关时间，使输出电压逐渐趋近于参考电压，从而实现稳定输出。

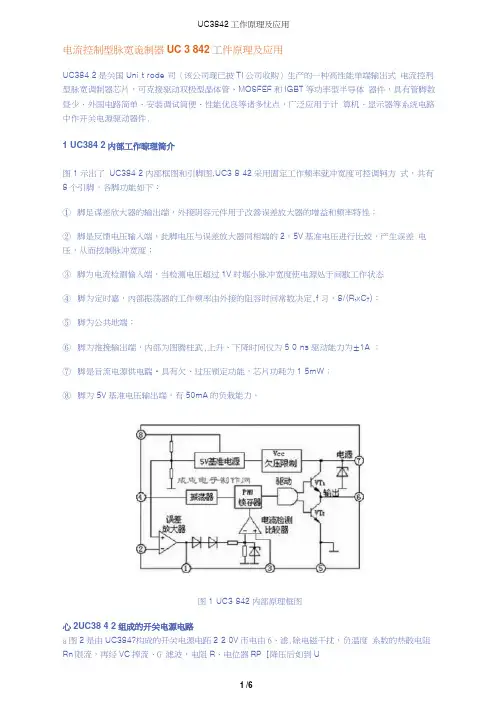

电流控制型脉宽诡制器UC 3 842工件原理及应用UC384 2是关国Uni t rode 司〈该公司现已披TI公司收购〉生产的一种高性能单端输出式电流控刑型脉宽调制器芯片，可克接驱动双极型晶体管、MOSFEF和IGBT等功率型半导体器件，具有管脚数昼少、外国电路简单、安装调试简便、性能优良等诸多忧点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件.1 UC384 2内部工作晾理简介图1示出了UC384 2内部框图和引脚图,UC3 8 42采用固定工作频率就冲宽度可控调轲方式，共有8个引脚，各脚功能如下：①脚足谋差欣大器的输出端，外接阴容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2。

5V基准电压进行比姣，产生误差电压，从而挖制脉冲宽度；③脚为电流检测愉入端，当检测电压超过1V时堀小脉冲宽度使电源处于间歇工作状态④脚为定时嘉，内部振荡器的工作频率由外接的阻容时间常数决定,f习，8/(R r xC T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱武,上升、下降时间仅为5 0 ns驱动能力为±1A ；⑦脚是旨流电源供电踹•具有欠、过压锁定功能，芯片功耗为1 5mW；⑧脚为5V基准电压输出端，有50mA的负栽能力。

图1 UC3 842内部原理框图心2UC38 4 2组成的开关电源电路a图2是由UC384?构成的开关电源电跖2 2 0V市电由6、滤.除电磁干扰，负温度系数的热散电阻Rn限流，再经VC搾流、G 滤波，电阻R、电位器RP［降压后如到UC3842的供电嘉（⑦脚），为UC3S42提供启动电压，屯路启动后变压器的付绕组③④的整 流滤液电压一方面为UC3842提供正常工作电圧，另一方面经R, R 分压切到误差放大器 的反相输入端②脚，为UC384 2提供负反馈电压，其规律足此脚电压越高驱动脈冲的占空比 越小,以此稳定谕出电压。

④脚和⑧脚外接的念、Cg 决定了振荡頻茕其振疡頻率的呈大值可 达5 OOKH z , R 5. G 用于改善増益和頻率特性。

uc2845内部工作原理
UC2845是一种脉冲宽度调制（PWM）控制器，通常用于开关电源的设计。

它是一款经典的固定频率PWM控制器，广泛应用于开关电源、逆变器和其他电源应用中。

以下是UC2845的内部工作原理的基本概述：
1. 反馈控制：UC2845内部包含一个误差放大器，用于比较输出电压与设定的参考电压。

通过反馈电路，误差放大器生成一个电压误差信号，该信号用于调整PWM的占空比，以稳定输出电压。

2. PWM控制： UC2845通过比较反馈电压和三角波信号来生成PWM信号。

三角波信号是通过内部的三角波发生器产生的。

比较器将反馈信号与三角波信号进行比较，产生一个脉冲宽度调制的信号，该信号控制开关管的导通时间。

3. 频率控制：UC2845通常是一个固定频率的PWM控制器，但其频率可以通过外部元件（如电阻和电容）进行调节。

通过控制这些外部元件，可以调整PWM控制器的工作频率。

4. 反馈保护：UC2845通常包含一些内部的保护功能，如过载保护和过压保护。

这些保护机制可以确保开关电源在异常情况下能够安全运行。

总体而言，UC2845通过比较反馈信号和三角波信号，通过PWM调整开关管的导通时间，以稳定输出电压。

其内部集成了许多功能块，如误差放大器、三角波发生器、比较器等，以提供一个稳定而可靠的PWM控制器。

设计师可以通过外部元件来调整其频率和其他参数，以
满足具体应用的需求。

请注意，具体的工作原理可能会因不同型号或厂家而异，因此详细的信息需要参考UC2845的数据手册。

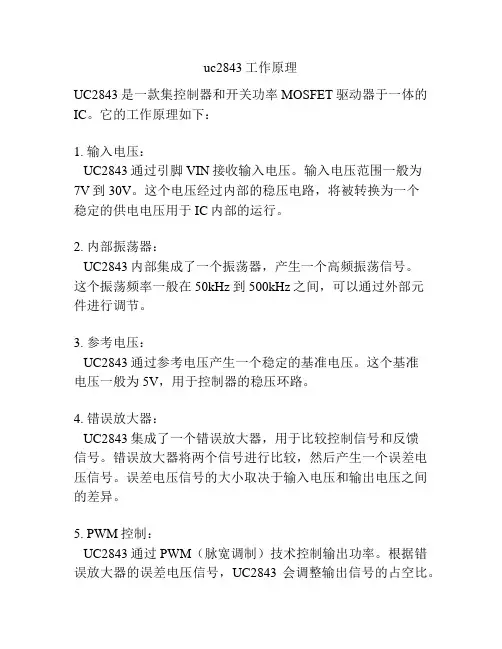

uc2843工作原理UC2843是一款集控制器和开关功率MOSFET驱动器于一体的IC。

它的工作原理如下：1. 输入电压：UC2843通过引脚VIN接收输入电压。

输入电压范围一般为7V到30V。

这个电压经过内部的稳压电路，将被转换为一个稳定的供电电压用于IC内部的运行。

2. 内部振荡器：UC2843内部集成了一个振荡器，产生一个高频振荡信号。

这个振荡频率一般在50kHz到500kHz之间，可以通过外部元件进行调节。

3. 参考电压：UC2843通过参考电压产生一个稳定的基准电压。

这个基准电压一般为5V，用于控制器的稳压环路。

4. 错误放大器：UC2843集成了一个错误放大器，用于比较控制信号和反馈信号。

错误放大器将两个信号进行比较，然后产生一个误差电压信号。

误差电压信号的大小取决于输入电压和输出电压之间的差异。

5. PWM控制：UC2843通过PWM（脉宽调制）技术控制输出功率。

根据错误放大器的误差电压信号，UC2843会调整输出信号的占空比。

当输出电压低于目标值时，占空比会增加，以增加输出电压。

当输出电压高于目标值时，占空比会减少，以降低输出电压。

6. MOSFET驱动：UC2843通过内部的驱动电路，将PWM控制信号转换为合适的电压和电流用于驱动功率MOSFET。

驱动电路保证了MOSFET的正常工作，并且通过调整PWM信号的占空比，来控制MOSFET的导通和关断时间，进而控制输出功率。

7. 过流保护：UC2843还集成了过流保护功能。

当输出电流超过设定的限制值时，UC2843会通过PWM控制信号来减小输出功率，以保护整个电路。

总的来说，UC2843通过振荡器产生PWM信号，并通过错误放大器和反馈信号进行比较，调整PWM信号的占空比，控制MOSFET的开关时间，从而控制整个电路的输出功率和稳定性。

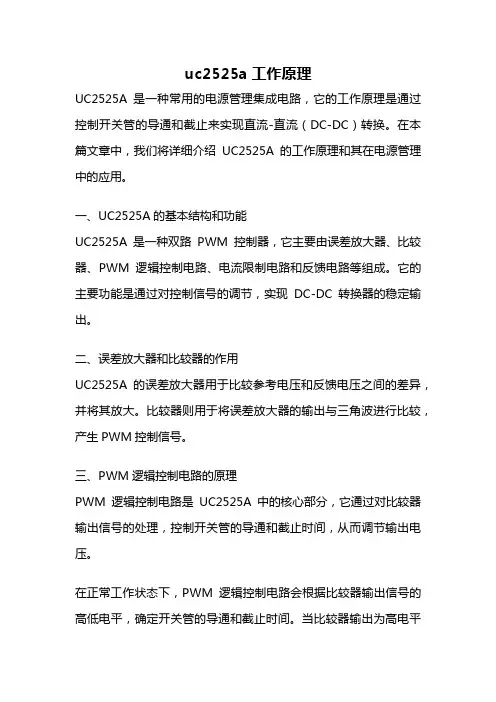

uc2525a工作原理UC2525A是一种常用的电源管理集成电路，它的工作原理是通过控制开关管的导通和截止来实现直流-直流（DC-DC）转换。

在本篇文章中，我们将详细介绍UC2525A的工作原理和其在电源管理中的应用。

一、UC2525A的基本结构和功能UC2525A是一种双路PWM控制器，它主要由误差放大器、比较器、PWM逻辑控制电路、电流限制电路和反馈电路等组成。

它的主要功能是通过对控制信号的调节，实现DC-DC转换器的稳定输出。

二、误差放大器和比较器的作用UC2525A的误差放大器用于比较参考电压和反馈电压之间的差异，并将其放大。

比较器则用于将误差放大器的输出与三角波进行比较，产生PWM控制信号。

三、PWM逻辑控制电路的原理PWM逻辑控制电路是UC2525A中的核心部分，它通过对比较器输出信号的处理，控制开关管的导通和截止时间，从而调节输出电压。

在正常工作状态下，PWM逻辑控制电路会根据比较器输出信号的高低电平，确定开关管的导通和截止时间。

当比较器输出为高电平时，开关管导通，输出电压增加；当比较器输出为低电平时，开关管截止，输出电压减小。

通过不断调节导通和截止时间，PWM逻辑控制电路使得输出电压能够稳定在设定值。

四、电流限制电路的作用UC2525A还配备了电流限制电路，用于保护开关管和其他电路不受过大电流的损害。

当输出电流超过一定阈值时，电流限制电路会立即切断开关管的导通，从而保护电路的安全运行。

五、反馈电路的功能在DC-DC转换中，反馈电路用于采集输出电压信息，并将其与参考电压进行比较。

通过不断调节PWM逻辑控制电路的输出信号，反馈电路能够使输出电压稳定在设定值。

六、UC2525A的应用领域由于UC2525A具有工作稳定、可靠性高的特点，广泛应用于各种电源管理系统中。

例如，它可以用于DC-DC转换器、电池充电器、逆变器等电源管理设备中。

在DC-DC转换器中，UC2525A可实现从输入电源到输出电源的电压变换，并保持输出电压稳定。

UC3842的原理及应用详解1 UC3842 内部工作原理简介图1示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。

R5、C6用于改善增益和频率特性。

⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。

电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
