第十四章+钢筋混凝土结构施工图的识读

板支座上部非贯通钢筋伸入左右两侧跨内长 度相同时只在一侧表示该钢筋的中粗线的下方标 写伸入长度即可，如果伸入两侧长度不同则要分 别标写求出。 图为板支座平法原位标注施工图的示意图。
对于弧形支座上部配置的放射状的非 贯通筋，设计时应标明配筋间距的度量位 置并加注“放射分布” 字样。
当板的上部已经配置有贯通纵筋，但是 增配板支座上部非贯通筋时，二者之间的 直径、间距要相互协调，采取隔一布一的 方式配置。
梁平面注写方式
梁集中标注各符号代表的含义
2. 两种标注法 平面注写方式包括集中标注和原位标 注两种方式。 （1）梁的集中标注 梁的集中标注表达梁的通用数值，它包 括5项必注值和一项选注值。标注值包括梁 的编号、梁的截面尺寸、梁箍筋、梁上部 通长筋或架立筋、梁侧面纵向构造钢筋或 受扭钢筋的配置；选注值为梁顶面标高高 差。

板面标高高差：板面标高高差是指相对于 结构层楼面标高的高差，楼板结构层有高 差时需要标注清楚，并将其写在括号内。
2、板支座处原位标注 板支座原位标注的内容主要包括板支座上部非贯通纵 筋和纯悬挑板上部受力钢筋。 板支座原位标注的钢筋一般标注在配置相同钢筋的第 一跨内，当在两悬挑部位单独配置时就两跨的在原位分别 标注。在配置相同钢筋的第一跨或悬挑部位，用垂直于板 支座一段适宜长度的中粗实线表示，当该钢筋通常设置在 悬挑板上部或短跨上部时，该中粗实线应通至对边或贯通 短跨；用上述中粗实线代表支座上部非贯通筋，并在线段 上方注写钢筋编号，配筋值，括号内注写横向联系布置的 跨数（××），如果只有一跨可不注写；（××A）代表 该支座上部横向贯通筋在横向贯通的跨数和一段布置到了 梁的悬挑端；（××B）代表该横向贯通的跨数和两端布 置到了梁的悬挑端。
柱截面注写
第四节 梁平法施工图
在梁平面布置图上采用平面注写方式 和截面注写方式表达梁结构设计成果的方 法，称为梁结构施工图的平面标注方法， 简称梁的平法。 一、梁平面注写方法 1. 概念 梁平面注写方式是指在梁平面布置图 上，分别在不同编号的梁中各选一根，将 截面尺寸和配筋的具体数值标注在该梁上， 以此来表达梁平面的整体配筋的方法.
悬挑梁不等高截面尺寸注写方法

3）梁箍筋 梁箍筋需标注包括钢筋级别、直径、加密区与非加密 区间距及箍筋肢数，箍筋肢数写在标注数值最后的括号内。 梁箍筋加密区与非加密区的不同间距及肢数用斜线“/”分 隔，写在斜线前面的数值是加密区箍筋的间距，写在斜线 后的数值是非加密区箍筋的间距。梁上箍筋间距没有变化 时不用斜线分隔。当加密区箍筋肢数相同时，则将箍筋肢 数注写一次
4、柱内纵筋 当柱纵筋直径相同、各边根数也相同 时，将纵筋注写在“全部纵筋”一栏中除 此之外纵筋分为角筋，截面b边中部筋和h 边中部钢筋三类要分别注写。对于对称配 筋截面柱只需要注写一侧的中部筋，对称 边可以省略。 5、柱箍筋类型号 对于箍筋宜采用列表注写法，在柱表 中按图选择性相应的柱截面形状及箍筋类 型号。

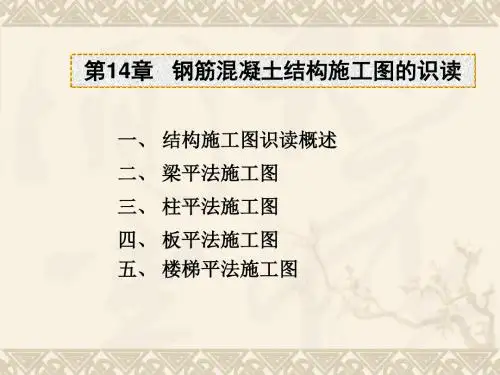

第十四章 钢筋混凝土结构施工 图的识读
第一节 概述
一、结构施工图在建筑工程中的作用 结构施工图是表示房屋承受各种作用的受力 体系中各个构件之间相互关系、构件自身信息的 设计文件，它包括下部结构的地基基础施工图、 上部主体结构中承受作用的墙体、柱、板、梁或 屋架等的施工图纸。这些图纸反映了组成结构的 各个构件之间的位置关系、各构件的形状、尺寸、 所用的建筑材料、构造要求及它们之间的相互关 系，同时也反映了和其他专业的配合以及其他专 业如建筑、给排水、暖通和电照等对结构设计施 工的要求。
柱列表主写方式
b边一
柱号 标高 全部 纵筋 侧 中 部 筋
h边一
侧中 部 筋
b×h
b1
b2
h1
h2
角筋
箍筋 类型 号
箍筋
备注
KZ1
-0.30～ 8.7 -0.30～ 8.7 -0.30～ 8.7 -0.30～ 8.7 -0.30～ 8.7 -0.3～ 5.6
500× 500 500× 500 400× 400 400× 400 400× 400

1）梁编号 梁编号由梁类型代号、序号、跨数及 有无悬挑几项组成 。

2）梁截面尺寸 等截面梁用b×h表示；加腋梁用b×hYC1×C2 表示，其中C1为腋长，C2为腋高，如图14—8所示。 但在多跨梁的集中标注已近经注明加腋，但其中 某跨的根部不需要加腋时，则通过在该跨原位标 注等截面的b×h来修正集中标注的加腋信息。悬 挑梁根部和端部的截面高度不同时，用斜线分隔 根部与端部的高度数值，即b×h1/h2，其中h1是 板根部厚度，h2是板端部厚度。如图14—8所示。
1、柱编号 柱的编号有类型代号和序号两方面组 成，柱的类型代号也是其名称汉语拼音字 母的大写。序号是设计者依据自己习惯或 设计顺序给每类柱所编的排序号，一般用 小写阿拉伯数字表示编号时。
2、柱的起止标高 （1）各段起止标高的确定 各个柱段的分界线是自柱根部向上开始，钢 筋没有改变到第一次变截面处的位置，或从该段 底部算起柱内所配纵筋发生改变处截面作为分段 界限分别标注。 （2）柱根部标高 框架柱（KZ）和框支柱（KZZ）的根部标高 为基础顶面标高；芯柱（XZ）的根部标高是指根 据实际需要确定的起始位置标高；梁上柱（LZ） 的根部标高为梁的顶面标高；剪力墙上的柱的根 部标高分两种情况：一是当柱纵筋锚固在墙顶时， 柱根部标高为剪力墙顶面标高；当柱与剪力墙重 叠一起时，柱根部标高为剪力墙顶面往下一层的 结构楼面标高。
6、柱箍筋 包括箍筋的级别、直径和间距。在具有抗震设防的柱 上下端箍筋加密区与柱中部非加密区长度范围内箍筋的不 同间距，在注写时有斜线符号“/”加以区分，斜线前是 加密区的箍筋间距，斜线后为非加密区箍筋的间距。箍筋 沿柱高间距不变时不需要斜线。例如某柱箍筋注写为 A10@100/200,表示箍筋采用的是HPB300级钢筋，箍筋直 径为10mm,柱端加密区箍筋加密区箍筋间距100mm,非加 密区箍筋间距为200mm。 又如某柱箍筋注写为A10@100,表示箍筋采用的是 HPB300级钢筋，箍筋直径为10mm，箍筋间距100mm， 沿柱全高箍筋加密。 当柱截面为圆形时，采用螺旋箍筋时，在钢筋前加 “L”。例如，某柱箍筋标注为LA10@100/200,表示该柱 采用螺旋箍筋，箍筋为HPB235级钢筋，为A10mm，加密 区间距100mm,非加密区间距为200mm。
250
250
200
300
12Φ 20 12Φ 20 8Φ 20
4Φ 20
2Φ 20
2Φ 20
1(4× 4) 1(4× 4) 2(2× 2) 2(2× 2) 2(2× 2)
Φ 8@100 Φ 8@100
KZ1a
200
300
200
300
4Φ 20
2Φ 20
2Φ 20
KZ4
150 (250)
200
250 (150)



5）梁侧面纵向构造筋或受扭钢筋 《混凝土结构设计规范》GB50010—2010规定， 当梁的腹板高度hw≥450mm时，在梁的两个侧面 应验高度方向配置纵向构造钢筋，标写时第一字 符应为构造钢筋汉语拼音第一个字母的大写G其 后注写设置在梁两侧的总配筋值，并对称配筋。 例如，某梁侧向钢筋标注G6Φ14，表示该梁两侧 分别对称配置纵向构造钢筋3Φ14，共6Φ14。 当梁承受扭矩作用需要设置沿梁截面高度方 向均匀对称配置的抗扭纵筋时，标注时第一个字 符为扭转的扭字汉语拼音的第一个字母的大写N， 其后标写配置在梁两侧的抗逆纵筋的总配筋值， 并对称配置。 例如，某梁侧向钢筋标注N6Φ22，表示该梁的两 侧配置分别3Φ22纵向受扭箍筋，共配置6Φ22。
3、柱几何尺寸和对轴线的偏心 （1）矩形柱 矩形柱的注写截面尺寸b×h 及与轴线的几何 参数代号b1、b2和h1、h2的具体数值，一般对应 于各段柱分别标注。其中b=b1＋b2，h=h1＋h2 。 当柱截面的某一侧收缩至与柱轴线重合时，对应 的几何参数b1、b2和h1、h2对应的值就为0；当其 中某一侧收缩到柱轴线另一侧时该对应的参数变 为负值。 （2）圆柱 柱表中b×h改为用在圆柱直径数字之前加d 表示。设计中为了使表达的更简单，圆柱形截面 与轴线的关系用b1、b2和h1、h2表示，即d=b1＋ b2=h1＋h2。
200
250 (150)
200
150 (250)
200
4Φ 20
1Φ 20
1Φ 20
Φ 8@100
Φ 8@100 Φ 8@100 Φ 8@100
KZ5
8Φ 20
4Φ 20
1Φ 20
1Φ 20
KZ5aΒιβλιοθήκη 200200150
250
8Φ 20 10Φ 20
4Φ 20
1Φ 20
1Φ 20
KZ6
d=500
250
250
二、结构施工图的内容 1、结构设计总说明 2、结构平面布置图 （1）基础平面图 （2）楼层结构布置图 （3）屋顶结构布置图 3、细部构造详图
三、常用构件代号
四、钢筋混凝土结构施工图平面整体表示法 定义：就是把结构构件的尺寸和配筋，按 照平面整体表示方法制图规则，整体直接 表达在各类构件的结构平面布置图上，再 与标准构造详图相配合，使之构成一套新 型完整的结构施工图，这种表示方法简称 为平法。 表示方法：在平法施工图中，将所有结构构 件进行了编号，编号分为类型代号和序号 等。类型代号主要作用是指明所选用的标 准构造详图。
250
250
6
d=b1+ b2=h1+ h2
柱平面定位
箍筋类型
二、柱截面注写方式 1、柱截面注写方式的概念 在施工图设计时，在各标准层绘制的 柱平面布置图的柱截面上，分别在相同编 号的柱中选择一个截面，将截面尺寸和配 筋数值直接标注在选定的截面上的方式， 称为柱截面注写方式 2、绘制施工图时的注意事项 （1）当柱的分段截面尺寸和配筋均相同， 仅分段截面与轴线的关系即柱偏心情况不 同时，这些柱采用相同的编号。但需要在 未画配筋的截面上注写该柱截面与轴线关 系的具体尺寸。
