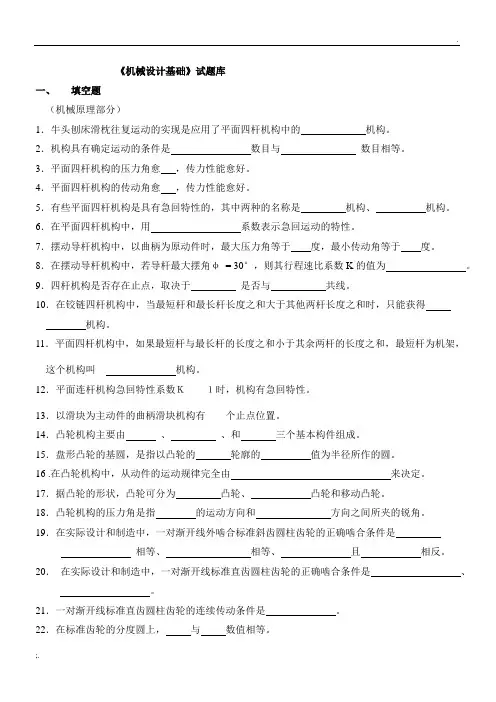

《机械设计基础》试题库一、填空题(机械原理部分)1.牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。
2.机构具有确定运动的条件是数目与数目相等。
3.平面四杆机构的压力角愈,传力性能愈好。
4.平面四杆机构的传动角愈,传力性能愈好。
5.有些平面四杆机构是具有急回特性的,其中两种的名称是机构、机构。
6.在平面四杆机构中,用系数表示急回运动的特性。
7.摆动导杆机构中,以曲柄为原动件时,最大压力角等于度,最小传动角等于度。
8.在摆动导杆机构中,若导杆最大摆角φ= 30°,则其行程速比系数K的值为。
9.四杆机构是否存在止点,取决于是否与共线。
10.在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时,只能获得机构。
11.平面四杆机构中,如果最短杆与最长杆的长度之和小于其余两杆的长度之和,最短杆为机架,这个机构叫__ 机构。
12.平面连杆机构急回特性系数K____1时,机构有急回特性。
13.以滑块为主动件的曲柄滑块机构有____个止点位置。
14.凸轮机构主要由、、和三个基本构件组成。
15.盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。
16 .在凸轮机构中,从动件的运动规律完全由来决定。
17.据凸轮的形状,凸轮可分为凸轮、凸轮和移动凸轮。
18.凸轮机构的压力角是指的运动方向和方向之间所夹的锐角。
19.在实际设计和制造中,一对渐开线外啮合标准斜齿圆柱齿轮的正确啮合条件是相等、相等、且相反。
20.在实际设计和制造中,一对渐开线标准直齿圆柱齿轮的正确啮合条件是、。
21.一对渐开线标准直齿圆柱齿轮的连续传动条件是。
22.在标准齿轮的分度圆上,与数值相等。
23.斜齿圆柱齿轮传动的重合度比直齿圆柱齿轮传动的重合度,因而承载能力。
24..渐开线上各点的压力角不等,向径越大,则压力角越,圆上的压力角为零。
25.单个齿轮的渐开线上任意点的法线必是圆的切线。
26.渐开线齿轮的五个基本参数是齿数、、、系数和顶隙系数。
机械设计基础典型试题1一、填空题:(每题2分,共20分)1、设计时凸轮的轮廓曲线取决于_______________________________________。
2、渐开线齿廓形状取决于________大小。
3、普通螺纹的牙型为_______________形。
4、刚性联轴器无补偿__________的能力。
5、当滚子链的链节数为奇数时.接头要用_____________________。
6、阿基米德蜗杆在轴面的齿廓为______________________________。
7、槽轮轮机构常由___________________________________等组成。
8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。
10、所谓高副就是指两构件的直接接触为_______________________。
二、判断题:(每题5分,共25分)1.()根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。
2.()普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。
3.()三角形螺纹具有较好的自锁性能。
螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就是在振动及交变载荷作用下.也不需要防松。
4.()m.d.ha* c*都是标准值的齿轮是标准齿轮。
5.()渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。
三、简答题:(20分)1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。
2、分析比较带传动的弹性滑动和打滑现象。
四、综合题(1 题2分.2题8分.3题5分.共15分)已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。
1、以何杆为机架杆时可得到双曲柄机构?2、若以AD杆为机架杆.此机构为什么机构?用作图法求作极位夹角.并计算行程速比系数K。

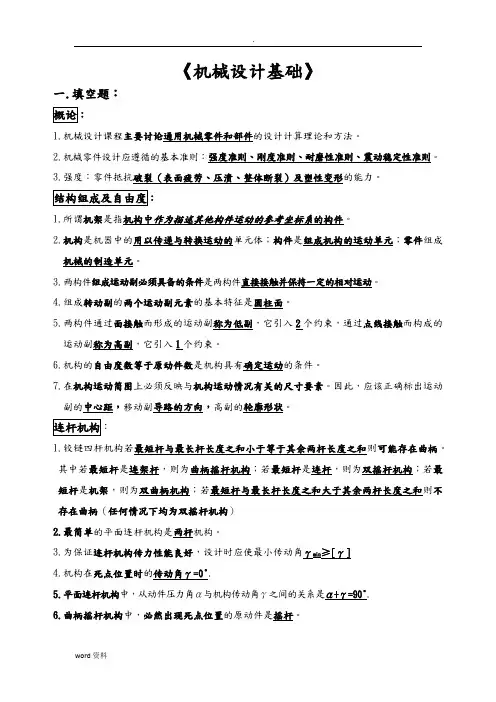

《机械设计基础》一.填空题:1.机械设计课程主要讨论通用机械零件和部件的设计计算理论和方法。
2.机械零件设计应遵循的基本准则:强度准则、刚度准则、耐磨性准则、震动稳定性准则。
3.强度:零件抵抗破裂(表面疲劳、压溃、整体断裂)及塑性变形的能力。
1.所谓机架是指机构中作为描述其他构件运动的参考坐标系的构件。
2.机构是机器中的用以传递与转换运动的单元体;构件是组成机构的运动单元;零件组成机械的制造单元。
3.两构件组成运动副必须具备的条件是两构件直接接触并保持一定的相对运动。
4.组成转动副的两个运动副元素的基本特征是圆柱面。
5.两构件通过面接触而形成的运动副称为低副,它引入2个约束,通过点线接触而构成的运动副称为高副,它引入1个约束。
6.机构的自由度数等于原动件数是机构具有确定运动的条件。
7.在机构运动简图上必须反映与机构运动情况有关的尺寸要素。
因此,应该正确标出运动副的中心距,移动副导路的方向,高副的轮廓形状。
1.铰链四杆机构若最短杆与最长杆长度之和小于等于其余两杆长度之和则可能存在曲柄。
其中若最短杆是连架杆,则为曲柄摇杆机构;若最短杆是连杆,则为双摇杆机构;若最短杆是机架,则为双曲柄机构;若最短杆与最长杆长度之和大于其余两杆长度之和则不存在曲柄(任何情况下均为双摇杆机构)2.最简单的平面连杆机构是两杆机构。
3.为保证连杆机构传力性能良好,设计时应使最小传动角γmin≥[γ]4.机构在死点位置时的传动角γ=0°.5.平面连杆机构中,从动件压力角α与机构传动角γ之间的关系是α+γ=90°.6.曲柄摇杆机构中,必然出现死点位置的原动件是摇杆。
7.曲柄滑块机构共有6个瞬心。
8.当连杆机构无急回运动特性时行程速比系数K=1.9.以曲柄为主动件的曲柄摇杆机构、曲柄滑块机构中,可能出现最小传动角的位置分别是曲柄与机架共线、曲柄两次垂直于滑块导路的瞬时位置,而导杆机构λ始终是90°1.凸轮的基圆半径是指凸轮转动中心至理论廓线的最小半径。
《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700;(1) 当取c 杆为机架时,它为何种具体类型?___________;(2)当取d杆为机架时,则为___________。
2.曲柄摇杆机构中,摇杆为主动件时,___________死点位置。
(A)不存在(B)曲柄与连杆共线时为(C)摇杆与连杆共线时为3.为保证四杆机构良好的机械性能,___________不应小于最小许用值。
(A)压力角(B)传动角(C)极位夹角4.___________决定了从动杆的运动规律。
(A)凸轮转速(B)凸轮轮廓曲线(C)凸轮形状5.凸轮机构中,凸轮基圆半径愈___________,压力角愈___________ ,机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于:前者安装后,键与键槽之间就存在有___________。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______,螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时,若被联接件总厚度较大,切材料较软,在需要经常装卸的情况下,宜采用_______________________。
用于薄壁零件联接的螺纹,宜采用_______________________。
(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹,采用双头粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,则螺杆应转_________圈。
12.国标规定,三角带有___________七种类型,代号‘B2240’表示_______________________。
A卷一、简答与名词解释(每题5分,共70分)1. 简述机构与机器的异同及其相互关系答. 共同点:①人为的实物组合体;②各组成部分之间具有确定的相对运动;不同点:机器的主要功能是做有用功、变换能量或传递能量、物料、信息等;机构的主要功能是传递运动和力、或变换运动形式。
相互关系:机器一般由一个或若干个机构组合而成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件?答. 三个条件:①两个构件;②直接接触;③相对运动。
4. 机构自由度的定义是什么?一个平面自由构件的自由度为多少?答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。
平面自由构件的自由度为3。
5. 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时,机构的运动将发生什么情况?答. 机构具有确定运动条件:自由度=原动件数目。
原动件数目<自由度,构件运动不确定;原动件数目>自由度,机构无法运动甚至构件破坏。
6. 铰链四杆机构有哪几种基本型式?答. 三种基本型式:曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压力角、传动角?它们的大小对连杆机构的工作有何影响?以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置?答. 压力角α:机构输出构件(从动件)上作用力方向与力作用点速度方向所夹之锐角;传动角γ:压力角的余角。
α+γ≡900。
压力角(传动角)越小(越大),机构传力性能越好。
偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件(推杆)运动的失真现象?它对凸轮机构的工作有何影响?如何加以避免?答. 对于盘形凸轮,当外凸部分的理论轮廓曲率半径ρ与滚子半径rT 相等时:ρ=rT,凸轮实际轮廓变尖(实际轮廓曲率半径ρ’=0)。
在机构运动过程中,该处轮廓易磨损变形,导致从动件运动规律失真。
一、填空(每空1分)1、构件是机器的运动单元体;零件是机器的制造单元体;部件是机器的装配单元体。
2、平面运动副可分为低副和高副,低副又可分为转动副和移动副。
3、运动副是使两构件接触,同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中,两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置,称机构的死点位置。
曲柄摇杆机构,当曲柄为原动件时,机构无死点位置,而当摇杆为原动件时,机构有死点位置。
9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中,当曲柄等速转动时,摇杆往复摆动的平均速度不同的运动特性称为:急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14为保证带传动的工作能力,一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时,当主动齿轮的齿根_推动从动齿轮的齿顶,一对轮齿开始进入啮合,所以开始啮合点应为从动轮齿顶圆与啮合线的交点;当主动齿轮的齿顶推动从动齿轮的齿根,两轮齿即将脱离啮合,所以终止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时,其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度,所以斜齿轮传动平稳,承载能力高,可用于高速重载的场合。
机械设计基础考试试题第一部分:选择题1. 以下哪个材料的比重最大?A. 铝合金B. 铜合金C. 钢材D. 铅材2. 以下哪种加工方式不属于机械加工?A. 铣削B. 焊接C. 拉伸D. 钻孔3. 下列选项中,哪个单位不属于力的单位?A. 牛顿B. 瓦特C. 磅力D. 皮斯卡4. 以下哪种传动方式没有固定轴承?A. 齿轮传动B. 带传动C. 锥齿轮传动D. 蜗杆传动5. 以下哪个测量仪器可以测量直线度?A. 游标卡尺B. 圆规C. 千分尺D. 提升规6. 以下哪种加工方式适合加工奇形件?A. 铣削B. 钻孔C. 绞切D. 铸造7. 在机械设计中,以下哪个选项不属于嵌套联接?A. 轴向嵌套B. 形状嵌套C. 轴向联接D. 混合嵌套8. 下面哪种润滑方式适用于高速轴承?A. 干摩擦润滑B. 混合润滑C. 液体润滑D. 固体润滑9. 以下哪个材料具有良好的耐蚀性?A. 铁B. 铝C. 铜D. 不锈钢10. 下列哪种测量工具适合测量直径?A. 千分尺B. 游标卡尺C. 光学投影仪D. 三角板第二部分:填空题1. 当两个齿轮啮合时,齿轮的相对运动是_____________。
2. ____________是一种常用的用来测量板面平直度的工具。
3. 构成支座的基本要素包括_____________。
4. ____________是用来制作零件表面精度要求高的工艺方法。
5. 当润滑油温度过高时,会造成___________。
第三部分:问答题1. 请简要介绍机械设计的基本原则。
2. 什么是机械传动?请举例说明。
3. 简要解释机械工艺的概念,并列举常见的机械工艺方法。
4. 请解释润滑的作用以及常见的润滑方式。
5. 请简要介绍机械零件加工的常用设备。
第四部分:计算题1. 一台机械设备的输入功率为800W,效率为85%,求输出功率。
2. 一辆汽车的质量为1000kg,加速度为4m/s²,求作用在汽车上的力。
3. 一个圆柱体的底面积为2.5m²,高度为4m,求圆柱体的体积。
第一大题 选择题 (每题1分,共10分)1.机器中各运动单元称为_____b____。
A 、零件 ;B 、 构件 ;C 、机件2.以m n 和m t 分别表示一个斜齿圆柱齿轮的法面和端面模数,则_______c__。
A 、 m n =m t ; B 、m t <m n ; C 、 m n <m t3. 铰链四杆机构ABCD 中,AB 为曲柄,CD 为摇杆,BC 为连杆。
若l AB =30mm ,l BC =70mm ,l CD =80mm ,则机架最大杆长为____c_____。
A 、 80mm ;B 、 150mm ;C 、 120mm 。
4. 凸轮机构从动件采用等速运动规律时_______b__。
A 、 无冲击 ;B 、 有刚性冲击 ;C 、 有柔性冲击。
5. 闭式软齿面齿轮传动中,齿轮最可能出现的破坏形式为_________。
A. 轮齿折断B. 齿面磨料磨损C. 齿面疲劳点蚀6. 平键联接的可能的失效形式有_________。
A 、 疲劳点蚀 B 、 弯曲疲劳破坏C 、 胶合D 、 压溃、磨损、剪切破坏等7. 蜗轮蜗杆传动比的表达式为_________。
A. 1221d d n n i==B. 2121d d n n i ==C. 1221z z n n i ==8. 在带、链、齿轮组成的多级减速传动中,链传动应放在_________。
A. 高速级B. 低速级C. 高、低均可9.一对相互啮合的齿轮传动,小齿轮材料为Cr 40,大齿轮材料为45号钢,啮合处的接触应力_________。
A.21H H σσ= B. 21H H σσ< C. 21H H σσ>10. 采用螺纹联接时,若被联接件总厚度较大,且材料较软,强度较低,需要经常装拆的情况下,一般宜采用( )。
A 螺栓联接B 双头螺柱联接C 螺钉联接1. 基本参数相同的条件下,斜齿圆柱齿轮传动比直齿圆柱齿轮传动重合度( )。
机械设计基础题库及答案文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]《机械设计基础》试题及答案绪论一、填空(每空1分)T-1-1-01-2-3、构件是机器的运动单元体;零件是机器的制造单元体;部件是机器的装配单元体。
T-2-2-02-2-4、平面运动副可分为低副和高副,低副又可分为转动副和移动副。
T-2-2-03-2-2、运动副是使两构件接触,同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
T-2-2-04-2-1、平面运动副的最大约束数为 2 。
T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
T-2-2-07-2-1、平面机构中,两构件通过点、线接触而构成的运动副称为高副。
T-3-2-08-2-2、机构处于压力角α=90°时的位置,称机构的死点位置。
曲柄摇杆机构,当曲柄为原动件时,机构无死点位置,而当摇杆为原动件时,机构有死点位置。
T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
T-3-2-10-2-1、在曲柄摇杆机构中,当曲柄等速转动时,摇杆往复摆动的平均速度不同的运动特性称为:急回特性。
T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。
T-6-2-14-2-1、为保证带传动的工作能力,一般规定小带轮的包角α≥120°。
T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
T-6-7-16-2-3、链传动和带传动都属于挠性件传动。
T-7-2-17-3-6、齿轮啮合时,当主动齿轮的齿根_推动从动齿轮的齿顶,一对轮齿开始进入啮合,所以开始啮合点应为从动轮齿顶圆与啮合线的交点;当主动齿轮的齿顶推动从动齿轮的齿根,两轮齿即将脱离啮合,所以终止啮合点为主动轮齿顶圆与啮合线的交点。
机械设计基础考试题库及答案一、单项选择题(每题2分,共20分)1. 机械设计中,通常所说的“三度”是指()。
A. 精度、刚度、强度B. 温度、湿度、压力C. 速度、加速度、减速度D. 硬度、韧性、弹性答案:A2. 在机械设计中,静强度计算的目的是()。
A. 确定零件的尺寸B. 确定零件的材料C. 确定零件的重量D. 确保零件在静载荷作用下不发生破坏答案:D3. 机械零件的疲劳破坏通常发生在()。
A. 零件表面B. 零件内部C. 零件连接处D. 零件的任何位置答案:A4. 机械设计中,摩擦力的计算公式为()。
A. F = μNB. F = N/μC. F = N * μD. F = N - μ答案:A5. 机械零件的接触应力通常分为()。
A. 正应力和剪应力B. 拉应力和压应力C. 接触应力和弯曲应力D. 弯曲应力和扭转应力答案:C6. 机械设计中,材料的许用应力通常由()确定。
A. 材料的强度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案:A7. 机械设计中,为了提高零件的疲劳强度,可以采取的措施是()。
A. 增大零件的尺寸B. 减小零件的尺寸C. 增加零件的表面粗糙度D. 提高零件的表面光洁度答案:D8. 机械设计中,热处理的目的不包括()。
A. 提高材料的硬度B. 改善材料的韧性C. 增加材料的塑性D. 调整材料的内部结构答案:C9. 机械设计中,齿轮传动的效率主要受()影响。
A. 齿轮材料B. 齿轮的制造精度C. 齿轮的润滑条件D. 所有上述因素答案:D10. 机械设计中,轴承的寿命与()成正比。
A. 载荷大小B. 转速高低C. 轴承材料D. 轴承的安装精度答案:A二、多项选择题(每题3分,共15分)11. 机械设计中,常见的传动方式包括()。
A. 齿轮传动B. 皮带传动C. 链传动D. 液压传动答案:ABC12. 机械设计中,零件的失效形式包括()。
A. 断裂B. 磨损C. 腐蚀D. 变形答案:ABCD13. 机械设计中,提高零件疲劳强度的措施包括()。
机械设计基础试题及答案机械设计基础试题及答案「篇一」一.填空题:1 .凸轮主要由( 凸轮 ),( 从动件 )和 ( 机架 )三个基本构件组成。
2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件,( 滚子 )从动件和( 平底 )从动件。
3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构,( 槽轮)机构,(凸轮间歇)机构和( 不完全齿 ) 机构等几种。
5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是:两齿轮的(法面模数 )和(法面压力角 )都相等,齿轮的( 螺旋 ) 相等 ( 旋向 )_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300,d=400,当取c 杆为机架时,它为( 曲柄摇杆 )机构;当取d杆为机架时,则为( 双摇杆 )机构。
8 平面连杆机构当行程速比K( >1 )时,机构就具有急回特性。
9 曲柄摇杆机构产生“死点”位置的条件是:当为( 曲柄 )主动件( 曲柄与机架 )共线时。
13 螺纹联接的基本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。
14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。
15 滚动轴承代号为62305/P5;各部分的含义是:“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。
16.螺纹的公称直径是指它的( 大径 ),螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。
17.螺纹的公称直径是指它的 ( 大径 )。
M16*2的含义是 ( 细牙螺纹外径16螺距2 )。
18.滚动轴承代号“6215”的含义是_ ("6"_表示是普通深沟球轴承,2_是宽度系列 5是内径代号 )。
机械设计基础试题库第一章绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构,也可以由数个机构组成。
……(√)2、机器的传动部分是完成机器预定的动作,通常处于整个传动的终端。
(×)4、机构是具有确定相对运动的构件组合。
………………………………(√)5、构件可以由一个零件组成,也可以由几个零件组成。
………………(√)6、整体式连杆是最小的制造单元,所以它是零件而不是构件。
……(×)7、连杆是一个构件,也是一个零件。
………………………(√)8、减速器中的轴、齿轮、箱体都是通用零件。
………………………………(×)二、选择(每题一分)1、组成机器的运动单元体是什么?( B )A.机构B.构件C.部件D.零件2、机器与机构的本质区别是什么?( A )A.是否能完成有用的机械功或转换机械能B.是否由许多构件组合而成C.各构件间能否产生相对运动D.两者没有区别3、下列哪一点是构件概念的正确表述?( D )A.构件是机器零件组合而成的。
B.构件是机器的装配单元C.构件是机器的制造单元D.构件是机器的运动单元4、下列实物中,哪一种属于专用零件?( B )A.钉B.起重吊钩C.螺母D.键5、以下不属于机器的工作部分的是( D )A.数控机床的刀架B.工业机器人的手臂C.汽车的轮子D.空气压缩机三、填空(每空一分)1、根据功能,一台完整的机器是由(动力系统)、(执行系统)、(传动系统)、(操作控制系统)四部分组成的。
车床上的主轴属于(执行)部分。
2、机械中不可拆卸的基本单元称为(零件),它是(制造)的单元体。
3、机械中制造的单元称为(零件),运动的单元称为(构件),装配的单元称为(机构)。
4、从(运动)观点看,机器和机构并无区别,工程上统称为(机械)。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时,都能完成有用的__机械功___或实现转换__能量___。
第二章平面机构的结构分析一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副,称为高副,它产生 1 个约束,而保留 2 个自由度。
试题一一 .填空1。
一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700;(1) 当取c 杆为机架时,它为何种具体类型?____双曲柄机构_______;(2)当取d杆为机架时,则为_____曲柄摇杆机构______。
2.曲柄摇杆机构中,摇杆为主动件时,____曲柄与连杆共线时为_____死点位置。
(A)不存在(B)曲柄与连杆共线时为(C)摇杆与连杆共线时为3.为保证四杆机构良好的机械性能,______传动角_____不应小于最小许用值。
(A)压力角(B)传动角(C)极位夹角4。
____ 凸轮轮廓曲线_______决定了从动杆的运动规律(A)凸轮转速(B)凸轮轮廓曲线(C)凸轮形状5。
凸轮机构中,凸轮基圆半径愈_____大______,压力角愈_____小___ ,机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于:前者安装后,键与键槽之间就存在有____摩擦力_______。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80"的含义是___B型键宽度b=18mm,长度L=80mm _______。
8.螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来___。
螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动________.9.螺纹的公称直径是指它的____外径___,螺纹“M12X1.5”的含义为_细牙螺纹外径12mm,螺距1。
5____。
10.采用螺纹联接时,若被联接件总厚度较大,切材料较软,在需要经常装卸的情况下,宜采用_________双头螺栓联接______________。
用于薄壁零件联接的螺纹,宜采用_________三角形细牙螺纹______________。
(A)螺栓联接(B)双头螺栓联接 (C)螺钉联接 (D) 三角形细牙螺纹 (E)三角形粗牙螺纹(F)矩形螺纹11。
某调整螺纹,采用双头粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,则螺杆应转____2_____圈.12.国标规定,三角带有_ Y Z A B C D E 七种类型,代号‘B2240’表示_B型基准长度2240mm _____。
机械设计基础试题机械设计基础试题一、单项选择题(本大题共20小题,每小题2分,共40分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.机器中各制造单元称为( )A.零件B.构件C.机件D.部件2.在平面机构中,每增加一个高副将引入( )A.0个约束B.1个约束C.2个约束D.3个约束3.铰链四杆机构的死点位置发生在( )A.从动作与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置4.在铰链四杆机构中,若最短杆与最长杆长度之和小于其它两杆长度之和,则要获得双摇杆机构,机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的对面杆D.无论哪个杆5.凸轮机构的从动件选用等加速等减速运动规律时,其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击6.在单圆销的平面槽轮机构中,当圆销所在构件作单向连续转动时,槽轮的运动通常为( )A.双向往复摆动B.单向间歇转动C.单向连续转动D.双向间歇摆动7.当两个被联接件均不太厚,便于加工通孔时,常采用( )A.螺栓联接B.螺钉联接C.双头螺栓联接D.紧定螺钉联接8.普通平键传递扭矩是靠键的( )A.顶面B.底面C.侧面D.端面9.V带传动工作时,与带轮轮槽接触的是带的( )A.底面B.顶面C.两侧面D.底面和两侧面10.一对渐开线标准圆柱齿轮要正确啮合,一定相等的是( )A.直径B.宽度C.齿数D.模数11.高速重载齿轮传动中,当散热条件不良时,齿轮的主要失效形式是( )A.轮齿疲劳折断B.齿面疲劳点蚀C.齿面磨损D.齿面胶合12.一对双向运转的齿轮传动,工作时在轮齿根部所受的弯曲应力变化特征可简化为( )A.对称循环变应力B.脉动循环变应力C.静应力D.无规律变应力13.对比较重要的蜗杆传动,最为理想的配对材料组合是( )A.钢和铸铁B.钢和青铜C.钢和铝合金D.钢和钢14.在蜗杆传动中,当其它条件相同时,减少蜗杆头数,则传动效率( )A.提高B.降低C.保持不变D.或者提高,或者降低15.在下列联轴器中,属于刚性联轴器的是( )A.万向联轴器B.齿式联轴器C.弹性柱销联轴器D.凸缘联轴器16.按承受载荷的性质分类,双万向联轴器的中间轴属于( )A.传动轴B.心轴C.转轴D.钢丝软轴17.高速、重载下工作的重要滑动轴承,其轴瓦材料宜选用( )A.锡基轴承合金B.铸锡青铜C.铸铝铁青铜D.耐磨铸铁18.一向心角接触球轴承,内径85mm,正常宽度,直径系列3,公称接触角15°,公差等级为6级,游隙组别为2,其代号为( )A.7317B/P62B.7317AC/P6/C2C.7317C/P6/C2D.7317C/P6219.角接触球轴承和圆锥滚子轴承的轴向承载能力随公称接触角α的减小而( )A.增大B.减小C.不变D.增大或减小随轴承型号而定20.回转件动平衡条件是分布在回转件上的各个偏心质量的( )A.离心惯性力合力为零B.离心惯性力的合力矩为零C.离心惯性力合力及合力矩均为零D.离心惯性力的合力及合力矩均不为零二、填空题(本大题共10小题,每小题1分,共10分)请在每小题的空格中填上正确答案。
《机械设计基础》试题5一. 填空题(每空分,共20分)1.两构件之间以线接触所组成的平面运动副,称为副,它产生个约束,而保留个自由度。
2. 螺栓连接按承受载荷前是否预紧,分为________________和_____________。
3. 对平面机构做速度和加速度分析,其方法有和。
4.在摆动导杆机构中,当导杆和滑块的相对运动为动,牵连运动为动时,两构件的重合点之间将有哥氏加速度。
哥氏加速度的大小为;方向与的方向一致。
5. 通常压力角是指,连杆机构中,传动角是指,它表征了机构的特性。
6.点或刚体相对于静坐标系的运动,称为____________;相对于动坐标系的运动,称为____________;动坐标系相对于静坐标系的运动,称为____________。
7.分析平面图形内各点速度的方法,有______________,______________,________________。
8.刚体的基本运动有____________和________________。
9._________________________________________________________这种现象称为压杆失稳。
10.图示为一偏置曲柄滑块机构。
试问:AB杆成为曲柄的条件是:。
若以曲柄为主动件,机构的最大压力角αmax,发生在。
11.主动盘单圆销、径向槽均布的槽轮机构中,槽轮的最少槽数为个,槽数愈多柔性冲击将;在一个运动周期中,其时间与之比称为槽轮机构的运动特性系数k。
12.三角螺纹的摩擦矩形螺纹的摩擦,因此,前者多用于。
A)小于;B)等于;C)大于;D)传动;E)紧固联接。
13.图示平面接触移动副,Q为法向作用力,滑块在P力作用下沿v方向运动,则固定件给滑块的总反力应是图中所示的作用线和方向。
14.在设计滚子从动件盘形凸轮轮廓曲线中,若出现时,会发生从动件运动失真现象。
此时,可采用方法避免从动件的运动失真。
15.将连续回转运动转换为单向间歇转动的机构有、、。
机械设计基础考试题及答案一、选择题1. 机械设计中,通常所说的“安全系数”是指()。
A. 设计强度与实际强度的比值B. 实际强度与设计强度的比值C. 设计强度与允许强度的比值D. 允许强度与实际强度的比值答案:C2. 以下哪种材料不属于金属材料?()。
A. 钢B. 铝C. 铸铁D. 碳纤维答案:D3. 在机械设计中,为了减少摩擦和磨损,通常采用的方法是()。
A. 增加接触压力B. 减少接触面积C. 润滑D. 增加表面粗糙度答案:C4. 机械零件的疲劳破坏通常是由于()引起的。
A. 长期静载荷B. 短期动载荷C. 冲击载荷D. 腐蚀答案:B5. 在机械设计中,为了提高零件的刚度,可以采取的措施是()。
A. 增加材料的弹性模量B. 增加零件的尺寸C. 改变零件的形状D. 所有选项都正确答案:D二、填空题1. 在机械设计中,________是用来描述零件在受到外力作用时抵抗变形的能力。
答案:刚度2. 金属材料的________是指材料在受到外力作用时抵抗断裂的能力。
答案:强度3. 机械设计中,________是指在一定的工作条件下,零件能够正常工作而不发生破坏的时间长度。
答案:使用寿命4. 为了提高机械的传动效率,常常采用________来减少能量损失。
答案:润滑5. 在进行机械设计时,需要考虑到材料的________,以确保设计的可靠性和经济性。
答案:成本三、简答题1. 简述机械设计中常用的材料选择原则。
答:机械设计中常用的材料选择原则包括:满足工作条件的要求,如强度、硬度、韧性等;考虑加工工艺性,确保材料能够通过常规工艺加工成所需形状;考虑经济性,选择成本合理的材料;考虑材料的可获得性,确保材料来源稳定;考虑环境因素,如抗腐蚀性、耐高温性等。
2. 描述机械设计中动载荷与静载荷的区别。
答:静载荷指的是作用在机械零件上的恒定不变的力,它不随时间变化,如静止状态下的重力。
动载荷则是指随时间变化的载荷,它可能是周期性的或非周期性的,如旋转部件的离心力、冲击载荷等。
《机械设计基础》试题一一、单项选择题(本大题共20小题,每小题2分,共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。
1.在如图所示的齿轮—凸轮轴系中,轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动,则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数,其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低,且只承受较大的径向载荷时,宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴,其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中,若需要采用带传动时,应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时,宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时,其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中,轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) (注:下标t表示端面,a表示轴向,1表示蜗杆、2表示蜗轮)A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中,能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题,每小题1分,共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。
一 .填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700; (1) 当取c 杆为机架时,它为何种具体类型?双曲柄机构;(2)当取d杆为机架时,则为曲柄摇杆机构。
平面四杆机构无急回特性时极位夹角θ=0,行程速比系数_ K=1_平面连杆机构当行程速比K>1时,机构就具有急回特性。
在双曲柄机构中,已知三杆长度为 a=80mm,b=150mm,c=120mm,则d 杆长度为 110mm≤d≤190mm2.曲柄摇杆机构中,摇杆为主动件时,曲柄与连杆共线时为死点位置,曲柄为主动件时,_不存在__死点位置;在曲柄摇杆机构中,如果将最短杆杆作为机架,则与机架相连的两杆都可以作整周回转运动,即得到双曲柄机构。
3.曲柄摇杆机构产生“死点”位置的条件是,摇杆为主动件,曲柄为从动件。
曲柄摇杆机构中,曲柄为主动件,则传动角是_连杆与摇杆之间所夹锐角_3.为保证四杆机构良好的机械性能,传动角不应小于最小许用值。
4.凸轮轮廓曲线决定了从动杆的运动规律。
5.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_基圆_。
凸轮机构中,凸轮基圆半径愈大, 压力角愈小,机构传动性能愈好。
凸轮机构中,基圆半径是指凸轮转动中心到实际轮廓线上的最小半径。
凸轮机构中的压力角是指凸轮上接触点的法线与从动件的运动方向间的夹角。
凸轮机构中的压力角是指_凸轮上接触点的法线与该点的线速度方向_间的夹角。
凸轮机构能使从动杆按照凸轮轮廓曲线,实现各种复杂的运动。
6.键20X70GB1095—79的含义是_ A型平键宽度b=20mm,长度L=70mm _。
.键B18*50 的含义是_ B 型长度50mm _。
普通平键的三种形式为_ A B C。
键联接的主要用途是:周向固定,键“12X50”的含义是传递运动和转矩。
紧键联接与松键连联接的主要区别在于:前者安装后,键与键槽之间就存在有摩擦力。
紧键联接主要用途是使轴与轮毂之间沿周向固定并传递扭矩。
普通平键联接传递动力是靠两侧面的挤压力平键联接能传递的最大扭矩为T,现要传递的扭矩为1.5T,则应安装一对平键。
7.链“B18X80”的含义是__ b=1B型键宽长度L=80mm度8mm _。
设计键联接的几项主要内容是:a按轮毂长度选择键的长度 b按要求选择键类型 c按内径选择键的剖面尺寸 d进行必要强度校核具体设计时一般顺序为b-c-a-d。
8.螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来。
它是一种可拆联接。
螺旋传动是指利用螺纹零件实现回转运动转换成直线运动。
9.在国家标准中,规定普通螺纹的牙型角为600,螺纹的公称直径是指它的外径,螺纹“M12X1.5左”的含义是左旋细牙螺纹公称直径12。
M16*2的含义是_细牙螺纹外径16螺距2普通螺纹联接中的松螺纹和紧螺纹联接的主要区别是:松螺纹联接的螺纹部分不承受扭转的作用。
10.采用螺纹联接时,若被联接件总厚度较大,切材料较软,在需要经常装卸的情况下,宜采用双头螺栓联接。
用于薄壁零件联接的螺纹,宜采用三角形细牙螺纹。
拧紧螺母时的功率主要与螺纹的升角和牙型角有关。
11.某调整螺纹,采用双头粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,则螺杆应转_2_圈。
被联接件受横向外力时,如采用普通螺纹联接,则螺栓可能失效的形式为_拉断_。
12.国标规定,三角带有Y Z A B C D E七种类型,传递能力最大的为_ Y 型。
最小的为_A型,代号‘B2240’表示B型基准长度2240mm 。
三角带的锲角是_400 。
标准三角带型号的选定,取决于传递的功率。
工作条件与型号一定的三角带,其寿命随小带轮直径的增大而增大。
三角带传动和平型带传动相比较,其主要优点是传动效率高一定型号的三角带传动,若小带轮直径一定,增大其传动比,则带饶过大带轮上的弯曲应力减小。
为使三角带传动中各根带受载均匀,带的根数不宜超过_10_根三角带横截面为等腰梯形,夹角为40度,在设计三角带轮时,轮槽夹角一般确定为小于40度在具体设计三角带传动时,a:确定带轮直径D1,D2,b:选用带的型号,c:确定带的长度L,d:确定带的根数Z,e:选定初步中心距a,f:计算实际中心距a,g:计算作用在轴上的压力F。
以上各项目进行的顺序为b-a-e-c-f-d-g 。
13.带传动的主动轮直径d1 =180mm,转速n1=940r/min,从动轮的直径为d2=710转速n2=233r/min,则其弹性滑动系数ε为0.022。
带传动的中心距与小带轮的直径一致时,若增大传动比,则小带轮上的包角减小。
带在工作时产生弹性滑动,是由于带的紧边与松边拉力不等。
带传动主要是依靠带和两轮接触面之间的摩擦力来传递与动和动力,带的传动中的有效圆周Ft_与负载无关_。
带传动中,当中心距a过大,常会引起带的_抖动_,而中心距a过小,又会加速带的_老化(失效)_。
15.一对齿轮啮合时,两齿轮的节圆始终相切。
一对齿轮要正确啮合,它们的模数必须相等,一个齿轮上的圆有齿顶圆,分度圆,基圆和齿根圆。
一标准直准圆柱齿轮的周节P=15.7mm,齿顶圆的直径为d=400mm,则该齿轮的齿数为_78_。
17.齿轮传动的标准安装是指分度圆与节圆重合。
18.齿轮传动的重合度越大,表示同时参与啮合的轮齿对数越多,齿轮传动也越平稳。
19.仿形法加工齿轮,根据被加工齿轮的_模数_,_齿数_选择刀具刀号。
20.一主动直齿轮的转矩为100Nm,其分度圆直径为50mm,则其传递的圆周力为4000N,径向力为1455.9N 。
21.滚动轴承代号“6215”的含义是深沟球轴承直径系列2 内径75mm 。
.滚动轴承“6312”的含义是_深沟球轴承直径系列3内径6022.一般来说,滚子轴承更能承受冲击,球轴承更适合于较高的转速下工作。
23.额定动载荷是指额定寿命106寿转,L=1(106转)时轴承所能承受的最大载荷24.转轴是指既承受弯矩也承受扭矩,传动轴是指只承受扭矩25.一个阶梯轴由轴头,轴颈,轴身三部分组成。
1.机构具有确定运动的条件是:原动件数等于自由度数。
2. 在曲柄滑块机构中,当取滑块为原动件时,_有两个_死点位置。
3. 一个渐开线圆柱齿轮上有两个可见圆,_齿顶圆、齿根圆和两个不可见圆:_分度圆、基圆_。
渐开线齿廓基圆上的压力角等于零,渐开线齿廓形状取决于_基圆_直径大小,渐开线标准直齿圆柱齿轮传动,其正确啮合条件为_模数和压力角相等.一渐开线标准直齿圆柱齿轮,跨6个齿与跨7个齿所测的公法线长度分别为42.14mmy 与49.52mm ,则该齿轮模数为_ m=5_。
1一渐开线标准直齿圆柱齿轮的齿距为15.7毫米,齿根圆直径为367.5mm,则该齿轮的齿数为_76,由于渐开线齿轮的传动比等于_基圆半径的反比_,所以即使两轮的安装中心距略有偏差,也不影响两轮的传动比。
由渐开线的形成可知,离基圆越远的点,相应的压力角_大,我国规定标准压力角为_200。
5. 用齿条型刀具范成加工渐开线直齿圆柱齿轮,当_ Z<17_时,将发生根切现象。
6. 标准平键联接的承载能力,通常取决于_轮毂的挤压强度_。
7.对于齿面硬度HB≤350的闭式齿轮传动,设计时一般_先按接触强度条件计算_。
8. 阿基米德圆柱蜗杆的_轴面_模数,应符合标准数值。
10. 通常情况下,避免滚子从动件凸轮机构运动失真的合理措施是_减小滚子半径_。
2.在轴的初步计算中,轴的直径是按_扭转强度_来初步确定的。
14.工作条件与型号一定的三角带,其寿命随小带轮直径的增大而_增大_。
22.仿形法加工齿轮,根据被加工齿轮的_ Z_ m _选择刀号。
24.滚动轴承的额定动载荷是指_ L=1(106转)时承受的载荷_。
2.在正常条件下,滚动轴承的主要失效形式是_滚动体与滚道的工作表面产生疲劳点蚀。
1.机器或机构各部分之间应具有_确定_运动。
机器工作时,都能完成有用的_机械功或实现转换_能量。
4. 常用的间歇运动机构有_棘轮和槽轮机构_。
9.斜齿圆柱齿轮的配对条件是_法面模数和压力角相等,螺旋角大小相等,方向相反。
12. 轴上安装零件有确定的位置,所以要对轴上的零件进行_周向_固定和_轴向_固定。
1. 运动副是指能使两构件之间既能保持_直接接触_接触,而又能产生一定的形式相对运动的_联接_。
8. 牛头刨床的工作台进给机构用的是_棘轮机构_。
10. 分度圆上的压力角等于200,摸数取的是_标准值_,齿厚和齿槽宽_相等的齿轮,称为标准齿轮。
8.A、B、C 三种类型的普通平键b、h、h相同,则工作中受挤压面积最大的应属_ B 型。
23.当两轴距离较远,且要求传动比准确,宜采用_轮系传动_。
25.闭式硬齿面齿轮传动的强度设计,首先按_齿根弯曲疲劳强度_条件计算出_模数_。
19.闭式软齿面齿轮传动的强度设计,首先按_齿面接触疲劳强度条件计算,校核齿根弯曲疲劳强度。
20.轮系通常分为_定轴轮系和行星轮系_两种。
1.机器或机构构件之间,具有确定的相对运动。
机构具有确定运动的条件是:原动件数等于机构的自由度数.5.双圆销外啮合槽轮机构,槽轮有6条槽,要使槽轮转两圈,曲柄盘应转 12 圈7.模数是齿轮的主要参数,是齿轮各部分几何尺寸计算的依据,齿形的大小和强度与它成正比。
8.标准外啮合斜齿轮传动的正确啮合条件是:两齿轮的法面模数和法面都相等,齿轮的螺旋角相等而旋向相反。
9.规定蜗杆头数与螺旋升角的正切之比,称为蜗杆特性系数。
10.在工作中同时承受弯矩和扭矩两种作用,本身又转动的轴,叫转轴16.刚性凸缘联轴器用四只铰制孔螺栓联接,螺栓中心的圆直径D=200mm ,轴传递扭矩T=180N.m,则作用在每个螺栓上的力为450。
10.一调整螺旋,采用双线粗牙螺纹,螺距为3毫米,为使螺母相对螺杆沿轴线移动2毫米,则螺杆应转1/3 圈19.闭式软齿面齿轮传动的强度设计,首先按齿面接触疲劳强度条件计算,校核齿根弯曲疲劳强度。
20.轮系通常分为定轴轮系和行星轮系两种。
8.牛头刨床的工作台进给机构用的是_棘轮机构_。
18.汽车下部,由发动机、变速器、通过万向联轴器带动后轮差速器的轴,是_传动轴。
1.两轴在空间交错900的传动,如已知传递载荷及传动比都较大,则宜选用_蜗轮蜗杆传动_。
24.当两轴距离较远,且要求传动比准确,宜采用_轮系传动_。
1.机器或机构各部分之间应具有_确定_运动。
机器工作时,都能完成有用的_机械功或实现能量转换。
9.斜齿圆柱齿轮的配对条件是_法面模数和压力角相等,螺旋角大小相等,方向相反。
10.国家标准中,普通平键的主要尺寸6Xh按_轴径_选取。
11.对于安装有斜齿圆柱齿轮的传动轴,最好选用_角接触3、7(6) _滚动轴承支承此轴;对于安装直齿圆柱齿轮的传动轴,最好选用_向心6、N _滚动轴承支承此轴。
