《汽车电子技术基础》期末试卷A姓名:班级:成绩:一、填空题(每题3分,共12题,共33 分)1.用国家统一规定的图形符号画成的电路模型图称为,它只反映电路中电气方面相互联系的实际情况,便于对电路进行和。
2.在实际电路中,负载电阻往往不只一个,而且需要按照一定的连接方式把它们连接起来,最基本的连接方式是、、。
3.在直流电路的分析、计算中,基尔霍夫电流第一定律又称定律,它的数学表达式为。
假若注入节点A的电流为5A和-6A,则流出节点的电= A 。
流I出4.电路中常用的四个主要的物理量分别是、、、。
它们的代表符号分别是、、和。
5.在实际应用中,按电路结构的不同分为电路和电路。
凡是能运用电阻串联或电阻并联的特点进行简化,然后运用求解的电路为;否则,就是复杂电路。
6.描述磁场的四个主要物理量是:、、和;它们的代表符号分别是、、和;7.电磁力F的大小与导体中的大小成正比,与导体在磁场中的有效及导体所在位置的磁感应强度B成正比,其表达式为,单位为。
8.凡大小和方向随时间做周期性变化的电流、电压和电动势、和,统称交流电。
而随时间按正弦规律变化的交流电称为。
9.、和是表征正弦交流电的三个重要物理量,通常把它们称为正弦交流电的三要素。
10.已知一正弦交流电压为u=2202sin(314t+45°)V,该电压最大值为V,角频率为rad/s,初相位为、频率是Hz,周期是s。
11.我国生产和生活所用交流电(即市电)电压为V,其有效值为V,最大值为V,工作频率f=___Hz,周期为T=___s,角速度ω=_ __rad/s,在1s内电流的方向变化是____次。
二、判断下列说法的正确与错误(正确的打√,错误的打×,每小题1分,共20 分)12.电路处于开路状态时,电路中既没有电流,也没有电压。
()13.理想的电压源和理想的电流源是不能进行等效变换的。
()14.对于一个电源来说,在外部不接负载时,电源两端的电压大小等于电源电动势的大小,且方向相同。
汽车电工电子技术基础考试试题及参考答案1、并联电路中其总电阻肯定()其中任何一个电阻。
A、大于B、等于C、小于D、无法确定答案:C2、线路安装时,为了不发生安全事故一定要严格遵守()的规定A、火线进开关,零线进灯头,左零右火,接地在上B、火线进开关,零线进灯头,左零左火,接地在上C、火线进灯头,零线进开关,左零右火,接地在上D、火线进灯头,零线进开关,左零右火,接地在下答案:A3、在焊接过程中当焊丝融化一定量后,立即向左上()方向已开焊丝A、60°B、45°C、30°D、90°答案:B4、心肺复苏法支持生命的三项基本措施:()、口对口(鼻)人工呼吸和胸外按压(人工呼吸)。
A、气流通畅B、呼吸通畅C、气道通畅D、以上都不是答案:A5、下面能将光信号转变为电信号的是()A、光敏二极管B、开关二极管C、整流二极管D、都不能答案:A6、当输出特性曲线靠近纵轴的区域时,Uce<Ube,则发射结和集电结的状态是()A、Ub> Uc>UeB、Ub< Uc<UeC、Ub=Uc=UeD、Ub> Ue>Uc答案:A7、一用电器测得其电阻为55Ω,使用时电流为4A,则其供电线路的电压为()A、100VB、110VC、200VD、220V答案:D8、下面能将光信号转变为电信号的是()A、光敏晶体管管B、开关二极管C、整流二极管D、都不能答案:A9、普通低压导线根据外皮绝缘包层的材料不同可分为()A、QVR型和QFR型B、QFR型和QYR型C、QVR型和QBR型D、QBR型和QYR型答案:A10、放大电路的三种状态()A、都有电压放大作用B、都有电流放大作用C、都有功率放大作用D、只有共射极电路有功率放大作用答案:C11、直流电动机是把电能转化为()能的一种旋转机械。
A、化学能B、电能C、机械能D、以上都对答案:C12、有一电阻的阻值为800Ω,通过电阻的电流为50mA,则电阻两端的电压为()A、400VB、40VC、4000VD、260V答案:B13、稳压管是一种特殊的()型硅二极管。
《汽车电工电子技术基础》试卷(A)一.填空:(共计20分,每空1分)1.晶体二极管按使用材料不同可分为二极管和二极管。
2. 在直流电路中电流和电压的和都不随时间变化。
3. 随按规律变化交流电称为正弦交流电。
4.三极管的三个电极分别是,,。
和。
5.三极管按内部结构不同可分为型和型管.6. 周期用字母_____表示,单位是 ____。
频率用字母_____表示,单位是 _____。
周期和频率之间的关系式。
7. 交流电在单位时间内(1秒)完成周期性变化的次数叫做______ ;用的时间叫做_____ 。
8.放大器的主要功能是将不失真地。
二.判断题:(共计20分,每小题2分)1.电路一般由电源、负载、导线和控制装置四部分组成()2.大小和方向都不随时间作周期性变化的电流称为交流电()3.电路有三种状态,通路状态、开路状态和断路状态()4.电阻串联时,电阻值小的电阻通过的电流大()5.三相对称电源的最大值相等,角频率相同,相位互差120度()6.三相发电机绕组,向外供电时,其连接方式有星形连接和三角形连接两种()7.在汽车运行中,可拆装蓄电池的正负两极的任意一根线()8.测量时,电流表应并联在被测电路中,电压表应串联在被测电路中()9.汽车点火线圈是利用变压器原理制成的( )10.利用串联电阻,可扩大直流电流表的量程()三.选择题:(共计30分,每小题2分)1.直流电的文字符号为()A ACB VC C DC2 .电流的方向规定为()移动的方向A 负电荷B 负离子C 正电荷3. 电阻串联后总电阻( )A 增大B 减小C 不变4.电流总是从高电位流向低电位,这一结论适用于()A 外电路 B内电路 C全电路5. 某电阻两端电压为40V,通过电阻的电流为0.5A,则导体的电阻为( )A 80ΩB 600ΩC 200Ω6.一只电阻的阻值为3Ω,另一只为6Ω,将两电阻并联起来,其电阻值为()A 4ΩB 2ΩC 1Ω7. 我国使用的工频交流电的频率为()A 45HZB 60HZC 50HZ8. 三相四线制电源的线电压与相电压的数量关系为()A UL=3UPB UL=2UPC UL=31UP9. 确定一个正弦量的三要素为( )A 最大值角频率初相位B 瞬时值周期初相位C 有效值周期相位差10. 与参考点有关的物理量()A 电流B 电压C 电位11. 触电以人体受到伤害程度不同可分为电击和()两种A 电伤B 电灼C 电腐蚀12. 我国用电安全规定中把()定为安全电压值A 50VB 100VC 36V13. 单相触电时,人体承受的电压是()A 线电压B 相电压C 跨步电压14. 在三相四线制中,相线与中性线之间的电压称为()A线电压 B相电压 C即是相电压也是线电压15. 安全保护措施,有保护接地、漏电保护器和()等A 保护接地B 减少电流C 减少电压四.简答题:(共计14分,每小题7分)1. 汽车电路有哪些特点?(7分)2. 有两只电阻,R1、R2小,请画图(7分)五.计算题:(共计16分,每小题8分)1.已知某电动势E=1.65V,在电动势两端接上一个R=5Ω的电阻,测得电路中电流I300mA,求电动势的端电压和内阻(8分)2. 一个标有40V/80W的电阻,现要接到40V消耗多少度电?(8分)答案一.填空:(共20分,每空1分)1.硅,锗2.大小,方向3.时间,正弦函数4.集电极,发射极,基极5.PNP,NPN6.T,S,ƒ ,HZ,T =1/ƒ7.频率,周期8.信号,放大二.判断题:(共20分,每小题2分)√×××√√××√×三.选择题:(共计30分,每小题2分)C C A A A B C A A C A C B B A四.简答题:(共计14分,每小题7分)1.汽车电路的特点是低压(12V 24V)直流(蓄电池和发电机供电)单项制汽车电路实行单线制的并联电路,这是从总体上看的,在局部电路仍然有串联、并联与混联电路.全车电路其实都是由各种电路叠加而成的,每种电路都可以独立分列出来,化复杂为简单.汽车全车线路主要由电源系统、启动系统、点火系统、照明与信号系统、仪表系统以及辅助电器系统等组成。
成人高等函授《汽车电工电子技术》课程试卷(A 卷)姓名:班级成绩一单项选择(每小题1分,共30分)1.生活中需要安全用电,下列说法中正确的是()A.可以在高压线下放风筝 B.家庭电路中的保险丝越粗越好C. 给电冰箱供电要使用三孔插座 D.电灯的开关可以接在火线上,也可以接在零线上2.以下操作不符合安全用电要求的是()A.开关应和用电器串联,再与火线相接 B.螺丝口灯座的螺旋套应与零线相接C. 发现有人触电时,应迅速把他拉开 D.更换保险丝时,绝不能用导线代替3.下列说法中正确的是()A. 家庭电路中的熔丝熔断,—定是发生了短路B.有金属外壳的家用电器,一定要插在三孔插座上C.家用电能表上的示数表示了家庭用电的总功率D.电风扇工作时,消耗的电能全部转化为机械能4.安装家庭电路时,下列说法错误的是( )A.各个电灯之间并联B.插座与电灯之间并联C.开关应控制火线D.火线零线都要安装保险丝5.下列说法符合安全用电原则的是( )A.用粗铜丝代替保险丝B.用湿的抹布擦拭正在发光的电灯泡C.在通电的电线上晾晒衣服D.家用电器的金属外壳要接地6. 洗衣机电冰箱等家用电器都使用三孔插座,是因为如果不接地,则A. 家用电器不能工作B. 家用电器的寿命会缩短C. 人接触家用电器时可能发生触电事故D. 家用电器耗电能会增加7. 熔丝在城乡家用电路中依然较为常用,以下相关说法中正确的是A.熔丝的特点是电阻比较大,熔点比较高B.家庭应该根据具体用电需要选用相应规格(额定电流大小)的熔丝C.家庭选用的熔丝越粗越保险D.在熔丝熔断了之后可以使用铜丝,铁丝代替熔丝8. 李刚家的灯不亮了,他用测电笔检查的时候发现测电笔的氖泡仍能发光,保险丝与灯泡都完好,分析此故障的原因( )A. 停电了B. 进户的火线断了C. 火线与零线相碰了D. 零线断了9. 下列做法中符合安全用电原则的是( )A. 在有绝缘皮的通电导线上搭凉衣服B. 将有绝缘皮的通电导线直接绕在铁窗上C. 发现有人触电时,立即切断电源D. 用湿抹布擦拭亮着的电灯泡10.直流电动机的工作原理是()A.将直流电能转化为机械能B.将机械能转化为直流电能C.将交流电能转化为机械能D.将机械能转化为交流电能11.我国民用正弦交流电的工作频率为().A.30HZ B.50HZ C.60HZ D.100HZ12.电容在电路中的特性是()A.隔直流通交流B.隔交流通直流C.热效应13.在汽车供电系统中作为汽车电源的是( )A.蓄电池 B. 发电机C.有蓄电池和发电机两种 D.干电池14.小榕家里三盏电灯同时熄灭了,她用测电笔测家里所有线路,结果氖管都发光,小榕对此故障做了下列四种判断,你认为正确的是()A.进户线火线断了B.进户线零线断了C.由于家庭电路中电流过大,三盏灯同时坏了D.家里电路中某处发生了短路15.在下列现象中,不可能引起家中保险丝熔断的是()A.开关中的两个线头相碰 B. 电路中增加了大功率的用电器C. 插座中的两个线头相碰 D.室内电线绝缘皮损坏16.下列现象中,可能引起家中保险丝熔断的是()①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A. ①② B.②③ C. ②④ D.①③17 直流电的文字符号为( )A ACB VC C DC18 电流的方向规定为( )移动的方向A 负电荷B 负离子C 正电荷19 电阻串联后总电阻( )A 增大B 减小C 不变20电流总是从高电位流向低电位,这一结论适用于( )A 外电路B 内电路C 全电路21 某电阻两端电压为40V ,通过电阻的电流为0.5A ,则导体的电阻为( )A 80ΩB 600ΩC 200Ω22 一只电阻的阻值为3Ω,另一只为6Ω,将两电阻并联起来,其电阻值为( )A 4ΩB 2ΩC 1Ω23 我国使用的工频交流电的频率为( )A 45HZB 60HZC 50HZ24 三相四线制电源的线电压与相电压的数量关系为( )A U L =3U PB U L =2U PC U L =31U P 25 确定一个正弦量的三要素为( )A 最大值 角频率 初相位B 瞬时值 周期 初相位C 有效值 周期 相位差26 与参考点有关的物理量( )A 电流B 电压C 电位27 触电以人体受到伤害程度不同可分为电击和( )两种A 电伤B 电灼C 电腐蚀28 我国用电安全规定中把( )定为安全电压值A 50VB 100VC 36V29 单相触电时,人体承受的电压是( )A 线电压B 相电压C 跨步电压30 在三相四线制中,相线与中性线之间的电压称为( )A 线电压B 相电压C 即是相电压也是线电压二判断(每小题2分,共24分)1 电路一般由电源、负载、导线和控制装置四部分组成()2 大小和方向都不随时间作周期性变化的电流称为交流电()3 电路有三种状态,通路状态、开路状态和断路状态()4 电阻串联时,电阻值小的电阻通过的电流大()5 三相对称电源的最大值相等,角频率相同,相位互差120度()6 三相发电机绕组,向外供电时,其连接方式有星形连接和三角形连接两种()7 变压器可进行交流电压、交流电流和交流阻抗变换()8 在汽车运行中,可拆装蓄电池的正负两极的任意一根线()9 测量时,电流表应并联在被测电路中,电压表应串联在被测电路中()10 汽车点火线圈是利用变压器原理制成的( )11 利用串联电阻,可扩大直流电流表的量程()12 当电器发生火灾时,应立即切断电源,在未断电时,应用二氧化碳灭火器灭火()三简答题(共20分)1 汽车电路有哪些特点?(7分)2 有两只电阻,R1、R2如何连接使得它们的总阻值为最大,如何连接使它们的总阻值为最小,请画图(7分)3 汽车交流发电机的定子总成和转子总成的主要作用是什么?(6分)四画图题(6分)画出电阻、直流电源、电容、变压器、电感、熔断器的符号(6分)五计算题(共20分)1已知某电动势E=1.65V,在电动势两端接上一个R=5Ω的电阻,测得电路中电流I=300MA,求电动势的端电压和内阻(7分)2 一只变压器,需将100V的低压升为200V,若一次线圈为80匝,二次线圈为多少匝?(7分)3 一个标有40V/5A的用电器,现要接到电压为220V的电源上,问应串多大电阻.(6分)《汽车电工电子技术》试题答案一单项选择(每小题1分,共30分)1C 2C 3B 4D 5D 6B 7B 8D 9C 10A 11C 12A 13C 14B 15A 16D 17C 18C 19A 20A 21A 22B 23C 24A 25A 26C 27A 28C 29B 30B二判断(每小题2分,共24分)√×××√√√××√×√三简答题(共20分)1 汽车电路的特点是低压(12V 24V)直流(蓄电池和发电机供电)单项制2 略3 略四画图题(6分)略五计算题(共20分)1 U端=1.5V R0=0.5Ω2 N2=160匝3 R=36Ω。
秘密★启用前学年度第二学期期末统一考试汽车电工电子基础(用于汽修专业班)注意事项:1、本试卷分第I卷(选择题)、第II卷(非选择题)两部分。
共100分,考试时间60分钟。
2、答第I卷前,考生务必将自己的专业班级、考号、姓名准确无误地填写在密封线内.3、第I卷的选择题务必填在选择题答题卡内,答在试卷上无效★祝你考试顺利★第Ⅰ卷(选择题共40分)一、选择题答题卡(本大题共10个小题,每小题4分,共40分)一、选择题(本大题共10个小题,每小题4分,共40分,每小题共四个选项,请将唯一正确答案填在题后的括号内)1.直流电动机的工作原理是()A.将直流电能转化为机械能B.将机械能转化为直流电能C.将交流电能转化为机械能D.将机械能转化为交流电能2.我国民用正弦交流电的工作频率为().A.30HZ B.50HZ C.60HZ D.100HZ 3.正弦交流电的电压为u=100sin(100πt+π/3)V,则它的峰值是()A.50V B.100V C.220V D.380V4.三相四线制供电系统中,有两种不同的电压,其中,220V可用于(),380V可用于()A.三相异步电动机B.汽车喇叭供电C.直流电机D.教室日光灯5.若假设直流电路中电流参考方向向右,而计算出实际电流值为5A,则实际电流方向与参考方向( )A.相同 B.相反C.成一定夹角 D.无关6.理想状态下,已知电阻阻值为100欧,当把此电阻接入电压为5V,电流为0.5A的电路中,其阻值为()A.100欧B.10欧C.50欧D.5欧7.汽车倒车灯及警报器电路中,利用的电容的哪种特性()A.充电 B.放电 C.充电和放电 D.以上都不是8.熔断器在电路中是起保护作用的,那它是利用()的原理A.电容的充放电B.电感能储存能量C.电流的热效应熔断熔丝切断电源D.以上都不对9.若变压器的初级次级线圈绕组比为1:100,则此变压器()A.是升压变压器B.是降压变压器C.初级次级的电流比为1:100D.初级次级的电压比为100:110.在汽车供电系统中作为汽车电源的是( )A.蓄电池 B. 发电机C.有蓄电池和发电机两种 D.干电池年级专业班级姓名考号※※※※※密※※※封※※※线※※※内※※※不※※※要※※※答※※※※题※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※二年级上册·《汽车电工电子基础》试题第1 页(共4 页) 二年级上册·《汽车电工电子基础》试题第2 页(共4 页)第Ⅱ卷(非选择题共60分)二、填空题(本大题共4个小题,每小题4分,共16分,把答案填在题中横线上)11.一个电路存在三种状态,分别是、、12.磁体外部磁场的方向规定为13.为了保障电气设备安全运行,防止人身触电事故的发生,电气设备常采用、的措施14.在正弦交流电中,完成一次周期性变化所用的时间叫三、解答题:(本大题共 4 个小题,共 44分。

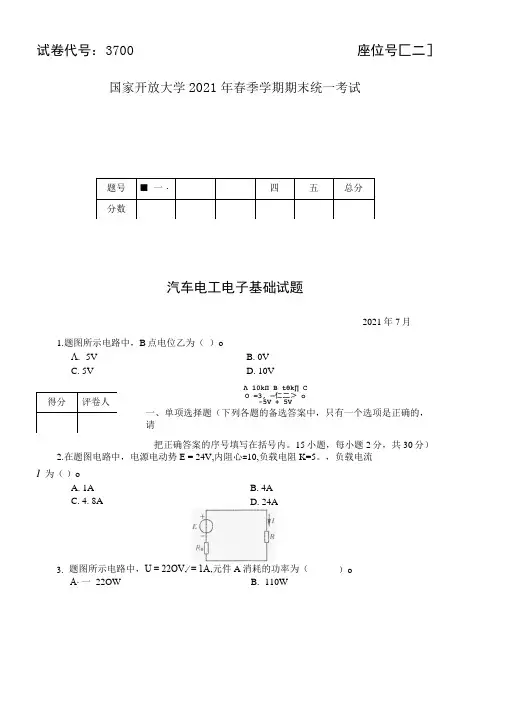

试卷代号:3700 国家开放大学2021年春季学期期末统一考试汽车电工电子基础试题2021年7月1.题图所示电路中,B 点电位乙为( )o Λ. -5V B. 0V C. 5V D. 10VΛ 10kΠ B tθk∏ C O =3, —仁二> o-5V + 5V2.在题图电路中,电源电动势E = 24V,内阻心=10,负载电阻K=5。
,负载电流I 为( )oA. 1A C. 4. 8AA∙ 一 22OW得分评卷人题号 ■ 一・四五总分分数一、单项选择题(下列各题的备选答案中,只有一个选项是正确的,请把正确答案的序号填写在括号内。
15小题,每小题2分,共30分)座位号匚二]B. 4A D. 24A3. 题图所示电路中,U = 22OV,∕ = 1A,元件A 消耗的功率为()oB. -110WD. 220 WC. 110Wo--A ------------------- o+ U -4.额定值为220V.40W的白炽灯,灯丝热态电阻的阻值为()oA. 0. 19。
B. 5.5∩C∙ 121OΩ D. 8800Ω5 .题图所示电路中,已知总电流I = 2A,则支路电流∕1是(A∙ 0. 2AC. 0. 8ΛD. 1. 2A9 .将题图所示电路化为电流源模型,其电流Is 和电阻R 。
分别为(A. 1Λ,2Ω C. 2A,1。
10 .当直流磁路中铁心的横截面减小,而其它条件不变时,磁路的磁通()0A.增大B.减小C.不变D.无法确定)oB. 0. 4A 6.题图所示电路中分别为()0A. 1Λ,2ΛB. 2A,1A C∙ 1A,—2AD. TA,2A7 .在题图所示电路中,A 、B 两点间的等效电阻为()oΛ. 12QC. 19.5。
8 . 16. 5Ω D. 33Ω8.在题图所示电路中,A 、B 两点间的端电压为()oA∙ 6V B. 2VC. 一2VB. 1Λ JΩ D. 2Λ,2ΩA B11 .汽车交流发电机不能给以下哪个器件提供电能?()A.蓄电池B.收音机C.起动机D.空调压缩机12 .题图所示稳压电路,已知稳压管VT 1的稳压值为6V 、稳压管VT 2的稳压值为8V, VT 1,VT 2的正向压降均为0.7V,则输出电压〃。
《汽车电工电子技术》试题(1)一 单项选择(每小题2分,共30分)1 直流电的文字符号为( )A ACB VC C DC2 电流的方向规定为( )移动的方向A 负电荷B 负离子C 正电荷3 电阻串联后总电阻( )A 增大B 减小C 不变4电流总是从高电位流向低电位,这一结论适用于( )A 外电路B 内电路C 全电路5 某电阻两端电压为40V ,通过电阻的电流为0.5A ,则导体的电阻为( )A 80ΩB 600ΩC 200Ω6 一只电阻的阻值为3Ω,另一只为6Ω,将两电阻并联起来,其电阻值为( )A 4ΩB 2ΩC 1Ω7 我国使用的工频交流电的频率为( )A 45HZB 60HZC 50HZ8 三相四线制电源的线电压与相电压的数量关系为( )A U L =3U PB U L =2U PC U L =31U P 9 确定一个正弦量的三要素为( )A 最大值 角频率 初相位B 瞬时值 周期 初相位C 有效值 周期 相位差10 与参考点有关的物理量( )A 电流B 电压C 电位11 触电以人体受到伤害程度不同可分为电击和( )两种A 电伤B 电灼C 电腐蚀12 我国用电安全规定中把( )定为安全电压值A 50VB 100VC 36V13 单相触电时,人体承受的电压是( )A 线电压B 相电压C 跨步电压14 在三相四线制中,相线与中性线之间的电压称为( )A 线电压B 相电压C 即是相电压也是线电压15 安全保护措施,有保护接地、漏电保护器和( )等A 保护接地B 减少电流C 减少电压二 判断并改正(每小题2分,共24分)1 电路一般由电源、负载、导线和控制装置四部分组成( )2 大小和方向都不随时间作周期性变化的电流称为交流电( )3 电路有三种状态,通路状态、开路状态和断路状态( )4 电阻串联时,电阻值小的电阻通过的电流大( )5 三相对称电源的最大值相等,角频率相同,相位互差120度( )6 三相发电机绕组,向外供电时,其连接方式有星形连接和三角形连接两种( )7 变压器可进行交流电压、交流电流和交流阻抗变换( )8 在汽车运行中,可拆装蓄电池的正负两极的任意一根线()9 测量时,电流表应并联在被测电路中,电压表应串联在被测电路中()10 汽车点火线圈是利用变压器原理制成的( )11 利用串联电阻,可扩大直流电流表的量程()12 当电器发生火灾时,应立即切断电源,在未断电时,应用二氧化碳灭火器灭火()三简答题(共20分)1 汽车电路有哪些特点?(7分)2 有两只电阻,R1、R2如何连接使得它们的总阻值为最大,如何连接使它们的总阻值为最小,请画图(7分)3 汽车交流发电机的定子总成和转子总成的主要作用是什么?(6分)四画图题(6分)画出电阻、直流电源、电容、变压器、电感、熔断器的符号(6分)五计算题(共20分)1已知某电动势E=1.65V,在电动势两端接上一个R=5Ω的电阻,测得电路中电流I=300MA,求电动势的端电压和内阻(7分)2 一只变压器,需将100V的低压升为200V,若一次线圈为80匝,二次线圈为多少匝?(7分)3 一个标有40V/5A的用电器,现要接到电压为220V的电源上,问应串多大电阻。
汽车电工电子基础试题及答案丁立新电工基础考试的时候大家需要在开始前刷刷题,我们看看下面的电工基础考试题及答案吧!1判断题1、变压器温度的测量主要就是通过对其油温的测量去同时实现的。
如果辨认出油温较平时相同功率和相同条件下高于10 ℃时,应当考量变压器内出现了故障。
(对)2、在交流电机的三相相同绕组中,通以三相相等电流,可以形成圆形旋转磁场。
(错)3、三相异步电动机定子极数越多,则输出功率越高,反之则越高。
(弄错)4、电压变化率是变压器的主要性能指标之一,对于电力变压器,由于一、二次绕组的电阻和漏抗都很小,因此额定负载时,电压变化率约为 4%~6% 。
(对)5、三相异步电动机,无论怎样采用,其转差率都在 0~1 之间。
(弄错)6、为了提高三相异步电动机的起动转矩,可使电源电压高于额定电压,从而获得较好的起动性能。
(错)7、接触器的银和合金触点在分断电弧时分解成黑色的水解膜电阻,可以导致触点接触不良,因此必须锉掉下来。
(弄错)8、单相电磁铁心上装有短路环,以防铁心振动,那么三相电磁铁心上一定也有短路环。
(错)9、在感性功率两端并联适度的电容器后,可以并使通过感性功率的电流量增大,并使电路的功率因数获得提升。
(弄错)10、用示波器测量电信号时,被测信号必须通过专用探头引入示波器,不用探头就不能测量。
(错)11、电桥的灵敏度只依赖于所用检流计的灵敏度,而与其它因素毫无关系。
(弄错)12、两个电感线圈串联使用时,电感量大的线圈其两端的压降也大,这一规律同样适用于电容串联电路和电阻串联电路。
(错)13、因为自感电动势的方向总是企图制止原电流的变化,所以自感电动势的方向总是和原电流的方向恰好相反。
(弄错)14、在同一供电系统中,三相负载接成y形和接成△形所吸收的功率是相等的。
(错)15、稳压二极管的平衡电流表就是指稳压管工作时容许通过的最小电流。
远远超过比值,稳压管将损毁。
(弄错)16、在逻辑电路中有正负逻辑之分,当用表示高电平,表示低电平,称为正逻辑,反之称为负逻辑。

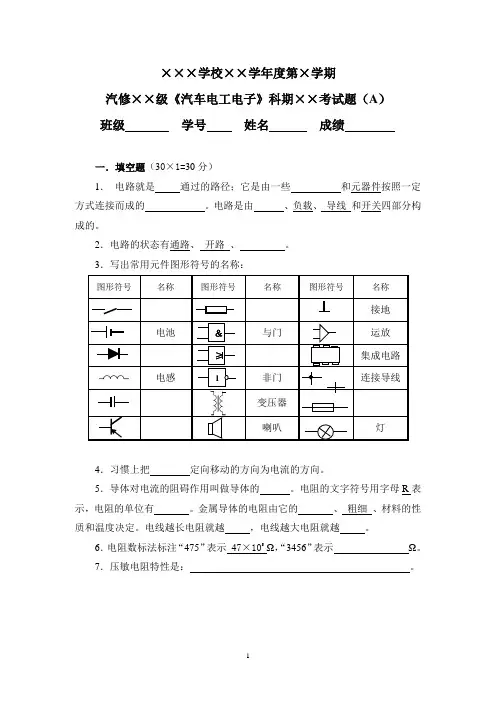

×××学校××学年度第×学期汽修××级《汽车电工电子》科期××考试题(A)班级学号姓名成绩一.填空题(30×1=30分)1.电路就是通过的路径;它是由一些和元器件按照一定方式连接而成的。
电路是由、负载、导线和开关四部分构成的。
2.电路的状态有通路、开路、。
3.写出常用元件图形符号的名称:4.习惯上把定向移动的方向为电流的方向。
5.导体对电流的阻碍作用叫做导体的。
电阻的文字符号用字母R表示,电阻的单位有。
金属导体的电阻由它的、粗细、材料的性质和温度决定。
电线越长电阻就越,电线越大电阻就越。
6.电阻数标法标注“475”表示47×105Ω,“3456”表示Ω。
7.压敏电阻特性是:。
8.写出下面电阻阻值:尾绿蓝灰黑红R=9.根据磁导率的大小,可以把物质分为反磁物质、物质和铁磁物质,磁导率很大的常用金属有、镍。
10.正弦交流电的三要素是有效值、、初相。
11.我们国家市电的线电压是V,相电压是220 V。
12.半导体的导电特性有:热敏性、性和掺杂性。
13.按内部半导体极性的不同,三极管可组成PNP 型管和型管,它们在符号上的区别是的方向不同,箭头方向代表了三极管集电极的正方向。
三极管主要有开关和的作用。
二.选择题(7×3=21分)1.两点间的电位差叫----------------------------------------------------------()A.电动势B.电流C.电容D.电压。
2.用来测量电路所消耗电能的仪表叫-------------------------------------()A.电流表B.电压表C.电度表D.功率表。
3.电功率的单位是--------------------------------------------------------------()A.W B. A C.V D.Ω4.电容器是-----------------------------------------------------------------------()A.电压表B.装电的容器C.就是电感D.电流表。
汽车电工电子技术测试题含答案一、单选题(共43题,每题1分,共43分)1.集成运放的线性应用存在( )现象,非线性应用存在虚断现象。
A、虚断和虚短B、虚地C、虚断正确答案:A2.数码可以并行输入、并行输出的寄存器有( )A、数码寄存器B、二者皆有C、移位寄存器正确答案:B3.当汽车铅酸蓄电池刚充电终了时,检测其两端的稳定电压应为()A、12.6VB、13.2~14.8VC、13.5~14.5VD、15V以上正确答案:D4.测得NPN型三极管上各电极对地电位分别为Ve=2.1V,Vb=2.8V,Vc =4.4V,说明此三极管处在()。
A、反向击穿区B、截止区C、放大区D、饱和区正确答案:C5.在汽车整流发电机的三相桥整流电路中,在一个周期内每个二极管导通的时间占()周期A、1/6B、1/2C、1/3D、1/4正确答案:C6.有一量程为50V的伏特计,其内阻为2000W,欲使其量程扩大到300V,需串联()电阻。
A、12KWB、40WC、1000WD、10KW正确答案:D7.在直流电路中,影响电容两端建立电压充电速率的因素有()。
A、电流的平方B、电压的平方C、电流的大小D、电阻大小正确答案:C8.汽车铅酸蓄电池单格电池中,负极板比正极板多一片的原因是()。
A、可增高电压B、防止负极板变形C、防止正极板变形D、防止极板硫化正确答案:C9.下列器件中,()不属于特殊二极管。
A、稳压二极管B、发光二极管C、光电二极管D、整流二极管正确答案:D10.汽车发电机所用的二极管中,负极性二极管是指()。
A、引线为负极B、壳接火线C、壳为正极D、引线为正极正确答案:A11.汽车硅整流发电机定子铁心是用厚度为()mm硅片叠成。
A、0.25~0.5B、0.5~1.0C、1.5~2.0D、1.0~1.5正确答案:B12.在纯净的半导体中掺入微量的5价元素形成的是()型半导体。
A、NB、PC、PNPD、NPN正确答案:A13.理想运放的开环放大倍数A u0为( ),输入电阻为∞,输出电阻为0。
汽车电工电子基础考试试题一、选择题(每题2分,共38分)1.三极管的()是用来表示三极管的电流放大能力的参数。
A电流放大系数 B 穿透电流 C 最大允许电流 D 反向击穿电压2.1kWh电可供一只“220V、25W”的灯泡正常发光的时间是()h。
A、20B、25C、40D、453.电路中任意两点电位的差值称为()。
A 电动势B电压 C 电位 D 电流4.电流、电压、电位、电动势和电功率分别用什么符号表示()。
A I,U,V,E,PB I,E,U,V,PC I,V,U,E,PD V,U,I,E,P5.下列不属于应用了电磁感应现象的是()。
A 发电机B发动机 C 电动机 D 电磁铁6.工作在放大状态的NPN三极管,其发射结电压U BE和集电结电压U BC应为()。
A. U BE>0,U BC<0B. U BE>0,U BC>0C. U BE<0,U BC<0D. U BE<0,U BC>07.欲测单相桥式整流电路的输入电压U i及输出电压U0,应采用的方法是()。
A.用直流电压表分别测U i及U0B.用交流电压表分别测U i及U0C.用直流电压表测U i,用交流电压表测U0D.用交流电压表测U i,用直流电压表测U08.一用电器测得其阻值是55Ω,使用时的电流为4A,则其供电线路的电压为( )V。
A、100B、110C、200D、2209.超大规模集成电路是指每片上集成度达()个元器件以上的集成电路。
A、100B、1000C、10000D、10000010.在纯电容元件交流电路中,电流和电压的相位差Φ=Φi-Φu是( )。
A、0°B、45°C、90°D、180°11.逻辑变量的取值1和0可以表示()。
A开关的闭合、断开 B 电位的高、低 C 电流的有、无 D 以上都是12.在()输入情况下,“与非”运算的结果是逻辑0。
国家开放大学电大专科《汽车电工电子基础》2023-2024期末试题及答案(试卷代号:3700)一 ..单项选择刎(下列各凰的希选誓宴中.只有一个选项星正确的.倩把正确答案的序号增珍在括号内.15小题•每小露2分,共3U分)L融图所示电路中.B点电仕胃为(A. -5V C- 5VK. UV niovhiMi在题阁电路中.电源电动咨£ 2“•内阻R L in.伯兹电阻n 5d 睥电讹,凯 A. IAC R" K 4A24 A03所示电路中.U=22QV.7 =IA.元件A消社的功率为(A. 22QW (:. nowH. 一nowIX 220 W + U -1.前,WWW的向炽灯.加上电阳的阻侃切Ai。
,19。
a 5,5"13100n. 88(X)h,31庖图折示电路中.己知总电涂/2A .帆支路电混h是《>•A. 0.2A R・ 0. 4AC. O.«AD. L2A6.咂图所示电路中分别为()•A- IA.2A C 1A—2AB. 2A.1A D.7. 也埋ig所亲电路中・A.B两点间的等效电阻为(>•A. 12QB. 1(,5"(:• w;5nD. 33HH在gg涕所示电路中.AJtjttj点间的端电压为().A. 6V& 2VC. -2VD. 一6V机物翘图所示电跆化为电篱源SM.H电流G和电阻&分别为《)・A. 1A.2Qfl IA.1DC; 2/X.inD. 2A.2nKt当■流健路中校心的横截而减小・而其它条件不定时,破路的磁通()•A.增Ka披小:c.不变n无法确定ih 电机不intftUTwtBttwmmJK? <)A. fftUft;B. 机u W.机Di空调伟■机n. num所承钓Hi噂胳.己"VTi的。
株值为6V・0fK皆VT,的vi M rr t的正向压降均为O.7V・IM・出电ifiL为(>.A Q.7Va 6VC. 8Va 13Vix A三段*it大电路的■费等效电路时.■!<电ai«H> «ft().K. ffffic似削不发II.理虺远算故大81的曜人电知为《A.0c.几£j欺s K几十欧嶂U无宠大is.式整值电路整it二槌管的最届JU >.A. I R C 3 H11 2 n n. 4二■•璃逸在每小HI的条诋答宫中.恐出二个以上的正并将其序号场在话号内.•逸、少ft.flliR均不得分.5小■•客小■ I分.共2。
汽车电工电子技术基础考试题+参考答案一、单选题(共40题,每题1分,共40分)1、当晶体三极管的发射结和集电结都反偏时,晶体三极管的集电极电流将()A、反向B、增大C、几乎为零D、减小正确答案:C2、发现有人触电后,应采取的正确措施是()A、迅速去喊电工来处理B、迅速把触电人拉离电源C、以上都不是D、迅速用绝缘物使人脱离电源线正确答案:D3、通常情况下,测量汽车电动车窗电路中某点的电压时,应将万用表红表笔连接在被测点上,黑表笔连接在汽车的OA、车身搭铁上B、蓄电池负极上C、车身绝缘体上D、蓄电池正极上正确答案:A4、普通交流发电机中的定子的功用是()A、产生三相交流电B、产生直流电C、产生磁场D、产生感应电动势正确答案:A5、并联电阻的等效电阻的倒数等于各支路电阻倒数()A、之商B、之积C、之差D、之和正确答案:D6、整流器大多由()只硅二极管组成。
A、5B、4C、6D、3正确答案:C7、在对直流电动机换向器的检修中,换向器的圆度应不大于()mmoA、0.02B、0.5C、0.05D、0.2正确答案:C8、普通数字万用表可以测量()A、启动电流B、点火波形C、点火电压D^启动电压正确答案:D9、下列数据中,对NPN型三极管属于放大状态的是()A、VBE>0,VBE>VCEB、VBE<O,VBE<VCEC、VBE<O,VBE>VCED、VBe>0,VBE<VCE正确答案:D10、一台直流电动机,运行时消耗功率为2.8KW,每天运行6h,30天消耗的能量是()度电A、504B、60C、30D、50正确答案:A11、有三只相同的灯泡组成的电路,如果其中一只灯泡突然熄灭,那么下列说法正确的是()A、如果电路是并联电路,则另外两只灯泡一定也熄灭B、如果电路是串联电路,则另外两只灯泡一定正常发光C、如果电路是并联电路,则另外两只灯泡中有一只一定也熄灭D、如果电路是串联电路,则另外两只灯泡一定也熄灭正确答案:D12、两个电阻串联,已知RA=2RB,RA两端的电压为4V,则RB两端的电压为()A、4VB、2VC、5VD、6V正确答案:B13、汽车挡风玻璃雨刮器电路使用的间歇继电器属于OA、时间继电器B、温度继电器C、节能继电器D、风速继电器正确答案:A14、汽车用的蓄电池电动势为()A、24VB、36VC、12V或24VD、12V正确答案:C15、在一个电路中,要说某点的电位是多少,必须选择一个()。
试卷代号:2523 Array国家开放大学 2021年春季学期期末统一考试汽车电工电子基础及电路分析(A) 大作业试题答案年月一、单项选择题(下列各题的备选答案中,只有一个选项是正确的,请把正确答案的序号填写在括号内。
15小题,每小题2分,共30分)1.D2. C3.A4.B5.C6.D7.A8.C9.A 10.B11.D 12.C 13.B 14.D 15.A二、判断题(判断下列词语解释正确与否,在括号内正确打√,错误打×。
10小题,每小题1分,共10分)16.×17. √ 18. ×19. ×20. √21. √22. ×23.×24.√ 25.√三、填空题(10空,每空2分,共20分)26. 幅值角频率初始相位27. 激励(电源)传输通路28. 电感元件29. 互感30. 滤波稳压31. F四、简答题(4小题,每题5分,共20分)汽车电工电子基础及电路分析(A)试题答案第1 页(共 3 页)汽车电工电子基础及电路分析(A )试题答案 第 2 页(共 3 页)32. 答:引入电压串联负反馈,会使输入电阻增大,输出电阻减小;引入电流并联负反馈,会使输入电阻减小,输出电阻增大。
33. 答:恒流源的性质为(1)它的输出电流始终是恒定的,不受输出电压的影响;(2)恒流源的端电压不由它自身决定,由与之相连的负载电阻决定。
34. 答:发动机冷却液温度传感器(CTS )是用来监测发动机冷却液的温度,使之转换电信号传输给ECU ,ECU 根据发动机的温度信号修正喷油时间和点火时间,从而使发动机的工况处于最佳状态运行。
35. 答:半导体三极管是电子技术中最重要、最常用的器件,其主要作用是放大作用,为电子电路中的核心器件。
结构类型有两种:NPN 型和PNP 型。
五、分析计算题(2小题,每题10分,共20分)36. 解:VIR U VIR U A R R U I W P AV R U I WP AV R U I 6.722423.0222.1454843.0113.024248422021)2(20029.0242/2202/2100145.0484/2201/1)1(=⨯===⨯===+=+========= (4分)(4分)即两个灯泡若串联在一起则都不能达到正常亮度。
XXX学校2020—2021学年度第二学期《汽车电工电子基础》期末试卷考试时间:60分钟总分:100分班级20汽修1班学号姓名一、填空题(每小题1分,共30分)1.电路由、、、 4部分组成。
2.电路有、、 3种状态。
3.通常将温度增加,阻值增大的电阻称为,反之,阻值变小的电阻称为。
4.实验表明:通过电阻R的电流I与电阻两端电压U ,与电阻R 。
5.串联电路中的处处相等,电阻两端电压与阻值成;并联电路电阻两端电压,电路两端的总电流等于各电阻两端电流。
6.基尔霍夫电流定律又称定律,简称为,基尔霍夫电压定律又称定律,简称为。
7.电容在电路中有隔直流,通流;隔频,通频的特性。
电感与之相反。
8.在RLC串联电路中当时,电路呈电感性;当时,电路呈电容性;当时,电路呈电阻性。
9.纯电阻电路电压与电流的相位关系是,纯电容电路电压与电流的相位关系是,纯电感电路电压与电流的相位关系是。
10.三相电源绕组的接法有和两种。
二、选择题(每小题2分,共20分)1.电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的()代数和。
A. 电流B. 电量(电荷)C. 电流强度D. 功率2.电源的电动势为1.5V,内阻为0.22Ω,外电路的电阻为1.28Ω,电路的电流和外电路电阻两端的电压分别为()A.I=1.5A,U=0.18VB.I=1A,U=1.28VC.I=1.5A,U=1VD.I=1A,U=0.22V3.正弦交流电的三要素为()A.最大值B.有效值C.频率D.初相4.要使三只“110V40W”灯泡接入电源电压为220V的电路中都能正常工作,那么这些灯泡应该是()A.全部串联;B.每只灯泡串联适当电阻后再并联;C.二只并联后与另一只串联;D.二只串联后与另一只并联。
5.三相交流电星形接法,线电流与相电流关系是()A.I L=3 I P B.I L=2 I P C.I L= I P D.I L≠I P6.正弦交流电电压有效值U与最大值Um的关系( )。
《汽车电工电子技术基础》A卷2016—2017学年第二学期
答案
一、填空:(每空1分,共25分)
1、电路就是电流流过的路径,通常由电源、负载与中间环节__三部分组成。
2、电流的单位就是安,符号为I
3、规定正电荷定向的移动方向为电流的方向。
4、1 mV = 10-3 V= 10-6 KV
5、1A= 103 mA= 106 uA
6、电流在电路内所做的功称为电功率。
7、磁极间有相互作用力,同名磁极相互__排斥___,异名磁极相互__吸引____的性质、
8、在直流电路中电流与电压的大小与方向都不随时间变化。
9利用__磁 _产生_ 电流 _的现象叫做电磁感应现象。
10、物体具有吸引___铁镍钻__等物质的性质叫磁性,具有___磁性____的物体叫磁体、
11、任何磁体都有2个磁极,分别叫___南__极与__北__极,各用字母__s__,与__N__表示,
12、决定人体伤害程度的主要因素就是通过人体电流的大小。
二、选择:(每小题2分,共30分)
1、4个1Ω的电阻串联,总电阻就是( B)
A、1Ω
B、4Ω
C、1/4Ω
D、16Ω
2、4个4Ω的电阻并联,总电阻就是( A)
A、1Ω
B、4Ω
C、1/4Ω
D、16Ω
3、当发现有人触电,必须尽快( C )。
A、拨打120电话
B、人工呼吸
C、使触电者脱离电源
D、以上都不对
4、电流的单位就是( A )
A、I
B、V
C、Ω
D、A
5、二极管具有( A)
A、单向导电性
B、电子导电性
C、空穴导电性
D、单向绝缘性
6、发电机的基本原理就是( C)
A、欧姆定律
B、基尔可夫定律
C、电磁感应定律
D、楞次定律
7、三极管的内部结构有( D)
A、PNP
B、NPN
C、PNPN
D、PNP与NPN
8、电流表必须( A )在被测电路中。
A、串接
B、并接
C、串、并接都行
D、以上都不对
9、一电阻两端加15V电压时,通过3A的电流,若在两端加18V电压时,通过它的电流为( C )
A、1A
B、3A
C、3.6A
D、5A
10、电路中安装熔断器,主要就是为了( D )。
A、短路保护
B、漏电保护
C、过载保护
D、以上都就是
11、万用表不能用来测量( D )。
A、电压
B、电流
C、电阻
D、频率
12、电源通常有直流与交流两大类,直流用字母( A )。
A、DC
B、AC
C、CD D 、CA
13、通常( A)就是一种严重事故,应尽力预防。
A 短路
B 开路
C 回路
D 闭
路
14、一般所说的安全电压就是指( B )以下。
A.220V
B.36V
C.12V
D.380V
15、电阻串联后总电阻( A )
A 增大
B 减小
C 不变 D、不确
定
三、判断:(对的打√,错的打×,每小题2分,共20分)
1、习惯上把负电荷定向移动的方向规定为电流方向。
( × )
2、磁体上有N极与S极,若把磁体切成两断,则一段为N极,另一段为S极。
(× )
3、遇到雷雨天,可在大树底下避雨。
( × )
4、电路中不允许短路。
( √ )
5、大小与方向都随时间变化的电流称为交流电流。
( √)
6、电压表必须并接在被测电路中。
( √ )
7、“220V, 60W”的荧光灯能在110V的电源上正常工作。
( × )
8、在一段电路中,通过电路的电流大小与这段电路两端的电压大小成正比,与这段
电路的电阻成反比。
( √ )
9、电路有三种状态,通路状态、开路状态与断路状态。
( √)
10、稳压二极管按材料分有硅管与锗管。
( √)
四、画出下列常用元器件图形符号?(每小题2分,共12分)
电阻电流表电压表
灯泡开关蓄电池
熔断器
五、简答:(每题6分,共12分)
1、二极管的特性就是什么?
答:正向导通性
反向截止性
反向击穿
2、教室现有“220V 40W”的荧光灯十一盏,若平均每天使用5h,电价就是0、6元/(kw·h),每月(以30天计)应付多少电费?。
