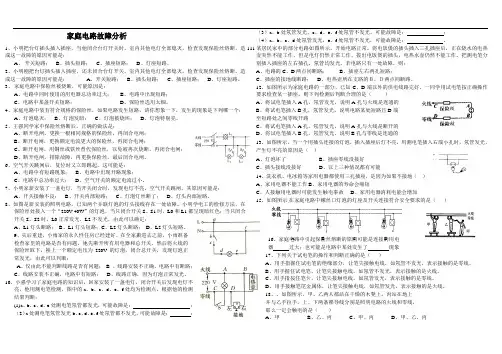

常见家庭电路故障分析

1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。

2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。

3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。

4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。

5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。

6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。

7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。

8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。

9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。

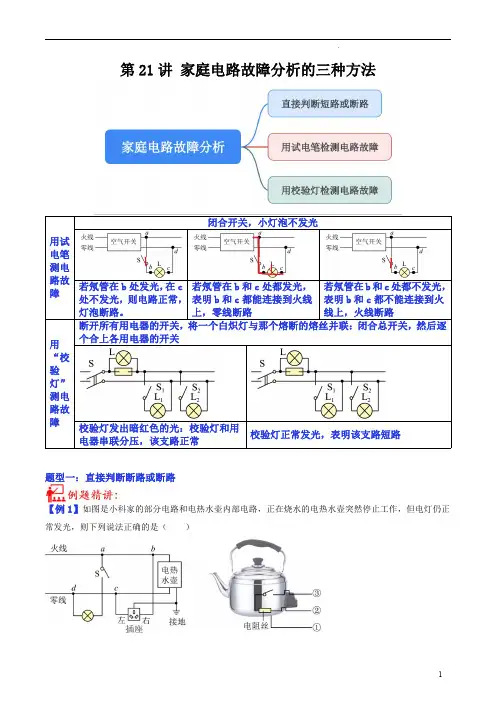

第21讲家庭电路故障分析的三种方法用试电笔测电路故障闭合开关，小灯泡不发光若氖管在b 处发光，在c 处不发光，则电路正常，灯泡断路。

若氖管在b 和c 处都发光，表明b 和c 都能连接到火线上，零线断路若氖管在b 和c 处都不发光，表明b 和c 都不能连接到火线上，火线断路用“校验灯”测电路故障断开所有用电器的开关，将一个白炽灯与那个熔断的熔丝并联：闭合总开关，然后逐个合上各用电器的开关校验灯发出暗红色的光：校验灯和用电器串联分压，该支路正常校验灯正常发光，表明该支路短路题型一：直接判断断路或断路【例1】如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（）A．插座和电热水壶串联B．故障一定是ab两点间断路了C．电热水壶导线②与接地线相连D．故障可能是电热水壶内电阻丝断了【答案】D【详解】A．插座和电热水壶独立与火线、零线组成通路，彼此不影响，所以是并联。

故A错误；B．正在烧水的电热水壶突然停止工作，说明电路存在断路，但具体位置不能确定，可能是导线ab间断路，也可能是电壶内部电热丝断路。

故B错误；C．为防止漏电，电热水壶的外壳要接地，所以导线①与接地线相连。

故C错误；D．电热水壶内电热丝断了，电流无法通过电热水壶，所以停止工作；对电路其他部分无影响，所以灯泡正常发光。

故D正确。

故选D。

1．（2022·黑龙江牡丹江·统考中考真题）小冰家的电能表标有“220V10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。

当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。

发生这种现象的原因可能是（）A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大【答案】B【详解】由电能表上的参数可得，电路中允许的最大功率为=U=220V×10A=2200W而家中使用的用电器的总功率为100W+2×40W+60W=240W这些用电器的总功率远小于电能表的最大功率。

初三物理家庭电路的故障分析初三物理家庭电路的故障分析(一)家庭电路故障有四种：断(开路)、短路、过载和漏电。

1. 开路：电灯不亮，用电器不工作，表明电路中出现开路，开路时电路中无电流通过，该故障可以用测电笔查出。

2. 短路：就是电流没有经过用电器直接构成通路，发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。

用检验灯查短路位置，把检验灯接在火线的保险丝的位置，即串联在接线柱上，然后逐个接通每一盏灯的线路，如果检验灯较暗或不亮，则可判定这部分电路未发生短路，如果检校灯正常发光，则可断定此电路短路。

3. 过载：电路中用电器过场多或总功率过大，导致通过导线的总电流大于导线规定的安全电流值。

出现这种情况更轻者导致用电器实际功率下降，重者导电会因过热而引发火灾。

4. 漏电：如果导线外层或用电器绝缘性能下降，则有电流不经用电器而直接漏入地下，漏电会造成用电器实际功率下降，也能造成人体触电，使用漏电保护器能预防漏电的发生。

如何判断家庭电路故障：家庭电路故障主要是由于断路、短路、总功率过大等引起的。

若是短路或用电器总功率过大，保险丝会熔断，若是进户火线断了，试电笔不会发光。

当然还有其他原因、做题时需要用心判断。

例1夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检验保险丝完好，用试电笔检验插座的两孔，氖管均发光。

发生这一现象的原因可能是( )A.插座处发生短路了B.某个电灯的灯丝烧断了C.进户线的火线断了D.进户线的零线断了解析：由于保险丝完好，说明电路中一定没有出现短路现象，A选项错误;家庭电路中各个用电器是并联的.，某个电灯的灯丝烧断了，其他的电灯仍然发光，B 选项错误;如果进户线的火线断了，氖管不会发光，C选项错误;正确选项是D，进户线的零线断了，使家中各个用电器都处于带电状态，故用试电笔检查时氖管均发光。

答案：D初三物理家庭电路的故障分析(二)家庭电路中电流过大的原因:1.发生短路情况：装修电路时不细心，使火线和零线直接连通;电线绝缘皮被刮破，或者电线和用电器使用时间过久，绝缘皮破损或老化，使火线和零线直接连通，都会发生短路现象。

家庭电路故障分析首先，一种常见的家庭电路故障是电路过载。

电路过载是指电路中的电流超过了电路的额定负荷。

导致电路过载的原因可能是一台或多台电器设备同时使用，或电器设备功率过大。

当电路过载时，电路保险丝可能会跳闸，或者电路断路器可能会自动断开。

此时，需要检查电路保险丝或断路器是否熔断，如果熔断则需要更换保险丝或复位断路器。

同时，还需要评估电路负载是否合理，可以通过减少使用电器设备的数量或增加电路容量来解决该问题。

其次，电路短路是另一种常见的家庭电路故障。

电路短路是指电路中两个或多个导体触碰在一起，导致电流突然增加。

电路短路可能由电线绝缘损坏，导线接触不良或电器设备内部的故障引起。

检测电路短路可以使用电路测量仪器，如电流表或电压表。

首先，需要断开电源，并使用测量仪器测量导线之间的电阻。

如果电阻极低，接近零欧姆，则可能存在电路短路。

找出短路的具体位置后，可以修复或更换受损的电线或设备。

此外，还有一种常见的家庭电路故障是电路漏电。

电路漏电是指电流从电路中的绝缘物流向地面或其他导体。

电路漏电可能由电源接地线接触不良，电器设备绝缘损坏或电路中的湿气引起。

电路漏电有一定的危险性，可能导致电机触电或火灾。

因此，当怀疑电路漏电时，应该及时采取措施。

首先，断开电源，并使用漏电保护开关进行测试。

如果漏电保护开关跳闸，则表示存在电路漏电问题。

然后，可以逐个拔下电器设备，找出引起漏电的具体设备。

修复或更换受损的设备可以解决电路漏电的问题。

另外，还有一种常见的家庭电路故障是线路接触不良。

线路接触不良是指电线连接不牢固或插头与插座接触不良。

线路接触不良可能由老化的插线板，接触点氧化或接线不正确引起。

当出现线路接触不良时，电器设备可能会停止工作，或者电器设备表现出不稳定的工作情况。

解决线路接触不良的方法是检查插座和插头的接触是否牢固，如果接触不牢固，则需要更换插线板或修复接触点。

此外，还需要检查电线的连接是否正确，确保电线接头紧固。

家庭电路以及常见故障分析【知识要点】：1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。

2.家庭电路中各部分电路及作用：●进户线：进户线有两条，一条是火线，一条是零线。

火线与零线之间的电压是220V。

正常情况下，零线之间和地线之间的电压为0V。

●电能表：⏹用途：测量用户消耗的电能（电功）的仪表。

⏹安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。

●闸刀开关（：空气开关）⏹作用：控制整个电路的通断，以便检测电路更换设备。

⏹安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。

●保险盒：⏹电路符号：⏹连接：与所保护的电路串联，且一般只接在火线上。

⏹选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⏹保险丝规格：保险丝越粗，额定电流越大。

⏹注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

●插座:⏹作用：连接家用电器，给可移动家用电器供电。

⏹种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。

⏹安装：并联在家庭电路中，具体接线情况见右图。

⏹把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

●用电器（电灯）和开关⏹白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。

⏹灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。

⏹开关和用电器串联，开关控制用电器。

如果开关短路，用电器会一直工作，但开关不能控制。

3.为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。

4.连接家庭电路的注意事项：●家庭电路中各用电器是并联的。

●插座的连接要遵循“左零右火”的规则。

●开关必须串联在火线中，成“火线——开关——用电器——零线”的连接方式。

家庭电路故障分析1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是： A 、 开关短路； B 、插头短路； C 、插座短路； D 、灯座短路。

2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是： A 、开关短路； B 、插头短路； C 、插座短路； D 、灯座短路。

3、 家庭电路中保险丝被烧断，可能原因是： A 、电路中同时使用的用电器总功率过大； B 、电路中出现短路； C 、电路中某盏开关短路； D 、保险丝选用太细。

4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个： A 、灯泡熄灭； B 、灯泡发暗； C 、灯泡被烧坏； D 、灯泡特别亮。

5、王强同学家中保险丝熔断后，正确的做法是： A 、断开电闸，更换一根相同规格的保险丝，再闭合电闸； B 、断开电闸，更换额定电流更大的保险丝，再闭合电闸； C 、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸； D 、断开电闸，排除故障，再更换保险丝，最后闭合电闸。

6、空气开关跳闸后，复位时又立即跳起，这可能是： A 、电路中有短路现象； B 、电路中出现开路现象； C 、电路中总功率过大； D 、空气开关的额定电流过小。

7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是： A 、开关接触不良； B 、开关内部短路； C 、灯泡灯丝断了； D 、灯头内部短路。

8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法，在保险丝处接入一个“220V 40W ”的灯泡。

当只闭合开关S 、S1时，L0和L1都呈现暗红色；当只闭合开关S 、S2时，L0正常发光，L2不发光，由此可以确定： A 、L1灯头断路； B 、L1灯头短路；C 、L2灯头断路； D 、L2灯头短路。

1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。

2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。

3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。

4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。

5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。

6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。

7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。

8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。

9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。

青岛城阳电工家庭电路中常见故障分析青岛城阳电工家庭电路中常见故障分析：
第一种：照明电路灯光闪烁
第二种：室内的灯泡不亮
第三种：家中没电
第四种：灯泡不亮，接触不良
第五种：灯泡发暗，亮度不够
第六种：室内线路断线
第七种：插座不能使用
照明电路灯光闪烁
照明电路灯光闪烁的故障，多是由接触不良引起：
①铜线铝线连接接线头氧化引起接头松动，引发接触不良，电源插座内的铜片松动变形，引起的接触不良。

照明电路的灯头接线端子连接松动，引起的接触不良，这时，如果是在用灯照明，可发生灯泡忽明忽暗现象。

②灯头里电线与接线端子没有连接好，也可以出现灯泡闪的问题
③灯泡的控制开关线路连接端子松动，接触不良，也可以出线灯泡闪的问题。

④灯光闪：低电压引起，当电压低与灯泡额定工作电压时，老式灯泡发暗，新型节能灯，亮度降低，灯光闪烁。

⑤灯泡灯光闪烁，灯泡已损坏，请更换新的灯泡。

⑥灯泡暗闪，开关关了，灯泡不发微光，有时闪烁，如果是卧室灯，影响休息，可能是开关控制的是零线，改控制火线就可以解决了。

(完整)(整理)家庭电路以及常见故障分析一、家庭电路概述家庭电路是日常生活中不可或缺的一部分，它为我们的家庭提供了照明、取暖、制冷以及各种家电设备的电力支持。

了解家庭电路的基本组成和功能，有助于我们更好地维护和使用家庭电器，提高生活质量。

1. 进户线：将电力公司提供的电能引入家庭。

2. 总配电箱：对进入家庭的电能进行分配和控制。

3. 分支电路：将电能分配到各个房间和电器设备。

4. 接地系统：确保家庭电路的安全运行。

5. 保护装置：如空气开关、漏电保护器等，用于保护家庭电路和人身安全。

二、家庭电路常见故障分析1. 短路故障（1）导线老化、磨损，导致绝缘层破损。

（2）导线接头接触不良，产生电火花。

（3）电器设备内部故障，导致短路。

短路故障会导致电路过载、发热，甚至引发火灾。

因此，一旦发现短路故障，应立即切断电源，检查电路并进行修复。

2. 断路故障（1）导线断裂、接头松动。

（2）保护装置动作，如空气开关跳闸。

（3）电器设备内部故障。

断路故障会导致电器设备无法正常工作。

发现断路故障时，应检查电路连接是否牢固，保护装置是否正常，电器设备是否损坏，然后进行修复。

3. 接地故障（1）接地线断裂、接头松动。

（2）电器设备未接地或接地不良。

（3）地线与大地接触不良。

接地故障会导致电器设备漏电，存在触电风险。

发现接地故障时，应检查接地线连接是否牢固，电器设备是否接地，地线与大地接触是否良好，然后进行修复。

4. 过载故障（1）电器设备功率过大，超过电路负荷。

（2）多个电器设备同时使用，导致电路负荷过重。

（3）电路设计不合理，导线截面积过小。

过载故障会导致电路发热、损坏，甚至引发火灾。

为防止过载故障，应合理分配电器设备，避免同时使用多个高功率电器，确保电路设计符合规范。

5. 漏电故障（1）电器设备绝缘损坏，导致漏电。

（2）电路接头松动，产生电火花。

（3）导线老化、磨损，导致绝缘层破损。

漏电故障会导致电器设备无法正常工作，存在触电风险。

电路故障问题的分类解析1.常见的故障现象断路：是指电路两点间（或用电器两端）的电阻无穷大，此时无电流通过，若电源正常时，即用电压表两端并联在这段电路（或用电器）上，指针发生偏转，则该段电路断路，如电路中只有该一处断路，整个电路的电势差全部降落在该处，其它各处均无电压降落（即电压表不偏转）。

短路:是指电路两点间（或用电器两端）的电阻趋于零，此时电路两点间无电压降落，用电器实际功率为零（即用电器不工作或灯不亮，但电源易被烧坏）2.检查电路故障的常用方法电压表检查法：当电路中接有电源时，可以用电压表测量各部分电路上的电压，通过对测量电压值的分析，就可以确定故障。

在用电压表检查时，一定要注意电压表的极性正确和量程符合要求。

电流表检查法：当电路中接有电源时，可以用电流表测量各部分电路上的电流，通过对测量电流值的分析，就可以确定故障。

在用电流表检查时，一定要注意电流表的极性正确和量程符合要求。

欧姆表检查法：当电路中断开电源后，可以利用欧姆表测量各部分电路的电阻，通过对测量电阻值的分析，就可以确定故障。

在用欧姆表检查时，一定要注意切断电源。

试电笔检查法：对于家庭用电线路，当出现故障时，可以利用试电笔进行检查。

在用试电笔检查电路时，一定要用手接触试电笔的上金属体。

3.常见故障电路问题的分类解析（1）给定可能故障现象，确定检查方法：【例7】在如图所示电路的三根导线中，有一根是断的，电源、电阻器R 1、R 2及另外两根导线都是好的，为了查出断导线，某学生想先将万用表的红表笔连接在电源的正极a ，再将黑表笔分别连电阻器R 1的b 端和R 2的c 端，并观察万用表指针的示数，在下列选档中，符合操作规程的是：A ．直流10V 挡；B ．直流0.5A 挡；C ．直流2.5V 挡；D ．欧姆挡。

（2）给定测量值，分析推断故障【例8】如图一电路板的示意图，a 、b 、c 、d 为接线柱，a 、b 与220V 的交流电源连接，ab 间、bc 间、cd 间分别连接一个电阻。

一、熟知的常见故障1.开路。

如灯丝断了;电线线头断了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成电器无电流通过而无法正常工作。

2.短路。

如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接会造成短路，短路会把熔丝熔断而使整个照明电路断电，严重的会烧毁线路引起火灾。

（遇到这种情况建议找专业电工）3.过载。

电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果如同短路。

（加速线路老化）4.线路接触不良。

如灯座、开关、接线盒接触不良；熔丝接触不良；线路接头出接触不良等。

这样会使灯忽明忽暗，用电器不能连续正常工作。

（最为常见，俗称打火，很多朋友都不知道找谁修，挺着，结果烧毁了家用电器，家庭电气火灾隐患源头，造成严重损失）5.电路本身连接错误而引起故障。

如插座的两个接线柱全部接在火线或全接在零线上；开关误接在主线中的火线上；灯泡串联在电路中。

热水器插座没有地线、开关控制了零线，关灯灯还频闪、零线地线接反了，一用电漏电开关就跳闸等等。

6.线路漏电。

经常无缘无故跳闸，换了新的空开，过不了多久还跳。

有时候跳完能推上去，有时跳完一推上去就崩下来，故障多发生在天气湿度大的下雨天。

家用电器不能正常使用，人不在家里的时候，鱼缸突然断电，冰箱停用，对家庭财产造成损失。

二.检修故障的方法1.检修开路。

先用测电笔检查总闸开关处。

如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，说明这个支路中的火线开路，应修复接通火线；如各个支路用测电笔时氖管都发光，则用校火灯头分别接到各个支路中检查，发现哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。

要是专业电工上门维修，基本用电压表测量一下火线与地线之间的电压、零线与地线之间的电压，就能判断出哪根线路断开了。
