1KHZ桥式正弦波振荡器电路的设计与制作

电路与电子技术实验ⅡRC正弦波振荡电路ü了解正弦波振荡的基本工作原理。

ü掌握RC桥式正弦波振荡电路的分析、设计和调试方法。

ü深入理解正弦波振荡电路的起振条件、稳幅特性。

ü学习其它类型正弦波振荡电路。

RC正弦波振荡电路：ü工作原理ü基本电路ü参数分析、调整其它正弦波振荡电路。

v实验背景知识ü线性放大电路：器件工作在线性放大区（通频带内），负反馈；正弦波振荡电路：器件工作在线性放大区（通频带内），正反馈。

首要条件ü正弦波振荡：无输入时，即能产生稳定（幅度、频率）的正弦波输出。

Ø产生正弦波振荡的条件ü稳定条件：ü为能在无输入信号时也能振荡起来，应使电路的初始环路增益大于1 ；利用开启电源时的噪声，使净输入信号（反馈信号）不断增大；最终产生振荡。

ü起振条件：ü稳定的正弦波振荡还应该具备：（1）选频网络：用于产生单一频率的正弦波；（2）稳幅环节：用于产生稳定幅度（环路增益自动为1）的正弦波。

îíì±=+==π21||n F A F A AF j j j &&îíì±=+=>π21||n F A F A AF j j j &&ØRC 桥式正弦波振荡电路ü右下图所示RC 桥式正弦波振荡电路。

ü正反馈？ü重点：RC 串并联网络ü定义R 1C 1串联支路阻抗为Z 1；R 2C 2并联支路阻抗为Z 2。

此网络的电压传输系数为：负反馈放大电路RC 串并联网络212o f )(Z Z Z VV F +==+&&&)1()1(112212112C R C R j R R C C w w -+++=)1()1(112212112)(C R C R j R R C C F w w -+++=+&ØRC 串并联网络（频率特性）ü令：则：ü幅频表达式：相频表达式：RCC C C R R R 102121=====w ，，)(3100)(w w w w -+=+j F &2002)()(31||ww w w -+=+F &)3(001)(w w w w j --=-+tg F &ØRC 串并联网络（选频特性）ü选频特性当时：（此时电路的反馈效果最强）（此时电路为同相输出）ü结论：只有此时才有可能正反馈（且反馈效果最强）ü效果：能产生单一频率的振荡波形。

目录摘要 (2)1．系统基本方案 (2)1.1 正弦波振荡电路的选择与论证 (2)1.2. 运算放大器的选择 (3)1.3最终的方案选择 (3)2.正弦波发生器的工作原理 (3)2.1正弦波振荡电路的组成 (3)2.1.1 RC选频网络 (3)2.1.2放大电路 (6)2.1.3正反馈网络 (6)2.2产生正弦波振荡的条件 (6)2.3.判断电路是否可能产生正弦波的方法和步骤 (7)3．系统仿真 (7)4．结论 (8)参考文献： (11)附录 (13)1KHZ 桥式正弦波震荡器电路的设计与制作摘要 本设计的主要电路采用文氏电桥振荡电路。

如图1-1文氏桥振荡电路由放大电路和选频网络两部分组成,施加正反馈就产生振荡，振荡频率由RC 网络的频率特性决定。

它的起振条件为： ，振荡频率为：。

运算放大器选用LM741CN,采用非线性元件（如温度系数为负的热敏电阻或JFET ）来自动调节反馈的强弱以维持输出电压的恒定，进而达到自动稳幅的目的，这样便可以保证输出幅度为2Vp-p ；而频率范围的确定是根据式RC f π210=以及题目给出的频率范围来确定电阻R 或电容C 的值，进而使其满足题目的要求。

关键词：文氏电桥、振荡频率、LM741CN1．系统基本方案1.1 正弦波振荡电路的选择与论证本设计选用文氏电桥振荡电路。

图1 RC 桥式振荡电路这种电路的特点是：它由放大器即运算放大器与具有频率选择性的反馈网络构成，施加正反馈就产生振荡。

振荡频率由RC 网络的频率特性决定。

它的起振条件为： 12R R f>。

它的振荡频率为：RCf π210=。

1.2. 运算放大器的选择考虑到综合性能和题目要求的关系这里我们选用LM741CN 作为运算放大。

1.3最终的方案选择文氏电桥振荡电路适用的频率范围为几赫兹到几千赫兹，可调范围宽，电路简单易调整，同时波形失真系数为千分之几。

很适合我们题目的要求。

故采用文氏电桥振荡电路.RC 文氏电桥振荡电路是以RC 选频网络为负载的振荡器.这个电路由两部分组成，即放大电路和选频网络。

KHZ桥式正弦波振荡器电路的设计与制作————————————————————————————————作者：————————————————————————————————日期：目录摘要 (1)1．系统基本方案 (1)1.1 正弦波振荡电路的选择与论证 (1)1.2. 运算放大器的选择 (1)1.3最终的方案选择 (1)2.正弦波发生器的工作原理 (2)2.1正弦波振荡电路的组成 (2)2.1.1 RC选频网络 (2)2.1.2放大电路 (3)2.1.3正反馈网络 (3)2.2产生正弦波振荡的条件 (3)2.3.判断电路是否可能产生正弦波的方法和步骤 (4)3．系统仿真 (4)4．结论 (4)参考文献： (6)附录 (7)1KHZ桥式正弦波震荡器电路的设计与制作摘要本设计的主要电路采用文氏电桥振荡电路。

如图1-1文氏桥振荡电路由放大电路和选频网络两部分组成,施加正反馈就产生振荡，振荡频率由RC网络的频率特性决定。

它的起振条件为：，振荡频率为：。

运算放大器选用LM741CN,采用非线性元件（如温度系数为负的热敏电阻或JFET）来自动调节反馈的强弱以维持输出电压的恒定，进而达到自动稳幅的目的，这样便可以保证输出幅度为2Vp-p；而频率范围的确定是根据式以及题目给出的频率范围来确定电阻R或电容C的值，进而使其满足题目的要求。

关键词：文氏电桥、振荡频率、LM741CN1．系统基本方案1.1 正弦波振荡电路的选择与论证本设计选用文氏电桥振荡电路。

图1 RC桥式振荡电路这种电路的特点是：它由放大器即运算放大器与具有频率选择性的反馈网络构成，施加正反馈就产生振荡。

振荡频率由RC网络的频率特性决定。

它的起振条件为：。

它的振荡频率为：。

1.2. 运算放大器的选择考虑到综合性能和题目要求的关系这里我们选用LM741CN作为运算放大。

1.3最终的方案选择文氏电桥振荡电路适用的频率范围为几赫兹到几千赫兹，可调范围宽，电路简单易调整，同时波形失真系数为千分之几。

郑州轻工业学院本科通信电子线路课程设计总结报告郑州轻工业学院课程设计任务书题目正弦波振荡器电路设计与实现专业、班级电子06- 1学号52 姓名主要内容、基本要求、主要参考资料等：1、主要内容（1）按照振荡器的条件设计电路。

（2）根据电路焊接振荡器电路。

（3）测得振荡电路相关数据，根据电路元器件参数计算比对。

2、基本要求（1）设计电路实现的主要内容。

（2）书写课程设计报告。

3、主要参考资料《电子线路教材》《电子线路实验指导书》《电子线路课程设计指导书》完成期限：2008年12月19日指导教师签名：张涛课程负责人签名：张涛2008年12月19日摘要在测量、自动控制、通讯、无线电广播和电视等诸多领域中，正弦波振荡器作为各种用途的信号源，有着广泛而重要的应用。

例如：无线发射机中的载波信号源，超外差式接收机的本地振荡信号源，电子测量仪器中的正弦波新年好源，数字系统中的时钟信号源。

在这些应用中，对振荡器提出的要求主要是振荡频率的准确性和稳定性，其中尤以振荡振荡频率的准确性和稳定性最为重要。

正弦波振荡器的另一类用途是作为高频加热设备和医用电疗一起正弦交变能源。

在这类应用中，对振荡器提出的要求是高效率的产生足够大的交变功率，而对振荡频率的准确性和稳定性的要求一般不做苛求。

按照组成原理而言，正弦波振荡器可分为两大类，一类是利用正反馈的反馈振荡器；另一类是负阻振荡器，它是将器件直接接到谐振回路中，利用负阻器件的负阻效应去抵消回路中的损耗，从而产生除等幅的自由振荡，主要应用在微波频段。

关键字：正弦波、振荡、正反馈、高频、频稳性目录第一章设计内容及要求 (5)第一节：设计题目：正弦波振荡电路的设计与实现 (5)第二节：设计目的 (5)第三节：设计内容 (5)第四节：设计要求 (5)第二章设计原理 (6)第一节：反馈型正弦波振荡器的工作原理 (6)第二节、选择合适的振荡电路 (10)一、各种振荡器的频率精确度和稳定度 (10)二、三点式振荡电路的基本模型 (10)三、选择合适的振荡电路模型 (11)四、设计合适的偏置电路 (16)五、选择合适的输出电路 (19)六、振荡器的频稳度 (20)第三节、振荡电路电路原理图 (21)第三章设计具体过程 (22)第四章设计结果 (22)第五章设计体会 (24)第六章参考资料 (27)第一章设计内容及要求第一节：设计题目：正弦波振荡电路的设计与实现第二节：设计目的1.熟悉掌握正弦波振荡电路的原理，利用此原理进行设计，掌握一般电路的设计步骤；2.熟悉简单的焊接知识并焊接电路；3.进行动手练习。

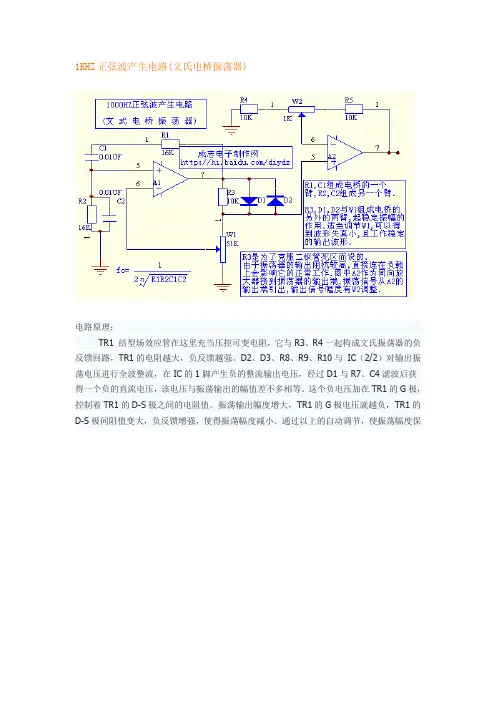

1KHZ正弦波产生电路(文氏电桥振荡器)电路原理：TR1 结型场效应管在这里充当压控可变电阻，它与R3、R4一起构成文氏振荡器的负反馈回路，TR1的电阻越大，负反馈越强。

D2、D3、R8、R9、R10与IC（2/2）对输出振荡电压进行全波整流，在IC的1脚产生负的整流输出电压，经过D1与R7、C4滤波后获得一个负的直流电压，该电压与振荡输出的幅值差不多相等。

这个负电压加在TR1的G极，控制着TR1的D-S极之间的电阻值。

振荡输出幅度增大，TR1的G极电压就越负，TR1的D-S极间阻值变大，负反馈增强，使得振荡幅度减小。

通过以上的自动调节，使振荡幅度保持稳定，避免放大器进入非线性区域，从而获得良好的正弦波形。

文氏振荡器常见的一种稳幅措施是在负反馈回路中加入二极管（见下图）：目的也是在输出幅度增大时使负反馈增强，但由于二极管的非线性，会使输出波形发生少许畸变。

而提供的这个电路的负反馈回路中不含有非线性元件，因而能获得高质量的正弦波形。

正弦波产生电路作者：佚名来源：爱华发布时间：2008-5-23 9:44:39 [收藏] [评论]一：产生正弦振荡的条件正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般是在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。

正弦波产生电路的基本结构是：引入正反馈的反馈网络和放大电路。

其中：接入正反馈是产生振荡的首要条件，它又被称为相位条件；产生振荡必须满足幅度条件；要保证输出波形为单一频率的正弦波，必须具有选频特性；同时它还应具有稳幅特性。

因此，正弦波产生电路一般包括：放大电路；反馈网络；选频网络；稳幅电路四个部分。

我们在分析正弦振荡电路时，先要判断电路是否振荡。

方法是：（重点）是否满足相位条件，即电路是否是正反馈，只有满足相位条件才可能产生振荡；放大电路的结构是否合理，有无放大能力，静态工作是否合适；是否满足幅度条件，检验，若：(1)则不可能振荡；(2)振荡，但输出波形明显失真；(3)产生振荡。

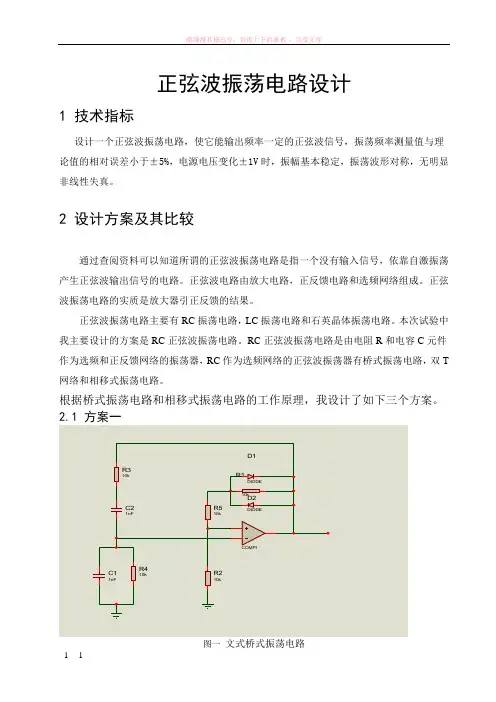

正弦波振荡电路设计1 技术指标设计一个正弦波振荡电路，使它能输出频率一定的正弦波信号，振荡频率测量值与理论值的相对误差小于±5%，电源电压变化±1V 时，振幅基本稳定，振荡波形对称，无明显非线性失真。

2 设计方案及其比较通过查阅资料可以知道所谓的正弦波振荡电路是指一个没有输入信号，依靠自激振荡产生正弦波输出信号的电路。

正弦波电路由放大电路，正反馈电路和选频网络组成。

正弦波振荡电路的实质是放大器引正反馈的结果。

正弦波振荡电路主要有RC 振荡电路，LC 振荡电路和石英晶体振荡电路。

本次试验中我主要设计的方案是RC 正弦波振荡电路。

RC 正弦波振荡电路是由电阻R 和电容C 元件作为选频和正反馈网络的振荡器，RC 作为选频网络的正弦波振荡器有桥式振荡电路，双T 网络和相移式振荡电路。

根据桥式振荡电路和相移式振荡电路的工作原理，我设计了如下三个方案。

U1COMPIR110k R210kR310k R510kR410k C11nF C21nF D1DIODED2DIODE 图一本方案主要采用一个文式桥式振荡电路作为正反馈，一个由两个二极管反相并联组成的稳幅电路作为负反馈。

其中当ｗ=ｗ0=1／RC 时，RC 选频网络的相移为零，这样，RC 串并联选频网络送到运算放大器同向输入端的信号电压与输出电压同相。

满足相位平衡条件有可能发生震荡。

U1COMPIU2COMPI C1C2C3R1R2R3R4R5这是一个RC 相移式电路，正弦波信号发生器由反相输入比例放大器，电压跟随器和三节RC 相移网络构成。

对于三节RC 电路，其最大相移可以接近于二百七十度。

有可能在某一特定的频率下使其相移为一百八十度，满足相位平衡条件，合理的选取元件及元件参数，满足产生振荡条件和幅度平衡条件的电路就会产生振荡。

2.3 方案三U1COMPIR1R2R3R4C1C2图三这是一个RC 文式桥正弦波振荡电路。

振荡原理与方案一相似。

正弦波振荡器设计报告一、实验要求设计一个正弦波振荡器，工作频率在20~100MHz范围内选择，器件和电路类型自选。

使用Multisim进行仿真。

二、设计思路1.振荡器要满足振荡平衡条件、起振条件、稳定条件。

2.第八章学习了LC正弦波振荡器（包括三端式振荡器和互感耦合振荡器）和石英晶体振荡器。

相对而言，对三端式振荡器掌握较为熟练，故选择此类。

3.三端式振荡器要满足振荡的三个条件，须遵守“射同基反”原则，同时满足振幅条件。

4.三端式振荡器包括电容式三端振荡器和电感三端式振荡器。

两者相比，电容式三端振荡器具有输出波形好、频率稳定度好的优点，故选择此类。

5.课本上介绍了多种电容反馈式三端振荡器，其中Siler电路克服了前面各电路的缺陷，具有诸多优点，且在实际中应用较多，故选择此种电路。

三、电路图四、电路原理1.图中R2、R3提供固定偏置，调节R6提供起振条件，R1、C7提供自给偏置，C6、C7、C8为隔直电容，C1、C2、C3、C4、L1组成的回路提供正反馈，满足“射同基反”原则。

2.反馈系数β≈C1/C2＝1/2。

振荡频率≈1/{2π×[L1(C3+C4)]}½＝35.588MHz。

3.反馈系数与频率的调节互不影响。

由于C4与L1并联，所以C4的大小不影响回路的接入系数。

4.调节C4对振幅稳定度影响较小，但对振幅大小影响很明显。

振荡回路中的电容大小对振荡频率的大小影响更明显。

五、仿真结果输出波形为35.319MHz正弦波，在要求范围内，且与计算结果（35.588MHz）相差不大，波形有微弱失真。

六、问题讨论1.电路启动后，必须要调节一下滑动变阻器R6，振荡器才可以起振。

因此，此振荡属于硬自激。

2.在不加可变电容C5时，波形振幅变化很大，且波形失真严重，出现削底情况。

可能是电路的静态工作点设置的不合适，或是电路噪声过大，加上可变电容C5大大改变了电路性能。

3. 当发射极所连的电阻R 1和电容C 7过大时，调节滑动变阻器起振后，又很快停振了。

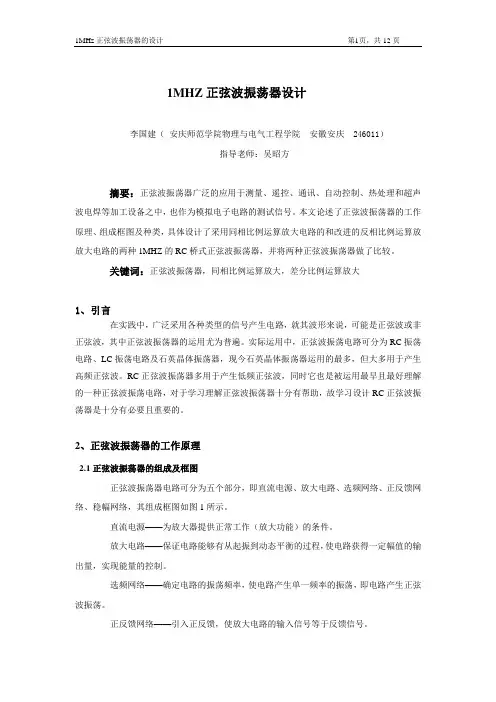

1MHZ正弦波振荡器设计李国建（安庆师范学院物理与电气工程学院安徽安庆 246011）指导老师：吴昭方摘要：正弦波振荡器广泛的应用于测量、遥控、通讯、自动控制、热处理和超声波电焊等加工设备之中，也作为模拟电子电路的测试信号。

本文论述了正弦波振荡器的工作原理、组成框图及种类，具体设计了采用同相比例运算放大电路的和改进的反相比例运算放放大电路的两种1MHZ的RC桥式正弦波振荡器，并将两种正弦波振荡器做了比较。

关键词：正弦波振荡器，同相比例运算放大，差分比例运算放大1、引言在实践中，广泛采用各种类型的信号产生电路，就其波形来说，可能是正弦波或非正弦波，其中正弦波振荡器的运用尤为普遍。

实际运用中，正弦波振荡电路可分为RC振荡电路、LC振荡电路及石英晶体振荡器，现今石英晶体振荡器运用的最多，但大多用于产生高频正弦波。

RC正弦波振荡器多用于产生低频正弦波，同时它也是被运用最早且最好理解的一种正弦波振荡电路，对于学习理解正弦波振荡器十分有帮助，故学习设计RC正弦波振荡器是十分有必要且重要的。

2、正弦波振荡器的工作原理2.1正弦波振荡器的组成及框图正弦波振荡器电路可分为五个部分，即直流电源、放大电路、选频网络、正反馈网络、稳幅网络，其组成框图如图1所示。

直流电源——为放大器提供正常工作（放大功能）的条件。

放大电路——保证电路能够有从起振到动态平衡的过程，使电路获得一定幅值的输出量，实现能量的控制。

选频网络——确定电路的振荡频率，使电路产生单一频率的振荡，即电路产生正弦波振荡。

正反馈网络——引入正反馈，使放大电路的输入信号等于反馈信号。

稳幅网络——也就是非线性环节，作用是使输出信号幅值稳定。

在不少实用电路中，常将选频网络和正反馈网络“合二为一”，而且对于分立元件放大电路，也不再另加稳幅网络，而依靠晶体管特性的非线性来起到稳幅作用。

U振荡建立过程的原理框图图1中虚框内的)选出并放大→对f 0信号处于正反馈回到输入端→再经过放大和反馈，如此循环下去→稳幅电路使输出电压幅度稳定在一定值。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：正弦波振荡器方案# 正弦波振荡器方案## 1. 引言正弦波振荡器是一种广泛应用于各种电子设备和电路中的基本电路。

它能够产生稳定的正弦波信号，对于模拟电路和通信系统设计非常重要。

本文将介绍正弦波振荡器的基本原理和不同的实现方案。

## 2. 正弦波振荡器基本原理正弦波振荡器是通过反馈机制实现的。

它基于一个放大器和一个反馈网络。

反馈网络将放大器的输出信号重新注入到放大器的输入端，从而产生振荡。

其中，放大器负责提供放大的功能，反馈网络则确定了振荡的频率和稳定性。

## 3. RC 正弦波振荡器方案RC 正弦波振荡器是最简单的正弦波振荡器之一。

它由一个放大器和一个由电阻和电容组成的反馈网络构成。

具体的电路图如下所示：```+--Feedback----+| |+---R---C-----+| |Vin +---+---+---+ +---+---+---+----+ Vout| | | |R1 R2 R3 R4| | | |+------+-------+------+```在这个电路中，放大器被表示为一个黑箱，输入信号 Vin 进入放大器，经过放大后输出信号 Vout。

反馈网络由 R1、R2、R3 和 C 组成。

电阻 R1 和 R2 串联给放大器的输入端，电阻 R3 和电容 C 并联到放大器的输出端。

该电路的工作原理如下：1. 初始时刻，假设系统没有任何振荡。

2. 输入信号 Vin 经过放大器放大后得到信号 Vout。

3. 反馈网络将 Vout 的一部分信号重新注入到放大器的输入端。

4. 反馈信号经过电阻 R1 和 R2 降压，然后进入放大器的输入端。

5. 放大器再次放大反馈信号，得到一个更大的输出信号。

6. 反馈网络不断将放大后的信号重新注入到放大器的输入端。

7. 当放大器的放大倍数和反馈网络中的阻抗满足特定条件时，系统开始正弦波振荡。
