电力线路分类

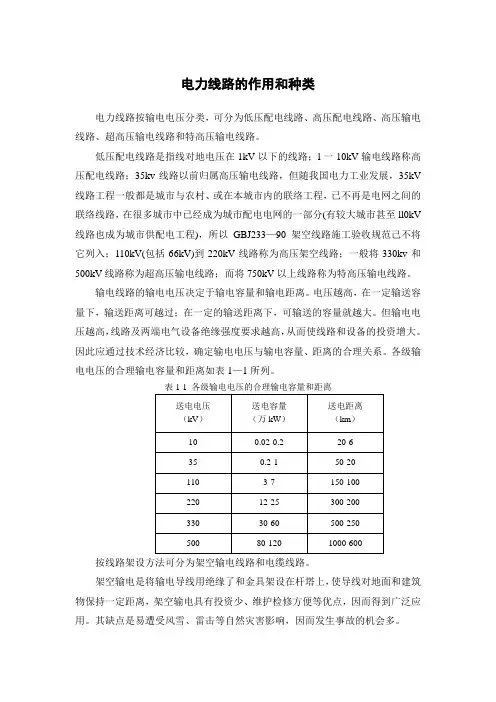

电力线路的作用和种类电力线路按输电电压分类，可分为低压配电线路、高压配电线路、高压输电线路、超高压输电线路和特高压输电线路。

低压配电线路是指线对地电压在1kV以下的线路；l一10kV输电线路称高压配电线路；35kv线路以前归属高压输电线路，但随我国电力工业发展，35kV 线路工程一般都是城市与农村、或在本城市内的联络工程，已不再是电网之间的联络线路，在很多城市中已经成为城市配电电网的一部分(有较大城市甚至ll0kV 线路也成为城市供配电工程)，所以GBJ233—90架空线路施工验收规范己不将它列入；110kV(包括66kV)到220kV线路称为高压架空线路；一般将330kv和500kV线路称为超高压输电线路；而将750kV以上线路称为特高压输电线路。

输电线路的输电电压决定于输电容量和输电距离。

电压越高，在一定输送容量下，输送距离可越过；在一定的输送距离下，可输送的容量就越大。

但输电电压越高，线路及两端电气设备绝缘强度要求越高，从而使线路和设备的投资增大。

因此应通过技术经济比较，确定输电电压与输电容量、距离的合理关系。

各级输电电压的合理输电容量和距离如表1—1所列。

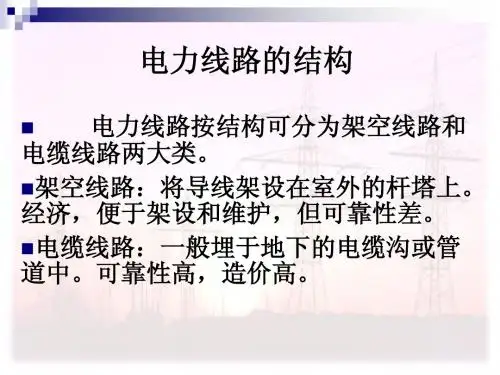

按线路架设方法可分为架空输电线路和电缆线路。

架空输电是将输电导线用绝缘了和金具架设在杆塔上，使导线对地面和建筑物保持一定距离，架空输电具有投资少、维护检修方便等优点，因而得到广泛应用。

其缺点是易遭受风雪、雷击等自然灾害影响，因而发生事故的机会多。

电缆送电就是利用埋在地下或敷设在电缆沟中的电力电缆来输送电力。

电缆是包有绝缘层和内外护层的导线。

这种送电线路优点是占地少，不受外界干扰，因而比较安全可靠，不影响地面绿化和整洁。

缺点是工程造价高，而且事故检查和处理比较因难。

电缆线路主要用于—些城市配电线路，以及跨江过海的输电线路。

按输送电流的种类分，可分为交流输电和直流输电两种。

发电厂发出的交流电电压不可能很高，必须升压后再输送，而用户用电设备一般都是低压的，所以输电线路必须经过数次降压才能使用，因此目前国内外广泛采用交流输电。

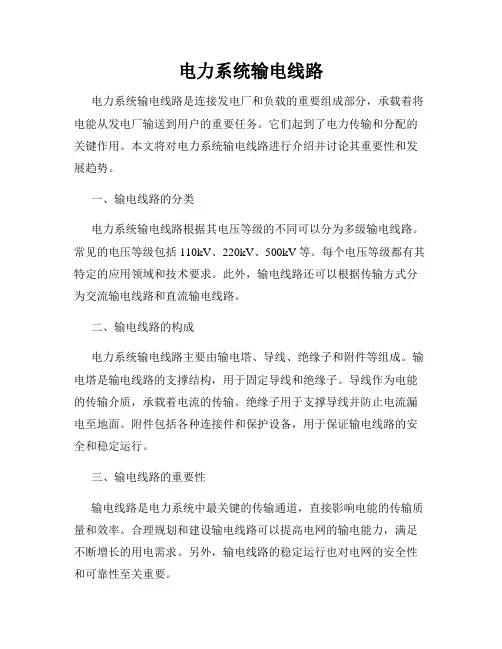

电力系统输电线路电力系统输电线路是连接发电厂和负载的重要组成部分，承载着将电能从发电厂输送到用户的重要任务。

它们起到了电力传输和分配的关键作用。

本文将对电力系统输电线路进行介绍并讨论其重要性和发展趋势。

一、输电线路的分类电力系统输电线路根据其电压等级的不同可以分为多级输电线路。

常见的电压等级包括110kV、220kV、500kV等。

每个电压等级都有其特定的应用领域和技术要求。

此外，输电线路还可以根据传输方式分为交流输电线路和直流输电线路。

二、输电线路的构成电力系统输电线路主要由输电塔、导线、绝缘子和附件等组成。

输电塔是输电线路的支撑结构，用于固定导线和绝缘子。

导线作为电能的传输介质，承载着电流的传输。

绝缘子用于支撑导线并防止电流漏电至地面。

附件包括各种连接件和保护设备，用于保证输电线路的安全和稳定运行。

三、输电线路的重要性输电线路是电力系统中最关键的传输通道，直接影响电能的传输质量和效率。

合理规划和建设输电线路可以提高电网的输电能力，满足不断增长的用电需求。

另外，输电线路的稳定运行也对电网的安全性和可靠性至关重要。

四、输电线路的发展趋势随着能源需求的增长和科技的进步，电力系统输电线路也在不断发展和创新。

未来的发展趋势主要包括以下几个方面：1. 高电压输电线路的应用：随着电网规模的扩大，高电压输电线路将成为未来的发展趋势。

高电压输电线路具有输电损耗小、电能损耗低等优点，能够有效提高电能传输效率。

2. 新材料的应用：新材料的应用可以提高输电线路的耐候性和抗腐蚀性能，延长线路的使用寿命。

同时，新材料的使用还可以减轻输电线路的重量，降低对输电塔基础的要求，提高线路的安装效率。

3. 智能化技术的应用：随着智能化技术的飞速发展，电力系统输电线路也将向智能化方向发展。

智能化技术可以实现对线路运行状态的实时监测和故障预警，提高线路的安全性和可靠性。

4. 可再生能源与输电线路的结合：随着可再生能源的快速发展，输电线路也需要与之结合来实现清洁能源的有效输送。

输电线路概述7月26日一、输电线路的任务：输电线路的任务就是输送电能，并联接各发电厂、变电所并使之并列运行，实现电力系统联网。

高压输电线路是电力工业的大动脉，是电力系统的重要组成部分。

二、输配电线路分类：输送电能的线路统称为电力线路。

电力线路有输（送）电线路和配电线路之分。

由发电厂向电力负荷中心输送电能的线路及电力系统之间的联络线路称为输（送）电线路，由电力负荷中心向各个电力用户送电的线路称为配电线路。

电力线路按电压等级分为低压、高压、超高压和特高压线路。

电压等级在1KV以下线路是低压线路，1KV及以上是高压线路，330KV 及以上线路为超高压线路，600、750（﹢﹣800）KV以上的是特高压线路。

目前我国配电线路电压等级有10、35、110KV；输电线路的电压等级有35、110、220、330、500、750、1000KV（其中60KV和154KV在新建线路时不在使用）采用超高压输电，可有效地减少电损耗，降低线路单位造价，少占耕地，使线路走廊得到充分利用。

目前国外输电线路已达到1150KV。

宁夏电网目前有输配电线路电压等级为10、35、110、220、330、750、KV其中330、750KV与甘肃联网，直流660KV由银川东向青岛送电，800KV线路正在建设。

宁夏将成为我国主要能源基地，是西电东送的主要组成部分。

三、输电线路的组成部分架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础及接地装置等部分组成。

1、导线；导线用于传导电流、输送电能、通过绝缘子串悬挂在杆塔上，导线常年在大气中运行，长期受风、冰雪和温度变化影响，承受拉力变化的作用。

同时受到空气中污染物的侵蚀。

因此，导线应具备有良好的导电性能外、还必须有足够的机械强度和及腐蚀性能，并要质轻价廉。

2、地线；地线又称架空地线、悬挂在导线之上，主要作用是防止雷电直击导线，同时在雷击杆塔时起到分流用，对导线起耦合屏蔽作用。

输电线路基础知识输电线路是一种将电力从发电站传输到用电站的电力传输系统。

电线、杆塔、绝缘子、地线以及其他元件组成了输电线路的主要构成部分。

由于电线必须悬挂在高空中，因此输电线路的设计和建造都要特别注意安全问题，遵从相关的规范和标准。

输电线路的基础知识主要包括以下几个方面:1.输电线路的分类输电线路根据不同的电压级别可分为三种：高压输电线路、中压输电线路和低压输电线路。

其中，高压输电线路用于长距离传输电力，一般采用交流电，输电电压一般为110千伏及以上。

中压输电线路用于城镇和农村传输电力，一般采用交流电，输电电压一般在10千伏至110千伏之间。

低压输电线路用于低压电力传输，一般用于城市和农村，输电电压一般在220伏或以下。

2.输电线路的材料输电线路的材料一般包括导线、绝缘子、地线、杆塔和附件等。

导线通常采用铝及其合金，也有少量的铜线。

绝缘子是将导线与杆塔隔离的元件，通常由瓷、玻璃钢或聚合物制成。

地线是用于保护导线和绝缘子的，一般由铜、铝合金或镀锌钢丝制成。

钢塔是将导线和绝缘子固定在空中的重要支撑结构，常用的材料有钢材、混凝土和木材。

附件一般包括挂具、保护装置、接地装置等。

3.输电线路的电性参数输电线路的电性参数主要包括电压、电流、功率、电阻和电感等。

电压是指导线两端的电压差，它随导线长度、导线截面积和电阻而变化。

电流则是指在导线中的电流强度，由发电站产生的电能经过变电站和输电线路转化为电流输送到不同的用电站。

功率是通过功率公式计算出来的，指单位时间内输送电能的数量。

电阻是指导线的单位长度内电阻值，通常用欧姆/千米表示。

电感则是指导线中电流的变化导致的电场的感应作用，是导线的基本特性之一。

4.输电线路的安全问题输电线路是高危行业，需要遵守相关的安全规定。

在输电线路的工作过程中，注意电线和杆塔同时整洁，防止线路接触到建筑物或者交通工具；确保粘贴在桥梁或者高架上的标识牌牢固，以便及时知道其所悬挂线路的电压等级；对于接触电线的情况，需要立即中断电源，以确保人员和设备的安全等等。

输电线路基础知识输电线路基础知识输电线路是指将电能从一处输送到另一处的电力输送系统。

它将发电厂和电网负荷之间的距离克服了。

输电线路是现代电力系统的关键组成部分，它们以高电压交流电的形式将电能从发电站输送到各大城市和工业区域。

本文将探讨输电线路的基础知识。

一、输电线路的组成部分输电线路由电站、变电站、输电线路和配电站组成。

输电线路由高压、中压和低压线缆组成。

1. 高压线路：高压线路顾名思义是指输电时使用的电线，电压是110kV、220kV、330kV、500kV，也有几个特高压等级的电压（1000kV和1200kV）。

高压火线通常由钢塔或混凝土杆支撑。

2. 中压线路：中压电线用于电网，通常在配电站或变电站和终端之间。

电压在10kV至35kV之间。

与高压电线相比，杆塔数量较少且较矮。

3. 低压线路：低压线路指其电压在1000V以下。

在城市中发现，这些电线经常附着在杆子或建筑物上并且通过变压器降压。

二、输电线路的分类根据功率的大小和输电距离的远近，输电线路可以分为三类：1. 高压长距离输电线路：输电距离长，功率大，适用于将电能从发电站输送到不同地区。

在负荷较大的情况下，需要使用高压线路。

2. 中压短距离输电线路：比高压线路更为常见，用于在城市和城市之间输电。

这些线路使我们的日常生活受益，例如电路、电视、电话等。

3. 低压电力线：随处可见。

这些电线用于为家庭和商业设施提供电力。

三、输电线路的材料输电线路最常用的材料是铝和铜。

铜是材料的优选，但成本过高。

铝比钢轻，价格适中，耐腐蚀性好且有良好的导电性。

四、输电线路的拓扑结构输电线路由以下三种拓扑结构组成：1. 单线地线：这是一种常见的输电线路，包括带有单一中性导线的杆塔和可调节的“三角形”线路。

2. 双回路：双回路输电线路包括两个平行的电缆并联运转。

3. 转角塔：这种拓扑结构允许电线沿着特定的角度进行弯曲，使得输电路线在建筑物和其他障碍物周围穿过时不会遇到问题。

国家电网公司电力安全工作规程电力线路部分国家电网公司电力安全工作规程电力线路部分为了保障电力的安全稳定运行，国家电网公司制定了一套完善的电力安全工作规程，其中重要的部分就是电力线路部分。

本文将对国家电网公司电力安全工作规程电力线路部分进行详细的介绍和分析。

一、电力线路的概念和分类电力线路是电能传输的重要设施，是将发电厂产生的电能送达用户的桥梁。

电力线路一般分为输电线路、变电线路和配电线路三种。

输电线路是将电能从发电厂送达交流中枢或大型用户的主要设施，其中又包括UHV、EHV、HV、MV、LV等多种电压等级。

变电线路则是将输电线路传输的高电压电能降压或升压，使之适用于不同用途的设施，其中包括升压站、变电站、换流站等。

配电线路是将变电站输送的电能分配到各个终端用户的线路，以满足用户的用电需求。

二、电力线路的规范为了确保电力线路的安全和可靠性，国家电网公司制订了严格的电力线路规范，其中包括：1.线路设计规范：包括电压等级、线路材料、线路走向、支架和绝缘子等的设计要求。

2.施工和维护规范：包括施工过程中的安全措施、设备维护要求、检修周期等规定。

3.运行绩效评估规范：对线路的运行状态和故障情况进行监控和评估，定期进行设备检查，及时发现问题并进行处理，以确保线路的安全运行。

三、电力线路的安全管理电力线路的安全管理是电力运行过程中非常重要的一部分，其中主要包括：1.安全监测：通过监测系统对电力线路的运行状态进行实时监测，发现异常情况及时报警并采取应急措施。

2.巡视设备：定期对电力线路设备进行巡视，如发现设备出现问题需要及时进行维修和更换，保证设备的正常运行。

3.现场指导：在设备的维修和更换过程中，对现场工人进行安全指导，避免因操作不当导致的安全事故发生。

四、电力线路的维护和检修电力线路的维护和检修是保证其正常运行的关键，主要包括：1.定期检查：对电力线路设备进行定期的检查，及时发现设备的老化和故障情况，并及时进行更换或修复，确保设备运行的安全性和可靠性。

配电线路概述一、什么是配电线路？配电线路是指将电能从电源输送到用户终端的电力系统中的主要组成部分之一。

它是通过各种电缆和导线进行连接，将高压输电变压器输出的电能按照一定的容量和电压等级分配到各个用电点。

二、配电线路的分类根据电压等级不同，配电线路可以分为以下三类：1.高压配电线路高压配电线路通常指电压在110kV及以上的线路。

它主要用于将远距离输送的大功率电能转换为适合城镇或工业企业使用的低压电能。

高压配电线路通常采用架空输电或地下电缆输电的方式进行传输。

2.中压配电线路中压配电线路通常指电压在10kV35kV的线路。

它通常建设在城市和农村地区，主要用于中小型工业、商业和住宅用电。

中压配电线路通常采用架空输电，其线路杆塔高度一般在1020米之间。

3.低压配电线路低压配电线路通常指电压在220V~1000V的线路。

它主要用于城市和农村地区的居民家庭和小型商业单位用电。

低压配电线路通常采用架空输电或地下电缆输电的方式进行传输。

三、配电线路的组成及原理配电线路通常由输入线路、配电变压器、中间线路和终端负载四部分组成，其工作原理如下：1.输入线路输入线路是指从高压输电变压器输出到配电变压器的电缆或导线。

在这个过程中，电能经过变压器的变换，实现了电压等级的调整，并通过输入开关接入到配电线路上。

2.配电变压器配电变压器是将高压电流转换为中压或低压电流的装置。

它包括铁芯、线圈等基本部件，可以将输入线路的高压电流转变为适合于配电线路传输的中低压电流，并将其输送至中间线路。

3.中间线路中间线路是将来自配电变压器的电能分配到各个终端负载的电缆或电线。

中间线路应该设计为低损耗、可靠性高、维护方便等特点，并采取多重保护措施，确保其安全运行。

4.终端负载终端负载是指连接在中间线路上的各种用电设备，包括家庭、商业和工业设施等。

终端负载通常需要通过各种开关、保护装置等进行控制和管理，以确保电力系统的稳定供应和运行安全。

四、配电线路的设计原则为确保配电线路的安全和稳定运行，配电线路的设计需要遵循一定的原则：1.合理选取电压等级根据用途、负荷和地理环境等因素，合理选择适合的电压等级。

电力线路的分类
1. 架空电力线路哟，就像空中的电线彩虹！你看那些架在电线杆上的电线，为城市和乡村带来光明和动力。

比如我们日常看到的街边电杆上的线路，那就是架空电力线路呀！
2. 电缆线路呢，就像埋在地下的电力宝藏！它们悄悄地在地下工作着。

就好比小区里那些埋在地下的电缆，默默地为我们输送着电呢！
3. 直流电力线路呀，是不是很特别！就如同电力世界里的一股神秘力量。

像那些高铁上用的就是直流电力线路呢，厉害吧！
4. 交流电力线路啊，那可是电力的大主角！想想咱们家里用的电，大部分都是通过交流电力线路送来的呀，多重要！比如家里的电灯、电视不都是靠它嘛！
5. 高压电力线路，哇，那可是电力大力士！承担着远距离输送电能的重任。

像那些跨地区的输电线路就是典型的高压电力线路呀，可牛了！
6. 低压电力线路，就像贴心小助手一样。

你看咱们身边的各种小电器用的基本就是低压电力线路提供的电呢。

7. 智能电力线路，这可是未来的明星啊！就如同给电力加上了智慧大脑。

以后说不定我们的生活都会被智能电力线路变得超级酷炫呢，是不是很期待！
8. 特种电力线路，是不是听着就很厉害！就像电力中的特种兵。

像一些特殊场合或者重要设施中就会有它们的身影呀！
我觉得电力线路的分类真的很有趣也很重要呢，不同的电力线路都有着各自独特的作用和意义，共同为我们的生活提供保障和便利呀！。
