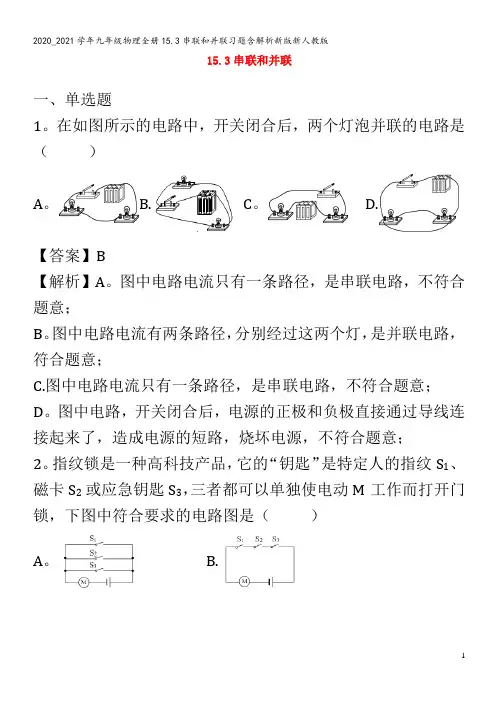

15.3串联和并联-知识点练习题

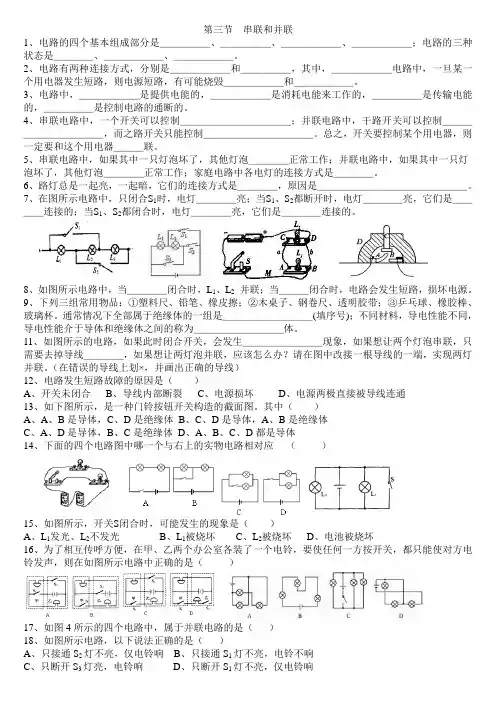

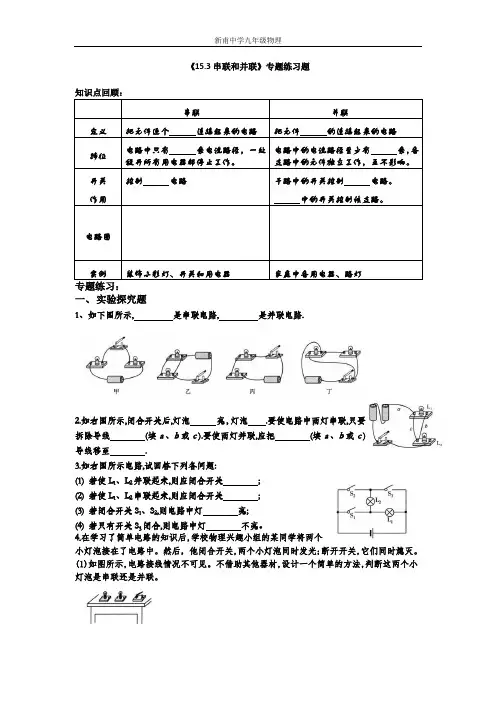

三、串联和并联

A、只闭合S2，断开S1、S3时，电路断路

B、闭合S1、S2、S3时，电路是通路

C、闭合S2、S3，断开S1时，L1发光而L2不发光

D、闭合S3，断开S1、S2时，灯L1、L2都不发光

图1 图2 图3

2、如图2，下列说法中正确的是（）

A、S1、S2闭合时，L1、L2都亮

B、S1、S2闭合时，只有L1亮

C、S1断开，S2闭合，只有L2亮

D、S1断开，S2闭合时，L1、L2都亮

3、如图3，下列判断错误的是（）

A、S1、S2都闭合时，L1、L2、L3并联

B、S1、S2都断开时，L1、L2、L3串联

C、S1断开，S2闭合时，L2、L3并联后再与L1串联

D、S1闭合，S2断开时，对L1、L2形成短路

4、如图4所示，当开关S1、S2都闭合时（）

A、三个灯都亮

B、L1、L3亮，L2不亮

C、三个灯都不亮

D、L2、L3亮，L1不亮

5、如图5，下列说法中错误的是（）

图4 图5 图6 图7

A、当闭合S2、S3时，灯L1、L2组成并联电路

B、当闭合S1时，灯L1、L2组成串联电路

C、当闭合S1、S2时，只有灯L1发光

D、当S1、S2、S3同时闭合时，电路短路，灯L1、L2 都不能发光

6、如图6，三个灯泡始终完好，当开关S断开时，三个灯泡都发光，则当开关闭合时（）

A、L1、L3亮，L2不亮

B、L1亮，L2、L3不亮

C、L1、L2、L3都不亮

D、L1、L2、L3都亮

7、如图7，下列说法错误的是（）

A、S1、S3断开，S2闭合时，灯L1、L2串联

B、S1、S3闭合，S2断开时，灯L1、L2并联

C、S1、S2闭合，S3断开时，灯L1亮

D、S2、S3闭合，S1断开时，灯L1亮

8、如下图所示，四个电路图中与右边实物图对应的是（）

9、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是( )

10、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。图所示的电路图中能符合要求的是（）

【巩固练习】

1、如图1，只连通S1时，_ _灯亮，只连通S2时，_ _灯亮，此时是_ ，只连通S1、S3时，_ _

灯亮，此时是_ ，连通S1、S2，断开S3时，_灯亮，连通S2、S3，断开S1时，_ 灯亮，

同时连通S1、S2、S3时，将发生事故。

2、如图2，当S1、S2都断开时，电灯__ __亮，它们的连接方式是；当S1、S2都闭合时，电灯__ __亮，它们的连接方式是。

3、如图3所示的电路中，若要使两灯泡L1和L2串联，则应闭合开关__ ，断开开关_ _；若要使两灯泡L1和L2并联，则应闭合开关__ __，断开开关___ __，而开关__ __绝不能同时闭合，否则造成短路事故。

4、如图4要使灯L1、L2串联，应闭合开关__ ___，断开开关__ _；要使灯L1、L2并联应闭合开关__ __，断开开关__ ____。

图1 图2 图3 图4

5、图中的灯泡在通电时，灯泡能被点亮。请在下面横线上填写当开关K1、K2处于以下状态时，灯泡A、B的亮熄情况：（1）K1断开K2闭合时；

（2）K1闭合K2断开时；

（3）K1和K2都闭合时；

（4）K1和K2都断开时 .

6、按照下图中的电路图，把右图中的电路元件连接成实物电路。

7、如下图所示，将所给的元件连接起来，要求L1、L2并联，电流表测干路电流，开关控制整个电路，根据实物连接画电路图。

第7题图第8题图

8、如图所示，现有一个电池组、两个开关和两盏电灯，请你在接好下面的实物电路图，使S

1闭合时L

1

亮，但L

2不亮；S

2

闭合时L

2

亮，但L

1

不亮。

9、请你设计一个电路图，要求将L1、L2并联，开关S1作总开关，S2控制灯L2，电流表测A1测干路电流，电流表A2测L1所在支路电流，请按要求将下图中所画的实物连接好，并根据实物图画出电路图。
