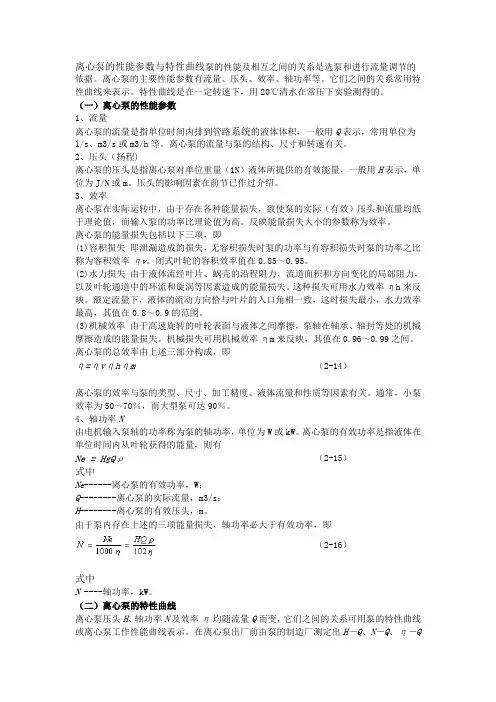

离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。

离心泵的主要性能参数有流量、压头、效率、轴功率等。

它们之间的关系常用特性曲线来表示。

特性曲线是在一定转速下，用20℃清水在常压下实验测得的。

（一）离心泵的性能参数1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。

离心泵的流量与泵的结构、尺寸和转速有关。

2、压头（扬程)离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。

压头的影响因素在前节已作过介绍。

3、效率离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。

反映能量损失大小的参数称为效率。

离心泵的能量损失包括以下三项，即(1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。

闭式叶轮的容积效率值在0.85～0.95。

(2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。

这种损失可用水力效率ηh来反映。

额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。

(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。

机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。

离心泵的总效率由上述三部分构成，即η=ηvηhηm（2-14）离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。

通常，小泵效率为50～70％，而大型泵可达90％。

4、轴功率N由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。

离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne = HgQρ（2-15）式中Ne------离心泵的有效功率，W；Q--------离心泵的实际流量，m3/s；H--------离心泵的有效压头，m。

离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。

离心泵的主要性能参数有流量、压头、效率、轴功率等。

它们之间的关系常用特性曲线来表示。

特性曲线是在一定转速下，用20℃清水在常压下实验测得的。

（一）离心泵的性能参数1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。

离心泵的流量与泵的结构、尺寸和转速有关。

2、压头（扬程)离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。

压头的影响因素在前节已作过介绍。

3、效率离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。

反映能量损失大小的参数称为效率。

离心泵的能量损失包括以下三项，即(1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。

闭式叶轮的容积效率值在0.85～0.95。

(2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。

这种损失可用水力效率ηh来反映。

额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。

(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。

机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。

离心泵的总效率由上述三部分构成，即η=ηvηhηm（2-14）离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。

通常，小泵效率为50～70％，而大型泵可达90％。

4、轴功率N由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。

离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne = HgQρ（2-15）式中Ne------离心泵的有效功率，W；Q--------离心泵的实际流量，m3/s；H--------离心泵的有效压头，m。

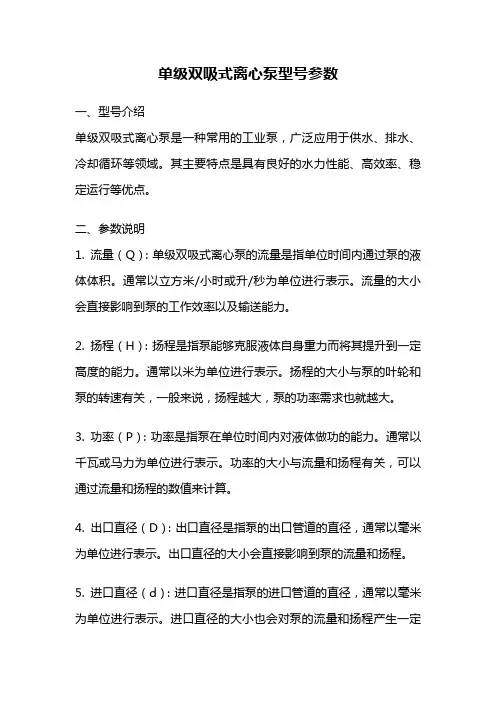

单级双吸式离心泵型号参数一、型号介绍单级双吸式离心泵是一种常用的工业泵，广泛应用于供水、排水、冷却循环等领域。

其主要特点是具有良好的水力性能、高效率、稳定运行等优点。

二、参数说明1. 流量（Q）：单级双吸式离心泵的流量是指单位时间内通过泵的液体体积。

通常以立方米/小时或升/秒为单位进行表示。

流量的大小会直接影响到泵的工作效率以及输送能力。

2. 扬程（H）：扬程是指泵能够克服液体自身重力而将其提升到一定高度的能力。

通常以米为单位进行表示。

扬程的大小与泵的叶轮和泵的转速有关，一般来说，扬程越大，泵的功率需求也就越大。

3. 功率（P）：功率是指泵在单位时间内对液体做功的能力。

通常以千瓦或马力为单位进行表示。

功率的大小与流量和扬程有关，可以通过流量和扬程的数值来计算。

4. 出口直径（D）：出口直径是指泵的出口管道的直径，通常以毫米为单位进行表示。

出口直径的大小会直接影响到泵的流量和扬程。

5. 进口直径（d）：进口直径是指泵的进口管道的直径，通常以毫米为单位进行表示。

进口直径的大小也会对泵的流量和扬程产生一定的影响。

6. 轴功率（N）：轴功率是指泵传动轴上的总功率，通常以千瓦为单位进行表示。

轴功率的大小与泵的流量、扬程和效率有关。

7. 效率（η）：效率是指泵将输入的机械能转化为液体能量的比例。

通常以百分比的形式表示。

效率的大小与泵的流量、扬程、轴功率等因素有关，高效率的泵能够更好地实现能源的节约和效益的提高。

8. 重量（W）：重量是指泵本身的重量，通常以千克为单位进行表示。

泵的重量会影响到泵的安装和运输。

9. 转速（n）：转速是指泵的叶轮每分钟旋转的圈数，通常以转/分钟为单位进行表示。

转速的大小与泵的流量、扬程、功率等参数有关。

10. 特点：单级双吸式离心泵具有双吸入口，能够减少进口阻力，提高进口流量，同时也减小了泵体的振动和噪音。

此外，该泵还具有结构简单、维修方便等特点。

三、应用领域单级双吸式离心泵广泛应用于供水、排水、冷却循环等领域。

ISW卧式离心泵排水泵增压泵循环泵永嘉县泉顿泵业制造厂ISW管道泵采用先进水力模型，运行平衡，噪音低，密封可靠，无泄漏，结构合理占地面积小，寿命长是IH泵基础上改良起来应用范围供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。

其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便，是国家推广的节能产品。

化工泵输送介质温度为-20℃～105℃，需要时采用冷却措施可输送更高温度的介质，适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

食品工业化工企业和城市给水污水排放，自来水网增压，建筑生活用水，建筑消防用水，中央空调系统，其它冷热清洁介质，循环增压。

技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min口径：φ40-φ500工作压力：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 28 25-125A 3.6 1.0 16 35 2900 0.55 2.3 2725-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 77 40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 3440-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 80 50-200B 10.6 2.94 36 44 2900 3 2.3 6850-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 46 65-100A 22.3 6.19 10 67 2900 1.1 2.5 4165-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 114 65-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193 100-250 100 27.8 80 69 2900 37 4.0 345100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 2900 30 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125 125-125 160 44.4 20 80 2900 15 4.0 220125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241 150-315 20 55.6 32 78 1450 30 2.5 410150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246 200-315 200 55.6 32 78 1450 30 3.5 417200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550 250-235 500 139 12.5 78 1480 22 4.5 410250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280 300-480B 540 150 21 79 980 55 5.0 1180350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。

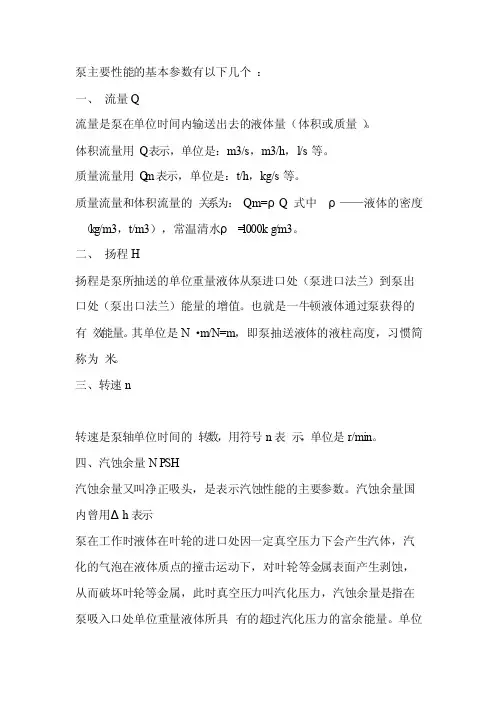

泵主要性能‎的基本参数‎有以下几个‎：一、流量Q流量是泵在‎单位时间内‎输送出去的‎液体量（体积或质量‎）。

体积流量用‎Q表示，单位是：m3/s，m3/h，l/s等。

质量流量用‎Q m表示，单位是：t/h，kg/s等。

质量流量和‎体积流量的‎关系为：Qm=ρQ 式中ρ——液体的密度‎（k g/m3，t/m3），常温清水ρ‎=1000k‎g/m3。

二、扬程H扬程是泵所‎抽送的单位‎重量液体从‎泵进口处（泵进口法兰‎）到泵出口处‎（泵出口法兰‎）能量的增值‎。

也就是一牛‎顿液体通过‎泵获得的有‎效能量。

其单位是N‎·m/N=m，即泵抽送液‎体的液柱高‎度，习惯简称为‎米。

三、转速n转速是泵轴‎单位时间的‎转数，用符号n表‎示，单位是r/min。

四、汽蚀余量N‎P SH汽蚀余量又‎叫净正吸头‎，是表示汽蚀‎性能的主要‎参数。

汽蚀余量国‎内曾用Δh‎表示泵在工作时‎液体在叶轮‎的进口处因‎一定真空压‎力下会产生‎汽体，汽化的气泡‎在液体质点‎的撞击运动‎下，对叶轮等金‎属表面产生‎剥蚀，从而破坏叶‎轮等金属，此时真空压‎力叫汽化压‎力，汽蚀余量是‎指在泵吸入‎口处单位重‎量液体所具‎有的超过汽‎化压力的富‎余能量。

单位用米标‎注，用（NPSH）r。

吸程即为必‎需汽蚀余量‎Δh：即泵允许吸‎液体的真空‎度，亦即泵允许‎的安装高度‎，单位用米。

吸程=标准大气压‎（10.33米）-汽蚀余量-安全量（0.5米）标准大气压‎能压管路真‎空高度10‎.33米。

例如：某泵必需汽‎蚀余量为4‎.0米，求吸程Δh‎解：Δh=10.33-4.0-0.5=5.83米五、功率和效率‎泵的功率通‎常是指输入‎功率，即原动机传‎支泵轴上的‎功率，故又称为轴‎功率，用P表示；泵的有效功‎率又称输出‎功率，用Pe表示‎。

它是单位时‎间内从泵中‎输送出去的‎液体在泵中‎获得的有效‎能量。

因为扬程是‎指泵输出的‎单位重液体‎从泵中所获‎得的有效能‎量，所以，扬程和质量‎流量及重力‎加速度的乘‎积，就是单位时‎间内从泵中‎输出的液体‎所获得的有‎效能量——即泵的有效‎功率：Pe=ρgQH(W)=γQH(W)式中ρ——泵输送液体‎的密度（kg/m3）；γ——泵输送液体‎的重度（N/m3）；Q——泵的流量（m3/s）；H——泵的扬程（m）；g——重力加速度‎(m/s2)。

ISW卧式离心泵排水泵增压泵循环泵永嘉县泉顿泵业制造厂ISW管道泵采用先进水力模型，运行平衡，噪音低，密封可靠，无泄漏，结构合理占地面积小，寿命长是IH泵基础上改良起来应用范围供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。

其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便，是国家推广的节能产品。

化工泵输送介质温度为-20℃～105℃，需要时采用冷却措施可输送更高温度的介质，适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

食品工业化工企业和城市给水污水排放，自来水网增压，建筑生活用水，建筑消防用水，中央空调系统，其它冷热清洁介质，循环增压。

技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min口径：φ40-φ500工作压力：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 2825-125A 3.6 1.0 16 35 2900 0.55 2.3 27 25-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 7740-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34 40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 8050-200B 10.6 2.94 36 44 2900 3 2.3 68 50-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 4665-100A 22.3 6.19 10 67 2900 1.1 2.5 41 65-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 11465-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193100-250 100 27.8 80 69 2900 37 4.0 345 100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 2900 30 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125125-125 160 44.4 20 80 2900 15 4.0 220 125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241150-315 20 55.6 32 78 1450 30 2.5 410 150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246200-315 200 55.6 32 78 1450 30 3.5 417 200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550250-235 500 139 12.5 78 1480 22 4.5 410 250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280300-480B 540 150 21 79 980 55 5.0 1180 350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。

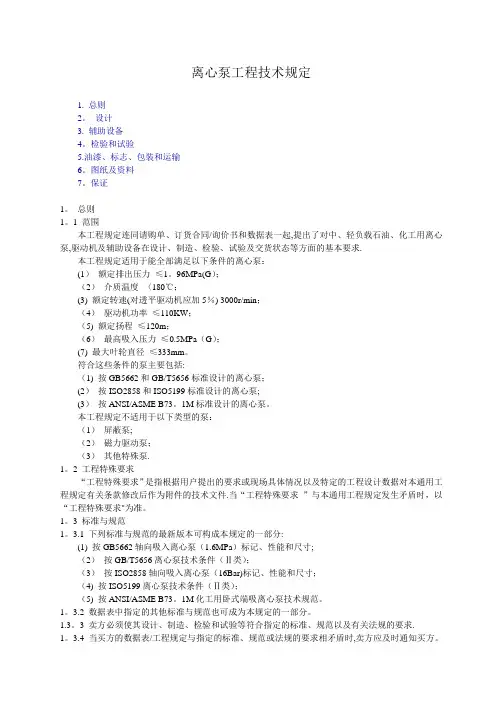

离心泵工程技术规定1. 总则2。

设计3. 辅助设备4。

检验和试验5.油漆、标志、包装和运输6。

图纸及资料7。

保证1。

总则1。

1 范围本工程规定连同请购单、订货合同/询价书和数据表一起,提出了对中、轻负载石油、化工用离心泵,驱动机及辅助设备在设计、制造、检验、试验及交货状态等方面的基本要求.本工程规定适用于能全部满足以下条件的离心泵：(1）额定排出压力≤1。

96MPa(G）；（2）介质温度〈180℃；(3) 额定转速(对透平驱动机应加5％) 3000r/min；（4）驱动机功率≤110KW；（5) 额定扬程≤120m；（6）最高吸入压力≤0.5MPa（G）；(7) 最大叶轮直径≤333mm。

符合这些条件的泵主要包括:（1) 按GB5662和GB/T5656标准设计的离心泵；(2）按ISO2858和ISO5199标准设计的离心泵;(3）按ANSI/ASME B73。

1M标准设计的离心泵。

本工程规定不适用于以下类型的泵：（1）屏蔽泵;（2）磁力驱动泵；（3）其他特殊泵.1。

2 工程特殊要求“工程特殊要求”是指根据用户提出的要求或现场具体情况以及特定的工程设计数据对本通用工程规定有关条款修改后作为附件的技术文件.当“工程特殊要求”与本通用工程规定发生矛盾时，以“工程特殊要求"为准。

1。

3 标准与规范1。

3.1 下列标准与规范的最新版本可构成本规定的一部分:(1) 按GB5662轴向吸入离心泵（1.6MPa）标记、性能和尺寸;（2）按GB/T5656离心泵技术条件（Ⅱ类）；（3）按ISO2858轴向吸入离心泵（16Bar)标记、性能和尺寸；（4) 按ISO5199离心泵技术条件（Ⅱ类）；（5) 按ANSI/ASME B73。

1M化工用卧式端吸离心泵技术规范。

1。

3.2 数据表中指定的其他标准与规范也可成为本规定的一部分。

1.3。

3 卖方必须使其设计、制造、检验和试验等符合指定的标准、规范以及有关法规的要求.1。

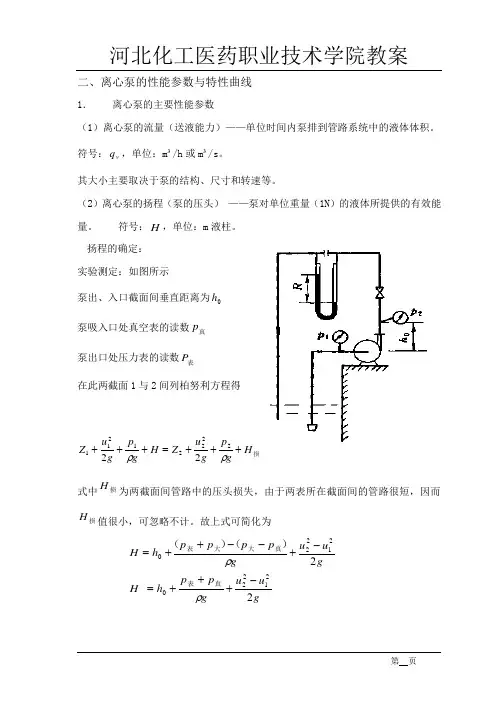

二、离心泵的性能参数与特性曲线1．离心泵的主要性能参数（1）离心泵的流量（送液能力）——单位时间内泵排到管路系统中的液体体积。

符号：v q ，单位：m ³/h 或m ³/s 。

其大小主要取决于泵的结构、尺寸和转速等。

（2）离心泵的扬程（泵的压头） ——泵对单位重量（1N ）的液体所提供的有效能量。

符号：H ，单位：m 液柱。

扬程的确定： 实验测定：如图所示泵出、入口截面间垂直距离为0h 泵吸入口处真空表的读数真p 泵出口处压力表的读数表P在此两截面1与2间列柏努利方程得损H gp g u Z H g p g u Z +++=+++ρρ2222121122式中损H 为两截面间管路中的压头损失，由于两表所在截面间的管路很短，因而损H 值很小，可忽略不计。

故上式可简化为guu gp p h H gu u g p p p p h H 222122021220-+++=-+--++=ρρ真表真大大表）（）（讨论：①泵的扬程等于泵出口的总压头减去泵入口的总压头；② d 1↓, u 1↑,H 功↓，一般d 1> d 2 ; ③当d 1 = d 2 时， gp p h H ρ真表++=0例：用清水测定某离心泵的主要特性。

实验装置如附图所示。

当调节出口阀使管路流量为25m 3/h 时，泵出口处压力表读数为0.28MPa （表压），泵入口处真空表读数为0.025MPa ，测得泵的轴功率为3.35kW ，电机转速为2900转/分，真空表与压力表测压截面的垂直距离为0.5m 。

试求该泵在此流量下泵的压头H 、有效功率有p 和总效率η。

（3量。

符号：有p ，单位：W 或kW 。

有效功率为： Hg q p v ρ=有泵的轴功率——指泵轴所需的功率即电动机传给泵轴的功率。

符号：轴p ，单位：W 或kW ， 则轴p 为： ηρgH q p v 功轴=(4)离心泵的效率 ——有效功率和泵的轴功率之比。

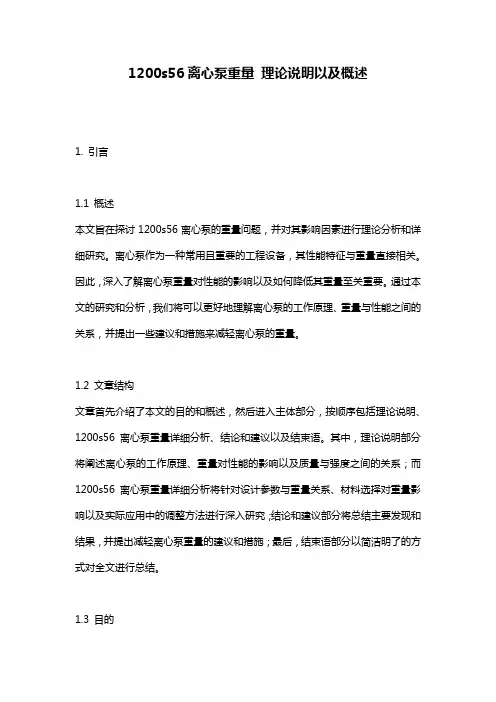

1200s56离心泵重量理论说明以及概述1. 引言1.1 概述本文旨在探讨1200s56离心泵的重量问题，并对其影响因素进行理论分析和详细研究。

离心泵作为一种常用且重要的工程设备，其性能特征与重量直接相关。

因此，深入了解离心泵重量对性能的影响以及如何降低其重量至关重要。

通过本文的研究和分析，我们将可以更好地理解离心泵的工作原理、重量与性能之间的关系，并提出一些建议和措施来减轻离心泵的重量。

1.2 文章结构文章首先介绍了本文的目的和概述，然后进入主体部分，按顺序包括理论说明、1200s56离心泵重量详细分析、结论和建议以及结束语。

其中，理论说明部分将阐述离心泵的工作原理、重量对性能的影响以及质量与强度之间的关系；而1200s56离心泵重量详细分析将针对设计参数与重量关系、材料选择对重量影响以及实际应用中的调整方法进行深入研究；结论和建议部分将总结主要发现和结果，并提出减轻离心泵重量的建议和措施；最后，结束语部分以简洁明了的方式对全文进行总结。

1.3 目的本文的主要目的是通过对离心泵重量问题进行详细分析，为相关工程领域提供理论指导和实践建议。

在文章中，我们将探讨1200s56离心泵的工作原理、重量对性能的影响、质量与强度之间的关系，并具体分析设计参数与重量关系、材料选择对重量影响以及实际应用中的调整方法等内容。

通过这些研究和分析，我们期望能够得出一些有价值且可行的减轻离心泵重量的建议和措施，为工程实践提供参考，并展望可能进一步研究的方向。

2. 理论说明2.1 离心泵工作原理离心泵是一种常见的流体机械设备，它利用离心力将液体从进口处吸入，并通过转子的旋转将液体加速，然后经过出口排出。

其工作原理基于离心力和动能转换的原理。

当泵转子旋转时，液体被抛离轴线，形成一个低压区域，在此处造成液体的吸入效应。

随着转子的旋转速度增加，液体加速并向离心方向移动。

最后，由于离心力的作用，液体被推向出口。

2.2 重量对离心泵性能的影响离心泵的重量对其性能有着直接影响。

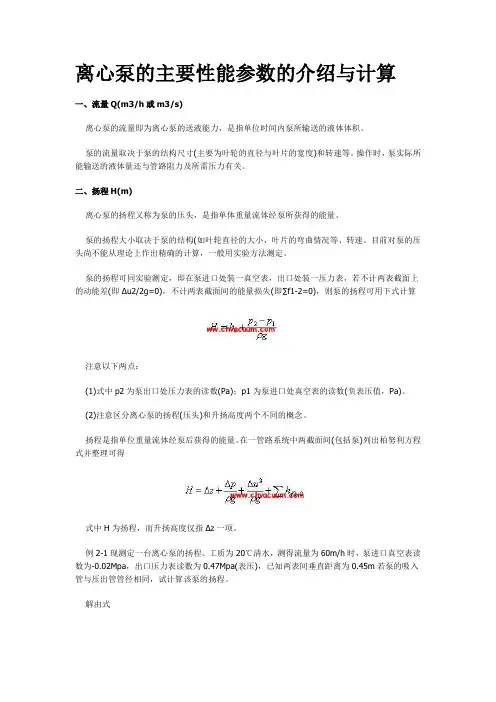

离心泵的主要性能参数的介绍与计算一、流量Q(m3/h或m3/s)离心泵的流量即为离心泵的送液能力，是指单位时间内泵所输送的液体体积。

泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。

操作时，泵实际所能输送的液体量还与管路阻力及所需压力有关。

二、扬程H(m)离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。

泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。

目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。

泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算注意以下两点：(1)式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。

(2)注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

扬程是指单位重量流体经泵后获得的能量。

在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得式中H为扬程，而升扬高度仅指Δz一项。

例2-1现测定一台离心泵的扬程。

工质为20℃清水，测得流量为60m/h时，泵进口真空表读数为-0.02Mpa，出口压力表读数为0.47Mpa(表压)，已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同，试计算该泵的扬程。

解由式查20℃，h=0.45mp=0.47Mpa=4.7*10Pap=-0.02Mpa=-2*10PaH=0.45+=50.5m三、效率泵在输送液体过程中，轴功率大于排送到管道中的液体从叶轮处获得的功率，因为容积损失、水力损失物机械损失都要消耗掉一部分功率，而离心泵的效率即反映泵对外加能量的利用程度。

泵的效率值与泵的类型、大小、结构、制造精度和输送液体的性质有关。

大型泵效率值高些，小型泵效率值低些。

四、轴功率N(W或kW)泵的轴功率即泵轴所需功率，其值可依泵的有效功率Ne和效率η计算，即。

ISW卧式离心泵排水泵增压泵循环泵永嘉县泉顿泵业制造厂ISW管道泵采用先进水力模型，运行平衡，噪音低，密封可靠，无泄漏，结构合理占地面积小，寿命长是IH泵基础上改良起来应用范围供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。

其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便，是国家推广的节能产品。

化工泵输送介质温度为-20℃～105℃，需要时采用冷却措施可输送更高温度的介质，适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

食品工业化工企业和城市给水污水排放，自来水网增压，建筑生活用水，建筑消防用水，中央空调系统，其它冷热清洁介质，循环增压。

技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min口径：φ40-φ500工作压力：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 2825-125A 3.6 1.0 16 35 2900 0.55 2.3 27 25-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 7740-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34 40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 8050-200B 10.6 2.94 36 44 2900 3 2.3 68 50-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 4665-100A 22.3 6.19 10 67 2900 1.1 2.5 41 65-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 11465-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193100-250 100 27.8 80 69 2900 37 4.0 345 100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 2900 30 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125125-125 160 44.4 20 80 2900 15 4.0 220 125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241150-315 20 55.6 32 78 1450 30 2.5 410 150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246200-315 200 55.6 32 78 1450 30 3.5 417 200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550250-235 500 139 12.5 78 1480 22 4.5 410 250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280300-480B 540 150 21 79 980 55 5.0 1180 350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。

离⼼泵技术参数（重量）ISW卧式离⼼泵排⽔泵增压泵循环泵永嘉县泉顿泵业制造⼚ISW管道泵采⽤先进⽔⼒模型，运⾏平衡，噪⾳低，密封可靠，⽆泄漏，结构合理占地⾯积⼩，寿命长是IH泵基础上改良起来应⽤范围供输送不含固体颗粒具有腐蚀性、粘度类似⽔的液体。

其标记、额定性能和尺⼨等效采⽤国际标准ISO2858，具有性能范围⼴、效率⾼、“三化”⽔平⾼和维修⽅便，是国家推⼴的节能产品。

化⼯泵输送介质温度为-20℃～105℃，需要时采⽤冷却措施可输送更⾼温度的介质，适⽤于化⼯、⽯油、冶⾦、电⼒、造纸、⾷品、制药、环保、废⽔处理和合成纤维等⾏业⽤于输送各种腐蚀的或不允许污染的类似于⽔的介质。

⾷品⼯业化⼯企业和城市给⽔污⽔排放，⾃来⽔⽹增压，建筑⽣活⽤⽔，建筑消防⽤⽔，中央空调系统，其它冷热清洁介质，循环增压。

技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min⼝径：φ40-φ500⼯作压⼒：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 2825-125A 3.6 1.0 16 35 2900 0.55 2.3 27 25-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 7740-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34 40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 8050-200B 10.6 2.94 36 44 2900 3 2.3 68 50-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 4665-100A 22.3 6.19 10 67 2900 1.1 2.5 41 65-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 11465-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193100-250 100 27.8 80 69 2900 37 4.0 345 100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 290030 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125125-125 160 44.4 20 80 2900 15 4.0 220 125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241150-315 20 55.6 32 78 1450 30 2.5 410 150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246 200-315 200 55.6 32 78 1450 30 3.5 417 200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550250-235 500 139 12.5 78 1480 22 4.5 410 250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280300-480B 540 150 21 79 980 55 5.0 1180 350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。

离心泵参数
离心泵的主要性能参数包括转速、流量、扬程、功率和效率等。

（1）转速：即离心泵叶轮的转速，以r/min表示。

（2）流量：有泵的流量（即有效流量）和理论流量之分，大多采用容积流量Q,单位为
m3/s、m3 /min、m3/h或L/s。

有时也用质量流量G表示，单位为kg/s、kg/min、和t/h。

（3）扬程：泵的扬程H---单位重量液体流过泵后的总能量的增值。

或者作功元件对泵
排出的单位重量液体所作的有效功（单位为m—液柱）。

（4）功率：有有效功率Neff、内功率Ni和轴功率N之分。

有效功率Neff是单位时间内泵排出口流出的液体从泵中取得的能量。

内功率Ni（或水力功率）为单位时间内作功单元所给出的能量。

轴功率N是指单位时间内由原动机传递到泵主轴上的功。

泵在工作时，难免有运动件之间的机械摩擦损失，另外还有轮阻损失。

统称为机械损失功率Nmec。

轴功率就等于内功率和机械损失功率之和。

即：
N= Ni+ Nmec KW
(5)效率：泵效率（总效率）η位衡量泵工作是否经济的指标，定义为：η= Neff/N,既有效功率与轴功率的比值
除了以上所述，离心泵还有一个重要性能参数就是泵的允许吸上真空度〔Hs〕或允许汽蚀余量〔NPSH〕，单位均以米液柱表示。

离心泵的主要性能参数1、流量泵在单位时间内输送出去的液体量（体积或重量）。

Q-表示体积流量Q G -表示重量流量重量流量和体积流量之间的关系：Q G = γQ式中：γ为液体的重度2、扬程泵所抽送的单位重量液体从泵进口处到泵出口处能量的增加值。

即，单位重量液体通过泵获得的有效能量。

单位：牛顿米/牛顿=米扬程表示为：H=E2-E1式中：E2为泵出口处单位重量液体的能量；E1为泵进口处单位重量液体的能量。

单位重量液体的能量，在水力学中称为水头，通常由：压头（P/γ）、速度头（V2/29）和位置水头(Z)三部分组成。

即：E2= P2/γ+ V22/29+Z2E1= P1/γ+ V21/29+Z1泵的扬程和泵出口压力的区别与联系H=E2-E1=（P2/γ+ V22/29+Z2）- （P1/γ+ V21/29+Z1）=（P2- P1）/γ+ （V22- V21）/29+（Z2- Z1）当设定进口压力、进出口速度差、进出口位差均为0，即P1=0，V2=V1，Z2=Z1时，上式简化为：H= P2/γ，P2/=γH由上式可以看出，在不考虑泵的进口压力、进出口速度差及进出口位差的前提下，泵的出口压力不只取决于泵的扬程，还与液体的重度有关。

也可以通俗地解释为，同一台泵当输送不同重度介质时，出口压力是不同的。

当输送重度小的介质（如油品等），压力较低；输送重度较大的介质（如浓碱等），压力会高一些。

因此，要得到相同的出口压力，输送重度小的介质比输送重度大的介质需要较高的扬程。

3、转速泵轴每分钟旋转的次数，用n表示，单位：转/分。

4、汽蚀余量通俗的说法，汽蚀余量就是为避免泵内发生空泡现象，泵内液体的最小压力Pmin高出液体在该温度时的汽化压力Pv的值（即：Pmin-Pv）。

有效汽蚀余量（也叫装置汽蚀余量）用NPSHa表示。

NPSHa是由装置确定的，与进口液位高低（进口压力高低），进口管路的粗细、长短、局部损失（阀门、弯头、扩散管）等有关。
