(燃气)管径、壁厚计算公式

压力管道管径和壁厚的选择论述摘要：压力管道的运行安全问题备受关注，特别是石油化工行业的压力管道，不仅作业环境复杂多变，而且易燃易爆、有毒有害介质较多，故必须对其管径和壁厚进行慎重选择和规范设计，来确保压力管道的安全运行。

对此，本文结合压力管道设计内涵，并就其管径和壁厚的选择方法进行了重点论述。

关键词：压力管道设计管径壁厚众所周知，压力管道涉及的介质多具有较强的毒害性、爆炸性和环境破坏性，一旦发生事故极易造成难以弥补的人员伤亡、经济损失和环境污染等，近年来这样的事故也在频频发生，故强化压力管道的规范化设计就具有更重要和深远的意义。

其中管径和壁厚的大小对介质流速、管路安全运行、费用成本等都有着重要影响，选择合理的管径和壁厚就尤为关键，下面就其选择方法加以论述。

一、压力管道设计内涵压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

国家在相应的监督规程中以设计压力、温度、输送介质的腐蚀性、毒性和火灾危险程度等为依据，将压力管道分为GA类（长输管道）、GB类（公用管道）、GC类（工业管道）、GD类（动力管道）[1]。

虽然管径的大小会影响介质的输送效果，壁厚的大小会影响介质的输送安全，但这并不意味着管径越大、管壁越厚就越好，而应将两者视为设计的基础和关键，予以综合分析和科学计算，以此来确保其取值切实合理，有助于提高压力管道的安全性、可靠性与经济性。

二、压力管道管径和壁厚的选择1.压力管道的管径选择一般情况下，若流体的输送能力一定，管径越大，介质流动速度越小，管路压力降也会随之减小，此时虽降低了压缩机、泵等动力设备的运行费用，但会大大增加管路建设费用，所以从安全和经济的角度出发，形成了一套简单而有效的方法用于计算管道内径，即di=18.8[qm/υ]1/2，其中di-管道内径（mm）、qm-介质体积流量（m3/h）、υ-介质平均流速（m/s），可见管径的选择是以预定介质流速为前提的[2]。

1：计算－20200mm），2；）表1中系列5”。

）表1P内。

（2）钢管水锤增加值计算（3）钢管壁厚计算（4）钢管和镀锌钢管单位长度重量计算计算公式：1）△H=C△V/g2）C=1425/（1+KD0/Ee）式中：△H—直接水锤的压力水头增加值，m；C—水锤波传播速度，m/s；△V—管中流速变化值，为初流速度减去末流速度，m/s，取计算实际流速值；g—重力加速度，m2/s，取值9.8；1425—声波在水中的传播速度，m/s；K—水的体积弹性模数，GPa，常温时K=2.025GPa，D0—管道内径，mm；E—管材的纵向弹性模量，GPa，钢管取206；e—管壁厚度，mm。

计算公式：t=PD/1.75S+2.54式中：t一钢管壁厚，（mm）；P一设计管道压力，（MPa）；若为泵站上水管则选择设计内水压力P内和增加水锤压力P 增两者中的较大值，若为自流输水管则等于设计内水压力P内；D一钢管外径，（mm）；S一设计温度下的材料应用许用应力，（MPa）；选用管材钢牌号为Q235B，取值125MPa；2.54一腐蚀裕量和螺纹深度，（mm）。

镀锌而成，一般用（量》（于内径。

35B水锤波在管中的传播速度C （m/s）直接水锤的压力水头增加值△H（m）增加水锤压力P增（Mpa）管壁计算厚度t2（mm）设计选取管壁厚度t（mm）管材（钢牌号Q235B）1102.4119.35 1.54 4.08 4.5热镀锌钢管3.6热镀锌钢管管道外径（mm）设计选取管壁厚度t（mm）管道公称直径（mm）管道外径（mm）DN202026.9 3.6100114.3 DN252533.7DN323242.4 DN404048.3 DN505060.3 DN656576.1 DN808088.9 DN100100114.3 DN125125139.7 DN150150165.1 DN200200219.1 DN250250273.1 DN300300323.9 DN350350355.6 DN400400406.4 DN450450457 DN500500508表5：《低压流体输送用焊接钢管道公称直径（mm）表3：系列1钢管常用管径表4：设计管道可承受压力验算可承受压力验算验算管道可承受压力（Mpa）2.03：《低压流体输送用焊接钢管》（GBT 3091-2015）中规定的对应管径的最小壁厚壁厚。

中冶陕西轧辊有限责任公司天然气专供高压输气管道强度计算和应力验算1.1输气管道设计管径计算：流量Q=11416Nm/h管道当量绝对粗糙度K=0.2燃气密度：0.764Kg/m3经计算：管径---DN200终点流速---2.58m/s1.2管道强度计算1.2.1燃气管道S理论壁厚计算：δ=PD/2δsφFt ( 1-1)δ---管道计算壁厚（mm）：P---设计压力4.0（Mpa）D---管道外径（mm）：δs---钢管的最小屈服强度（Mpa）φ---焊缝系数（无缝钢管φ=1）t---温度折减系数，当温度小于120℃钢管，t=1.0δ=PD/2δsφFt=4.0×219/2×360×1×0.6×1.0=2.03 1.2.2燃气管道设计壁厚和名义壁厚：燃气管道设计壁厚：δs=δ+CC= C1+C2δS---管道设计壁厚（mm）：C---管道壁厚附加量（mm）：C1---管道壁厚付偏差附加量，包括加工、开槽和罗纹深度及材料厚度付偏差（mm）：C1=A tδ,该工程C1取0.8C2---管道壁厚腐蚀附加量（mm）：该工程C2取0.2δ---管道计算壁厚（mm）：管道名义壁厚δn(取用壁厚)应不小于管道的设计壁厚δS。

该工程燃气管道设计壁厚：δs=δ+C=2.03+0.8+0.2=3.03该工程燃气管道名义壁厚：δn=8该工程管道采用φ219×8无缝钢管，材质为L360GB/T9711.2。

1.3管道应力验算1.3.1 概述燃气管道的应力，主要是由于管道承受内压力和外部载荷以及热膨胀等多种因素引起的，管道在这些载荷作用下的应力状态是复杂的。

管道应力验算的任务是：验算管道在内压、持续外载作用下的一次应力和热胀冷缩及其位移受约束产生的热胀二次应力，以判明所计算的管道是否安全、经济、合理。

1.3.2 一次应力验算管道一次应力验算采用极限分析进行验算，钢管在工作状态下，由内产生的折算应力，不得大于钢管在设计温度下的许用应力，按下式验算：σzs≤［σ］t（1-2）［δ］t---钢管在设计温度t下的许用应力（Mpa）σzs---内压折算应力（Mpa）σzs=P［D0-（δn-C）］/2φ（δn-C）（1-3）P---设计压力（Mpa）D0---管道外径（mm）：δn---管道名义壁厚（mm）φ---焊接接头系数（无缝钢管φ=1）C---管道壁厚附加量（mm）：对于无缝钢管和在产品技术条件中提供有壁厚允许负偏差百分数值的焊接管，C按下式计算：C=δn A t/1+A t （1-4）A t---管道壁厚负偏差系数C、δn---同前C=δn A t/1+A t=8×0.2/1+0.2=1.333σzs=P［D0-（δn-C）］/2φ（δn-C）=4×［219-（8-1.333）］/2×1×（8-1.333）=63.70［σ］t：钢管在常温下的许用应力为360（Mpa）通过以上计算σzs≤［σ］t1.3.3 由于内压和温度引起的轴向应力按下式计算：σL =μσh+Ea(t1 –t2）（1-5）σh=Pd/2δn （1-6）σL-----管道的轴向应力拉应力为正，压应力为负（Mpa）μ----泊桑比，取0.3；σh-----由于内压产生的管道环向应力（Mpa）;P----管道设计内压力（Mpa）;d----管子内径（cm）;δn----管子公称壁厚（cm）E----钢材的弹性模量（Mpa）t1------管道下沟回填时温度℃t2------管道的工作温度℃σh=Pd/2δn=4.0×20.3/2×0.8=50.75（Mpa）σL =μσh+Ea(t1 –t2）=0.3×507.5+2.05×1.18×10-3×(30–20）=-3.68（Mpa）只考虑压应力1.3.4受约束热胀直管段，按最大剪应力强度理论计算应力，并应合下列表达式的要求：σe=σh–σL＜0.9σsσe----当量应力（Mpa）σs-----管子的最低屈服强度（Mpa）σe=σh–σL＜0.9σs=50.75-（-3.68）＜0.9×36054.43＜324通过以上计算，采用φ219×8无缝钢管，材质为L360钢GB/T9711.2,是符合要求的。

一、 原始数据调压柜设计压力P 设 =0.8Mpa ，调压柜管道属于次高压燃气管道。

城镇燃气管道的计算流量，应按计算月的小时最大用气量计算。

该小时最大用气量应根据所有用户燃气用气量的变化迭加后确定。

因调压柜为居民生活和商业用户燃气用气，故小时计算流量（0°C 和101.325Kpa ）宜按下式计算：a h Q nQ 1= 式中：h Q ：燃气小时计算流量（m 3 /h ）；Qa ：年燃气用量（m 3 /a ）；n:年燃气最大负荷利用小时数（h ）；其值为：hd m K K K n 24365⨯= a K :月高峰系数；d K :日高峰系数；h K :小时高峰系数；由设计单位提供数据： h Q =800 m 3 /h ,进口压力P 1=0.4-0.6Mpa ，出口压力P 2=0.2Mpa 。

调压柜工作环境温度并未超出工作温度范围，燃气温度也高于其露点温度。

二、进出口管径及壁厚确定1.进口管径及壁厚的确定1) 当气体压力最低，温度最高时，具有最大体积流量，故有：h m T T P P Q Q /2.17815.2935015.273400325.101325.1018003000max =+⨯+⨯=∙∙= 2) 当气体压力最高，温度最低时，具有最小体积流量，故有：h m T T P P Q Q /8.10315.2931015.273600325.101325.1018003000min =-⨯+⨯=∙∙=根据技术表要求：管道流速s m /250≤ν，取 s m /25=ν计算管径mm Q R 1.23102014.336002.178********=⨯⨯⨯=⨯=πν 取管径DN=50mm ，计算管道流速：s m R Q /2.23102514.336002.1781036006262=⨯⨯⨯=⨯=πν 得出s m s m /25/2.23≤=ν，所以进口管径DN50满足流量要求。

注：0Q ：标况流量m 3 /h ，max Q ：最大工况流量m 3 /h ，min Q ：最小工况流量m 3 /h 。

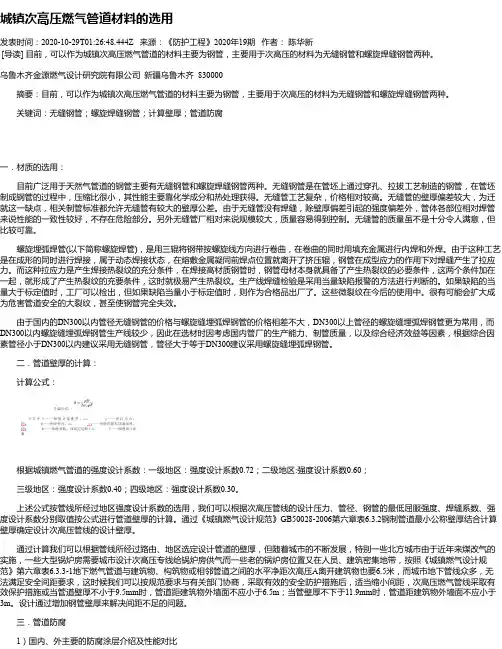

城镇次高压燃气管道材料的选用发表时间：2020-10-29T01:26:48.444Z 来源：《防护工程》2020年19期作者：陈华新[导读] 目前，可以作为城镇次高压燃气管道的材料主要为钢管，主要用于次高压的材料为无缝钢管和螺旋焊缝钢管两种。

乌鲁木齐金源燃气设计研究院有限公司新疆乌鲁木齐 830000摘要：目前，可以作为城镇次高压燃气管道的材料主要为钢管，主要用于次高压的材料为无缝钢管和螺旋焊缝钢管两种。

关键词：无缝钢管；螺旋焊缝钢管；计算壁厚；管道防腐一．材质的选用：目前广泛用于天然气管道的钢管主要有无缝钢管和螺旋焊缝钢管两种。

无缝钢管是在管坯上通过穿孔、拉拔工艺制造的钢管，在管坯制成钢管的过程中，压缩比很小，其性能主要靠化学成分和热处理获得。

无缝管工艺复杂，价格相对较高。

无缝管的壁厚偏差较大，为迁就这一缺点，相关制管标准都允许无缝管有较大的壁厚公差。

由于无缝管没有焊缝，除壁厚偏差引起的强度偏差外，管体各部位相对焊管来说性能的一致性较好，不存在危险部分。

另外无缝管厂相对来说规模较大，质量容易得到控制。

无缝管的质量虽不是十分令人满意，但比较可靠。

螺旋埋弧焊管(以下简称螺旋焊管)，是用三辊将钢带按螺旋线方向进行卷曲，在卷曲的同时用填充金属进行内焊和外焊。

由于这种工艺是在成形的同时进行焊接，属于动态焊接状态，在熔敷金属凝同前焊点位置就离开了挤压辊，钢管在成型应力的作用下对焊缝产生了拉应力。

而这种拉应力是产生焊接热裂纹的充分条件，在焊接高材质钢管时，钢管母材本身就具备了产生热裂纹的必要条件，这两个条件加在一起，就形成了产生热裂纹的充要条件，这时就极易产生热裂纹。

生产线焊缝检验是采用当量缺陷报警的方法进行判断的。

如果缺陷的当量大于标定值时，工厂可以检出，但如果缺陷当量小于标定值时，则作为合格品出厂了。

这些微裂纹在今后的使用中。

很有可能会扩大成为危害管道安全的大裂纹，甚至使钢管完全失效。

由于国内的DN300以内管径无缝钢管的价格与螺旋缝埋弧焊钢管的价格相差不大，DN300以上管径的螺旋缝埋弧焊钢管更为常用，而DN300以内螺旋缝埋弧焊钢管生产线较少，因此在选材时因考虑国内管厂的生产能力、制管质量，以及综合经济效益等因素，根据综合因素管径小于DN300以内建议采用无缝钢管，管径大于等于DN300建议采用螺旋缝埋弧焊钢管。

雷诺数是一种可用来表征流体情况的无量纲数，用Re 表示，Re=ρvr/η，其中v 、ρ、η分别为流体的流速、密度与黏性系数，r 为一特征线度。

例如：流体流过圆形管道，则r 为管道半径，利用雷诺数可区分流体的流动是层流或湍流，也可以原来确定物体在流体中流动所受到的阻力。

例如，对于小球在流体中的流动，当Re 比“1”小得很多时，其阻力f=6πrηv （称为斯托克斯公式），当Re 比“1”大得多时，f…=0.2πr2v2，而与η无关。

希望可以帮到楼主低压燃气管道计算说明（1）根据《城镇燃气设计规范》（GB 50028-2006）规定，低压燃气管道单位长度的摩擦阻力宜按照下式计算。

72506.2610m Q T R dT λρ⨯=式中 Rm ：燃气管道单位长度摩擦阻力，Pa/m ； λ：燃气管道的摩擦阻力系数； Q ：燃气管道的计算流量，Nm 3/h ； d ：管道内径；ρ：燃气密度，kg/Nm 3；T ：设计中所采用的燃气温度，K （本燃气管道设计温度采用288K ）； T 0：273.16，K(2)根据燃气在管道中的不同运动状态，摩擦阻力系数λ按下列各式计算：层流状态：R e 2100≤时，64R e λ=；临界状态：R e 21003500= 时，5R e 21000.0365R e 10λ-=+-；湍流状态：R e 3500>时，与管材有关：钢管：680.11()R e K d λ=+；（本次所选管道为钢管，K ＝0.2）式中 Re ：雷诺数；v ：标准状况下的燃气运动粘度，m2/s ；K ：管壁内表面的当量绝对粗糙度，对钢管取0.2mm 。

1.高中压燃气管道水力计算公式：P12 -P22/L=1.27x 1010λ(Q2/d5)ρ(T/T0) Z (公式6.2.6-1)2.当Re<=2100时λ=64/Re； (公式C.0.1-1)当2100<RE<=3500时&NBSP;&NBSP;Λ=0.03+[（RE-2100）（65 Re ＋105）] (公式C.0.1-2)当Re>3500时 -2lg[k/3.7d+2.51/ Re√λ] = 1/√λ (柯列勃洛克公式6.2.6-2)3. P12—燃气管道起点压力（绝压），千帕P22—燃气管道终点压力（绝压），千帕Q—燃气管道的计算流量，米3/小时L —管道计算长度，千米d —燃气管道内径，毫米ρ—燃气密度，千克/米3取：0.76T—计算中所采用的燃气温度， K 取：(0o) 273.15T0—标态下的天然气绝对温度，273.15Kλ—摩阻系数，(无量纲)k—管道内表面的当量绝对粗糙度，毫米取：0.24 Re—雷诺数Re=V速*d内/Y运V速—燃气流动速度，米/秒d内—燃气管道的内径，米Y运—燃气的运动黏度，米2/秒标准状况下取：0.00001385公式可变换为： Re=4Q/(3600πd内Y运)公式可变换为： V速=4Q/(3600πd内2)请问：在编程时，一般知道流量Q；雷诺数Re中的Q和公式6.2.6-1中的Q应该能代入不同压力状态下的流量值吗？比如：已知某型号的2台（中压）燃气锅炉，天然气小时耗气量83x2=166Nm3/小时，锅炉燃烧器天然气供气压力为2000毫米水柱；锅炉从中压DN50（PN=0.2Mpa）管网供气，锅炉房外设调压箱，调压箱前入口压力为0.2 Mpa，调压箱出口压力为 2100毫米水柱。

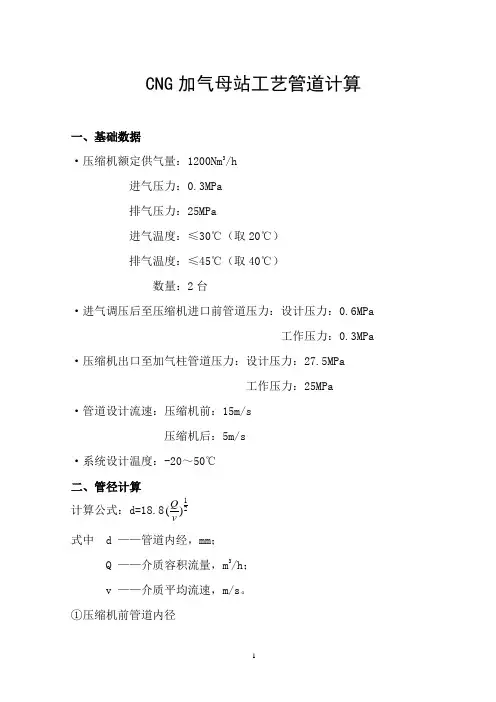

CNG加气母站工艺管道计算一、基础数据·压缩机额定供气量：1200Nm3/h进气压力：0.3MPa排气压力：25MPa进气温度：≤30℃（取20℃）排气温度：≤45℃（取40℃）数量：2台·进气调压后至压缩机进口前管道压力：设计压力：0.6MPa工作压力：0.3MPa ·压缩机出口至加气柱管道压力：设计压力：27.5MPa工作压力：25MPa·管道设计流速：压缩机前：15m/s压缩机后：5m/s·系统设计温度：-20～50℃二、管径计算计算公式：d=18.812 () Q v式中 d ——管道内经，mm；Q ——介质容积流量，m3/h；v ——介质平均流速，m/s。

①压缩机前管道内径A.总管内径压缩机同时工作系数按85%计，则2台压缩机同时工作时，总管气体流量为：1200×2×85%=2040Nm 3/h经计算，压缩机前总管内径为：110mmB.支管内径经计算，压缩机前支管内径为：84mm②压缩机后管道内径经计算，压缩机后管道内径为：18mm三、壁厚计算（1）管道理论壁厚计算公式：δ=σ⎡⎤+⎣⎦2()o t j pD E pY ……………………<1> 式中 δ——管道计算壁厚，mm ；p ——设计压力（表压），MPa ；D o ——管道外径，mm ；[σ]t ——钢管在设计温度t 下的许用应力，MPa ，20#钢取130MPa ，0Cr18Ni9钢取137MPa ；E j ——焊接接头系数，取1；Y ——系数，取0.4。

注：公式<1>采用中国石化出版社出版的《石油化工管道安装设计便查手册》第四章 管道器材——八、钢管的壁厚和壁厚系列。

压缩机前总管外径取133mm ，压缩机前支管外径取108mm ，压缩机后管道外径取32mm 。

故压缩机前总管计算壁厚：δ=+⨯⨯⨯⨯0.61332(13010.60.4)=0.306mm 压缩机前支管计算壁厚：δ=+⨯0.6108=0.249mm 压缩机后管道计算壁厚：δ=+⨯⨯⨯⨯27.5322(137127.50.4)=2.973mm （2）管道设计壁厚计算公式：δ设=δ+C=δ+C 1+C 2 (2)式中 δ设——管道设计壁厚，mm ；δ——管道计算壁厚，mm ；C ——厚度附加量之和，mm ；C 1 ——厚度减薄附加量，包括加工、开槽和螺纹深度及材料厚度负偏差，mm ；C 2 ——腐蚀或磨蚀附加量，mm 。

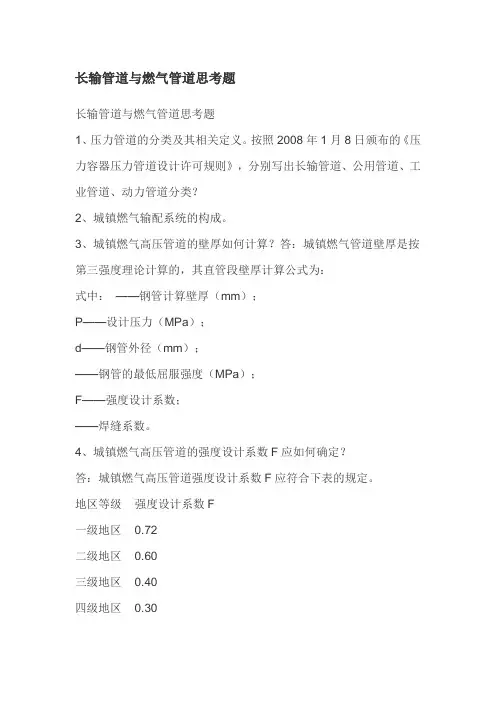

长输管道与燃气管道思考题长输管道与燃气管道思考题1、压力管道的分类及其相关定义。

按照2008年1月8日颁布的《压力容器压力管道设计许可规则》，分别写出长输管道、公用管道、工业管道、动力管道分类？2、城镇燃气输配系统的构成。

3、城镇燃气高压管道的壁厚如何计算？答：城镇燃气管道壁厚是按第三强度理论计算的，其直管段壁厚计算公式为：式中：——钢管计算壁厚（mm）；P——设计压力（MPa）；d——钢管外径（mm）；——钢管的最低屈服强度（MPa）；F——强度设计系数；——焊缝系数。

4、城镇燃气高压管道的强度设计系数F应如何确定？答：城镇燃气高压管道强度设计系数F应符合下表的规定。

地区等级强度设计系数F一级地区 0.72二级地区 0.60三级地区 0.40四级地区 0.305、城镇燃气高压管道穿越铁路、公路和人员集中场所以及门站、储配站、调压站内管道强度设计系数应如何确定？答：高压燃气管道穿越铁路、公路和人员集中场所的管道以及门站、储配站、调压站内管道的强度设计系数，应符合下表的规定。

穿越铁路、公路和人员聚集场所的管道以及门站、储配站、调压站内管道的强度设计系数。

管道及管段地区等级一二三四强度设计系数F有套管穿越Ⅲ、Ⅳ级公路的管道 0.72 0.6 0.4 0.3无套管穿越Ⅲ、Ⅳ级公路的管道 0.6 0.5有套管穿越Ⅰ、Ⅱ级公路、高速公路、铁路的管道 0.6 0.6 门站、储配站、调压站内管道及其上、下游各200m管道，截断阀室管道及其上、下游各50m管道（其距离从站和阀室边界线起算） 0.5 0.5人员聚集场所的管道 0.4 0.46、高压燃气管道焊接支管连接口的补强应符合哪些规定？高压燃气管道焊接支管连接口的补强应符合下列规定：（1）补强的结构型式可采用增加主管道或支管道壁厚或同时增加主、支管道壁厚、或三通、或拔制扳边式接口的整体补强型式，也可采用补强圈补强的局部补强型式。

（2）当支管道公称直径大于或等于1/2主管道公称直径时，应采用三通。

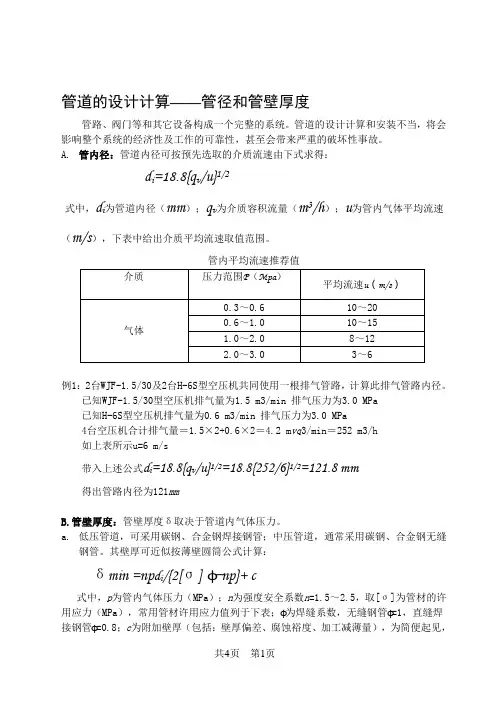

管道的设计计算——管径和管壁厚度管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的介质流速由下式求得：d i=18.8{q v/u}1/2式中，d i为管道内径（mm）；q v为介质容积流量（m3/h）；u为管内气体平均流速（m/s），下表中给出介质平均流速取值范围。

管内平均流速推荐值例1：2台WJF-1.5/30及2台H-6S型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m3/min 排气压力为3.0 MPa已知H-6S型空压机排气量为0.6 m3/min 排气压力为3.0 MPa4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m vq3/min＝252 m3/h如上表所示u=6 m/s带入上述公式d i=18.8{q v/u}1/2=18.8{252/6}1/2=121.8 mm得出管路内径为121mmB.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：δmin =np d i/{2[σ]ϕ−np}+ c式中，p为管内气体压力（MPa）；n为强度安全系数n=1.5～2.5，取[σ]为管材的许用应力（MPa），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；c为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当cδ＞6mm时，c≈0.18δ；当δ≤6mm时，c =1mm。

当管子被弯曲时，管壁应适当增加厚度，可取δ,=δ+δd0/2R式中，d0为管道外径； R为管道弯曲半径。

b.高压管道的壁厚，应查阅相关专业资料进行计算，在此不做叙述。

例2：算出例1中排气管路的厚度。

管径计算1流量Q(Nm3/h)工作温度压力下转化为标况下的流量2压力P1min(bar)3流速V(m/s)4进口管径DN(mm)1流量Q(Nm3/h)2压力P1min(bar)3管径DN(mm)4流速V(m/s)1流速V(m/s)2压力P1min(bar)3管径DN(mm)4流量Q(Nm3/h)2532405065 80 100 125 150 200 250 3001200111bar=0.1Mpa=1kg/cm2122.250133324422831.050233903630.43615.290699543.246000.035016019229-76425154525157425151152515180算低压为202515304 2515460 2515719 25151123 25151617 25152875 25154493 25156470流量Q(m3/h)在工作温度压力下的现实流量值1003流速V(m/s)6进口管道内径(mm)38管内各介质常用流速范围：煤气：在管道长50～100米P≤2.0KPa时 0.75～3m/S P≤20.0KPa时 8～12m/S管材和压力也不同.一般塑料管由于为绝缘材料,容易产电,一般为5m/s,0.75～3M/S；P20.0KPa时 8～12M/S；天然气为30M/S 2.从管径上区分DN=200时7M/S；DN=100时6M/S；DN≤80时4M/S；天然气站场流速按8~12m/s控制 ；CNG加气站的出口压力是25Mpa,出口的流速应小于5m/s煤气：在管道长50～100米P≤2.0KPa时 0.75～3m/SP≤20.0KPa时 8～12m/S天然气为30m/S20000000022831.0530000000034246.58要求。

m/s。

料管由于为绝缘材料,容易产生静一般为5m/s,有提到。

速8-12m/s。

15m/s。

天然气流速要看多大管径和多大压力情况下，我是燃气公司的，有这样的专门数据表格，低压管道一般就是5-6米/秒，中压管道在10-15米/秒左右，而一般是低于15米的，且叫做经济流速。

你这几个压力情况下，我假设管长50米，管径DN50，流量30m3/时，则流速分别是 4.2米/s ，3.9米/s ，1.46米/s 。

意思也可以这么理解，同样过30立方米，在你10千帕的情况下，你就没必要选DN50了，选个40就够用了，但选DN25则流速达到了16米/s ，流速过高了，在0.2mpa 的时候选个DN20的管径就够用了雷诺数是一种可用来表征流体情况的无量纲数，用Re 表示，Re=ρvr/η，其中v 、ρ、η分别为流体的流速、密度与黏性系数，r 为一特征线度。

例如：流体流过圆形管道，则r 为管道半径，利用雷诺数可区分流体的流动是层流或湍流，也可以原来确定物体在流体中流动所受到的阻力。

例如，对于小球在流体中的流动，当Re 比“1”小得很多时，其阻力f=6πr ηｖ（称为斯托克斯公式），当Re 比“1”大得多时，f ‘=0.2πr2v2，而与η无关。

希望可以帮到楼主低压燃气管道计算说明（1）根据《城镇燃气设计规范》（GB 50028-2006）规定，低压燃气管道单位长度的摩擦阻力宜按照下式计算。

72506.2610m Q T R dT 式中 Rm ：燃气管道单位长度摩擦阻力，Pa/m ；λ：燃气管道的摩擦阻力系数；Q：燃气管道的计算流量，Nm 3/h ； d ：管道内径；ρ：燃气密度，kg/Nm 3； T：设计中所采用的燃气温度，K （本燃气管道设计温度采用288K ）； T 0：273.16，K(2)根据燃气在管道中的不同运动状态，摩擦阻力系数λ按下列各式计算：层流状态：Re 2100时，64Re ；临界状态：Re21003500时，5Re 21000.0365Re 10；湍流状态：Re 3500时，与管材有关：。
