水污染控制工程课程设计50000m3/d SBR工艺城市污水处理厂设计院系:生物与化学工程系班级: 11级环境工程姓名:王甫学号: 12014年5 月污水厂设计任务说明设计题目:某城市污水处理工程规模为:处理水量Q=5.0104m3/d,污水处理厂设计进水水质为BOD5=120mg/L ,CODcr=240 mg/L ,SS=220 mg/L ,NH3-N=25 mg/L ,TP=2.0-3.0mg/L ;出水水质执行《污水综合排放标准》(GB 8978-1996) 一级标准,即CODcr ≤60 mg/L ,BOD5≤20mg/L ,NH3-N ≤15mg/L ,SS ≤20mg/L ,磷酸盐(以P 计)≤0.5mg/L 。
要求相应的污水处理程度为:E CODcr ≥75%,E BOD5≥83.3%,E SS ≥90.9%,E NH3-N ≥40%,EP ≥75%-83.3%。
1 、设计处理水量: 日处理量: 50000d /m 3 秒处理量: 0.579s /m 3s L s m Q /70.578/579.0360024500003==⨯=根据《室外排水设计规范》,查表并用内插法得:38.1=z K所以设计最大流量:s m h m d m Q K Q z /799.0/4.2876/690345000038.1333max ===⨯=⨯=2、确定其原水水质参数如下:BOD 5=120mg/L COD cr =240 mg/L SS=220 mg/L NH 3-N=25 mg/L TP=2.0-3.0mg/L 3、设计出水水质符合城市污水排放一级A 标准:BOD 5≤20mg/L COD cr ≤60 mg/L SS ≤20mg/LNH 3-N ≤15mg/L磷酸盐(以P 计)≤0.5mg/L 4、污水处理程度的确定根据设计任务书,该厂处理规模定为:50000dm/3进、出水水质:5.SBR工艺流程图污水系统的设计计算一、中格栅井及提升泵房 中格栅井:进水闸井:2.0×4.0×7.0(H )m 3 中格栅井:7.0×4.0×7.0(H )m 3, 分2组1.中格栅设计参数设计流量Q=5.0×104m 3/d=0.579m 3/s 过栅流速v 2=0.9m/s 格栅间隙e=40mm 栅条宽度s=0.01m 格栅倾角α=75° 2.中格栅计算草图如下3.中格栅的设计计算 (1)栅条间隙数:hvmQ n e sin max α=中式中:中n —中格栅间隙数max Q —最大设计流量,s m /799.03 e —栅条间隙,取 40mm ,即 0.04m ;h —栅前水深,取0.4mv —过栅流速,取 0.9m/s ;α—格栅倾角,取︒75;m —设计使用的格栅数量,本设计中格栅取使用 2 道7.27229.04.040.075sin 799.0=⨯⨯⨯︒⨯=中n ,设计取28根(2)栅槽宽度en n s B +-=)1(中式中:B —栅槽宽度,m ; s —格条宽度,取0.01m 。

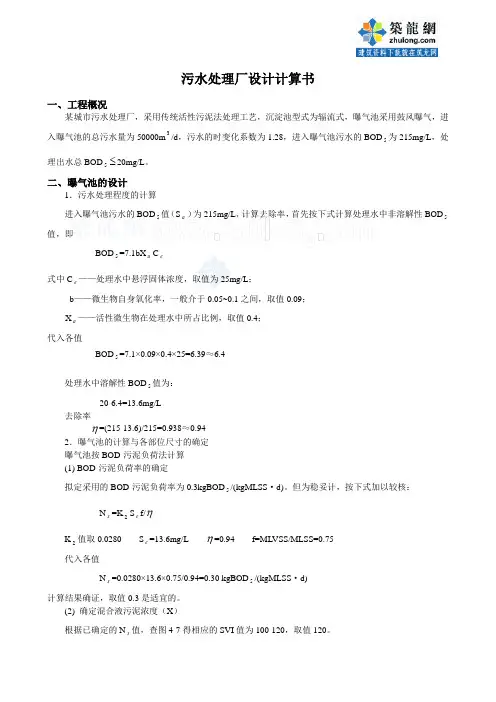

污水处理厂设计计算书一、工程概况某城市污水处理厂,采用传统活性污泥法处理工艺,沉淀池型式为辐流式,曝气池采用鼓风曝气,进入曝气池的总污水量为50000m3/d,污水的时变化系数为1.28,进入曝气池污水的BOD5为215mg/L,处理出水总BOD5≤20mg/L。
二、曝气池的设计1.污水处理程度的计算进入曝气池污水的BOD5值(Sa)为215mg/L,计算去除率,首先按下式计算处理水中非溶解性BOD5值,即BOD5=7.1bXaCe式中Ce——处理水中悬浮固体浓度,取值为25mg/L;b——微生物自身氧化率,一般介于0.05~0.1之间,取值0.09;Xa——活性微生物在处理水中所占比例,取值0.4;代入各值BOD5=7.1×0.09×0.4×25=6.39≈6.4处理水中溶解性BOD5值为:20-6.4=13.6mg/L去除率η=(215-13.6)/215=0.938≈0.942.曝气池的计算与各部位尺寸的确定曝气池按BOD-污泥负荷法计算(1) BOD-污泥负荷率的确定拟定采用的BOD-污泥负荷率为0.3kgBOD5/(kgMLSS·d)。
但为稳妥计,按下式加以较核:Ns =K2Sef/ηK2值取0.0280 Se=13.6mg/L η=0.94 f=MLVSS/MLSS=0.75代入各值Ns =0.0280×13.6×0.75/0.94=0.30 kgBOD5/(kgMLSS·d)计算结果确证,取值0.3是适宜的。
(2) 确定混合液污泥浓度(X)根据已确定的Ns值,查图4-7得相应的SVI值为100-120,取值120。
按下式确定混合液污泥浓度值X。
对此r=1.2,R=50%,代入各值,得:X=R·r·106/[(1+R)SVI]=0.5×1.2×106/[(1+0.5)×120]=3333mg/L≈3300mg/L (3) 确定曝气池容积,按下式计算,即:V=QSa /(NsX)代入各值:V=50000×215/(0.30×3300)=10858.59≈10859m3(4) 确定曝气池各部位尺寸设4组曝气池,每组容积为10859/4=2715m3池深取4.2m,则每组曝气池的面积为F=2715/4.2=646.43m2池宽取4.5m,B/H=4.5/4.2=1.07,介于1-2之间,符合规定。
50000M3/D城市污水处理(SBR)厂工艺设il•方案目录第1草课程设讣任务书-1.1设计題目・1.2原始资料・1・1・3出水要求水质-1 •1・4设计内容・1 -1・5设计成果-1 -第2章设计说明书・2・2.1城市污水概论・2・2.2废水持性与水质分析2.2.1废水特性・2・2.2.2水质分析・3・2.3工艺流程比选-4 •2.3.1 1:艺流程选取原则-4-2.3.2工艺方案分析-4-2.4工艺流程・7 •2.5工艺说明・8 •2.5.1粗格柵间・8・2.5.2污水提升泵房• 8 -2.5.3细格栅间・8 -2.5.4曝气沉砂池-9 •2.5.5小型鼓风机房・9 •2.5.6配水井-9 -门贬工沧・汁卽个人T 7:SOl'lJ£!2.5.7氧化'勾・9 -2.5.8二沉池・10・2.5.9污泥泵站-10-2.5.10污泥井・11 •2.5.11浓缩脱水机房-11・2.6处理效果倾测・12・2.7处理成木估算・12・2.8投资估算・13・2.9效益分析・14・2.10电气一自动化说明・15・2.10.1概述・15・2.10.2自控系统的组成-15-2.10.3中央管理计算机-16-2.10.4现场控制器-16-2.10.5控制方式-16-2.11环保影响与措施・16・2.11.1主要污染源及污染物・16・2.11.2污染物治理措施及排放-17-第3草污水工艺设计计算-18-3.1污水处理系统-18-3.1.1格栅・18・3.1.2污水提升泵站-18 -3.1.3曝气沉砂池・19-3.1.4 SBR池设计计算-20-3.1.5接触消毒池与加氯间-24 -3.2污处理系统・24・3.2.1剩余污泥泵房-24-3.2.2污泥浓缩池• 25 -3.2.3浓缩污泥贮池• 26 -3.2.4污泥脫水间• 26・结论与建议・27・1.1设讣題目50000m3/d城市污水处理厂设计1.2原始资料1.处理流S: Q=50000m3/d2.水质情况:BOD5=230mg/L:CODcr=400 - 500mg/L:SS=280mg/L:pH=6 〜9。

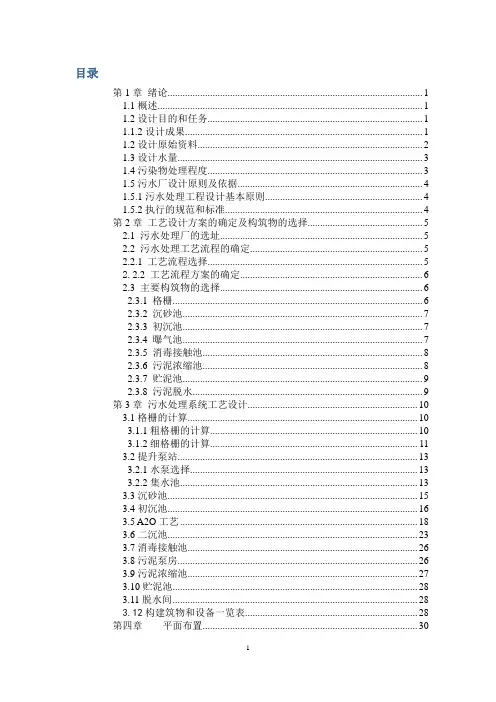

目录第1章绪论 (1)1.1概述 (1)1.2设计目的和任务 (1)1.1.2设计成果 (1)1.2设计原始资料 (2)1.3设计水量 (3)1.4污染物处理程度 (3)1.5污水厂设计原则及依据 (4)1.5.1污水处理工程设计基本原则 (4)1.5.2执行的规范和标准 (4)第2章工艺设计方案的确定及构筑物的选择 (5)2.1 污水处理厂的选址 (5)2.2 污水处理工艺流程的确定 (5)2.2.1 工艺流程选择 (5)2.2.2 工艺流程方案的确定 (6)2.3 主要构筑物的选择 (6)2.3.1 格栅 (6)2.3.2 沉砂池 (7)2.3.3 初沉池 (7)2.3.4 曝气池 (7)2.3.5 消毒接触池 (8)2.3.6 污泥浓缩池 (8)2.3.7 贮泥池 (9)2.3.8 污泥脱水 (9)第3章污水处理系统工艺设计 (10)3.1格栅的计算 (10)3.1.1粗格栅的计算 (10)3.1.2细格栅的计算 (11)3.2提升泵站 (13)3.2.1水泵选择 (13)3.2.2集水池 (13)3.3沉砂池 (15)3.4初沉池 (16)3.5 A2O工艺 (18)3.6二沉池 (23)3.7消毒接触池 (26)3.8污泥泵房 (26)3.9污泥浓缩池 (27)3.10贮泥池 (28)3.11脱水间 (28)3.12构建筑物和设备一览表 (28)第四章平面布置 (30)第五章高程布置及计算 (30)(1)高程布置原则 (30)(2)高程布置结果 (31)(3)高程计算 (31)参考文献 (32)第1章绪论1.1概述伴随人口增加、经济发展和城市化进程加快,水资源短缺、水环境污染、水生态受损情况触目惊心,水安全正在成为新时期经济社会发展的基础性、全局性和战略性问题。
全国十大水系水质一半污染;国控重点湖泊水质四成污染;31个大型淡水湖泊水质17个污染;9个重要海湾中,辽东湾、渤海湾和胶州湾水质差,长江口、杭州湾、闽江口和珠江口水质极差……水污染的处理迫在眉睫,各大城市也在废水治理中加大力度,污水处理厂也在加紧建设中。

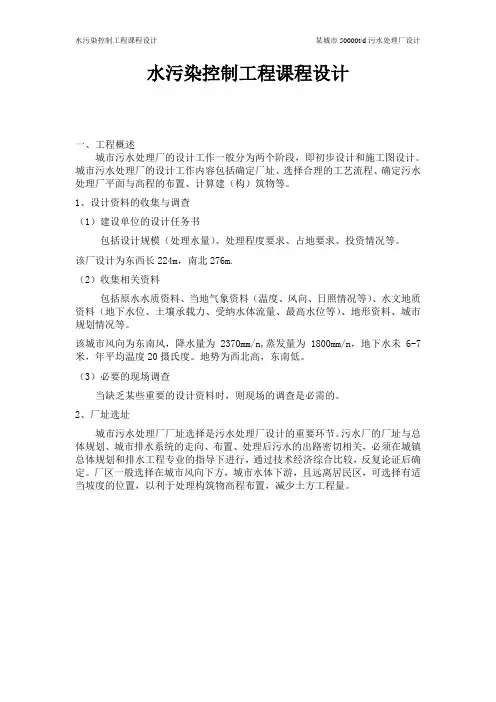

水污染控制工程课程设计一、工程概述城市污水处理厂的设计工作一般分为两个阶段,即初步设计和施工图设计。
城市污水处理厂的设计工作内容包括确定厂址、选择合理的工艺流程、确定污水处理厂平面与高程的布置、计算建(构)筑物等。
1、设计资料的收集与调查(1)建设单位的设计任务书包括设计规模(处理水量)、处理程度要求、占地要求、投资情况等。
该厂设计为东西长224m,南北276m.(2)收集相关资料包括原水水质资料、当地气象资料(温度、风向、日照情况等)、水文地质资料(地下水位、土壤承载力、受纳水体流量、最高水位等)、地形资料、城市规划情况等。
该城市风向为东南风,降水量为2370mm/n,蒸发量为1800mm/n,地下水未6-7米,年平均温度20摄氏度。
地势为西北高,东南低。
(3)必要的现场调查当缺乏某些重要的设计资料时,则现场的调查是必需的。
2、厂址选址城市污水处理厂厂址选择是污水处理厂设计的重要环节。
污水厂的厂址与总体规划、城市排水系统的走向、布置、处理后污水的出路密切相关,必须在城镇总体规划和排水工程专业的指导下进行,通过技术经济综合比较,反复论证后确定。
厂区一般选择在城市风向下方,城市水体下游,且远离居民区,可选择有适当坡度的位置,以利于处理构筑物高程布置,减少土方工程量。
一、设计水量,水质及处理程度:平均流量:5万吨/天,变化系数1.34;水处理厂污染物排放标准》GB18918—2002中的一级B标准,即要求出水BOD降5降至60mg/L以下,SS 降至20mg/L以下。
经分析,原污至20mg/L以下,CODCr水各项指标均不是很高,采用传统的城镇污水处理工艺即可达到处理要求。
二、污水处理工艺的确定:1、工艺流程选取原则城市污水处理的目的是使之达标排放或污水回用于农田灌溉、城市景观和工业生产等,以保护环境不受污染,节约水资源。
污水处理工艺流程的选择应遵循以下原则:(1)污水处理应达到的处理程度是选择工艺的主要依据。

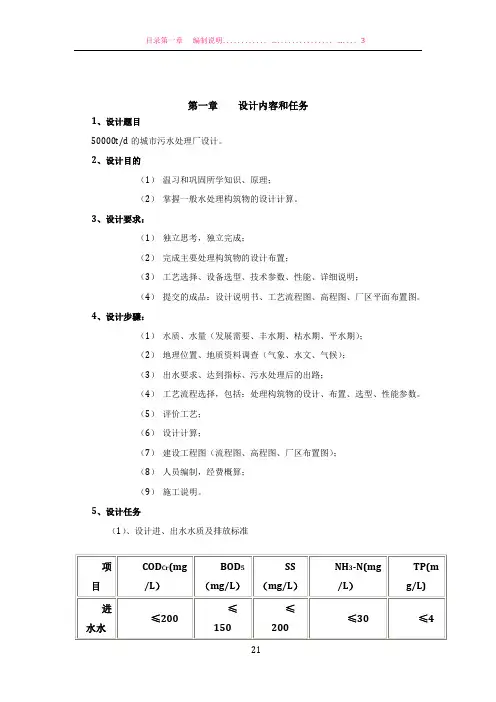

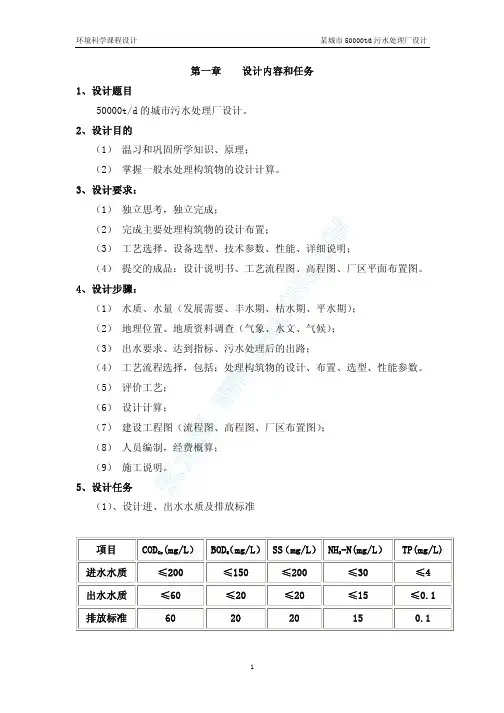

第一章设计内容和任务1、设计题目50000t/d的城市污水处理厂设计。
2、设计目的(1)温习和巩固所学知识、原理;(2)掌握一般水处理构筑物的设计计算。
3、设计要求:(1)独立思考,独立完成;(2)完成主要处理构筑物的设计布置;(3)工艺选择、设备选型、技术参数、性能、详细说明;(4)提交的成品:设计说明书、工艺流程图、高程图、厂区平面布置图。
4、设计步骤:(1)水质、水量(发展需要、丰水期、枯水期、平水期);(2)地理位置、地质资料调查(气象、水文、气候);(3)出水要求、达到指标、污水处理后的出路;(4)工艺流程选择,包括:处理构筑物的设计、布置、选型、性能参数。
(5)评价工艺;(6)设计计算;(7)建设工程图(流程图、高程图、厂区布置图);(8)人员编制,经费概算;(9)施工说明。
5、设计任务(1)、设计进、出水水质及排放标准(2)、排放标准:(GB8978-1996)一级标准;(3)、接受水体:河流(标高:-2m)第二章污水处理工艺流程说明一、气象与水文资料:风向:多年主导风向为东南风;水文:降水量多年平均为每年2370mm;蒸发量多年平均为每年1800mm;地下水水位,地面下6~7m。
年平均水温:20℃二、厂区地形:污水厂选址区域海拔标高在19-21m左右,平均地面标高为20m。
平均地面坡度为0.3‰~0.5‰,地势为西北高,东南低。
厂区征地面积为东西长224m,南北长276m。
三、污水处理工艺流程说明:1、工艺方案分析:本项目污水处理的特点为:①污水以有机污染为主,BOD/COD =0.75,可生化性较好,重金属及其他难以生物降解的有毒有害污染物一般不超标;②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。
针对以上特点,以及出水要求,现有城市污水处理技术的特点,以采用生化处理最为经济。
由于将来可能要求出水回用,处理工艺尚应硝化,考虑到NH3-N出水浓度排放要求较低,不必完全脱氮。

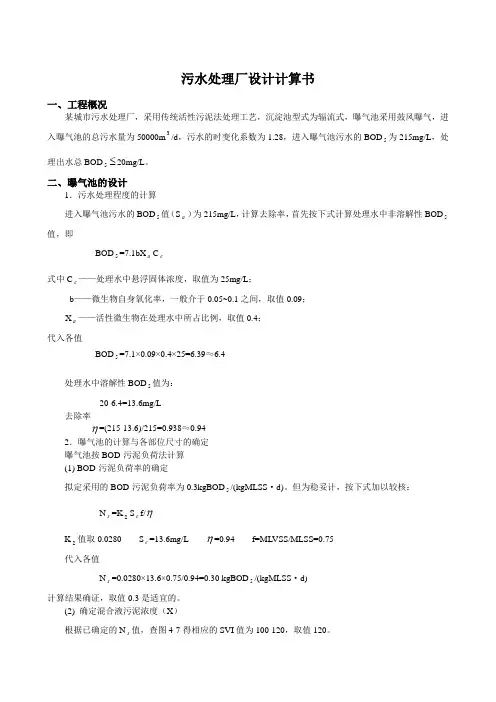

污水处理厂设计计算书一、工程概况某城市污水处理厂,采用传统活性污泥法处理工艺,沉淀池型式为辐流式,曝气池采用鼓风曝气,进入曝气池的总污水量为50000m3/d,污水的时变化系数为1.28,进入曝气池污水的BOD5为215mg/L,处理出水总BOD5≤20mg/L。
二、曝气池的设计1.污水处理程度的计算进入曝气池污水的BOD5值(Sa)为215mg/L,计算去除率,首先按下式计算处理水中非溶解性BOD5值,即BOD5=7.1bXaCe式中Ce——处理水中悬浮固体浓度,取值为25mg/L;b——微生物自身氧化率,一般介于0.05~0.1之间,取值0.09;Xa——活性微生物在处理水中所占比例,取值0.4;代入各值BOD5=7.1×0.09×0.4×25=6.39≈6.4处理水中溶解性BOD5值为:20-6.4=13.6mg/L去除率η=(215-13.6)/215=0.938≈0.942.曝气池的计算与各部位尺寸的确定曝气池按BOD-污泥负荷法计算(1) BOD-污泥负荷率的确定拟定采用的BOD-污泥负荷率为0.3kgBOD5/(kgMLSS·d)。
但为稳妥计,按下式加以较核:Ns =K2Sef/ηK2值取0.0280 Se=13.6mg/L η=0.94 f=MLVSS/MLSS=0.75代入各值Ns =0.0280×13.6×0.75/0.94=0.30 kgBOD5/(kgMLSS·d)计算结果确证,取值0.3是适宜的。
(2) 确定混合液污泥浓度(X)根据已确定的Ns值,查图4-7得相应的SVI值为100-120,取值120。
按下式确定混合液污泥浓度值X。
对此r=1.2,R=50%,代入各值,得:X=R·r·106/[(1+R)SVI]=0.5×1.2×106/[(1+0.5)×120]=3333mg/L≈3300mg/L (3) 确定曝气池容积,按下式计算,即:V=QSa /(NsX)代入各值:V=50000×215/(0.30×3300)=10858.59≈10859m3(4) 确定曝气池各部位尺寸设4组曝气池,每组容积为10859/4=2715m3池深取4.2m,则每组曝气池的面积为F=2715/4.2=646.43m2池宽取4.5m,B/H=4.5/4.2=1.07,介于1-2之间,符合规定。
某城市50000td污水处理厂设计目录一、课程设计说明 (1)二、课程设计任务书 (1)三、污水处理工艺流程说明 (1)四、工艺流程设计 (2)1、设计流量计算 (2)2、设备计算 (2)2.1、格栅 (2)2.2、提升泵房 (4)2.3、沉砂池 (5)2.4、沉淀池 (7)2.5、曝气池及其附属设备 (9)2.6、二沉池及其附属设备 (15)五、平面布置 (18)六、高程布置及计算 (18)七、构建筑物设备一览表 (21)八、设计总结 (22)九、参考文献 (22)附录(一)附录(二)一、课程设计的内容和深度污水处理课程设计的目的在于加深理解所学专业知识,培养运用所学专业知识的能力,在设计、计算、绘图方面等得到锻炼。
针对一座城市污水处理厂,要求对设计流程的主要污水处理构筑物的工艺尺寸进行设计计算,完成设计计算说明书和一个污水处理流程设计图。
设计深度为初步设计的深度。
二、课程设计任务书 1、设计题目城市污水处理厂某处理流程工艺设计 2、基本资料(1)污水量及水质污水处理水量及污水水质分别如下,不同同学按不同数据给出如下: 处理水量:学号后两位×20 +1000 m 3/h=1900,COD :1300+学号最后一位 + 600=650;BOD :1300+学号倒数第二位 + 300=360;SS :1200+学号倒数第二位 + 100=140;(2)处理要求污水处理后应符合以下具体要求:BOD 5≦20 mg/L;SS ≦20 mg/L (3)处理工艺流程根据所学知识自选流程,合理安排各处理环节,工艺完整,理论可行。
(4)气象与水文资料风向:多年主导风向为东北风 气温:最冷月平均为5℃;最热月平均为32.5℃;极端气温,最高为41.9℃,最低为-1℃。
(5)厂区地形污水厂选址在64-66m 之间,平均地面标高为64.5m 。
平均地面坡度为0.3%-0.5%,地势为西北高,东南低。
厂区征地面积为东西长380m ,南北长280m 。
50000吨天生活污水处理工艺设计综合设计(论文)50000吨/天生活污水处理工艺设计学院环境科学与工程学院专业环境工程年级班别学号学生姓名指导教师2014年4月15日一、设计(论文)的内容南海市丹灶镇横江生活污水处理厂一期处理规模为50000吨/天,对该污水处理进行工艺设计。
二、设计(论文)的要求与数据表1 生活污水设计水质指标主要污染产物SS COD Cr BOD5氨氮磷酸盐原水水质(mg/L)250 350 180 30 4排放标准(mg/L)≦40 ≦40 ≦20 ≦8 ≦0.5三、设计(论文)应完成的工作选择工艺流程,计算各处理构筑物的尺寸,选定主要设备的型号及处理能力,并绘出总平面布置图、工艺流程图、高程图、管道布置图、二沉池的剖面图及溢流堰详图,对辅助构筑物进行布置和设计,给出整个工程的投资概算。
编制正式设计说明书,完成毕业设计。
五、应收集的资料及主要参考文献1.《给水排水工程快速设计手册》,中国建筑工业出版社,1996。
2.张自杰主编,《环境工程手册》—水污染防治卷,高等教育出版社,1996。
3.陈季华,奚旦立,《废水处理工艺设计及实例分析》,高等教育出版社,1990。
4.张希衡主编,《废水治理工程》,冶金工业出版社,1984。
5.《给水排水设计规范》。
6.《污水综合排放标准》(GB8978-96)一级标准。
7.《广东省地方标准—水污染物排放限值》(DB44/26-2001)二时段一级标准。
8.《城镇污水处理厂污染物排放标准》(GB18918-2002)B标准。
摘要随着经济快速发展和城市化程度越来越高,中心城区和小城镇建设步伐不断加快,城镇生活污水对城区及附近河流的污染也越来越严重。
为了改善人民的生活环境,各地政府大力投入资金,力图改变现今水体的水质。
:本设计要求处理佛山南海区丹灶镇50000吨/天的生活污水。
进水水质为BOD5 180mg/L,CODcr:350mg/L, SS:250mg/L,氨氮:30mg/L,磷酸盐:4mg/L。
